BUDOWA ZJAZDU PUBLICZNEGO Z DROGI GMINNEJ DZIAŁKA DR. NR 1206 NA DZIAŁKĘ NR 951 OBR. KOSMOLÓW, GMINA OLKUSZ

Transkrypt

1 PROJEKT BUDOWLANY Obiekt: BUDOWA ZJAZDU PUBLICZNEGO Z DROGI GMINNEJ DZIAŁKA DR. NR 1206 NA DZIAŁKĘ NR 951 OBR. KOSMOLÓW, GMINA OLKUSZ Inwestor: GMINA OLKUSZ, RYNEK 1, Olkusz, Branża: drogowa Stadium: Projekt zagospodarowania terenu Projekt budowlany Projektował: mgr inż. Marcin Błachut SLK/2975/POOD/10 Listopad 2012

2 Spis zawartości dokumentacji: I. Projekt zagospodarowania terenu str. 3-8 II. Projekt budowlany str

3 I Projekt zagospodarowania terenu Zawartość: 1. Opis techniczny do projektu zagospodarowania terenu str Plan zagospodarowania terenu str Informacja dotycząca bezpieczeństwa i ochrony zdrowia str

4 1. Opis techniczny do projektu zagospodarowania terenu A. Przedmiot inwestycji: Przedmiotem niniejszego projektu jest budowa zjazdu publicznego z drogi gminnej str. prawa, działka drogowa nr 1206 na działkę nr 951 w miejscowości Kosmolów, Gm. Olkusz, pow. olkuski. Przedmiotowy zjazd zapewni obsługę komunikacyjną działki nr 951 oraz projektowanego na niej garażu ochotniczej straży pożarnej oraz utwardzonymi dojściami i dojazdem. Przedmiotowy zjazd w całości zawiera się w obszarze działki drogowej nr 951. Inwestycja ta nie stwarza zagrożeń dla środowiska oraz higieny i zdrowia użytkowników i nie jest wymieniona w Rozporządzeniu Rady Ministrów z dnia 24 września 2002r. w sprawie określenia rodzajów przedsięwzięć mogących znacząco oddziaływać na środowisko oraz szczegółowych kryteriów z kwalifikowaniem przedsięwzięcia do sporządzania raportu o oddziaływaniu na środowisko (Dz. U. nr. 179, poz.1490). B. Istniejący stan zagospodarowania: Działka 951 położona w m. Kosmolów jest zabudowana. W części północnej działki w odległości ok. 22 m od drogi wojewódzkiej nr 773 znajduje się budynek OSP. Krawędź wschodnia działki nr 951 przylega do działki 1206 (droga gminna). Pomiędzy jezdnią drogi gminnej, a przedmiotową działką nie znajduje się rów drogowy. Działka 951 na obszarze pomiędzy budynkiem OSP, a DW 773 jest utwardzony (kruszywo i kostka brukowa). Na pozostałej powierzchni jest pokryta trawą. C. Projektowane zagospodarowanie: Przedmiotowy zjazd będzie posiadał nawierzchnię utwardzoną z kostki betonowej. Powierzchnia projektowanego zjazdu: 13,64 m 2. Powierzchnia działki nr 951: 1900 m2 (0.19ha); powierzchnia utwardzona: 969 m2, powierzchnia biologicznie czynna: 931 m2 51 % (min. 20%). Zgodnie z Uchwałą NR VII/74/2011, Rady Miejskiej W Olkuszu z dnia 15 marca 2011 r., w sprawie uchwalenia miejscowego planu zagospodarowania przestrzennego Kosmolów- Wiśliczka teren działki nr 951, oznaczono symbolem 2.U.1. teren zabudowy usługowej z podstawowym przeznaczeniem pod usługi publiczne. D. Geotechniczne warunki posadowienia: Na podstawie opinii geotechnicznej wykonanej przez Gobi mgr inż. Michał Potępa z Chrzanowa w Październiku 2012 (wykonanie otworów geotechnicznych, profilowanie otworów geotechnicznych, wykonanie sondowania metodą SL, SPT,prace kameralne) ustalono, że w podłożu gruntowym pod warstwą 50 cm nasypu niekontrolowanego, znajduje się warstwa gliny twardoplastycznej do głębokości ~1.0 do ~1.3 m. Grunty te są gruntami nośnymi. Jest to warstwa o korzystnych parametrach geotechnicznych. Posadowienie projektowanego zjazdu odbędzie się w obrębie tej warstwy. Zwierciadła wód gruntowych nie stwierdzono do głębokości 3.0 m p.p.t.. Ustalono że projektowany zjazd znajduje się w terenach z gruntami budowlanymi klasyfikowanymi do gruntów nośnych i zalicza się do I kategorii geotechnicznej przy prostych warunkach gruntowych. E. Układ sieci i przewodów: Przez przedmiotową działkę nie przebiega sieć podziemna gazowa pod projektowanym zjazdem. Przez przedmiotową działkę nie przebiega sieć podziemna pod przedmiotowym zjazdem. 4

5 F. Układ linii elektrycznych i teletechnicznych: Przez przedmiotową działkę nie przebiega linia niskiego napięcia ani linia teletechniczna pod projektowanym zjazdem. G. Informacja dotycząca ochrony konserwatorskiej: Teren działki nr 951 nie podlega ochronie konserwatorskiej, nie jest wpisany do rejestru zabytków i nie jest objęty gminną ewidencją zabytków. H. Informacja dotycząca eksploatacji górniczej: Teren przedmiotowej działki położony jest poza strefą oddziaływania eksploatacji górniczej. I. Wpływ na środowisko i otoczenie: Zasięg i wielkość oddziaływania budowy zjazdu zawiera się w granicach lokalizacji działki. Wielkość oddziaływania inwestycji na otoczenie nie przekracza parametrów dopuszczalnych przepisami i normami. Inwestycja nie stwarza zagrożenia dla środowiska ani dla higieny i zdrowia użytkowników. J. Wpływ inwestycji na obszary NATURA 2000: Przedmiotowa inwestycja nie znajduje się w żadnej strefie związanej z obszarem NATURA 2000, nie leży również w sąsiedztwie ww. obszarów. Najbliżej zlokalizowane obszary to: PLH Michałowiec odległość od przedmiotowej inwestycji ok. 6,4 km PLH Jaroszowiec odległość od przedmiotowej inwestycji ok. 4,2 km PLH Dolinki Jurajskie odległość od przedmiotowej inwestycji ok. 9,8 km PLH Dolina Prądnika odległość od przedmiotowej inwestycji ok. 9,1 km PLH Czerna odległość od przedmiotowej inwestycji ok. 10,4 km Przedmiotowa inwestycja nie wpływa negatywnie na obszary NATURA Nie wymaga także uzyskania decyzji o warunkach. K. Dodatkowe informacje dotyczące inwestycji: Projektowana przebudowa zjazdu to obiekt o prostej nieskomplikowanej konstrukcji i dodatkowe informacje nie są potrzebne. 5

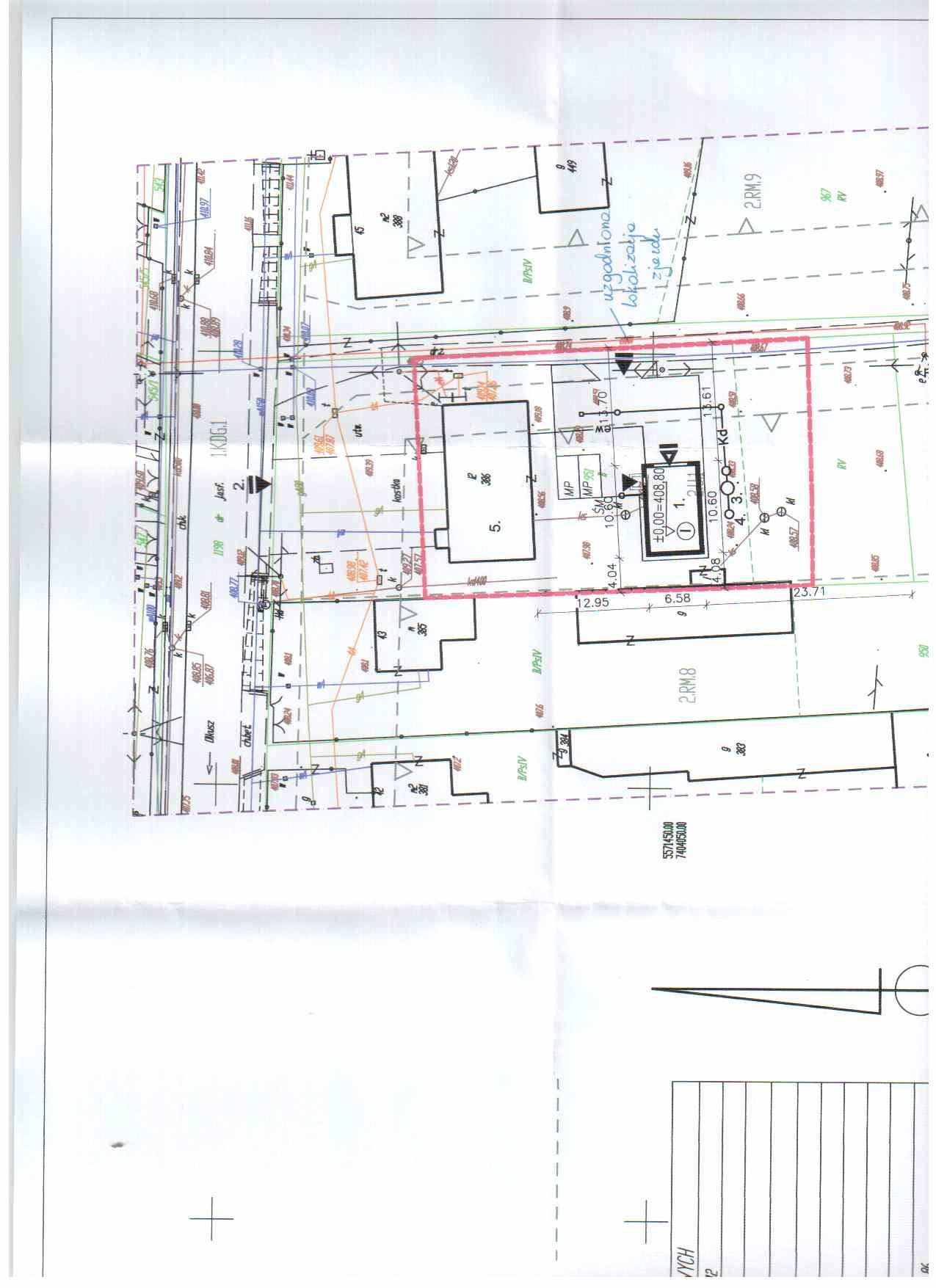

6 PZT 6

7 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Obiekt: BUDOWA ZJAZDU PUBLICZNEGO Z DROGI GMINNEJ DZIAŁKA DR. NR 1206 NA DZIAŁKĘ NR 951 OBR. KOSMOLÓW, GMINA OLKUSZ Inwestor: GMINA OLKUSZ, RYNEK 1, Olkusz, Branża: drogowa Stadium: Projekt zagospodarowania terenu Projekt budowlany Projektował: mgr inż. Marcin Błachut SLK/2975/POOD/10 Listopad

8 3. Informacja Dotycząca Bezpieczeństwa i Ochrony Zdrowia (Dz.U z dnia 10 lipca 2003r) 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów. Budowa zjazdu publicznego z drogi gminnej dz. dr. nr 1206 na działkę nr 951, Obr. Kosmolów, gmina Olkusz. 2. Wykaz istniejących obiektów budowlanych Na przedmiotowej działce nie występują obiekty budowlane. 3. Wskazanie elementów zagospodarowania terenu które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Nie przewiduje się. 4. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Przed przystąpieniem do robót budowlanych należy przeszkolić pracowników pod względem BHP. 5. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie w tym zapewniających bezpieczną i sprawną komunikację umożliwiającą szybką ewakuacje na wypadek pożaru, awarii i innych zagrożeń Szczególną ostrożność należy zachować przy prowadzeniu robót ziemnych w rejonie skrzyżowania z urządzeniami podziemnymi.. Wszelkie roboty ziemne, w tym rejonie, a szczególnie wykopy należy wykonywać ręcznie i pod nadzorem administratora urządzeń który może zalecić dodatkowe zabezpieczenia względnie zmiany do projektu. 8

9 II. Projekt budowlany Zawartość: 1. Opis techniczny str Część rysunkowa 2.0 Orientacja str Plan sytuacyjny str Profil podłużny zjazdu str Przekrój normalny zjazdu, szczegół str. 15 Uprawnienia str Zaświadczenie z OIIiTB str.18 Oświadczenie str.19 Pisma str

10 1. Opis techniczny A. Podstawa opracowania: - mapa sytuacyjno wysokościowa w skali 1:500 - Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999r w sprawie warunków technicznych jakim powinny odpowiadać drogi publiczne i ich usytuowanie Dz.U. Nr.43 z dnia 14 maja 1999r - Projekt garażu ochotniczej straży pożarnej wraz z wewnętrzną instalacją elektr., zalicznikową instalacją elektr. zasilającą, kanalizacją deszczową oraz utwardzonymi dojściami i dojazdem, dz. nr ewid. 951 obr. Kosmolów gm. Olkusz - Opinia geotechniczna wykonana przez Gobi mgr inż. Michał Potępa z Chrzanowa w Październiku 2012, dla w/w opracowania projektowego - pomiary i badania własne w terenie B. Opis stanu istniejącego: Działka 951 położona w m. Kosmolów jest zabudowana. W części północnej działki w odległości ok. 22 m od drogi wojewódzkiej nr 773 znajduje się budynek OSP. Krawędź wschodnia działki nr 951 przylega do działki 1206 (droga gminna). Pomiędzy jezdnią drogi gminnej, a przedmiotową działką nie znajduje się rów drogowy. Działka 951 na obszarze pomiędzy budynkiem OSP, a DW 773 jest utwardzony (kruszywo i kostka brukowa). Na pozostałej powierzchni jest pokryta trawą. Droga gminna, (działka nr 1206) posiada nawierzchnię tłuczniową szerokości ~2,70 m, w rejonie projektowanego zjazdu. W rejonie działki 951 droga gminna przebiega w linii prostej, nie posiada wydzielonego pobocza. W rejonie projektowanego zjazdu droga gminna nie posiada rowu odwadniającego. C. Rozwiązania konstrukcyjno projektowe: Zaprojektowano budowę zjazdu o nawierzchni utwardzonej wraz z jego odwodnieniem w dostosowaniu do ukształtowania korony drogi i projektowanego utwardzonego dojazdu i dojścia do garażu (wg projektu architektonicznego). Sytuacyjnie oś zjazdu składa się z prostej, która tworzy ze osi drogą gminną kąt 90. Długość zjazdu wynosi 3.37 m i jest mierzona od osi istniejącej drogi gminnej. Zjazd zaprojektowano w pochyleniu podłużnym 1,92%. Załom niwelety pomiędzy spadkiem zjazdu i pow. utwardzonej działki stanowi ściek, którym wody z powierzchni zjazdu i dojazdu/dojścia do garażu płyną do projektowanego wpustu ulicznego. W przekroju poprzecznym zaprojektowano zjazd o jednostronnym pochyleniu 2% (rys. nr 2.3). W miejscu styku zjazdu z drogą gminną pochylenie poprzeczne zjazdu należy dostosować do podłużnego pochylenia krawędzi jezdni drogi. Przedmiotowy zjazd spełnia warunki widoczności, nie stwarza zagrożenia dla ruchu pojazdów poruszających się po drodze powiatowej, jak również włączających się do ruchu. Zjazd zaprojektowano zgodnie z 77 i 79 w/w rozporządzenia projektując zjazd o szerokości nawierzchni 5,0 m (ograniczonej krawężnikiem drogowym 15x30x100 cm) i obustronnymi poboczami gruntowymi o szerokości 2x0,75 m. Krawędzie zjazdu zostały połączone z drogą gminną za pośrednictwem skosów 1:1. Wody opadowe z obszaru zjazdu, poprzez zaprojektowanie odp. spadków podłużnych i poprzecznych zostaną odprowadzone za pośrednictwem w/w wpustu ulicznego do projektowanej kanalizacji deszczowej. Na 10

11 połączeniu zjazdu z krawędzią jezdni zaprojektowano obniżony krawężnik o odsłonięciu 4 cm (rys. nr 2.3), zabezpieczający spływ wody ze strony drogi gminnej na powierzchnię zjazdu. Wysokościowo przyjęto poziom w dostosowaniu do rzędnych roboczych H= 408,69 m. na przecięciu z krawędzi drogi wojewódzkiej z osią projektowanego zjazdu oraz poziom H= 408,69 w nawiązaniu do powierzchni dojazdu do garażu. Przyjęto kategorię ruchu KR1. Konstrukcję zjazdu przedstawiono na rys Nawierzchnię zjazdu stanowi betonowa kostka brukowa gr. 8cm na podsypce cementowo piaskowej gr. 4cm. Została zaprojektowana podbudowa z kruszywa łamanego 0/63 stabilizowanego mechanicznie o gr. min 35cm Warstwa ta pełni funkcję warstwy mrozoochronnej. Pod spodem konstrukcji nawierzchni znajdują się grunty nośne mało wysadzinowe, jest to glina pylasta, co odpowiada grupie nośności podłoża G2 (dobre warunki wodne). W celu wzmocnienia słabego podłoża gruntowego i doprowadzenia go do grupy nośności G1, zaprojektowano wykonanie 10 cm warstwy z gruntów stabilizowanych spoiwem o RM = 2,5 MPa. Sprawdzenie warunków mrozoochronnych. Rzeczywista grubość wszystkich warstw nawierzchni wynosi: Hpr=0,08+0,04+0,35=0,47 Wyliczenie wymaganej grubości nawierzchni, ze względu na mrozoochronność dla KR1 i G1, głębokość przemarzania gruntu w strefie wynosi hz=1,00 Hpr>=Hz Hz=0,40hz Hz=0,40x1,00=0,40 Hpr=0,47>= Hz=0,40 Warunek mrozochronności jest spełniony. UWAGA: W związku z możliwością wystąpienia niezidentyfikowanych urządzeń podziemnych wszelkie roboty ziemne a szczególnie wykopy należy wykonywać ręcznie i pod nadzorem administratora urządzeń który może zalecić dodatkowe zabezpieczenia względnie zmiany do projektu. 11

12 . 12

13 13

14 14

15 15

16 16

17 17

18 18

19 OŚWIADCZENIE Projekt budowy zjazdu publicznego z drogi gminnej dz. dr. nr 1206 na działkę nr 951, Obr. Kosmolów, gmina Olkusz, został wykonany zgodnie z obowiązującymi przepisami, celowi któremu ma służyć oraz zasadami wiedzy technicznej. Podstawa prawna art. 20 ust. 4, Ustawa Prawo Budowlane. Projektant: mgr inż. Marcin Błachut. data.. podpis 19

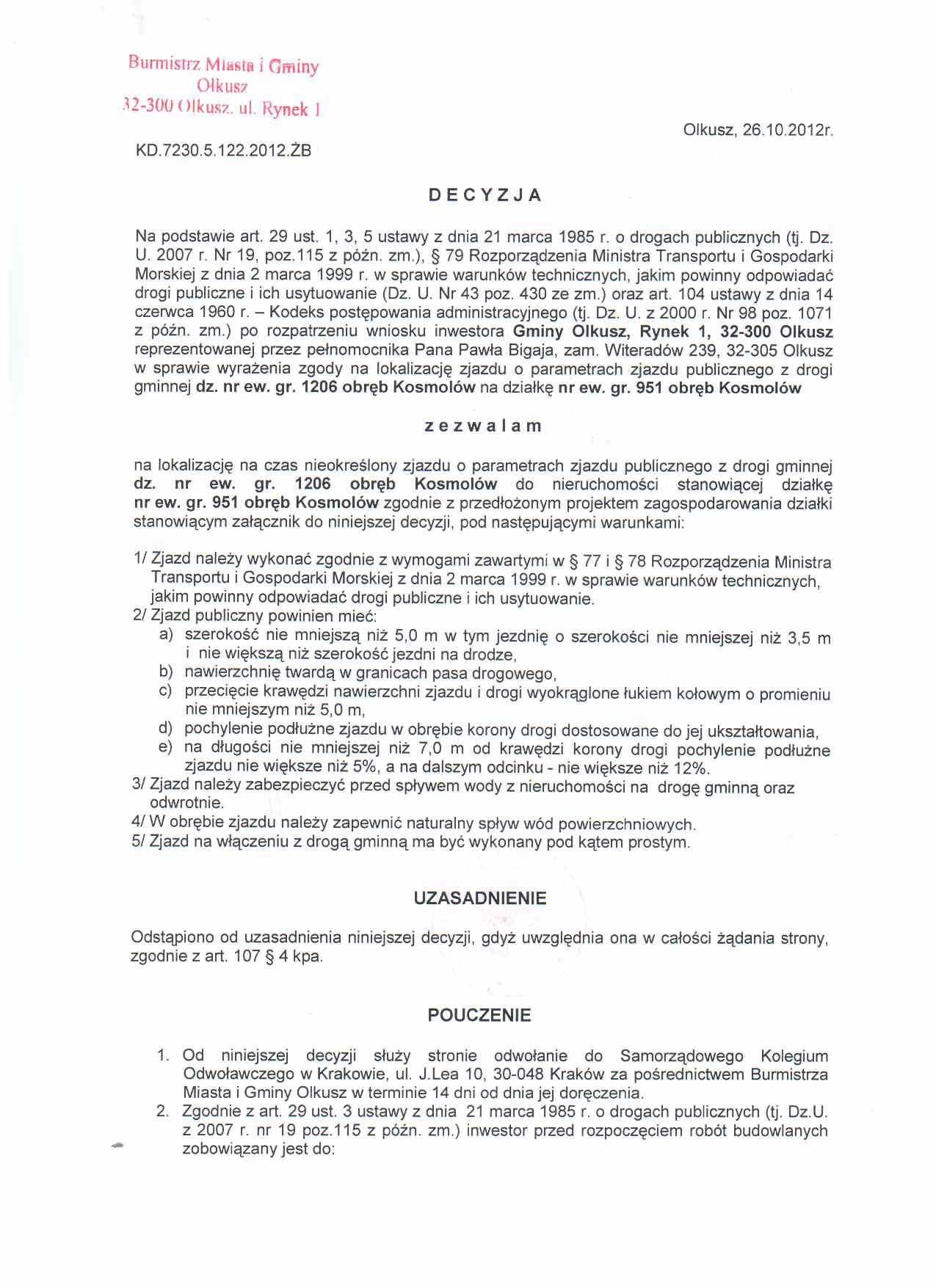

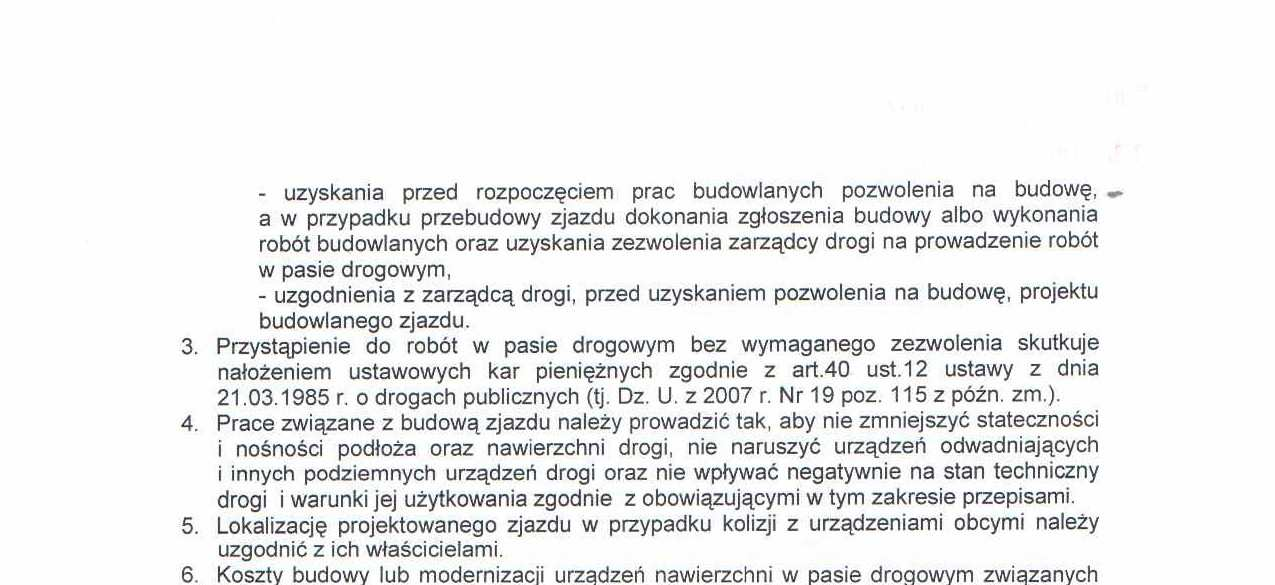

20 PISMA 20

21 21

22 22

23 23
