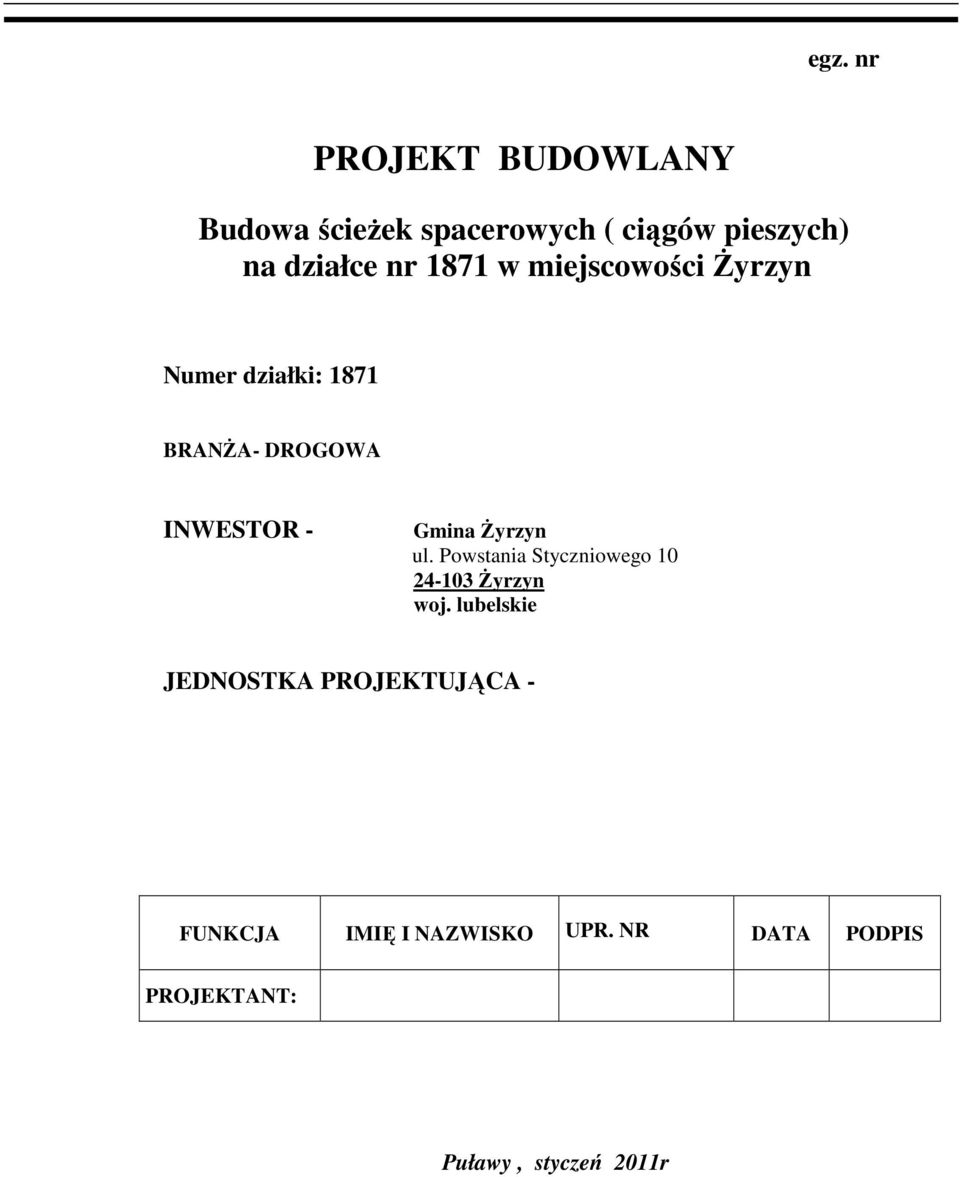

1 egz. nr PROJEKT BUDOWLANY Budowa ścieżek spacerowych ( ciągów pieszych) na działce nr 1871 w miejscowości Żyrzyn Numer działki: 1871 BRANŻA- DROGOWA INWESTOR - Gmina Żyrzyn ul. Powstania Styczniowego Żyrzyn woj. lubelskie JEDNOSTKA PROJEKTUJĄCA - FUNKCJA IMIĘ I NAZWISKO UPR. NR DATA PODPIS PROJEKTANT: Puławy, styczeń 2011r

2 ZAWARTOŚĆ OPRACOWANIA I. Część opisowa OPIS TECHNICZNY 1. Podstawa opracowania 2. Przedmiot opracowania 3. Istniejący stan zagospodarowania 4. Projektowane zagospodarowanie 5. Odwodnienie 6. Zabezpieczenie uzbrojenia podziemnego II. Warunki, decyzje, uzgodnienia 1. Oświadczenie o kompletności dokumentacji. 2. Uprawnienia i przynależność do LOIIB Projektanta. 3. Wyrys i wypis z miejscowego planu zagospodarowania przestrzennego. III. Część rysunkowa 1. Orientacja skala 1 : Plan sytuacyjny skala 1 : Przekrój normalny skala 1 : 50 IV. Informacja dotycząca BIOZ.

3 I. Część opisowa OPIS TECHNICZNY 1. Podstawa opracowania Podstawę opracowania stanowią: - umowa z Inwestorem- Gminą Żyrzyn - wyrys i wypis z miejscowego planu zagospodarowania przestrzennego Gminy Żyrzyn - ustalenia z Inwestorem - aktualna mapa do celów projektowych w skali 1:500 - Rozporządzenie Ministra Transportu Gospodarki Morskiej z dnia (Dz. U.nr 43 poz 430) w sprawie warunków technicznych jakim powinny odpowiadać drogi publiczne i ich usytuowanie - przepisy Prawa Budowlanego - własne pomiary i obserwacje w terenie 2. Przedmiot opracowania. Przedmiotem opracowania jest wykonanie projektu budowlanego na budowę ścieżek spacerowych ( ciągów pieszych) na działce nr 1871 w msc. Żyrzyn. Zakres opracowania obejmuje wykonanie ciągów pieszych szerokości 1,5-3,0m o nawierzchni z kruszywa łamanego o łącznej długości 700mb. 3. Istniejący stan zagospodarowania Teren przeznaczony pod budowę znajduje się w na działce nr 1871, położonej w miejscowości Żyrzyn, na terenie oznaczonym zgodnie z miejscowym planem zagospodarowania przestrzennego Gminy Żyrzyn symbolem 2RL las. W obecnym stanie jest to niezagospodarowany teren lasu, na którym znajdują się wydeptane ścieżki spacerowe, z których korzystają mieszkańcy gminy Żyrzyn, w celu skrócenia drogi od drogi powiatowej w kierunku budynku Urzędu Gminy Żyrzyn. Teren lasu jest bezpośrednio przyległy do drogi powiatowej nr 1519L. 4. Projektowane zagospodarowanie terenu Rozwiązanie w planie Projektowane ścieżki nawiązano sytuacyjnie i wysokościowo do istniejących ścieżek gruntowych. Zaprojektowano w miejscu istniejących wydeptanych ścieżek gruntowych, które przebiegają pomiędzy istniejącymi drzewami, wykonanie ścieżek spacerowych ( ciągów pieszych) o łącznej długości 700mb. Szerokość projektowanych ścieżek wynosi od 1,5 do 3,0m. Przebieg projektowanych ciągów pieszych przedstawiono na rysunku planu sytuacyjnego. Ścieżki te obramowano obrzeżem betonowym 8x30cm wtopionym do poziomu projektowanej nawierzchni tj. kruszywa łamanego stabilizowanego mechanicznie. Załamania przebiegu trasy wyokrąglono promieniami o wartości R=2,5m.

4 Rozwiązanie wysokościowe Wysokościowo projektowane ścieżki będą przebiegały po istniejącym terenie. Spadek podłużny chodników nie może przekraczać wartości 6%, natomiast spadek poprzeczny wartości 3%. Konstrukcja nawierzchni Konstrukcję nawierzchni przyjęto na podstawie Załącznika nr 5 do Rozporządzenia Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 roku w sprawie warunków technicznych jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. nr 43 poz. 430 z 14 maja 1999r). Zaprojektowano następujące konstrukcję nawierzchni: Nawierzchnia z kruszywa łamanego (0-31,5mm) stabilizowanego mechanicznie o gr. warstwy 15cm Warstwa odsączająca z piasku o gr. warstwy 15cm Łączna grubość konstrukcji wynosi 30 cm. Zjazd obramowano wokół obrzeżem betonowym 8x30cm wtopionym do poziomu nawierzchni. 5. Odwodnienie Zaprojektowano odwodnienie powierzchniowe ścieżek poprzez nadanie spadków podłużnych i poprzecznych w kierunku istniejącego terenu. 6. Zakres przebudowy elementów uzbrojenia terenu Roboty w pobliżu urządzeń podziemnych należy prowadzić ręcznie z zachowaniem szczególnej ostrożności. Projektowane ścieżki spacerowe nie powodują konieczności przebudowy uzbrojenia podziemnego. Puławy, styczeń 2010r

5 II. Warunki, decyzje, uzgodnienia 1. Oświadczenie o kompletności dokumentacji. 2. Uprawnienia i przynależność do LOIIB Projektanta. 3. Wyrys i wypis z miejscowego planu zagospodarowania przestrzennego.

6 III. Część rysunkowa 1. Orientacja skala 1 : Plan sytuacyjny skala 1 : Przekrój normalny skala 1 : 50

7 IV. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA OBIEKT: Budowa ścieżek spacerowych ( ciągów pieszych) na działce nr 1871 w miejscowości Żyrzyn PODSTAWA OPRACOWANIA Rozporządzenie Ministra Infrastruktury z dnia roku w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia ( Dz.U. nr. 120, poz 1126 z dnia roku) Art.21a Prawo Budowlane (Dz. U. z 2006r nr.156, poz.1118 z póz. zmianami) III. ZAWARTOŚĆ OPRACOWANIA 1. ZAKRES ROBÓT DLA ZAMIERZENIA BUDOWLANEGO ORAZ KOLEJNOŚĆ REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW. 2. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH. 3. ELEMENTY ZAGOSPODAROWANIA TERENU MOGĄCE STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI. RODZAJE, MIEJSCE I CZAS WYSTEPOWANIA ZAGROŻEŃ WYSTĘPUJĄCYCH PODCZAS REALIZACJI ROBÓT BUDOWLANYCH. 4. SPOSOBY PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW PRZED PRZYSTAPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEPIECZNYCH. 5. ŚRODKI TECHNICZNE I ORGANIZACYJNE, ZAPOBIEGAJACE NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH W STREFACH SZCZEGÓLNEGO ZAGROŻENIA ZDROWIA LUB W ICH SĄSIEDZTWIE.

8 1. ZAKRES ROBÓT DLA ZAMIERZENIA BUDOWLANEGO ORAZ KOLEJNOŚĆ REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW. ZAKRES ROBÓT. Przedmiotem opracowania jest wykonanie projektu budowlanego na budowę ścieżek spacerowych ( ciągów pieszych) na działce nr 1871 w msc. Żyrzyn. Zakres opracowania obejmuje wykonanie ciągów pieszych szerokości 1,5-3,0m o nawierzchni z kruszywa łamanego o łącznej długości 700mb. Zakres robót i kolejność ich wykonania: roboty przygotowawcze roboty ziemne w celu zdjęcia w-wy humusu ustawienie obrzeży betonowych 8x30cm wykonanie w-wy odsączającej z piasku gr. 15cm wykonanie nawierzchni z kruszywa łamanego (0-31,5mm) o gr. w-wy 15cm. roboty porządkowe 2. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH. Teren przeznaczony pod budowę znajduje się w na działce nr 1871 położonej w miejscowości Żyrzyn, na terenie oznaczonym zgodnie z miejscowym planem zagospodarowania przestrzennego Gminy Żyrzyn symbolem 2RL las. W obecnym stanie jest to niezagospodarowany teren lasu, na którym znajdują się wydeptane ścieżki spacerowe, z których korzystają mieszkańcy gminy Żyrzyn. Teren lasu jest bezpośrednio przyległy do drogi powiatowej nr 1519L. W pobliżu inwestycji znajdują się: - droga powiatowa nr 1519L - bloki mieszkalne jednorodzinne - sieć kanalizacji sanitarnej - sieć kanalizacji deszczowej - sieć kanalizacji wodociągowej - kable energetyczne - sieć gazowa 3. ELEMENTY ZAGOSPODAROWANIA TERENU MOGĄCE STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI. RODZAJE, MIEJSCE I CZAS WYSTEPOWANIA ZAGROŻEŃ WYSTĘPUJĄCYCH PODCZAS REALIZACJI ROBÓT BUDOWLANYCH. Elementy zagospodarowania terenu, które mogą stworzyć zagrożenie są następujące: istniejący ruch maszyn budowlanych istniejące uzbrojenie terenu

9 Przewidywane zagrożenia to: potrącenie pracownika przez środki transportowe lub inne pojazdy, wystąpienie kolizji lub wypadku z udziałem lub bez pojazdów roboczych potrącenie pracownika lub osoby postronnej łyżką koparki przy wykonywaniu robót ziemnych potrącenie pracownika przez pojazdy obsługujące budowę zranienie pracowników sprzętem drobnym tj. piłami do cięcia betonu, zagęszczarkami itp. zalanie terenu wodą w przypadku uszkodzenia wodociągu porażenie prądem w przypadku uszkodzenia linii energetycznej wybuch gazu w przypadku uszkodzenia sieci gazowej 4. SPOSOBY PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW PRZED PRZYSTAPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEPIECZNYCH. Przeprowadzenie szkolenia w dziedzinie bezpieczeństwa i higieny pracy jako szkolenie wstępne i okresowe, prowadzone przez osoby uprawnione i kompetentne w zakresie merytorycznym. Przeprowadzenie szkolenia wstępnego na stanowisku pracy- Instruktaż stanowiskowy powinno zapoznać pracowników z zagrożeniami występującymi na określonym stanowisku pracy, sposobami ochrony przed zagrożeniami pracy na tym stanowisku. Praca wykonana wyłącznie przez osoby wyszkolone merytorycznie i posiadające odpowiednie kwalifikacje i uprawnienia zawodowe. Należyta organizacja pracy i stosowania profesjonalnych zabezpieczeń. Bezpośredni nadzór nad bezpieczeństwem robót i higieną pracy na stanowiskach sprawują odpowiednio kierownik budowy ( kierownik robót) oraz majster budowy, stosownie do zakresu obowiązków, a ze strony eksploatacji odpowiedni pracownik z uprawnieniami. 5. ŚRODKI TECHNICZNE I ORGANIZACYJNE, ZAPOBIEGAJACE NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH W STREFACH SZCZEGÓLNEGO ZAGROŻENIA ZDROWIA LUB W ICH SĄSIEDZTWIE. Prowadzone roboty należy wykonywać zgodnie z: - Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych ( Dz.U. Nr 47, poz.401) Sposoby zabezpieczenia życia i zdrowia pracowników uzależnione są od przyjętego etapowania robót, dotyczy to zwłaszcza utrzymania ruchu na drodze. Zabezpieczenie terenu budowy powinno być zgodne z rozdziałem 3 i 4 Rozporządzenia Ministra Infrastruktury z dnia r w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. Dodatkowe zabezpieczenia indywidualne powinny być zgodne z rozdziałem

10 9 Rozporządzenia Ministra Infrastruktury z dnia r w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. Pracownicy powinni zostać wyposażeni w odpowiednie środki ochrony indywidualnej niezależnie od przyjętego etapowania robót. 1. Wykonywanie robót ziemnych w bezpośrednim sąsiedztwie sieci takich jak: elektroenergetyczne, teletechniczne, wodociągowe, kanalizacyjne i gazowe powinno być poprzedzone określeniem przez kierownika budowy bezpiecznej odległości w jakiej mogą one być wykonywane oraz sposobem ich wykonywania. 2. Bezpieczną odległość wykonywania robót, o których mowa w ust.1, ustala kierownik budowy w porozumieniu z właściwą jednostką, w której zarządzie lub użytkowaniu znajdują się te instalacje. Miejsca tych robót należy oznakować napisami ostrzegawczymi i ogrodzić. 3. Maszyny i inne urządzenia techniczne oraz narzędzia zmechanizowane powinny być montowane, eksploatowane i obsługiwane zgodnie z instrukcją producenta oraz spełniać wymagania określone w przepisach dotyczących systemu oceny zgodności. 4. W czasie wykonywania robót ziemnych miejsca niebezpieczne należy ogrodzić i umieścić napisy ostrzegawcze. 5. Prowadzenie robót ziemnych w pobliżu wszystkich instalacji podziemnych, a także głębienie wykopów powinno odbywać się ręcznie Opracował:
