1 Egz. nr 1 Strona tytułowa PROJEKT BUDOWLANY z elementami projektu wykonawczego Nazwa zadania: Budowa zjazdu publicznego z drogi gminnej nr L - ul. Przechodnia we Włodawie Adres obiektu budowlanego: działki nr ewid. 536/1 oraz 530/16, obręb 1 we Włodawie Spółdzielnia Mieszkaniowa we Włodawie Inwestor: ul. Przechodnia Włodawa Spis zawartości projektu: 1. Projekt zagospodarowania terenu 2. Projekt architektoniczno - budowlany 3. Informacja dotycząca bezpieczeństwa i ochrony zdrowia Zestawienie decyzji i uzgodnień: 1. Warunki budowy zjazdu publicznego z drogi gminnej nr L - ul. Przechodnia we Włodawie na działkę nr ewid. 530/16, obręb 1 we Włodawie wydane przez Burmistrza Włodawy dnia 11 grudnia 2016 roku, znak: UD LW; Zespół projektowy Funkcja Imię i nazwisko Podpis mgr inż. ANDRZEJ SOŁTYS Projektant: uprawnienia budowlane do projektowania bez ograniczeń w specjalności drogowej nr ew. LUB/0152/POOD/09 Data opracowanie: 1 kwietnia 2016 roku Strona nr 1

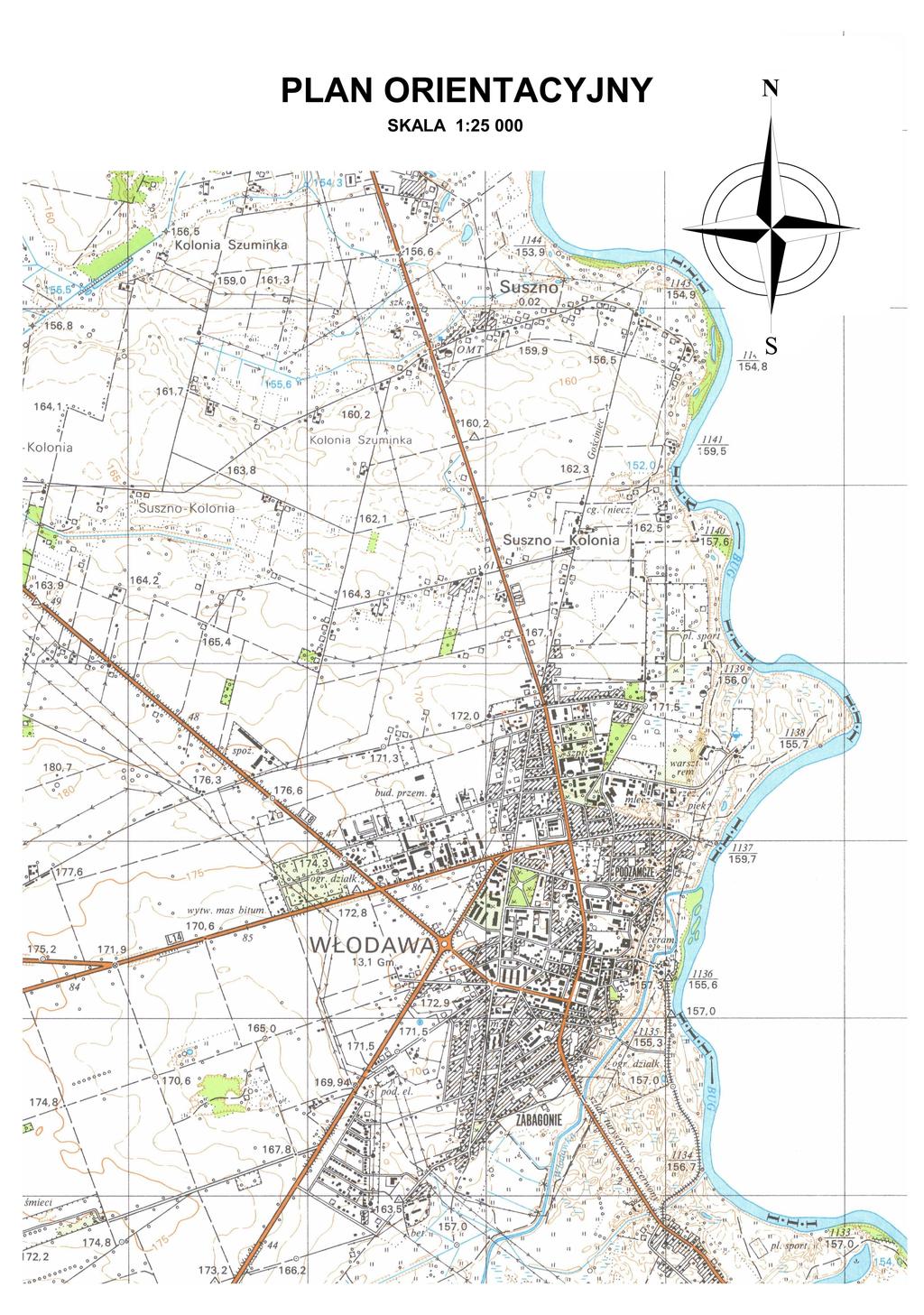

2 Spis treści Strona tytułowa...1 Spis treści...2 Oświadczenie projektanta...3 Kopia uprawnień projektanta...6 Warunki techniczne budowy zjazdu z dnia 11 grudnia 2016 roku Projekt zagospodarowania terenu Część opisowa do projektu zagospodarowania terenu Przedmiot i zakres inwestycji Istniejący stan zagospodarowania terenu Projektowane zagospodarowanie terenu Zestawienie powierzchni zagospodarowania terenu Informacja dotycząca ochrony zabytków Wpływ eksploatacji górniczej na teren zamierzenia budowlanego Istniejące i przewidywane zagrożenia dla środowiska oraz higieny i zdrowia użytkowników projektowanych obiektów Część rysunkowa do projektu zagospodarowania terenu Plan orientacyjny - rys. nr Projekt zagospodarowania terenu - rys. nr Projekt architektoniczno - budowlany Część opisowa do projektu architektoniczno - budowlanego Opis techniczny do projektu architektoniczno - budowlanego Część rysunkowa do projektu architektoniczno - budowlanego Przekroje konstrukcyjne - rys. nr Informacja dotycząca bezpieczeństwa i ochrony zdrowia Część opisowa do informacji dotyczącej bezpieczeństwa i ochrony zdrowia Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji Wykaz istniejących obiektów budowlanych Wykaz elementów zagospodarowania, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Przewidywane zagrożenia występujące podczas realizacji robót budowlanych Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie...19 Strona nr 2

3 Oświadczenie projektanta Zgodnie z art. 20 ust. 4 ustawy z dnia7 lipca 1994 r. - Prawo budowlane (Dz. U. z 2013 r. poz ze zm.) oświadczam, że wykonana dokumentacja projektowa, obejmująca budowę zjazdu publicznego z drogi gminnej nr L - ul. Przechodnia we Włodawie na działkę nr ewid. 530/16, obręb 1 we Włodawie, została sporządzona zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej, w sposób zapewniający prawidłowość realizacji inwestycji oraz bezpieczeństwo użytkowania obiektu zgodnie z jego przeznaczeniem. Włodawa, 1 kwietnia 2016 roku... / podpis projektanta/ Strona nr 3

4 Kopia uprawnień projektanta Strona nr 4

5 Strona nr 5

6 Strona nr 6

7 1. Projekt zagospodarowania terenu Nazwa zadania: Budowa zjazdu publicznego z drogi gminnej nr L - ul. Przechodnia we Włodawie Adres obiektu budowlanego: działka nr ewid. 536/1; 530/16, obręb 1 we Włodawie Spółdzielnia Mieszkaniowa we Włodawie Inwestor: ul. Przechodnia Włodawa Faza opracowania: Projekt budowlany Branża: Drogowa Zespół projektowy Funkcja Imię i nazwisko Podpis mgr inż. ANDRZEJ SOŁTYS Projektant: uprawnienia budowlane do projektowania bez ograniczeń w specjalności drogowej nr ew. LUB/0152/POOD/09 Data opracowanie: 1 kwietnia 2016 roku Strona nr 10

8 1.1. Część opisowa do projektu zagospodarowania terenu Przedmiot i zakres inwestycji Przedmiotem inwestycji jest budowa zjazdu publicznego z drogi gminnej nr L - ul. Przechodnia we Włodawie. Projekt obejmuje roboty drogowe w zakresie budowy nawierzchni zjazdu wraz z robotami towarzyszącymi. Opracowanie zawiera się na terenie działek nr ewid. 536/1 zarządzanej przez Burmistrza Włodawy oraz 530/16 zarządzanej przez Spółdzielnię Mieszkaniową we Włodawie, zlokalizowane w obrębi nr 1 we Włodawie. Projektowany zjazd będzie służył obsłudze komunikacyjnej działki nr ew. 530/16, obręb 1 we Włodawie Istniejący stan zagospodarowania terenu Działka nr ewid. 536/1, obręb 1 we Włodawie stanowi pas drogowy drogi gminnej nr L - ul. Przechodnia administrowany przez Burmistrza Włodawy. Droga ta jest elementem układu komunikacji klasy L (lokalna), po której odbywa się ruch komunikacji publicznej. Nawierzchnia jezdni w obszarze robót wykonana jest z kostki betonowej gr. 8 cm o średniej szerokości 5,0 m, z daszkowym poprzecznym spadkiem. Pas drogowy w obrębie zjazdu jest uzbrojony w sieć wodociągową,, elektroenergetyczną oraz sieć oświetlenia ulicznego Projektowane zagospodarowanie terenu Parametry budowanego zjazdu przyjęto zgodnie z warunkami wydanymi przez Burmistrza Włodawy z dnia 11 grudnia 2016 roku, znak: UD LW oraz w oparciu o Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. Nr 43 poz. 430 ze zm.). Na rysunku nr 2 Projekt zagospodarowania terenu w skali 1:500, na aktualnym podkładzie mapowym, zlokalizowano geometrię budowanego zjazdu indywidualnego Zestawienie powierzchni zagospodarowania terenu Zestawienie powierzchni zagospodarowania terenu przedstawiono na rys. nr 2 Projekt zagospodarowania terenu Informacja dotycząca ochrony zabytków Teren objęty zamierzeniem budowlanym nie podlega ochronie na podstawie ustaleń miejscowego planu zagospodarowania przestrzennego i nie znajduje się w strefie ścisłej ochrony konserwatorskiej Wpływ eksploatacji górniczej na teren zamierzenia budowlanego Teren objęty opracowaniem nie jest eksploatowany górniczo. Strona nr 11

9 Istniejące i przewidywane zagrożenia dla środowiska oraz higieny i zdrowia użytkowników projektowanych obiektów Budowa zjazdu indywidualnego z drogi gminnej nr L - ul. Przechodnia we Włodawie na działkę nr ewid. 530/16, obręb 1 we Włodawie nie należy do inwestycji pogarszających stan środowiska naturalnego. Nie jest przedsięwzięciem w znaczeniu ustawy o ochronie środowiska i nie znajduje się na wykazie inwestycji budowlanych, które mogą pogarszać stan środowiska naturalnego. Strona nr 12

10

11

12 2. Projekt architektoniczno - budowlany Nazwa zadania: Budowa zjazdu publicznego z drogi gminnej nr L - ul. Przechodnia we Włodawie Adres obiektu budowlanego: działki nr ewid. 536/1 oraz 530/16, obręb 1 we Włodawie Spółdzielnia Mieszkaniowa we Włodawie Inwestor: ul. Przechodnia Włodawa Faza opracowania: Projekt budowlany Branża: Drogowa Zespół projektowy Funkcja Imię i nazwisko Podpis mgr inż. ANDRZEJ SOŁTYS Projektant: uprawnienia budowlane do projektowania bez ograniczeń w specjalności drogowej nr ew. LUB/0152/POOD/09 Data opracowanie: 1 kwietnia 2016 roku Strona nr 15

13 2.1. Część opisowa do projektu architektoniczno - budowlanego Opis techniczny do projektu architektoniczno - budowlanego Przedmiot i zakres inwestycji Przedmiotem inwestycji jest budowa zjazdu publicznego z drogi gminnej nr L - ul. Przechodnia we Włodawie. Projekt obejmuje roboty drogowe w zakresie budowy nawierzchni zjazdu wraz z robotami towarzyszącymi. Opracowanie zawiera się na terenie działek nr ewid. 536/1 zarządzanej przez Burmistrza Włodawy oraz 530/16 zarządzanej przez Spółdzielnię Mieszkaniową we Włodawie, zlokalizowane w obrębi nr 1 we Włodawie. Projektowany zjazd będzie służył obsłudze komunikacyjnej działki nr ew. 530/16, obręb 1 we Włodawie. Projektowane rozwiązanie Parametry projektowanego zjazdu przyjęto zgodnie z warunkami wydanymi przez Burmistrza Włodawy z dnia 11 grudnia 2016 roku, znak: UD LW oraz w oparciu o Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. Nr 43 poz. 430 z późn. zm.). Parametry budowlanego zjazdu przedstawia rysunek nr 3 Przekroje konstrukcyjne. Konstrukcję nawierzchni na zjeździe zaprojektowano wg załącznika nr 4 "Projektowanie konstrukcji nawierzchni dróg" ust. 5.5 do Rozporządzenia Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. Nr 43 poz. 430 z późn. zm.). Nr warstw Opis warstwy konstrukcyjnej Grubość warstwy 1. Betonowa kostka brukowa gr. 8 cm 8 2. Podsypka cementowo-piaskowa 1: Podbudowa z kruszywa stabilizowanego cementem o Rm=5,0 MPa Warstwa odcinająca z piasku stabilizowanego mechanicznie 15 Łączna grubość warstw konstrukcyjnych 45 Odwodnienie Wody opadowe z powierzchni zjazdu będą odprowadzane powierzchniowo w kierunku nadanych spadków zgodnie z rysunkiem nr 3 Przekroje konstrukcyjne. Organizacja ruchu Wg odrębnego opracowania. Prace pielęgnacyjne i wykończeniowe Powierzchnię pobocza w obrębie budowanego zjazdu poddać humusowaniu warstwą co najmniej 5 cm i obsianiu trawą z pielęgnacją w pierwszym okresie wzrostu zgodnie z zasadami wiedzy ogrodniczej. Strona nr 16

14

15 Grupa nośności podłoża Nośność podłoża zakwalifikowano do grupy G1 ze względu na występujące w podłożu grunty rodzime oraz ze względu na przeciętne warunki wodne. Głębokość przemarzania gruntu Głębokość przemarzania gruntu dla tego obszaru wynosi h z=1,0m. Mrozoodporność podłoża Łączna rzeczywista grubość warstw zaprojektowanej konstrukcji wynosi: = 45 cm, i jest większa niż wymagana grubość z katalogu dla gruntu G 1 i głębokości przemarzania 1,0 m, która wynosi 0,4 m. Warunek mrozoodporności konstrukcji jest zatem spełniony. Strona nr 17

16 3. Informacja dotycząca bezpieczeństwa i ochrony zdrowia Nazwa zadania: Budowa zjazdu publicznego z drogi gminnej nr L - ul. Przechodnia we Włodawie Adres obiektu budowlanego: działki nr ewid. 536/1 oraz 530/16, obręb 1 we Włodawie Spółdzielnia Mieszkaniowa we Włodawie Inwestor: ul. Przechodnia Włodawa Faza opracowania: Projekt budowlany Branża: Drogowa Zespół projektowy Funkcja Imię i nazwisko Podpis mgr inż. ANDRZEJ SOŁTYS Projektant: uprawnienia budowlane do projektowania bez ograniczeń w specjalności drogowej nr ew. LUB/0152/POOD/09 Data opracowanie: 1 kwietnia 2016 roku Strona nr 19

17 3.1. Część opisowa do informacji dotyczącej bezpieczeństwa i ochrony zdrowia Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji Zakres robót obejmuje budowę zjazdu publicznego z drogi gminnej nr L - ul. Przechodnia we Włodawie na działkę nr ewid. 530/16, obręb 1 we Włodawie. Kolejność realizacji robót: prace pomiarowe; roboty przygotowawcze oraz oznakowanie i zabezpieczenie miejsca robót; roboty rozbiórkowe; wykonanie podbudowy zjazdu; wykonanie nawierzchni zjazdu; roboty wykończeniowe; wprowadzenie zmian w stałej organizacji ruchu Wykaz istniejących obiektów budowlanych droga gminna nr L - ul. Przechodnia we Włodawie; sieć elektroenergetycznej i oświetleniowa; sieć wodociągowa Wykaz elementów zagospodarowania, bezpieczeństwa i zdrowia ludzi które mogą stwarzać zagrożenie istniejące urządzenia infrastruktury technicznej; prowadzenie robót w strefie ruchu drogowego Przewidywane zagrożenia występujące podczas realizacji robót budowlanych obrażenia wynikające z upadku przedmiotu na pracownika; zagrożenie potrąceniem pracownika przez pojazdy uczestniczące w ruchu drogowym Sposób prowadzenia do realizacji robót instruktażu pracowników przed przystąpieniem Warunkiem niezbędnym poprzedzającym rozpoczęcie robót jest udzielenie pracownikom instruktażu BHP w szczególności dla robót prowadzonych pod ruchem drogowym, który poprowadzi osoba posiadającą odpowiednie kwalifikacje. Brygadziści powinni przeprowadzić instruktaż stanowiskowy. Każdy z przeszkolonych pracowników winien zapoznać się z potencjalnymi zagrożeniami przy realizacji robót. Strona nr 20

18 Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie W czasie prowadzonych robót należy przestrzegać zasad określonych w Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. 2003, Nr 47, poz. 401 z późn. zm.). Ponadto przed dopuszczeniem do pracy pracodawca winien wyposażyć pracowników w odzież ochronną i roboczą oraz sprzęt ochrony osobistej zabezpieczający pracowników przed skutkami zagrożeń. Zabezpieczający sprzęt ochrony osobistej powinien posiadać atesty oraz instrukcje określające sposób jego użytkowania, konserwacji oraz przechowywania. Środki ochrony indywidualnej w zakresie ochrony zdrowia i bezpieczeństwa użytkowników tych środków powinny zapewniać wystarczającą ochronę przed występującymi zagrożeniami, takimi jak: upadek; uszkodzenie głowy, twarzy, wzroku i słuchu. Kierownik budowy zobowiązany jest informować pracowników o sposobach posługiwania się tymi środkami. Teren prac oznakować zgodnie z zatwierdzonym projektem czasowej organizacji ruchu, który stanowi integralną część niniejszego opracowania oraz zabezpieczyć przed wstępem osób nieupoważnionych. W przypadku wystąpienia zagrożenia należy bezzwłocznie opuścić stanowisko pracy i powiadomić bezpośredniego przełożonego. Bezwzględny zakaz przebywania na stanowisku pracy pod wpływem alkoholu. Prace nadzoruje Kierownik Budowy. Strona nr 21
