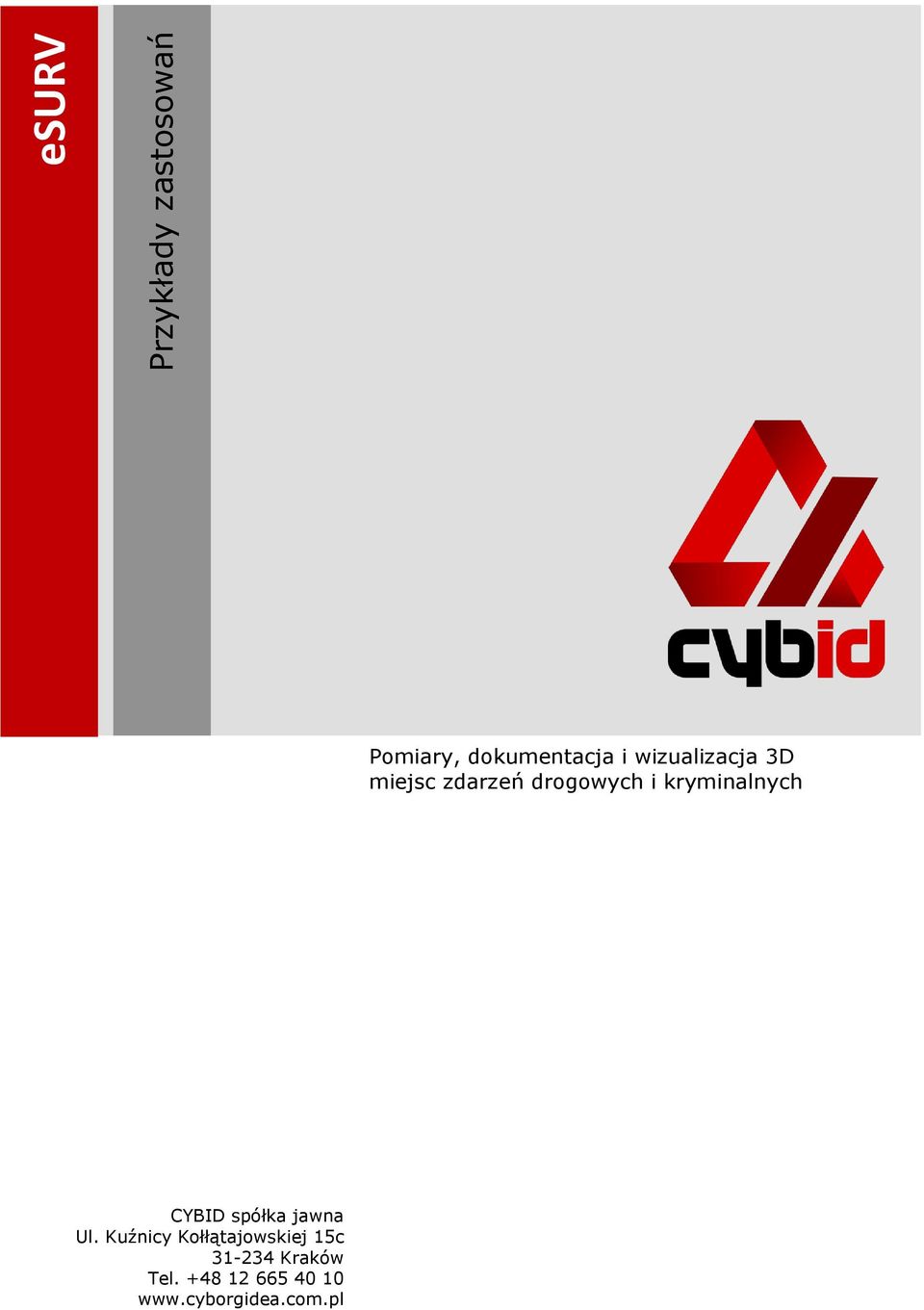

1 Przykłady zastosowań Pomiary, dokumentacja i wizualizacja 3D miejsc zdarzeń drogowych i kryminalnych CYBID spółka jawna Ul. Kuźnicy Kołłątajowskiej 15c Kraków Tel

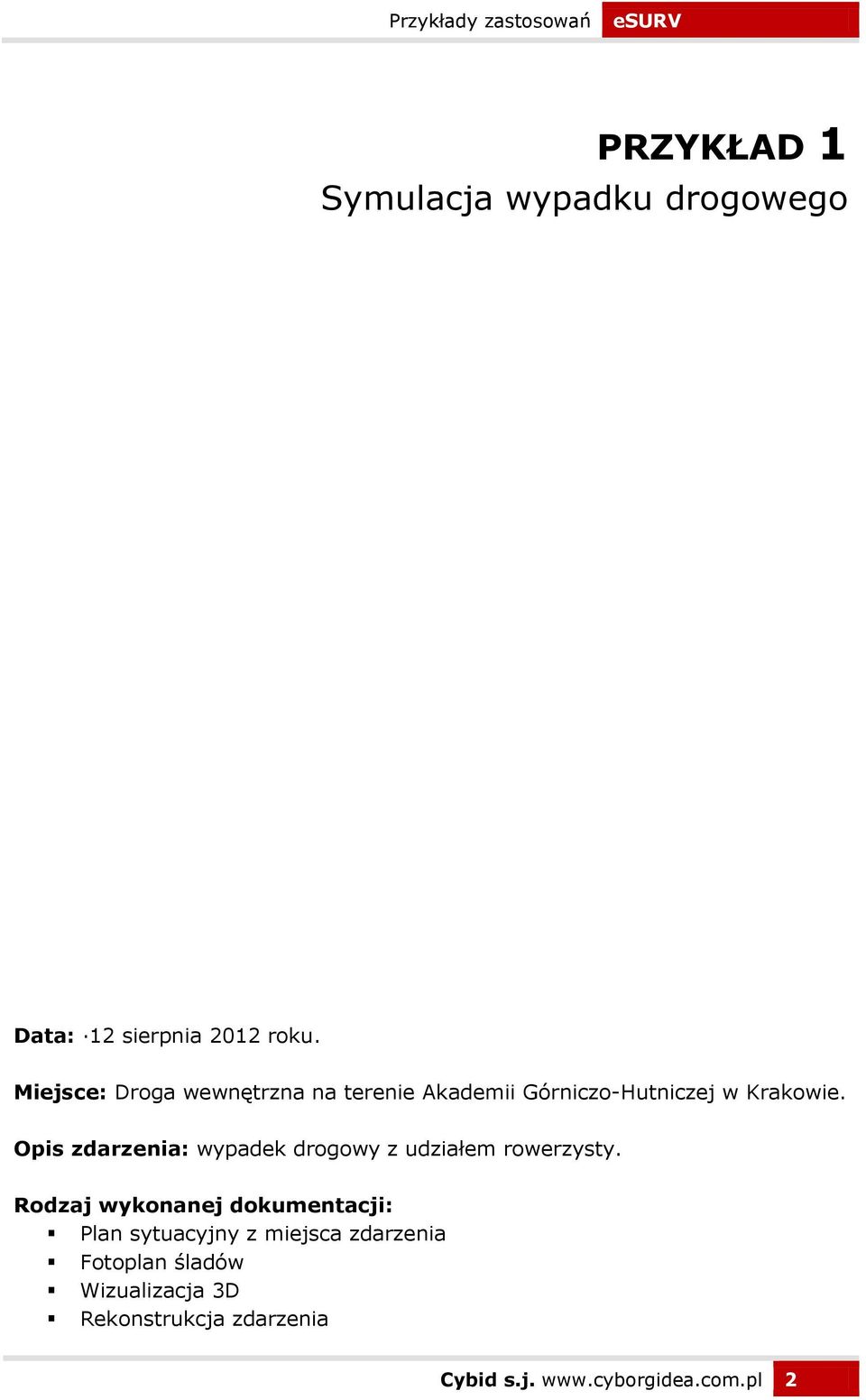

2 PRZYKŁAD 1 Symulacja wypadku drogowego Data: 12 sierpnia 2012 roku. Miejsce: Droga wewnętrzna na terenie Akademii Górniczo-Hutniczej w Krakowie. Opis zdarzenia: wypadek drogowy z udziałem rowerzysty. Rodzaj wykonanej dokumentacji: Plan sytuacyjny z miejsca zdarzenia Fotoplan śladów Wizualizacja 3D Rekonstrukcja zdarzenia Cybid s.j. 2

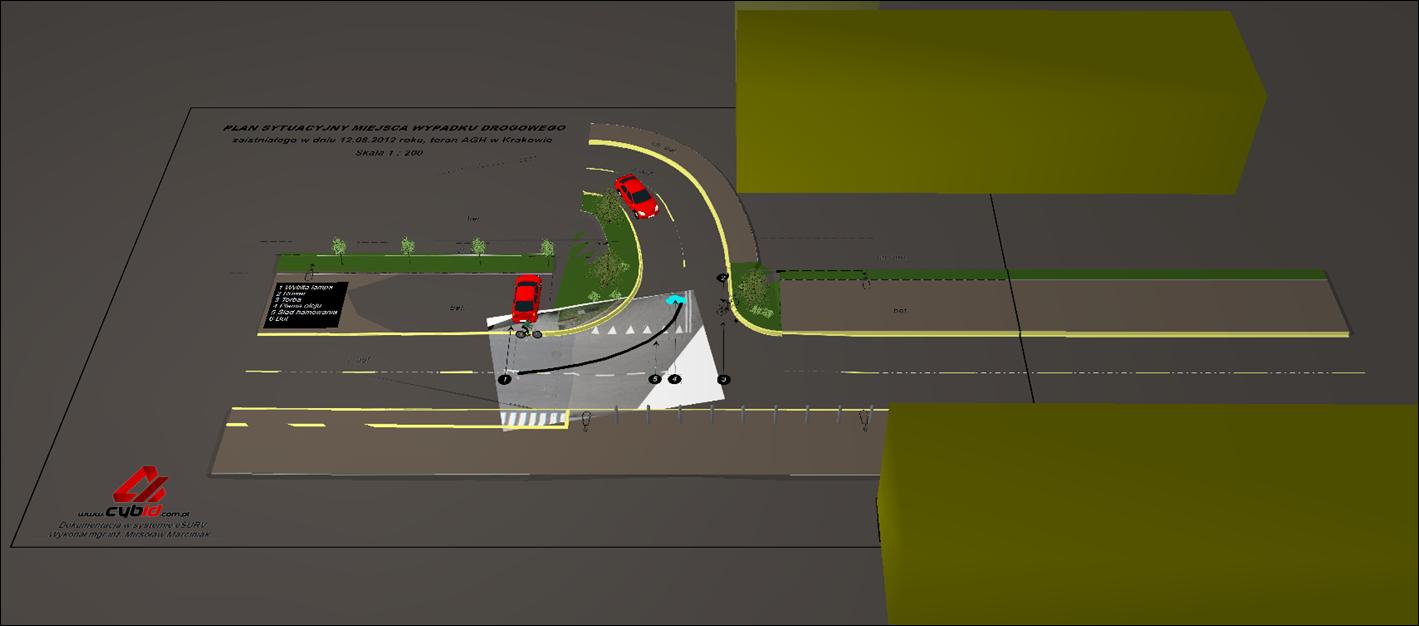

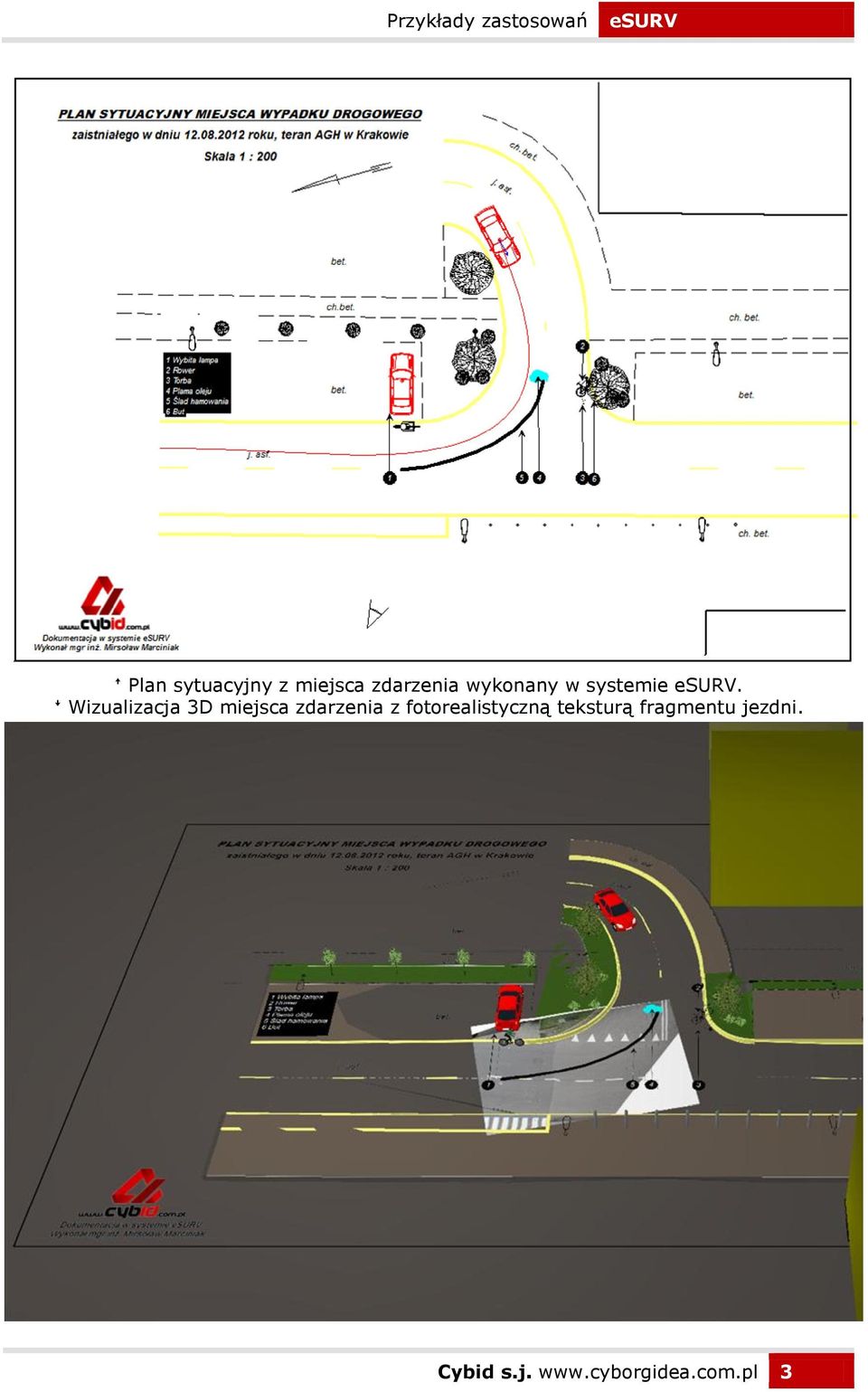

3 ꜛ Plan sytuacyjny z miejsca zdarzenia wykonany w systemie. ꜜ Wizualizacja 3D miejsca zdarzenia z fotorealistyczną teksturą fragmentu jezdni. Cybid s.j. 3

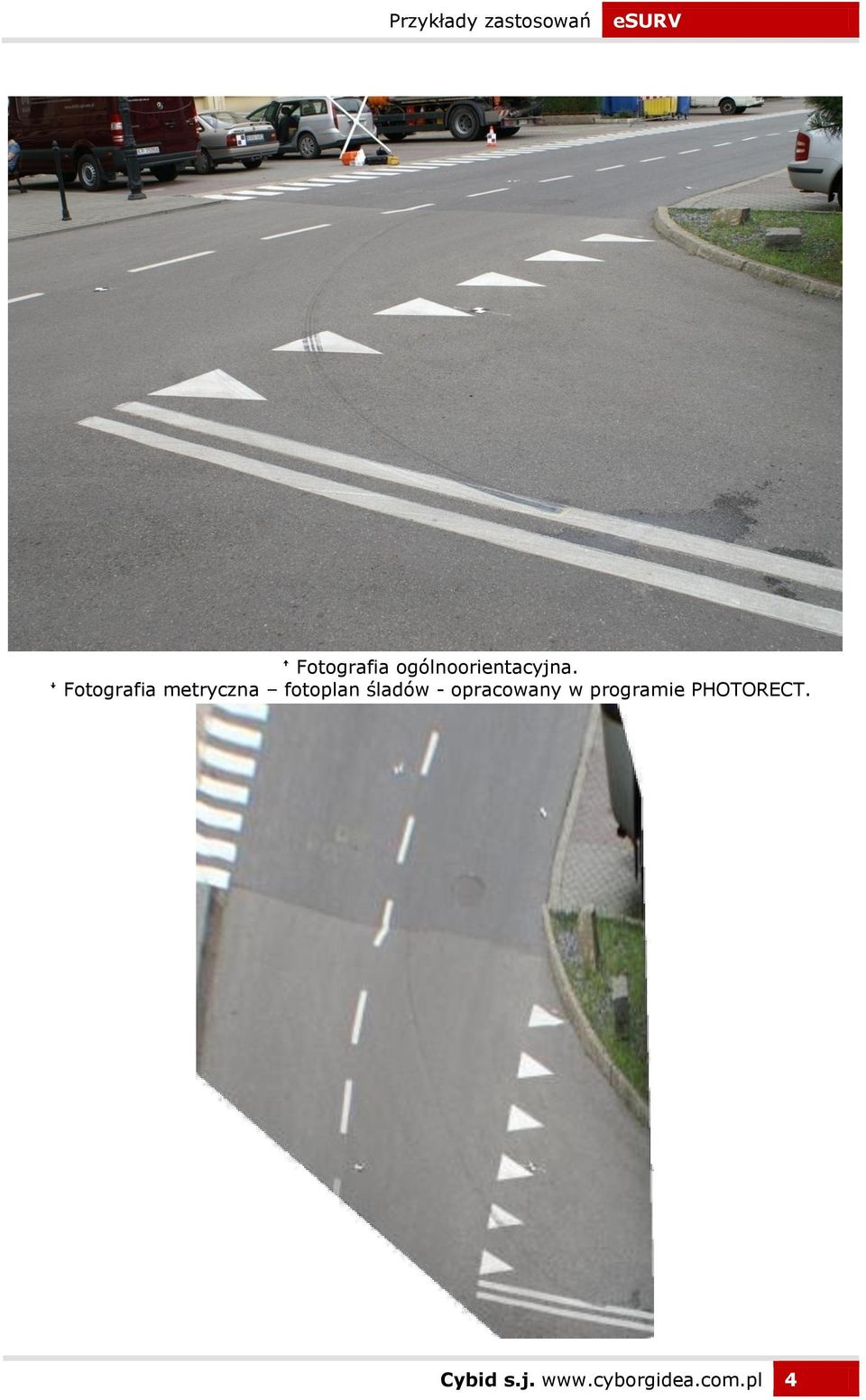

4 ꜛ Fotografia ogólnoorientacyjna. ꜜ Fotografia metryczna fotoplan śladów - opracowany w programie PHOTORECT. Cybid s.j. 4

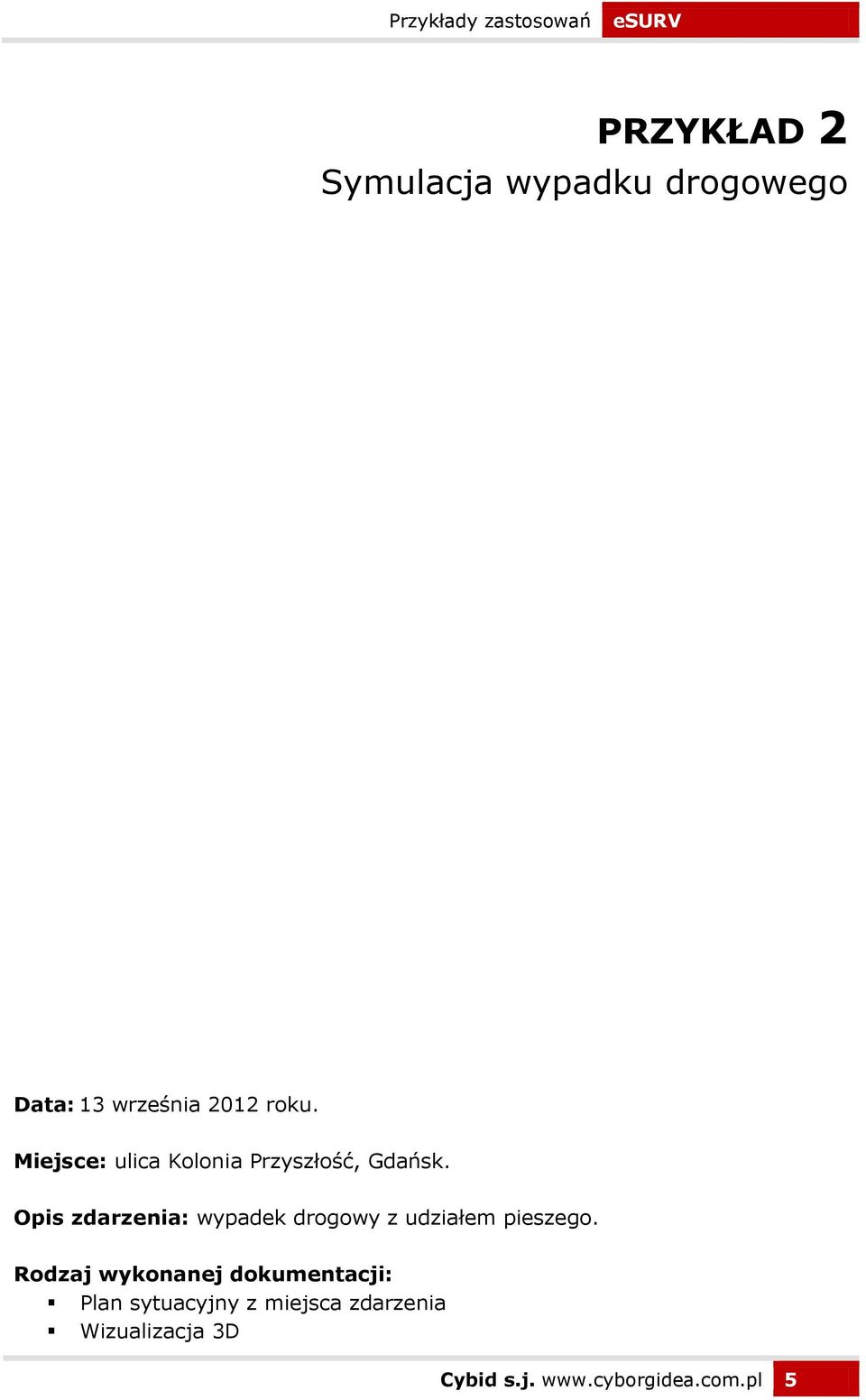

5 PRZYKŁAD 2 Symulacja wypadku drogowego Data: 13 września 2012 roku. Miejsce: ulica Kolonia Przyszłość, Gdańsk. Opis zdarzenia: wypadek drogowy z udziałem pieszego. Rodzaj wykonanej dokumentacji: Plan sytuacyjny z miejsca zdarzenia Wizualizacja 3D Cybid s.j. 5

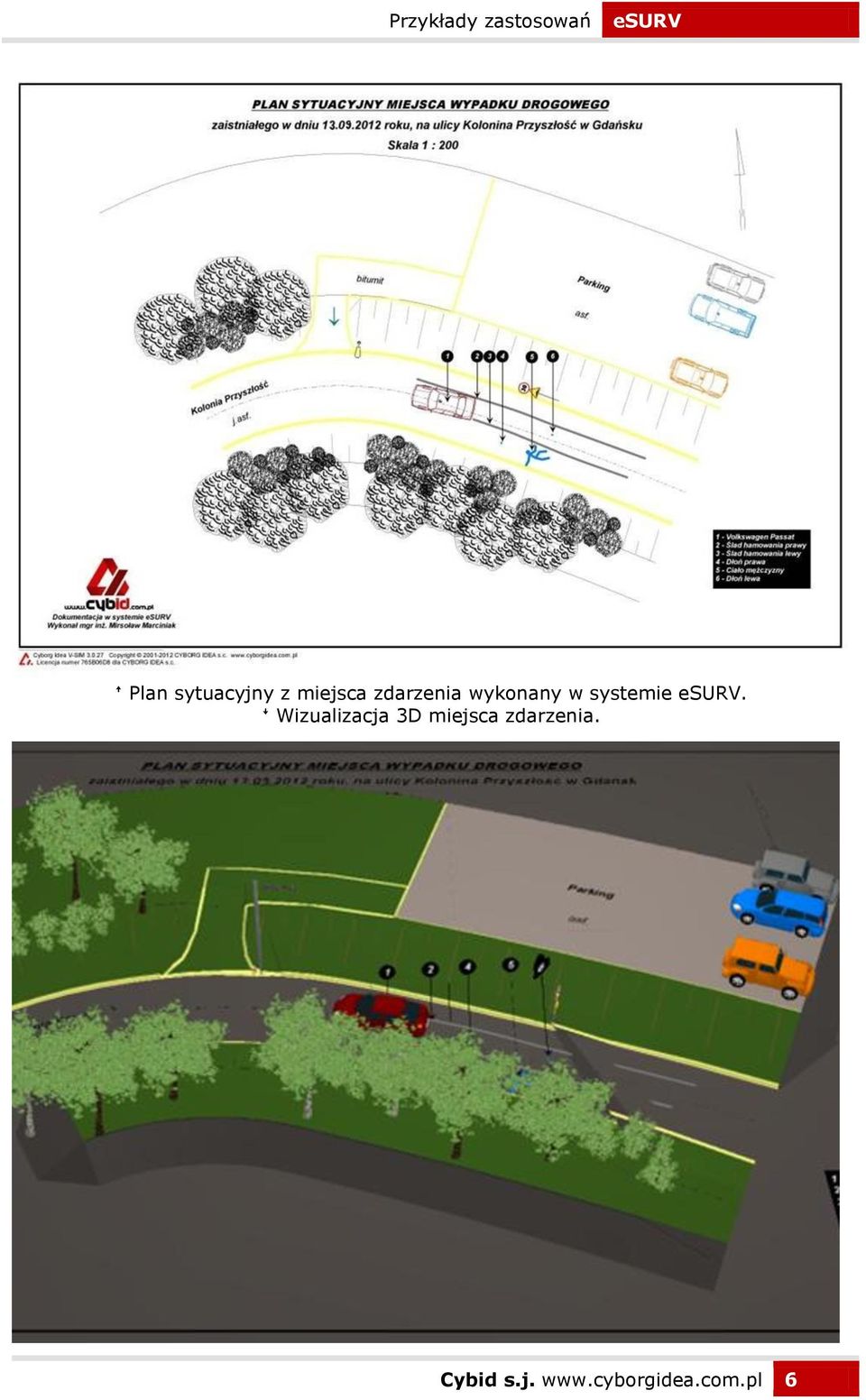

6 ꜛ Plan sytuacyjny z miejsca zdarzenia wykonany w systemie. ꜜ Wizualizacja 3D miejsca zdarzenia. Cybid s.j. 6

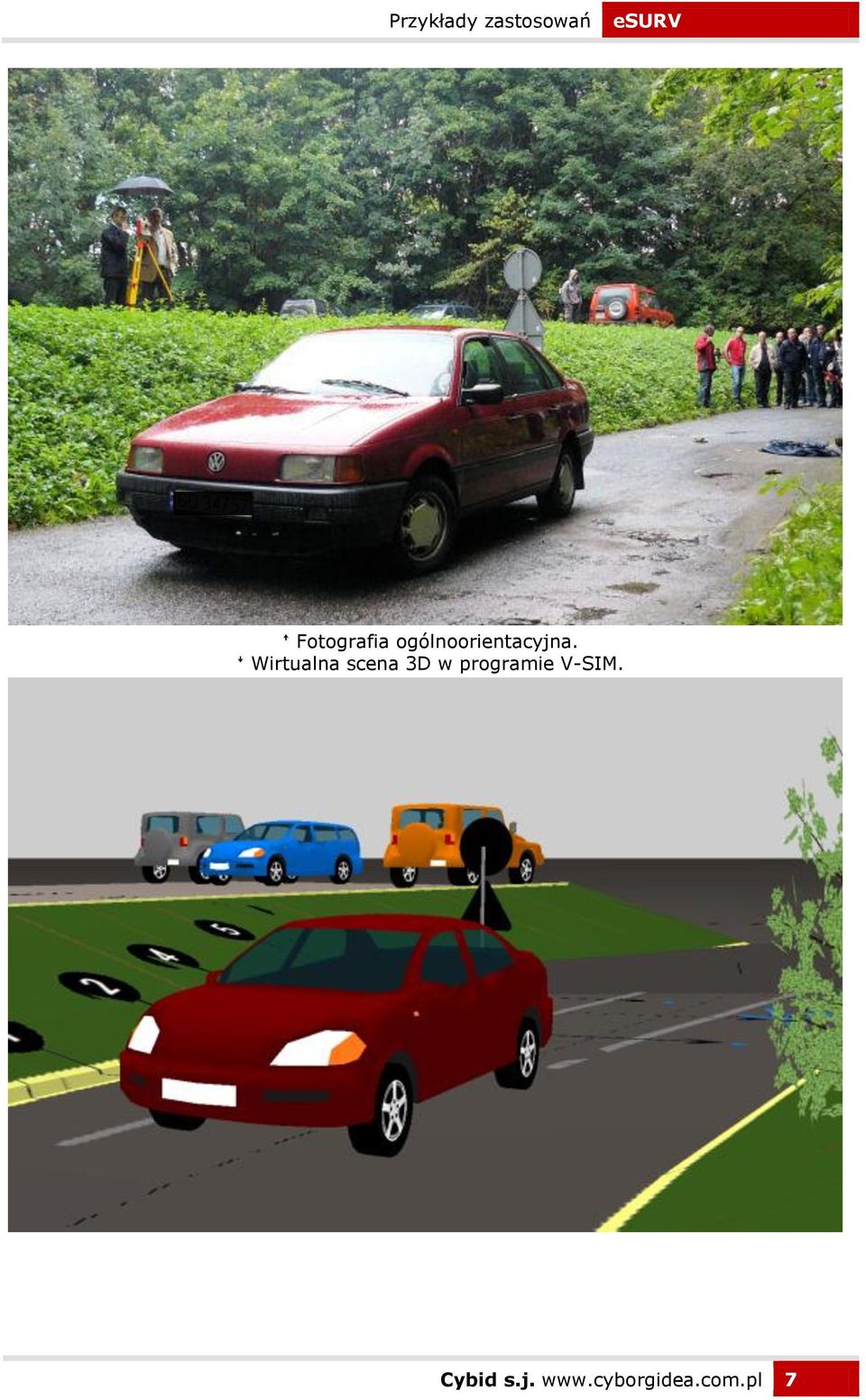

7 ꜛ Fotografia ogólnoorientacyjna. ꜜ Wirtualna scena 3D w programie V-SIM. Cybid s.j. 7

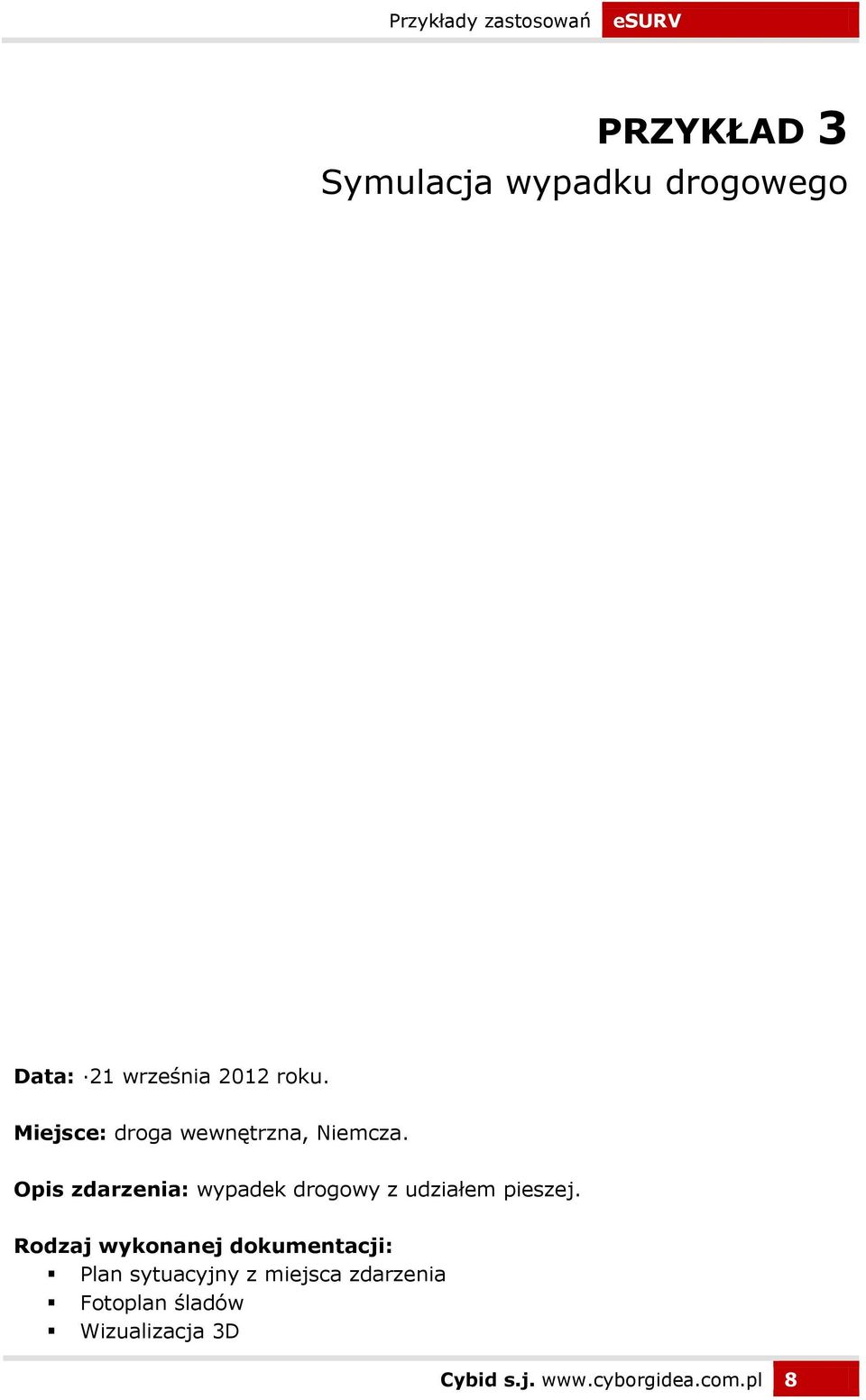

8 PRZYKŁAD 3 Symulacja wypadku drogowego Data: 21 września 2012 roku. Miejsce: droga wewnętrzna, Niemcza. Opis zdarzenia: wypadek drogowy z udziałem pieszej. Rodzaj wykonanej dokumentacji: Plan sytuacyjny z miejsca zdarzenia Fotoplan śladów Wizualizacja 3D Cybid s.j. 8

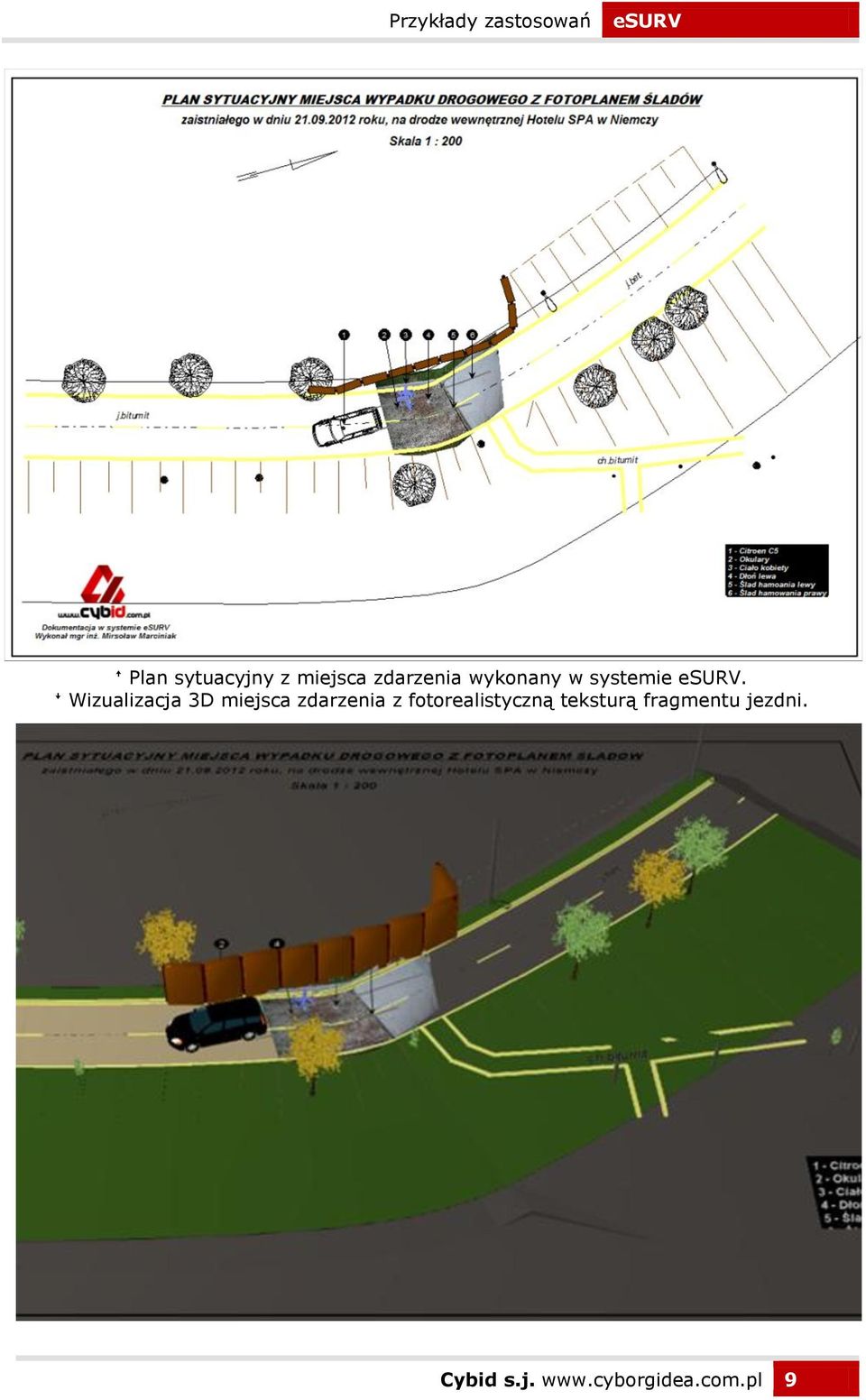

9 ꜛ Plan sytuacyjny z miejsca zdarzenia wykonany w systemie. ꜜ Wizualizacja 3D miejsca zdarzenia z fotorealistyczną teksturą fragmentu jezdni. Cybid s.j. 9

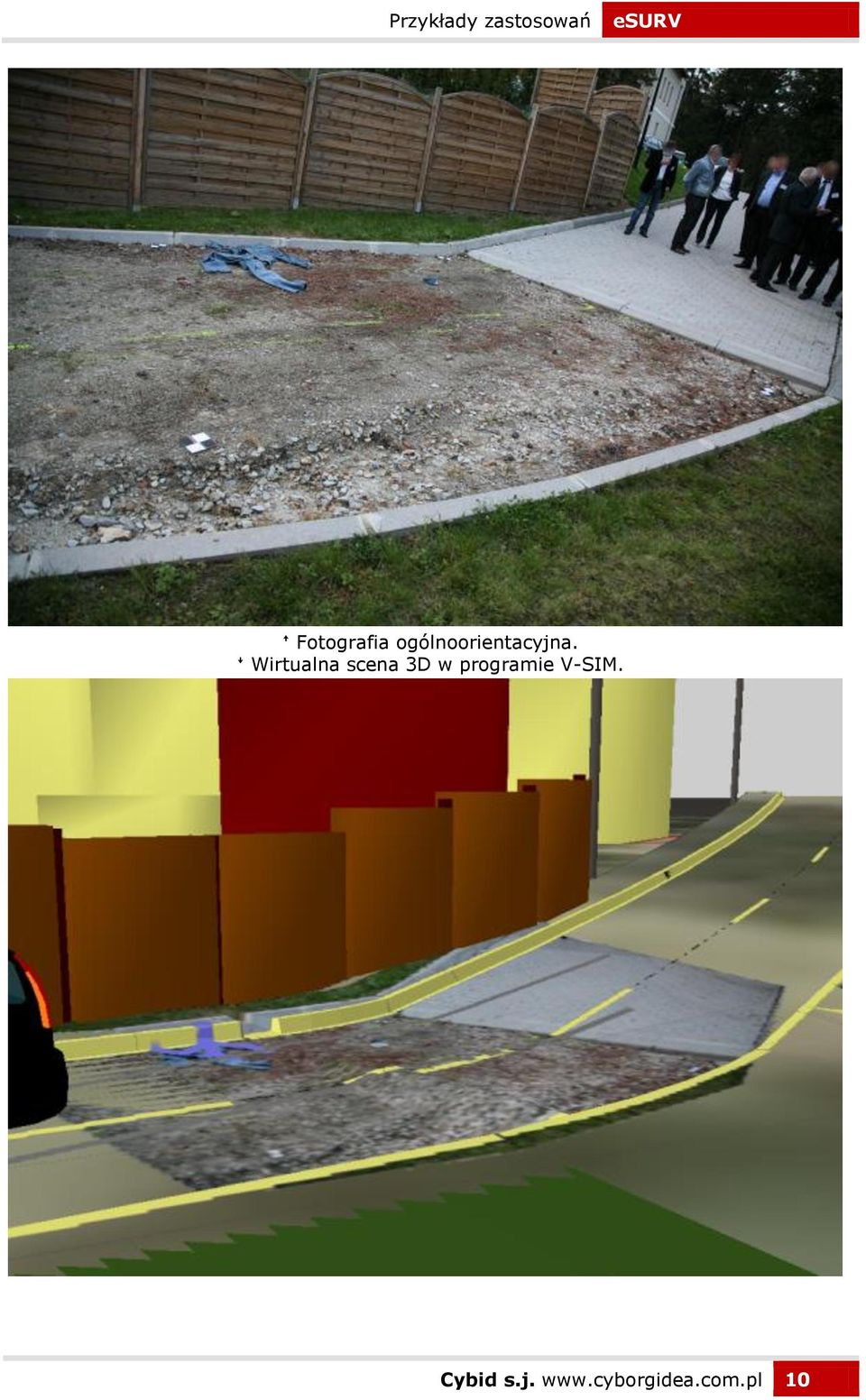

10 ꜛ Fotografia ogólnoorientacyjna. ꜜ Wirtualna scena 3D w programie V-SIM. Cybid s.j. 10

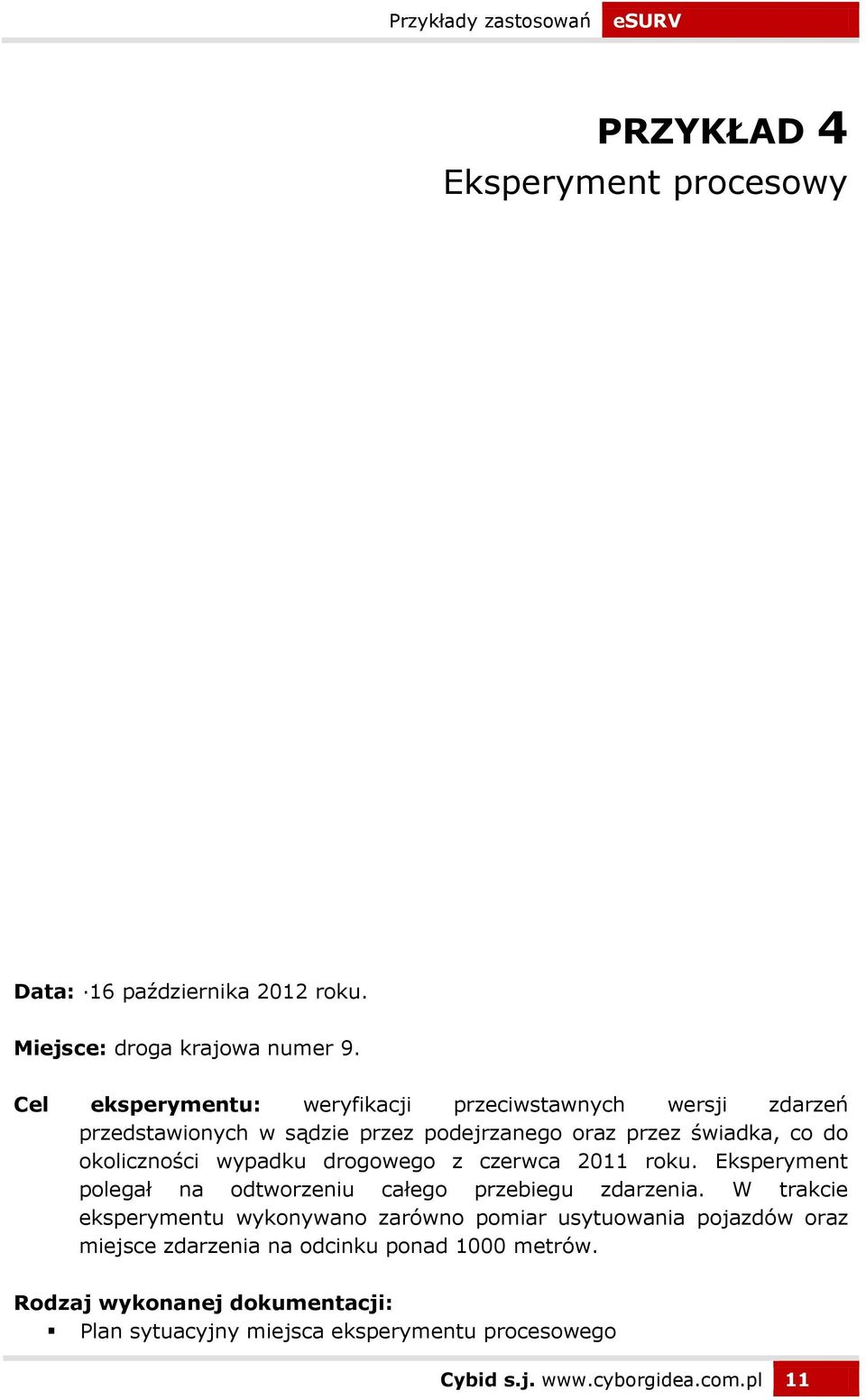

11 PRZYKŁAD 4 Eksperyment procesowy Data: 16 października 2012 roku. Miejsce: droga krajowa numer 9. Cel eksperymentu: weryfikacji przeciwstawnych wersji zdarzeń przedstawionych w sądzie przez podejrzanego oraz przez świadka, co do okoliczności wypadku drogowego z czerwca 2011 roku. Eksperyment polegał na odtworzeniu całego przebiegu zdarzenia. W trakcie eksperymentu wykonywano zarówno pomiar usytuowania pojazdów oraz miejsce zdarzenia na odcinku ponad 1000 metrów. Rodzaj wykonanej dokumentacji: Plan sytuacyjny miejsca eksperymentu procesowego Cybid s.j. 11

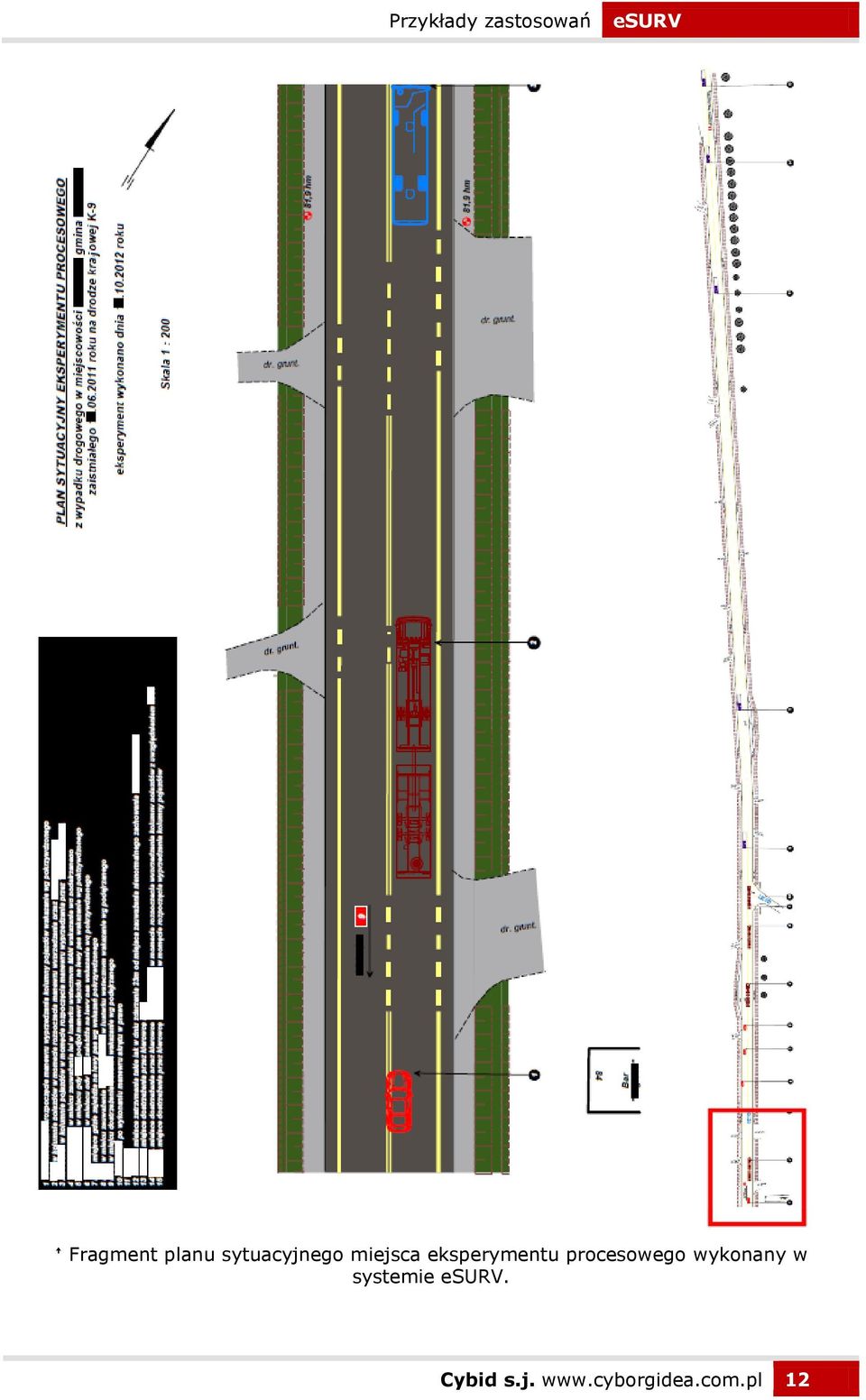

12 ꜛ Fragment planu sytuacyjnego miejsca eksperymentu procesowego wykonany w systemie. Cybid s.j. 12

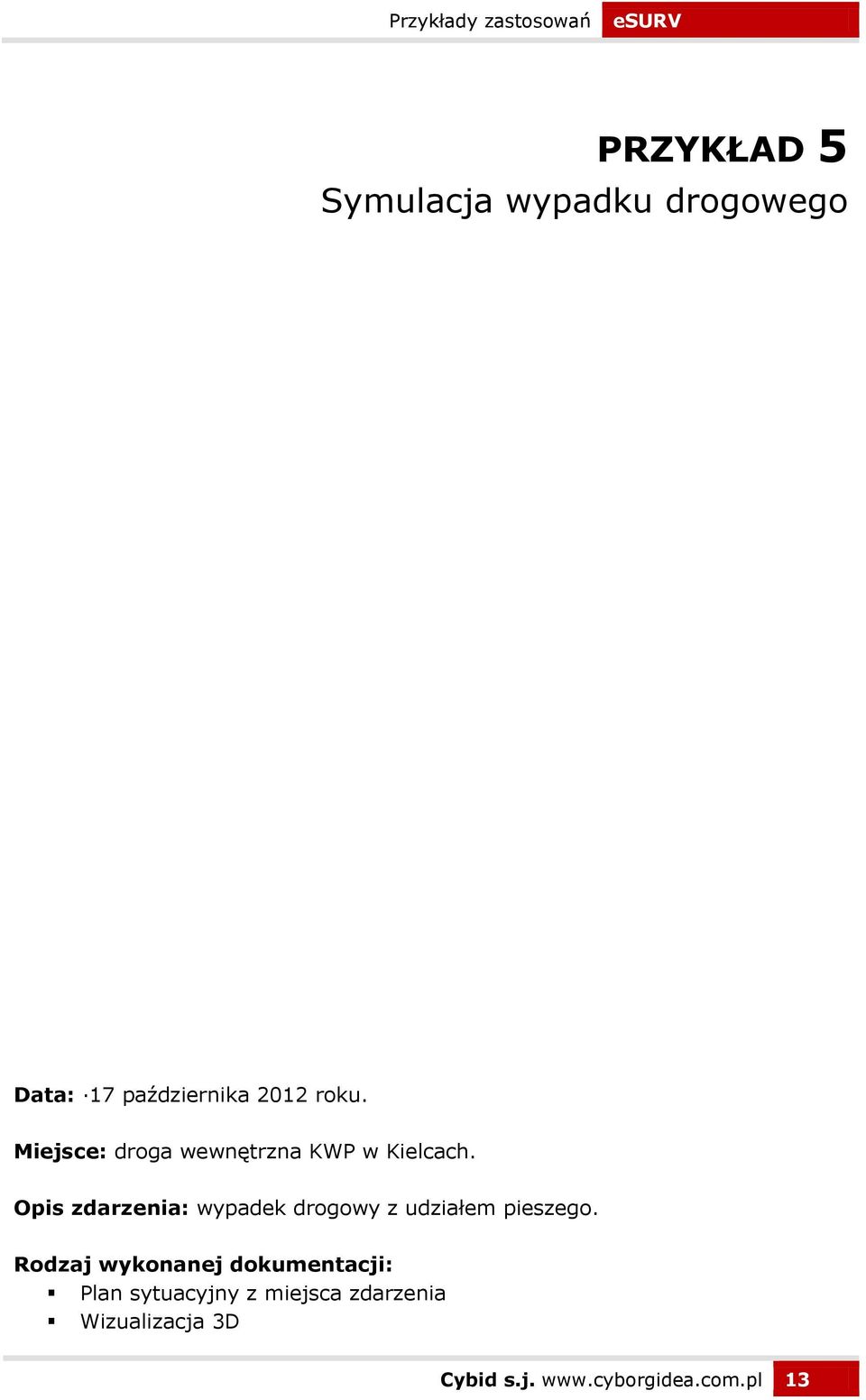

13 PRZYKŁAD 5 Symulacja wypadku drogowego Data: 17 października 2012 roku. Miejsce: droga wewnętrzna KWP w Kielcach. Opis zdarzenia: wypadek drogowy z udziałem pieszego. Rodzaj wykonanej dokumentacji: Plan sytuacyjny z miejsca zdarzenia Wizualizacja 3D Cybid s.j. 13

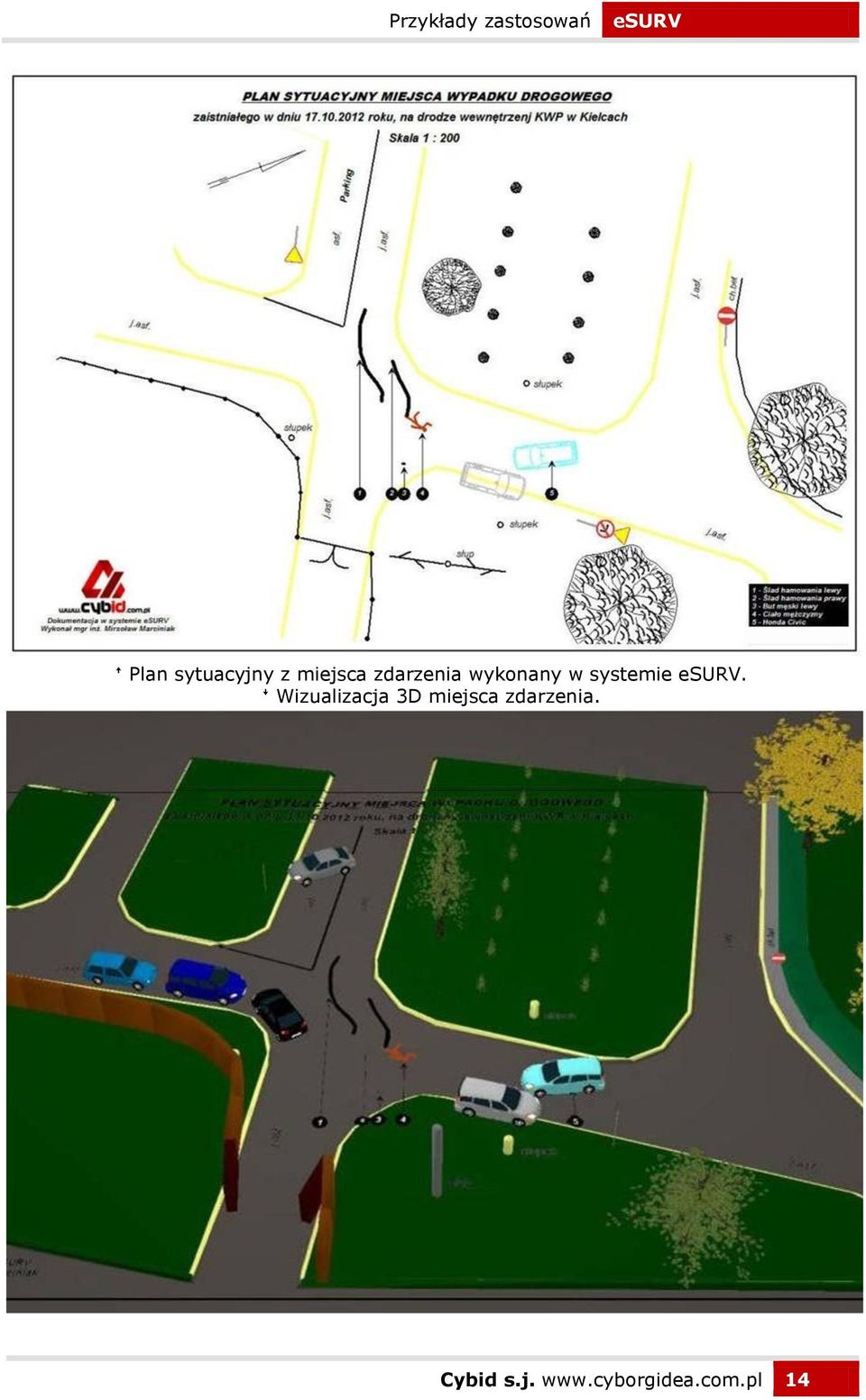

14 ꜛ Plan sytuacyjny z miejsca zdarzenia wykonany w systemie. ꜜ Wizualizacja 3D miejsca zdarzenia. Cybid s.j. 14

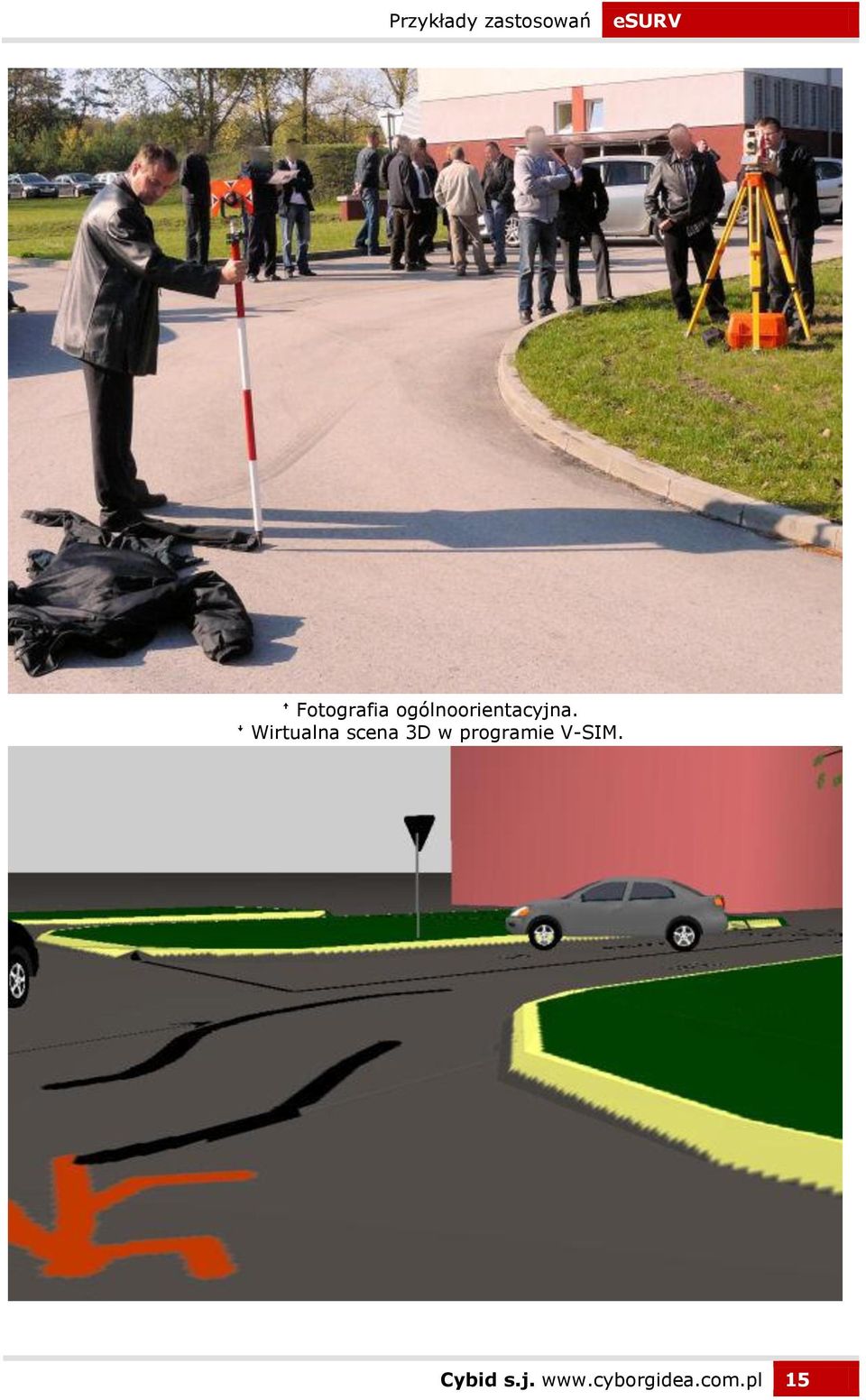

15 ꜛ Fotografia ogólnoorientacyjna. ꜜ Wirtualna scena 3D w programie V-SIM. Cybid s.j. 15

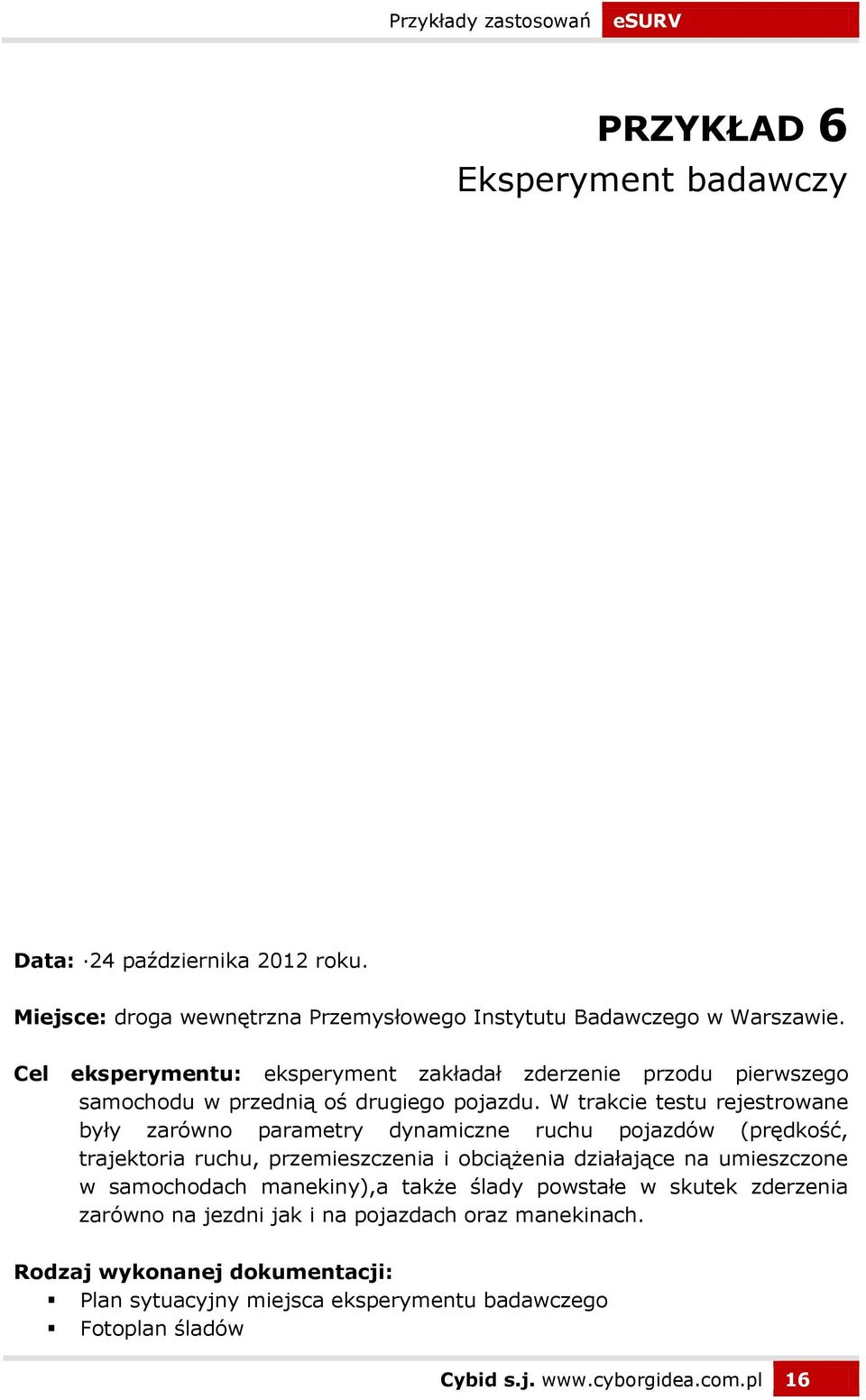

16 PRZYKŁAD 6 Eksperyment badawczy Data: 24 października 2012 roku. Miejsce: droga wewnętrzna Przemysłowego Instytutu Badawczego w Warszawie. Cel eksperymentu: eksperyment zakładał zderzenie przodu pierwszego samochodu w przednią oś drugiego pojazdu. W trakcie testu rejestrowane były zarówno parametry dynamiczne ruchu pojazdów (prędkość, trajektoria ruchu, przemieszczenia i obciążenia działające na umieszczone w samochodach manekiny),a także ślady powstałe w skutek zderzenia zarówno na jezdni jak i na pojazdach oraz manekinach. Rodzaj wykonanej dokumentacji: Plan sytuacyjny miejsca eksperymentu badawczego Fotoplan śladów Cybid s.j. 16

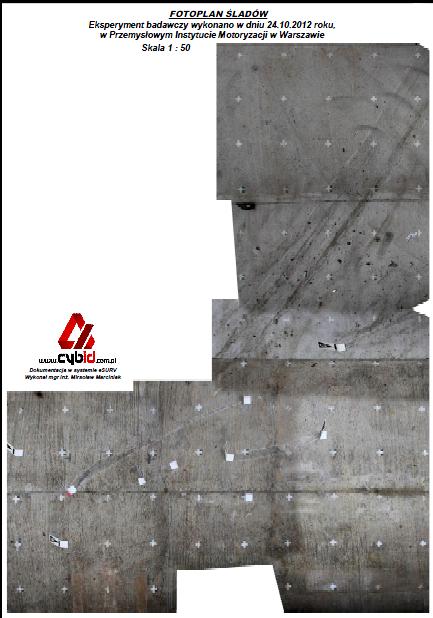

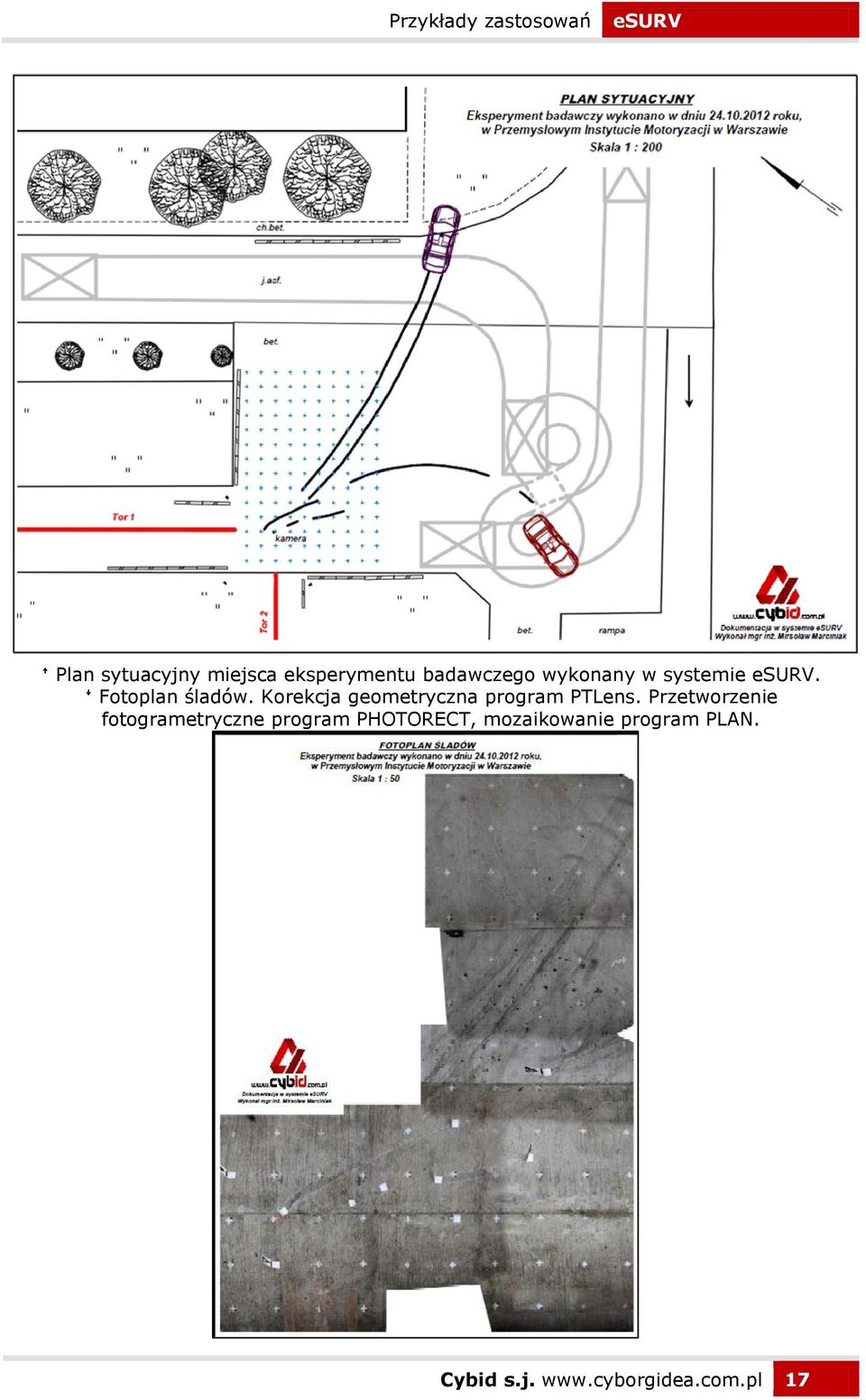

17 ꜛ Plan sytuacyjny miejsca eksperymentu badawczego wykonany w systemie. ꜜ Fotoplan śladów. Korekcja geometryczna program PTLens. Przetworzenie fotogrametryczne program PHOTORECT, mozaikowanie program PLAN. Cybid s.j. 17

18 PRZYKŁAD 7 Symulacja wypadku drogowego Data: 27 października 2012 roku. Miejsce: ul. Plażowa, Szczyrk. Opis zdarzenia: zderzenie dwóch pojazdów. Rodzaj wykonanej dokumentacji: Plan sytuacyjny z miejsca zdarzenia Wizualizacja 3D Cybid s.j. 18

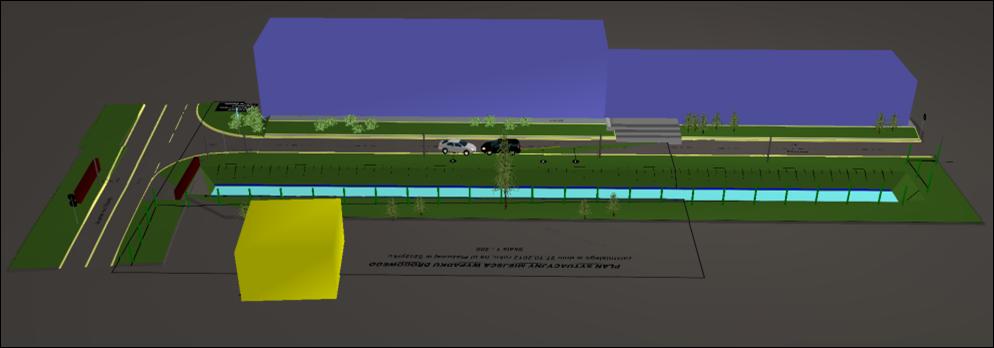

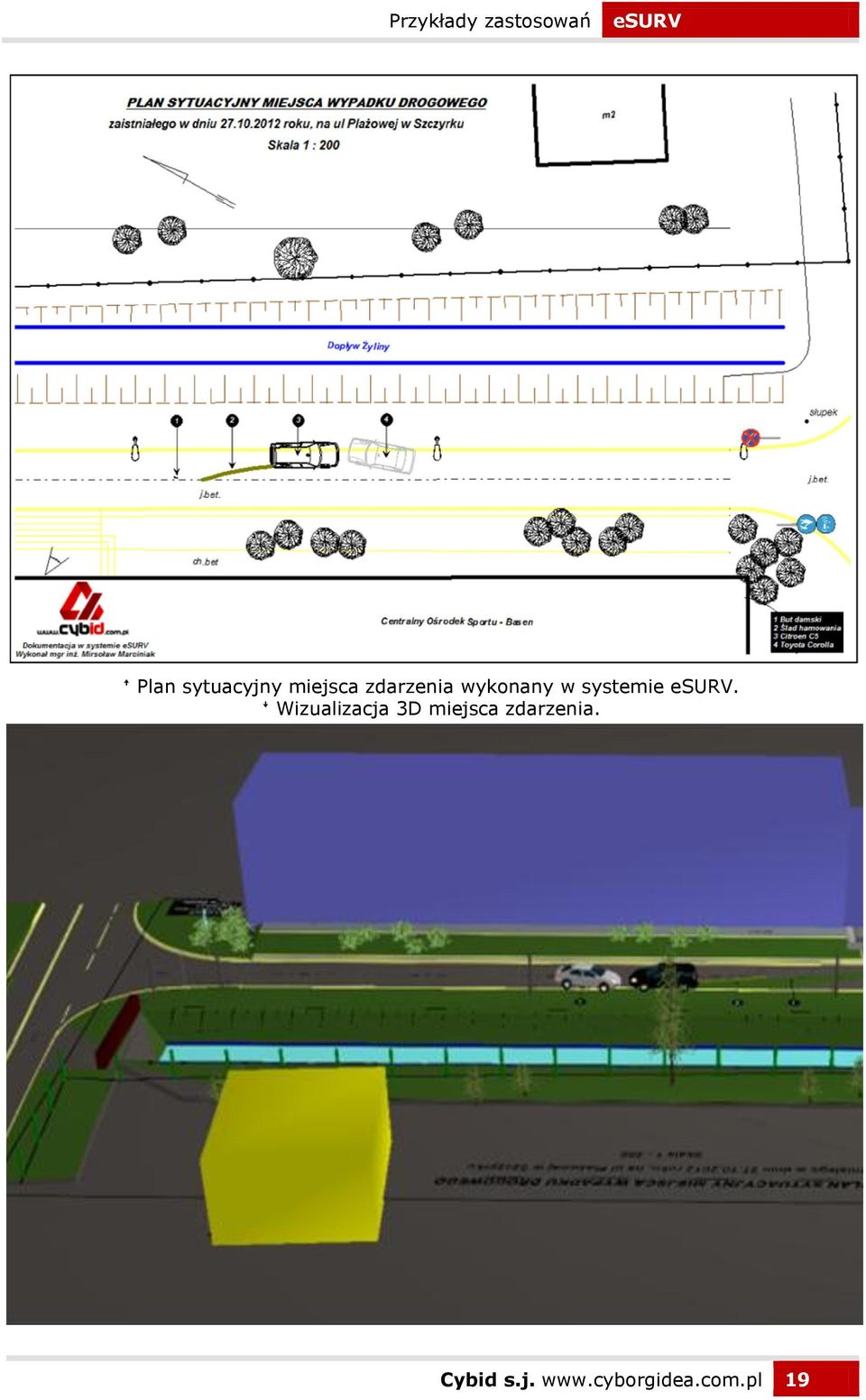

19 ꜛ Plan sytuacyjny miejsca zdarzenia wykonany w systemie. ꜜ Wizualizacja 3D miejsca zdarzenia. Cybid s.j. 19

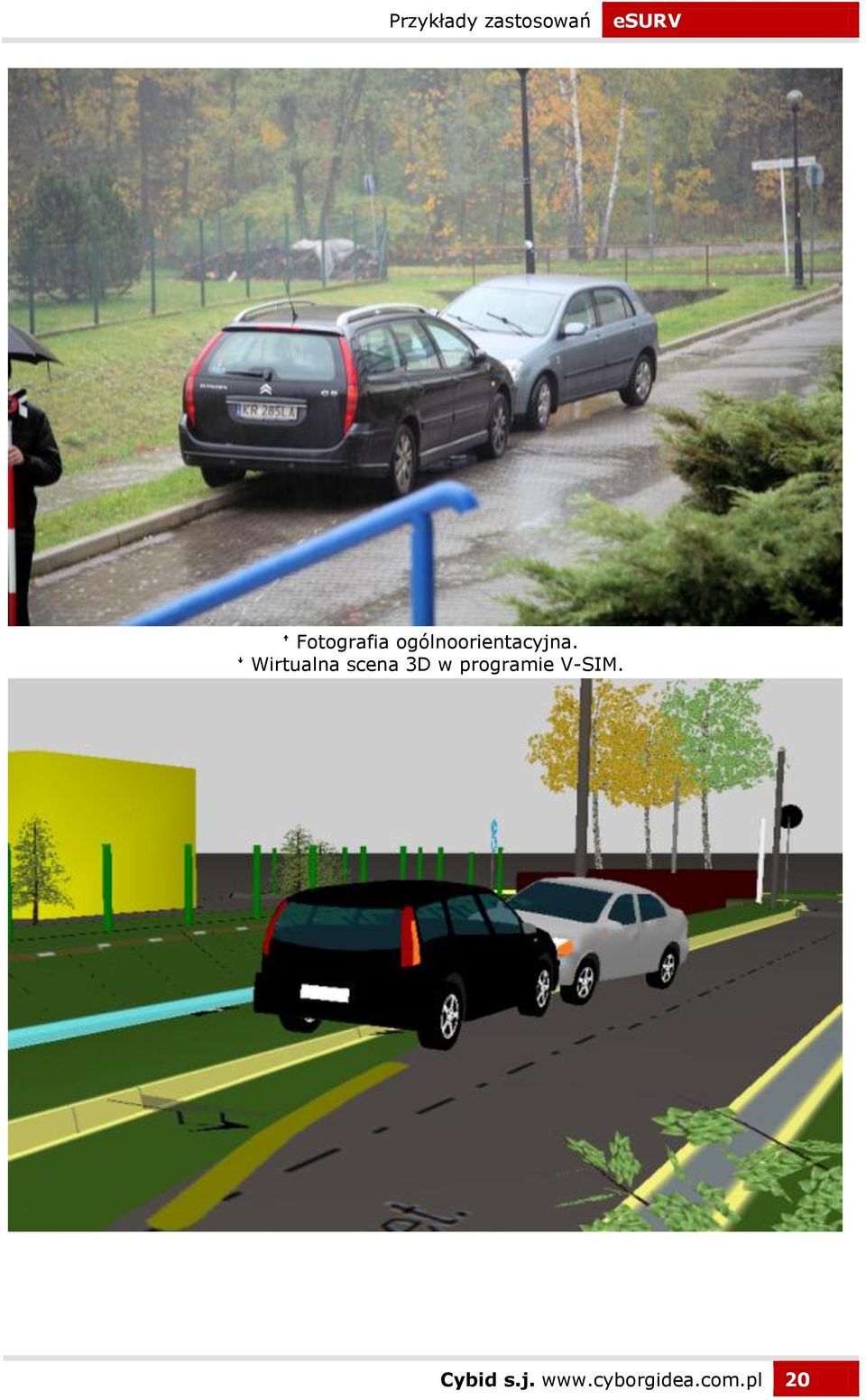

20 ꜛ Fotografia ogólnoorientacyjna. ꜜ Wirtualna scena 3D w programie V-SIM. Cybid s.j. 20

21 PRZYKŁAD 8 Symulacja wypadku drogowego Data: 29 listopada 2012 roku. Miejsce: wewnętrzny plac KWP w Bydgoszczy. Opis zdarzenia: zderzenie dwóch pojazdów. Rodzaj wykonanej dokumentacji: Plan sytuacyjny z miejsca zdarzenia Wizualizacja 3D Cybid s.j. 21

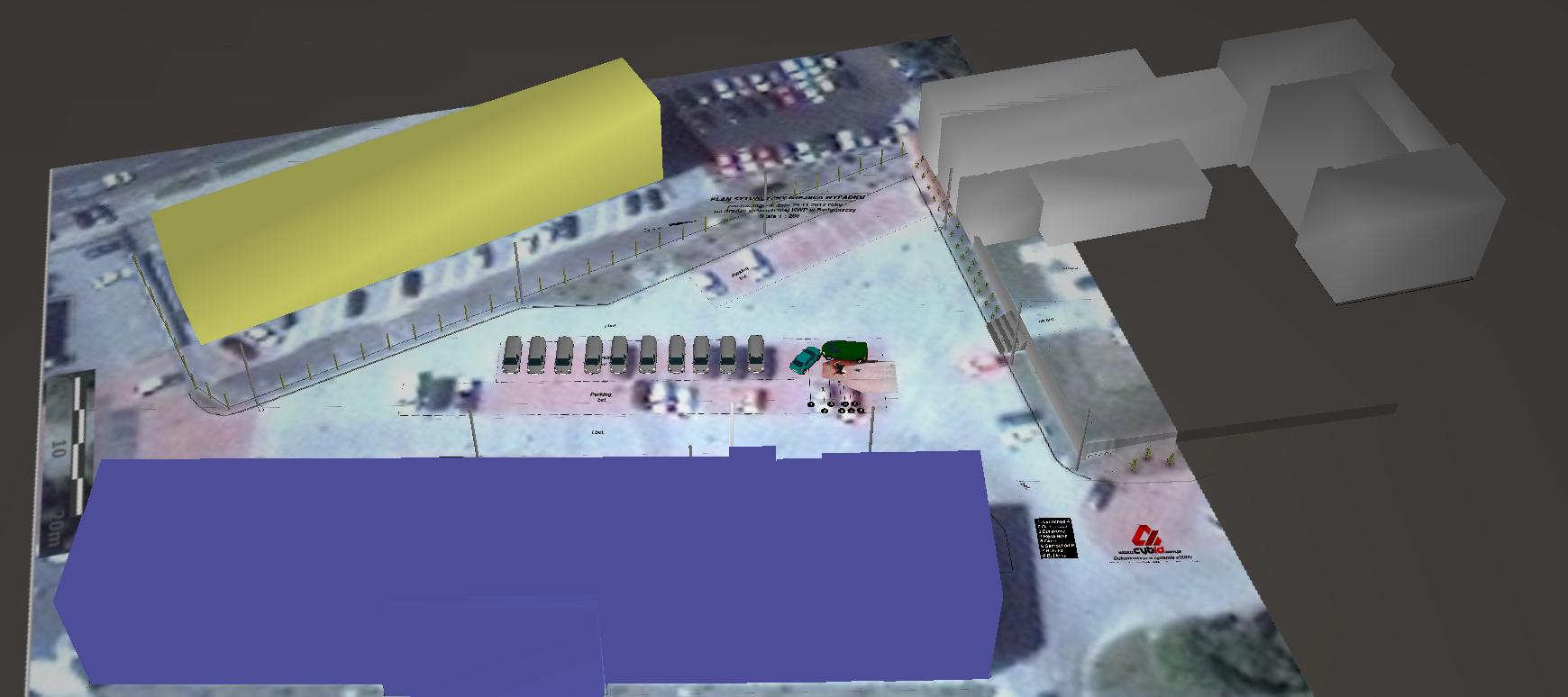

22 ꜛ Plan sytuacyjny miejsca zdarzenia z fotoplanem śladów wykonany w systemie. ꜜ Wizualizacja 3D miejsca zdarzenia z fotorealistyczną teksturą pokrycia terenu. Cybid s.j. 22

23 ꜛ Fotografia ogólnoorientacyjna. ꜜ Wirtualna scena 3D w programie V-SIM. Cybid s.j. 23

24 PRZYKŁAD 9 Eksperyment procesowy Data: 14 stycznia 2013 roku. Miejsce: droga krajowa numer 9. Cel eksperymentu: określenie wpływu topografii pasa drogowego w sytuacji gdy kierowca samochodu osobowego włączając się do ruchu nie dostrzega nadjeżdżającego motocyklisty. Eksperyment polegał na pomiarze topografii miejsca zdarzenia, z uwzględnieniem widoczności wzajemnej uczestników zdarzenia. W trakcie eksperymentu wykonywano zarówno pomiar sytuacyjny oraz wysokościowy miejsca zdarzenia na odcinku ponad 600 metrów. Rodzaj wykonanej dokumentacji: Plan sytuacyjny miejsca eksperymentu procesowego Profil podłużny drogi Profile proprzeczne drogi Analiza zakresu widoczności Cybid s.j. 24

25 Cybid s.j. 25

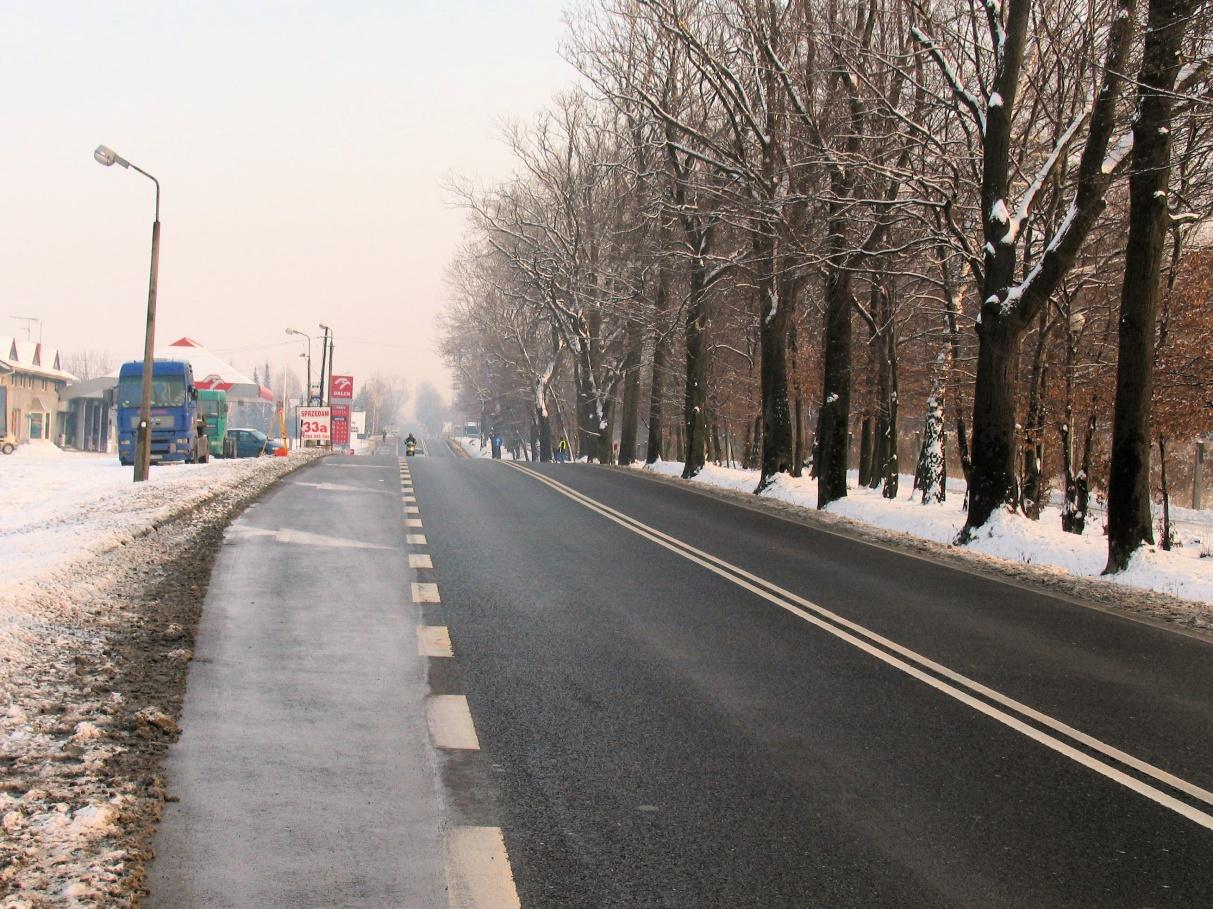

26 ꜛ Fragment analizy zakresu widocznoiści. ꜛ Fotografia ogólnoorientacyjna. Cybid s.j. 26

27 PRZYKŁAD 10 Symulacja zdarzenia kryminalnego Data: 8 marca 2013 roku. Miejsce: biuro firmy CYBID w Krakowie. Opis zdarzenia: włamanie do biura. Rodzaj wykonanej dokumentacji: Plan sytuacyjny z miejsca zdarzenia z fotoplanem śladów Fotoplan śladów traseologicznych Cybid s.j. 27

28 ꜛ Fotografia ogólnoorientacyjna. ꜜ Szkic roboczy wykonany z trzech stanowisk pomiarowych. Cybid s.j. 28

29 ꜛ Plan sytuacyjny miejsca zdarzenia z fotoplanem śladów wykonany w systemie. ꜜ Fotoplan śladów traseologicznytch. Cybid s.j. 29

30 PRZYKŁAD 11 Symulacja zdarzenia kryminalnego Data: 12 marca 2013 roku. Miejsce: biuro firmy CYBID w Krakowie. Opis zdarzenia: Labolatorium Szkoły Policji w Pile. Rodzaj wykonanej dokumentacji: Plan sytuacyjny z miejsca zdarzenia z fotoplanem śladów Fotoplan śladów plam krwawych Cybid s.j. 30

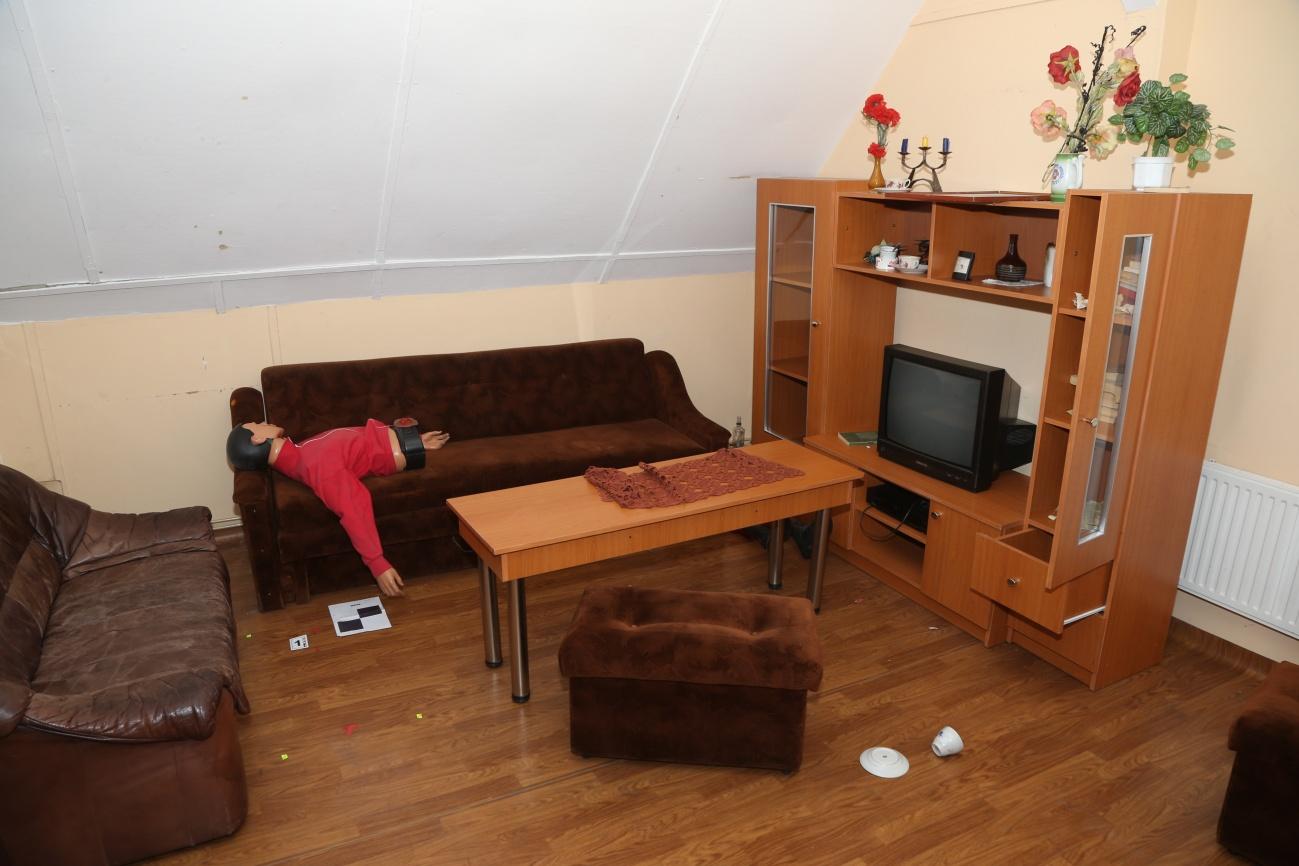

31 ꜛ Fotografia ogólnoorientacyjna. ꜜ Szkic roboczy wykonany z dwóch stanowisk pomiarowych. Cybid s.j. 31

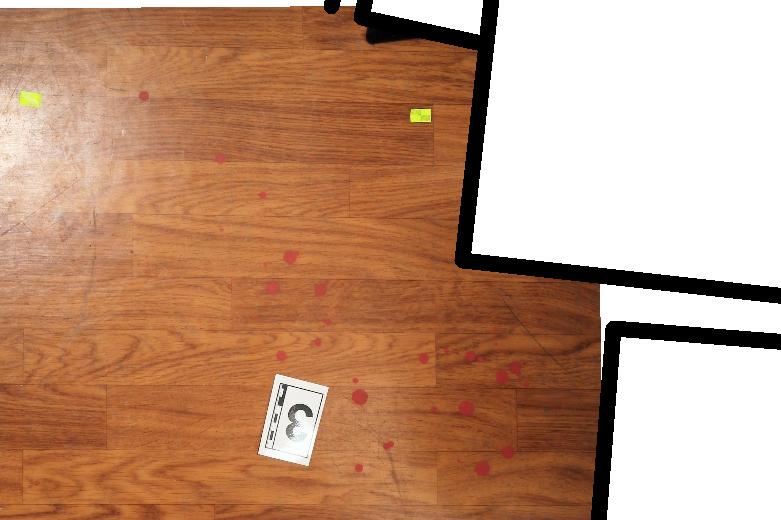

32 ꜛ Plan sytuacyjny miejsca zdarzenia z fotoplanem śladów wykonany w systemie. ꜜ Fotoplan śladów plam krwawych. 0,015m Cybid s.j. 32

33 PRZYKŁAD 12 Symulacja zamachu terrorystycznego Data: 14 marca 2013 roku. Miejsce: poligon Szkoły Policji w Pile. Opis zdarzenia: wybuch samochodu pułapki. Rodzaj wykonanej dokumentacji: Plan sytuacyjny z miejsca zdarzenia z fotoplanem strefy wybuchu Wizualizacja 3D Cybid s.j. 33

34 ꜛ Plan sytuacyjny miejsca zdarzenia z fotoplanem strefy wybuchu wykonany w systemie Cybid s.j. 34

35 ꜜ Fotografia ogólnoorientacyjna. ꜜ Wizualizacja 3D. Cybid s.j. 35

36 PRZYKŁAD 13 Symulacja zdarzenia kryminalnego Data: 12 kwietnia 2013 roku. Miejsce: Hala Tagów MT Polska w Warszawie. Opis zdarzenia: włamanie ze śladami morderstwa. Rodzaj wykonanej dokumentacji: Rzut krzyżowy miejsca zdarzenia z fotoplanem sladów plam krwawych Cybid s.j. 36

37 ꜛ Rzut krzyżowy miejsca zdarzenia z fotoplanem plam krwawych wykonany w systemie. ꜜ Fotografia ogólnoorientacyjna. Cybid s.j. 37

38 PRZYKŁAD 14 Symulacja wypadku drogowego Data: 9 maja 2013 roku. Miejsce: ul. Kilińskiego, Siedlce Opis zdarzenia: wypadek drogowy z udziałem grupy pieszych. Rodzaj wykonanej dokumentacji: Plan sytuacyjny z miejsca zdarzenia Wizualizacja 3D Symulacja zdarzenia Cybid s.j. 38

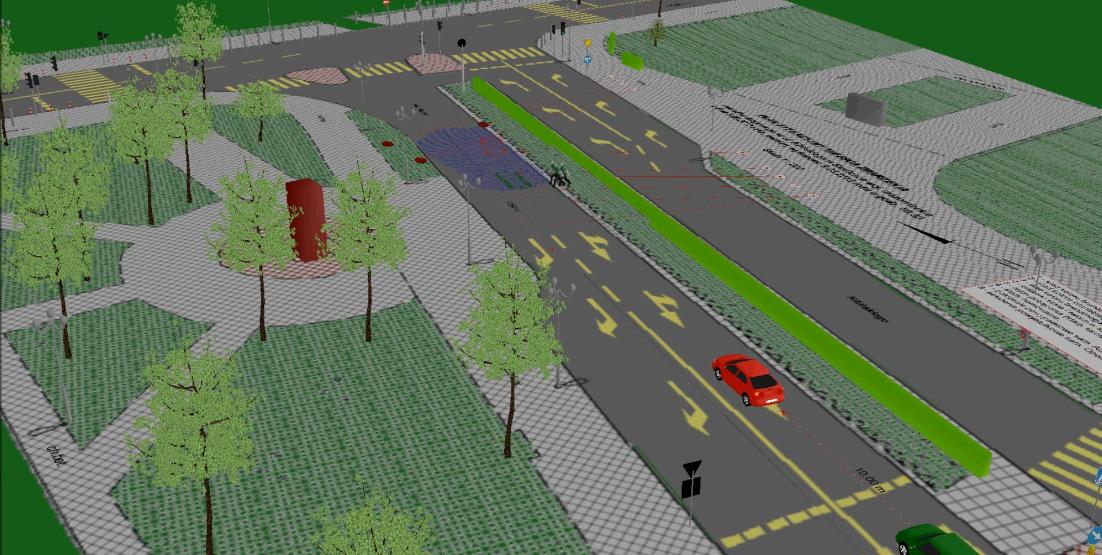

39 ꜛ Plan sytuacyjny z miejsca zdarzenia wykonany w systemie. ꜜ Wizualizacja 3D miejsca zdarzenia z fotorealistyczną teksturą fragmentu jezdni. Cybid s.j. 39

40 ꜛ Fotografia ogólnoorientacyjna. Cybid s.j. 40

41 PRZYKŁAD 15 Symulacja wypadku drogowego Data: 3 lipca 2013 roku. Miejsce: ul. Baczyńskiego CSP w Legionowie. Opis zdarzenia: wypadek drogowy z udziałem motocyklisty. Rodzaj wykonanej dokumentacji: Plan sytuacyjny z miejsca zdarzenia Wizualizacja 3D z fotorealistyczną teksturą Cybid s.j. 41

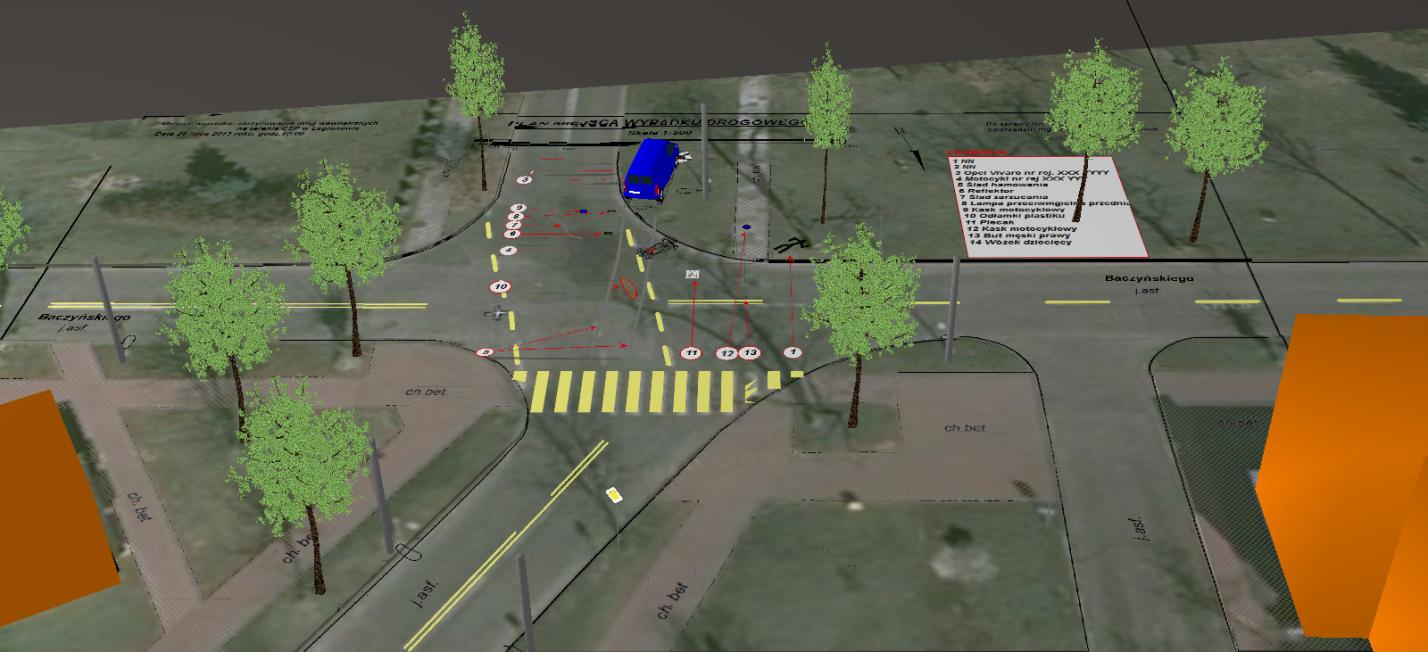

42 ꜛ Plan sytuacyjny z miejsca zdarzenia wykonany w systemie. ꜜ Wizualizacja 3D miejsca zdarzenia z fotorealistyczną teksturą. Cybid s.j. 42

43 ꜛ Fotografia ogólnoorientacyjna. ꜜ Wirtualna scena 3D w programie V-SIM. Cybid s.j. 43

44 PRZYKŁAD 16 Symulacja zdarzenia kryminalnego Data: 11 lipca 2013 roku. Miejsce: ul. Baczyńskiego CSP w Legionowie Opis zdarzenia: morderstwo w otwartej przestrzeni. Rodzaj wykonanej dokumentacji: Plan sytuacyjny z miejsca zdarzenia Wizualizacja 3D Cybid s.j. 44

45 ꜛ Plan sytuacyjny z miejsca zdarzenia wykonany w systemie. Cybid s.j. 45

46 ꜜ Wizualizacja 3D miejsca zdarzenia. Cybid s.j. 46

47 PRZYKŁAD 17 Symulacja zdarzenia kryminalnego Data: 28 sierpień 2013 roku. Miejsce: filia biura firmy CYBID w Krakowie. Opis zdarzenia: morderstwo. Rodzaj wykonanej dokumentacji: Plan sytuacyjny z miejsca zdarzenia Cybid s.j. 47

48 ꜛ Plan sytuacyjny z miejsca zdarzenia wykonany w systemie. Cybid s.j. 48

49 PRZYKŁAD 18 Symulacja wypadku drogowego Data: 25 września 2013 roku. Miejsce: droga wewnętrzna na terenie Wojskowego Zespołu Wypoczynkowego, Kościelisko. Opis zdarzenia: wypadek drogowy z udziałem rowerzysty. Rodzaj wykonanej dokumentacji: Plan sytuacyjny z miejsca zdarzenia z fotoplanem śladów Wizualizacja 3D Cybid s.j. 49

50 ꜛ Plan sytuacyjny z miejsca zdarzenia z fotoplanem śladów wykonany w systemie. ꜜ Wizualizacja 3D miejsca zdarzenia. Cybid s.j. 50
