PROJEKT TECHNICZNY ELEKTRYCZNA. Remont instalacji elektrycznej wewnętrznej przedszkola nr 14 Maluszek przy ul. Bardowskiego 6 w Ostrowie Wlkp.

Transkrypt

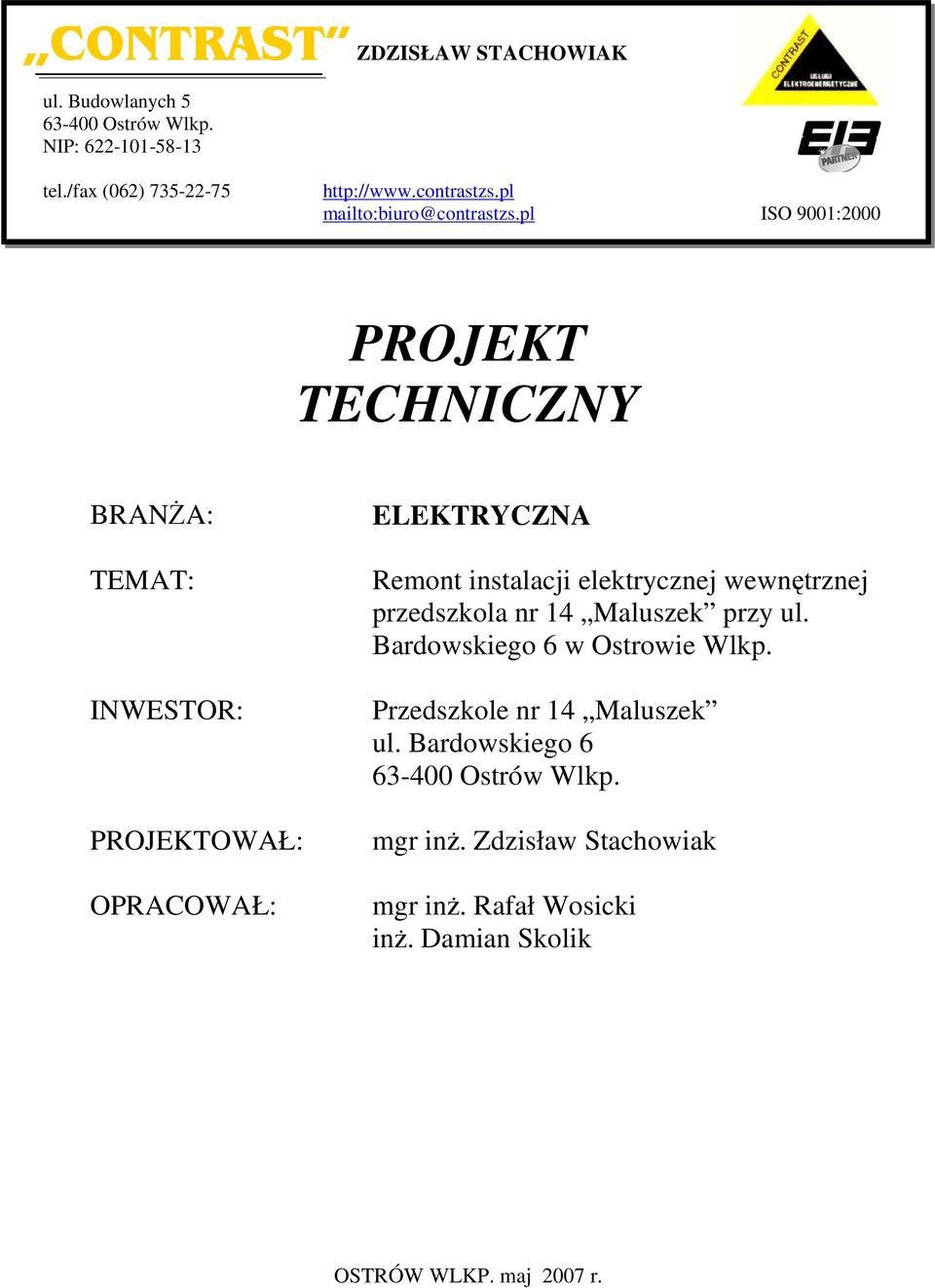

1 CONTRAST ZDZISŁAW STACHOWIAK ul. Budowlanych Ostrów Wlkp. NIP: tel./fax (062) mailto:biuro@contrastzs.pl ISO 9001:2000 PROJEKT TECHNICZNY BRANŻA: TEMAT: INWESTOR: PROJEKTOWAŁ: OPRACOWAŁ: ELEKTRYCZNA Remont instalacji elektrycznej wewnętrznej przedszkola nr 14 Maluszek przy ul. Bardowskiego 6 w Ostrowie Wlkp. Przedszkole nr 14 Maluszek ul. Bardowskiego Ostrów Wlkp. mgr inż. Zdzisław Stachowiak mgr inż. Rafał Wosicki inż. Damian Skolik OSTRÓW WLKP. maj 2007 r.

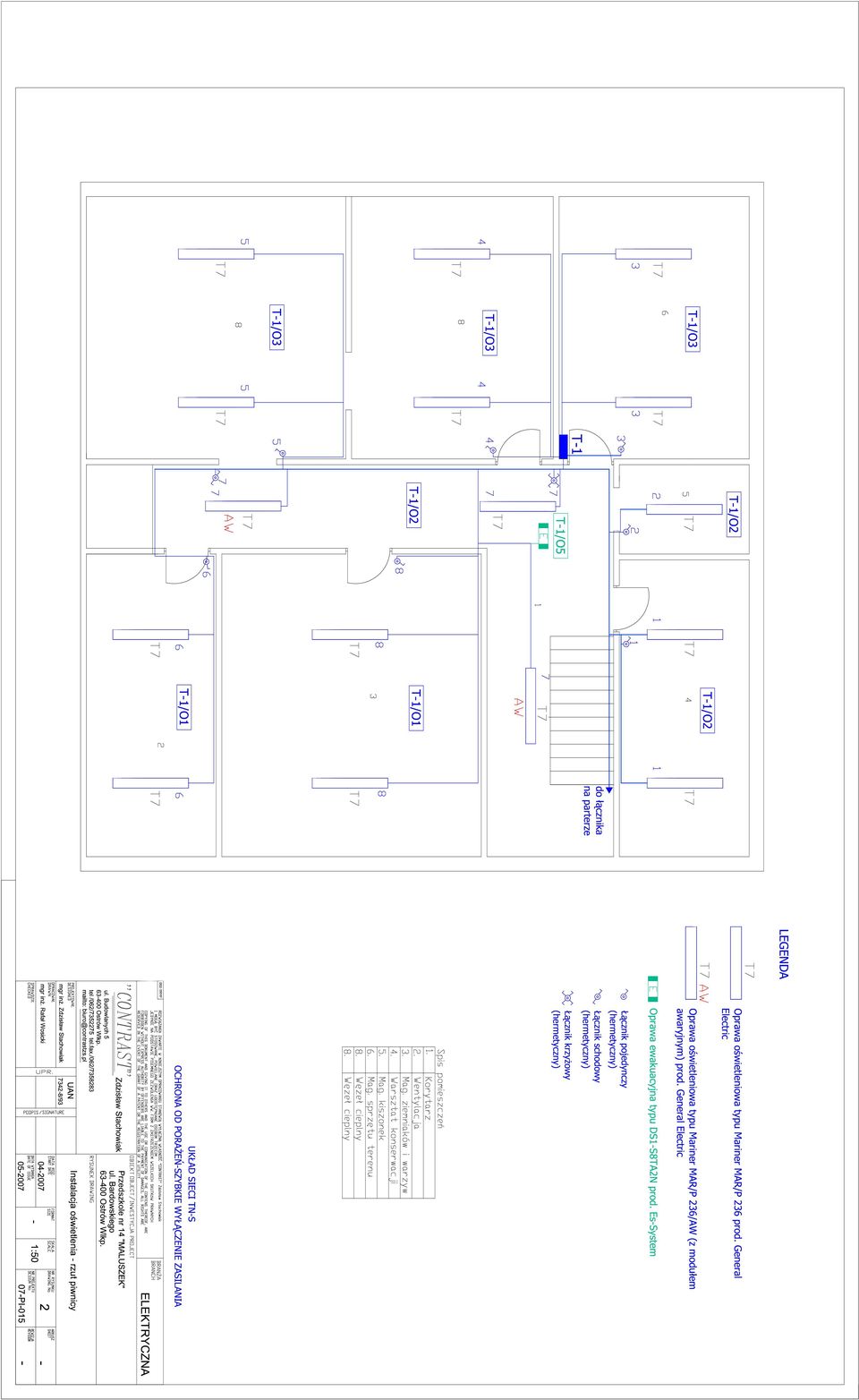

2 SPIS TREŚCI 1. Strona tytułowa. 2. Spis treści. 3. Opis techniczny. 4. Obliczenia techniczne 5. Rysunki Instalacja oświetlenia rzut parteru rys. nr Instalacja oświetlenia rzut piwnicy rys. nr Instalacja gniazd wtyczkowych rzut parteru rys. nr Instalacja gniazd wtyczkowych rzut piwnicy rys. nr Rozdzielnica główna RG, tablica pomiarowa TP rys. nr Tablica bezpiecznikowa T-1 (piwnica) rys. nr Tablica bezpiecznikowa T-2 rys. nr Tablica bezpiecznikowa T-3 rys. nr 8

3 O P I S T E C H N I C Z N Y 1/ Przedmiot opracowania: Przedmiotem niniejszego opracowania jest projekt techniczny remontu instalacji elektrycznej wewnętrznej przedszkola nr 14 Maluszek przy ul. Bardowskiego w Ostrowie Wlkp. 2/ Podstawa opracowania Dokumentację opracowano na podstawie: - zlecenia inwestora, - projektu powykonawczego istniejącej inst. elektrycznej, - wizji w terenie, - przepisów, zarządzeń i obowiązujących norm. 3/ Zakres projektu: - inwentaryzacja aktualnego stanu instalacji elektrycznej i założenia wstępne, - rozdzielnica główna RG, tablica pomiarowa TP, - tablice bezpiecznikowe obiektowe, - wyłączenia pożarowe, - instalacja oświetlenia podstawowego, instalacja gniazd wtyczkowych oraz zasilania urządzeń technologicznych kuchni, - instalacja oświetlenia awaryjnego i ewakuacyjnego, - instalacja siły, - instalacja ochrony przeciwporażeniowej, - instalacja ochrony przepięciowej, - wytyczne do planu BIOZ Inwentaryzacja aktualnego stanu instalacji elektrycznej i założenia wstępne W kwietniu br. przeprowadzono inwentaryzację stanu instalacji elektrycznej obiektu. Instalacja wykonana jest w układzie sieci TN-C przewodami aluminiowymi. Rozdzielnica główna oraz tablice bezpiecznikowe obiektowe wykonane są jako skrzynkowe żeliwne starego typu. Na obiekcie zamontowane są oprawy oświetleniowe świetlówkowe oraz żarowe starego typu, brak oświetlenia awaryjnego i ewakuacyjnego zgodnego z aktualnymi normami i przepisami. Przewiduje się wymianę całej instalacji elektrycznej wewnętrznej: wymiana rozdzielnicy głównej i tablic bezpiecznikowych obiektowych, wymiana opraw oświetleniowych oraz osprzętu, wymiana oprzewodowania wraz z wewnętrznymi liniami zasilającymi poszczególne tablice bezpiecznikowe. Projektuje się także montaż oświetlenia awaryjnego i ewakuacyjnego. Projekt przewiduje podział prac remontowych na następujące etapy: a) etap I wymiana rozdzielnicy głównej RG oraz tablic bezpiecznikowych obiektowych T-1 i T-2, wymiana instalacji elektrycznej sal 1-5, b) etap II wymiana instalacji elektrycznej sali nr 6, kuchni oraz zaplecza technicznego kuchni, c) etap III wymiana instalacji elektrycznej w części socjalno-administracyjnej oraz w piwnicy.

4 3.2. Rozdzielnica główna RG, tablica pomiarowa TP Zaprojektowano rozdzielnicę główną (w miejsce istniejącej rozdz. RG) w oparciu o katalog szaf firmy SCHRACK typu AS o wymiarach (2000x1000x400)mm. Rozdzielnicę RG wyposażyć należy w: rozłączniki bezpiecznikowe, wyłączniki nadmiarowo-prądowe, wyłączniki różnicowo-prądowe, wyłączniki nadmiarowo-prądowe z członem różnicowo-prądowym, styczniki, przekaźniki bistabilne sterujące oświetleniem ciągów komunikacyjnych oraz stycznik, automat zmierzchowy i programator cyfrowy sterujące oświetleniem zewnętrznym. Z rozdzielnicy tej zasilić należy następujące odbiory zaplecza socjalnoadministracyjnego: oświetlenie ogólne, oświetlenie ewakuacyjne, gniazda wtyczkowe 230V, odbiory technologiczne kuchni, wentylację kuchni, centralę alarmową, oświetlenie zewnętrzne, oświetlenie oraz gniazda wtyczkowe 230V sali nr 6 oraz tablice bezpiecznikowe obiektowe: T-1 tablicę bezpiecznikową piwnicy, T-2 tablicę bezpiecznikową sal 1-3, T-3 tablicę bezpiecznikową sal 4-5, istniejącą tablicę węzła cieplnego. Projektuje się przeniesienie istniejącego układu pomiaru energii elektrycznej z istniejącej rozdzielnicy głównej RG do projektowanej tablicy pomiarowej TP montowanej obok nowoprojektowanej rozdzielnicy głównej RG. UWAGA: Przed rozplombowaniem istniejącego układu pomiarowego należy powiadomić Wydział Pomiarów Rejonu Energetycznego Ostrów z prośbą o zgodę o zerwanie plomb pomiarowych, oraz po przeniesieniu istniejącego licznika energii elektrycznej do nowoprojektowanej rozdzielnicy głownej RG - zgłosić układ do sprawdzenia i oplombowania. Zaprojektowano tablicę pomiarową TP w wykonaniu natynkowym, w oparciu o katalog firmy LEGRAND typu Atlantic (nr ref ) o wymiarach (1000x600x250)mm. Tablicę tą wyposażyć należy w rozłącznik izolacyjny typu DPX-IS 160A z wyzwalaczem wzrostowym prod. LEGRAND spełniający w obwodach funkcję wyłącznika pożarowego oraz podstawę pod trójfazowy licznik energii elektrycznej. Aparaty w tablicy TP przystosować należy do plombowania. Z rozdzielnicy tej zasilić należy projektowaną rozdzielnicę główną kablem typu YKY 5x35. Połączenia wewnętrzne rozdzielnicy głównej RG oraz tablicy pomiarowej TP wykonać przewodem o izolacji 750V. Szczegóły związane z budową i wyposażeniem rozdzielnicy RG oraz tablicy TP pokazano na rys. nr Tablice bezpiecznikowe obiektowe Dla obiektu zaprojektowano następujące tablice bezpiecznikowe: a) tablica bezpiecznikowa T-1 w miejsce demontowanej tablicy T-4 w piwnicy. Zaprojektowano tablicę T-1 w wykonaniu natynkowym, w oparciu o katalog firmy LEGRAND typu Atlantic (nr ref ) o wymiarach (500x400x200)mm + wkład modułowy (nr ref ). Tablicę tą wyposażyć należy w rozłącznik izolacyjny typu FR 304/63A prod. LEGRAND, wyłączniki nadmiarowo-prądowe, wyłączniki różnicowo-prądowe oraz wyłącznik silnikowy. Z tablicy tej zasilić należy następujące odbiory piwnicy: oświetlenie ogólne, oświetlenie ewakuacyjne, gniazda wtyczkowe 230V, pompę odwadniającą.

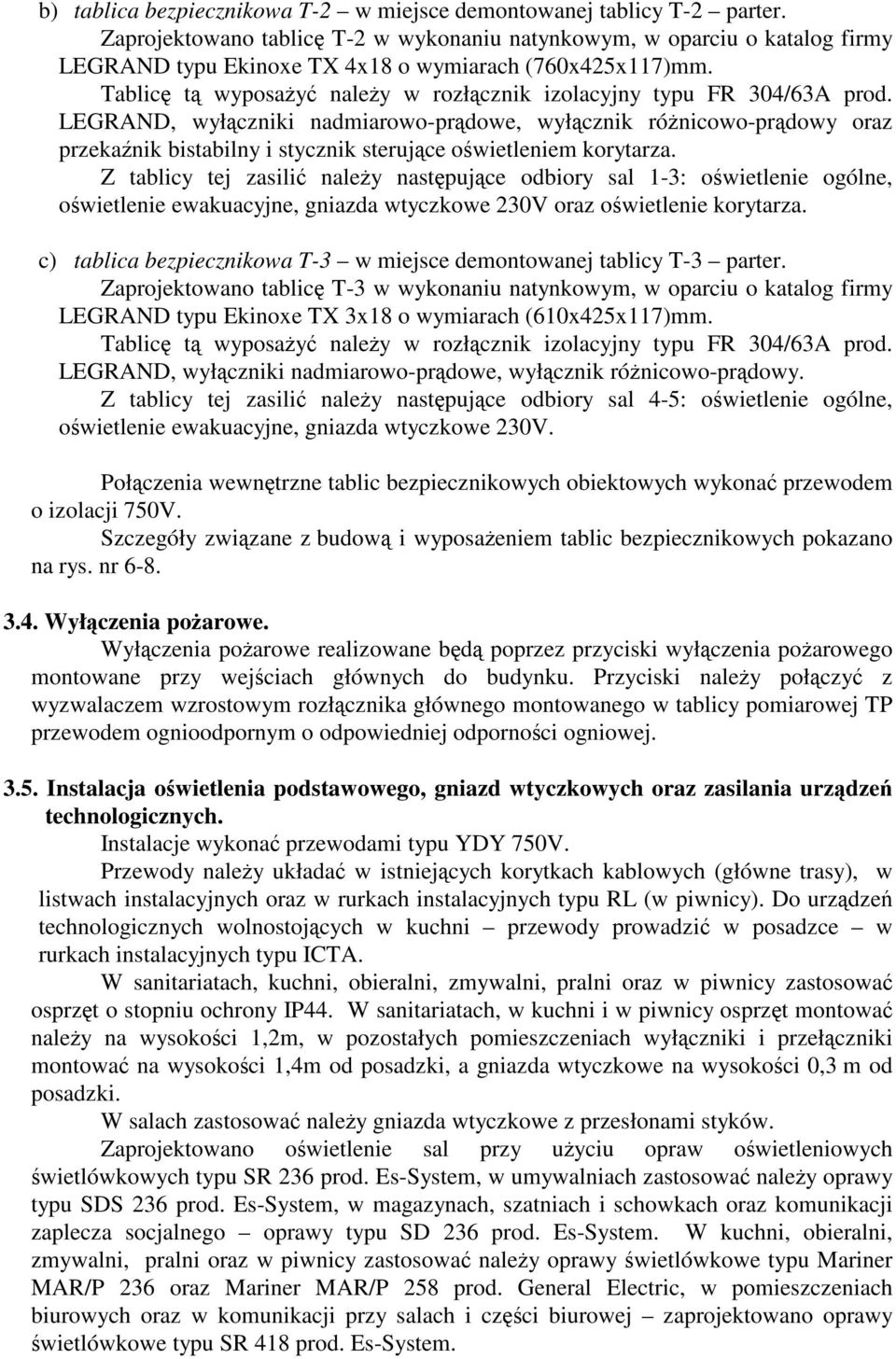

5 b) tablica bezpiecznikowa T-2 w miejsce demontowanej tablicy T-2 parter. Zaprojektowano tablicę T-2 w wykonaniu natynkowym, w oparciu o katalog firmy LEGRAND typu Ekinoxe TX 4x18 o wymiarach (760x425x117)mm. Tablicę tą wyposażyć należy w rozłącznik izolacyjny typu FR 304/63A prod. LEGRAND, wyłączniki nadmiarowo-prądowe, wyłącznik różnicowo-prądowy oraz przekaźnik bistabilny i stycznik sterujące oświetleniem korytarza. Z tablicy tej zasilić należy następujące odbiory sal 1-3: oświetlenie ogólne, oświetlenie ewakuacyjne, gniazda wtyczkowe 230V oraz oświetlenie korytarza. c) tablica bezpiecznikowa T-3 w miejsce demontowanej tablicy T-3 parter. Zaprojektowano tablicę T-3 w wykonaniu natynkowym, w oparciu o katalog firmy LEGRAND typu Ekinoxe TX 3x18 o wymiarach (610x425x117)mm. Tablicę tą wyposażyć należy w rozłącznik izolacyjny typu FR 304/63A prod. LEGRAND, wyłączniki nadmiarowo-prądowe, wyłącznik różnicowo-prądowy. Z tablicy tej zasilić należy następujące odbiory sal 4-5: oświetlenie ogólne, oświetlenie ewakuacyjne, gniazda wtyczkowe 230V. Połączenia wewnętrzne tablic bezpiecznikowych obiektowych wykonać przewodem o izolacji 750V. Szczegóły związane z budową i wyposażeniem tablic bezpiecznikowych pokazano na rys. nr Wyłączenia pożarowe. Wyłączenia pożarowe realizowane będą poprzez przyciski wyłączenia pożarowego montowane przy wejściach głównych do budynku. Przyciski należy połączyć z wyzwalaczem wzrostowym rozłącznika głównego montowanego w tablicy pomiarowej TP przewodem ognioodpornym o odpowiedniej odporności ogniowej Instalacja oświetlenia podstawowego, gniazd wtyczkowych oraz zasilania urządzeń technologicznych. Instalacje wykonać przewodami typu YDY 750V. Przewody należy układać w istniejących korytkach kablowych (główne trasy), w listwach instalacyjnych oraz w rurkach instalacyjnych typu RL (w piwnicy). Do urządzeń technologicznych wolnostojących w kuchni przewody prowadzić w posadzce w rurkach instalacyjnych typu ICTA. W sanitariatach, kuchni, obieralni, zmywalni, pralni oraz w piwnicy zastosować osprzęt o stopniu ochrony IP44. W sanitariatach, w kuchni i w piwnicy osprzęt montować należy na wysokości 1,2m, w pozostałych pomieszczeniach wyłączniki i przełączniki montować na wysokości 1,4m od posadzki, a gniazda wtyczkowe na wysokości 0,3 m od posadzki. W salach zastosować należy gniazda wtyczkowe z przesłonami styków. Zaprojektowano oświetlenie sal przy użyciu opraw oświetleniowych świetlówkowych typu SR 236 prod. Es-System, w umywalniach zastosować należy oprawy typu SDS 236 prod. Es-System, w magazynach, szatniach i schowkach oraz komunikacji zaplecza socjalnego oprawy typu SD 236 prod. Es-System. W kuchni, obieralni, zmywalni, pralni oraz w piwnicy zastosować należy oprawy świetlówkowe typu Mariner MAR/P 236 oraz Mariner MAR/P 258 prod. General Electric, w pomieszczeniach biurowych oraz w komunikacji przy salach i części biurowej zaprojektowano oprawy świetlówkowe typu SR 418 prod. Es-System.

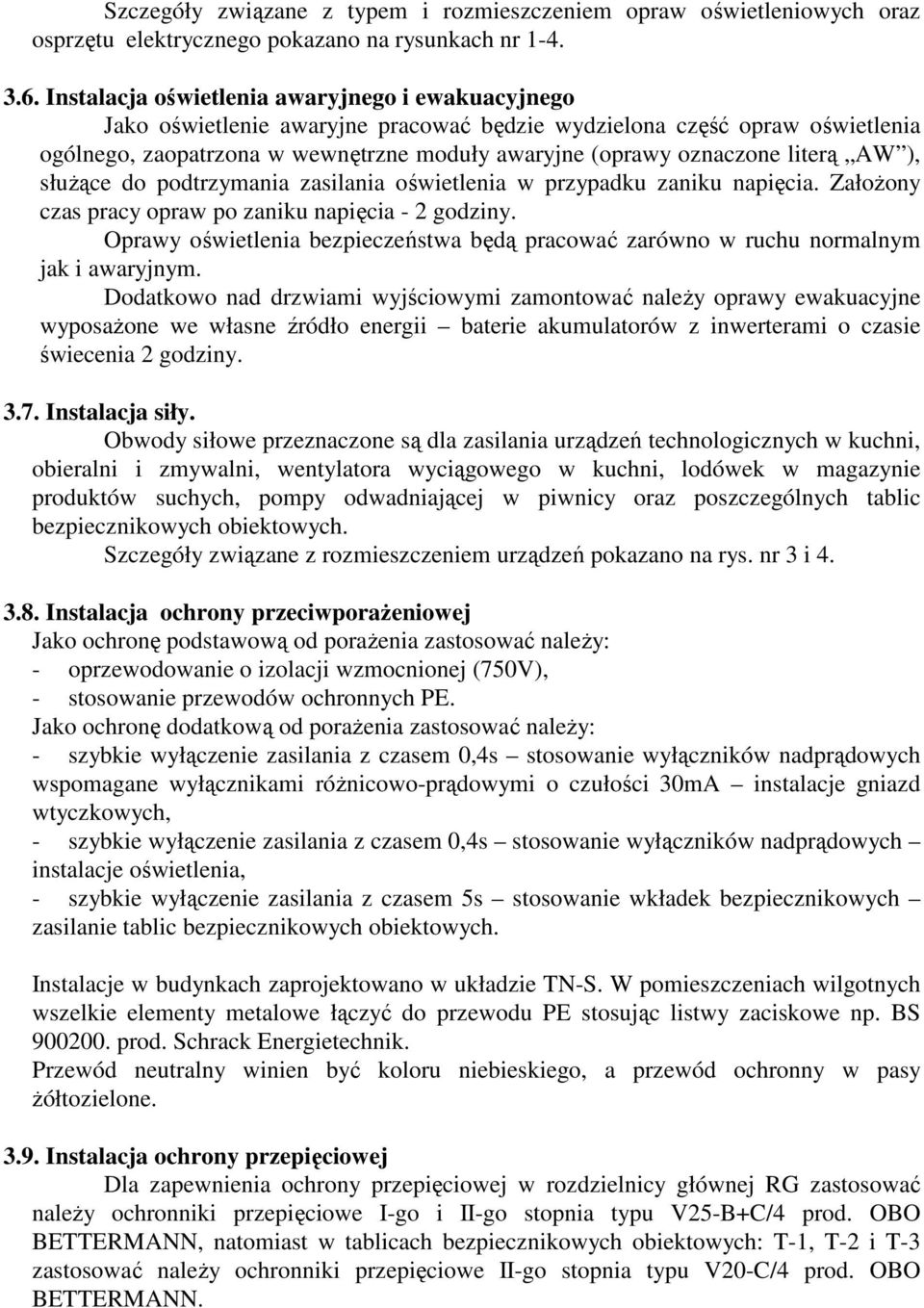

6 Szczegóły związane z typem i rozmieszczeniem opraw oświetleniowych oraz osprzętu elektrycznego pokazano na rysunkach nr Instalacja oświetlenia awaryjnego i ewakuacyjnego Jako oświetlenie awaryjne pracować będzie wydzielona część opraw oświetlenia ogólnego, zaopatrzona w wewnętrzne moduły awaryjne (oprawy oznaczone literą AW ), służące do podtrzymania zasilania oświetlenia w przypadku zaniku napięcia. Założony czas pracy opraw po zaniku napięcia - 2 godziny. Oprawy oświetlenia bezpieczeństwa będą pracować zarówno w ruchu normalnym jak i awaryjnym. Dodatkowo nad drzwiami wyjściowymi zamontować należy oprawy ewakuacyjne wyposażone we własne źródło energii baterie akumulatorów z inwerterami o czasie świecenia 2 godziny Instalacja siły. Obwody siłowe przeznaczone są dla zasilania urządzeń technologicznych w kuchni, obieralni i zmywalni, wentylatora wyciągowego w kuchni, lodówek w magazynie produktów suchych, pompy odwadniającej w piwnicy oraz poszczególnych tablic bezpiecznikowych obiektowych. Szczegóły związane z rozmieszczeniem urządzeń pokazano na rys. nr 3 i Instalacja ochrony przeciwporażeniowej Jako ochronę podstawową od porażenia zastosować należy: - oprzewodowanie o izolacji wzmocnionej (750V), - stosowanie przewodów ochronnych PE. Jako ochronę dodatkową od porażenia zastosować należy: - szybkie wyłączenie zasilania z czasem 0,4s stosowanie wyłączników nadprądowych wspomagane wyłącznikami różnicowo-prądowymi o czułości 30mA instalacje gniazd wtyczkowych, - szybkie wyłączenie zasilania z czasem 0,4s stosowanie wyłączników nadprądowych instalacje oświetlenia, - szybkie wyłączenie zasilania z czasem 5s stosowanie wkładek bezpiecznikowych zasilanie tablic bezpiecznikowych obiektowych. Instalacje w budynkach zaprojektowano w układzie TN-S. W pomieszczeniach wilgotnych wszelkie elementy metalowe łączyć do przewodu PE stosując listwy zaciskowe np. BS prod. Schrack Energietechnik. Przewód neutralny winien być koloru niebieskiego, a przewód ochronny w pasy żółtozielone Instalacja ochrony przepięciowej Dla zapewnienia ochrony przepięciowej w rozdzielnicy głównej RG zastosować należy ochronniki przepięciowe I-go i II-go stopnia typu V25-B+C/4 prod. OBO BETTERMANN, natomiast w tablicach bezpiecznikowych obiektowych: T-1, T-2 i T-3 zastosować należy ochronniki przepięciowe II-go stopnia typu V20-C/4 prod. OBO BETTERMANN.

7 3.10. Wytyczne do planu BIOZ. Na zakres robót przewidzianych niniejszą dokumentacją, kierownik robót zobowiązany jest do sporządzenia planu BIOZ, przy czym szczególną uwagę należy zwrócić na: - roboty montażowe, - maszyny i inne urządzenia techniczne użyte do wykonania robót, Przed przystąpieniem do wykonywania robót, wykonawca powinien zapoznać się z niniejszą dokumentacją. Cały sprzęt mechaniczny wykorzystywany do wykonywania robót powinien być eksploatowany i obsługiwany zgodnie z instrukcją producenta. Ponadto powinien być utrzymywany w stanie zapewniającym jego sprawność, być obsługiwany przez przeszkolony personel, a także być stosowany wyłącznie do prac, do jakich został przeznaczony. W przypadku kiedy podczas pracy urządzenia nastąpi jakiekolwiek jego uszkodzenie, należy bezzwłocznie je unieruchomić i odłączyć od zasilania w energię elektryczną. Zabrania się dokonywania jakichkolwiek napraw podczas pracy urządzenia. Maszyny i inne urządzenia techniczne, w tym narzędzia ręczne o napędzie elektrycznym, przed rozpoczęciem pracy i przy zmianie obsługi powinny być sprawdzone pod względem sprawności technicznej i bezpiecznego sposobu ich użytkowania. Operatorzy sprzętu mechanicznego o napędzie silnikowym powinni posiadać wymagane kwalifikacje. Roboty montażowe elementów prefabrykowanych wielkowymiarowych, mogą być wykonywane na podstawie projektu montażowego i planu BIOZ, przez pracowników zapoznanych z instrukcją organizacji montażu oraz rodzajem używanych maszyn i urządzeń technicznych. Szczegółowe informacje dotyczące sporządzenia planu BIOZ oraz samego bezpieczeństwa i ochrony zdrowia podczas wykonywania robót budowlanych podaje Rozporządzenie Ministra Infrastruktury z dnia r. Dz. U. nr 120, poz i 1126 z 2003r. oraz Rozporządzenie Ministra Infrastruktury z dnia r. Dz. U. nr 47, poz. 401 z 2003r. 4. Uwagi końcowe Całość prac wykonać zgodnie z aktualnymi przepisami i normami (P.B.U.E., Dz. U. Nr 89/94 poz.414; Dz. U. Nr 100/96 poz.46 oraz PN-IEC 60364) oraz Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych tom V. Po zakończeniu robót dokonać pomiarów sprawdzających.

8 O B L I C Z E N I A T E C H N I C Z N E Bilans mocy 1) Tablica bezpiecznikowa T-1 (piwnica) Pi = 4,0 kw Ps = 2,8 kw In = 4,5 A 2) Tablica bezpiecznikowa T-2 Pi = 9,2 kw Ps = 6,7 kw In = 10,7 A 3) Tablica bezpiecznikowa T-3 Pi = 5,9 kw Ps = 4,1 kw In = 6,5 A 4) Rozdzielnica główna RG Pi = 63,05 kw Ps = 46,5 kw Kj = 0,75 Ps = 34,8 kw In = 56,0 A Spadek napięcia 1. rozdzielnica główna RG tablica bezpiecznikowa T-1 gn. 230V (pom. nr 2 piwnica) 100* 23* *15*1000 % = * 6 * * 2,5* 230 % = 0,12% + 0,41% % = 0,53% < % dop. 2. rozdzielnica główna RG tablica bezpiecznikowa T-2 gn. 230V (sala nr 3) 100* 25* *38*1000 % = * 6 * * 2,5* 230 % = 0,31% + 1,04% % = 1,35% < % dop.

9 3. rozdzielnica główna RG tablica bezpiecznikowa T-3 gn. 230V (sala nr 4) 100*75* *30 *1000 % = * 6 * * 2,5* 230 % = 0,58% + 0,82% % = 1,4% < % dop.

10

11

12

13

14

15

16

17
