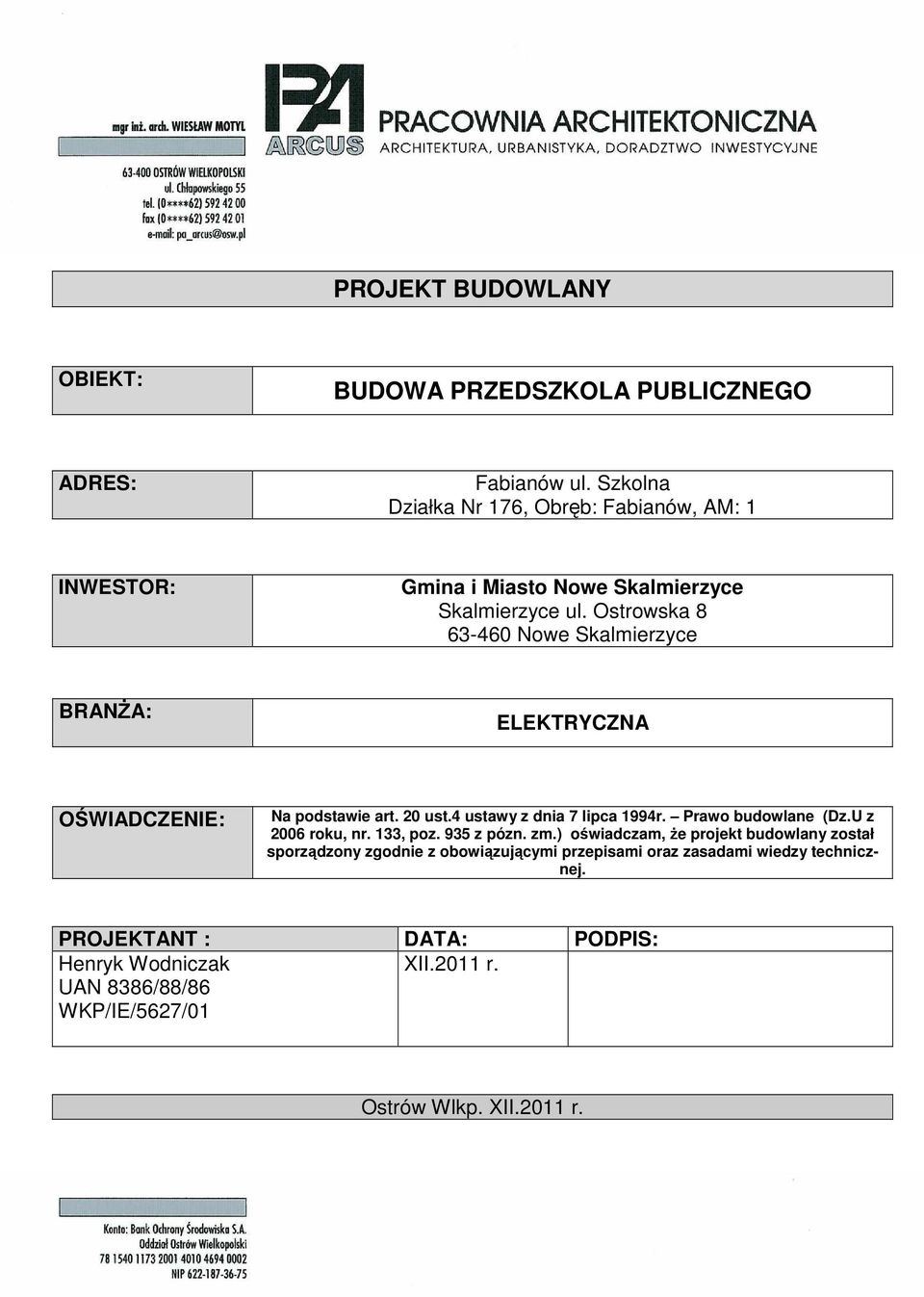

1 PROJEKT BUDOWLANY OBIEKT: BUDOWA PRZEDSZKOLA PUBLICZNEGO ADRES: Fabianów ul. Szkolna Działka Nr 176, Obręb: Fabianów, AM: 1 INWESTOR: Gmina i Miasto Nowe Skalmierzyce Skalmierzyce ul. Ostrowska Nowe Skalmierzyce BRANśA: ELEKTRYCZNA OŚWIADCZENIE: Na podstawie art. 20 ust.4 ustawy z dnia 7 lipca 1994r. Prawo budowlane (Dz.U z 2006 roku, nr. 133, poz. 935 z pózn. zm.) oświadczam, Ŝe projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. PROJEKTANT : DATA: PODPIS: Henryk Wodniczak UAN 8386/88/86 WKP/IE/5627/01 XII.2011 r. Ostrów Wlkp. XII.2011 r.

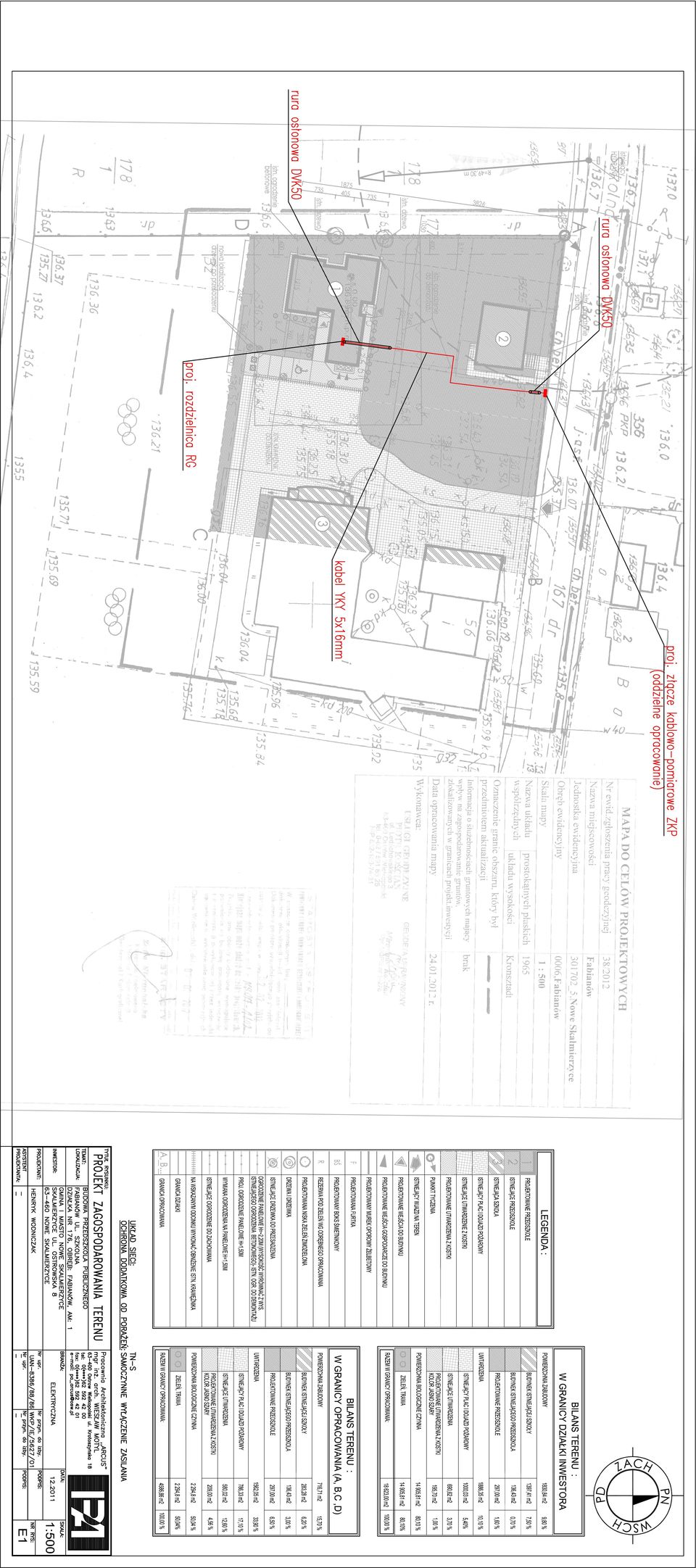

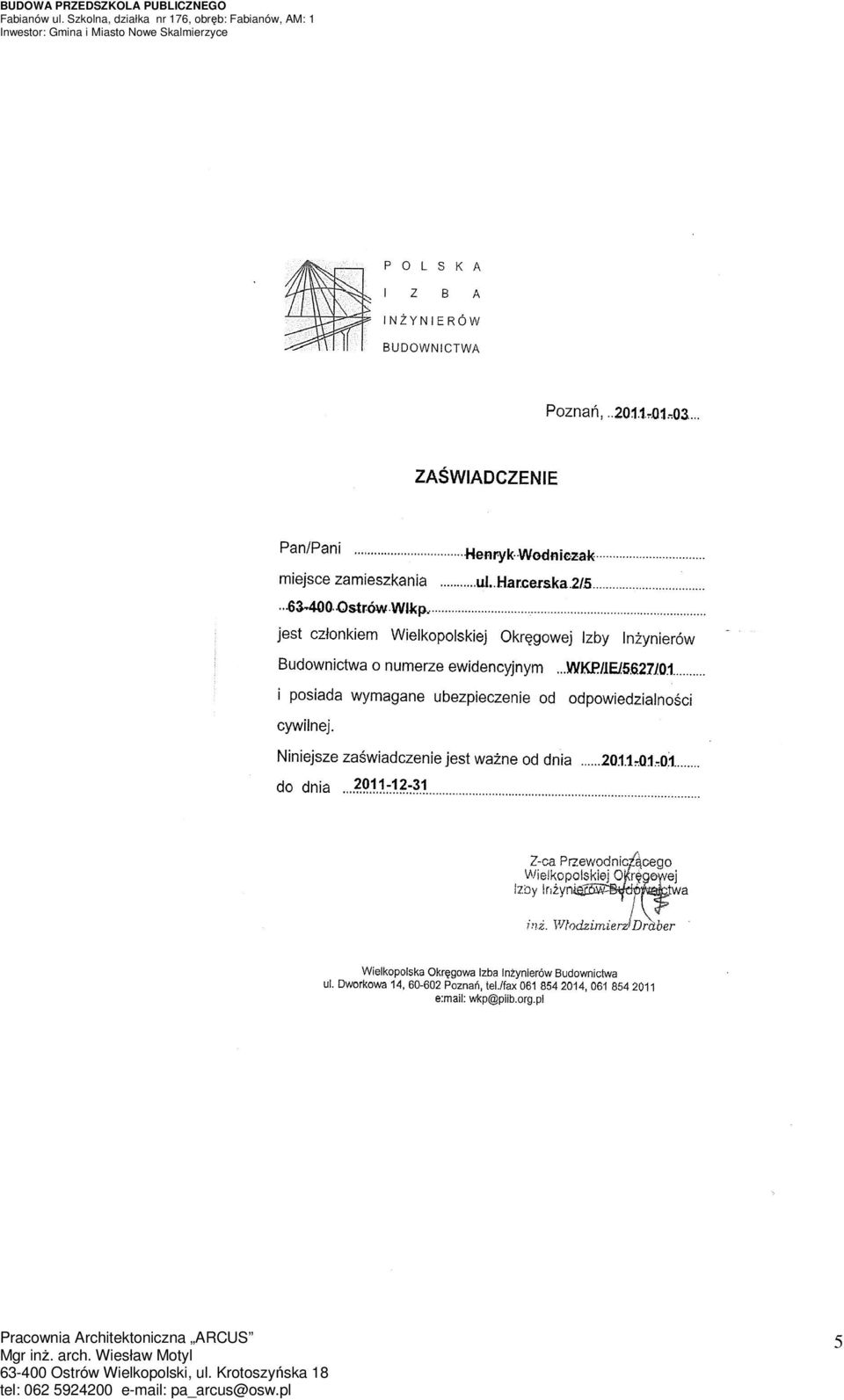

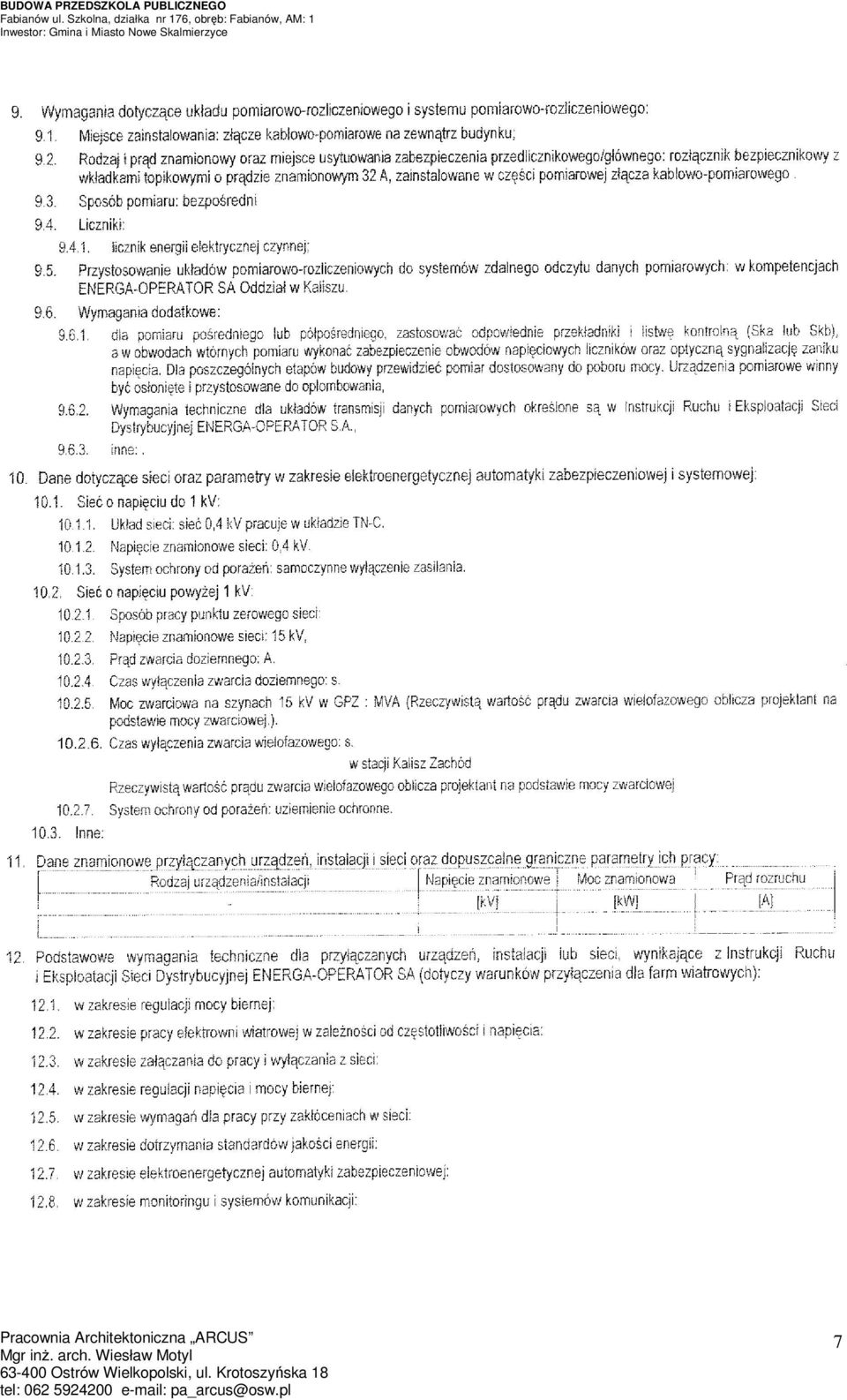

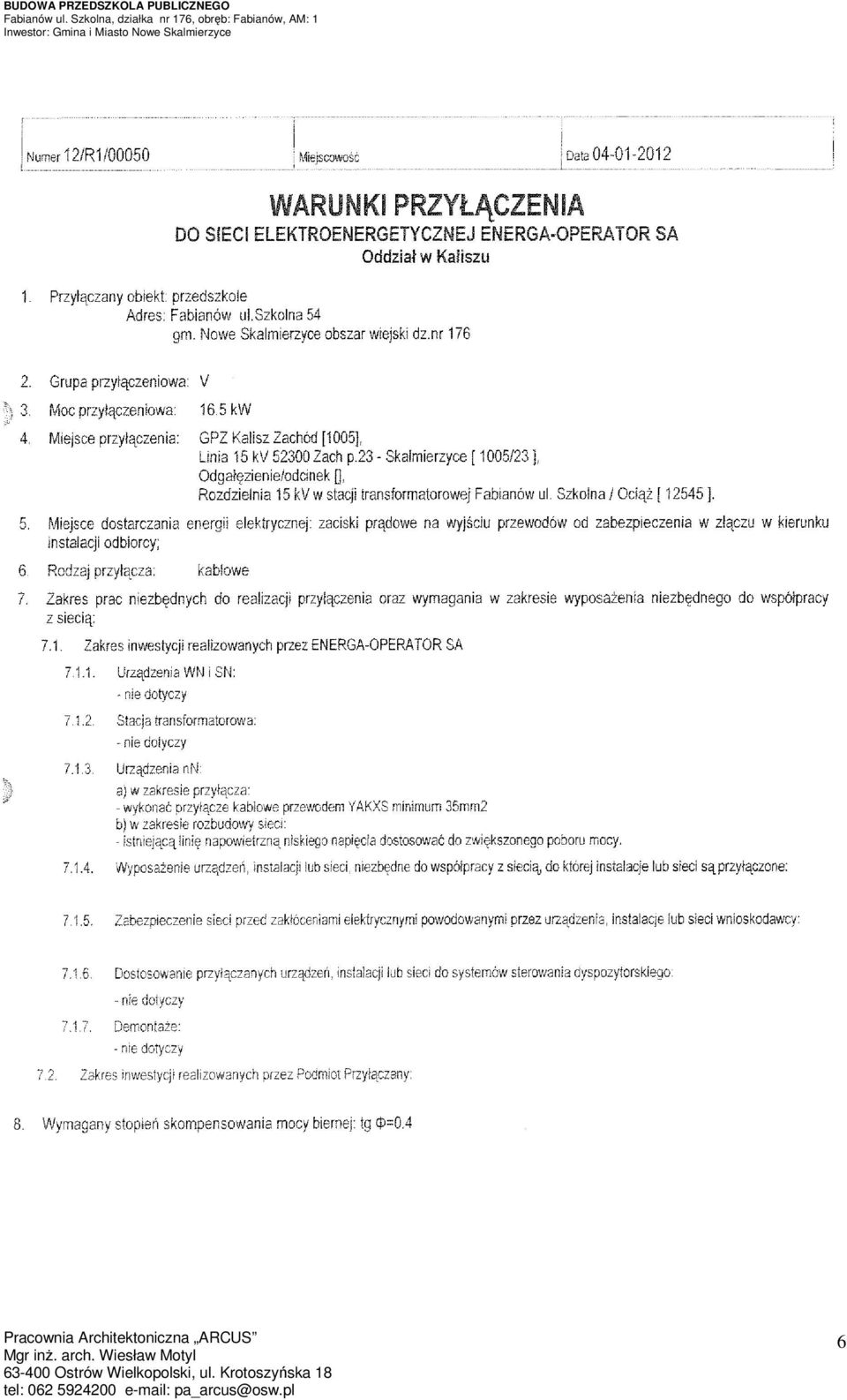

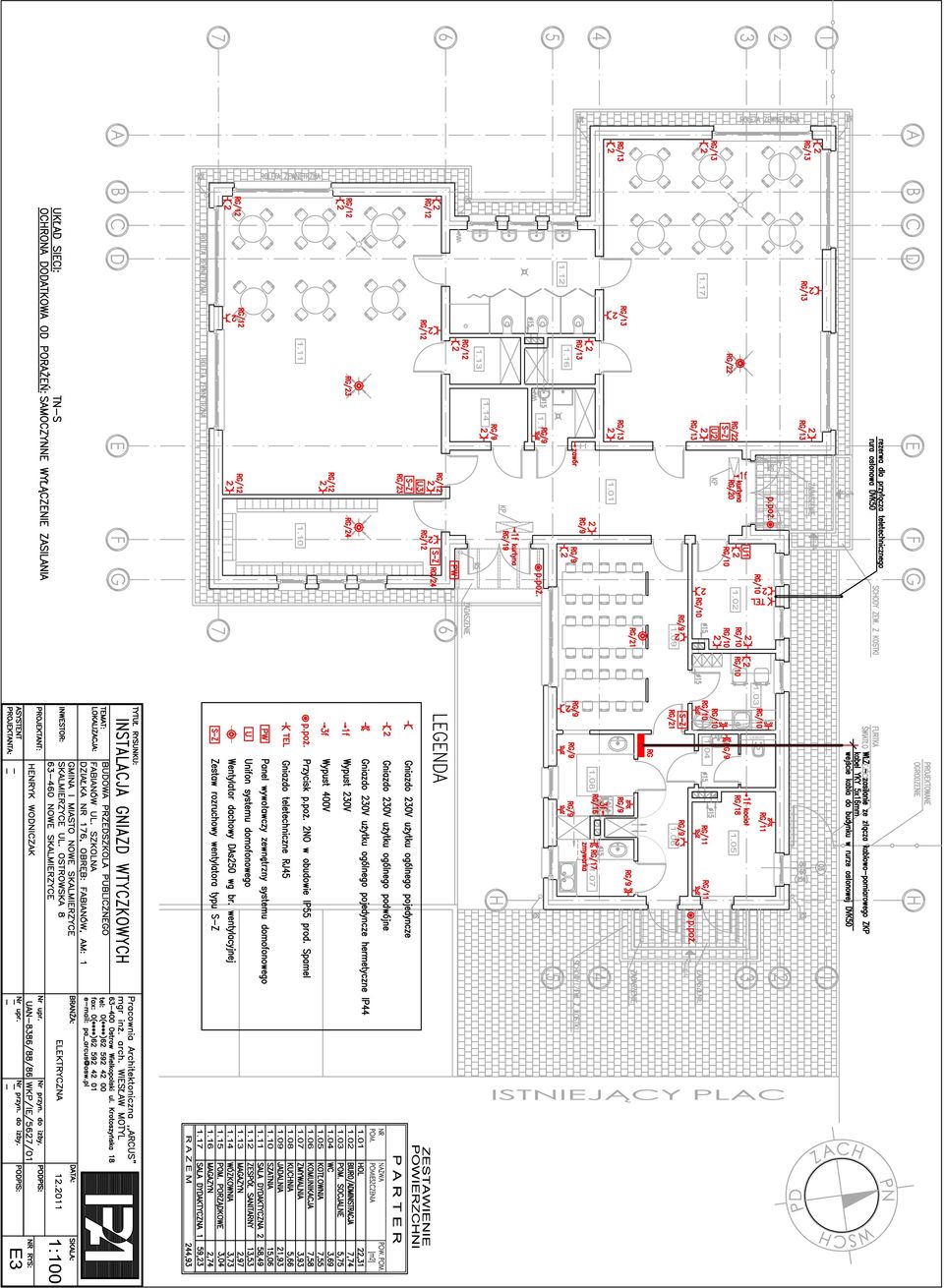

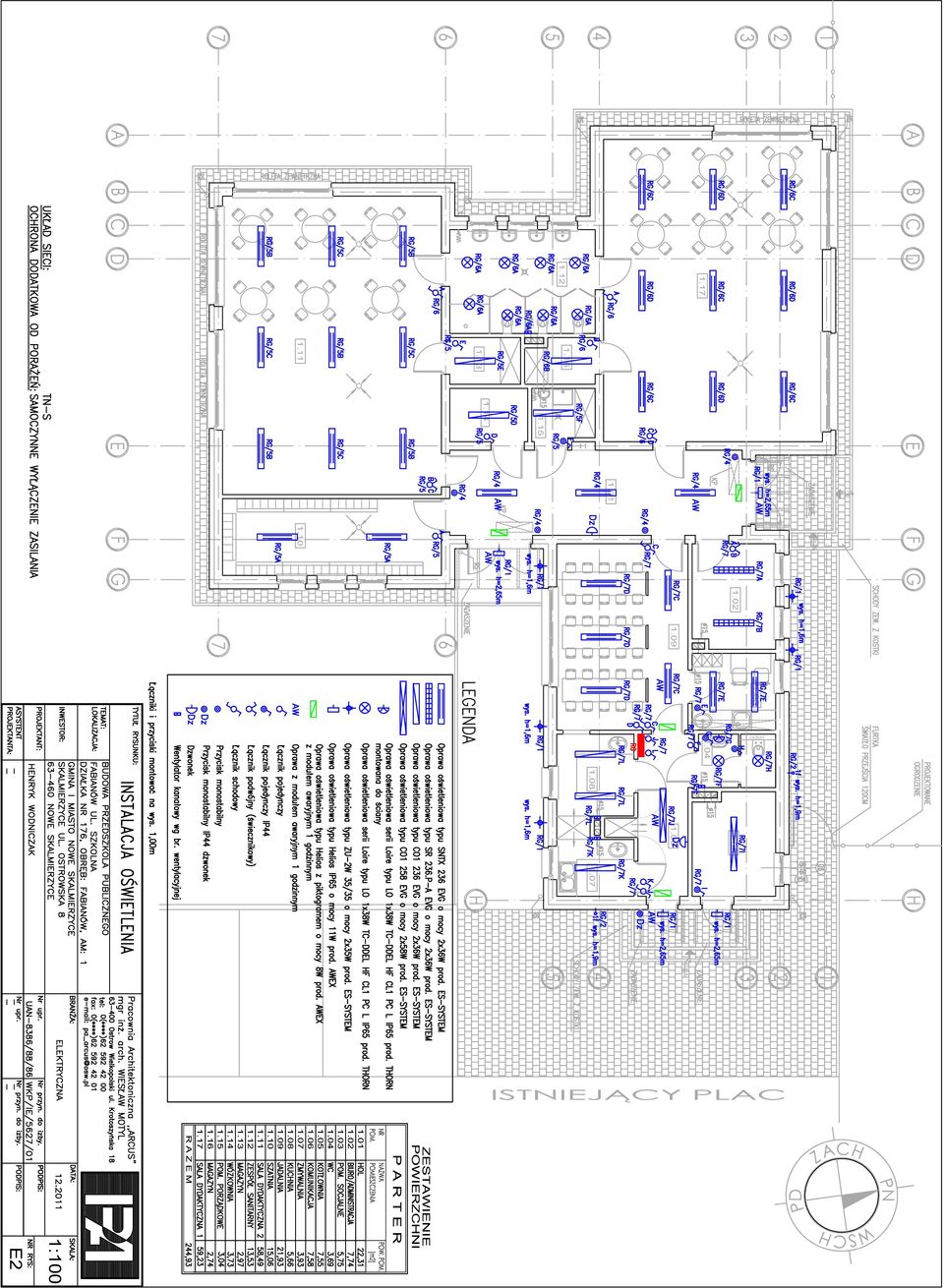

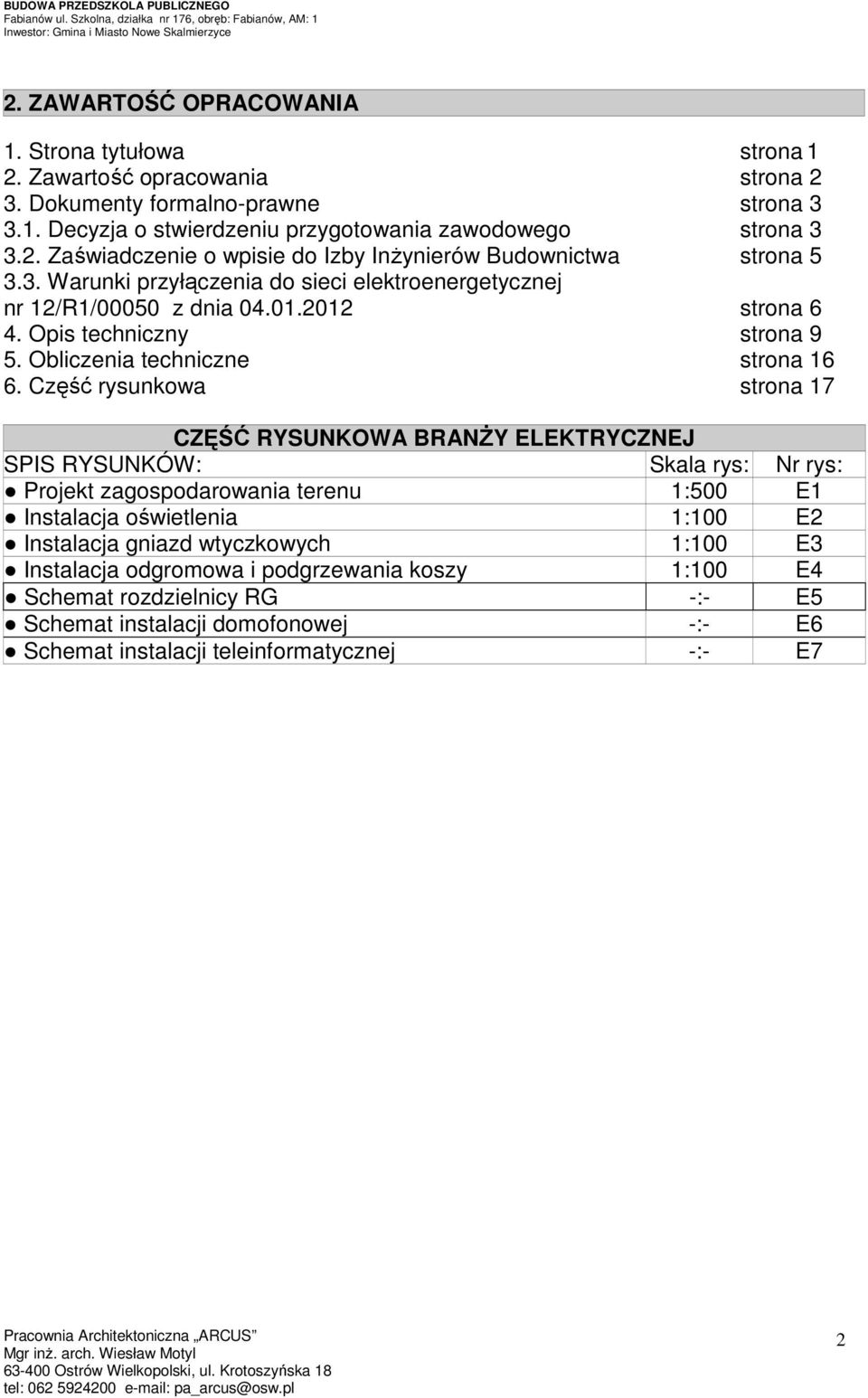

2 2. ZAWARTOŚĆ OPRACOWANIA 1. Strona tytułowa strona 1 2. Zawartość opracowania strona 2 3. Dokumenty formalno-prawne strona Decyzja o stwierdzeniu przygotowania zawodowego strona Zaświadczenie o wpisie do Izby InŜynierów Budownictwa strona Warunki przyłączenia do sieci elektroenergetycznej nr 12/R1/00050 z dnia strona 6 4. Opis techniczny strona 9 5. Obliczenia techniczne strona Część rysunkowa strona 17 CZĘŚĆ RYSUNKOWA BRANśY ELEKTRYCZNEJ SPIS RYSUNKÓW: Skala rys: Nr rys: Projekt zagospodarowania terenu 1:500 E1 Instalacja oświetlenia 1:100 E2 Instalacja gniazd wtyczkowych 1:100 E3 Instalacja odgromowa i podgrzewania koszy 1:100 E4 Schemat rozdzielnicy RG -:- E5 Schemat instalacji domofonowej -:- E6 Schemat instalacji teleinformatycznej -:- E7 2

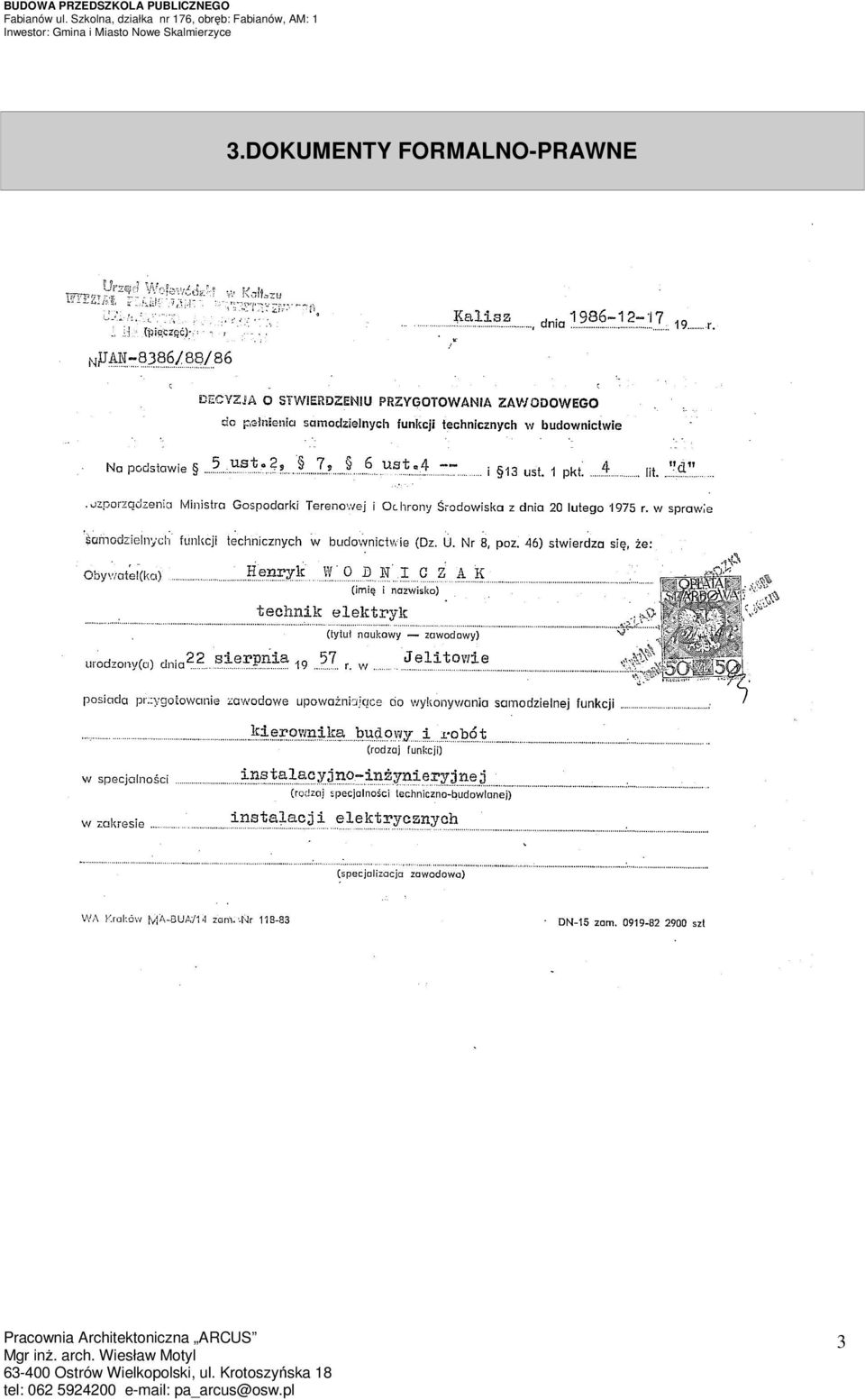

3 3.DOKUMENTY FORMALNO-PRAWNE 3

4 4

5 5

6 6

7 7

8 8

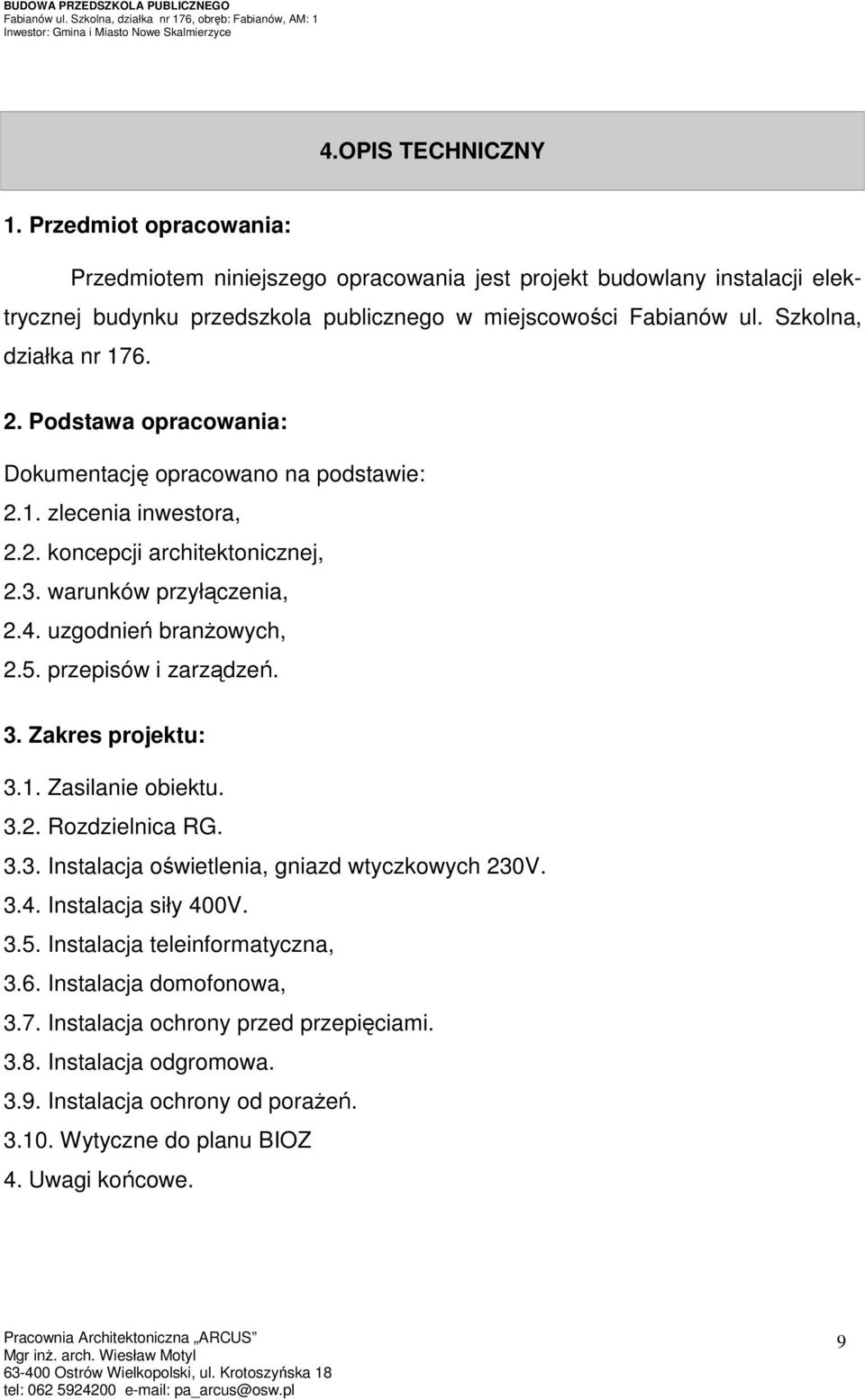

9 4.OPIS TECHNICZNY 1. Przedmiot opracowania: Przedmiotem niniejszego opracowania jest projekt budowlany instalacji elektrycznej budynku przedszkola publicznego w miejscowości Fabianów ul. Szkolna, działka nr Podstawa opracowania: Dokumentację opracowano na podstawie: 2.1. zlecenia inwestora, 2.2. koncepcji architektonicznej, 2.3. warunków przyłączenia, 2.4. uzgodnień branŝowych, 2.5. przepisów i zarządzeń. 3. Zakres projektu: 3.1. Zasilanie obiektu Rozdzielnica RG Instalacja oświetlenia, gniazd wtyczkowych 230V Instalacja siły 400V Instalacja teleinformatyczna, 3.6. Instalacja domofonowa, 3.7. Instalacja ochrony przed przepięciami Instalacja odgromowa Instalacja ochrony od poraŝeń Wytyczne do planu BIOZ 4. Uwagi końcowe. 9

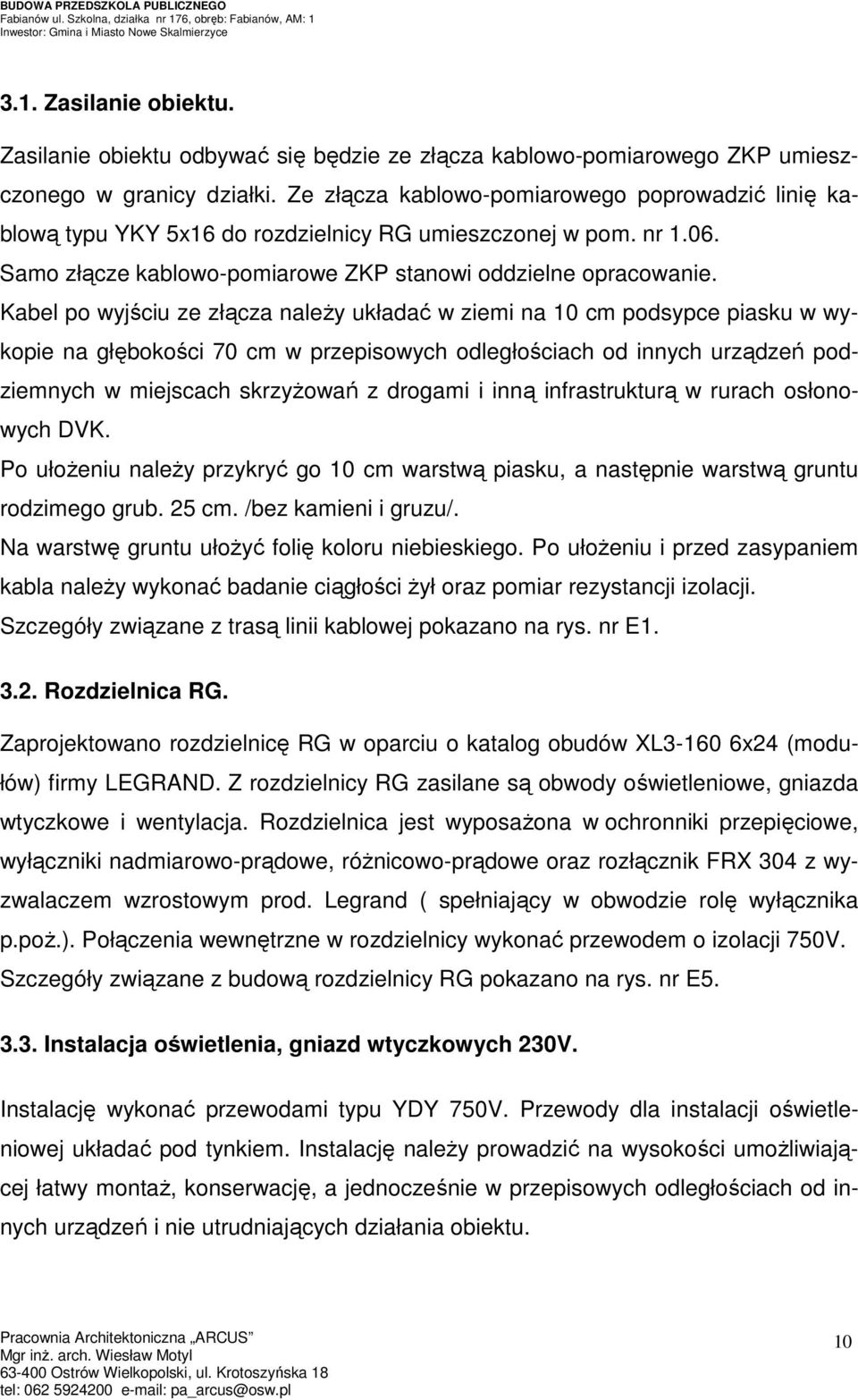

10 3.1. Zasilanie obiektu. Zasilanie obiektu odbywać się będzie ze złącza kablowo-pomiarowego ZKP umieszczonego w granicy działki. Ze złącza kablowo-pomiarowego poprowadzić linię kablową typu YKY 5x16 do rozdzielnicy RG umieszczonej w pom. nr Samo złącze kablowo-pomiarowe ZKP stanowi oddzielne opracowanie. Kabel po wyjściu ze złącza naleŝy układać w ziemi na 10 cm podsypce piasku w wykopie na głębokości 70 cm w przepisowych odległościach od innych urządzeń podziemnych w miejscach skrzyŝowań z drogami i inną infrastrukturą w rurach osłonowych DVK. Po ułoŝeniu naleŝy przykryć go 10 cm warstwą piasku, a następnie warstwą gruntu rodzimego grub. 25 cm. /bez kamieni i gruzu/. Na warstwę gruntu ułoŝyć folię koloru niebieskiego. Po ułoŝeniu i przed zasypaniem kabla naleŝy wykonać badanie ciągłości Ŝył oraz pomiar rezystancji izolacji. Szczegóły związane z trasą linii kablowej pokazano na rys. nr E Rozdzielnica RG. Zaprojektowano rozdzielnicę RG w oparciu o katalog obudów XL x24 (modułów) firmy LEGRAND. Z rozdzielnicy RG zasilane są obwody oświetleniowe, gniazda wtyczkowe i wentylacja. Rozdzielnica jest wyposaŝona w ochronniki przepięciowe, wyłączniki nadmiarowo-prądowe, róŝnicowo-prądowe oraz rozłącznik FRX 304 z wyzwalaczem wzrostowym prod. Legrand ( spełniający w obwodzie rolę wyłącznika p.poŝ.). Połączenia wewnętrzne w rozdzielnicy wykonać przewodem o izolacji 750V. Szczegóły związane z budową rozdzielnicy RG pokazano na rys. nr E Instalacja oświetlenia, gniazd wtyczkowych 230V. Instalację wykonać przewodami typu YDY 750V. Przewody dla instalacji oświetleniowej układać pod tynkiem. Instalację naleŝy prowadzić na wysokości umoŝliwiającej łatwy montaŝ, konserwację, a jednocześnie w przepisowych odległościach od innych urządzeń i nie utrudniających działania obiektu. 10

11 Przewidziano montaŝ opraw z modułem awaryjnym słuŝących jako oświetlenie awaryjne w momencie zaniku napięcia. Zastosować osprzęt podtynkowy. W sanitariatach i pomieszczeniach wilgotnych zastosować osprzęt o stopniu ochrony IP44. Wyłączniki i przełączniki montować na wysokości 1,00 m od posadzki. Przewody układać w przepisowych odległościach od pozostałych instalacji budynku. Oświetlenie awaryjne. Jako oświetlenie awaryjne pracować będzie wydzielona część opraw oświetlenia ogólnego, zaopatrzona w wewnętrzne moduły awaryjne (oprawy oznaczone literą AW ), słuŝące do podtrzymania zasilania oświetlenia w przypadku zaniku napięcia. ZałoŜony czas pracy opraw po zaniku napięcia - 1 godzina. Oświetlenie to zapewnia dokończenie operacji przez obsługę oraz opuszczenie obiektu. Oprawy oświetlenia bezpieczeństwa będą pracować zarówno w ruchu normalnym jak i awaryjnym. Zaprojektowano oświetlenie ewakuacyjne wskazujące najkrótszą drogę do wyjścia. Instalacja gniazd wtyczkowych Instalację elektryczną gniazd wtyczkowych naleŝy wykonać przewodem YDY 3x2,5 750V. W sanitariatach i pomieszczeniach wilgotnych zastosować osprzęt o stopniu ochrony IP44 montowany na wysokości 1,4m. W pozostałych pomieszczeniach gniazda montować na wysokości 0,3m. Szczegóły związane z trasą przewodów oraz rozmieszczeniem opraw, gniazd i osprzętu pokazano na rysunkach nr E2 i E Instalacja siły 400V. Instalację wykonać przewodami 750V. Zaprojektowano instalację siły zasilającą kuchenkę elektryczną i wentylację. Instalację naleŝy prowadzić podtynkowo w przepisowych odległościach od innych urządzeń. Szczegóły związane z prowadzeniem przewodów pokazano na rys. E3. 11

12 3.5. Instalacja teleinformatyczna. Instalacja teleinformatyczna wewnątrz-budynkowa zostanie wykonana przewodem typu UTP 4x2x0,5 prowadzonym z szafki teleinformatycznej (usytuowanej w pom. 1.02) i zakończona gniazdem RJ45 (w pom. 1.02). Szafka przyłączeniowa dostawa i montaŝ w zakresie dostawcy usług teleinformatycznych w ramach umowy przyłączeniowej Szczegóły związane z prowadzeniem przewodu pokazano na rys. E3 a schemat na rysunku E Instalacja domofonowa. W oparciu o rozwiązania firmy Miwi Urmet zaprojektowany został system domofonowy dla połączenia wejścia do budynku z pomieszczeniami 1.02, 1.11 i W skład systemu wchodzą urządzenia: - Panel wywołania MIWI nr ref. M1, - 3 unifony - nr ref. 1131, - Zasilacz domofonowy nr ref. 18L1 (zasilacz umieścić w rozdzielnicy RG). Szczegóły związane z prowadzeniem przewodów pokazano na rys. E3 a schemat na rysunku E Instalacja ochrony przed przepięciami. Zgodnie z PN-93/E-05009/443 i PN-IEC zaprojektowano ochronę przed przepięciami indukowanymi i łączeniowymi. Ochronę wykonano: - w rozdzielnicy RG poprzez zastosowanie ograniczników przepięć kombinowanych typu 1 typu DEHNventil TNS prod. DEHN. Wszystkie elementy metalowe mogące znaleźć się pod napięciem połączyć z szyną wyrównawczą PE stosując lokalne połączenia wyrównawcze przewodami LgY 10mm 2 i LgY 6mm Instalacja odgromowa. Dla zabezpieczenia budynku przed skutkami wyładowań atmosferycznych zaprojektowano instalację odgromową. Jako zwody poziome wykorzystać blachę poszycia 12

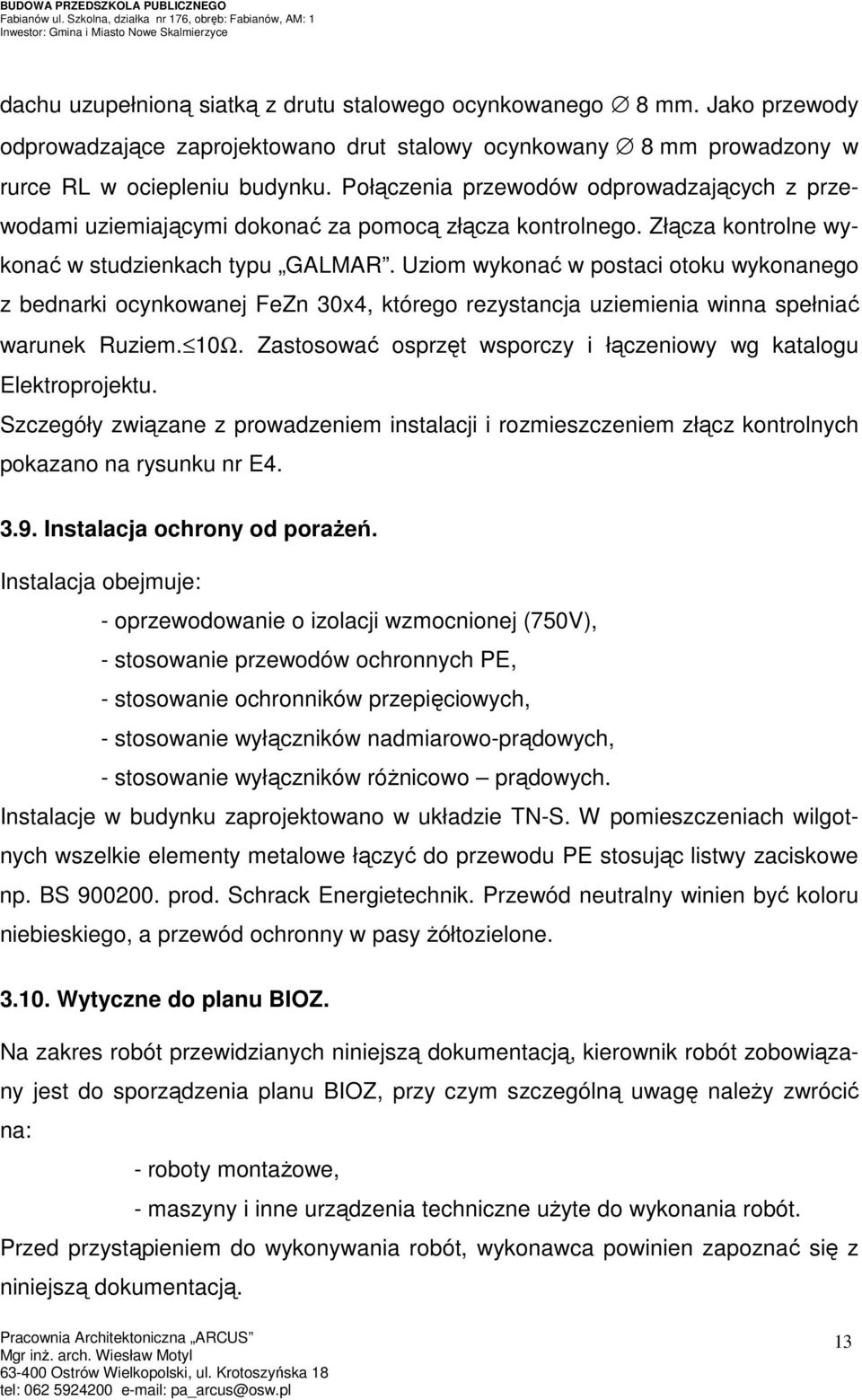

13 dachu uzupełnioną siatką z drutu stalowego ocynkowanego 8 mm. Jako przewody odprowadzające zaprojektowano drut stalowy ocynkowany 8 mm prowadzony w rurce RL w ociepleniu budynku. Połączenia przewodów odprowadzających z przewodami uziemiającymi dokonać za pomocą złącza kontrolnego. Złącza kontrolne wykonać w studzienkach typu GALMAR. Uziom wykonać w postaci otoku wykonanego z bednarki ocynkowanej FeZn 30x4, którego rezystancja uziemienia winna spełniać warunek Ruziem. 10Ω. Zastosować osprzęt wsporczy i łączeniowy wg katalogu Elektroprojektu. Szczegóły związane z prowadzeniem instalacji i rozmieszczeniem złącz kontrolnych pokazano na rysunku nr E Instalacja ochrony od poraŝeń. Instalacja obejmuje: - oprzewodowanie o izolacji wzmocnionej (750V), - stosowanie przewodów ochronnych PE, - stosowanie ochronników przepięciowych, - stosowanie wyłączników nadmiarowo-prądowych, - stosowanie wyłączników róŝnicowo prądowych. Instalacje w budynku zaprojektowano w układzie TN-S. W pomieszczeniach wilgotnych wszelkie elementy metalowe łączyć do przewodu PE stosując listwy zaciskowe np. BS prod. Schrack Energietechnik. Przewód neutralny winien być koloru niebieskiego, a przewód ochronny w pasy Ŝółtozielone Wytyczne do planu BIOZ. Na zakres robót przewidzianych niniejszą dokumentacją, kierownik robót zobowiązany jest do sporządzenia planu BIOZ, przy czym szczególną uwagę naleŝy zwrócić na: - roboty montaŝowe, - maszyny i inne urządzenia techniczne uŝyte do wykonania robót. Przed przystąpieniem do wykonywania robót, wykonawca powinien zapoznać się z niniejszą dokumentacją. 13

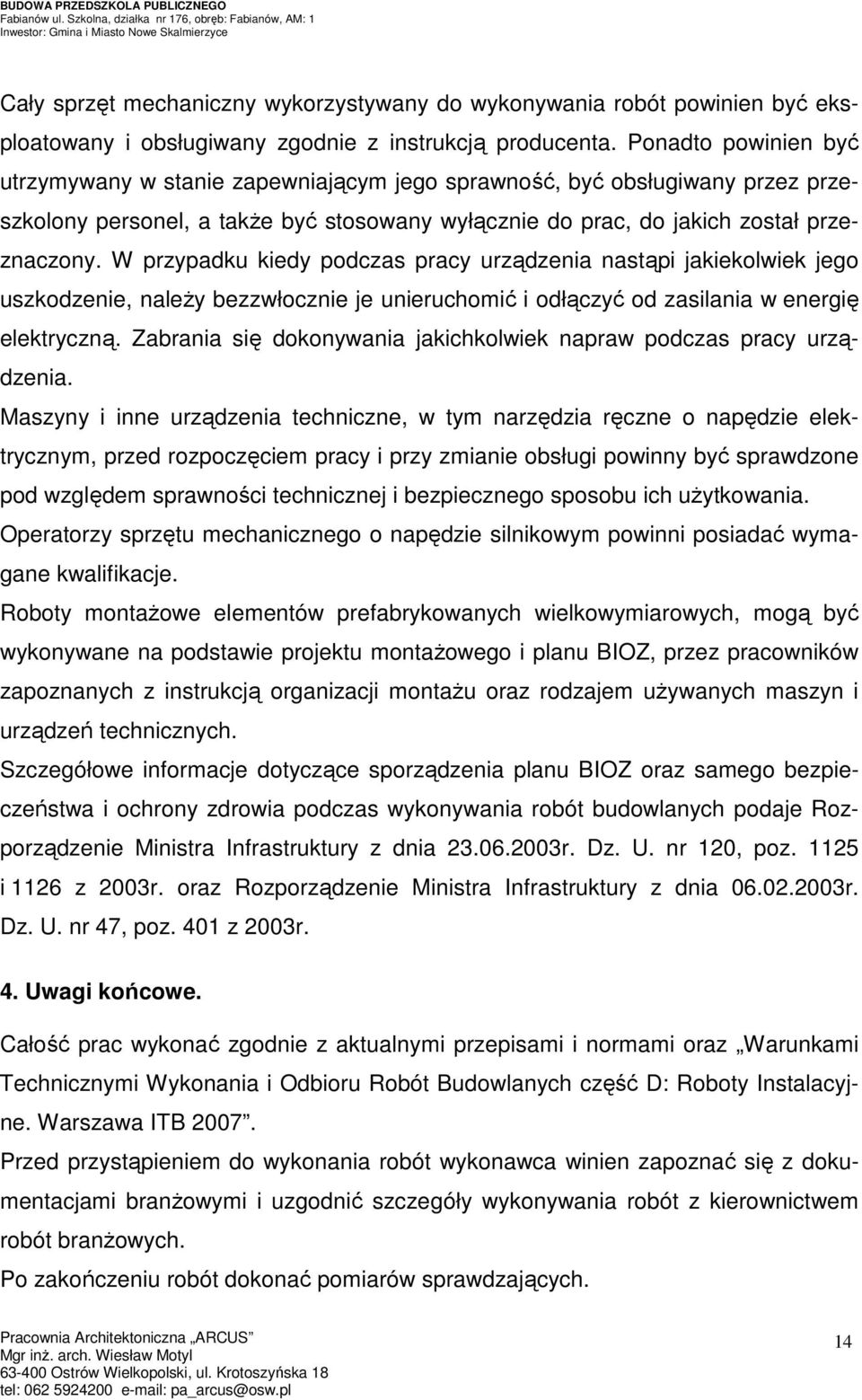

14 Cały sprzęt mechaniczny wykorzystywany do wykonywania robót powinien być eksploatowany i obsługiwany zgodnie z instrukcją producenta. Ponadto powinien być utrzymywany w stanie zapewniającym jego sprawność, być obsługiwany przez przeszkolony personel, a takŝe być stosowany wyłącznie do prac, do jakich został przeznaczony. W przypadku kiedy podczas pracy urządzenia nastąpi jakiekolwiek jego uszkodzenie, naleŝy bezzwłocznie je unieruchomić i odłączyć od zasilania w energię elektryczną. Zabrania się dokonywania jakichkolwiek napraw podczas pracy urządzenia. Maszyny i inne urządzenia techniczne, w tym narzędzia ręczne o napędzie elektrycznym, przed rozpoczęciem pracy i przy zmianie obsługi powinny być sprawdzone pod względem sprawności technicznej i bezpiecznego sposobu ich uŝytkowania. Operatorzy sprzętu mechanicznego o napędzie silnikowym powinni posiadać wymagane kwalifikacje. Roboty montaŝowe elementów prefabrykowanych wielkowymiarowych, mogą być wykonywane na podstawie projektu montaŝowego i planu BIOZ, przez pracowników zapoznanych z instrukcją organizacji montaŝu oraz rodzajem uŝywanych maszyn i urządzeń technicznych. Szczegółowe informacje dotyczące sporządzenia planu BIOZ oraz samego bezpieczeństwa i ochrony zdrowia podczas wykonywania robót budowlanych podaje Rozporządzenie Ministra Infrastruktury z dnia r. Dz. U. nr 120, poz i 1126 z 2003r. oraz Rozporządzenie Ministra Infrastruktury z dnia r. Dz. U. nr 47, poz. 401 z 2003r. 4. Uwagi końcowe. Całość prac wykonać zgodnie z aktualnymi przepisami i normami oraz Warunkami Technicznymi Wykonania i Odbioru Robót Budowlanych część D: Roboty Instalacyjne. Warszawa ITB Przed przystąpieniem do wykonania robót wykonawca winien zapoznać się z dokumentacjami branŝowymi i uzgodnić szczegóły wykonywania robót z kierownictwem robót branŝowych. Po zakończeniu robót dokonać pomiarów sprawdzających. 14

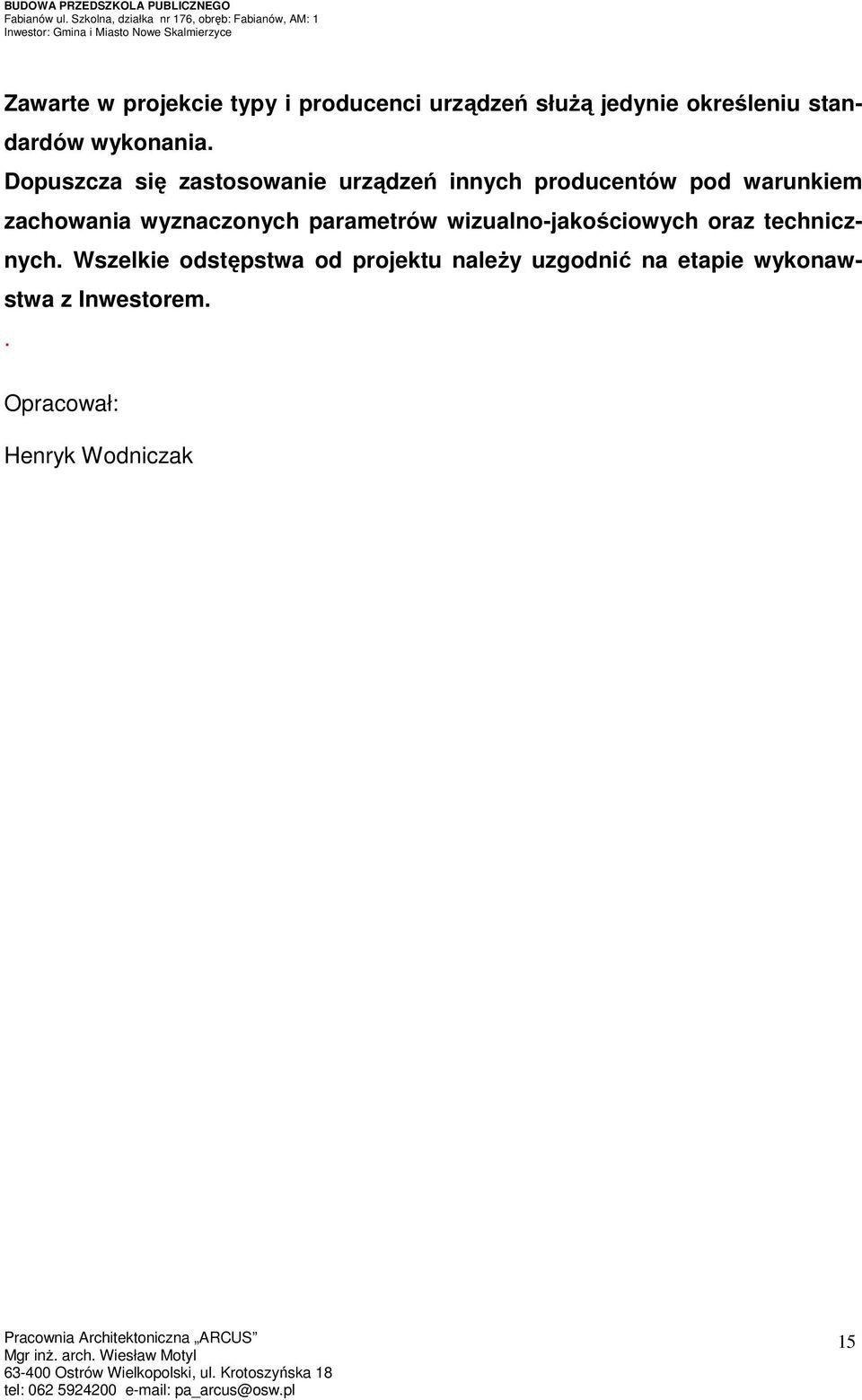

15 Zawarte w projekcie typy i producenci urządzeń słuŝą jedynie określeniu standardów wykonania. Dopuszcza się zastosowanie urządzeń innych producentów pod warunkiem zachowania wyznaczonych parametrów wizualno-jakościowych oraz technicznych. Wszelkie odstępstwa od projektu naleŝy uzgodnić na etapie wykonawstwa z Inwestorem.. Opracował: Henryk Wodniczak 15

16 5.OBLICZENIA TECHNICZNE Bilans mocy 1.Rozdzielnica RG Pi = 27,25 kw k = 0,9 dla oświetlenia, k = 0,5 dla odbiorników ogólnych, Ps = 15,45 kw In = 24 A Ibn = 32 A Zostało dobrane zabezpieczenie przedlicznikowe 32A w projektowanym złączu kablowo-pomiarowym ZKP oraz kabel zasilający YKY 5x16mm2 od złącza kablowopomiarowego ZKP do rozdzielnicy RG. 16
