1 OBIEKT: BUDOWA CENTRUM ENERGETYKI Z GARAŻEM PODZIEMNYM WIELOSTANOWISKOWYM, INSTALACJAMI WEWNĘTRZNYMI WRAZ Z INFRASTRUKTURA TECHNICZNĄ, ZAGOSPODAROWANIEM TERENU I WEWNĘTRZNYM UKŁADEM DROGOWYM jako Etap I inwestycji pn.: Budowa Audytorium Maximum wraz z budynkiem administracyjno - dydaktyczno - biurowym, parkingiem podziemnym oraz infrastrukturą techniczną przy ul Czarnowiejskiej w Krakowie" PROJEKT WYKONAWCZY TOM 64B WYMIENNIKOWNIA INSTALACJE ELEKTRYCZNE Kraków, maj 0 r. Opracował: mgr inż. Paweł Woszczek Sprawdził: mgr inż. Marcin Urbanik

: Budowa Audytorium Maximum wraz z budynkiem administracyjno - dydaktyczno - biurowym, parkingiem podziemnym oraz infrastrukturą

2 OBIEKT: BUDOWA CENTRUM ENERGETYKI Z GARAŻEM PODZIEMNYM WIELOSTANOWISKOWYM, INSTALACJAMI WEWNĘTRZNYMI WRAZ Z INFRASTRUKTURA TECHNICZNĄ, ZAGOSPODAROWANIEM TERENU I WEWNĘTRZNYM UKŁADEM DROGOWYM jako Etap I inwestycji pn.: Budowa Audytorium Maximum wraz z budynkiem administracyjno - dydaktyczno - biurowym, parkingiem podziemnym oraz infrastrukturą techniczną przy ul Czarnowiejskiej w Krakowie" PROJEKT WYKONAWCZY TOM 64B WYMIENNIKOWNIA INSTALACJE ELEKTRYCZNE OPIS TECHNICZNY Opracował: mgr inż. Paweł Woszczek Sprawdził: mgr inż. Marcin Urbanik Kraków, maj 0 r.

: Budowa Audytorium Maximum wraz z budynkiem administracyjno - dydaktyczno - biurowym, parkingiem podziemnym oraz infrastrukturą techniczną

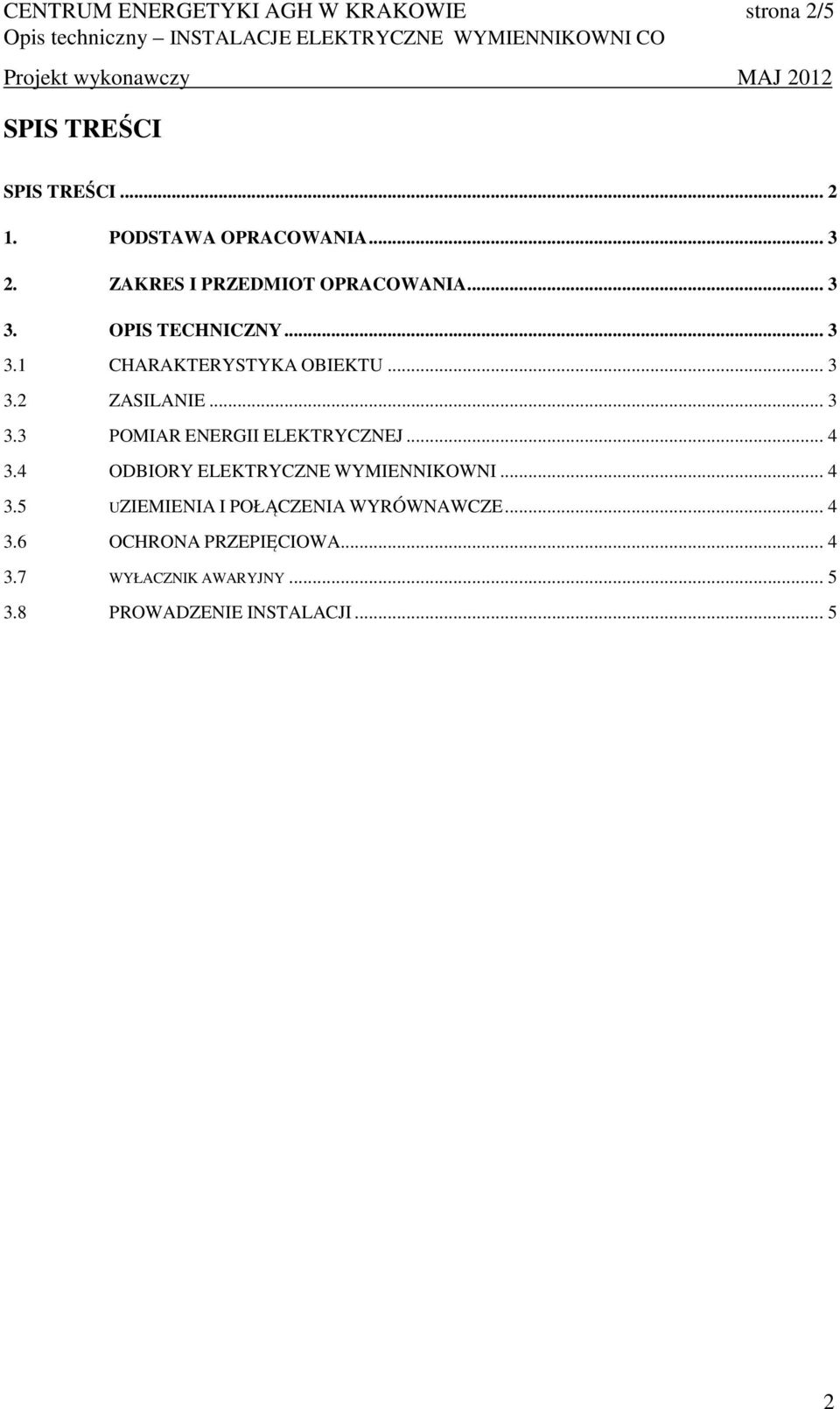

3 CENTRUM ENERGETYKI AGH W KRAKOWIE strona /5 Opis techniczny INSTALACJE ELEKTRYCZNE WYMIENNIKOWNI CO Projekt wykonawczy MAJ 0 SPIS TREŚCI SPIS TREŚCI.... PODSTAWA OPRACOWANIA ZAKRES I PRZEDMIOT OPRACOWANIA OPIS TECHNICZNY CHARAKTERYSTYKA OBIEKTU ZASILANIE POMIAR ENERGII ELEKTRYCZNEJ ODBIORY ELEKTRYCZNE WYMIENNIKOWNI UZIEMIENIA I POŁĄCZENIA WYRÓWNAWCZE OCHRONA PRZEPIĘCIOWA WYŁACZNIK AWARYJNY PROWADZENIE INSTALACJI... 5

.. 3 3. ZASILANIE... 3 3.3 POMIAR ENERGII ELEKTRYCZNEJ... 4 3.4 ODBIORY ELEKTRYCZNE WYMIENNIKOWNI... 4 3.5 UZIEMIENIA I POŁĄCZENIA WYRÓWNAWCZE.

4 CENTRUM ENERGETYKI AGH W KRAKOWIE strona 3/5 Opis techniczny INSTALACJE ELEKTRYCZNE WYMIENNIKOWNI CO Projekt wykonawczy MAJ 0. PODSTAWA OPRACOWANIA. Zlecenie Inwestora,. Warunki i uzgodnienia z pozostałymi branżami, 3. Uzgodnienia z Inwestorem, 4. Równolegle opracowywane projekty pozostałych instalacji, 5. Obowiązujące przepisy budowlane, normy prawne i wytyczne projektowe, 6. Projekt technologii węzła ciepła.. ZAKRES I PRZEDMIOT OPRACOWANIA Tematem opracowania jest projekt instalacji elektrycznej pomieszczenia wymiennikowi projektowanego budynku Centrum Energetyki AGH wraz z garażem podziemnym oraz infrastrukturą techniczną. 3. OPIS TECHNICZNY 3. CHARAKTERYSTYKA OBIEKTU Zaprojektowana wymiennikownia posiada następujące parametry: parametry sieci cieplnej zimą 35 C/65 C zapotrzebowanie mocy cieplnej,4mw parametry instalacji obieg c.o. 50 C/35 C parametry instalacji obieg c.t 80 C/60 C parametry CWU 60 C/5 C ciśnienie dyspozycyjne dla węzła 5,5bar Moc elektryczna urządzeń technologicznych wymiennikowni wynosi wg. wytycznych branżowych 7kW. Dodatkowo na cele serwisowe oraz oświetlenie przeznaczono kw mocy szczytowej. Całkowita moc szczytowa wymiennikowni została określona na poziomie 9kW. 3. ZASILANIE Zasilanie rozdzielni RWYM, zasilającej obwody oświetlenia i gniazd w pomieszczeniu oraz szafę automatyki projektuje się z rozdzielnicy głównej RG. NXH 5x6mm, prowadzonym w korycie metalowym z pomieszczenia rozdzielni głównej obiektu do pomieszczenia wymiennikowni. Projekt zasilania zawarto w innym opracowaniu, stanowiącym projekt wykonawczy całego budynku. 3

Obowiązujące przepisy budowlane, normy prawne i wytyczne projektowe, 6. Projekt technologii węzła ciepła.

5 CENTRUM ENERGETYKI AGH W KRAKOWIE strona 4/5 Opis techniczny INSTALACJE ELEKTRYCZNE WYMIENNIKOWNI CO Projekt wykonawczy MAJ POMIAR ENERGII ELEKTRYCZNEJ Zaprojektowano pomiar energii elektrycznej jako bezpośredni. Licznik zlokalizowano w rozdzielnicy głównej RG. na odpływie zasilającym rozdzielnię RWYM. Usytuowanie pomiaru wg rys ODBIORY ELEKTRYCZNE WYMIENNIKOWNI Z rozdzielnicy zasilania wymiennikowni RWYM zasilono obwody gniazd f i zestawów gniazd 3f oraz obwód opraw oświetleniowych. Schemat rozdzielnicy zasilającej instalację wymiennikowni RWYM pokazano na rysunku W0. Rozmieszczenie gniazd, opraw, łączników oraz lokalizacja rozdzielni zasilania wymiennikowni RWYM i szafy automatyki pokazano na rysunku W0. Plan instalacji elektrycznej pomieszczenia wymiennikowni. Schemat rozdzielnicy technologicznej AKPiA wymiennikowni stanowi odrębne opracowanie. Zastosowane oprawy oświetleniowe ze stopniem szczelności IP 65 W pomieszczeniu należy zastosować oprawy awaryjne z inwerterami indywidualnymi oraz oprawę kierunkową nad drzwiami wyjściowymi. 3.5 UZIEMIENIA I POŁĄCZENIA WYRÓWNAWCZE W pomieszczeniu wymiennikowni należy ułożyć szynę połączeń wyrównawczych w postaci płaskownika FeZn 30x4. Należy ją ułożyć na wysokości 30cm od posadzki. Szyna pomalowana na kolor żółto-zielony. Do szyny podłączyć przewodami LgYżo o przekroju 6mm główne rurociągi instalacji wody, koryt elektrycznych i ciągi instalacji HVAC oraz futryny drzwiowe, metalowe obudowy szaf elektrycznych, konstrukcje wsporcze, korpusy pomp elektrycznych, dostępne metalowe elementy budynku oraz szynę PE rozdzielnicy RWYM Szynę połączeń wyrównawczych połączyć z uziemieniem fundamentowym za pomocą złącza kontrolnego i bednarki FeZn30x4 oraz z główną szyną połączeń wyrównawczych zlokalizowaną w pomieszczeniu rozdzielni głównej (przewodem LgYżo 5mm) 3.6 OCHRONA PRZEPIĘCIOWA Planowana ochrona przepięciowa instalacji elektrycznej wymiennikowni jest skoordynowana z ochroną przepięciową budynku. W rozdzielnicy RWYM należy zastosować ochronę stopnia (były stopień C). Należy połączyć ochronnik przepięciowy przewodami miedzianymi o przekroju min 6mm. 4

Usytuowanie pomiaru wg rys..0. 3.4 ODBIORY ELEKTRYCZNE WYMIENNIKOWNI Z rozdzielnicy zasilania wymiennikowni RWYM zasilono obwody gniazd f i zestawów gniazd 3f oraz obwód opraw oświetleniowych.

6 CENTRUM ENERGETYKI AGH W KRAKOWIE strona 5/5 Opis techniczny INSTALACJE ELEKTRYCZNE WYMIENNIKOWNI CO Projekt wykonawczy MAJ WYŁACZNIK AWARYJNY Należy zamontować przed drzwiami wejściowymi do pomieszczenia wymiennikowni wyłącznik awaryjny, którego zadaniem będzie wyłączenie napięcia z pomieszczenia. Wyłącznik będzie działał na cewkę wybijakową rozłącznika głównego rozdzielnicy RWYM. 3.8 PROWADZENIE INSTALACJI Instalacje należy prowadzić w rurkach PCV na tynku. Kabel zasilania rozdzielnicy należy prowadzić w korytku kablowym. KLAUZULA: Projektant nie ponosi odpowiedzialności za wszelkie zmiany wynikające z uszczegółowienia rozwiązań funkcjonalnych, wymogów stawianych przez technologię, konstrukcje i instalacje oraz w wyniku zmian wprowadzonych przez Inwestora w terminie późniejszym niż data niniejszego opracowania. 5

Wyłącznik będzie działał na cewkę wybijakową rozłącznika głównego rozdzielnicy RWYM. 3.8 PROWADZENIE INSTALACJI Instalacje należy prowadzić w rurkach PCV na tynku.

7 OBIEKT: BUDOWA CENTRUM ENERGETYKI Z GARAŻEM PODZIEMNYM WIELOSTANOWISKOWYM, INSTALACJAMI WEWNĘTRZNYMI WRAZ Z INFRASTRUKTURA TECHNICZNĄ, ZAGOSPODAROWANIEM TERENU I WEWNĘTRZNYM UKŁADEM DROGOWYM jako Etap I inwestycji pn.: Budowa Audytorium Maximum wraz z budynkiem administracyjno - dydaktyczno - biurowym, parkingiem podziemnym oraz infrastrukturą techniczną przy ul Czarnowiejskiej w Krakowie" PROJEKT WYKONAWCZY TOM 64B WYMIENNIKOWNIA INSTALACJE ELEKTRYCZNE SPECYFIKACJA Opracował: mgr inż. Paweł Woszczek Sprawdził: mgr inż. Marcin Urbanik Kraków, maj 0 r.

8 LISTA MATERIAŁOWA Szafa elektryczna RWYM L.p. Symbol Opis Ilość szt. Producent. OA Wyłącznik awaryjny w obudowie IP65. Q0 Rozłącznik główny prąd znamionowy In= 00A z cewką wybijakową wzrostową 30V 3. P Ochronnik przeciwprzepięciowy z wymiennym modułem ochronnym - napięcie znamionowe 80V AC 4. FG0 Rozłącznik bezpiecznikowy 3P prąd znamionowy aparatu In=63A prąd znamionowy wkładki Iw=0A 5. F0, F0 Wyłącznik nadmiarowo-prądowy 3P prąd znamionowy In=6A 6. F03 Wyłącznik nadmiarowo-prądowy P prąd znamionowy In=6A 7. V, V, V3 Lampka sygnalizacyjna niebieska napięcie znamionowe: 30V montowana na szynę TH35 8. KF Przekaźnik kontroli napięcia - napięcie znamionowe: Un=3x400V 9. FG, FG, Rozłącznik bezpiecznikowy 3P prąd znamionowy aparatu In=63A prąd znamionowy wkładki Iw=3A 0. F, F Wyłącznik nadmiarowo-prądowy P prąd znamionowy In=0A. FR3, FR4 Wyłącznik różnicowo-prądowy 4P prąd znamionowy In=5A prąd różnicowy I=30mA Charakterystyka AC 3. F3, F4 Wyłącznik nadmiarowo-prądowy 3P prąd znamionowy In=6A 3. F5, F6 Wyłącznik nadmiarowo-prądowy z członem różnicowo-prądowym P, AC prąd znamionowy In=6A prąd różnicowy I=30mA 4. XA Złączki śrubowe 6mm L, L, L3, N, PE komplet 5. X Złączki śrubowe 0mm L, L, L3, N, PE komplet 6. X, X3 Złączki śrubowe,5mm L, N, PE komplet 7. X4, X5 Złączki śrubowe,5mm L, L, L3, N, PE komplet 8. X6, X7 Złączki śrubowe,5mm L, N, PE komplet 9. _ Szafa wisząca 930x595x50 komplet +komplet elementów montażowych Wejście kabli od góry 0. FS Rozłącznik bezpiecznikowy P prąd znamionowy aparatu In=63A prąd znamionowy wkładki Iw=6A. FS Wyłącznik nadmiarowo-prądowy P prąd znamionowy In=6A

F0, F0 Wyłącznik nadmiarowo-prądowy 3P prąd znamionowy In=6A 6. F03 Wyłącznik nadmiarowo-prądowy P prąd znamionowy In=6A 7.

9 . WAGO Kompletny układ monitorowania Zasilacz 30VAC/4VDC (Wago) Sterownik (Wago) Moduł wejść cyfrowych 8DI (Wago) Moduł zakończeniowy (Wago) komplet SPECYFIKACJA APARATURY OBIEKTOWEJ Instalacje elektryczne w pomieszczeniu wymiennikowni L.p. Symbol Opis Ilość szt. Producent. Oprawa świetlówkowa x58 IP65 9. Oprawa świetlówkowa x58 IP65 AW z modułem awaryjnym h 3. Oprawa ewakuacyjna z piktogramem 4. Łącznik świecznikowy natynkowy IP44 5. Gniazdo 30V natynkowe z klapką i osłoną styków IP44 6. Zestaw gniazd x400v 6A i x30v z rozłącznikiem IP44 7. Kabel NXH-J 3x,5mm 8. Płaskownik stalowy ocynkowany FeZn 30x4 46m 9. Złącze kontrolne śrubowe Z dwiema śrubami M0 0. Rurki ochronne PVC średnica 3mm 98m LISTA KABLI Szafa elektryczna dla instalacji RSW L.p. Ozn. kabla Trasa Od Do Typ Długość [m]. RWYM/ RWYM RSW NHXH-J 5x0 mm 3. RWYM/ RWYM Oświetlenie NHXH-J 3x,5 mm RWYM/4 RWYM Zestaw gniazd NHXH-J 5x,5 mm 6 4. RWYM/5 RWYM Zestaw gniazd NHXH-J 5x,5 mm 6 5. RWYM/6 RWYM Gniazda f NHXH-J 3x,5 mm 8 6. Inst. Wyrównawcza LgY 6 mm UWAGA: Długość przewodów zweryfikować na obiekcie 3

Oprawa świetlówkowa x58 IP65 AW z modułem awaryjnym h 3. Oprawa ewakuacyjna z piktogramem 4. Łącznik świecznikowy natynkowy IP44 5. Gniazdo 30V natynkowe z klapką i osłoną styków IP44 6.
