P-320W ZyXEL P-320W Bezprzewodowy szerokopasmowy router g z zaporą sieciową Szybki start

Transkrypt

1 P-320W ZyXEL P-320W Bezprzewodowy szerokopasmowy router g z zaporą sieciową Szybki start 10/2005 Wersja 2.1 1

2 POLSKI Informacje ogólne Prestige to router szerokopasmowy z wbudowanym, czteroportowym przełącznikiem 10/100 Mb/s. Prestige umożliwia łatwe zbudowanie małej sieci w domu lub biurze i współdzielenie dostępu do Internetu przez modem (kablowy/dsl). Powinieneś mieć już skonfigurowane konto internetowe i posiadać większość z poniższych informacji. Tabela 1: Informacje o koncie internetowym Tabela 1 Adres WAN IP twojego urządzenia (jeśli go otrzymałeś): Adres IP serwera DNS (jeśli go otrzymałeś): Podstawowy, Dodatkowy Rodzaj połączenia: Ethernet PPTP PPPoE Rodzaj usługi: Nazwa użytkownika: Nazwa użytkownika: Adres WAN IP twojego urządzenia (jeśli go otrzymałeś) ID połączenia (jeśli jest wymagane): Nazwa usługi (PPPoE): Nazwa użytkownika: Adres IP serwera logowania: Hasło: Hasło: Adres IP serwera PPTP: lub nazwa domeny PPTP: Hasło: Więcej informacji na temat wszystkich funkcji znajduje się w Podręczniku użytkownika. Poniżej wymienione są czynności, które należy wykonać: 1 Złącza sprzętowe 2 Dostęp do aplikacji Web Configurator 3 Konfiguracja dostępu do Internetu 2

3 1 Złącza sprzętowe P-320W Przed pierwszym uruchomieniem wykonaj następujące połączenia sprzętowe: 1 Połączenie WAN Podłącz modem do portu WAN, używając kabla dostarczonego razem z modemem. 2 Podłączenie LAN Podłącz swój komputer do portu LAN, używając dołączonego kabla Ethernet. 3 Podłączenie zasilania Przy pomocy znajdującego się w zestawie zasilacza, podłącz gniazdo POWER do odpowiedniego źródła prądu (skorzystaj z Podręcznika użytkownika, aby sprawdzić specyfikacje zasilacza wg regionów). 3

4 POLSKI Diody LED Po dokonaniu podłączeń, wciśnij przycisk zasilania, aby włączyć Prestige. Zobacz na diody LED na panelu przednim. Po włączeniu zasilania zaświecą się diody PWR i WLAN. Diody LAN i WAN włączą się, jeśli odpowiednie połączenia zostały właściwie wykonane. 2 Dostęp do aplikacji Web Configurator 1 Uruchom przeglądarkę. Wpisz jako adres witryny WWW. Uwaga: Jeśli nie zobaczysz następnego ekranu, przejdź do sekcji Konfiguracja adresu IP komputera. 4

5 P-320W 2 Wyświetli się ono Password (hasło). Wprowadź hasło (domyślnie 1234 ) i kliknij Login. 4 Wybierz język z listy rozwijanej. Kliknij Apply. 3 Zmień hasło na następnym ekranie, który się pojawi i kliknij Apply. Uwaga: Przycisk Next (dalej) znajduje się w prawym, dolnym rogu każdego ekranu. 5 Kliknij Go to Wizard setup (konfiguracja przy pomocy kreatora), jeśli konfigurujesz Prestige po raz pierwszy... 6 Wybierz język z listy rozwijanej. Kliknij Next, aby przejść do Kreatora połączenia. 5

6 POLSKI 3 Konfiguracja dostępu do Internetu Uwaga: Parametry dostępowe do Internetu należy na każdym ekranie kreatora wprowadzić dokładnie tak, jak podał je Twój dostawca usług internetowych, a następnie kliknąć Next, aby przejść dalej, lub Back, aby powrócić do poprzedniego ekranu. Informacje na aktualnym ekranie zostaną utracone, jeśli klikniesz Back. Krok 1: Informacje systemowe 1 Ten ekran jest opcjonalny. Możesz po prostu kliknąć Next. System Name (nazwa systemowa) służy do identyfikacji routera Prestige. Możesz wprowadzić nazwę swojego komputera. Jeśli pozostawisz puste pole Domain Name (nazwa domeny), wówczas wykorzystana zostanie nazwa domeny uzyskana przez DHCP od dostawcy usług internetowych. Krok 2: Bezprzewodowa sieć LAN Skonfiguruj JEDNO z poniższych zabezpieczeń bezprzewodowych w routerze Prestige: Tryb Auto: Używa zabezpieczenia WPA-PSK z automatycznie wygenerowanym kluczem typu Pre-Shared (wstępnie współdzielony). Wygenerowane klucze typu Pre-Shared można zobaczyć na ekranie Wireless LAN. Uwaga: Klient sieci bezprzewodowej musi obsługiwać tryb WPA-PSK i używać tego samego klucza. None: Przy tym ustawieniu zabezpieczenia bezprzewodowej sieci LAN są wyłączone. Jeśli nie włączysz żadnych zabezpieczeń bezprzewodowych w swoim routerze Prestige, sieć będzie dostępna dla wszystkich bezprzewodowych urządzeń sieciowych, znajdujących się w zasięgu. Tryb Basic: WEP (Wired Equivalent Privacy) szyfruje ramki danych przed przesłaniem ich przez sieć bezprzewodową. Im wyższe szyfrowanie WEP, tym wyższe bezpieczeństwo, ale niższa wydajność. 6

7 P-320W Tryb Extend (WPA-PSK): Skonfiguruj klucz typu Pre-Shared. Użyj tej opcji tylko wtedy, jeśli klienty sieci bezprzewodowej obsługują WPA-PSK. Uwaga: Klienty bezprzewodowe i Prestige muszą używać tego samego identyfikatora SSID, ID kanału i klucza WPA-PSK (jeśli WPA-PSK jest włączone) lub klucza szyfrowania WEP (jeśli włączone jest WEP), aby możliwa była komunikacja bezprzewodowa. OTIST Technologia OTIST (One-Touch Intelligent Security Technology) pozwala przypisywać klientom bezprzewodowym ustawienia SSID i statyczne ustawienia szyfrowania WEP lub WPA-PSK, zdefiniowane w routerze. Klient bezprzewodowy również musi obsługiwać technologię OTIST i mieć uaktywniony ten mechanizm. Zabezpieczenie automatyczne lub brak zabezpieczenia A Wprowadź unikatową nazwę, która identyfikuje Prestige w bezprzewodowej sieci lokalnej. B Zostaw ustawienia domyślne. Prestige i klient bezprzewodowy muszą używać tego samego ID kanału. C Wybierz poziom zabezpieczeń bezprzewodowych. Wybierz Auto lub None. D W przypadku trybu Auto, wybierz Yes, aby uaktywnić mechanizm OTIST. Jeśli wybierzesz tryb None, wybierz Yes, aby włączyć OTIST, lub zaznacz opcję No i kliknij Next, jeśli chcesz skonfigurować OTIST później. Domyślny klucz konfiguracji OTIST Setup Key - to Klucz ten może zostać zmieniony poprzez narzędzie do konfiguracji przez WWW. Pamiętaj, aby użyć takiego samego klucza konfiguracji OTIST w routerze Prestige i klientach bezprzewodowych. 7

8 POLSKI A B C D E Zabezpieczenie podstawowe (WEP) A Wprowadź unikatową nazwę, która identyfikuje Prestige w bezprzewodowej sieci lokalnej. B Zostaw ustawienia domyślne. Prestige i klient bezprzewodowy muszą używać tego samego ID kanału. C Wybierz zabezpieczenie Basic(WEP). D Możesz wygenerować lub ręcznie wprowadzić kluczy WEP poprzez: Wpisanie wymyślonego hasła w polu Passphrase (do 32 znaków) i kliknięcie Generate (generuj). Prestige automatycznie wygeneruje klucz WEP. Lub wprowadzając klucze ręcznie w każdym polu Key (klucz) (1~4) i wybierając metodę wprowadzania klucza: ASCII lub Hex. E Wybierz opcję 64-bit lub 128-bit z listy rozwijanej WEP Encryption. F Wybierz znaki ASCII lub Hex. G Zaznacz jedną z opcji Key (klucz), aby wybrać domyślny klucz WEP. 8

9 P-320W H Wybierz Yes, aby włączyć mechanizm OTIST. Zaznacz opcję No i kliknij Next, aby skonfigurować OTIST później. Domyślny klucz konfiguracji OTIST Setup Key - to Klucz ten może zostać zmieniony poprzez narzędzie do konfiguracji przez WWW. Pamiętaj, aby użyć takiego samego klucza konfiguracji OTIST w routerze Prestige i klientach bezprzewodowych. A B C D E G F D E 9

10 POLSKI Zabezpieczenie rozszerzone (WPA-PSK) A Wprowadź unikatową nazwę, która identyfikuje Prestige w bezprzewodowej sieci lokalnej. B Zostaw ustawienia domyślne. Prestige i klient bezprzewodowy muszą używać tego samego ID kanału. C Wybierz zabezpieczenie WPA-PSK. D Wpisz wstępnie współdzielony (pre-shared) klucz, aby uzyskać połączenie bezpieczniejsze niż w przypadku szyfrowania WEP. Wpisz od 8 do 63 znaków ASCII (wielkość liter ma znaczenie). Możesz ustawić najbezpieczniejsze połączenie bezprzewodowe, konfigurując WPA na ekranie zaawansowanych ustawień bezprzewodowych. W tym celu konieczne jest skonfigurowanie serwera RADIUS. E Domyślne wybrana jest opcja Yes. Zaznacz opcję No i kliknij Next, aby skonfigurować OTIST później. Domyślny klucz konfiguracji OTIST Setup Key - to Klucz ten może zostać zmieniony poprzez narzędzie do konfiguracji przez WWW. Pamiętaj, aby użyć takiego samego klucza konfiguracji OTIST w routerze Prestige i klientach bezprzewodowych. A B C D D E 10

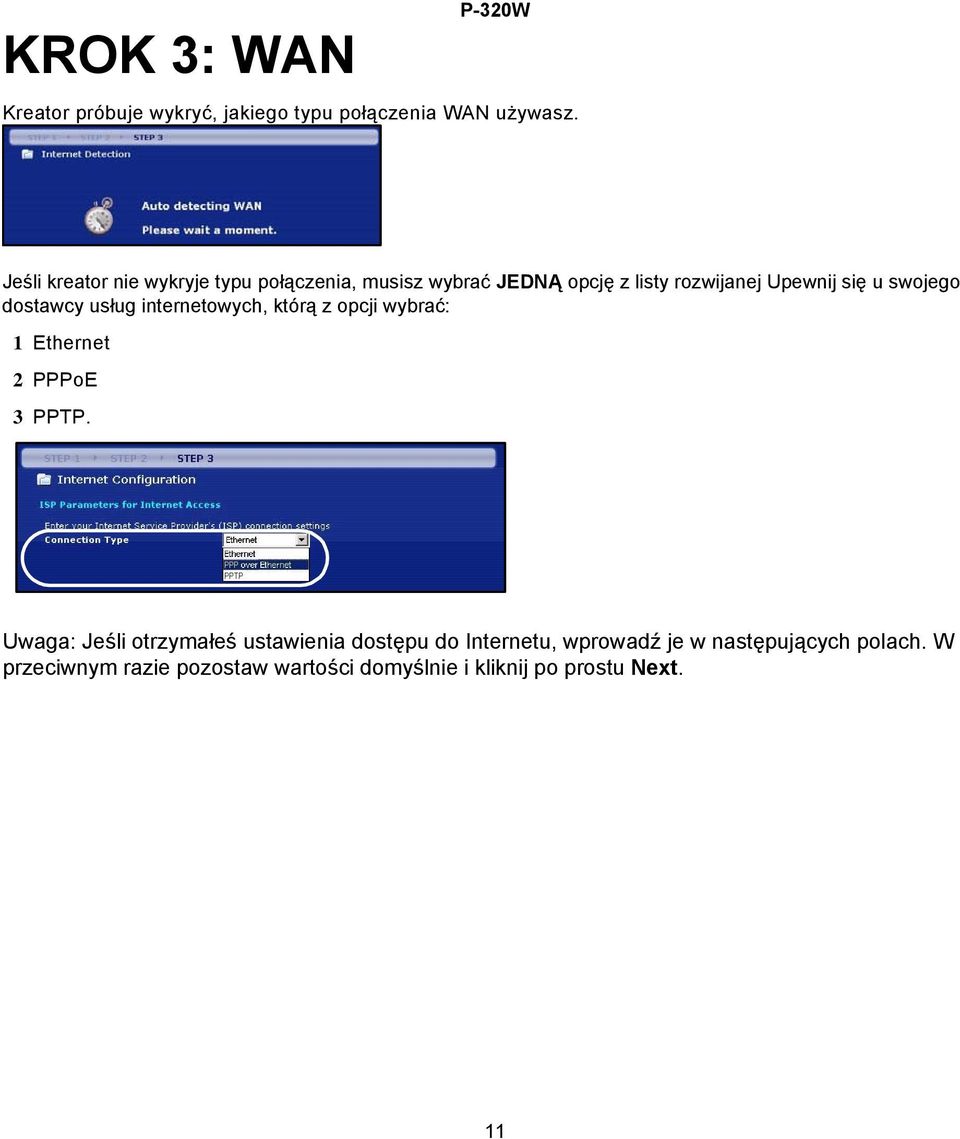

11 KROK 3: WAN P-320W Kreator próbuje wykryć, jakiego typu połączenia WAN używasz. Jeśli kreator nie wykryje typu połączenia, musisz wybrać JEDNĄ opcję z listy rozwijanej Upewnij się u swojego dostawcy usług internetowych, którą z opcji wybrać: 1 Ethernet 2 PPPoE 3 PPTP. Uwaga: Jeśli otrzymałeś ustawienia dostępu do Internetu, wprowadź je w następujących polach. W przeciwnym razie pozostaw wartości domyślnie i kliknij po prostu Next. 11

12 POLSKI POŁĄCZENIE ETHERNET A Wybierz Ethernet jako typ połączenia WAN. B Wybierz Get automatically from your ISP, jeśli Twój dostawca usług internetowych nie przypisał Ci stałego adresu IP. Przejdź do D. Lub Zaznacz Use fixed IP address, by nadać urządzeniu Prestige stały, unikalny adres IP. C Wprowadź adres IP WAN i maskę podsieci IP WAN sąsiadujące urządzenia, jeśli znasz te parametry. Jeśli nie, zostaw ustawienia domyślne. Jeśli otrzymałeś adres IP i/lub ustawienia serwera DNS, wprowadź je w odpowiednich polach. W przeciwnym razie pozostaw wartości domyślnie i kliknij po prostu Next. Wybierz Factory Default, aby użyć przypisanego fabrycznie adresu MAC. 12

13 P-320W A B C D 13

14 POŁĄCZENIE PPPoE POLSKI A Wybierz PPPoE jako typ połączenia WAN. B Wypełnij pola Service Name (nazwa usługi) (opcjonalnie), User Name (nazwa użytkownika) i Password (hasło). C Wybierz Get automatically from your ISP, jeśli Twój dostawca usług internetowych nie przypisał Ci stałego adresu IP. Przejdź do E. Zaznacz Use fixed IP address provided by your ISP, by nadać urządzeniu Prestige stały, unikalny adres IP. D Wprowadź adres IP WAN sąsiadującego urządzenia, jeśli go znasz. Jeśli nie, zostaw ustawienia domyślne. Jeśli otrzymałeś adres IP i/lub ustawienia serwera DNS, wprowadź je w odpowiednich polach. W przeciwnym razie pozostaw wartości domyślnie i kliknij po prostu Next. Wybierz Factory Default, aby użyć przypisanego fabrycznie adresu MAC. 14

15 P-320W A B C D E 15

16 POŁĄCZENIE PPTP POLSKI A Wybierz PPTP jako typ połączenia WAN. B Wypełnij pola User Name (nazwa użytkownika) i Password (hasło). C Wybierz Get automatically from your ISP, jeśli Twój dostawca usług internetowych nie przypisał Ci stałego adresu PPTP IP. Ewentualnie wybierz Use fixed IP address, jeśli chcesz przypisać do urządzenia Prestige stały, unikalny adres PPTP IP i maskę podsieci. D Wypełnij pole Server IP Address (adres IP serwera PPTP). E Wypełnij pole Connection ID/Name (ID/nazwa połączenia) (jeśli zostało podane). F Wybierz Get automatically from your ISP, jeśli Twój dostawca usług internetowych nie przypisał Ci stałego adresu IP. Przejdź do H. Zaznacz Use fixed IP address provided by your ISP, by nadać urządzeniu Prestige stały, unikalny adres IP. G Wprowadź adres IP WAN i maskę podsieci IP WAN sąsiadujące urządzenia, jeśli znasz te parametry. Jeśli nie, zostaw ustawienia domyślne. Jeśli otrzymałeś adres IP i/lub ustawienia serwera DNS, wprowadź je w odpowiednich polach. W przeciwnym razie pozostaw wartości domyślnie i kliknij po prostu Next. Wybierz Factory Default, aby użyć przypisanego fabrycznie adresu MAC. 16

17 P-320W A B C D E F G H 17

18 POLSKI Konfiguracja dostępu do Internetu zakończona Jeśli wystąpią jakieś problemy z dostępem do Internetu, postępuj zgodnie ze wskazówkami na ekranie. Kliknij Finish, by zakończyć działanie Kreatora połączenia. 4 Rozwiązywanie problemów Uwaga: Jeśli Twój komputer nie może automatycznie nawiązać połączenia z urządzeniem, wówczas zapoznaj się multimedialnym samouczkiem, który pokazuje jak skonfigurować komputer, aby pobierał dynamicznie adres IP, lub jak przypisać mu stały adres IP w przedziale określonym w sekcji Konfiguracja adresu IP komputera. PROBLEM DZIAŁANIA KORYGUJĄCE Po włączeniu zasilania urządzenia Prestige nie włącza się żadna dioda LED. Upewnić się, że prawidłowy zasilacz jest podłączony do bramy Prestige i do źródła prądu. Sprawdzić wszystkie kable. Jeśli wskaźniki LED nadal się nie zapalają, może to świadczyć o problemie sprzętowym. Należy skontaktować się ze sprzedawcą. 18

19 P-320W Nie można uzyskać dostępu do urządzenia Prestige z komputera Nie można uzyskać dostępu do urządzenia Prestige z komputera (c.d.) Nie można uzyskać dostępu do Internetu Sprawdzić połączenia kablowe między bramą Prestige a komputerem. Jeśli adres IP bramy Prestige zmienił się, należy wpisać nowy adres jako adres strony WWW. Upewnić się, że adres IP komputera należy do tej samej podsieci co adres bramy Prestige (zobacz sekcja Konfiguracja adresu IP komputera). Sprawdzić łączność z bramą Prestige, wydając polecenie ping w komputerze podłączonym do sieci lokalnej. Należy sprawdzić, czy w komputerze zainstalowana jest karta Ethernet i czy działa ona prawidłowo. Kliknąć przycisk Start, (Wszystkie) Programy, Akcesoria, a następnie Wiersz polecenia. W oknie Wiersz polecenia wpisać ping", spację oraz adres IP bramy Prestige (domyślnie ), po czym nacisnąć klawisz [ENTER]. Brama powinna odpowiedzieć; jeśli tak się nie stanie, należy przeczytać sekcję Konfiguracja adresu IP komputera. Użyć przeglądarek Internet Explorer 6.0 lub Netscape Navigator 7.0 (albo nowszych wersji) z włączoną obsługą JavaScript. Upewnić się, że hasło zostało wpisane poprawnie (wielkość liter jest istotna). W razie zapomnienia hasła należy użyć przycisku RESET. Przytrzymać przycisk wciśnięty przez ok. 10 sekund (dopóki nie zacznie migać wskaźnik SYS), a następnie zwolnić go. Powoduje on przywrócenie ustawień fabrycznych (hasło 1234, adres IP LAN itd.). Sprawdzić ustawienia połączenia internetowego. Jeśli używany jest protokół PPPoE lub PPPoA, należy upewnić się, że podano prawidłową nazwę użytkownika i hasło. 4.1 Konfiguracja adresu IP komputera W tym rozdziale wyjaśniono, jak skonfigurować komputer Windows NT/2000/XP do automatycznego pobierania adresu IP. Jest to niezbędne w celu nawiązania łączności między komputerem a bramą Prestige Informacje dotyczące konfigurowania adresu IP w innych wersjach systemu Windows oraz w systemie Macintosh można znaleźć w Instrukcji użytkownika. 1 W Windows XP kliknąć przycisk Start i wybrać polecenie Panel sterowania. W Windows 2000/NT kliknąć przycisk Start i wybrać polecenie Ustawienia/Panel sterowania. 2 W Panelu sterowania Windows XP kliknąć dwukrotnie ikonę Połączenia sieciowe. W Panelu sterowania Windows 2000/NT kliknąć dwukrotnie ikonę Połączenia sieciowe i telefoniczne. 19

20 POLSKI 3 Kliknąć prawym przyciskiem myszy ikonę Połączenie lokalne i wybrać z menu polecenie Właściwości. 4 Zaznaczyć pozycję Protokół internetowy (TCP/IP) (na karcie Ogólne w Windows XP) i kliknąć przycisk Właściwości. 5 Pojawi się okno Właściwości: Protokół internetowy (TCP/IP) (karta Ogólne w Windows XP). 6 Zaznaczyć opcje Uzyskaj adres IP automatycznie oraz Uzyskaj adres serwera DNS automatycznie. 7 Kliknąć przycisk OK, aby zamknąć okno Właściwości: Protokół TCP/IP. 8 Kliknąć przycisk Zamknij (OK w Windows 2000/NT), aby zamknąć okno Właściwości: Połączenie lokalne. 9 Zamknąć okno Połączenia sieciowe. Oglądanie certyfikatów produktu 1 Przejść pod adres 2 Wybrać produkt z listy rozwijanej na stronie głównej firmy ZyXEL, aby przejść do tego strony tego produktu. 3 Kliknąć żądany certyfikat, aby go obejrzeć. 20

21 P-320W 21
