1 TP-LINK TECHNOLOGIES CO., LTD. Charakterystyka produktu może ulec zmianie bez powiadomiania. TP-LINK jest zarejestrowanym znakiem handlowym firmy TP-LINK TECHNOLOGIES Co., LTD. Inne marki i nazwy produktów są znakami handlowymi lub zarejestrowanymi znakami handlowymi ich poszczególnych właścicieli. Żadna część niniejszej specyfikacji nie może być powielana w jakikolwiek sposób, ani w żaden sposób przetwarzana, adaptowana, bądź używana do uzyskiwania tekstów pochodnych, takich jak tłumaczenia, bez pisemnej zgody TP-LINK Technologies Co., Ltd. Copyright 2010 TP-LINK Technologies Co., Ltd. Wszelkie prawa zastrzeżone. Instrukcja szybkiej instalacji TD-W8950ND Bezprzewodowy router N / modem ADSL2+ Ver 1.0.0

2 Instalacja Podłączenie urządzenia W trakcie konfiguracji routera należy korzystać wyłącznie z przewodowego połączenia sieciowego. Wyłącz wszystkie urządzenia sieciowe (komputery, modem/router). Jeżeli aktualnie korzystasz z modemu, wyłącz go. Nowe urządzenie zastąpi modem. Podłącz komputer do portu LAN modemu/routera za pomocą kabla sieciowego. Za pomocą kabla telefonicznego podłącz rozdzielacz do gniazdka sieciowego. Następnie podłącz drugi kabel telefoniczny do portu LINE modemu/routera i do portu MODEM rozdzielacza. Do portu PHONE rozdzielacza podłącz telefon. W przypadku, gdy telefon nie będzie wykorzystany, należy podłączyć modem/router bezpośrednio do gniazdka sieciowego. 1

3 Podłącz zasilacz znajdujący się w opakowaniu produktu do portu Power routera/modemu oraz do źródła zasilania. Włącz wszystkie urządzenia sieciowe a następnie sprawdź, czy status diod LED routera jest prawidłowy (patrz poniżej). Power: dioda zapalona ADSL: dioda miga lub jest zapalona WLAN: dioda miga LAN: dioda miga lub jest zapalona (w przypadku podłączenia danego portu) Jeżeli diody LED mają nieprawidłowy status należy sprawdzić, czy wszystkie kable (zasilacza, kable telefoniczne i sieciowe) są prawidłowo podłączone do urządzenia. Przy prawidłowym podłączeniu linii telefonicznej, jeżeli dioda ADSL miga a następnie gaśnie, należy skontaktować się z dostawcą usług internetowych w celu sprawdzenia poprawności działania połączeń internetowych. Konfiguracja urządzenia Do konfiguracji urządzenia można wykorzystać oprogramowanie na dostarczonej płycie CD (metoda pierwsza) lub uruchomić Kreator szybkiej konfiguracji (Quick Setup Wizard) w przeglądarce internetowej (metoda druga). TP-LINK zaleca wykorzystanie metody pierwszej. 2

4 Metoda 1: Konfiguracja z wykorzystaniem oprogramowania na płycie CD Włóż do napędu CD-ROM płytę CD znajdującą się w opakowaniu produktu. Automatycznie pojawi się okno kreatora instalacji Setup Wizard. Wybierz właściwy produkt i kliknij opcję Start Setup Zostanie wyświetlony film prezentujący sposób prawidłowego podłączenia urządzeń. Po jego zakończeniu uruchomiony zostanie program Easy Setup Assistant. Naciśnij przycisk START, a następnie wykonuj polecenia kreatora, aż do zakończenia procesu konfiguracji. Zakończono konfigurację urządzenia. Proszę przejść do punktu 3 Testowanie połączenia internetowego. 3

5 Metoda 2: Konfiguracja z wykorzystaniem kreatora szybkiej instalacji w przeglądarce internetowej Logowanie Otwórz przeglądarkę internetową, w pole adresowe wpisz: i naciśnij klawisz Enter. W oknie dialogowym należy wprowadzić domyślną nazwę użytkownika oraz hasło i nacisnąć przycisk OK. Nazwa użytkownika: admin Hasło: admin Naciśnij przycisk OK Jeżeli okno dialogowe nie pojawi się automatycznie, należy przejść do punktu T3 w części Rozwiązywanie problemów. Sposób postępowania w przypadku, gdy zapomniano hasła, opisuje punkt T2. Po zalogowaniu pojawi się strona zarządzania urządzeniem. Wybierz opcję Quick Setup 4

6 Konfiguracja ustawień internetowych Pojawi się następujące okno. Wprowadź parametry VPI i VCI nadane przez ISP Naciśnij przycisk Next Jeżeli parametry VPI/VCI lub typ połączenia WAN nie są znane, należy skontaktować się z dostawcą usług internetowych. Wybierz typ połączenia WAN nadany przez ISP. W przypadku połączeń PPPoE/PPPoA, przejdź do punktu A. W przypadku połączeń MER przejdź do punktu B. W przypadku połączeń IPoA przejdź do punktu C. W przypadku połączeń Bridging przejdź do punktu Konfiguracja ustawień bezprzewodowych. Naciśnij przycisk Next Jeżeli typ połączenia nie jest znany, należy skontaktować się z dostawcą usług internetowych. Nie zaleca się korzystania z trybu Bridging, gdyż nie zapewnia on jednoczesnego dostępu do Internetu wielu stacjom roboczym. A. Konfiguracja dla opcji: PPPoE/PPPoA 5

7 Pojawi się następujące okno. Wprowadź nazwę użytkownika i hasło określone przez ISP Naciśnij przycisk Next Naciśnij przycisk Next Jeżeli nazwa użytkownika i hasło nie są znane, należy skontaktować się z dostawcą usług internetowych. Konfiguracja ustawień PPPoA jest podobna do PPPoE. Po ukończeniu powyższej konfiguracji należy przejść do punktu ustawień bezprzewodowych. Konfiguracja B. Konfiguracja dla opcji: MER Wprowadź parametry określone przez ISP Naciśnij przycisk Next 6

8 Naciśnij przycisk Next Po ukończeniu powyższej konfiguracji należy przejść do punktu ustawień bezprzewodowych. Konfiguracja C. Konfiguracja dla opcji: IPoA Wprowadź adres IP, maskę podsieci, bramę domyślną oraz adresy serwera DNS określone przez ISP Naciśnij przycisk Next Naciśnij przycisk Next Jeżeli adres IP, maska podsieci i adresy DNS nie są znane, należy skontaktować się z dostawcą usług internetowych. Po ukończeniu powyższej konfiguracji należy przejść do punktu ustawień bezprzewodowych. Konfiguracja 7

9 D. Konfiguracja dla opcji: Bridge Naciśnij przycisk Next Po ukończeniu powyższej konfiguracji należy przejść do punktu ustawień bezprzewodowych. Konfiguracja Konfiguracja ustawień bezprzewodowych Stwórz unikalną i łatwą do zapamiętania nazwę swojej sieci bezprzewodowej. Możesz również zachować ustawienia domyślne. Naciśnij przycisk Next Zabezpieczenia bezprzewodowej transmisji są domyślnie wyłączone. Zalecane jest wybranie opcji Network Authentication w celu skonfigurowania opcji bezpieczeństwa. Po ukończeniu powyższej konfiguracji należy przejść do punktu konfiguracja sieci WAN. Skrócona 8

10 Skrócona konfiguracja sieci WAN Wyświetlone zostanie następujące okno (na przykładzie ustawień PPPoE). Naciśnij przycisk Save/Reboot Informacje zawarte na tej stronie będą się różnić w zależności od typu połączenia określonego w punkcie Konfiguracja ustawień internetowych Router/modem został skonfigurowany i nastąpi jego ponowne uruchomienie. Nie należy wyłączać urządzenia w czasie restartu. Testowanie połączenia internetowego Zakończono konfigurację podstawowych ustawień routera. Proszę otworzyć w oknie przeglądarki internetowej następujące strony internetowe: Jeżeli powyższe strony otworzą się prawidłowo, oznacza to, że router został poprawnie skonfigurowany udostępniając użytkownikom połączenie internetowe. W innym przypadku proszę przejść do punktu T4. Co zrobić w przypadku braku dostępu do internetu? w sekcji Rozwiązywanie problemów. Opis konfiguracji zaawansowanych opcji znajduje się w instrukcji obsługi umieszczonej na płycie CD dołączonej do produktu. Skonfigurowanie ustawień wymagane jest jednorazowo. W przypadku konieczności podłączenia do Interne- tu innych komputerów znajdujących się w danej sieci, należy bezpośrednio podpiąć je do routera ADSL. Jeżeli komputery te nie mają dostępu do Internetu, proszę przejść do punktu T3. Co zrobić, gdy nie wyświetla się strona konfiguracyjna? w sekcji Rozwiązywanie problemów. 9

11 Rozwiązywanie problemów T1. Jak przywrócić fabryczne ustawienia routera? Naciśnij i przytrzymaj przez 8-10 sekund przycisk Reset. Urządzenie musi być włączone. Przyciśnij na 8-10 sekund Po zresetowaniu urządzenia, bieżąca konfiguracja zostanie utracona. Należy ponownie skonfigurować router. T2. Co zrobić, gdy zapomniano hasła? 1) Przywróć ustawienia fabryczne routera (patrz punkt T1). 2) Wprowadź domyślną nazwę użytkownika i hasło: admin, admin. 3) Skonfiguruj router ponownie zgodnie z wcześniejszymi punktami tej instrukcji. T3. Co zrobić w przypadku braku dostępu do strony konfiguracyjnej? 1) Ustaw adres IP komputera. Dla systemu Windows XP Wybierz Start > Control Panel, pokaże się następujące okno: Wybierz opcję Network and Internet Connections 10

12 Wybierz opcję Network Connections Naciśnij prawym przyciskiem myszy opcję Local Area Connection Wybierz opcję Properties Kliknij dwukrotnie opcję Internet Protocol (TCP/IP) 11

13 Zaznacz opcję Obtain an IP address automatically Zaznacz opcję Obtain DNS server address automatically Naciśnij przycisk OK Naciśnij przycisk OK 12

14 Dla systemu Windows Vista Wybierz Start > Settings > Control Panel, pokaże się następujące okno: Wybierz opcję View network status and tasks Zaznacz opcję View status Naciśnij przycisk Properties 13

15 Kliknij dwukrotnie opcję Internet Protocol Version 4 (TCP/IPv4) Zaznacz opcję Obtain an IP address automatically Zaznacz opcję Obtain DNS server address automatically Naciśnij przycisk OK 14

16 2) Konfiguracja przeglądarki internetowej (IE) Otwórz przeglądarkę internetową (IE) i wybierz zakładkę Tools. Rozwinie się następujące menu:. Wybierz opcję Internet Options Zaznacz opcję Never dial a connection Naciśnij przycisk OK Po skonfigurowaniu powyższych ustawień należy ponownie zalogować się do strony konfiguracyjnej urządzenia. Jeżeli dostęp będzie dalej niemożliwy, należy przywrócić ustawienia fabryczne routera i dokonać ponownej konfiguracji zgodnie ze wskazówkami zawartymi w tej instrukcji. Jeżeli problem będzie się powtarzał, proszę skontaktować się z naszym działem wsparcia technicznego. T4. Co zrobić w przypadku braku dostępu do Internetu? 1) Sprawdź podłączenie wszystkich kabli (telefonicznych, sieciowych, zasilacza). 2) Sprawdź u dostawcy usług internetowych wprowadzone dane (parametry 15

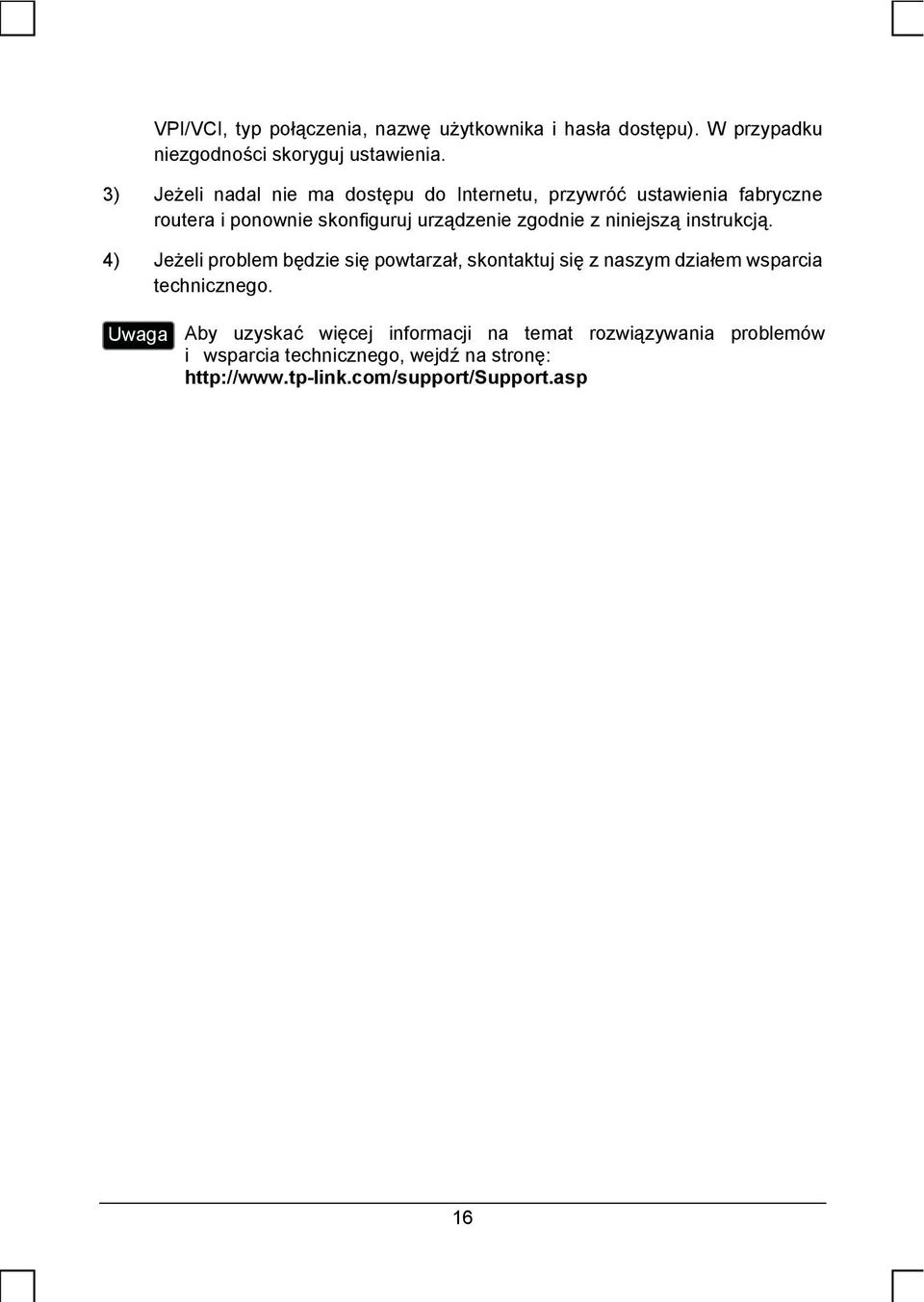

17 VPI/VCI, typ połączenia, nazwę użytkownika i hasła dostępu). W przypadku niezgodności skoryguj ustawienia. 3) Jeżeli nadal nie ma dostępu do Internetu, przywróć ustawienia fabryczne routera i ponownie skonfiguruj urządzenie zgodnie z niniejszą instrukcją. 4) Jeżeli problem będzie się powtarzał, skontaktuj się z naszym działem wsparcia technicznego. Aby uzyskać więcej informacji na temat rozwiązywania problemów i wsparcia technicznego, wejdź na stronę: 16
