Laboratorium - Konfiguracja karty sieciowej do używania protokołu DHCP w systemie Windows XP

Transkrypt

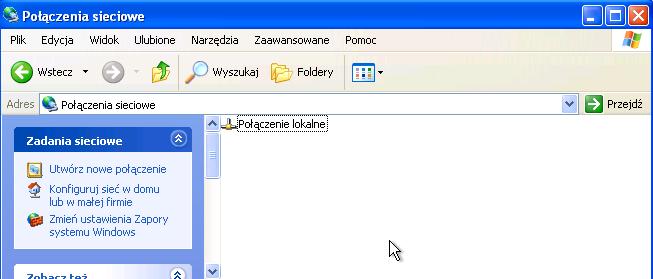

1 Laboratorium - Konfiguracja karty sieciowej do używania protokołu DHCP w systemie Windows XP Wprowadzenie Wydrukuj i uzupełnij to laboratorium. W tym laboratorium, będziesz konfigurował kartę sieciową Ethernet, tak aby używała serwera DHCP do uzyskania adresu IP oraz testował łączność pomiędzy dwoma komputerami. Zalecany sprzęt Router Linksys E2500 Dwa komputery z systemem Windows XP Professional Kable Ethernetowe Krok 1 W przypadku Hosta A, podłącz jeden koniec kabla ethernetowego do portu 1 z tyłu routera. Drugi koniec kabla Ethernet podłącz do portu karty sieciowej twojego komputera. W przypadku Hosta B, podłącz jeden koniec kabla ethernetowego do portu 2 z tyłu routera. Drugi koniec kabla Ethernet podłacz do portu karty sieciowej twojego komputera. Podłącz kabel zasilający router, jeżeli jeszcze to nie zostało zrobione. Włącz oba komputery i zaloguj się do systemu Windows na hoście A jako administrator. Kliknij przycisk Start> Panel sterowania> Połączenia sieciowe. Pojawi się okno "Połączenia sieciowe", 2013 Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 1 of 7

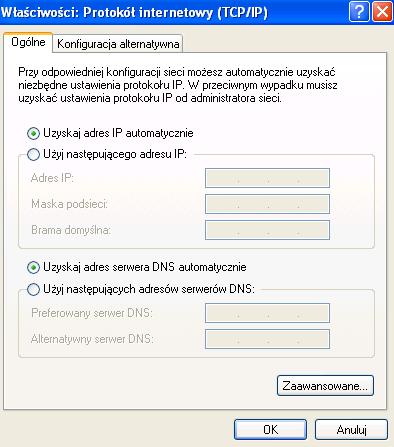

2 Krok 2 Przyciśnij prawym przyciskiem myszy Połączenie lokalne, i wybierz Właściwości. Otworzy się okno "Właściwości: Połączenie lokalne". Jaka jest nazwa i numer modelu karty sieciowej w polu "Połącz używając:" Jakie elementy są widoczne w polu "To połączenie wykorzystuje następujące składniki" Krok 3 Wybierz Protokół internetowy (TCP/IP). Kliknij Właściwości. Otworzy się okno "Właściwości: Protokół internetowy (TCP/IP)" Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 2 of 7

3 Jaki adres IP, maska podsieci i domyślna brama są wpisane w pole "Użyj następującego adresu IP:"? Wybierz przycisk opcji "Uzyskaj adres IP automatycznie", jeśli nie jest jeszcze wybrana. Wybierz przycisk opcji "Uzyskaj adres serwera DNS automatycznie", jeśli nie jest jeszcze wybrana. Kliknij przycisk OK. Okno "Właściwości: Protokół internetowy (TCP/IP)" zamknie się Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 3 of 7

4 Kliknij OK. Krok 4 Sprawdź wskaźniki na odwrocie karty sieciowej. Kontrolki będą migać, gdy jest aktywność sieciowa. Wybierz Start> Uruchom... Otworzy się okno "Uruchamianie". Wpisz cmd i kliknij OK. Otworzy się okno "cmd.exe" Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 4 of 7

5 Wpisz ipconfig /all, a następnie naciśnij klawisz Enter. Jaki jest adres IP komputera? Jaka jest maska podsieci? Jaka jest domyślna brama dla komputera? Jakie są serwery DNS dla komputera? Jaki jest adres MAC komputera? Czy DHCP jest włączony? Jaki jest adres IP serwera DHCP? Kiedy została otrzymana dzierżawa? Kiedy dzierżawa wygasa? 2013 Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 5 of 7

6 Krok 5 Wpisz polecenie ping i podaj swój adres IP. Na przykład, ping Wpisz jedną z odpowiedzi komendy ping. Jeśli test ping nie powiódł się, poproś o pomoc instruktora. Krok 6 Zaloguj się do hosta B jako administrator i upewnij się, że przyciski wyboru "Uzyskaj adres IP automatycznie" i "Uzyskaj adres serwera DNS automatycznie" są zaznaczone. Kliknij OK> OK. Otwórz okno komend. Wpisz ipconfig /all. Jaki jest adres IP komputera? Jaka jest maska podsieci? Jaka jest domyślna brama dla komputera? Jakie są serwery DNS dla komputera? Jaki jest adres IP serwera DHCP? Krok 7 Powróć do okna "Właściwości: Protokół internetowy (TCP/IP)". Wybierz przycisk opcji "Użyj następującego adresu IP" oraz "Użyj następującego adresu serwera DNS". Wprowadź informacje adresowe IP dla karty sieciowej z poprzedniego kroku. Kliknij OK> OK Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 6 of 7

7 Otwórz okno wiersza polecenia. Wpisz polecenie ping na adres IP hosta B. Jeśli test ping nie powiódł się, poproś o pomoc instruktora. Krok 8 Z hosta B wpisz polecenie ping na adres IP hosta A. Czy test ping zakończył się sukcesem? Z hosta A wpisz ping adres IP hosta B. Czy test ping zakończył się sukcesem? Krok 9 Powrót do ustawień konfiguracji z początku laboratorium, o ile instruktor nie zalecił inaczej. Zaznacz przyciski wyboru "Uzyskaj adres IP automatycznie" i "Uzyskaj adres serwera DNS automatycznie". Kliknij OK> OK Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 7 of 7
