1 ZyWALL SSL 10 Zintegrowana brama SSL VPN Skrócona instrukcja obsługi Wersja /2006 Copyright 2006 ZyXEL Communications Corporation. Wszystkie prawa zastrzeŝone

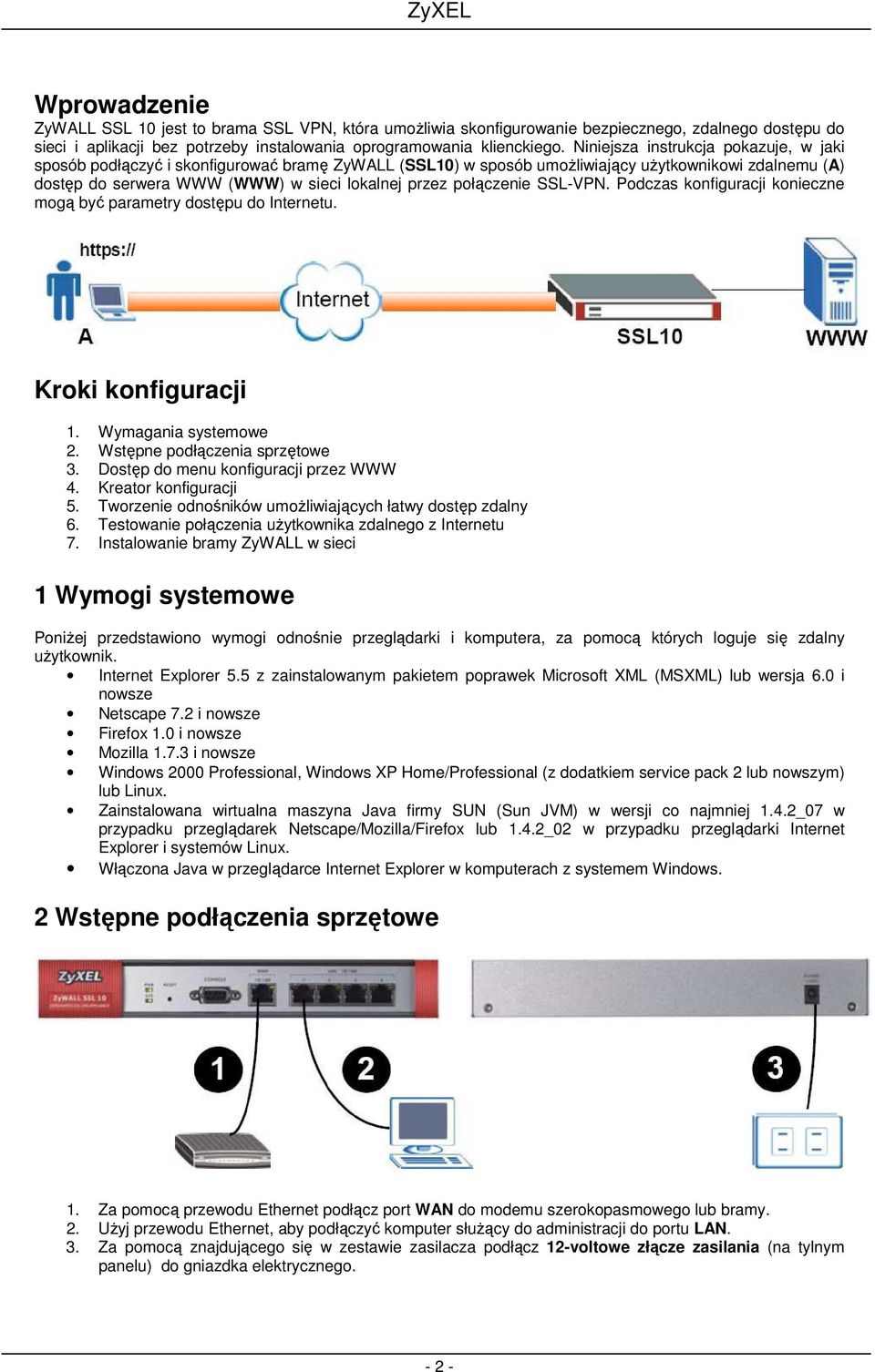

2 Wprowadzenie ZyWALL SSL 10 jest to brama SSL VPN, która umoŝliwia skonfigurowanie bezpiecznego, zdalnego dostępu do sieci i aplikacji bez potrzeby instalowania oprogramowania klienckiego. Niniejsza instrukcja pokazuje, w jaki sposób podłączyć i skonfigurować bramę ZyWALL (SSL10) w sposób umoŝliwiający uŝytkownikowi zdalnemu (A) dostęp do serwera WWW (WWW) w sieci lokalnej przez połączenie SSL-VPN. Podczas konfiguracji konieczne mogą być parametry dostępu do Internetu. Kroki konfiguracji 1. Wymagania systemowe 2. Wstępne podłączenia sprzętowe 3. Dostęp do menu konfiguracji przez WWW 4. Kreator konfiguracji 5. Tworzenie odnośników umoŝliwiających łatwy dostęp zdalny 6. Testowanie połączenia uŝytkownika zdalnego z Internetu 7. Instalowanie bramy ZyWALL w sieci 1 Wymogi systemowe PoniŜej przedstawiono wymogi odnośnie przeglądarki i komputera, za pomocą których loguje się zdalny uŝytkownik. Internet Explorer 5.5 z zainstalowanym pakietem poprawek Microsoft XML (MSXML) lub wersja 6.0 i nowsze Netscape 7.2 i nowsze Firefox 1.0 i nowsze Mozilla i nowsze Windows 2000 Professional, Windows XP Home/Professional (z dodatkiem service pack 2 lub nowszym) lub Linux. Zainstalowana wirtualna maszyna Java firmy SUN (Sun JVM) w wersji co najmniej 1.4.2_07 w przypadku przeglądarek Netscape/Mozilla/Firefox lub 1.4.2_02 w przypadku przeglądarki Internet Explorer i systemów Linux. Włączona Java w przeglądarce Internet Explorer w komputerach z systemem Windows. 2 Wstępne podłączenia sprzętowe 1. Za pomocą przewodu Ethernet podłącz port WAN do modemu szerokopasmowego lub bramy. 2. UŜyj przewodu Ethernet, aby podłączyć komputer słuŝący do administracji do portu LAN. 3. Za pomocą znajdującego się w zestawie zasilacza podłącz 12-voltowe złącze zasilania (na tylnym panelu) do gniazdka elektrycznego

3 Po podłączeniu zasilania i włączeniu urządzenia naleŝy sprawdzić diody LED. Włączy się dioda PWR. Dioda SYS miga w czasie trwania testu systemu, a po jego pomyślnym zakończeniu świeci się światłem ciągłym. Diody WAN i LAN świecą się, jeśli podłączone są odpowiadające im porty. Jeśli po włączeniu zasilania nie świecą się Ŝadne diody LED, sprawdź podłączenia portów i upewnij się, Ŝe w gniazdku elektrycznym jest prąd. 3 Dostęp do menu konfiguracji przez WWW Wykonaj poniŝsze kroki, Ŝeby korzystając z połączenia LAN zalogować się do menu konfiguracji przez WWW i ustawić parametry urządzenia ZyWALL. Do tej czynności naleŝy uŝywać przeglądarek Internet Explorer 6.0/Netscape 7.0 lub nowszych. 1. Upewnij się, Ŝe komputer jest skonfigurowany do odebrania adresu IP przypisanego przez urządzenie ZyWALL. 2. Uruchom przeglądarkę. Wpisz adres (domyślny adres IP urządzenia ZyWALL). 3. Jeśli zobaczysz ekran ostrzegawczy, kliknij OK lub Tak, aby kontynuować. 4. Pojawi się ekran logowania. Jako nazwę uŝytkownika wprowadź admin, zaś jako hasło Kliknij przycisk Login

4 5. Jeśli pojawi się kolejny ekran certyfikatu, kliknij Tak, aby kontynuować. 6. Jest to pierwsze logowanie do urządzenia ZyWALL. Pojawi się początkowy ekran główny, taki jak na ilustracji. Kliknij Setup Wizard. 4 Kreator konfiguracji Kreator konfiguracji umoŝliwia początkową konfigurację urządzenia: Skonfigurowanie ustawień LAN/WAN Stworzenie konta zdalnego uŝytkownika Stworzenie zasad dostępu SSL-VPN Zarejestrowanie urządzenia ZyWALL. Postępuj zgodnie z poniŝszym opisem, aby przeprowadzić konfigurację na ekranach kreatora. Kliknięcie Next > na kaŝdym ekranie kreatora powoduje przejście dalej. 1. Wciśnij Setup Wizard na początkowym ekranie głównym, aby wyświetlić kreatora konfiguracji

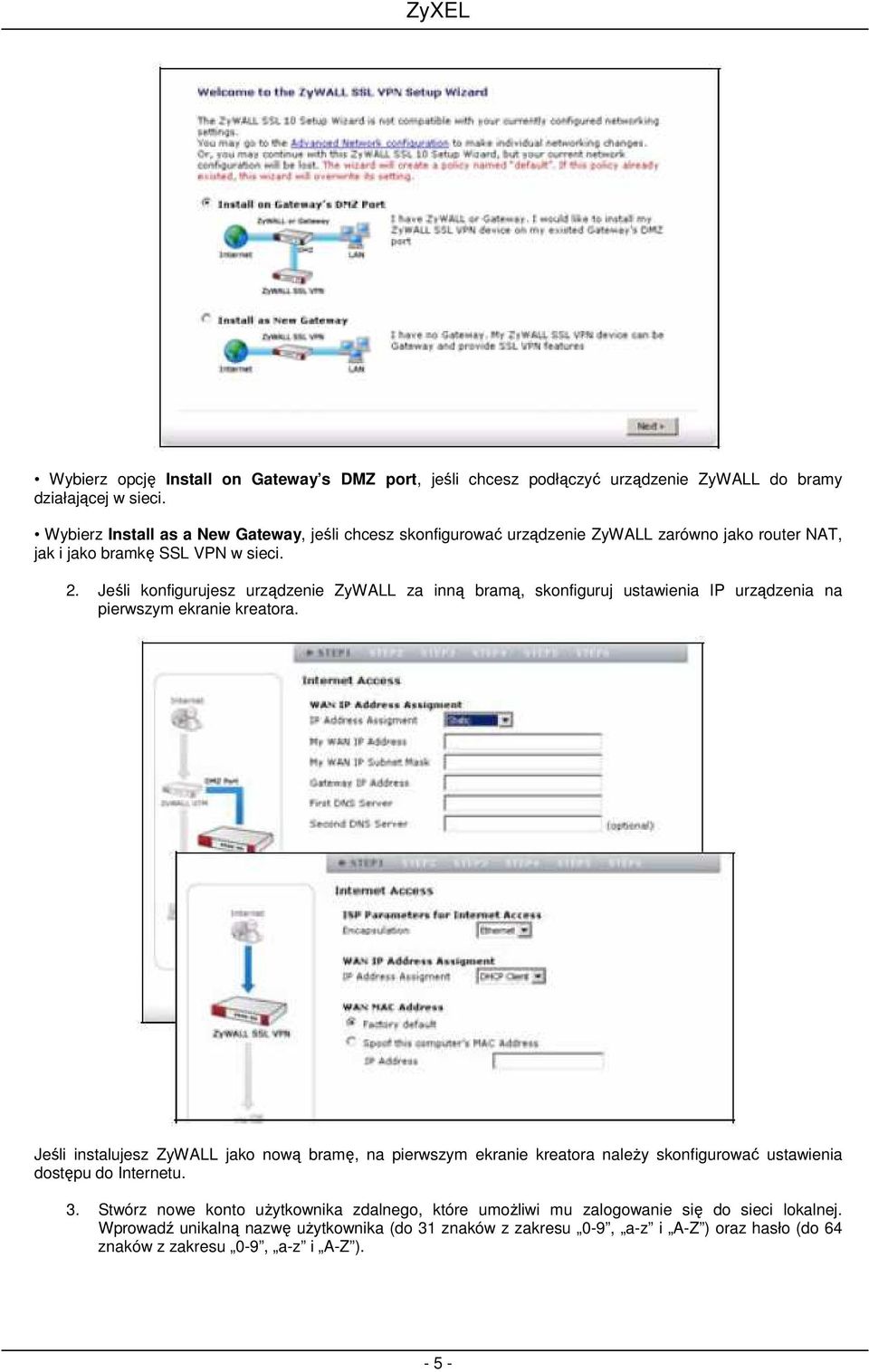

5 Wybierz opcję Install on Gateway s DMZ port, jeśli chcesz podłączyć urządzenie ZyWALL do bramy działającej w sieci. Wybierz Install as a New Gateway, jeśli chcesz skonfigurować urządzenie ZyWALL zarówno jako router NAT, jak i jako bramkę SSL VPN w sieci. 2. Jeśli konfigurujesz urządzenie ZyWALL za inną bramą, skonfiguruj ustawienia IP urządzenia na pierwszym ekranie kreatora. Jeśli instalujesz ZyWALL jako nową bramę, na pierwszym ekranie kreatora naleŝy skonfigurować ustawienia dostępu do Internetu. 3. Stwórz nowe konto uŝytkownika zdalnego, które umoŝliwi mu zalogowanie się do sieci lokalnej. Wprowadź unikalną nazwę uŝytkownika (do 31 znaków z zakresu 0-9, a-z i A-Z ) oraz hasło (do 64 znaków z zakresu 0-9, a-z i A-Z )

6 Nie moŝna uŝywać konta administratora, Ŝeby uzyskać dostęp do zasobów sieciowych. 4. Określ adres IP i maskę podsieci sieci lokalnej za bramą ZyWALL, do której chcesz dać dostęp przez SSL-VPN. Określ zakres prywatnych adresów IP, które mają być przypisywane zdalnym uŝytkownikom i bramie ZyWALL. Jest to niezbędne, aby ustanowić połączenie SSL-VPN i dać zdalnym uŝytkownikom dostęp do zasobów w taki sposób, jak gdyby pracowali w sieci lokalnej. 5. Kliknij Next, aby przejść dalej. 6. Sprawdź ustawienia sieci na następnym ekranie kreatora, a potem kliknij Activate SSL-VPN License

7 Musisz zarejestrować urządzenie ZyWALL w serwisie myzyxel.com, Ŝeby umoŝliwić dostęp maksymalnie 10 zdalnym uŝytkownikom jednocześnie. 7. Postępuj zgodnie ze wskazówkami na ekranie, Ŝeby wprowadzić dane konta w serwisie myzyxel.com. Kliknij Finish, aby zakończyć kreatora konfiguracji i rozpocząć proces rejestracji. 8. Po zakończeniu tego procesu kliknij Close. Jeśli rejestracja urządzenia nie powiedzie się, sprawdź, czy wprowadzone dane konta są prawidłowe i czy ZyWALL ma dostęp do Internetu. MoŜesz się teraz zalogować jako zdalny uŝytkownik, posługując się kontem uŝytkownika, które właśnie stworzyłeś. Masz dostęp do wszystkich zasobów w sieci lokalnej (uŝywając adresu IP lub nazwy domeny). Opcjonalnie moŝna takŝe stworzyć odnośniki na ekranie zdalnego uŝytkownika, dające za jednym kliknięcie dostęp do aplikacji obsługiwanych przez przeglądarkę. 5 Tworzenie odnośników umoŝliwiających łatwy dostęp zdalny Niniejsza sekcja pokazuje, w jaki sposób wskazać aplikacje internetowe i stworzyć do nich odnośniki na ekranie zdalnego uŝytkownika

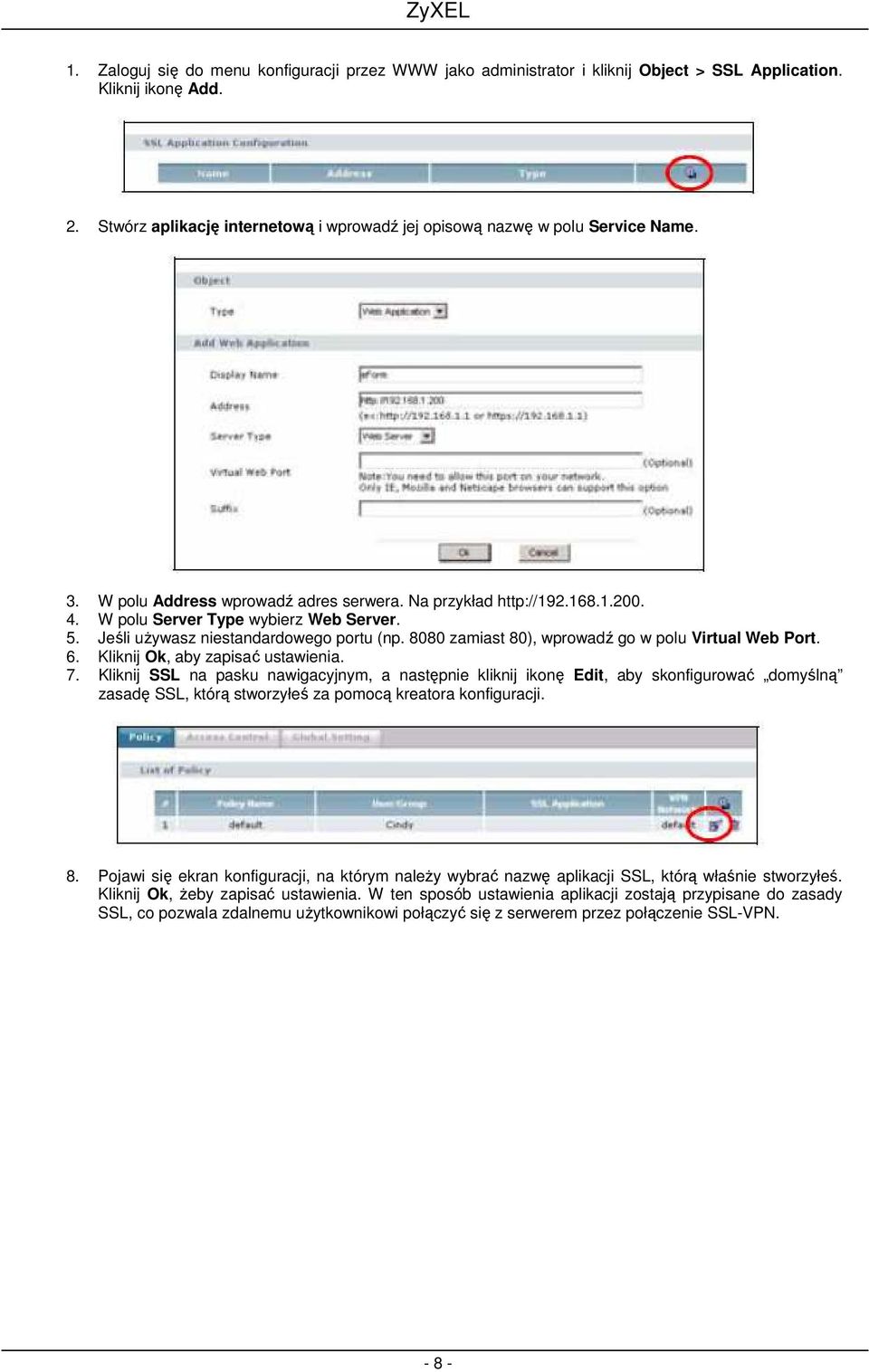

8 1. Zaloguj się do menu konfiguracji przez WWW jako administrator i kliknij Object > SSL Application. Kliknij ikonę Add. 2. Stwórz aplikację internetową i wprowadź jej opisową nazwę w polu Service Name. 3. W polu Address wprowadź adres serwera. Na przykład 4. W polu Server Type wybierz Web Server. 5. Jeśli uŝywasz niestandardowego portu (np zamiast 80), wprowadź go w polu Virtual Web Port. 6. Kliknij Ok, aby zapisać ustawienia. 7. Kliknij SSL na pasku nawigacyjnym, a następnie kliknij ikonę Edit, aby skonfigurować domyślną zasadę SSL, którą stworzyłeś za pomocą kreatora konfiguracji. 8. Pojawi się ekran konfiguracji, na którym naleŝy wybrać nazwę aplikacji SSL, którą właśnie stworzyłeś. Kliknij Ok, Ŝeby zapisać ustawienia. W ten sposób ustawienia aplikacji zostają przypisane do zasady SSL, co pozwala zdalnemu uŝytkownikowi połączyć się z serwerem przez połączenie SSL-VPN

9 9. Upewnij się, Ŝe serwer jest prawidłowo skonfigurowany i podłączony do sieci lokalnej. 6 Testowanie połączenia uŝytkownika zdalnego z Internetu Wykonaj poniŝsze czynności, aby uzyskać dostęp do sieci lokalnej jako zdalny uŝytkownik z Internetu. Musisz znać adres IP urządzenia ZyWALL w sieci WAN (moŝna go znaleźć na ekranie Status). 1. Podłącz swój komputer do sieci poza firmowym firewallem. 2. Otwórz przeglądarkę internetową i wprowadź adres WAN IP urządzenia ZyWALL jako URL. 3. Kliknij OK lub Tak jeśli pojawi się ekran zabezpieczeń. 4. Pojawi się ekran logowania. Wprowadź nazwę zdalnego uŝytkownika, utworzonego za pomocą kreatora konfiguracji, a takŝe jego hasło. Kliknij przycisk Login

10 5. Po pomyślnym zalogowaniu komputer rozpocznie nawiązywanie połączenia VPN z urządzeniem ZyWALL. MoŜe to potrwać około dwóch minut. 6. Jeśli zostaniesz poproszony o aktualizację wirtualnej maszyny Java (JVM), pobierz program instalacyjny. Kliknij odnośnik prowadzący do strony z oprogramowaniem Sun Java. Zaleca się wybranie opcji Offline Installation. 7. Jeśli pojawi się ostrzeŝenie, kliknij przycisk Kontynuuj. 8. W zasobniku systemowym pojawi się nowa ikona sieci. Oznacza to, Ŝe między komputerem a urządzeniem ZyWALL zostało nawiązane połączenie VPN. 9. Pojawi się ekran zdalnego uŝytkownika. MoŜesz kliknąć na odnośniku prowadzącym do strony internetowej. Jeśli znasz jej adres, moŝesz teŝ po prostu otworzyć nowe okno przeglądarki i wpisać adres strony, którą chcesz otworzyć

11 Jeśli moŝesz otworzyć stronę, udało Ci się pomyślnie skonfigurować urządzenie ZYWALL. Dalsze instrukcje na temat konfiguracji znaleźć moŝna w Podręczniku uŝytkownika. Upewnij się, Ŝe ustawienia przeglądarki internetowej są zgodne z tymi, które określono w wymaganiach systemowych. Jeśli zostaniesz poproszony o aktualizację wirtualnej maszyny Java (JVM), kliknij odnośnik prowadzący do strony z oprogramowaniem Sun Java i pobierz oprogramowanie, uŝywając opcji Offline Installation. Jeśli nie moŝesz otworzyć ekranu zdalnego uŝytkownika, sprawdź, czy powiodła się rejestracja urządzenia ZyWALL. 7 Instalowanie bramy ZyWALL w sieci Instalację urządzenia ZyWALL moŝna przeprowadzić na dwa sposoby: za bramą lub jako nowa brama. 7.1 Za bramą MoŜna podłączyć urządzenie ZyWALL do istniejącej bramy w sieci. Jeśli brama ma port DMZ, podłącz ZyWALL do tego portu, aby zwiększyć bezpieczeństwo. PoniŜszy schemat pokazuje przykład sieci, gdzie ZyWALL (SSL10) i serwer WWW (WWW) są podłączone do bramy (GW). Aby uzyskać dostęp do serwera WWW, ruch od zdalnego uŝytkownika (A) musi przejść przez tunel VPN i kontrole bezpieczeństwa w bramie

12 Jeśli ZyWALL pracuje za firewallem lub routerem NAT, urządzenia te muszą zostać w taki sposób skonfigurowane, aby zezwalały na połączenia do urządzenia ZyWALL na porcie TCP 443. W tym celu naleŝy uŝyć mechanizmu przekazywania portu lub reguły firewalla. 7.2 Jako brama Jeśli w sieci nie ma jeszcze bramy, ZyWALL moŝe zostać skonfigurowany jako brama z dostępem SSL-VPN. PoniŜszy schemat pokazuje przykład sieci, w której ZyWALL (SSL10) jest podłączony do modemu DSL/kablowego, dającego dostęp do Internetu, a serwer WWW (WWW) jest podłączony do urządzenia ZYWALL. Aby uzyskać dostęp do serwera WWW, ruch od zdalnego uŝytkownika (A) jest przesyłany przez tunel VPN. Aby zwiększyć bezpieczeństwo, ZyWALL umoŝliwia konfigurację kontroli dostępu i zasad kontroli końcowego odcinka sieci

13 Oglądanie certyfikatów produktu 1 Przejdź pod adres 2 Wybierz produkt z listy rozwijanej na stronie głównej firmy ZyXEL, aby przejść do tego strony tego produktu. 3 Kliknij Ŝądany certyfikat, aby go obejrzeć
