1 Instalacja i uruchomienie usługi telefonii internetowej HaloNet dla FRITZ!Box Fon WLAN 7170 SPIS TREŚCI 1. Podłączenie urządzenia. 2. Konfiguracja połączenia z Internetem. 3. Konfiguracja VoIP HaloNet. 1. Podłączenie urządzenia. Zaleca się przeprowadzenie instalacji za pomocą kreatora konfiguracji, umieszczonego na płycie CD z oprogramowaniem FRITZ!box Fon WLAN W przypadku jej braku lub chęci weryfikacji ustawień patrz poniżej. (1) DSL/TEL (2) FON 1 (3) FON (4) FON S 0 (5) USB (6) LAN 1 / WAN (tryb ATA) (7) LAN 2 (8) LAN 3 (9) LAN 4 (10) POWER Praca w trybie ADSL. Router podłączony jest bezpośrednio do linii telefonicznej (Netia, TP etc.). Włóż przewód DSL/telephone do portu (1). Drugą, rozwidloną końcówkę (biało-czarną) podłącz, w razie potrzeby za pomocą specjalnych adapterów, do splitera (filter DSL). Spliter podłącz do gniazdka telefonicznego (RJ-11). Do portu (2) podłącz telefon analogowy. Czerwony kabel sieciowy (standard Ethernet) podłącz do jednego z portów (6), (7), (8) lub (9). Drugą końcówkę kabla podłącz do portu LAN w komputerze. Podłącz przewód zasilający do portu (10) oraz do gniazdka elektrycznego.

W przypadku jej braku lub chęci weryfikacji ustawień patrz poniżej.

2 Praca w trybie ATA. Wbudowany modem ADSL jest wyłączony. W tej konfiguracji router może być podłączony do modemu kablowego lub innego urządzenia sieciowego. Do portu (2) podłącz telefon analogowy. Do portu (6) podłącz przewód internetowy (standard Ethernet). Czerwony kabel sieciowy (standard Ethernet) podłącz do jednego z portów (7), (8) lub (9). Drugą końcówkę kabla podłącz do portu LAN w komputerze. Podłącz przewód zasilający do portu (10) oraz do gniazdka elektrycznego. 2. Konfiguracja połączenia z Internetem. Przed przystąpieniem do konfiguracji routera należy w komputerze włączyć automatyczne uzyskiwanie ustawień sieci poprzez DHCP. W tym celu wejdź do Panelu sterowania à Połączenia sieciowe (w systemie Vista: Panel sterowania à Sieć i Internet à Połączenia sieciowe), a następnie na aktywnym połączeniu sieciowym kliknij prawym przyciskiem myszki i wybierz Właściwości. W nowym oknie wybierz Protokół internetowy (TCP/IP) i kliknij Właściwości. Po pojawieniu się kolejnego okna zaznacz jak poniżej. Do ustawień routera wchodzimy poprzez stronę WWW. W pasku adresu przeglądarki internetowej (Internet Explorer, Firefox etc.) wpisz fritz.box lub adres bramy domyślnej (odczytany w ustawieniach sieciowych komputera). Po wyświetleniu się strony, wejdź do zakładek Settings à Internet à Account Information, gdzie w zależności od trybu pracy ustaw jak poniżej.

Drugą końcówkę kabla podłącz do portu LAN w komputerze. Podłącz przewód zasilający do portu (10) oraz do gniazdka elektrycznego. 2. Konfiguracja połączenia z Internetem.

3 Praca w trybie ADSL W polach (11), (12) i (13) wpisz dane - login użytkownika (User name) oraz hasło (Password), które otrzymałeś od dostawcy Internetu (ISP). W celu zapamiętania ustawień kliknij na Apply (14).

4 Praca w trybie ATA W przypadku gdy dostawca Internetu (ISP) korzysta z opcji adresowania DHCP zaznacz pole (15). W przeciwnym razie zaznacz pole (16) i wprowadź ręcznie parametry sieci otrzymane od dostawcy Internetu. Jeżeli twój dostawca Internetu oczekuje specjalnego MAC adresu (np. adres fizyczny karty sieciowej komputera) wprowadź go w polu (17). W celu zapamiętania ustawień kliknij na Apply (18).

W przeciwnym razie zaznacz pole (16) i wprowadź ręcznie parametry sieci otrzymane od dostawcy Internetu.

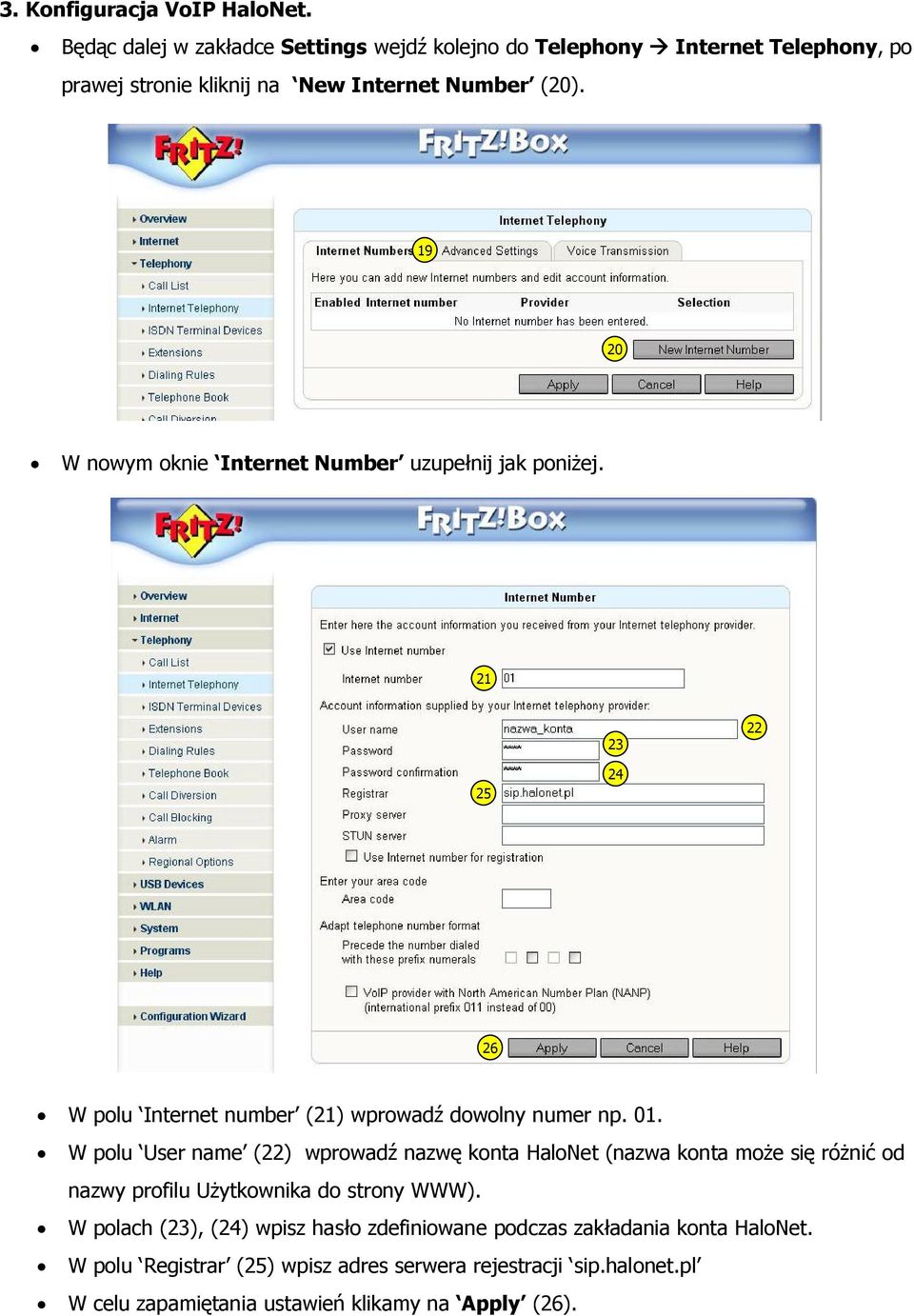

5 3. Konfiguracja VoIP HaloNet. Będąc dalej w zakładce Settings wejdź kolejno do Telephony à Internet Telephony, po prawej stronie kliknij na New Internet Number (20) W nowym oknie Internet Number uzupełnij jak poniżej W polu Internet number (21) wprowadź dowolny numer np. 01. W polu User name (22) wprowadź nazwę konta HaloNet (nazwa konta może się różnić od nazwy profilu Użytkownika do strony WWW). W polach (23), (24) wpisz hasło zdefiniowane podczas zakładania konta HaloNet. W polu Registrar (25) wpisz adres serwera rejestracji sip.halonet.pl W celu zapamiętania ustawień klikamy na Apply (26).

19 20 W nowym oknie Internet Number uzupełnij jak poniżej. 21 23 22 25 24 26 W polu Internet number (21) wprowadź dowolny numer np. 01.

6 Po pojawieniu się okna Internet Telephony klikamy na zakładkę Advanced Settings (19) i ustawiamy jak poniżej Zaznacz to pole (27) jeżeli chcesz używać alternatywnie numeru linii miejskiej. Zaznacz pole (28) oraz w polu (29) wybierz 2 min. Zaznacz pole (30) aby używać domyślnych kodeków (G729, G723). W celu zapamiętania ustawień kliknij na Apply UWAGA!! Po zapisaniu wszystkich ustawień zaleca się wykonanie restartu routera poprzez odłączenie go z zasilania na ok. 5 sekund.

Zaznacz pole (28) oraz w polu (29) wybierz 2 min. Zaznacz pole (30) aby używać domyślnych kodeków (G729, G723).
