5.0 6.3.2.8 Laboratorium - Konfiguracja karty sieciowej z wykorzystaniem protokołu DHCP w systemie Vista Wprowadzenie Wydrukuj i uzupełnij to laboratorium.

1 Laboratorium - Konfiguracja karty sieciowej z wykorzystaniem protokołu DHCP w systemie Vista Wprowadzenie Wydrukuj i uzupełnij to laboratorium. W tym laboratorium, skonfigutujesz kartę sieciową Ethernet, tak aby używała serwera DHCP do uzyskania adresu IP oraz będziesz testował łączność pomiędzy dwoma komputerami. Zalecany sprzęt Router Linksys E2500 Dwa komputery z systemem Windows Vista Kable Ethernetowe Krok 1 W przypadku Hosta A, podłącz jeden koniec kabla ethernetowego do portu 1 z tyłu routera. Dalej do tego samego hosta, do portu karty sieciowej podłącz drugi koniec kabla Ethernet. W przypadku Hosta B, podłącz jeden koniec kabla ethernetowego do portu 2 z tyłu routera. Dalej do tego samego hosta, do portu karty sieciowej podłącz drugi koniec kabla Ethernet. Podłącz kabel zasilający router. Włącz oba komputery i zaloguj się do systemu Windows na hoście A jako administrator. Kliknij przycisk Start > Panel sterowania > Centrum sieci i udostępniania. Pojawi się okno "Centrum sieci i udostępniania" Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 1 of 6

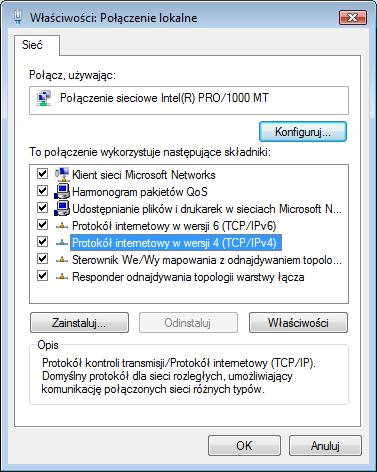

2 Krok 2 Kliknij "Wyświetl stan", a następnie wybierz Właściwości > Kontynuuj. Otworzy się okno "Właściwości: Połączenie lokalne". Jaka jest nazwa i numer modelu karty sieciowej w polu "Połącz używając:" Jakie elementy są widoczne w polu "To połączenie wykorzystuje następujące składniki" Krok 3 Wybierz Protokół internetowy w wersji 4 (TCP/IPv4). Kliknij Właściwości. Otworzy się okno "Właściwości: Protokół Internetowy w wersji 4 (TCP/IPv4)" Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 2 of 6

Wybierz opcję "Uzyskaj adres serwera DNS automatycznie", jeśli nie została jeszcze wybrana. Kliknij przycisk OK.

3 Jaki adres IP, maska podsieci i domyślna brama wpisane w pole "Użyj następującego adresu IP:"? Jeśli nie została wybrana opcja "Uzyskaj adres IP automatycznie",. zaznacz ją. Wybierz opcję "Uzyskaj adres serwera DNS automatycznie", jeśli nie została jeszcze wybrana. Kliknij przycisk OK. Okno "Protokół Internetowy w wersji 4 (TCP/IPv4)" zamknie się. Kliknij OK Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 3 of 6

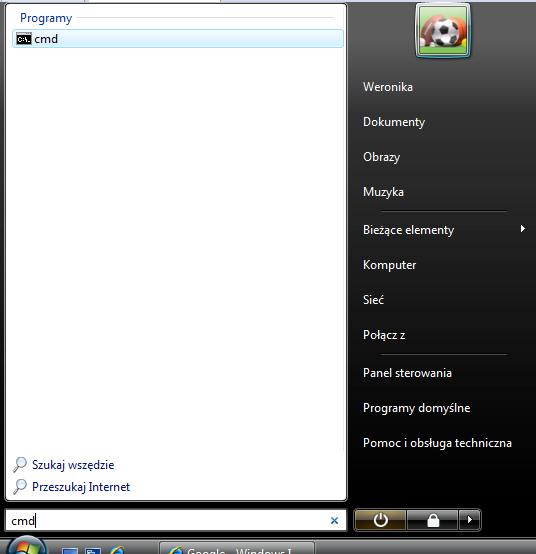

W polu wyszukiwania przycisku start wpisz cmd i wciśnij enter. Otworzy się okno "cmd.exe".

4 Krok 4 Sprawdź wskaźniki na odwrocie karty sieciowej. Podczas aktywności sieciowej kontrolki powinny migać. Kliknij Start. W polu wyszukiwania przycisku start wpisz cmd i wciśnij enter. Otworzy się okno "cmd.exe". Wpisz ipconfig /all, a następnie wciśnij Enter. Jaki jest adres IP komputera? 2013 Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 4 of 6

Jaka jest maska podsieci? Jaka jest domyślna brama dla komputera? Jakie są serwery DNS dla komputera? Jaki jest adres MAC komputera? Czy DHCP jest włączony? Jaki jest adres IP serwera DHCP?

5 Jaka jest maska podsieci? Jaka jest domyślna brama dla komputera? Jakie są serwery DNS dla komputera? Jaki jest adres MAC komputera? Czy DHCP jest włączony? Jaki jest adres IP serwera DHCP? Kiedy została otrzymana dzierżawa? Kiedy dzierżawa wygasa? Krok 5 Wpisz polecenie ping i podaj swój adres IP. Na przykład, ping Zapisz jedną odpowiedź Twojego polecenia ping. Jeśli test ping nie powiódł się, poproś o pomoc instruktora. Krok 6 Zaloguj się do hosta B jako administrator i upewnij się, że przyciski wyboru "Uzyskaj adres IP automatycznie" i "Uzyskaj adres serwera DNS automatycznie" są zaznaczone. Kliknij ok. > OK. Otwórz okno komend. W wierszu poleceń wpisz ipconfig /all. Jaki jest adres IP komputera? 2013 Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 5 of 6

6 Jaka jest maska podsieci? Jaka jest domyślna brama dla komputera? Jakie są serwery DNS dla komputera? Jaki jest adres IP serwera DHCP? Krok 7 Powróć do okna "Właściwości: Protokół Internetowy w wersji 4 (TCP/IPv4)". Wybierz przycisk opcji "Użyj następującego adresu IP" oraz "Użyj następującego adresu serwera DNS". Wprowadź informacje adresowe IP dla karty sieciowej. Kliknij OK > OK. Otwórz okno wiersza polecenia. Wpisz polecenie ping adres IP hosta B. Jeśli test ping nie powiódł się, poproś o pomoc instruktora. Krok 8 Z hosta B wpisz polecenie ping na adres IP hosta A. Czy test ping zakończył się sukcesem? Z hosta A wpisz ping na adres IP hosta B. Czy test ping zakończył się sukcesem? Krok 9 Powrót do ustawień konfiguracji z początku laboratorium, o ile nie instruktor nie kazał inaczej. Zaznacz przyciski wyboru "Uzyskaj adres IP automatycznie" i "Uzyskaj adres serwera DNS automatycznie". Kliknij ok. > OK Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 6 of 6
