1 SPIS TREŚCI I OPIS TECHNICZNY 1. Podstawy opracowania 2. Zakres projektu 3. Cel inwestycji 4. Opis ogólny 5. Projektowane rozwiązania techniczne 5. Uwagi końcowe 6. Zestawienie urządzeń i armatury na instalacji gazowej II DOKUMENTY FORMALNE Załącznik 1 Warunki techniczne podłączenia do sieci gazowej Załącznik 2 Opinia kominiarska III RYSUNKI 1. Instalacja gazowa Rzut przyziemia - rys. nr G Instalacja gazowa Aksonometria - rys. nr G 02

2 OPIS TECHNICZNY do projektu budowlanego instalacji gazowej do kotłowni w budynku Szkoły Podstawowej w Chłapowie ul. Władysławowska dz. Nr 319/3 1. Podstawy opracowania - zlecenie Inwestora Urząd Miejski we Władysławowie, ul. gen. J Hallera 19 - Warunki przyłączenia do sieci gazowej GAZ ENERGIA urządzeń i instalacji gazowych podmiotu przewidującego zużycie paliwa gazowego w ilości powyżej 10 m 3 /h z dnia r projekt technologiczny kotłowni gazowej - opinia kominiarska nr /976 z dnia wizja lokalna - obowiązujące normy 2. Zakres projektu Zakres opracowania obejmuje instalację gazową wewnętrzną do projektowanych kotłów z palnikami gazowymi, przewidzianych do zainstalowania w kotłowni gazowej będącej źródłem ciepła dla instalacji grzewczych w obiekcie istniejącej szkoły podstawowej oraz projektowanej hali sportowej w Chłapowie ul. Władysławowska dz. nr 319/3. Uwaga: Projekt budowlany przyłącza gazowego śr/c wraz z Punktem Redukcyjno-Pomiarowym dla przyłączanego obiektu stanowi oddzielne opracowanie. 3. Cel inwestycji Celem projektowanej inwestycji jest przewodowe doprowadzenie gazu ziemnego niskiego ciśnienia do odbiorników gazowych jakimi są dwa projektowane kotły grzewcze kondensacyjne w pomieszczeniu kotłowni. 4. Opis ogólny Odbiornikami gazu jest są dwa kotły grzewcze, wodne, niskoparametrowe, kondensacyjne zlokalizowane w pomieszczeniu Kotłownia nr Kotły wyposażone są w palniki wentylatorowe, modulowane, przystosowane do spalania gazu ziemnego wysokometanowego E. Gaz ziemny wykorzystany będzie jako źródło energetyczne do celów ogrzewania pomieszczeń, wentylacji i przygotowania ciepłej wody użytkowej w obiektach szkoły Do budynku doprowadzony jest gaz ziemny wysokometanowy, Rodzina 2, Grupa E wg PN-C-04750:2002 o wartości opałowej 39,50 MJ/Nm Projektowane rozwiązania techniczne 5.1. Zapotrzebowanie gazu Odbiornikami gazu w budynku szkoły podstawowej są: - kotły gazowe grzewcze o mocy Q=190 kw typ SGB200C firmy Brotje szt. 2 Zapotrzebowanie gazu odbiorników wynosi: - q max = 20,5 m 3 /h na jedną jednostkę

3 całkowite zapotrzebowanie q ca =41m 3 /h Ciśnienie zasilania odbiornika gazu p = 1,6 2,5 kpa 5.2 Przyłącze gazowe śr/c. Przyłącze gazowe średniego ciśnienia stanowi przedmiot oddzielnego opracowania. Zakończeniem przyłącza będzie Punkt Redukcyjno-Pomiarowy II o o wydajności q=40m 3 /h, który powinien być objęty projektem przyłącza gazowego. Kurek główny gazowy n/c dn 65 zlokalizowany w Szafce Kurka Głównego na elewacji ściany zewnętrznej budynku, stanowi początek instalacji gazowej wewnętrznej. Wg warunków przyłączenia do sieci gazowej ciśnienie gazu w przyłączach wahać się będzie w granicach kpa Instalacja gazowa - rury Przy budowie instalacji gazowej montażu armatury należy stosować rury stalowe wg PN-EN posiadające certyfikat na znak bezpieczeństwa B i oznaczone tym znakiem. Roboty spawalnicze wykonać według: a) PN-EN AC Spawalnictwo. Egzamin spawaczy. Stale. b) PN-EN Wymagania dotyczące technologii spawania metali i jej uznawanie... c) PN-EN 719 Spawalnictwo. Egzamin spawaczy. Stale. e) PN-87/M Spawalnictwo. Nadzór spawalniczy. Zadania i odpowiedzialność. f) PN-EN Spawalnictwo. Spawanie metali. Wytyczne doboru wymagań dotyczących jakości i stosowania f) PN-EN Spawalnictwo. Spawanie metali. Pełne wymagania dotyczące jakości w spawalnictwie i) Dz.U. nr 97 Rozp. Min. Gosp. Z dnia r ii) Całość robót związanych z budową instalacji gazowej wykonać zgodnie z Rozporządzeniem Ministra Gospodarki z dnia r. ( Dziennik Ustaw Nr 97/1055). Instalacja gazowa zasilająca kotły doprowadzona zostanie do króćców gazowych na kotłach przez bufor gazu Dn100 zlokalizowany pod stropem kotłowni Główny kurek gazowy Kurek główny gazowy Dn 65 zlokalizowany jest w Szafce Kurka Gazowego stanowiącej początek instalacji wewnętrznej gazowej. Szafka kurka gazowego zlokalizowana będzie na południowej ścianie budynku szkoły na wysokości 0,5 m nad terenem Kocioł grzewczy z palnikiem gazowym Palniki w projektowanych kotłach wodnych firmy Brotje typ SGB 200C są wentylatorowe, pracujące modulacyjnie, zabudowane w kotłach. Przystosowane są do spalania gazu ziemnego wysokometanowego E. Wydajność palników Q=190,2 kw każdy. Gaz ziemny doprowadzony będzie do tych palników króćcami przyłączeniowymi Dn40 zlokalizowanymi na tylnej ścianie kotłów. Przed kotłami zamontować kurki kulowe odcinające.

4 5.6. Aktywny System Bezpieczeństwa Instalacji Gazowej W Szafce Kurka Głównego zlokalizowany będzie zawór odcinający z głowicą elektromagnetyczną MAG-3 składający się z kurka kulowego Dn 65 z głowicą elektromagnetyczną samozamykającą. W/w zawór wchodzi w skład Aktywnego Systemu Bezpieczeństwa Instalacji Gazowej Gazex, do którego ponadto należą detektor gazu DEX 1 w obudowie przeciwwybuchowej, moduł alarmowy MD2.Z oraz sygnalizator akustycznooptyczny SL 31. W przypadku przekroczenia stężenia dopuszczalnego gazu i zamknięcia przez głowicę elektromagnetyczną zaworu ponowne jego otwarcie może być wykonane tylko ręcznie. Detektor gazu instalować na wysokości 0,20 m pod stropem pomieszczenia kotłowni w pobliżu kotłów gazowych gazowych Punkt Redukcyjno - Pomiarowy Przyjęto że Punkt Redukcyjno - Pomiarowy II o o wydajności Q=40m 3 /h zlokalizowany zostanie na ścianie zewnętrznej budynku szkoły bezpośrednio z kurkiem głównym. Ciśnienie gazu w miejscu podłączenia : min 100 kpa, max 300 kpa. Ciśnienie gazu na wyjściu P.R.P : p 2 = 2,5 kpa. Średnica przewodu wyjściowego DN 65 stal. Lokalizacja Punktu Redukcyjno-Pomiarowego musi spełniać wymogi bezpieczeństwa pożarowego. Przewidziano je obok szafki kurka głównego. Projekt Punktu Redukcyjno- Pomiarowego stanowi oddzielne opracowanie. 5.8 Pomiar gazu Pomiar gazu odbywać się będzie na gazomierzu miechowym o wydajności q=40m 3 /h wg projektu Punktu Redukcyjno-Pomiarowego Powłoki antykorozyjne rur i armatury Powierzchnia do zabezpieczenia antykorozyjnego powinna wykazywać drugi stopień czystości wg PN-70/H Powłoki powinny spełniać wymagania DIN Rury gazowe malować w kolorze żółtym Próby szczelności instalacji gazowej Próbę szczelności instalacji gazowej przeprowadzić zgodnie z PN-92/M ciśnienie próby 0,4 MPa - czynnik powietrze - czas próby 24 h. Podczas próby połączenia spawane i kołnierzowe należy dodatkowo sprawdzić przy użyciu środka pianotwórczego Odbiór techniczny Odbiór techniczny rurociągów gazowych przeprowadzić zgodnie z Procedurą nr PJ Postępowanie przy odbiorach technicznych sieci gazowych średniego i niskiego ciśnienia.

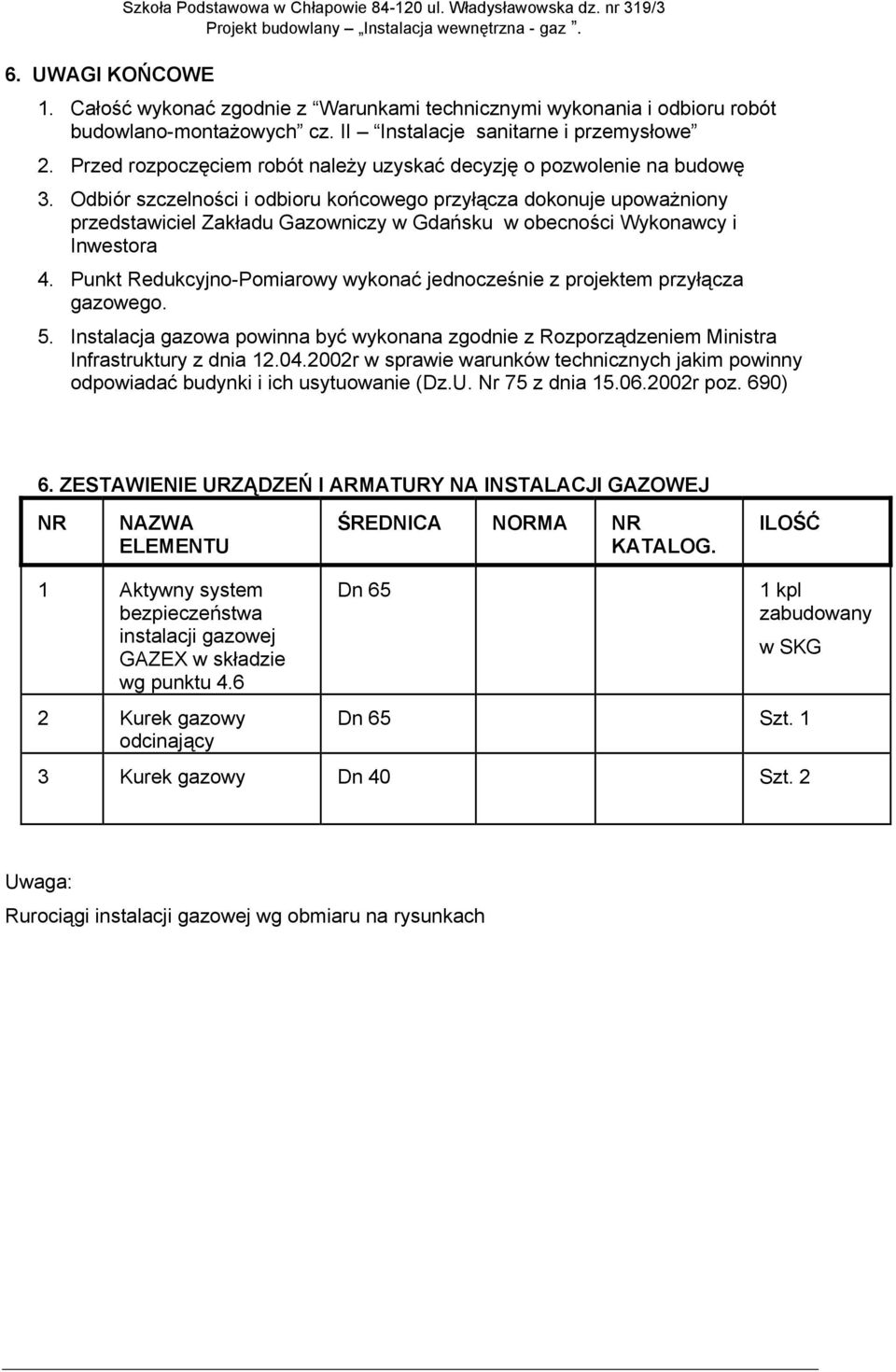

5 6. UWAGI KOŃCOWE 1. Całość wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych cz. II Instalacje sanitarne i przemysłowe 2. Przed rozpoczęciem robót należy uzyskać decyzję o pozwolenie na budowę 3. Odbiór szczelności i odbioru końcowego przyłącza dokonuje upoważniony przedstawiciel Zakładu Gazowniczy w Gdańsku w obecności Wykonawcy i Inwestora 4. Punkt Redukcyjno-Pomiarowy wykonać jednocześnie z projektem przyłącza gazowego. 5. Instalacja gazowa powinna być wykonana zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75 z dnia r poz. 690) 6. ZESTAWIENIE URZĄDZEŃ I ARMATURY NA INSTALACJI GAZOWEJ NR NAZWA ELEMENTU ŚREDNICA NORMA NR KATALOG. ILOŚĆ 1 Aktywny system bezpieczeństwa instalacji gazowej GAZEX w składzie wg punktu Kurek gazowy odcinający Dn 65 Dn 65 Szt. 1 3 Kurek gazowy Dn 40 Szt. 2 1 kpl zabudowany w SKG Uwaga: Rurociągi instalacji gazowej wg obmiaru na rysunkach

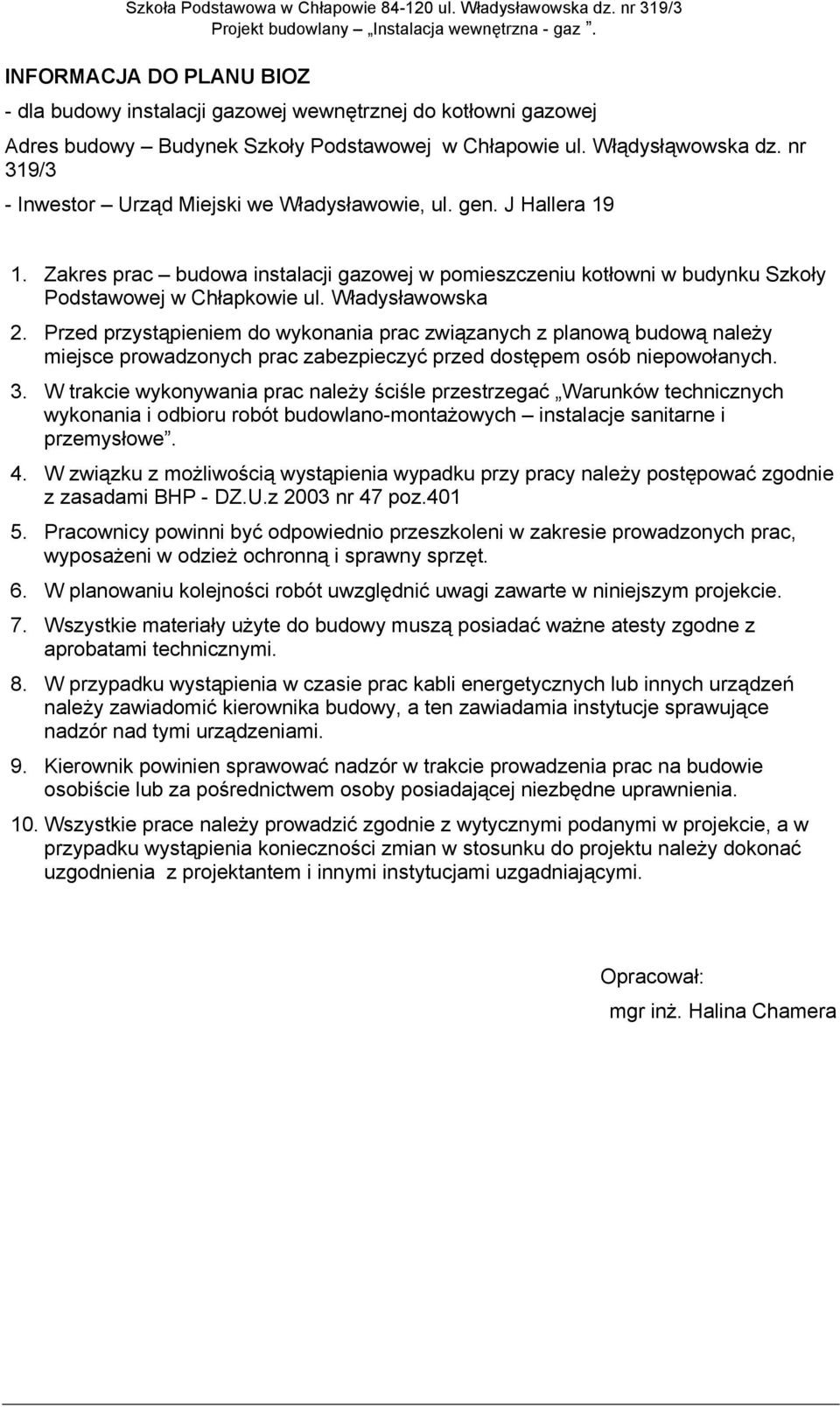

6 INFORMACJA DO PLANU BIOZ - dla budowy instalacji gazowej wewnętrznej do kotłowni gazowej Adres budowy Budynek Szkoły Podstawowej w Chłapowie ul. Włądysłąwowska dz. nr 319/3 - Inwestor Urząd Miejski we Władysławowie, ul. gen. J Hallera Zakres prac budowa instalacji gazowej w pomieszczeniu kotłowni w budynku Szkoły Podstawowej w Chłapkowie ul. Władysławowska 2. Przed przystąpieniem do wykonania prac związanych z planową budową należy miejsce prowadzonych prac zabezpieczyć przed dostępem osób niepowołanych. 3. W trakcie wykonywania prac należy ściśle przestrzegać Warunków technicznych wykonania i odbioru robót budowlano-montażowych instalacje sanitarne i przemysłowe. 4. W związku z możliwością wystąpienia wypadku przy pracy należy postępować zgodnie z zasadami BHP - DZ.U.z 2003 nr 47 poz Pracownicy powinni być odpowiednio przeszkoleni w zakresie prowadzonych prac, wyposażeni w odzież ochronną i sprawny sprzęt. 6. W planowaniu kolejności robót uwzględnić uwagi zawarte w niniejszym projekcie. 7. Wszystkie materiały użyte do budowy muszą posiadać ważne atesty zgodne z aprobatami technicznymi. 8. W przypadku wystąpienia w czasie prac kabli energetycznych lub innych urządzeń należy zawiadomić kierownika budowy, a ten zawiadamia instytucje sprawujące nadzór nad tymi urządzeniami. 9. Kierownik powinien sprawować nadzór w trakcie prowadzenia prac na budowie osobiście lub za pośrednictwem osoby posiadającej niezbędne uprawnienia. 10. Wszystkie prace należy prowadzić zgodnie z wytycznymi podanymi w projekcie, a w przypadku wystąpienia konieczności zmian w stosunku do projektu należy dokonać uzgodnienia z projektantem i innymi instytucjami uzgadniającymi. Opracował: mgr inż. Halina Chamera
