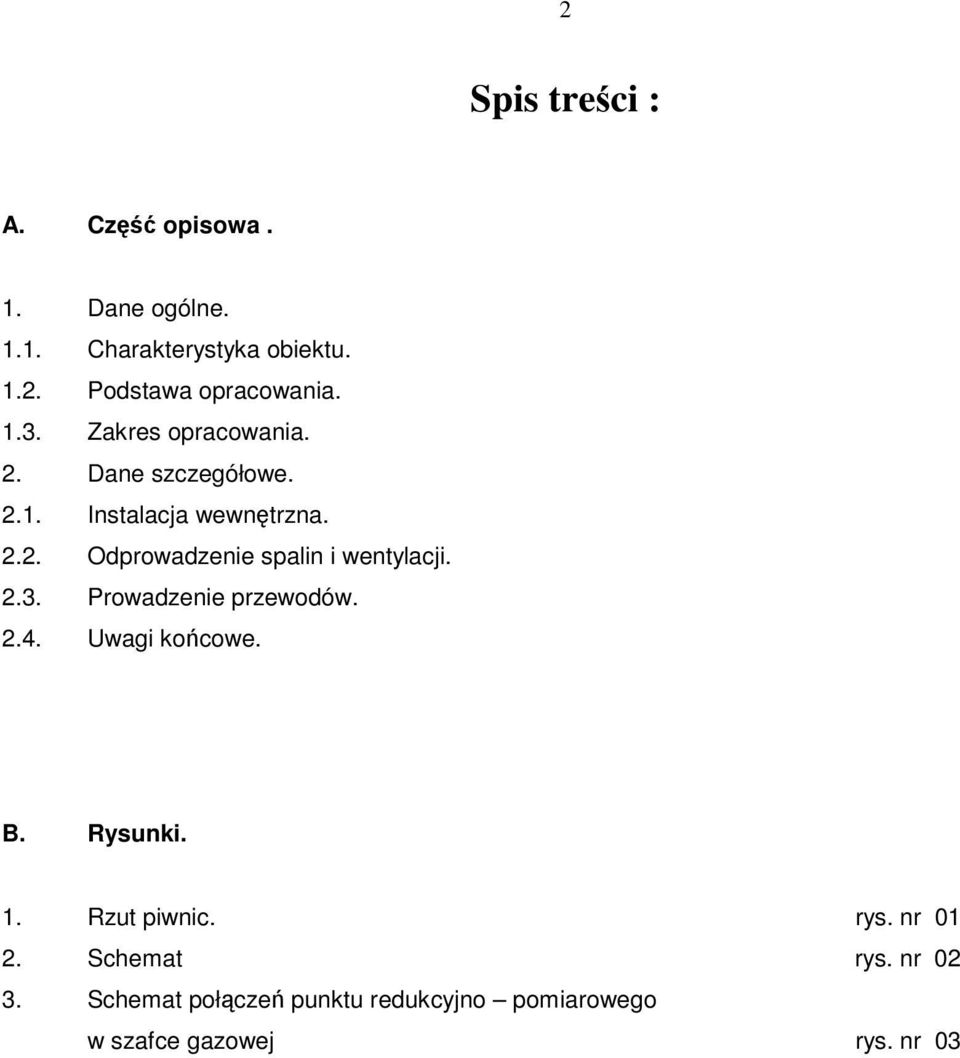

2 2 Spis treci : A. Cz opisowa. 1. Dane ogólne Charakterystyka obiektu Podstawa opracowania Zakres opracowania. 2. Dane szczegółowe Instalacja wewntrzna Odprowadzenie spalin i wentylacji Prowadzenie przewodów Uwagi kocowe. B. Rysunki. 1. Rzut piwnic. rys. nr Schemat rys. nr Schemat połcze punktu redukcyjno pomiarowego w szafce gazowej rys. nr 03

2.3. Prowadzenie przewodów. 2.4. Uwagi kocowe. B. Rysunki. 1. Rzut piwnic. rys. nr 01 2.

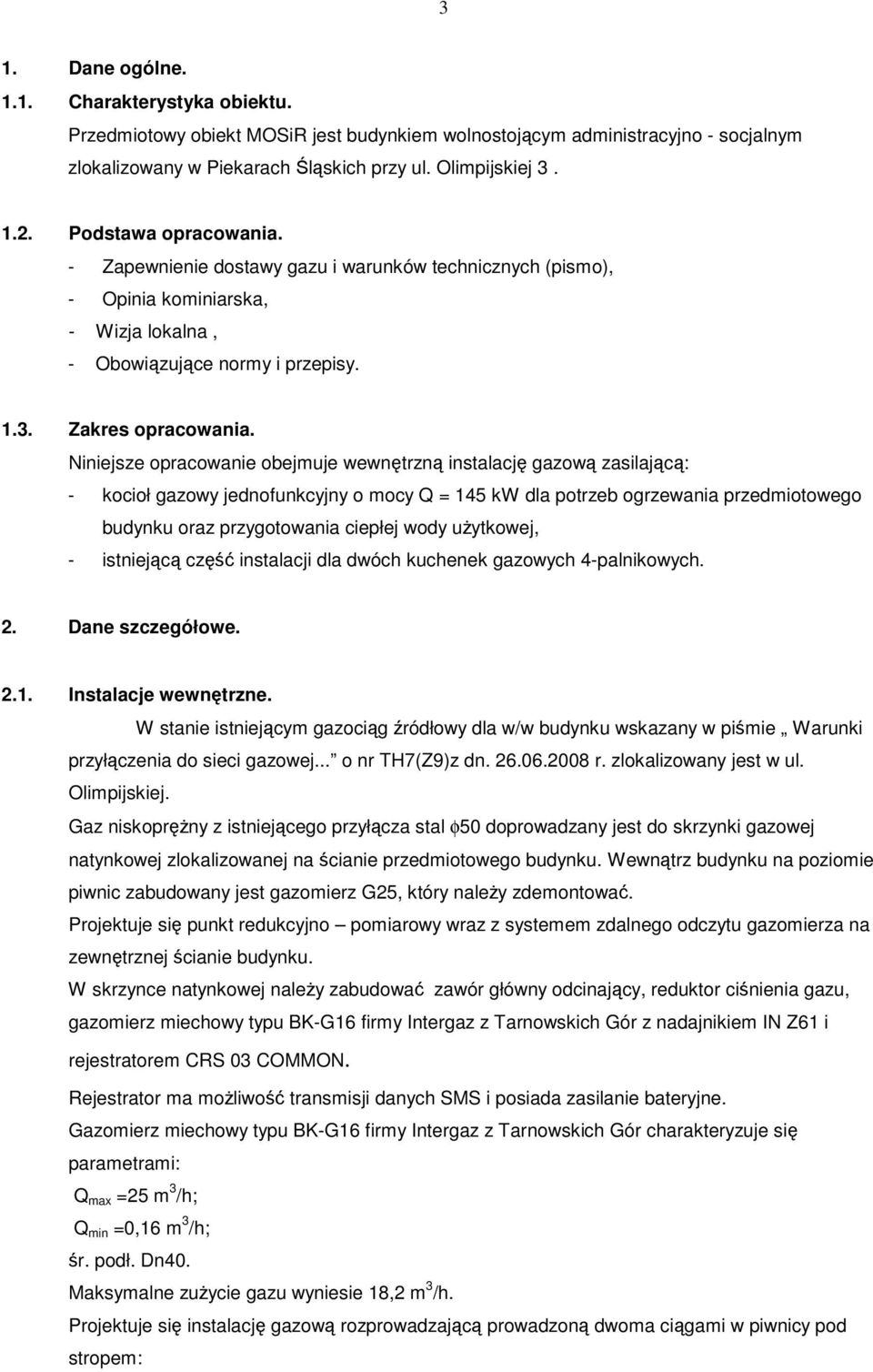

3 3 1. Dane ogólne Charakterystyka obiektu. Przedmiotowy obiekt MOSiR jest budynkiem wolnostojcym administracyjno - socjalnym zlokalizowany w Piekarach lskich przy ul. Olimpijskiej Podstawa opracowania. - Zapewnienie dostawy gazu i warunków technicznych (pismo), - Opinia kominiarska, - Wizja lokalna, - Obowizujce normy i przepisy Zakres opracowania. Niniejsze opracowanie obejmuje wewntrzn instalacj gazow zasilajc: - kocioł gazowy jednofunkcyjny o mocy Q = 145 kw dla potrzeb ogrzewania przedmiotowego budynku oraz przygotowania ciepłej wody uytkowej, - istniejc cz instalacji dla dwóch kuchenek gazowych 4-palnikowych. 2. Dane szczegółowe Instalacje wewntrzne. W stanie istniejcym gazocig ródłowy dla w/w budynku wskazany w pimie Warunki przyłczenia do sieci gazowej... o nr TH7(Z9)z dn r. zlokalizowany jest w ul. Olimpijskiej. Gaz niskoprny z istniejcego przyłcza stal φ50 doprowadzany jest do skrzynki gazowej natynkowej zlokalizowanej na cianie przedmiotowego budynku. Wewntrz budynku na poziomie piwnic zabudowany jest gazomierz G25, który naley zdemontowa. Projektuje si punkt redukcyjno pomiarowy wraz z systemem zdalnego odczytu gazomierza na zewntrznej cianie budynku. W skrzynce natynkowej naley zabudowa zawór główny odcinajcy, reduktor cinienia gazu, gazomierz miechowy typu BK-G16 firmy Intergaz z Tarnowskich Gór z nadajnikiem IN Z61 i rejestratorem CRS 03 COMMON. Rejestrator ma moliwo transmisji danych SMS i posiada zasilanie bateryjne. Gazomierz miechowy typu BK-G16 firmy Intergaz z Tarnowskich Gór charakteryzuje si parametrami: Q max =25 m 3 /h; Q min =0,16 m 3 /h; r. podł. Dn40. Maksymalne zuycie gazu wyniesie 18,2 m 3 /h. Projektuje si instalacj gazow rozprowadzajc prowadzon dwoma cigami w piwnicy pod stropem:

Niniejsze opracowanie obejmuje wewntrzn instalacj gazow zasilajc: - kocioł gazowy jednofunkcyjny o mocy Q = 145 kw dla potrzeb ogrzewania przedmiotowego budynku oraz przygotowania ciepłej wody

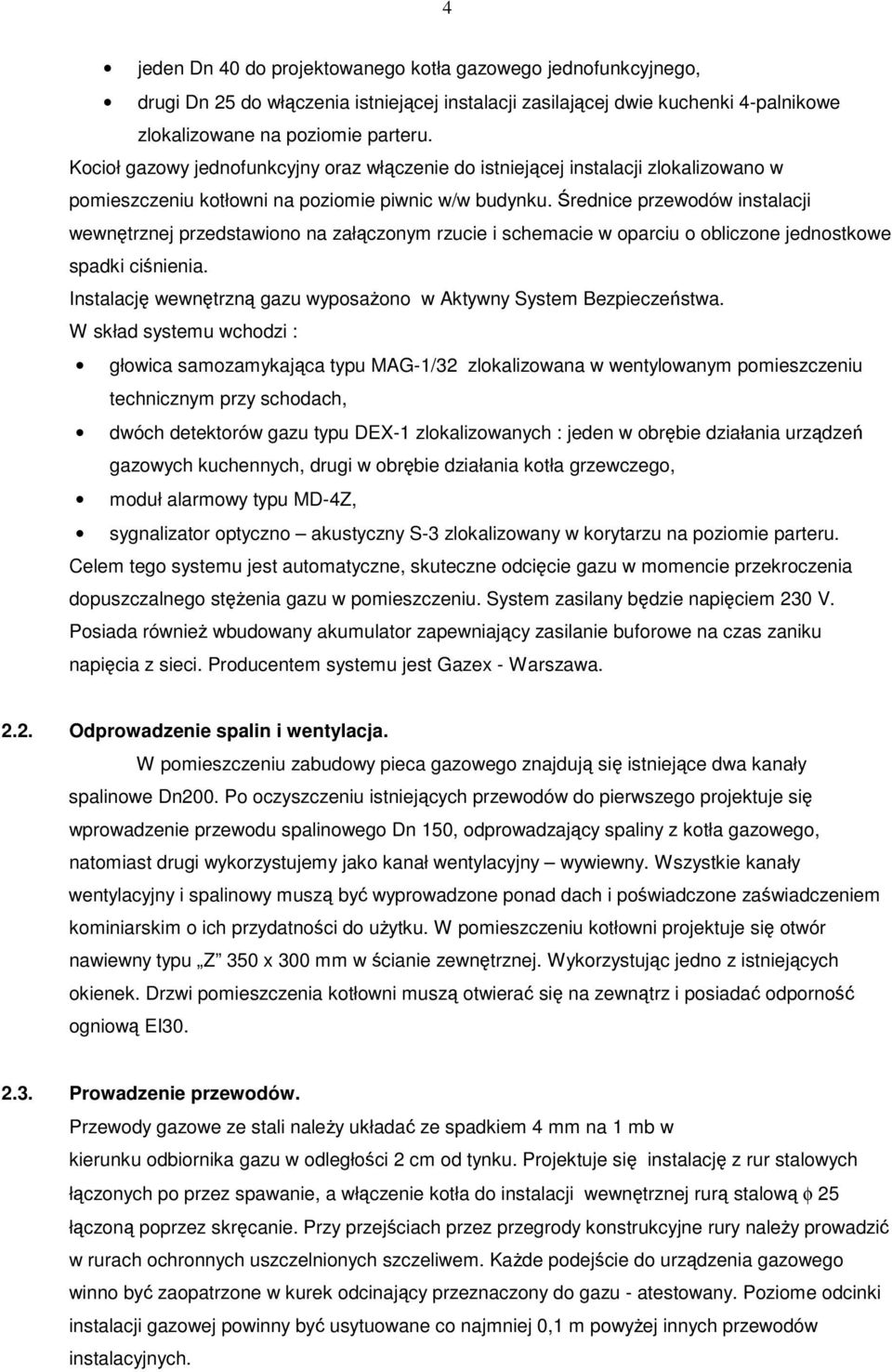

4 4 jeden Dn 40 do projektowanego kotła gazowego jednofunkcyjnego, drugi Dn 25 do włczenia istniejcej instalacji zasilajcej dwie kuchenki 4-palnikowe zlokalizowane na poziomie parteru. Kocioł gazowy jednofunkcyjny oraz włczenie do istniejcej instalacji zlokalizowano w pomieszczeniu kotłowni na poziomie piwnic w/w budynku. rednice przewodów instalacji wewntrznej przedstawiono na załczonym rzucie i schemacie w oparciu o obliczone jednostkowe spadki cinienia. Instalacj wewntrzn gazu wyposaono w Aktywny System Bezpieczestwa. W skład systemu wchodzi : głowica samozamykajca typu MAG-1/32 zlokalizowana w wentylowanym pomieszczeniu technicznym przy schodach, dwóch detektorów gazu typu DEX-1 zlokalizowanych : jeden w obrbie działania urzdze gazowych kuchennych, drugi w obrbie działania kotła grzewczego, moduł alarmowy typu MD-4Z, sygnalizator optyczno akustyczny S-3 zlokalizowany w korytarzu na poziomie parteru. Celem tego systemu jest automatyczne, skuteczne odcicie gazu w momencie przekroczenia dopuszczalnego stenia gazu w pomieszczeniu. System zasilany bdzie napiciem 230 V. Posiada równie wbudowany akumulator zapewniajcy zasilanie buforowe na czas zaniku napicia z sieci. Producentem systemu jest Gazex - Warszawa Odprowadzenie spalin i wentylacja. W pomieszczeniu zabudowy pieca gazowego znajduj si istniejce dwa kanały spalinowe Dn200. Po oczyszczeniu istniejcych przewodów do pierwszego projektuje si wprowadzenie przewodu spalinowego Dn 150, odprowadzajcy spaliny z kotła gazowego, natomiast drugi wykorzystujemy jako kanał wentylacyjny wywiewny. Wszystkie kanały wentylacyjny i spalinowy musz by wyprowadzone ponad dach i powiadczone zawiadczeniem kominiarskim o ich przydatnoci do uytku. W pomieszczeniu kotłowni projektuje si otwór nawiewny typu Z 350 x 300 mm w cianie zewntrznej. Wykorzystujc jedno z istniejcych okienek. Drzwi pomieszczenia kotłowni musz otwiera si na zewntrz i posiada odporno ogniow EI Prowadzenie przewodów. Przewody gazowe ze stali naley układa ze spadkiem 4 mm na 1 mb w kierunku odbiornika gazu w odległoci 2 cm od tynku. Projektuje si instalacj z rur stalowych łczonych po przez spawanie, a włczenie kotła do instalacji wewntrznej rur stalow φ 25 łczon poprzez skrcanie. Przy przejciach przez przegrody konstrukcyjne rury naley prowadzi w rurach ochronnych uszczelnionych szczeliwem. Kade podejcie do urzdzenia gazowego winno by zaopatrzone w kurek odcinajcy przeznaczony do gazu - atestowany. Poziome odcinki instalacji gazowej powinny by usytuowane co najmniej 0,1 m powyej innych przewodów instalacyjnych.

rednice przewodów instalacji wewntrznej przedstawiono na załczonym rzucie i schemacie w oparciu o obliczone jednostkowe spadki cinienia.

5 Uwagi kocowe. Prób szczelnoci naley wykona w obecnoci dostawcy gazu spronym powietrzem o cinieniu 0,5 kg/cm 2 przez okres 30 minut. Po odbiorze instalacji naley j zabezpieczy farbami ochronnymi. Wszystkie prace instalacyjno - budowlane naley wykona zgodnie z Zarzdzeniem Nr 62 MBiPMB z dnia r. (Dz. Bud. Nr 2 z dnia r. poz. 3.), Rozporzdzenie Ministra Infrastruktury z dn. 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiada budynki i ich usytuowanie (Dz.U. Nr 75/02 poz. 690), Rozporzdzenie MG z dnia r. (Dz.U. Nr 98/2000 poz. 1067) oraz Warunkami technicznymi wykonania i odbioru robót budowlano - montaowych cz. II - instalacje sanitarne i przemysłowe.

Bud. Nr 2 z dnia 15. 04.1971 r. poz. 3.), Rozporzdzenie Ministra Infrastruktury z dn. 12 kwietnia 2002 r.

6 6 ZAŁACZNIKI 1. Akt dysponowania nieruchomoci, owiadczenie lub umowa dzierawy. 2. Zapewnienie dostawy gazu. 3. Kopia uprawnie projektanta i wpisu do IZBY. 4. Pełnomocnictwo.
