1 PROJEKT WYKONAWCZY INSTALACJA GAZOWA PROJEKT WYKONAWCZY BUDYNKU PRZEDSZKOLA WRAZ Z PLACEM ZABAW, ZAGOSPODAROWANIEM TERENU NA DZ. NR EW. 53/4; 52/2; 56; 57 Z OBR PRZY UL. WRZESIŃSKIEJ, NA TERENIE DZIELNICY PRAGA-PÓŁNOC W WARSZAWIE KWIECIEŃ ADRES LOKALIZACJI: ul. Wrzesińska, Dzielnica Praga-Północ m. st. Warszawy dz. nr ew. 53/4; 52/2; 56; 57 z obr INWESTOR: Zarząd Dzielnicy Praga-Północ m. st. Warszawy Warszawa, ul. Ks. Ignacego Kłopotowskiego 15 JEDNOSTKA PROJEKTOWA: HIADA Agnieszka K. Kozłowska Ul. Warszawska 59 lok Białystok PROJEKTOWAŁ: mgr inż. Agnieszka Katarzyna Kozłowska PDL/0042/POOS/08 SPRAWDZIŁ: mgr inż. Urszula Piszczatowska PDL/0123/PWOS/14

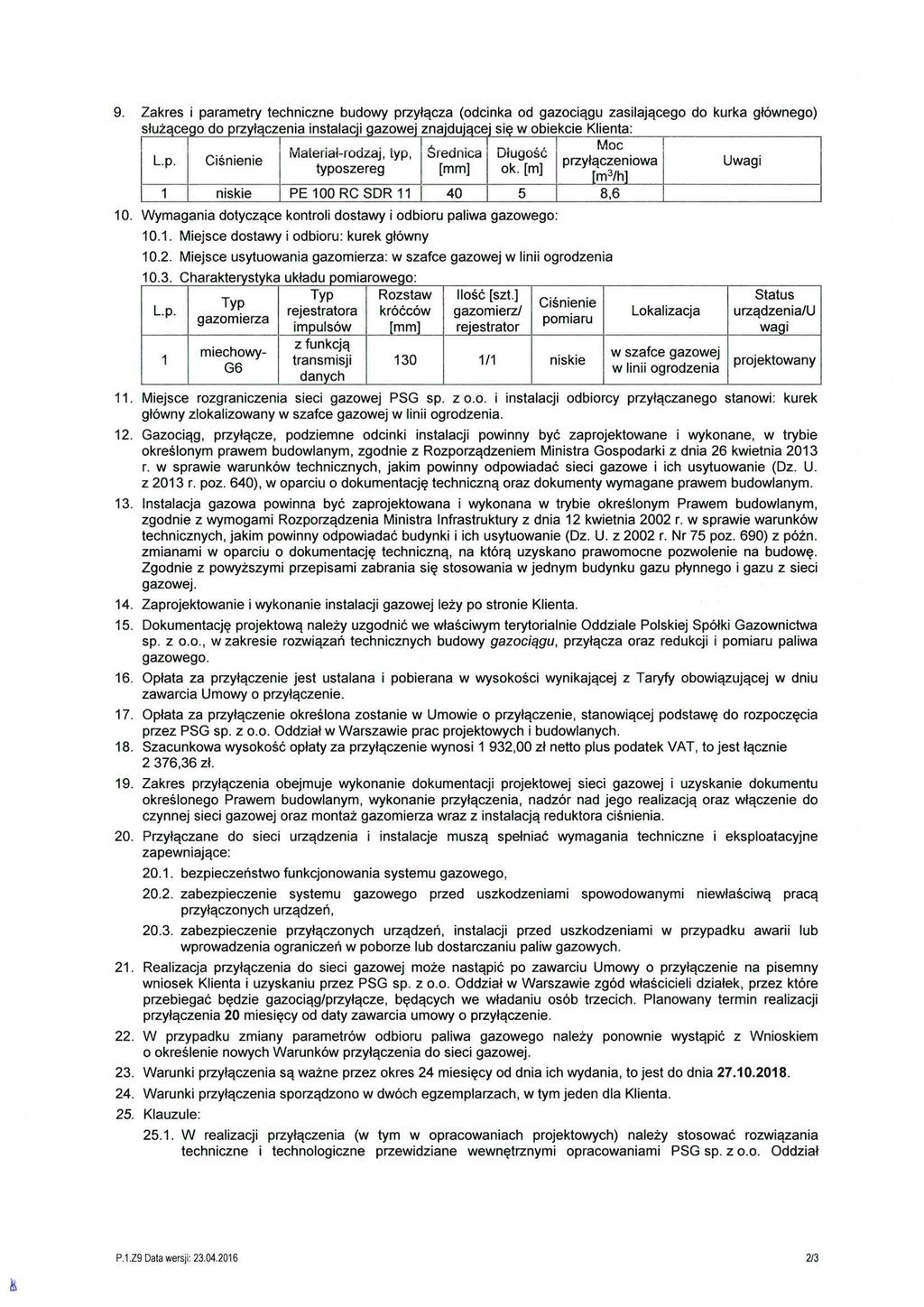

2 SPIS ZAWARTOŚCI PROJEKTU: 0.1. Opis techniczny 0.2. Obliczenia 0.3. Warunki przyłączenia do sieci wydane przez PSG OKP/W/25341/WP/1/2016 z dnia Rzut parteu 1: Aksonometryczne rozwinięcie instalacji gazowej 3.0. Punkt pomiarowy gazu 1:10 1

3 OPIS TECHNICZNY do projektu instalacji gazowej w budynku Przedszkola przy ul. Wrzesińskiej /działki nr 53/4, 52/2, 56, 57/ w Warszawie. 1. Podstawa opracowania: - zlecenie inwestora - projekt architektoniczno - budowlany budynku - Warunki przyłączenia do sieci wydane przez PSG OKP/W/25341/WP/1/2016 z dnia Rozporządzenie Ministra Infrastruktury z dnia 15 czerwca 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie / Dz.U. Nr 75/2002 poz.690/ z późn. zmianami. 2. Zawartość opracowania. Projekt obejmuje budowę instalacji gazowej w Przedszkolu przy ul. Wrzesińskiej /działki nr 53/4, 52/2, 56, 57/ w Warszawie. 3. Opis ogólny. Bazę gazyfikacji projektowanego Przedszkola stanowi istniejący gazociąg dystrybucyjny niskiego ciśnienia rozbudowany o odcinek PE100RC SDR17.6 d110 zlokalizowany w pasie drogowym ul. Wrzesińskiej. Budynek zasilany będzie w gaz ziemny poprzez projektowane przyłącze niskiego ciśnienia PE100RC SDR11 d40 /objęte odrębnym opracowaniem/. Punkt pomiarowy z gazomierzem G6 zlokalizowany zostanie na ścianie budynku. Gazociąg z przyłączem gazowym wybuduje PSG sp. z o.o. Oddział Zakład Gazowniczy w Warszawie w ramach umowy o przyłączenie do sieci gazowej. 4. Zasilanie instalacji. Projektowany punkt pomiarowy z gazomierzem G6, z kurkiem głównym KG, kurkiem odcinającym KO oraz zaworem odcinającym pełnoprzelotowym klapowym /elektromagnetyczny/ DN40 zlokalizowany jest na ścianie budynku ; Miejsce lokalizacji punktu pomiarowego pokazano w części graficznej opracowania. 5. Instalacja gazowa wewnętrzna. Do budowy wewnętrznej instalacji gazowej należy użyć rur stalowych czarnych bez szwu wg PN-80/H gat. R lub R35. Instalacja gazowa zaprojektowana jest dla gazu ziemnego E /GZ-50/ o kaloryczności nominalnej 34 MJ / Nm 3 i ciśnieniu 2,0 (+0,5 0,2) kpa. Połączenie poszczególnych rur stalowych należy wykonać przez spawanie i zabezpieczyć przed korozją. Przewody gazowe mogą być prowadzone na powierzchni ścian wewnętrznych. Przy przejściach przez przegrody konstrukcyjne /ściany, stropy/, przewody prowadzić w rurach ochronnych, które powinny wystawać po 3 cm z każdej strony przegrody, średnica przewodów ochronnych powinna być większa o dwie średnice od średnicy przewodu. Przewody na ścianach mocować za pomocą haków lub uchwytów rozmieszczonych w odległości 1,5 2,0 mb. Przewody instalacji gazowej, w stosunku do przewodów innych instalacji stanowiących wyposażenie budynku /centralnego ogrzewania, wodociągowej, kanalizacyjnej czy elektrycznej/ należy lokalizować w sposób zapewniający bezpieczeństwo ich użytkowników. Odległość między przewodami instalacji gazowej a innymi przewodami powinna umożliwiać wykonanie prac konserwacyjnych. Poziome odcinki instalacji gazowych powinny być usytuowane w odległości co najmniej 0,1 m powyżej innych przewodów instalacyjnych. Przewody instalacji gazowej krzyżujące się z innymi przewodami instalacyjnymi powinny być od nich oddalone co najmniej o 20 mm. Przewody instalacji gazowej wewnątrz budynku należy prowadzić ze spadkiem 4 w kierunku do przyborów gazowych. Główną próbę szczelności przeprowadza się na instalacji nie posiadającej zabezpieczenia antykorozyjnego, po jej oczyszczeniu, zaślepieniu końcówek, otwarciu kurków i odłączeniu odbiorników gazu. Pierwszą próbę wykonać przed podłączeniem 2

4 urządzeń powietrzem o ciśnieniu 0,10 MPa w czasie ½ h, przy użyciu manometru precyzyjnego o zakresie pomiarowym 0 0,16 MPa. Spadek ciśnienia w instalacji w czasie próby świadczy o jej nieszczelności i jest niedopuszczalny. Drugą próbę przeprowadzić po podłączeniu urządzeń powietrzem o ciśnieniu 0,005 MPa. Szczelność połączeń badać przy użyciu roztworu mydła. Ujawnione nieszczelności usunąć i ponownie zbadać szczelność instalacji. Z przeprowadzonej głównej próby szczelności sporządza się protokół, który powinien być podpisany przez wykonawcę i właściciela budynku. Po odbiorze instalację należy oczyścić i pomalować dwukrotnie farbą olejną w kolorze żółtym, aby zabezpieczyć ją przed korozją. Całość robót instalacyjnych należy wykonać zgodnie z Rozporządzenie Ministra Infrastruktury z dnia 15 czerwca 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie /Dz.U. Nr 75/2002 poz.690/ Zestawienie przyborów gazowych. Zestawienie odbiorników Lp. Nazwa Moc [kw] Szt. Maksymalny pobór gazu [m3/h] 1 Kuchnia gazowa ,7 2 Taboret gazowy ,7 3 Patelnia gazowa ,7 4 Piec ,5 konwekcyjnoparowy Σ94 kw 8,6 m3/h Podłączone odbiorniki gazu musi być przystosowany do odbioru gazu ziemnego E /GZ-50/, musi być oznaczone znakiem bezpieczeństwa i posiadać atest energetyczny Ministerstwa Przemysłu. Armatura musi posiadać znak B lub znak C. 6. Aktywny system alarmowo-sygnalizacyjny /bezpieczeństwa instalacji gazowej/. Ze względu na konieczność zapewnienia bezpieczeństwa funkcjonowania instalacji gazowej kuchni szkolnej /dla sumarycznej mocy zainstalowanych urządzeń gazowych większęj niż 60 kw/ zaprojektowano aktywny system bezpieczeństwa. W szafce gazowej na zewnątrz budynku zaprojektowano elektromagnetyczny zawór szybkozamykający /pełnoprzelotowy klapowy/ DN40, w moduł alarmowy umieszczony w pomieszczeniu kuchni oraz detektor progowy obecności gazu. Zasada działania systemu awaryjnego zamykania wypływu gazu: próg I sygnalizacyjny (10% dolnej granicy wybuchowości): - uruchomienie sygnalizacji optycznej na zewnątrz kuchni próg II odcinający (20% dolnej granicy wybuchowości): - samoczynne zamknięcie dopływu gazu za pośrednictwem zaworu elektromagnetycznego, umieszczonego na zewnątrz budynku za kurkiem głównym, - odcięcie dopływu energii elektrycznej do pomieszczenia kuchni, Czujniki gazu umieszczony pod stropem nad odbiornikami gazu. Typy zainstalowanych urządzeń : - czujniki (detektory gazu) - 1 szt. - moduł alarmowy (12 VDC) - 1 szt. - zawór elekromagnetyczny /pełnoprzelotowy klapowy/ DN 50, otwarcie zaworu wyłącznie ręczne - 1 szt. - sygnalizator zewnętrzny akustyczno-optyczny - 1 szt. - zasilacz z akumulatorem 12 V (podłączenie 1x220V) - 1 szt. Lokalizację wszystkich elementów pokazano w części graficznej projektu. 3

5 7. Uwagi dla użytkownika. Na wykonaną instalację gazową wykonawca powinien wydać użytkownikowi deklarację zgodności według PN-EN Kratki wentylacyjne muszą być otwarte. Na przewodach spalinowych nie może być żadnych zamknięć. Za stan techniczny instalacji gazowej oraz sprawność kanałów spalinowych i kanałów wentylacyjnych odpowiada właściciel budynku. Odcinek instalacji od kurka głównego w punkcie pomiarowym i instalacja gazowa wewnętrzna jest własnością właściciela budynku i pozostaje w jego eksploatacji. OPRACOWAŁ: Agnieszka Katarzyna Kozłowska PDL/0042/POOS/08 4
