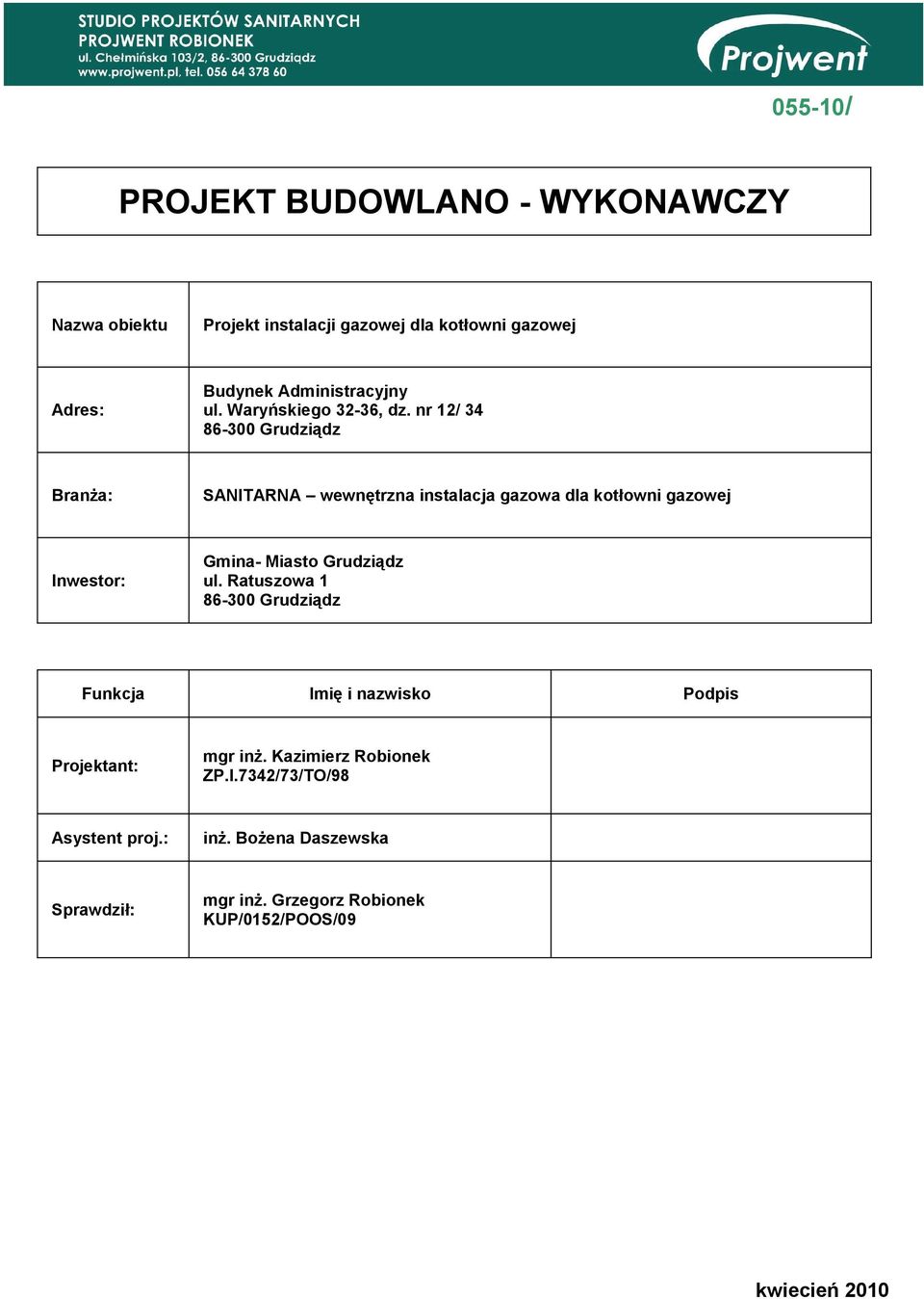

1 055-10/ PROJEKT BUDOWLANO - WYKONAWCZY Nazwa obiektu Projekt instalacji gazowej dla kotłowni gazowej Adres: Budynek Administracyjny ul. Waryńskiego 32-36, dz. nr 12/ 34 Branża: SANITARNA wewnętrzna instalacja gazowa dla kotłowni gazowej Inwestor: Gmina- Miasto Grudziądz ul. Ratuszowa 1 Funkcja Imię i nazwisko Podpis Projektant: mgr inż. Kazimierz Robionek ZP.I.7342/73/TO/98 Asystent proj.: inż. Bożena Daszewska Sprawdził: mgr inż. Grzegorz Robionek KUP/0152/POOS/09 kwiecień 2010

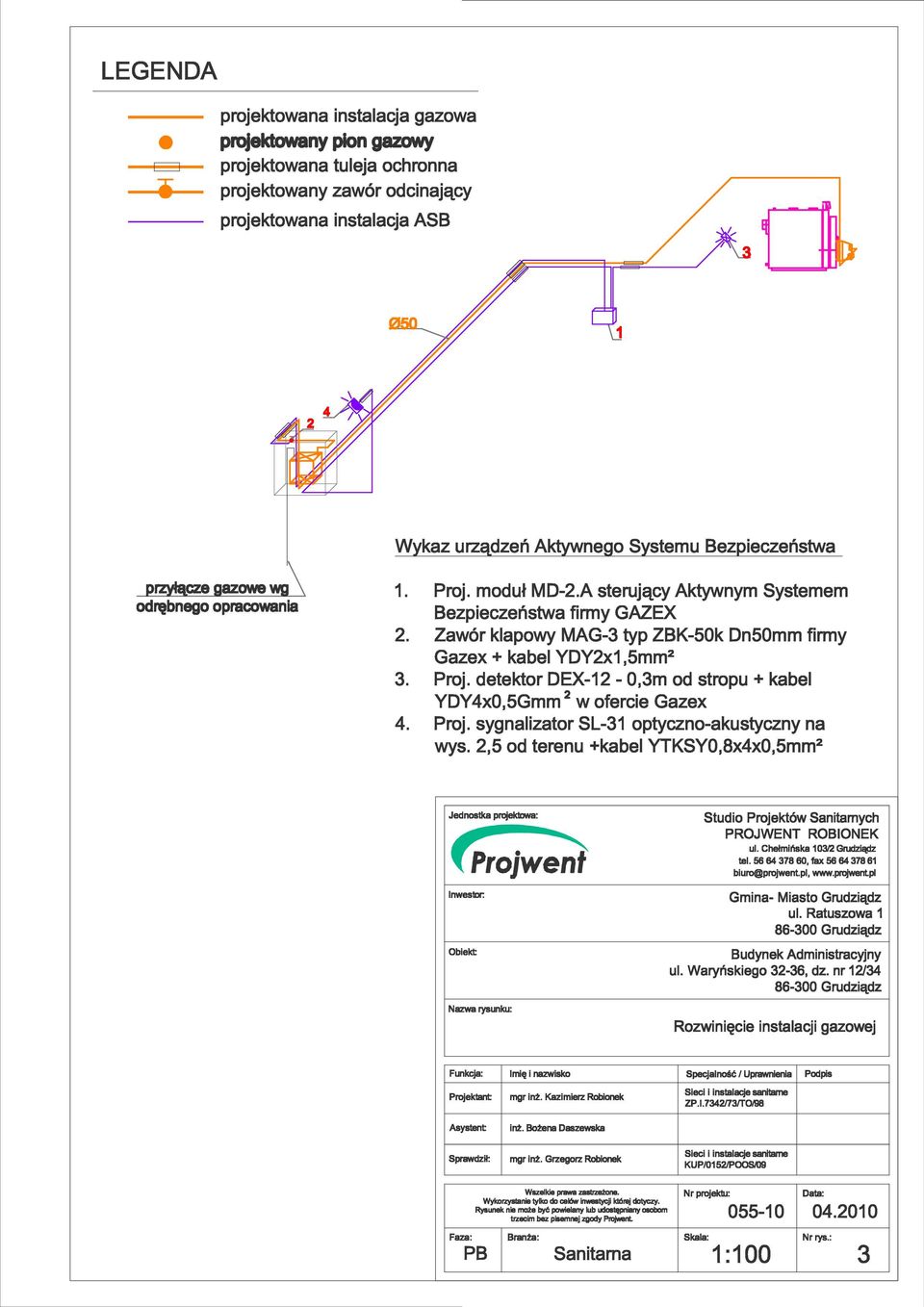

2 JEDNOSTKA PROJEKTOWA: STUDIO PROJEKTÓW SANITARNYCH PROJWENT ROBIONEK INWESTOR: Gmina- Miasto Grudziądz ul. Ratuszowa 1 OBIEKT: Budynek Administracyjny ul. Waryńskiego 32-36, dz. nr 12/ 34 Nr projektu: Faza: PB Data: Strona: 1 / 4 ZAWARTOŚĆ OPRACOWANIA 1. Opis techniczny 2. Obliczenia 3. Rysunki Nr 1. Projekt zagospodarowania terenu Nr 2. Rzut piwnicy instalacja gazowa Nr 3. Rozwinięcie instalacji gazowej Nr 4 Schemat szafki gazomierzowej z ASB i telemetrią Nr 5 Schemat blokowy ASB 4. Materiały dodatkowe

3 JEDNOSTKA PROJEKTOWA: STUDIO PROJEKTÓW SANITARNYCH PROJWENT ROBIONEK INWESTOR: Gmina- Miasto Grudziądz ul. Ratuszowa 1 OBIEKT: Budynek Administracyjny ul. Waryńskiego 32-36, dz. nr 12/ 34 Nr projektu: Faza: PB Data: Strona: 2 / 4 OPIS TECHNICZNY do projektu technicznego na budowę wewnętrznej instalacji gazowej w Budynku Administracyjnym, ul. Waryńskiego 32-36; dz. nr 12/34, I. Podstawa opracowania. Zlecenie inwestora Architektura budynku Uzgodnienia z inwestorem wytyczne wg pakietu projektowego oraz podręcznika najemcy Obowiązujące przepisy i normy Inwentaryzacja budynku II. Przedmiot opracowania Przedmiotem opracowania jest projekt techniczny na wykonanie instalacji gazowej, ASB oraz telemetrii i AKP. III. Opis projektowanych rozwiązań. 1.Instalacja gazowa, ASB oraz telemetria i AKP. Przedmiot i zakres opracowania. Przedmiotem niniejszego opracowania jest projekt instalacji gazu od kurka głównego na ścianie budynku do urządzenia gazowego wewnątrz budynku. Celem wykorzystania paliwa gazowego jest ogrzewanie pomieszczeń. Zakres opracowania obejmuje również ASB oraz telemetryczny przekaz danych pomiarowych łączem GSM/GPRS, który umożliwia przekaz wszystkich rejestrowanych danych pomiarowych w mikrokomputerowym przeliczniku do rozdzielni gazu z gazomierza przemysłowego G25N. Przyłącze gazu wg odrębnego opracowania. W budynkach objętych opracowaniem znajduje się: kocioł gazowy, o mocy 225kW, np typu Vitoplex 300, firmy Viessmann z palnikiem np MatriX, lub równoważny Włączenie projektowanej instalacji gazu wykonać za kurkiem głównym zlokalizowanym w punkcie pomiarowym. Przyłącze gazu wg odrębnego opracowania. Źródło gazu. Źródłem gazu będzie przyłącze gazu średniego ciśnienia Dn40 zakończone kurkiem głównym znajdującym się na ścianie budynku objętego opracowaniem. Opomiarowanie. Rozliczenie zużycia gazu odbywać się będzie indywidualnie poprzez gazomierz wg typu określonego w warunkach. Projektuje się gazomierz typu G25N firmy METRIX w szafce stalowej na granicy działki Inwestora. Projektuje się podejście do gazomierza o rozstawie króćców 335mm. Lokalizację gazomierzy pokazano w części graficznej. Instalacja gazowa. Włączenie projektowanej instalacji do przyłącza gazu wykonać za kurkiem głównym zlokalizowanym na granicy posesji Inwestora (przyłącze gazu wg odrębnego opracowania). W szafce znajdującej się na budynku zainstalować należy projektowany gazomierz typu G25N. Gazomierz dostarcza Przedsiębiorstwo Gazownicze. Instalacja służyć będzie do przesyłu gazu ziemnego spełniającego warunki PN-C E. Ciśnienie paliwa na kurku głównym wynosić będzie minimalnie 100 kpa; maksymalnie 300 kpa. Przed gazomierzem, za kurkiem głównym należy zamontować dwa reduktory gazowe MIX-25. Instalację zaprojektowano na godzinowy pobór paliwa 29 Nm³/h.

4 JEDNOSTKA PROJEKTOWA: STUDIO PROJEKTÓW SANITARNYCH PROJWENT ROBIONEK INWESTOR: Gmina- Miasto Grudziądz ul. Ratuszowa 1 OBIEKT: Budynek Administracyjny ul. Waryńskiego 32-36, dz. nr 12/ 34 Nr projektu: Faza: PB Data: Strona: 3 / 4 Projektowane przewody wewnętrznej instalacji wewnątrz budynku wykonać z rur i złączek stalowych czarnych bez szwu wg PN-EN Z+AC z 1999r. w całości spawanych za wyjątkiem podejść pod przybory gazowe lub z rur miedzianych łączonych przez lutowanie twarde. W przejściach przez przegrody budowlane stosować tuleje ochronne uszczelnione szczeliwem niepowodującym korozji rur, np. pianka poliuretanowa. Przewody gazowe należy mocować na całej długości przy pomocy uchwytów do mocowania wykonanych z materiału ognioodpornego, przy czym odległość między tymi uchwytami nie powinna być większa niż 2,0m. W przypadku prowadzenia przewodów gazowych w pobliżu innych instalacji należy zachować następujące odległości: poziome odcinki instalacji prowadzić co najmniej 0,1m powyżej innych przewodów instalacyjnych, dla krzyżujących się przewodów min. 2cm tak aby umożliwić prace konserwacyjne, urządzenia elektryczne, w których może wystąpić iskrzenie należy usytuować w odległości min. 0,6m od pionowych przewodów instalacji gazowej. Przed przyborami gazowymi instalować zawory kulowe odcinające z polskim atestem na stosowanie w gazownictwie. Przewody gazowe po pozytywnej próbie szczelności zabezpieczyć poprzez pomalowanie farbą antykorozyjną, a następnie nawierzchniową koloru żółtego. W obiekcie handlowym pobór gazu następować będzie poprzez: kocioł gazowy grzewczy o mocy 225 kw 1szt. Średnice oraz trasę projektowanej instalacji gazowej pokazano w części graficznej projektu. Podejścia do zaworów odcinających należy wykonać z rur stalowych. Podejścia wykonać z rur stalowych w izolacji z polietylenu zgodnie z wymogami PN-H-74221: 1994r. oraz wg PN-EN AC:1999r. AKP i telemetria ZADANIA AKP Zadaniem AKP jest pomiar ilości przepływającego gazu oraz rejestracji wyników pomiaru w rejestratorze MacR4 np firmy PLUM. Projektowane rozwiązanie umożliwia transmisję wszystkich danych pomiarowych rejestrowanych w przeliczniku do Rozdzielni Gazu poprzez połączenie GSM. Rozwiązanie zapewnia również możliwość transmisji danych do nadrzędnego komputera o ile inwestor wyrazi taką potrzebę (opcja). DOBÓR GAZOMIERZA max ilość gazu 29 m 3 /h 1. Typ: G25N firmy METRIX 2. Temp. otoczenia: od -25 C do +55 C DOBÓR REDUKTORA Ciśnienie paliwa na kurku głównym wynosić będzie minimalnie 100 kpa; maksymalnie 300 kpa. Przed gazomierzem, za kurkiem głównym należy zamontować dwa reduktory gazowe MIX-25. WYPOSAŻENIE SPRZĘTOWE Gazomierz zostanie wyposażony w nadajnik impulsów MacR4. Nadajnik jest wyposażony w baterie przez co nie wymaga dodatkowego zasilania. W/w urządzenie zostanie zlokalizowane w szafce gazomierzowej. REJESTRACJA i KOMUNIKACJA Rejestrator posiada pamięć rejestracji o pojemności 1536 próbek. Przyrost objętości za okres rozliczeniowy jest rejestrowany z dokładnością do 1m 3. Rejestrator posiada wbudowany modem GSM 900/1800 zapewniający przekaz danych do skonfigurowanego serwera. UWAGI DOTYCZĄCE MONTAŻU AKP Montaż aparatury AKP należy wykonać zgodnie z projektem oraz DTR aparatury kontrolno pomiarowej. Połączenie kablowe między rejestratorem a gazomierzem należy podłączyć zgodnie z częścią graficzną i załączonymi materiałami dodatkowymi.

5 JEDNOSTKA PROJEKTOWA: STUDIO PROJEKTÓW SANITARNYCH PROJWENT ROBIONEK INWESTOR: Gmina- Miasto Grudziądz ul. Ratuszowa 1 OBIEKT: Budynek Administracyjny ul. Waryńskiego 32-36, dz. nr 12/ 34 Nr projektu: Faza: PB Data: Strona: 4 / 4 W miejscu instalacji rejestratora musi być zasięg sygnału telefonii komórkowej GSM danej sieci, której karta SIM jest zabudowana w monitowanym module. Inwestor zobowiązany jest do zapewnienia transmisji danych. ZAGADNIENIA BHP Czynnikiem wybuchowym w szafce jest mieszanina gazu ziemnego z powietrzem zaliczonej wg PN 84/E do grupy wybuchowości IIA i klasy temperaturowej T1 (G1) i strefy zagrożonej wybuchem ZII, w związku z tym całość prac powinna być wykonywana przez koncesjonowane firmy. Należy spełnić wymagania i zalecenia zawarte w: Ustawa Prawo Budowlane z dnia r. (DZ.U. Nr 89) Dz. U. Nr 75 poz. 690 z dnia Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakimi powinny odpowiadać budynki i ich usytuowanie. Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia (Dz.U. Nr 84) w sprawie obowiązku stosowania niektórych norm PN. Uruchomienie i eksploatacja urządzeń AKP zgodnie z dostarczoną przez producenta wyrobu DTR. Po wykonaniu montażu należy przedłożyć następujące protokoły: Sprawdzenia wymogów ochrony odgromowej obostrzonej wg PN-IEC :2001 Sprawdzenia wymogów ochrony przeciw porażeniowej wg PN IEC /2000r. Sprawdzenia odbiorcze-rezystancja izolacji kabli sygnałowych wg PN 93/E ark. 61. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW TELEMETRII Lp. Nazwa urządzenia Jednostka Ilość Producent 1. Rejestrator MacR4 + kabel kpl. 1,,PLUM s.c Kleosin ul. sygnalizacyjny (długość 1,5m) Ignatki 27a 2. Gazomierz przemysłowy G25N kpl. 1 Firma METRIX Uwaga: - W zestawieniu nie ujęto materiałów pomocniczych użytych do montażu lv. Uwagi końcowe. Całą instalację wykonać zgodnie z Dziennikiem Ustaw Nr 75 z dn r, oraz Zarządzeniem Nr 62 M.B. i Przemysłu Materiałów Budowlanych (Dz. B. Nr 2/71). Roboty należy wykonać zgodnie z projektem, przy zachowaniu przepisów BHP, obowiązującymi normami i przepisami oraz zgodnie z "Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych" część II. uzbrojeniem należy Przed rozpoczęciem prac spawalniczych w budynku należy każdorazowo uzyskać pisemną zgodę od właściciela budynku. Wszelkie przejścia przez stropy muszą być zabezpieczone pożarowo. UWAGA! Projekt chroniony jest Prawem Autorskim. Wszelkie zmiany i wykorzystanie projektu do innych celów niż inwestycja, której bezpośrednio on dotyczy, wymaga zgody autorów. Dopuszcza się w realizacji inwestycji zastosowanie innych materiałów i urządzeń pod warunkiem zachowania wskazanych w projekcie parametrów technicznych oraz uzyskania akceptacji Projektanta i Inwestora. Za jakiekolwiek zmiany dokonane bez ich wiedzy, autorzy projektu nie ponoszą odpowiedzialności. Opracował:

6

7

8

9

10

11

12

13
