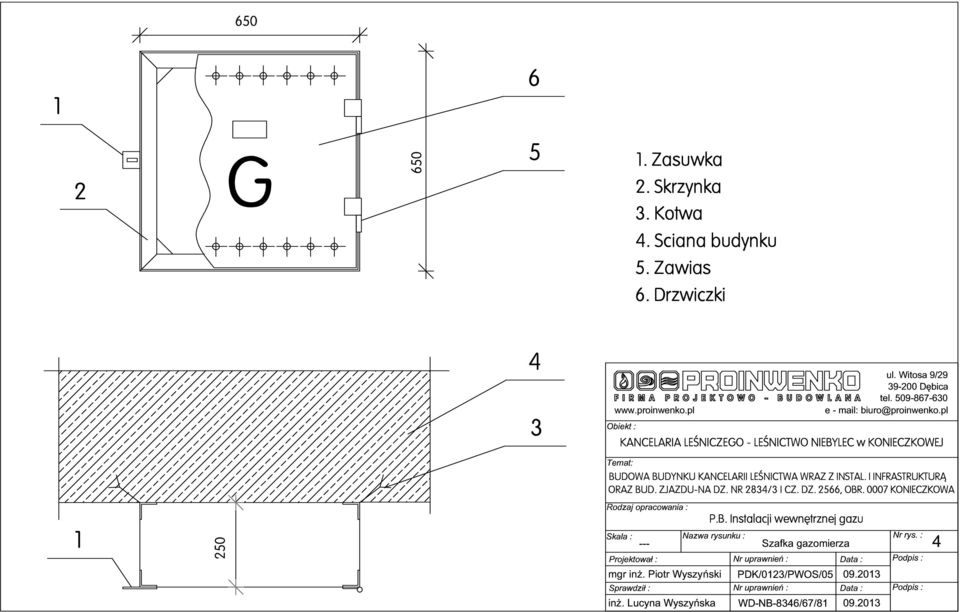

1 P r o j e k t o w a n i e N a d z ó r K i e r o w a n i e robotami budowlanymi w zakresie sieci, instalacji i urządzeń: wodociągowych i kanalizacyjnych, cieplnych, wentylacyjnych i gazowych PROJEKT BUDOWLANY Instalacji wewnętrznej gazu w budynku Kancelarii Leśniczego Leśnictwa Niebylec w Konieczkowej. Obiekt : Adres : KANCELARIA LEŚNICZEGO LEŚNICTWA NIEBYLEC W KONIECZKOWEJ działka 2834/3, obręb 0007 Konieczkowa działka 2834/3, obręb 0007 Konieczkowa Branża : sanitarna Inwestor : PAŃSTWOWE GOSPODARSTWO LEŚNE LASY PAŃSTWOWE NADLEŚNICTWO STRZYŻÓW, Strzyżów, ul. Mostowa 9 ZAWARTOŚĆ OPRACOWANIA : 1. Opis techniczny 2. Obliczenia 3. Rysunki 3.1. Rzut parteru 1 : 50 rys nr Rozwinięcie aksonometryczne gazu 1 : 50 rys nr Układ redukcyjno pomiarowy --- rys nr Szafka gazomierza --- rys nr 4 Projektant : mgr inż. Piotr Wyszyński upr. proj. PDK/0123/PWOS/05 Sprawdzający : inż. Lucyna Wyszyńska upr. proj. WD-NB-8346/67/81 Dębica, wrzesień 2013r. ul. Witosa 9/29 biuro@proinwenko.pl Dębica tel. kom

Obiekt : Adres : KANCELARIA LEŚNICZEGO LEŚNICTWA NIEBYLEC W KONIECZKOWEJ działka 2834/3, obręb 0007 Konieczkowa działka 2834/3, obręb 0007 Konieczkowa Branża : sanitarna Inwestor : PAŃSTWOWE

2 ul. Witosa 9/ Dębica tel O P I S T E C H N I C Z N Y do P.B. instalacji wewnętrznej gazu w budynku Kancelarii Leśniczego Leśnictwa Niebylec w Konieczkowej, dz. 2834/3, obręb 0007 Konieczkowa. 1. Podstawa opracowania. projekt budowlano architektoniczny obowiązujące normy i przepisy 2. Zakres opracowania. Opracowanie niniejsze obejmuje: Projekt instalacji wewnętrznej gazu 3. Instalacja wewnętrzna gazowa Wewnętrzna instalacja gazowa musi spełniać wymagania określone w Rozporządzeniu Ministra Infrastruktury z dnia r., w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U.nr 75, poz. 690) ze zmianami ( Dz.U. z 2004 r. Nr 109, poz 1156 ). Projektuje się instalację gazową z układu redukcyjno-pomiarowego składającego się z reduktora R -10 i gazomierza G4 zlokalizowanego na ścianie projektowanego budynku. Do wykonania instalacji gazowej należy używać rur stalowych czarnych bez szwu wg PN-80/H-74219, łączonych przez spawanie. Przewody gazowe z rur stalowych, w stosunku do przewodów innych instalacji stanowiących wyposażenie budynku, należy lokalizować w sposób zapewniający bezpieczeństwo ich użytkowania. Odległości między przewodami instalacji gazowej, a innymi przewodami powinna umożliwiać wykonanie prac konserwacyjnych. Poziome odcinki instalacji gazowej powinny być usytuowane w odległości, co najmniej 0,1 m powyżej tych przewodów. Przewody instalacji gazowej krzyżujące się z innymi przewodami instalacyjnymi powinny być od nich oddalone, co najmniej o 0,02 m. Przewody gazowe z rur stalowych, po wykonaniu próby szczelności powinny być zabezpieczone przed korozją. Rury gazowe prowadzone po ścianach powinny być mocowane za pomocą uchwytów. Rozstaw uchwytów zależy od średnicy i wynosi 1,5 2,5 m. Nie mogą być mocowane do innych przewodów czy stanowić dla nich wsporników. Nie wolno wykorzystywać rur gazowych jako elementów uziemienia instalacji odgromowych czy przewodów bezpieczeństwa. Przejścia przez ściany wykonywać w rurze stalowej o jedną dymensje większą niż rury gazowe przejście typu PS. Przestrzeń pomiędzy P.B. instalacji wewnętrznej gazu w budynku Kancelarii Leśniczego Leśnictwa Niebylec w Konieczkowej, dz. 2834/3, obręb 0007 Konieczkowa. str. 2

projekt budowlano architektoniczny obowiązujące normy i przepisy 2. Zakres opracowania. Opracowanie niniejsze obejmuje: Projekt instalacji wewnętrznej gazu 3.

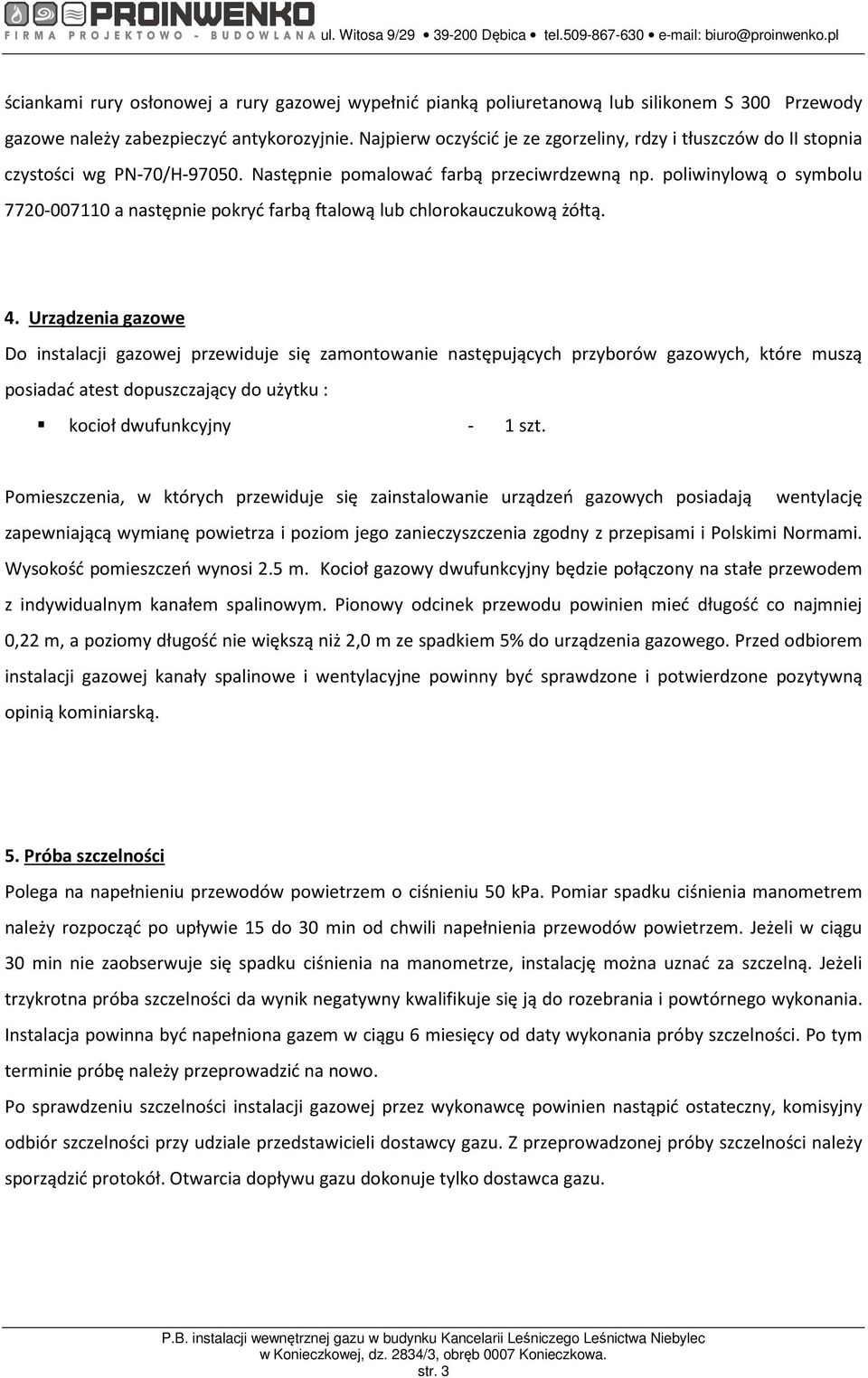

3 ul. Witosa 9/ Dębica tel ściankami rury osłonowej a rury gazowej wypełnić pianką poliuretanową lub silikonem S 300 Przewody gazowe należy zabezpieczyć antykorozyjnie. Najpierw oczyścić je ze zgorzeliny, rdzy i tłuszczów do II stopnia czystości wg PN-70/H Następnie pomalować farbą przeciwrdzewną np. poliwinylową o symbolu a następnie pokryć farbą ftalową lub chlorokauczukową żółtą. 4. Urządzenia gazowe Do instalacji gazowej przewiduje się zamontowanie następujących przyborów gazowych, które muszą posiadać atest dopuszczający do użytku : kocioł dwufunkcyjny - 1 szt. Pomieszczenia, w których przewiduje się zainstalowanie urządzeń gazowych posiadają wentylację zapewniającą wymianę powietrza i poziom jego zanieczyszczenia zgodny z przepisami i Polskimi Normami. Wysokość pomieszczeń wynosi 2.5 m. Kocioł gazowy dwufunkcyjny będzie połączony na stałe przewodem z indywidualnym kanałem spalinowym. Pionowy odcinek przewodu powinien mieć długość co najmniej 0,22 m, a poziomy długość nie większą niż 2,0 m ze spadkiem 5% do urządzenia gazowego. Przed odbiorem instalacji gazowej kanały spalinowe i wentylacyjne powinny być sprawdzone i potwierdzone pozytywną opinią kominiarską. 5. Próba szczelności Polega na napełnieniu przewodów powietrzem o ciśnieniu 50 kpa. Pomiar spadku ciśnienia manometrem należy rozpocząć po upływie 15 do 30 min od chwili napełnienia przewodów powietrzem. Jeżeli w ciągu 30 min nie zaobserwuje się spadku ciśnienia na manometrze, instalację można uznać za szczelną. Jeżeli trzykrotna próba szczelności da wynik negatywny kwalifikuje się ją do rozebrania i powtórnego wykonania. Instalacja powinna być napełniona gazem w ciągu 6 miesięcy od daty wykonania próby szczelności. Po tym terminie próbę należy przeprowadzić na nowo. Po sprawdzeniu szczelności instalacji gazowej przez wykonawcę powinien nastąpić ostateczny, komisyjny odbiór szczelności przy udziale przedstawicieli dostawcy gazu. Z przeprowadzonej próby szczelności należy sporządzić protokół. Otwarcia dopływu gazu dokonuje tylko dostawca gazu. P.B. instalacji wewnętrznej gazu w budynku Kancelarii Leśniczego Leśnictwa Niebylec w Konieczkowej, dz. 2834/3, obręb 0007 Konieczkowa. str. 3

Najpierw oczyścić je ze zgorzeliny, rdzy i tłuszczów do II stopnia czystości wg PN-70/H-97050. Następnie pomalować farbą przeciwrdzewną np.

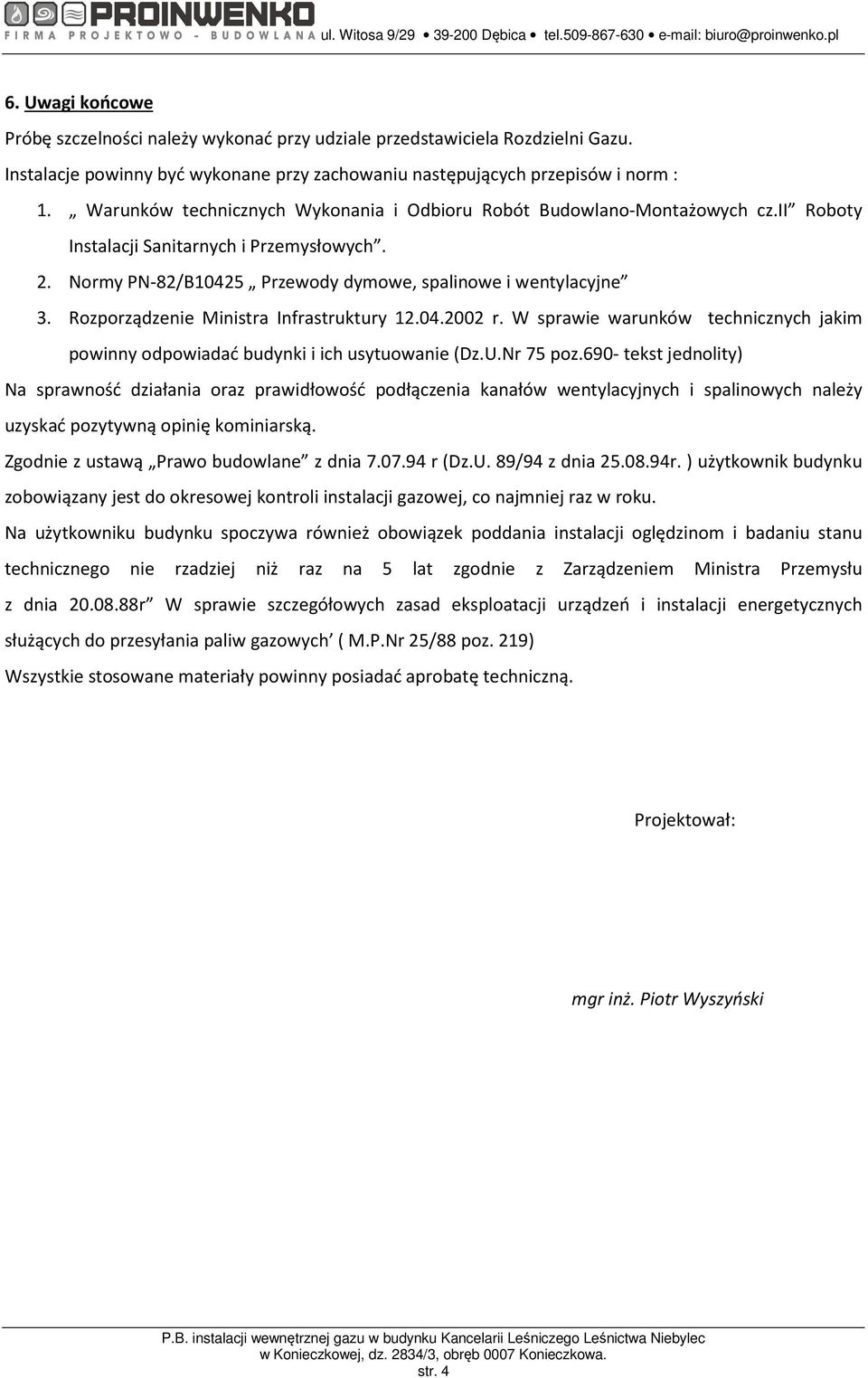

4 ul. Witosa 9/ Dębica tel Uwagi końcowe Próbę szczelności należy wykonać przy udziale przedstawiciela Rozdzielni Gazu. Instalacje powinny być wykonane przy zachowaniu następujących przepisów i norm : 1. Warunków technicznych Wykonania i Odbioru Robót Budowlano-Montażowych cz.ii Roboty Instalacji Sanitarnych i Przemysłowych. 2. Normy PN-82/B10425 Przewody dymowe, spalinowe i wentylacyjne 3. Rozporządzenie Ministra Infrastruktury r. W sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U.Nr 75 poz.690- tekst jednolity) Na sprawność działania oraz prawidłowość podłączenia kanałów wentylacyjnych i spalinowych należy uzyskać pozytywną opinię kominiarską. Zgodnie z ustawą Prawo budowlane z dnia r (Dz.U. 89/94 z dnia r. ) użytkownik budynku zobowiązany jest do okresowej kontroli instalacji gazowej, co najmniej raz w roku. Na użytkowniku budynku spoczywa również obowiązek poddania instalacji oględzinom i badaniu stanu technicznego nie rzadziej niż raz na 5 lat zgodnie z Zarządzeniem Ministra Przemysłu z dnia r W sprawie szczegółowych zasad eksploatacji urządzeń i instalacji energetycznych służących do przesyłania paliw gazowych ( M.P.Nr 25/88 poz. 219) Wszystkie stosowane materiały powinny posiadać aprobatę techniczną. Projektował: mgr inż. Piotr Wyszyński P.B. instalacji wewnętrznej gazu w budynku Kancelarii Leśniczego Leśnictwa Niebylec w Konieczkowej, dz. 2834/3, obręb 0007 Konieczkowa. str. 4

ii Roboty Instalacji Sanitarnych i Przemysłowych. 2. Normy PN-82/B10425 Przewody dymowe, spalinowe i wentylacyjne 3. Rozporządzenie Ministra Infrastruktury 12.04.2002 r.

5 Numer odcinka Obciążenie nominalne Współczynnik jednoczesności OBLICZENIA STRAT CIŚNIENIA W INSTALACJI GAZOWEJ Obciążenie rzeczywiste Średnica przewodu założona Opory miejscowe Długość zastępcza Długość liniowa odcinka Długości całkowite Jednostkowy opór liniowy Całkowite straty ciśnienia [m 3 /h] [m 3 /h] [mm] [m] [m] [m] [Pa/m] [Pa] ,5 1,000 2,5 20 Kk+5KL 0,10+5x0,20=1,1 6,0 7,10 3,15 22,37 Σ= 22,37 Pa

odcinka Długości całkowite Jednostkowy opór liniowy Całkowite straty ciśnienia [m 3 /h] [m 3 /h] [mm] [m]
