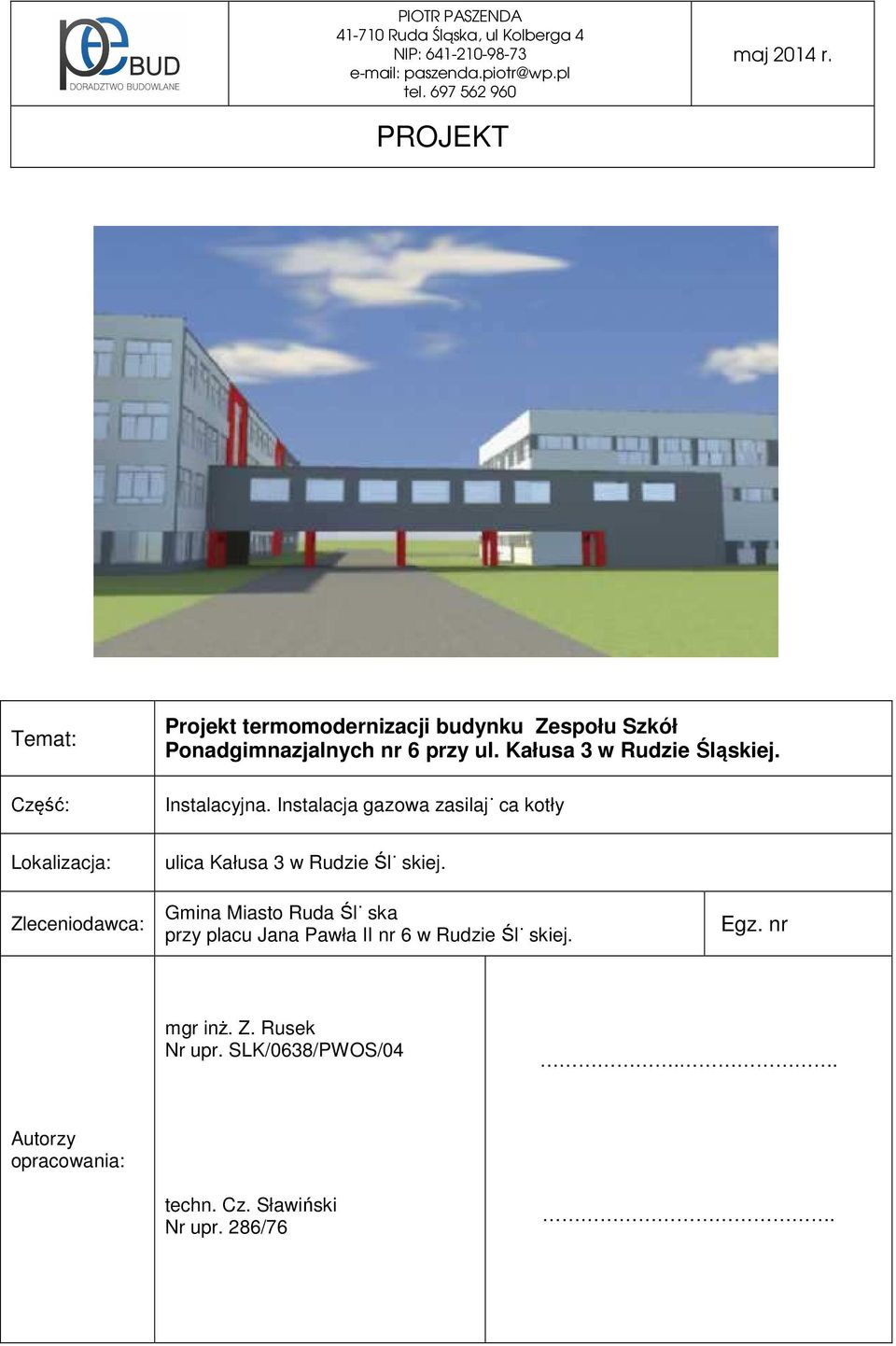

1 PIOTR PASZENDA Ruda Śląska, ul Kolberga 4 NIP: paszenda.piotr@wp.pl tel maj 2014 r. PROJEKT Temat: Część: Projekt termomodernizacji budynku Zespołu Szkół Ponadgimnazjalnych nr 6 przy ul. Kałusa 3 w Rudzie Śląskiej. Instalacyjna. Instalacja gazowa zasilająca kotły Lokalizacja: ulica Kałusa 3 w Rudzie Śląskiej. Zleceniodawca: Gmina Miasto Ruda Śląska przy placu Jana Pawła II nr 6 w Rudzie Śląskiej. Egz. nr mgr inż. Z. Rusek Nr upr. SLK/0638/PWOS/04.. Autorzy opracowania: techn. Cz. Sławiński Nr upr. 286/76.

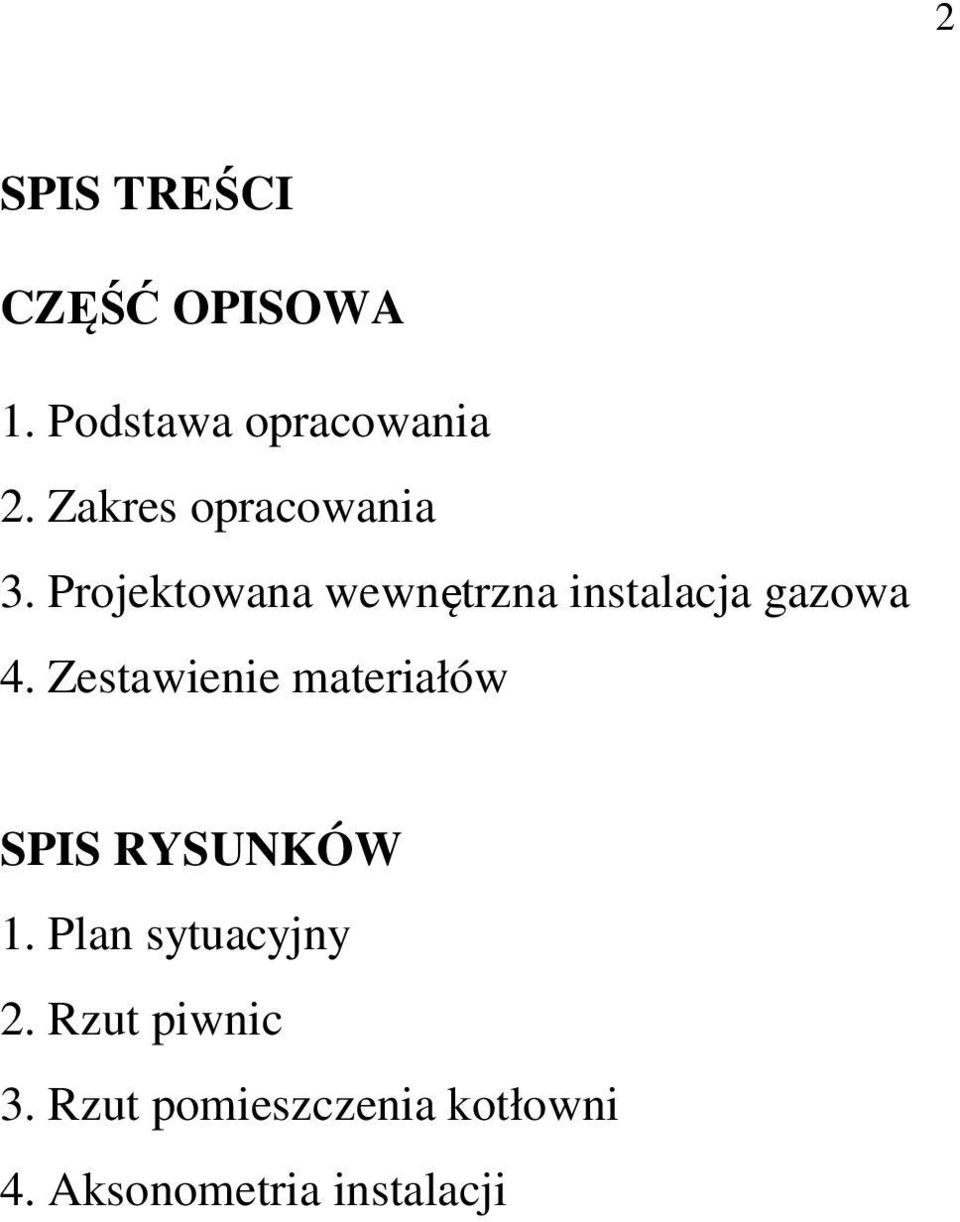

2 2 SPIS TREŚCI CZĘŚĆ OPISOWA 1. Podstawa opracowania 2. Zakres opracowania 3. Projektowana wewnętrzna instalacja gazowa 4. Zestawienie materiałów SPIS RYSUNKÓW 1. Plan sytuacyjny 2. Rzut piwnic 3. Rzut pomieszczenia kotłowni 4. Aksonometria instalacji

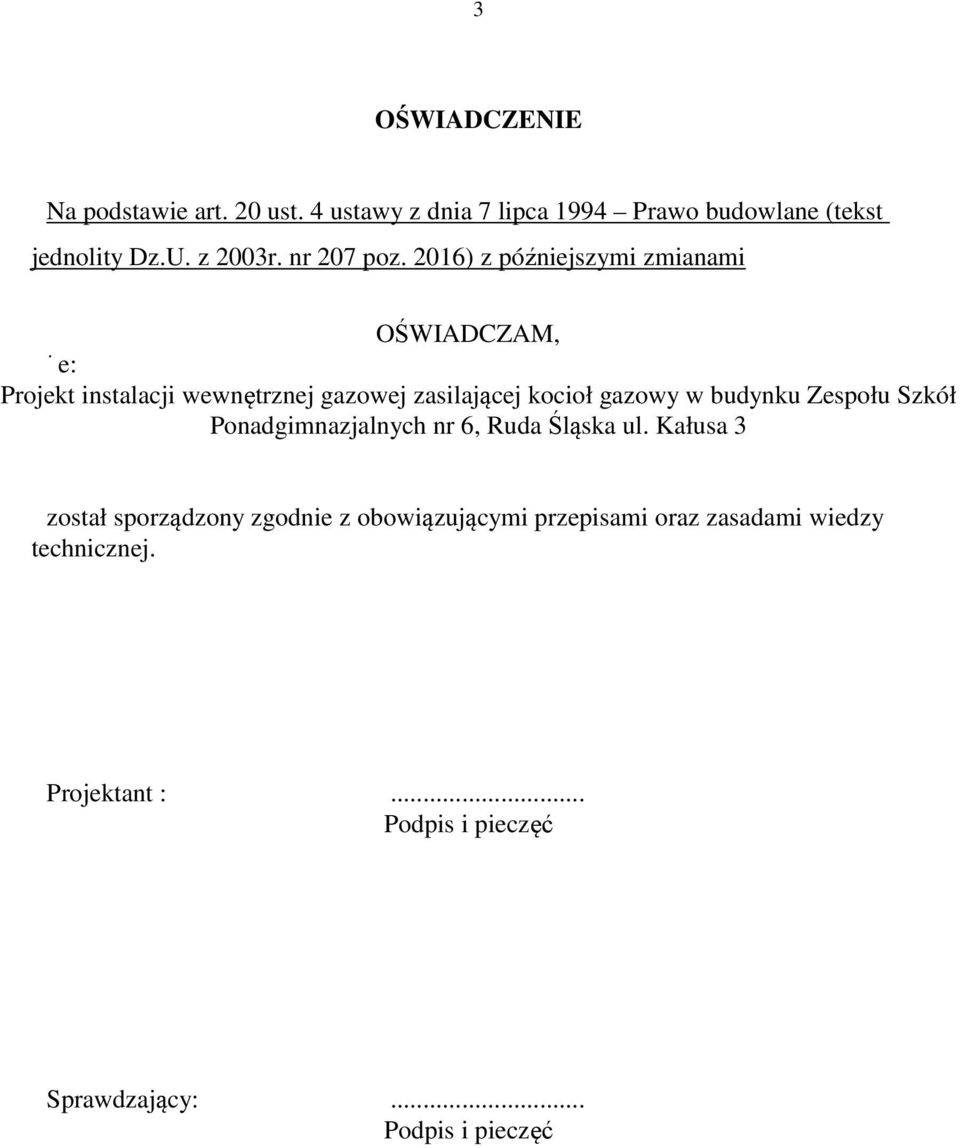

3 3 OŚWIADCZENIE Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 Prawo budowlane (tekst jednolity Dz.U. z 2003r. nr 207 poz. 2016) z późniejszymi zmianami OŚWIADCZAM, że: Projekt instalacji wewnętrznej gazowej zasilającej kocioł gazowy w budynku Zespołu Szkół Ponadgimnazjalnych nr 6, Ruda Śląska ul. Kałusa 3 został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant :... Podpis i pieczęć Sprawdzający:... Podpis i pieczęć

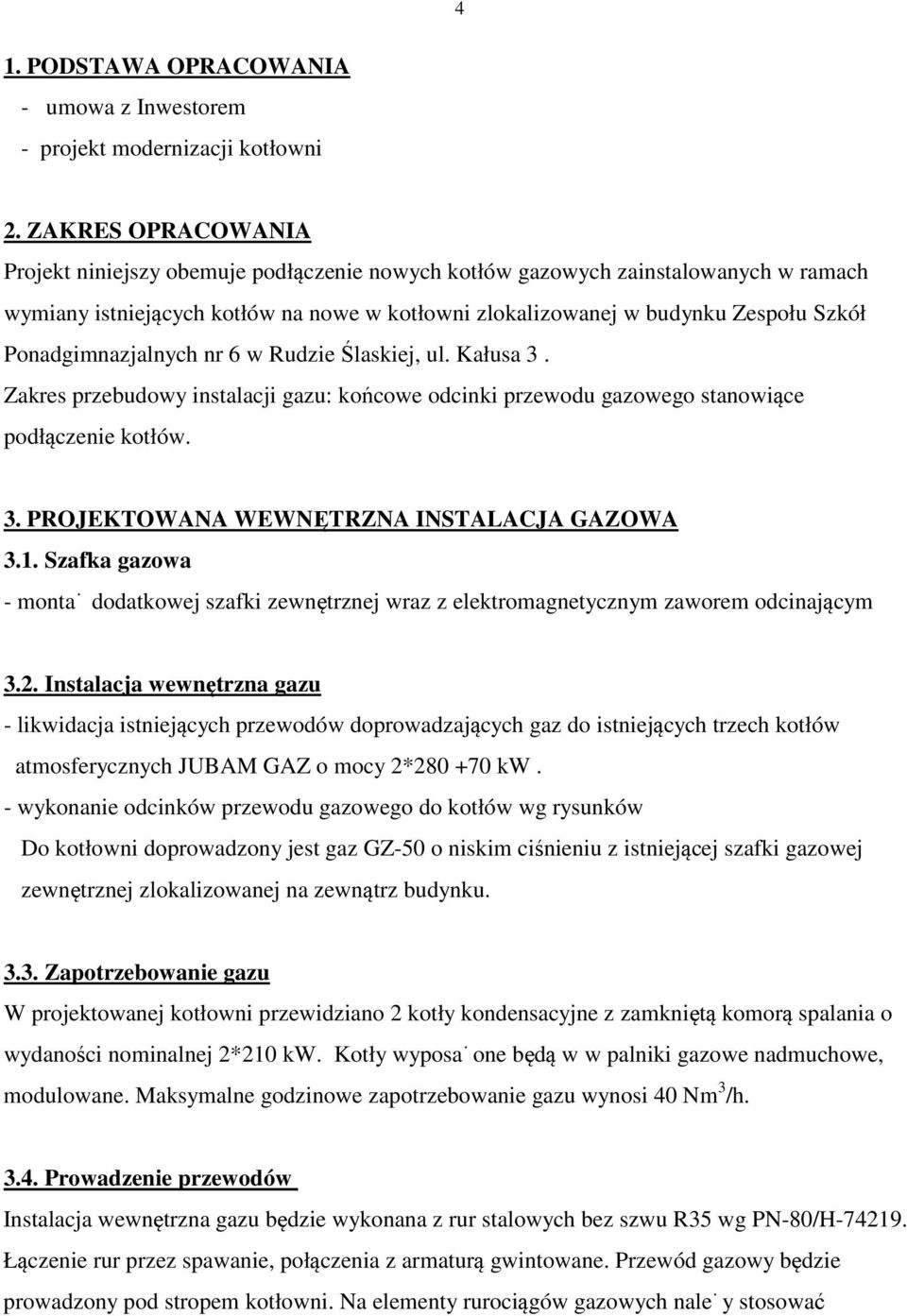

4 4 1. PODSTAWA OPRACOWANIA - umowa z Inwestorem - projekt modernizacji kotłowni 2. ZAKRES OPRACOWANIA Projekt niniejszy obemuje podłączenie nowych kotłów gazowych zainstalowanych w ramach wymiany istniejących kotłów na nowe w kotłowni zlokalizowanej w budynku Zespołu Szkół Ponadgimnazjalnych nr 6 w Rudzie Ślaskiej, ul. Kałusa 3. Zakres przebudowy instalacji gazu: końcowe odcinki przewodu gazowego stanowiące podłączenie kotłów. 3. PROJEKTOWANA WEWNĘTRZNA INSTALACJA GAZOWA 3.1. Szafka gazowa - montaż dodatkowej szafki zewnętrznej wraz z elektromagnetycznym zaworem odcinającym 3.2. Instalacja wewnętrzna gazu - likwidacja istniejących przewodów doprowadzających gaz do istniejących trzech kotłów atmosferycznych JUBAM GAZ o mocy 2* kw. - wykonanie odcinków przewodu gazowego do kotłów wg rysunków Do kotłowni doprowadzony jest gaz GZ-50 o niskim ciśnieniu z istniejącej szafki gazowej zewnętrznej zlokalizowanej na zewnątrz budynku Zapotrzebowanie gazu W projektowanej kotłowni przewidziano 2 kotły kondensacyjne z zamkniętą komorą spalania o wydaności nominalnej 2*210 kw. Kotły wyposażone będą w w palniki gazowe nadmuchowe, modulowane. Maksymalne godzinowe zapotrzebowanie gazu wynosi 40 Nm 3 /h Prowadzenie przewodów Instalacja wewnętrzna gazu będzie wykonana z rur stalowych bez szwu R35 wg PN-80/H Łączenie rur przez spawanie, połączenia z armaturą gwintowane. Przewód gazowy będzie prowadzony pod stropem kotłowni. Na elementy rurociągów gazowych należy stosować

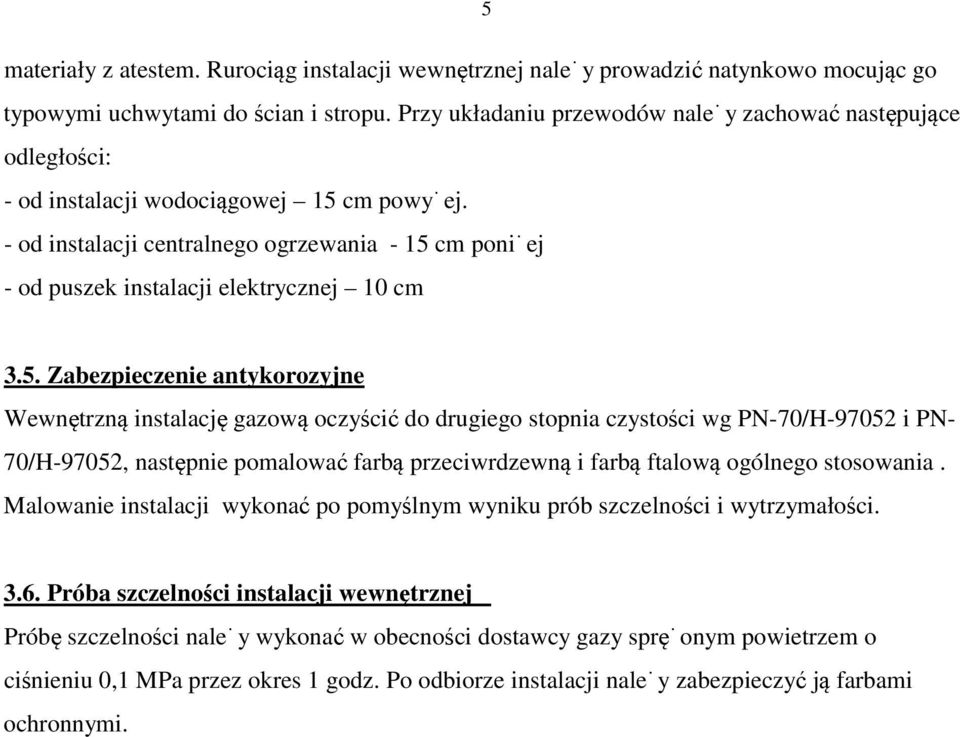

5 5 materiały z atestem. Rurociąg instalacji wewnętrznej należy prowadzić natynkowo mocując go typowymi uchwytami do ścian i stropu. Przy układaniu przewodów należy zachować następujące odległości: - od instalacji wodociągowej 15 cm powyżej. - od instalacji centralnego ogrzewania - 15 cm poniżej - od puszek instalacji elektrycznej 10 cm 3.5. Zabezpieczenie antykorozyjne Wewnętrzną instalację gazową oczyścić do drugiego stopnia czystości wg PN-70/H i PN- 70/H-97052, następnie pomalować farbą przeciwrdzewną i farbą ftalową ogólnego stosowania. Malowanie instalacji wykonać po pomyślnym wyniku prób szczelności i wytrzymałości Próba szczelności instalacji wewnętrznej Próbę szczelności należy wykonać w obecności dostawcy gazy sprężonym powietrzem o ciśnieniu 0,1 MPa przez okres 1 godz. Po odbiorze instalacji należy zabezpieczyć ją farbami ochronnymi.

6 6 4. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW lp. wyszczególnienie jedn. ilość producent 1 zawór kulowy gazowy Dn 32 szt 2 2 rura stalowa czarna bez szwu Dn50 mb 5 PN-80H rura stalowa czarna bez szwu Dn65 mb 5 PN-80H zwężka stalowa bez szwu Dn100/65 szt 1 5 zwężka stalowa bez szwu Dn100/50 szt 2 6 zwężka stalowa bez szwu Dn65/50 szt 1 7 zwężka stalowa bez szwu Dn50/32 szt 2 8 kolano hamburskie Dn65 szt 1 9 kolano hamburskie Dn50 szt 4 10 aktywny system zabezpieczenia przed kpl 1 ATEST GAZ niepożądanym wypływem gazu D-1: - zawór samozamykający Dn50 MSV INTROL - centralka sterująca Eco ALPA P-17 - detektor ALPA PicoGaz NG/EcoP w obudowie przeciwwybuchowej - optyczna i akustyczna sygnalizacja alarmowa ALPA SZOA mini 11 przejście przez ścianę gazoszczelne Dn100 kpl 1 12 szafka gazowa podtynkowa 800*800*300 szt 1
