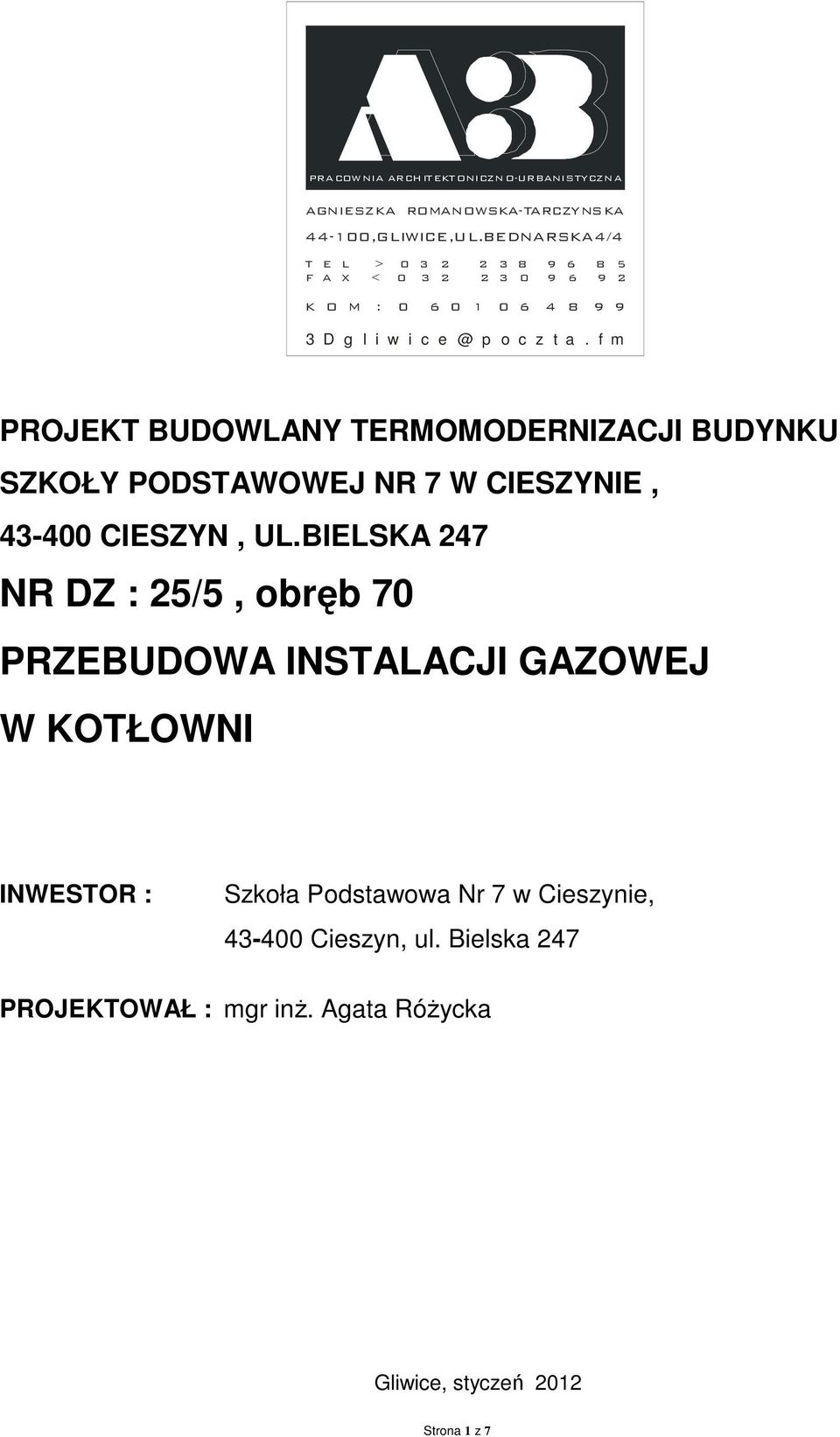

1 PRACOWNIA ARCHITEKTONICZNO-URBANISTYCZNA AGNIESZKA ROMANOWSKA-TARCZYNSKA , GLIWICE, UL.BEDNARSKA 4/4 T E L > F A X < K O M : D g l i w i c p o c z t a. f m PROJEKT BUDOWLANY TERMOMODERNIZACJI BUDYNKU SZKOŁY PODSTAWOWEJ NR 7 W CIESZYNIE, CIESZYN, UL.BIELSKA 247 NR DZ : 25/5, obręb 70 PRZEBUDOWA INSTALACJI GAZOWEJ W KOTŁOWNI INWESTOR : Szkoła Podstawowa Nr 7 w Cieszynie, Cieszyn, ul. Bielska 247 PROJEKTOWAŁ : mgr inŝ. Agata RóŜycka Gliwice, styczeń 2012 Strona 1 z 7

f m PROJEKT BUDOWLANY TERMOMODERNIZACJI BUDYNKU SZKOŁY PODSTAWOWEJ NR 7 W CIESZYNIE, 43-400 CIESZYN, UL.

2 Spis treści A. Część opisowa. 1 Dane ogólne. 1.1 Inwestor. 1.2 Charakterystyka obiektu 1.3 Podstawa opracowania. 1.4 Zakres opracowania. 2. Dane szczegółowe. 2.1 Prowadzenie przewodów 2.2 Przewody rurowe 2.3 Armatura zaporowa 2.4 Połączenia rurowe 2.5 Warunki stosowalności materiałów do budowy instalacji gazowych 2.6 Odprowadzenie spalin i wentylacja 2.7 Próba szczelności instalacji gazowej 2.8 Bierna ochrona przed korozją 2.9 Uwagi końcowe 2.10 Warunki wykonania 2.11 Warunki techniczne wykonania i odbioru 2.12 Zagadnienia BHP i p. poŝ. B. Rysunki. 1 Rzut piwnic instalacja gazu rys. nr 1. 2 Rozwinięcie instalacji gazowej rys. nr 2. Strona 2 z 7

5 Warunki stosowalności materiałów do budowy instalacji gazowych 2.6 Odprowadzenie spalin i wentylacja 2.7 Próba szczelności instalacji gazowej 2.

3 1. Dane ogólne. 1.1 Inwestor. Szkoła Podstawowa Nr 7 w Cieszynie, Cieszyn, ul. Bielska Charakterystyka obiektu. Przedmiotowy obiekt jest budynkiem Szkoły Podstawowej nr 7 w Cieszynie, podpiwniczonym, wielokondygnacyjnym. Budynek wyposaŝony jest obecnie w instalację gazową. 1.3 Podstawa opracowania. Umowy z Inwestorem Projektu architektury Wytycznych projektowych producentów zastosowanych urządzeń Przepisów prawa budowlanego, norm branŝowych oraz danych z literatury fachowej. 1.4 Zakres opracowania. Niniejsze opracowanie obejmuje przebudowę wewnętrznej instalacji gazowej w obrębie kotłowni zasilającej kotły grzewcze, kondensacyjne, wiszące (naścienne), z zamkniętymi komorami spalania BROETJE typ EcoTherm Plus WGB38E, o mocy 38kW kaŝdy. 2. Dane szczegółowe Stan istniejący Budynek podłączony jest do istniejącej sieci gazu średniopreŝnego ciśnienia biegnącego wzdłuŝ budynku szkoły. Kurek główny wraz z zespołem redukcyjnym oraz gazomierzem zlokalizowano w typowej obudowie na elewacji budynku. Przyłącze do budynku wykonano z rur stalowych o średnicy Dn 25. W budynku znajduje się istniejąca instalacja gazowa na poziomie piwnicy oraz na parterze. Instalacja zasila dwa kotły Jubam-Gaz zlokalizowane w kotłowni oraz przybory kuchenne. Istniejąca instalacja wykonana jest z rur stalowych łączonych przez spawanie. Strona 3 z 7

Umowy z Inwestorem Projektu architektury Wytycznych projektowych producentów zastosowanych urządzeń Przepisów prawa budowlanego, norm branŝowych oraz danych z literatury fachowej. 1.

4 Stan projektowany Kotły gazowe, kondensacyjne, wiszące (naścienne), z zamkniętymi komorami spalania BROETJE typ EcoTherm Plus WGB38E, o mocy 38kW kaŝdy zaprojektowano w kotłowni Zaprojektowano podłączenie kotłów c.o. z istniejącej instalacji gazowej. Doprowadzenie gazu naleŝy wykonać z rur stalowych łączonych poprzez spawanie. Pomieszczenie z zainstalowanym kotłem gazowym powinno być wyposaŝone w Domowy Alarm Gazu typu DAG - 1 produkcji ATER S.A Tarnowo Podgórne k/poznania. Lokalizację kotłów pokazano na załączonym rzucie i schemacie. Średnice przewodów instalacji wewnętrznej przedstawiono na załączonym rzucie i schemacie. 2.3 Prowadzenie przewodów. Przewody gazowe naleŝy układać ze spadkiem 4 mm na 1 mb w kierunku odbiornika gazu w odległości 2 cm od tynku. Instalację przewidziano z rur stalowych. Armatura, złączki i materiały słuŝące do wykonania instalacji gazowych powinny odpowiadać przedmiotowym normom i posiadać certyfikat lub deklarację zgodności. Przy przejściach przez przegrody konstrukcyjne rury naleŝy prowadzić w rurach ochronnych uszczelnionych szczeliwem. KaŜde podejście do urządzenia gazowego winno być zaopatrzone w kurek odcinający, atestowany do gazu. Poziome odcinki instalacji gazowej powinny być usytuowane co najmniej 0,1 m powyŝej innych przewodów instalacyjnych Przewody rurowe Do montaŝu instalacji gazowej naleŝy stosować rury stalowe Armatura zaporowa W celu zapewnienia moŝliwości odcięcia gazu przed, kotłami gazowymi z zamkniętą komorą spalania naleŝy zastosować kurki odcinające kulowe Połączenia rurowe Rurociągi instalacji wykonać w całości jako spawane. Strona 4 z 7

Pomieszczenie z zainstalowanym kotłem gazowym powinno być wyposaŝone w Domowy Alarm Gazu typu DAG - 1 produkcji ATER S.A Tarnowo Podgórne k/poznania.

5 2.7. Warunki stosowalności materiałów do budowy instalacji gazowych Zgodnie z Ustawą z dnia r. Prawo Budowlane (Dz. U. Nr 89/94 poz. 419) wraz z późniejszymi zmianami, rury, kształtki, armatura, osprzęt, urządzenia, uszczelnienia słuŝące do budowy instalacji gazowych muszą posiadać certyfikat na znak bezpieczeństwa B i być oznakowane tym znakiem Odprowadzenie spalin i wentylacja. Pomieszczenia w których instalowane są urządzenia gazowe, posiadają wentylację grawitacyjną zapewniającą wymianę powietrza i poziom jego zanieczyszczeń zgodny z normami: PN-94/B oraz PN-83/B Odprowadzenie spalin nad dach odbywać się będzie jednościennymi przewodami spalinowymi Wadex typ SPU d80, wykonanymi ze stali kwasoodpornej, wprowadzonymi do istniejących, murowanych kanałów spalinowych (w miejsce istniejących wkładów kominowych) i wyprowadzonymi nad dach. Układy spalinowe wyposaŝone będą w otwory rewizyjne. Powietrze do spalania pobierane będzie z pomieszczenia. Odprowadzenie skroplin do neutralizatora skroplin, dostarczanego wraz z kotłami. Długości odcinków prostych instalacji spalinowej dopasować w trakcie montaŝu na budowie. Wentylacja nawiewna realizowana będzie przez kanał typu Z (montaŝ opisany w projekcie architektury), o wymiarach 650 x 60mm, z wlotem ok. 1,5m nad ziemią (dół) i z wylotem 0,3m nad posadzką (dół), osłonięty z obu stron kratkami stalowymi. Całość wykonana ze stali ocynkowanej. Wywiew grawitacyjny pod stropem (istniejący) Próba szczelności instalacji gazowej Próbę szczelności naleŝy wykonać w obecności dostawcy gazu spręŝonym powietrzem o ciśnieniu 0,5 kg/cm2 przez okres 30 minut Bierna ochrona przed korozją Po odbiorze instalacji naleŝy w przypadku stosowania rur stalowych zabezpieczyć je farbami ochronnymi. Strona 5 z 7

oznakowane tym znakiem. 2.8. Odprowadzenie spalin i wentylacja.

6 2.11. Uwagi końcowe. 1. Wykonanie instalacji powinno być powierzone właściwemu przedsiębiorstwu lub osobom posiadającym uprawnienia. 2. Przewodów nie wolno prowadzić przez kanały spalinowe, dymowe i wentylacyjne. 3. Wszystkie wymagania techniczne zawarte w projekcie powinny być zachowane. 4. NaleŜy uwzględnić wszystkie zalecenia dostawcy gazu oraz kominiarza. 5. Przed uruchomieniem instalacji gazowej naleŝy przedłoŝyć dostawcy gazu zaświadczenie Zespołu Kominiarskiego o szczelności przewodów spalinowych i wentylacyjnych. 6. Całość instalacji wykonać zgodnie z wytycznymi zawartymi w Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75/02 poz.690) 7. Instalację naleŝy odebrać zgodnie z "Warunkami technicznymi wykonania i odbioru prac budowlano-montaŝowych. Cz.2.Instalacje sanitarne i przemysłowe". 8. Inwestor dokona wszelkich zmian adaptacyjnych wynikających z zaleceń kominiarskich Warunki wykonania 1. Rozporządzenie Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia r. w sprawie BHP przy wykonywaniu robót budowlano-montaŝowych i rozbiórkowych 2. Rozporządzenie Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 129/97 poz. 844) z późniejszymi zmianami (Dz. U. Nr 91/02 poz.811) 3. Rozporządzenie Ministra Spraw Wewnętrznych z dnia 16 czerwca 2003 r. W sprawie ochrony przeciwpoŝarowej budynków, innych obiektów budowlanych i terenów /Dz. U. Nr 121/03 poz.1138/ 4. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75/02 poz.690) 5. Zarządzenie Dyrektora Polskiego Centrum Badań i Certyfikacji z dnia 20 maja 1994 r.w sprawie ustalenia wykazu wyrobów podlegających obowiązkowi zgłaszania do certyfikacji na znak bezpieczeństwa i oznaczania tym znakiem /M.P. Nr 39/94 poz. 335/ Strona 6 z 7

NaleŜy uwzględnić wszystkie zalecenia dostawcy gazu oraz kominiarza. 5.

7 6. Zarządzenie Dyrektora Polskiego Centrum Badań i Certyfikacji z dnia 28 marca 1997 r. zmieniające zarządzenie w sprawie ustalenia wykazu wyrobów podlegających obowiązkowi zgłaszania do certyfikacji na znak bezpieczeństwa i oznaczania tym znakiem /M.P. Nr 22/97 poz. 216/ 7. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji w sprawie systemów oceny zgodności, wzoru deklaracji, zgodności oraz sposobu znakowania wyrobów budowlanych dopuszczanych do obrotu i powszechnego stosowania w budownictwie (Dz. U. Nr 113/98 poz. 728/ 8. BN-82/ ;53;54 Przejście gazociągów przez przegrody budowlane - przejście G. Zagazowanie i odpowietrzanie instalacji gazowych w budynkach Do zagazowania instalacji naleŝy przystąpić po pozytywnym wyniku próby szczelności wykonanej przez wykonawcę instalacji zgodnie z Zarządzeniem Nr 62 Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać instalacje gazowe, udokumentowane protokołem prób szczelności oraz z Ustawą z dn o dozorze technicznym (Dz. U. Nr 36 poz. 202) i późniejszymi zmianami. Monterzy odpowietrzający instalację powinni być zaopatrzeni w analizatory metanu lub w środek pianotwórczy. Napełnianie instalacji gazem powinno wykonywać dwóch monterów Warunki techniczne wykonania i odbioru Całość prac wykonać zgodnie z projektem oraz "Warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych cz. II - Instalacje sanitarne i przemysłowe" Zagadnienia BHP i p.poŝ. Projekt niniejszy został wykonany zgodnie z przepisami oraz wymogami dotyczącymi budowy kotłowni gazowych. Przewidziano wszystkie niezbędne zabezpieczenia kotłów i pozostałych urządzeń technologicznych. Strona 7 z 7

Rozporządzenie Ministra Spraw Wewnętrznych i Administracji w sprawie systemów oceny zgodności, wzoru deklaracji, zgodności oraz sposobu znakowania wyrobów budowlanych dopuszczanych do obrotu i
