Rewitalizacja historycznego zespołu HIPODROMU w Sopocie wraz z remontem i rozbudową. Obiekt: Temat: Przyłącze gazowe ś/c 32PE do budynku nr 9

Transkrypt

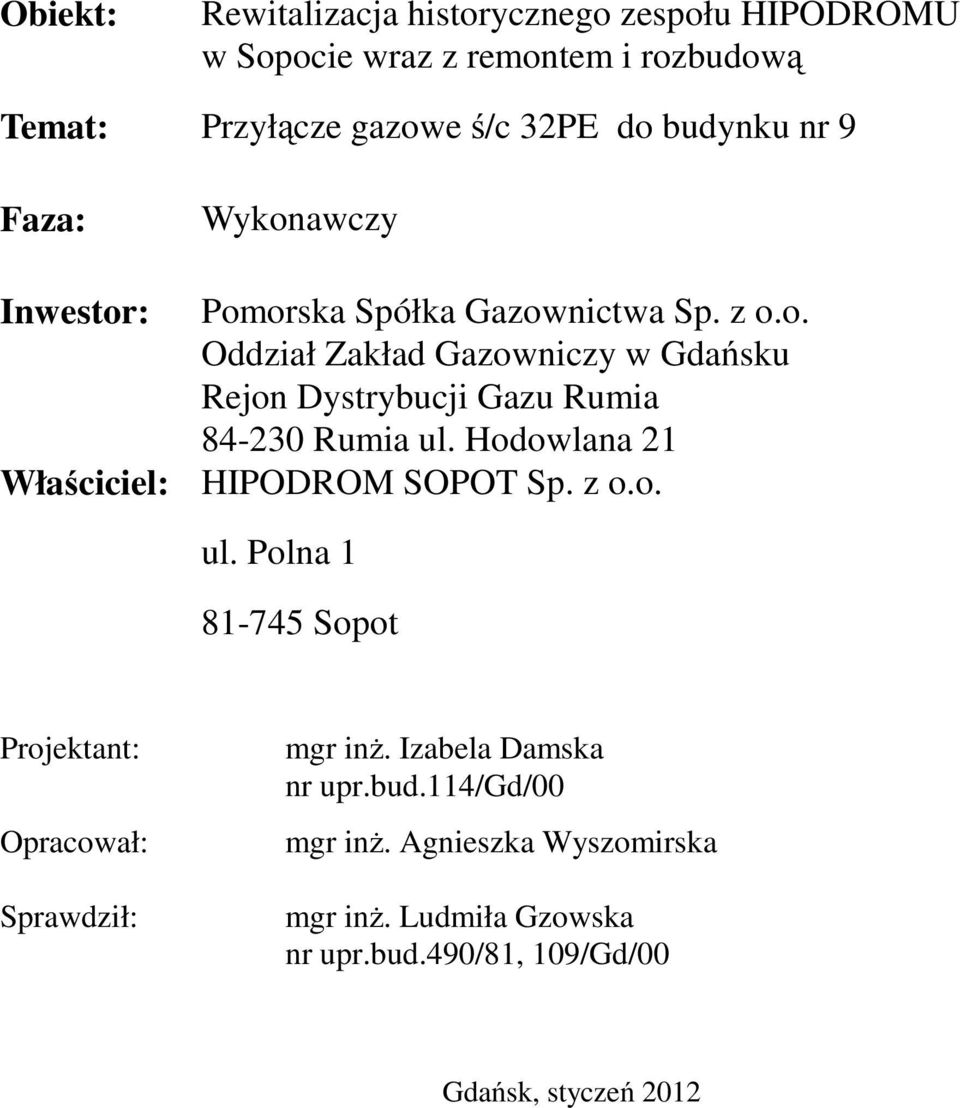

1 Obiekt: Rewitalizacja historycznego zespołu HIPODROMU w Sopocie wraz z remontem i rozbudową Temat: Przyłącze gazowe ś/c 32PE do budynku nr 9 Faza: Wykonawczy Inwestor: Pomorska Spółka Gazownictwa Sp. z o.o. Oddział Zakład Gazowniczy w Gdańsku Rejon Dystrybucji Gazu Rumia Rumia ul. Hodowlana 21 Właściciel: HIPODROM SOPOT Sp. z o.o. ul. Polna Sopot Projektant: Opracował: Sprawdził: mgr inż. Izabela Damska nr upr.bud.114/gd/00 mgr inż. Agnieszka Wyszomirska mgr inż. Ludmiła Gzowska nr upr.bud.490/81, 109/Gd/00 Gdańsk, styczeń 2012

2 2 ZAWARTOŚĆ OPRACOWANIA I. OPIS TECHNICZNY. 1.0 Podstawa opracowania. 2.0 Zakres opracowania. 3.0 Projektowane przyłącze gazowe 4.0 Uwagi końcowe 5.0 Zestawienie podstawowych materiałów II. CZĘŚĆ RYSUNKOWA. 1. Plan sytuacyjny 1: Profil przyłącza gazowego 1:100/500

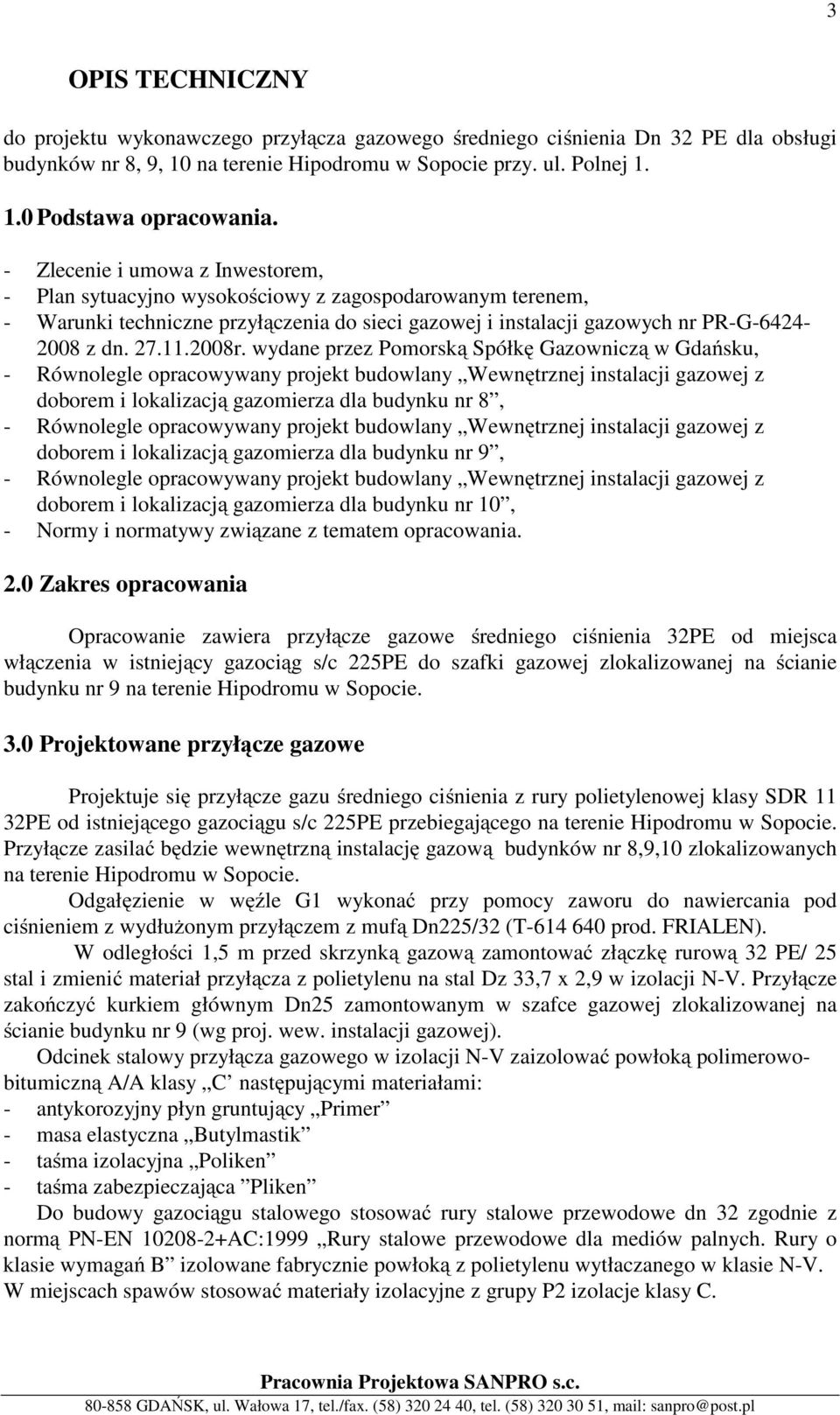

3 3 OPIS TECHNICZNY do projektu wykonawczego przyłącza gazowego średniego ciśnienia Dn 32 PE dla obsługi budynków nr 8, 9, 10 na terenie Hipodromu w Sopocie przy. ul. Polnej Podstawa opracowania. - Zlecenie i umowa z Inwestorem, - Plan sytuacyjno wysokościowy z zagospodarowanym terenem, - Warunki techniczne przyłączenia do sieci gazowej i instalacji gazowych nr PR-G z dn r. wydane przez Pomorską Spółkę Gazowniczą w Gdańsku, doborem i lokalizacją gazomierza dla budynku nr 8, doborem i lokalizacją gazomierza dla budynku nr 9, doborem i lokalizacją gazomierza dla budynku nr 10, - Normy i normatywy związane z tematem opracowania. 2.0 Zakres opracowania Opracowanie zawiera przyłącze gazowe średniego ciśnienia 32PE od miejsca włączenia w istniejący gazociąg s/c 225PE do szafki gazowej zlokalizowanej na ścianie budynku nr 9 na terenie Hipodromu w Sopocie. 3.0 Projektowane przyłącze gazowe Projektuje się przyłącze gazu średniego ciśnienia z rury polietylenowej klasy SDR 11 32PE od istniejącego gazociągu s/c 225PE przebiegającego na terenie Hipodromu w Sopocie. Przyłącze zasilać będzie wewnętrzną instalację gazową budynków nr 8,9,10 zlokalizowanych na terenie Hipodromu w Sopocie. Odgałęzienie w węźle G1 wykonać przy pomocy zaworu do nawiercania pod ciśnieniem z wydłużonym przyłączem z mufą Dn225/32 (T prod. FRIALEN). W odległości 1,5 m przed skrzynką gazową zamontować złączkę rurową 32 PE/ 25 stal i zmienić materiał przyłącza z polietylenu na stal Dz 33,7 x 2,9 w izolacji N-V. Przyłącze zakończyć kurkiem głównym Dn25 zamontowanym w szafce gazowej zlokalizowanej na ścianie budynku nr 9 (wg proj. wew. instalacji gazowej). Odcinek stalowy przyłącza gazowego w izolacji N-V zaizolować powłoką polimerowobitumiczną A/A klasy C następującymi materiałami: - antykorozyjny płyn gruntujący Primer - masa elastyczna Butylmastik - taśma izolacyjna Poliken - taśma zabezpieczająca Pliken Do budowy gazociągu stalowego stosować rury stalowe przewodowe dn 32 zgodnie z normą PN-EN AC:1999 Rury stalowe przewodowe dla mediów palnych. Rury o klasie wymagań B izolowane fabrycznie powłoką z polietylenu wytłaczanego w klasie N-V. W miejscach spawów stosować materiały izolacyjne z grupy P2 izolacje klasy C.

4 4 Ochronę antykorozyjną czynna i bierną wykonać zgodnie z Wytycznymi ochrony antykorozyjnej obowiązującymi na terenie Rejonu Sieci gazowniczej. Przyłącze ułożyć w wyrównanym wykopie, z podsypką z piasku grubości 10 cm nie zawierających części stałych. Ułożony na podsypce z piasku gazociąg należy przykryć warstwą piasku 20 cm. W trakcie zasypywania przyłącza, na wysokości 0,2 0,3m od górnej tworzącej rury, należy ułożyć taśmę ostrzegawczą koloru żółtego. Natomiast do gazociągu zamocować przewód miedziany identyfikacyjny 1,5 mm 2 w izolacji DY i zakończyć przed kurkiem głównym. Próbę szczelności i wytrzymałości gazociągu przeprowadzić zgodnie z 19.4 i 8 Dz. U oraz zgodnie z norma PN-92/M Gazociągi i instalacje gazownicze próby rurociągów. Przy wykonywaniu sieci gazowych należy przestrzegać postanowień zawartych w Rozporządzeniu Ministra Gospodarki z dnia 30 lipca 2001r w sprawie warunków technicznych, jakim powinny odpowiadać sieci gazowe (Dz. U. Nr 97, poz. 1055) oraz obowiązujących w tym zakresie norm podstawowych i branżowych. 5.0 Uwagi końcowe Trasa projektowanego przyłącza powinna być geodezyjne wytyczona w terenie. W czasie prowadzenia prac ziemnych w miejscach istniejącego uzbrojenia podziemnego należy wykonywać przekopy próbne celem dokładnego ich zlokalizowania. Prace ziemne wykonywać ręcznie w obecności użytkownika danej instalacji. W przypadku natrafienia na nie zinwentaryzowane uzbrojenie podziemne i inną lokalizację istniejących urządzeń jak pokazano w projekcie (na mapach) - uzbrojenie należy traktować jako czynne. Należy je zabezpieczyć i powiadomić użytkownika. Przed przystąpieniem do robót ziemnych należy zawiadomić zainteresowane instytucje i użytkowników, których przewody znajdują się w pobliżu trasy gazociągu, o terminie rozpoczęcia robót. Przy skrzyżowaniu projektowanego gazociągu z kablami energetycznymi, kable zabezpieczyć pustakami kablowymi wg BN- 79/ lub przepustami dwudzielnymi z rury z tworzywa sztucznego prod. AROT. Przed zasypaniem wykopów należy wykonać inwentaryzację powykonawczą trasy i rzędnych posadowienia przyłącza. Należy zagęścić zasypkę - aby uniknąć osiadania gruntu. Zasypka powinna być zagęszczona do 95% zmodyfikowanej wartości Proctora. Trasę gazociągu należy oznakować tabliczkami informacyjnymi umocowanymi na stałych elementach zabudowy lub słupkach informacyjnych, zgodnie z wymogami Rejonu Gazowniczego. Powyższy zakres robót gazociągowych, może być wykonany tylko przez wykonawcę posiadającego uprawnienia do montażu gazociągów z PE i zarejestrowanego w Oddziale Pomorskiego Zakładu Gazownictwa w Gdańsku.

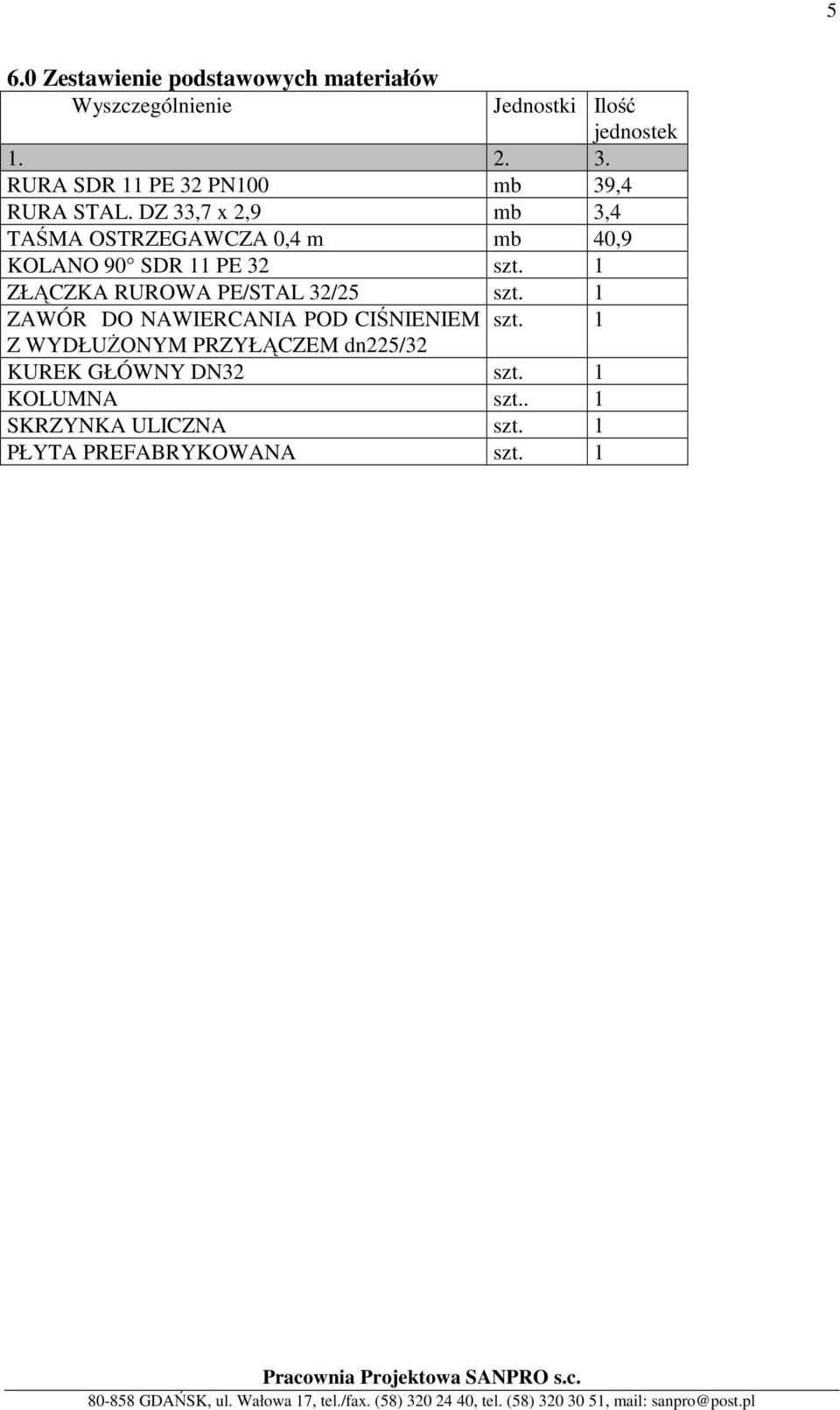

5 5 6.0 Zestawienie podstawowych materiałów Wyszczególnienie Jednostki Ilość jednostek RURA SDR 11 PE 32 PN100 mb 39,4 RURA STAL. DZ 33,7 x 2,9 mb 3,4 TAŚMA OSTRZEGAWCZA 0,4 m mb 40,9 KOLANO 90 SDR 11 PE 32 szt. 1 ZŁĄCZKA RUROWA PE/STAL 32/25 szt. 1 ZAWÓR DO NAWIERCANIA POD CIŚNIENIEM szt. 1 Z WYDŁUŻONYM PRZYŁĄCZEM dn225/32 KUREK GŁÓWNY DN32 szt. 1 KOLUMNA szt.. 1 SKRZYNKA ULICZNA szt. 1 PŁYTA PREFABRYKOWANA szt. 1
