1 ZAWARTOŚĆ OPRACOWANIA Załączniki 1. ZAWARTOŚĆ OPRACOWANIA 2. STWIERDZENIE POSIADANIA PRZYGOTOWANIA ZAWODOWEGO PROJEKTANTA 3. ZAŚWIADCZENIE O CZŁONKOSTWIE W IZBIE BUDWOLANEJ PROJEKTANTA 4. STWIERDZENIE POSIADANIA PRZYGOTOWANIA ZAWODOWEGO SPRAWDZAJĄCEGO 5. ZAŚWIADCZENIE O CZŁONKOSTWIE W IZBIE BUDWOLANEJ SPRAWDZAJĄCEGO 6. OŚWIADCZENIE PROJEKTANTA I SPRAWDZAJĄCEGO 7. SPIS RYSUNKÓW Opis techniczny 1.0 PODSTAWA OPRACOWANIA 2.0 PRZEDMIOT I ZAKRES OPRACOWANIA. 3.0 CHARAKTERYSTYKA BUDYNKU 4.0 INSTALACJA GAZOWA

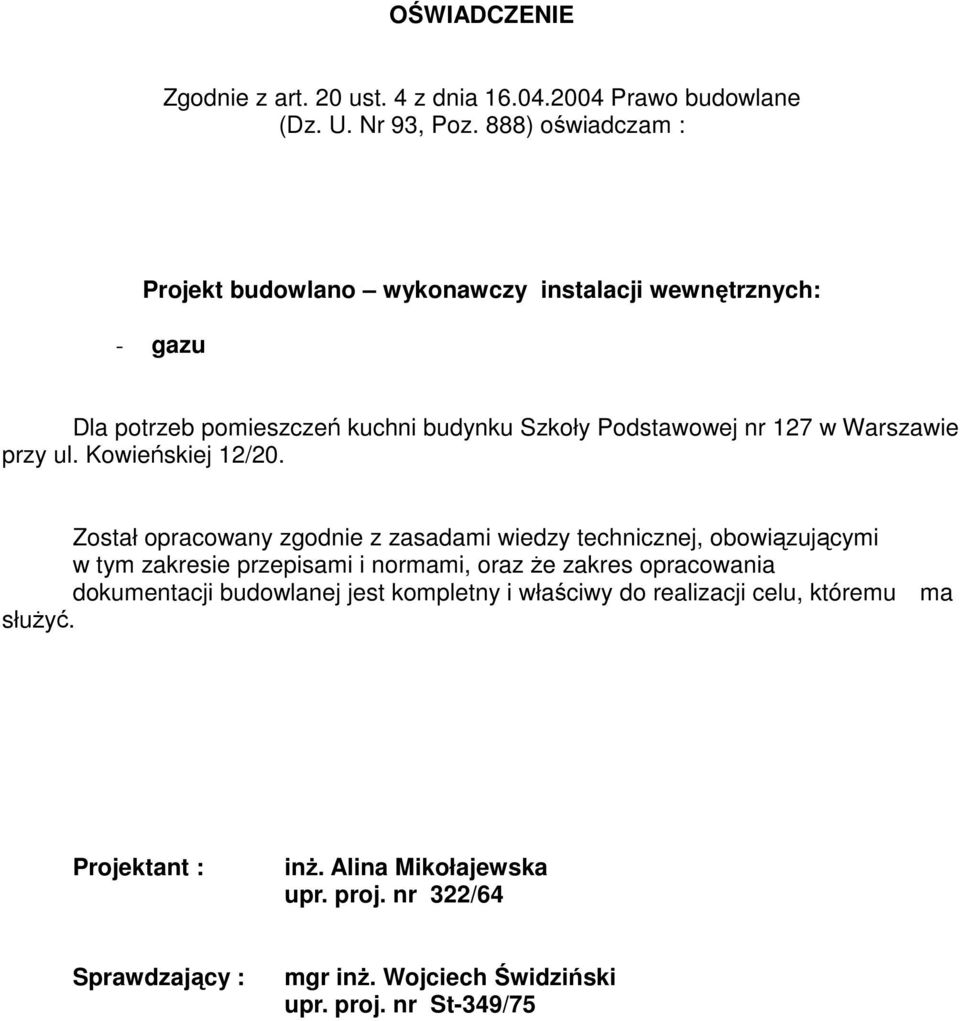

2 OŚWIADCZENIE Zgodnie z art. 20 ust. 4 z dnia Prawo budowlane (Dz. U. Nr 93, Poz. 888) oświadczam : Projekt budowlano wykonawczy instalacji wewnętrznych: - gazu Dla potrzeb pomieszczeń kuchni budynku Szkoły Podstawowej nr 127 w Warszawie przy ul. Kowieńskiej 12/20. Został opracowany zgodnie z zasadami wiedzy technicznej, obowiązującymi w tym zakresie przepisami i normami, oraz Ŝe zakres opracowania dokumentacji budowlanej jest kompletny i właściwy do realizacji celu, któremu ma słuŝyć. Projektant : inŝ. Alina Mikołajewska upr. proj. nr 322/64 Sprawdzający : mgr inŝ. Wojciech Świdziński upr. proj. nr St-349/75

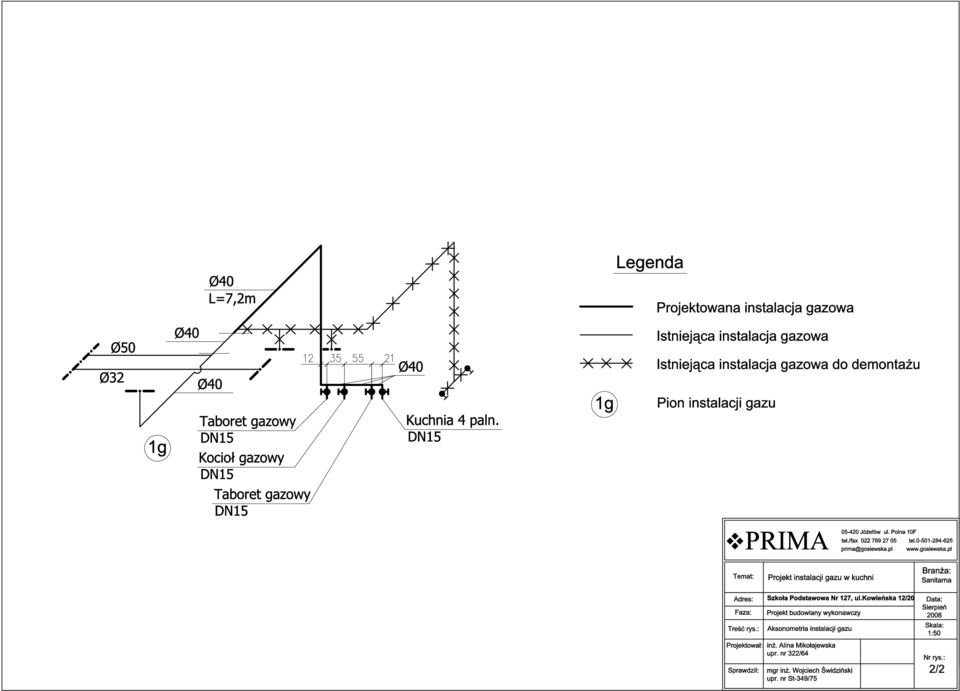

3 6. SPIS RYSUNKÓW - Rzut piwnic 1/2 - Rozwiniecie instalacji gazu 2/2

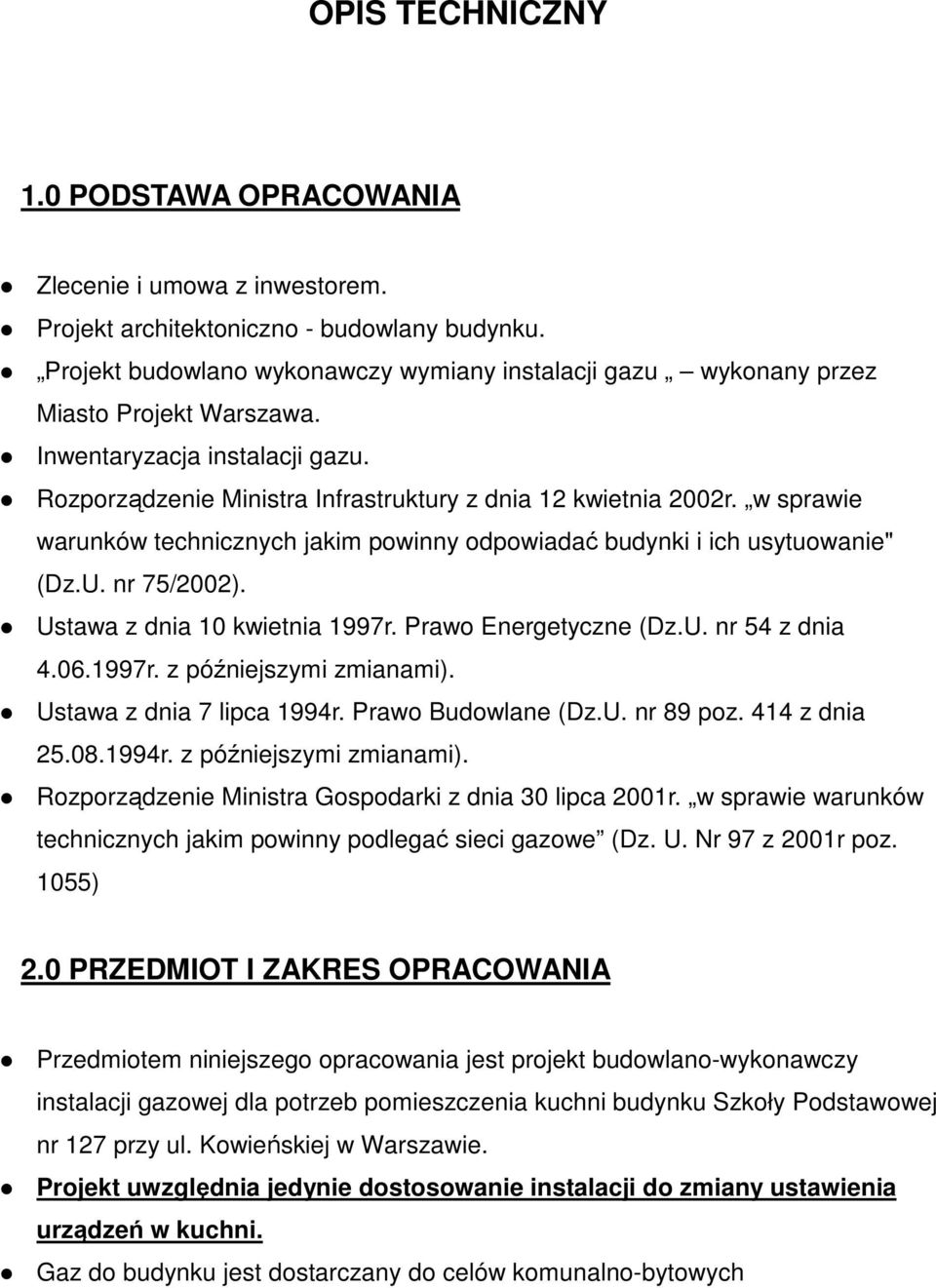

4 OPIS TECHNICZNY 1.0 PODSTAWA OPRACOWANIA Zlecenie i umowa z inwestorem. Projekt architektoniczno - budowlany budynku. Projekt budowlano wykonawczy wymiany instalacji gazu wykonany przez Miasto Projekt Warszawa. Inwentaryzacja instalacji gazu. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie" (Dz.U. nr 75/2002). Ustawa z dnia 10 kwietnia 1997r. Prawo Energetyczne (Dz.U. nr 54 z dnia r. z późniejszymi zmianami). Ustawa z dnia 7 lipca 1994r. Prawo Budowlane (Dz.U. nr 89 poz. 414 z dnia r. z późniejszymi zmianami). Rozporządzenie Ministra Gospodarki z dnia 30 lipca 2001r. w sprawie warunków technicznych jakim powinny podlegać sieci gazowe (Dz. U. Nr 97 z 2001r poz. 1055) 2.0 PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem niniejszego opracowania jest projekt budowlano-wykonawczy instalacji gazowej dla potrzeb pomieszczenia kuchni budynku Szkoły Podstawowej nr 127 przy ul. Kowieńskiej w Warszawie. Projekt uwzględnia jedynie dostosowanie instalacji do zmiany ustawienia urządzeń w kuchni. Gaz do budynku jest dostarczany do celów komunalno-bytowych

5 3.0 CHARAKTERYSTYKA BUDYNKU Opracowywany budynek jest siedzibą Szkoły Podstawowej. Budynek trzykondygnacyjny, podpiwniczony. W części parterowej niepodpiwniczony sala gimnastyczna i łącznik z częścią sanitarną. W piwnicy budynku zlokalizowano węzeł cieplny, pomieszczenie wlotu wody i gazu, kuchnię z zapleczem, stołówkę, pomieszczenie dydaktyczne, szatnie sanitariaty. 4.0 OPIS PROJEKTOWANEJ INSTALACJI GAZOWEJ 4.1 Rodzaj i parametry techniczne gazu. Gaz ziemny grupy E, zgodnie z PN-89/C ciśnienie gazu w sieci rozdzielczej kpa ciśnienie gazu na wejściu do instalacji gazowej 1,6-2,5 kpa ciepło spalania gazu ziemnego E, Q = 34 MJ/m Źródło gazu Bazę do gazyfikacji stanowi istniejący gazociąg niskiego ciśnienia DN150 mm w ul. Kowieńskiej. 4.3 Rozwiązania techniczne projektowanej instalacji gazowej W kuchni zainstalowane są następujące urządzenia gazowe: Kuchnia gazowa 4 palnikowa z piekarnikiem elektrycznym o mocy gazowej 25,5 kw Taboret gazowy o mocy gazowej 9 kw szt. 2 Kocioł warzelny gazowy o mocy 20 kw Przewody instalacji gazowej wykonać z rur stalowych bez szwu wg PN-80/H gat. R lub R 35, łączonych przez spawanie. Przewody w budynku naleŝy układać nad tynkiem w odległości 2 cm od ściany, mocując je uchwytem co 2-2,5 m. Przejścia przez ściany wykonać w rurach ochronnych, przestrzeń uszczelnić elastycznym szczeliwem. NaleŜy utrzymać spadek przewodów 0,4% w

6 kierunku urządzeń. Sposób prowadzenia przewodów gazowych powinien spełniać wymagania zawarte w Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75/2002), w szczególności zawarte w dziale Instalacje gazowe". Poziome odcinki instalacji gazowych powinny być usytuowane w odległości co najmniej 0,1 m powyŝej innych przewodów instalacyjnych. Przewody instalacji gazowej krzyŝujące się z innymi przewodami instalacyjnymi powinny być od nich oddalone co najmniej o 20 mm. Połączenia z urządzeniami gazowymi realizować poprzez śrubunki. Przed odbiornikami gazu zamontować (w miejscach łatwo dostępnych) zawory kuliste. 4.4 Próba szczelności. Próbę szczelności instalacji naleŝy przeprowadzić powietrzem lub innym gazem obojętnym (azot, dwutlenek węgla) o ciśnieniu 100 kpa, po uprzednim odcięciu urządzeń gazowych. próba szczelności polega na napełnieniu przewodów powietrzem o ww. ciśnieniu i obserwacji spadku ciśnienia po wyrównaniu się temperatury i wskazań gazomierza, włączony manometr rtęciowy nie powinien wykazać w czasie 30 minut spadku ciśnienia, dopuszczalne jest stosowanie innego typu urządzenia pomiarowego, pod warunkiem, Ŝe ma ono aktualne świadectwo legalizacji i wymaganą dokładność pomiaru, jeŝeli 3-krotna próba da wynik ujemny, naleŝy wykonać instalację na nowo, z kaŝdej próby szczelności naleŝy sporządzić protokół. UWAGA Zabrania się sprawdzania szczelności instalacji gazowej przez napełnienie jej wodą lub innymi cieczami. 4.5 Zabezpieczenie antykorozyjne instalacji gazowej Po uzyskaniu pozytywnego wyniku próby szczelności, rurociągi gazowe naleŝy oczyścić do II stopnia czystości wg PN-70/H-97052, odtłuścić i zastosować dwukrotne

7 malowanie, zachowując niezbędny odstęp czasu na wyschnięcie pierwszej warstwy. Podczas malowania wilgotność powietrza nie moŝe przekraczać 75%, a temperatura otoczenia nie moŝe być niŝsza od +10 C. 4.6 Uwagi końcowe wszystkie materiały i urządzenia zastosowane do budowy instalacji gazowej muszą posiadać stosowne aprobaty i certyfikaty, zezwalające na ich stosowanie w budownictwie, instalacja gazowa winna być wykonane przez wykonawcę posiadającego stosowne uprawnienia, roboty naleŝy wykonać zgodnie z Warunkami wykonania i odbioru robót budowlano - montaŝowych" cz. II, prace prowadzić zgodnie z przepisami ppoŝ. i BHP. 4.7 Zestawienie materiałów Lp. Wyszczególnienie Jedn. Ilość Norma, katalogi lub producent 1. Rury stalowe bez szwu DN 15 DN 40 m m 2,0 6,6 2. Zawory odcinające kulowe DN 15 szt 4
