PROJEKT ZAGOSPODAROWANIA TERENU przyłącza i zewnętrzne instalacje sanitarne

Wielkość: px
Rozpocząć pokaz od strony:

Download "PROJEKT ZAGOSPODAROWANIA TERENU przyłącza i zewnętrzne instalacje sanitarne"

Transkrypt

1 PROJEKT ZAGOSPODAROWANIA TERENU przyłącza i zewnętrzne instalacje sanitarne Zawartość opracowania I. Opis techniczny: 1. Przedmiot opracowania 2. Podstawa opracowania 3. Zakres opracowania 4. Stan istniejący 5. Opis projektowanych przyłączy i instalacji zewnętrznych 5.1. Przyłacza wodociągowe i zewnętrzna instalacja wodociągowa 5.2. Przyłącza kanalizacji sanitarnej 5.3. Zewnętrzne instalacje c.o. i cwu 5.4. Przyłącze gazu 6. Uwagi końcowe SPIS RYSUNKÓW Lp. Tytuł rysunku Nr. Skala rysun ku 1 PROJEKT ZAGOSPODAROWANIA TERENU IS01 1:500 2 PROFILE PRZYŁĄCZY CIEPŁOWNICZYCH IS02 1:50/500 3 PROFILE PRZYŁĄCZY CIEPŁEJ WODY I IS03 1:50/500 CYRKULACJI 4 PROFIL PRZYŁĄCZA WODOCIĄGOWEGO IS04 1:50/500

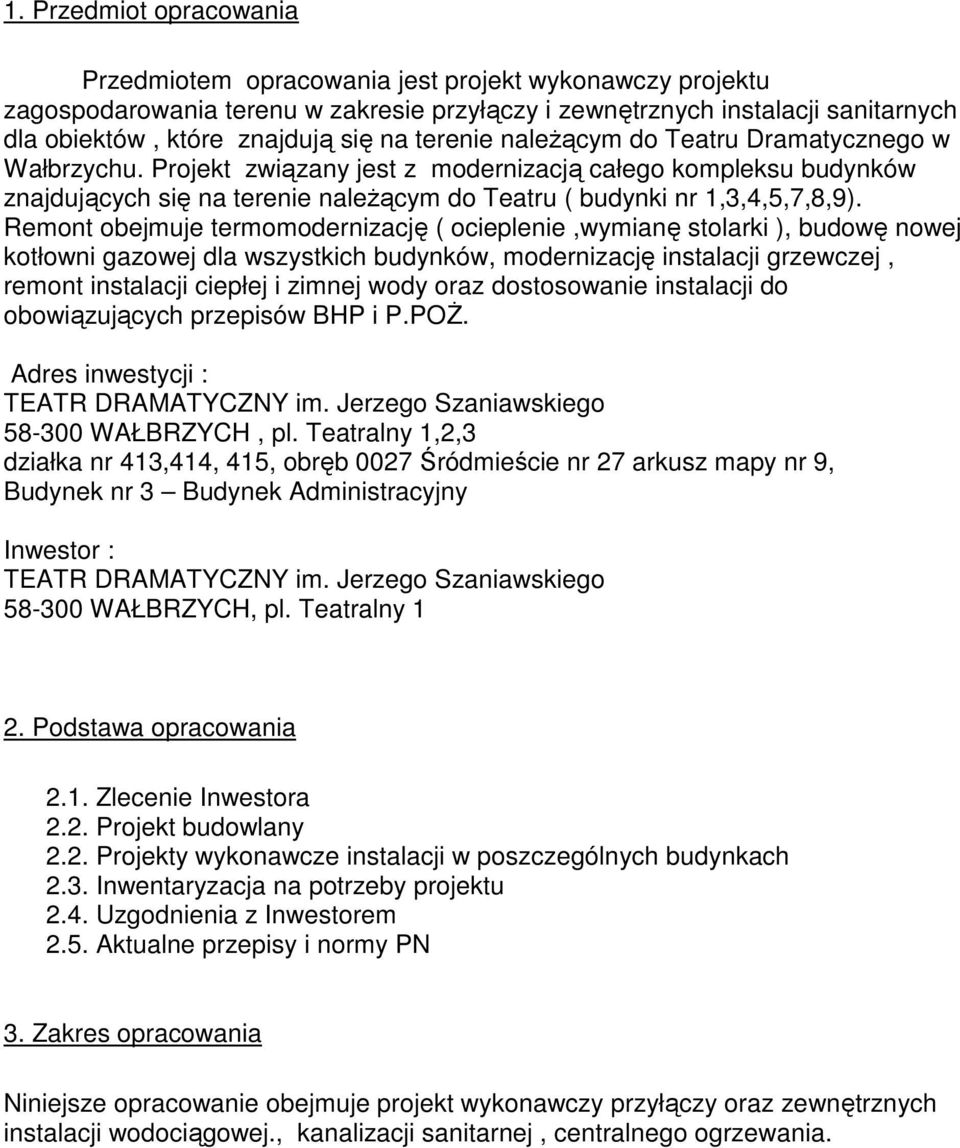

2 1. Przedmiot opracowania Przedmiotem opracowania jest projekt wykonawczy projektu zagospodarowania terenu w zakresie przyłączy i zewnętrznych instalacji sanitarnych dla obiektów, które znajdują się na terenie naleŝącym do Teatru Dramatycznego w Wałbrzychu. Projekt związany jest z modernizacją całego kompleksu budynków znajdujących się na terenie naleŝącym do Teatru ( budynki nr 1,3,4,5,7,8,9). Remont obejmuje termomodernizację ( ocieplenie,wymianę stolarki ), budowę nowej kotłowni gazowej dla wszystkich budynków, modernizację instalacji grzewczej, remont instalacji ciepłej i zimnej wody oraz dostosowanie instalacji do obowiązujących przepisów BHP i P.POś. Adres inwestycji : TEATR DRAMATYCZNY im. Jerzego Szaniawskiego WAŁBRZYCH, pl. Teatralny 1,2,3 działka nr 413,414, 415, obręb 0027 Śródmieście nr 27 arkusz mapy nr 9, Budynek nr 3 Budynek Administracyjny Inwestor : TEATR DRAMATYCZNY im. Jerzego Szaniawskiego WAŁBRZYCH, pl. Teatralny 1 2. Podstawa opracowania 2.1. Zlecenie Inwestora 2.2. Projekt budowlany 2.2. Projekty wykonawcze instalacji w poszczególnych budynkach 2.3. Inwentaryzacja na potrzeby projektu 2.4. Uzgodnienia z Inwestorem 2.5. Aktualne przepisy i normy PN 3. Zakres opracowania Niniejsze opracowanie obejmuje projekt wykonawczy przyłączy oraz zewnętrznych instalacji wodociągowej., kanalizacji sanitarnej, centralnego ogrzewania.

3 4. Stan istniejący Obiekt objęty opracowaniem znajduje się przy pl. Teatralnym 1 w Wałbrzychu na nieruchomości zabudowanej naleŝącej do Teatru Dramatycznego. Działka jest ogrodzona. Pozostała część działki jest zagospodarowana i znajdują się tu budynki teatru i zaplecza technicznego, place i drogi dojazdowe, tereny zielone. Do poszczególnych budynków doprowadzone są przyłącza wodociągowe oraz przyłącza kanalizacji sanitarnej o deszczowej. Z kotłowni znajdującej się w budynku nr 3, na działce inwestora poprowadzona jest zewnętrzna instalacja c.o. doprowadzająca czynnik grzewczy do poszczególnych budynków. 5.Przyłacza wodociągowe i zewnętrzna instalacja wodociągowa Przyłącza wodociągowe do sieci miejskich zasilające poszczególne budynki pozostają bez zmian. -budynek nr 1- Woda doprowadzana jest istniejącym przyłączem wodociągowym Dn 40. Przyłącze wodociągowe pozostaje bez zmian. - budynek nr 3,4,5 -woda doprowadzana jest istniejącym przyłączem wodociągowym Dn 50. Przyłącze pozostaje bez zmian. Istniejący wodomierz MZ dn 80 ulega wymianie na wodomierz WS 6 dn32. Za wodomierzem zamontować zawór antyskaŝeniowy typu BA 2760 dn32. -bud. nr 7,8 - woda doprowadzana jest istniejącym przyłączem wodociągowym Dn 50 z sieci przebiegającej w ulicy Romualda Traugutta.. Przyłącze pozostaje bez zmian. Istniejący wodomierz zlokalizowany w studni wodomierzowej pozostawia się bez zmian. Za wodomierzem, w budynku zamontować zawór antyskaŝeniowy typu BA. Do projektowanej kotłowni zlokalizowanej w budynku nr 7 doprowadzona zostanie instalacja wody zimnej z odgałęzienia za wodomierzem w budynku nr 8. Prowadzenie instalacji pod stropem w budynku 8, w ziemi ( przewody PEHD De 65) oraz pod stropem budynku7. 6.Przyłącza kanalizacji sanitarnej Przyłącza kanalizacji sanitarnej do sieci miejskich pozostają bez zmian. Kanalizacja sanitarna w obrębie działki pozostaje bez zmian. Budynek nr 1 - ścieki sanitarne z budynku odprowadzone będą do istniejącej sieci kanalizacji sanitarnej Φ200 przebiegającej w ulicy pl. Teatralny, wzdłuŝ budynku. Z obiektu wyprowadzony jest jeden przykanalik Ks 150 wpięty do istniejącej studzienki i stąd przyłączem kanalizacji sanitarnej ks 150 odprowadzony do sieci w ulicy. Istniejący przykanalik oraz przyłącze pozostają bez zmian.

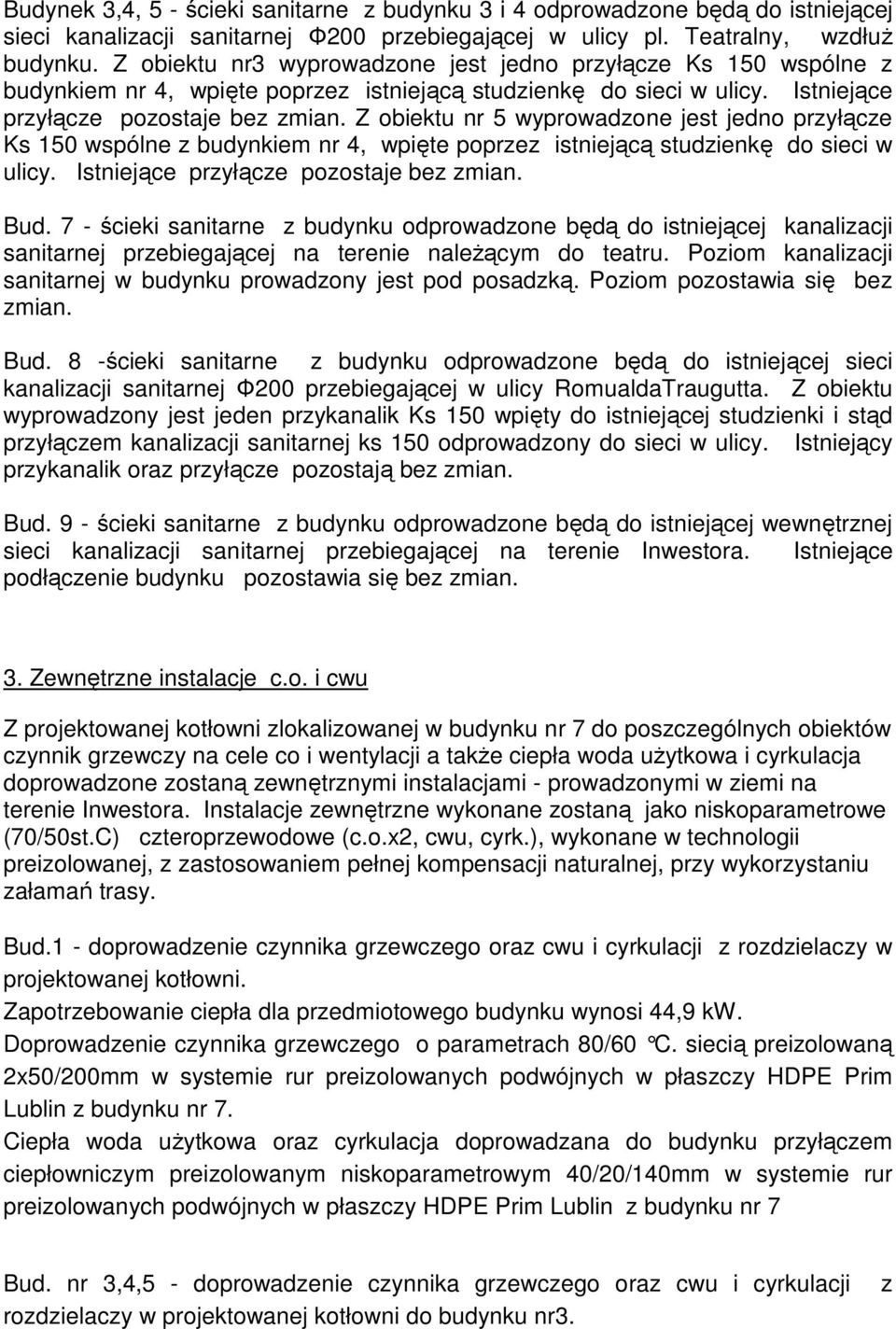

4 Budynek 3,4, 5 - ścieki sanitarne z budynku 3 i 4 odprowadzone będą do istniejącej sieci kanalizacji sanitarnej Φ200 przebiegającej w ulicy pl. Teatralny, wzdłuŝ budynku. Z obiektu nr3 wyprowadzone jest jedno przyłącze Ks 150 wspólne z budynkiem nr 4, wpięte poprzez istniejącą studzienkę do sieci w ulicy. Istniejące przyłącze pozostaje bez zmian. Z obiektu nr 5 wyprowadzone jest jedno przyłącze Ks 150 wspólne z budynkiem nr 4, wpięte poprzez istniejącą studzienkę do sieci w ulicy. Istniejące przyłącze pozostaje bez zmian. Bud. 7 - ścieki sanitarne z budynku odprowadzone będą do istniejącej kanalizacji sanitarnej przebiegającej na terenie naleŝącym do teatru. Poziom kanalizacji sanitarnej w budynku prowadzony jest pod posadzką. Poziom pozostawia się bez zmian. Bud. 8 -ścieki sanitarne z budynku odprowadzone będą do istniejącej sieci kanalizacji sanitarnej Φ200 przebiegającej w ulicy RomualdaTraugutta. Z obiektu wyprowadzony jest jeden przykanalik Ks 150 wpięty do istniejącej studzienki i stąd przyłączem kanalizacji sanitarnej ks 150 odprowadzony do sieci w ulicy. Istniejący przykanalik oraz przyłącze pozostają bez zmian. Bud. 9 - ścieki sanitarne z budynku odprowadzone będą do istniejącej wewnętrznej sieci kanalizacji sanitarnej przebiegającej na terenie Inwestora. Istniejące podłączenie budynku pozostawia się bez zmian. 3. Zewnętrzne instalacje c.o. i cwu Z projektowanej kotłowni zlokalizowanej w budynku nr 7 do poszczególnych obiektów czynnik grzewczy na cele co i wentylacji a takŝe ciepła woda uŝytkowa i cyrkulacja doprowadzone zostaną zewnętrznymi instalacjami - prowadzonymi w ziemi na terenie Inwestora. Instalacje zewnętrzne wykonane zostaną jako niskoparametrowe (70/50st.C) czteroprzewodowe (c.o.x2, cwu, cyrk.), wykonane w technologii preizolowanej, z zastosowaniem pełnej kompensacji naturalnej, przy wykorzystaniu załamań trasy. Bud.1 - doprowadzenie czynnika grzewczego oraz cwu i cyrkulacji z rozdzielaczy w projektowanej kotłowni. Zapotrzebowanie ciepła dla przedmiotowego budynku wynosi 44,9 kw. Doprowadzenie czynnika grzewczego o parametrach 80/60 C. siecią preizolowaną 2x50/200mm w systemie rur preizolowanych podwójnych w płaszczy HDPE Prim Lublin z budynku nr 7. Ciepła woda uŝytkowa oraz cyrkulacja doprowadzana do budynku przyłączem ciepłowniczym preizolowanym niskoparametrowym 40/20/140mm w systemie rur preizolowanych podwójnych w płaszczy HDPE Prim Lublin z budynku nr 7 Bud. nr 3,4,5 - doprowadzenie czynnika grzewczego oraz cwu i cyrkulacji rozdzielaczy w projektowanej kotłowni do budynku nr3. z

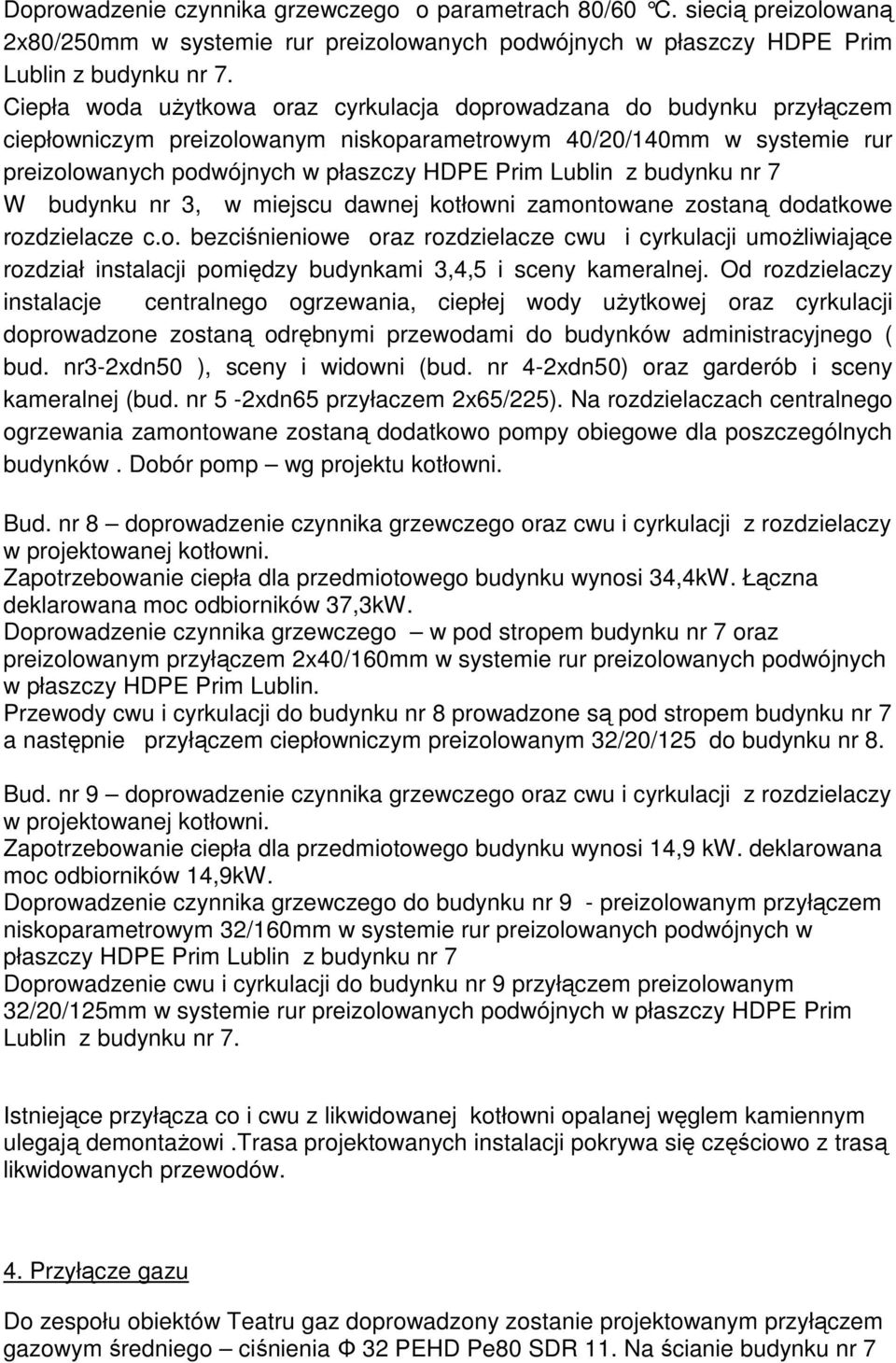

5 Doprowadzenie czynnika grzewczego o parametrach 80/60 C. siecią preizolowaną 2x80/250mm w systemie rur preizolowanych podwójnych w płaszczy HDPE Prim Lublin z budynku nr 7. Ciepła woda uŝytkowa oraz cyrkulacja doprowadzana do budynku przyłączem ciepłowniczym preizolowanym niskoparametrowym 40/20/140mm w systemie rur preizolowanych podwójnych w płaszczy HDPE Prim Lublin z budynku nr 7 W budynku nr 3, w miejscu dawnej kotłowni zamontowane zostaną dodatkowe rozdzielacze c.o. bezciśnieniowe oraz rozdzielacze cwu i cyrkulacji umoŝliwiające rozdział instalacji pomiędzy budynkami 3,4,5 i sceny kameralnej. Od rozdzielaczy instalacje centralnego ogrzewania, ciepłej wody uŝytkowej oraz cyrkulacji doprowadzone zostaną odrębnymi przewodami do budynków administracyjnego ( bud. nr3-2xdn50 ), sceny i widowni (bud. nr 4-2xdn50) oraz garderób i sceny kameralnej (bud. nr 5-2xdn65 przyłaczem 2x65/225). Na rozdzielaczach centralnego ogrzewania zamontowane zostaną dodatkowo pompy obiegowe dla poszczególnych budynków. Dobór pomp wg projektu kotłowni. Bud. nr 8 doprowadzenie czynnika grzewczego oraz cwu i cyrkulacji z rozdzielaczy w projektowanej kotłowni. Zapotrzebowanie ciepła dla przedmiotowego budynku wynosi 34,4kW. Łączna deklarowana moc odbiorników 37,3kW. Doprowadzenie czynnika grzewczego w pod stropem budynku nr 7 oraz preizolowanym przyłączem 2x40/160mm w systemie rur preizolowanych podwójnych w płaszczy HDPE Prim Lublin. Przewody cwu i cyrkulacji do budynku nr 8 prowadzone są pod stropem budynku nr 7 a następnie przyłączem ciepłowniczym preizolowanym 32/20/125 do budynku nr 8. Bud. nr 9 doprowadzenie czynnika grzewczego oraz cwu i cyrkulacji z rozdzielaczy w projektowanej kotłowni. Zapotrzebowanie ciepła dla przedmiotowego budynku wynosi 14,9 kw. deklarowana moc odbiorników 14,9kW. Doprowadzenie czynnika grzewczego do budynku nr 9 - preizolowanym przyłączem niskoparametrowym 32/160mm w systemie rur preizolowanych podwójnych w płaszczy HDPE Prim Lublin z budynku nr 7 Doprowadzenie cwu i cyrkulacji do budynku nr 9 przyłączem preizolowanym 32/20/125mm w systemie rur preizolowanych podwójnych w płaszczy HDPE Prim Lublin z budynku nr 7. Istniejące przyłącza co i cwu z likwidowanej kotłowni opalanej węglem kamiennym ulegają demontaŝowi.trasa projektowanych instalacji pokrywa się częściowo z trasą likwidowanych przewodów. 4. Przyłącze gazu Do zespołu obiektów Teatru gaz doprowadzony zostanie projektowanym przyłączem gazowym średniego ciśnienia Φ 32 PEHD Pe80 SDR 11. Na ścianie budynku nr 7

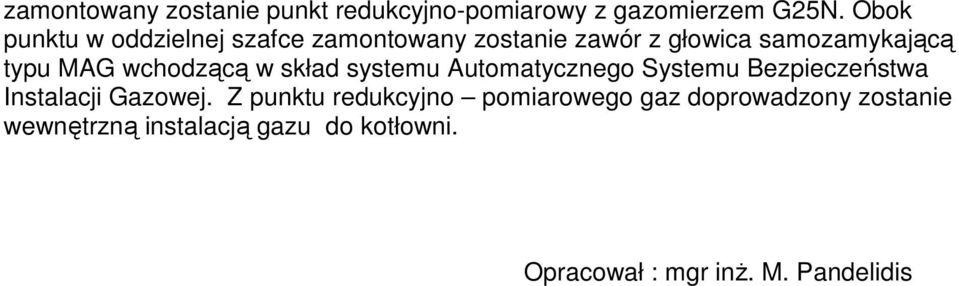

6 zamontowany zostanie punkt redukcyjno-pomiarowy z gazomierzem G25N. Obok punktu w oddzielnej szafce zamontowany zostanie zawór z głowica samozamykającą typu MAG wchodzącą w skład systemu Automatycznego Systemu Bezpieczeństwa Instalacji Gazowej. Z punktu redukcyjno pomiarowego gaz doprowadzony zostanie wewnętrzną instalacją gazu do kotłowni. Opracował : mgr inŝ. M. Pandelidis
