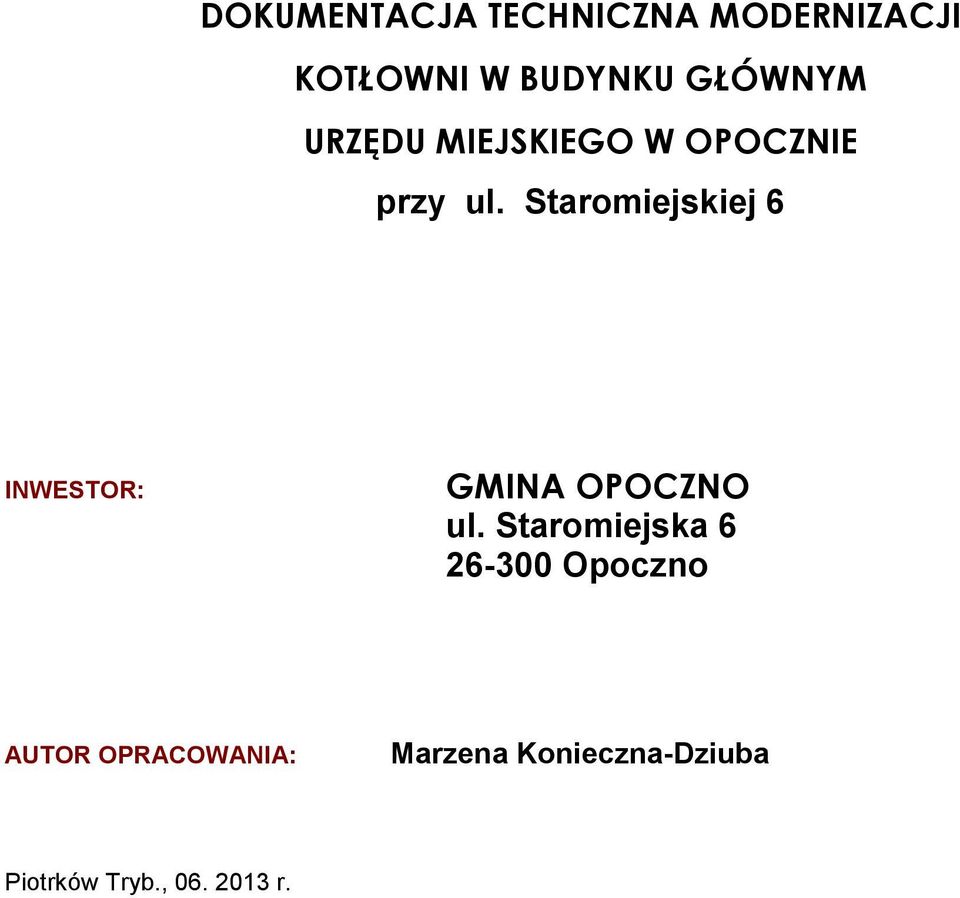

1 DOKUMENTACJA TECHNICZNA MODERNIZACJI KOTŁOWNI W BUDYNKU GŁÓWNYM URZĘDU MIEJSKIEGO W OPOCZNIE przy ul. Staromiejskiej 6 INWESTOR: GMINA OPOCZNO ul. Staromiejska Opoczno AUTOR OPRACOWANIA: Marzena Konieczna-Dziuba Piotrków Tryb., r.

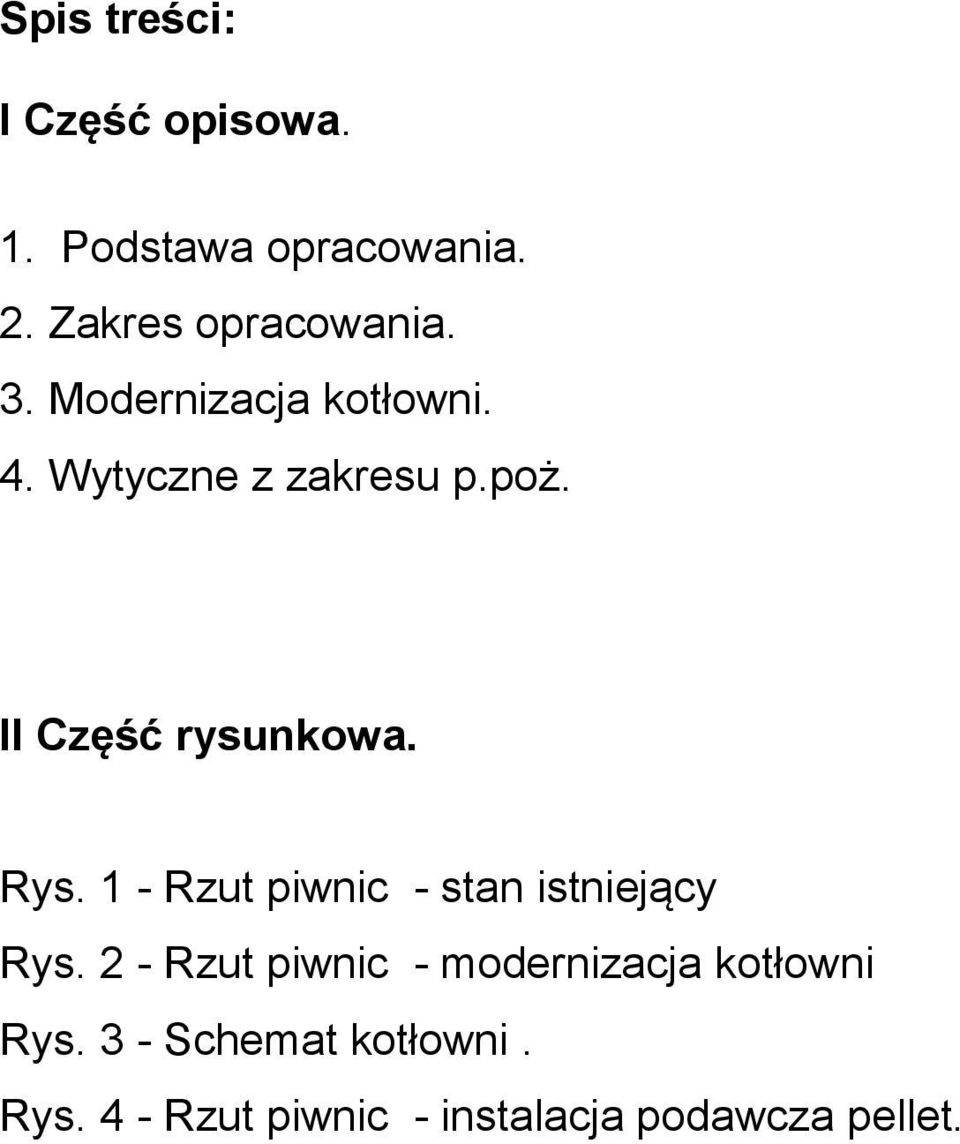

2 Spis treści: I Część opisowa. 1. Podstawa opracowania. 2. Zakres opracowania. 3. Modernizacja kotłowni. 4. Wytyczne z zakresu p.poż. II Część rysunkowa. Rys. 1 - Rzut piwnic - stan istniejący Rys. 2 - Rzut piwnic - modernizacja kotłowni Rys. 3 - Schemat kotłowni. Rys. 4 - Rzut piwnic - instalacja podawcza pellet.

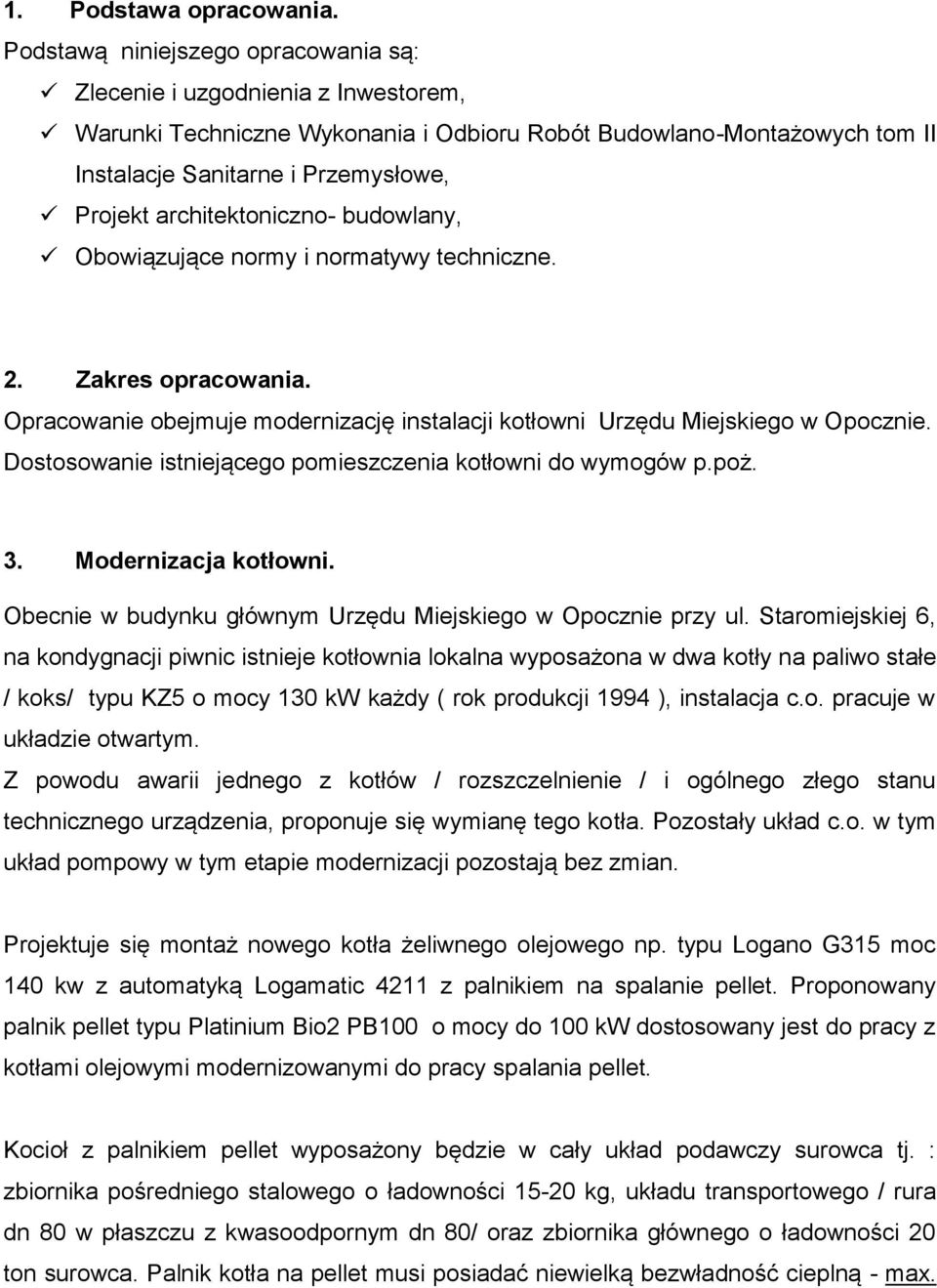

3 1. Podstawa opracowania. Podstawą niniejszego opracowania są: Zlecenie i uzgodnienia z Inwestorem, Warunki Techniczne Wykonania i Odbioru Robót Budowlano-Montażowych tom II Instalacje Sanitarne i Przemysłowe, Projekt architektoniczno- budowlany, Obowiązujące normy i normatywy techniczne. 2. Zakres opracowania. Opracowanie obejmuje modernizację instalacji kotłowni Urzędu Miejskiego w Opocznie. Dostosowanie istniejącego pomieszczenia kotłowni do wymogów p.poż. 3. Modernizacja kotłowni. Obecnie w budynku głównym Urzędu Miejskiego w Opocznie przy ul. Staromiejskiej 6, na kondygnacji piwnic istnieje kotłownia lokalna wyposażona w dwa kotły na paliwo stałe / koks/ typu KZ5 o mocy 130 kw każdy ( rok produkcji 1994 ), instalacja c.o. pracuje w układzie otwartym. Z powodu awarii jednego z kotłów / rozszczelnienie / i ogólnego złego stanu technicznego urządzenia, proponuje się wymianę tego kotła. Pozostały układ c.o. w tym układ pompowy w tym etapie modernizacji pozostają bez zmian. Projektuje się montaż nowego kotła żeliwnego olejowego np. typu Logano G315 moc 140 kw z automatyką Logamatic 4211 z palnikiem na spalanie pellet. Proponowany palnik pellet typu Platinium Bio2 PB100 o mocy do 100 kw dostosowany jest do pracy z kotłami olejowymi modernizowanymi do pracy spalania pellet. Kocioł z palnikiem pellet wyposażony będzie w cały układ podawczy surowca tj. : zbiornika pośredniego stalowego o ładowności kg, układu transportowego / rura dn 80 w płaszczu z kwasoodpornym dn 80/ oraz zbiornika głównego o ładowności 20 ton surowca. Palnik kotła na pellet musi posiadać niewielką bezwładność cieplną - max.

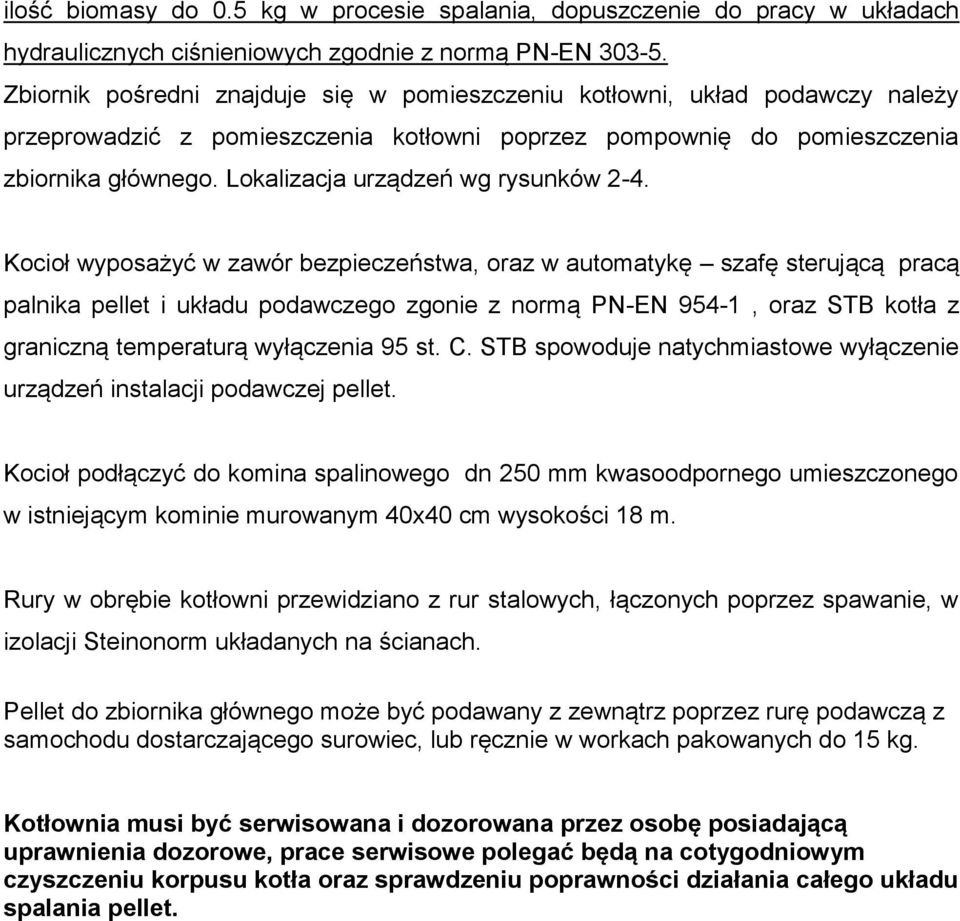

4 ilość biomasy do 0.5 kg w procesie spalania, dopuszczenie do pracy w układach hydraulicznych ciśnieniowych zgodnie z normą PN-EN Zbiornik pośredni znajduje się w pomieszczeniu kotłowni, układ podawczy należy przeprowadzić z pomieszczenia kotłowni poprzez pompownię do pomieszczenia zbiornika głównego. Lokalizacja urządzeń wg rysunków 2-4. Kocioł wyposażyć w zawór bezpieczeństwa, oraz w automatykę szafę sterującą pracą palnika pellet i układu podawczego zgonie z normą PN-EN 954-1, oraz STB kotła z graniczną temperaturą wyłączenia 95 st. C. STB spowoduje natychmiastowe wyłączenie urządzeń instalacji podawczej pellet. Kocioł podłączyć do komina spalinowego dn 250 mm kwasoodpornego umieszczonego w istniejącym kominie murowanym 40x40 cm wysokości 18 m. Rury w obrębie kotłowni przewidziano z rur stalowych, łączonych poprzez spawanie, w izolacji Steinonorm układanych na ścianach. Pellet do zbiornika głównego może być podawany z zewnątrz poprzez rurę podawczą z samochodu dostarczającego surowiec, lub ręcznie w workach pakowanych do 15 kg. Kotłownia musi być serwisowana i dozorowana przez osobę posiadającą uprawnienia dozorowe, prace serwisowe polegać będą na cotygodniowym czyszczeniu korpusu kotła oraz sprawdzeniu poprawności działania całego układu spalania pellet.

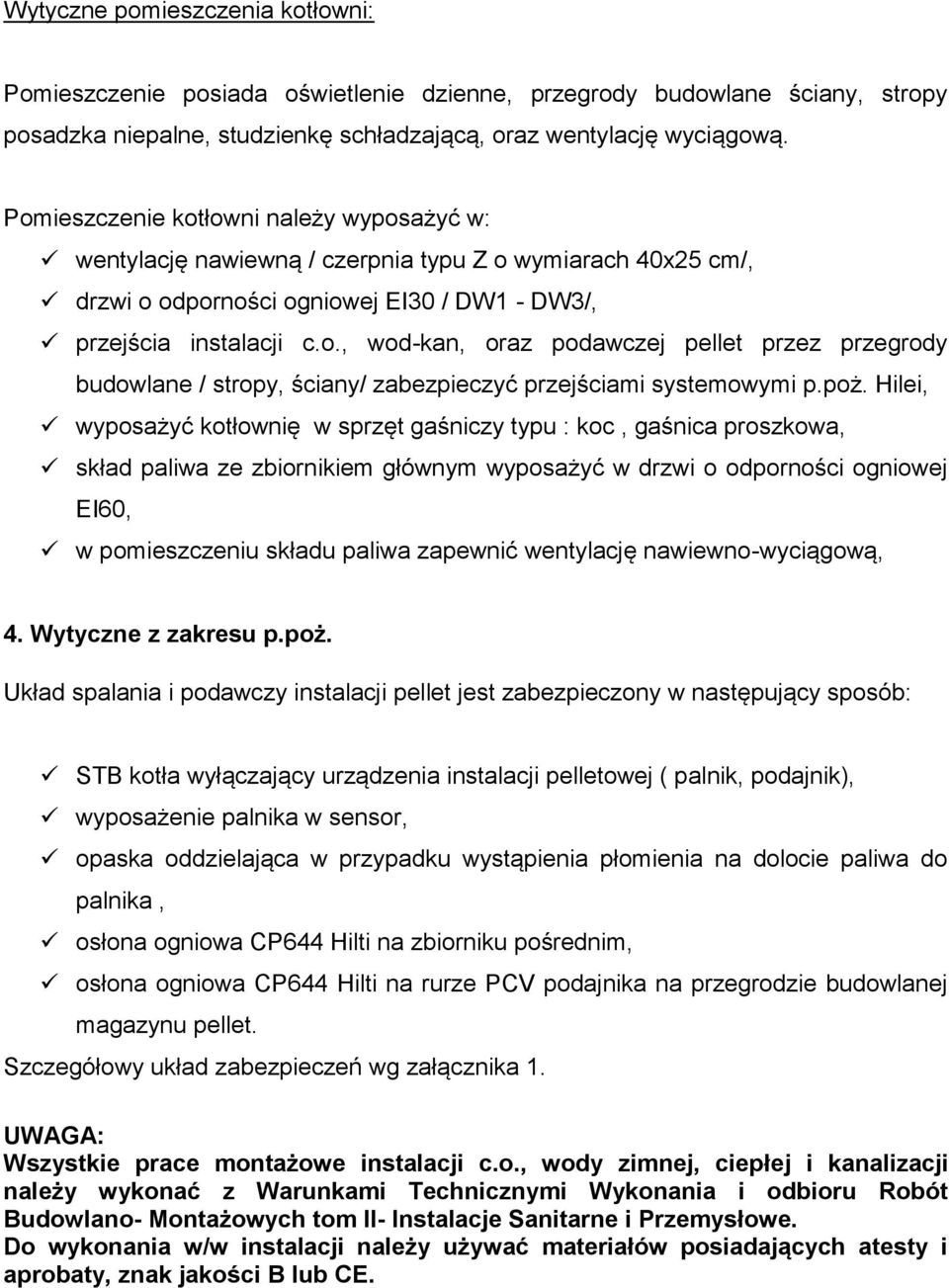

5 Wytyczne pomieszczenia kotłowni: Pomieszczenie posiada oświetlenie dzienne, przegrody budowlane ściany, stropy posadzka niepalne, studzienkę schładzającą, oraz wentylację wyciągową. Pomieszczenie kotłowni należy wyposażyć w: wentylację nawiewną / czerpnia typu Z o wymiarach 40x25 cm/, drzwi o odporności ogniowej EI30 / DW1 - DW3/, przejścia instalacji c.o., wod-kan, oraz podawczej pellet przez przegrody budowlane / stropy, ściany/ zabezpieczyć przejściami systemowymi p.poż. Hilei, wyposażyć kotłownię w sprzęt gaśniczy typu : koc, gaśnica proszkowa, skład paliwa ze zbiornikiem głównym wyposażyć w drzwi o odporności ogniowej EI60, w pomieszczeniu składu paliwa zapewnić wentylację nawiewno-wyciągową, 4. Wytyczne z zakresu p.poż. Układ spalania i podawczy instalacji pellet jest zabezpieczony w następujący sposób: STB kotła wyłączający urządzenia instalacji pelletowej ( palnik, podajnik), wyposażenie palnika w sensor, opaska oddzielająca w przypadku wystąpienia płomienia na dolocie paliwa do palnika, osłona ogniowa CP644 Hilti na zbiorniku pośrednim, osłona ogniowa CP644 Hilti na rurze PCV podajnika na przegrodzie budowlanej magazynu pellet. Szczegółowy układ zabezpieczeń wg załącznika 1. UWAGA: Wszystkie prace montażowe instalacji c.o., wody zimnej, ciepłej i kanalizacji należy wykonać z Warunkami Technicznymi Wykonania i odbioru Robót Budowlano- Montażowych tom II- Instalacje Sanitarne i Przemysłowe. Do wykonania w/w instalacji należy używać materiałów posiadających atesty i aprobaty, znak jakości B lub CE.

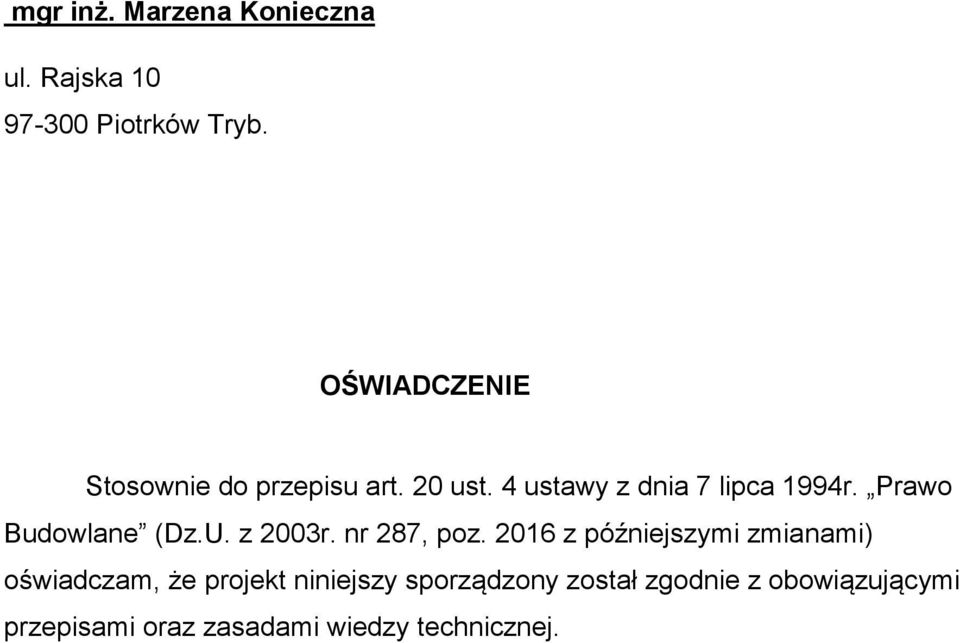

6 mgr inż. Marzena Konieczna ul. Rajska Piotrków Tryb. OŚWIADCZENIE Stosownie do przepisu art. 20 ust. 4 ustawy z dnia 7 lipca 1994r. Prawo Budowlane (Dz.U. z 2003r. nr 287, poz z późniejszymi zmianami) oświadczam, że projekt niniejszy sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.

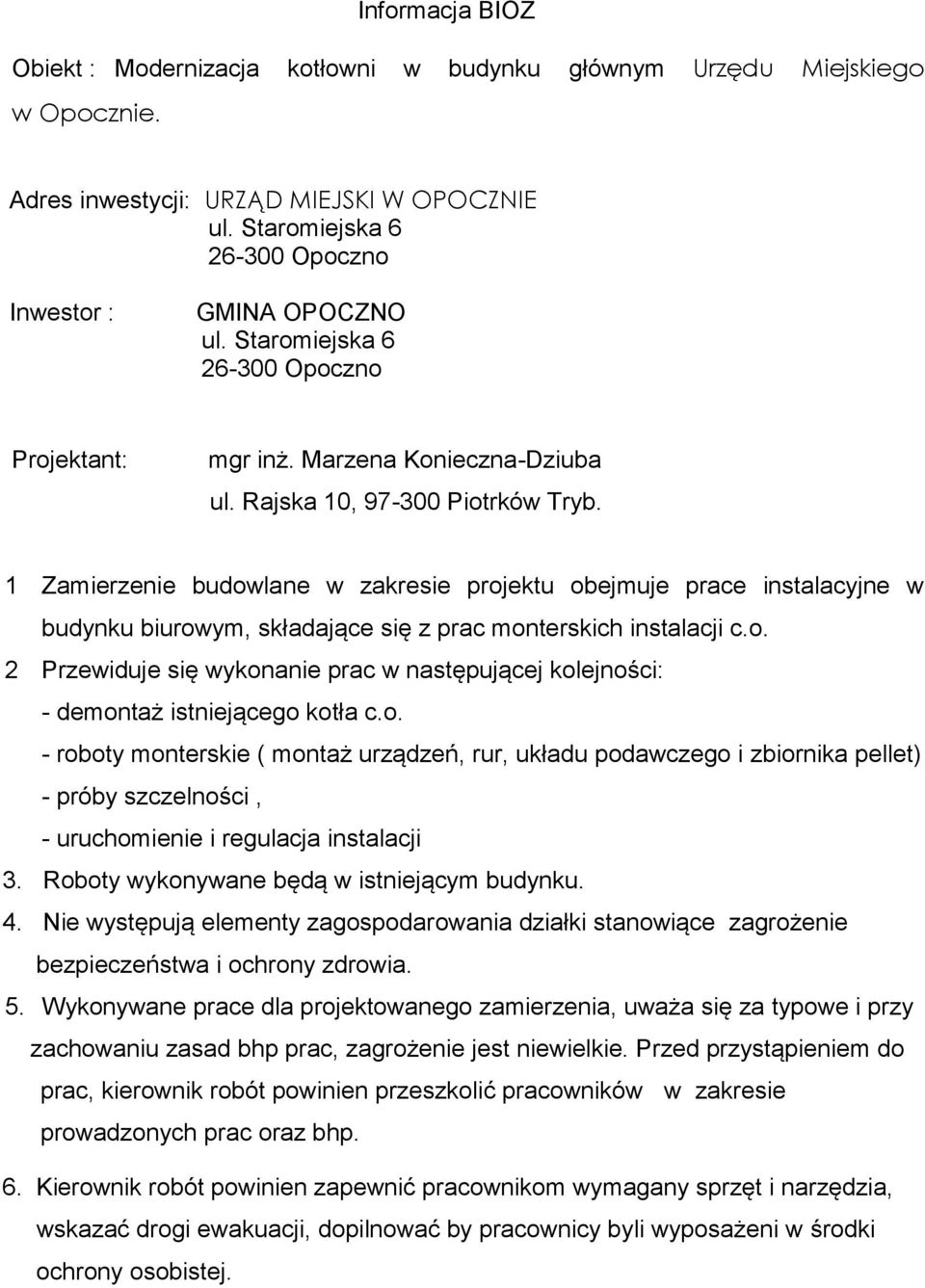

7 Informacja BIOZ Obiekt : Modernizacja kotłowni w budynku głównym Urzędu Miejskiego w Opocznie. Adres inwestycji: URZĄD MIEJSKI W OPOCZNIE ul. Staromiejska Opoczno Inwestor : GMINA OPOCZNO ul. Staromiejska Opoczno Projektant: mgr inż. Marzena Konieczna-Dziuba ul. Rajska 10, Piotrków Tryb. 1 Zamierzenie budowlane w zakresie projektu obejmuje prace instalacyjne w budynku biurowym, składające się z prac monterskich instalacji c.o. 2 Przewiduje się wykonanie prac w następującej kolejności: - demontaż istniejącego kotła c.o. - roboty monterskie ( montaż urządzeń, rur, układu podawczego i zbiornika pellet) - próby szczelności, - uruchomienie i regulacja instalacji 3. Roboty wykonywane będą w istniejącym budynku. 4. Nie występują elementy zagospodarowania działki stanowiące zagrożenie bezpieczeństwa i ochrony zdrowia. 5. Wykonywane prace dla projektowanego zamierzenia, uważa się za typowe i przy zachowaniu zasad bhp prac, zagrożenie jest niewielkie. Przed przystąpieniem do prac, kierownik robót powinien przeszkolić pracowników w zakresie prowadzonych prac oraz bhp. 6. Kierownik robót powinien zapewnić pracownikom wymagany sprzęt i narzędzia, wskazać drogi ewakuacji, dopilnować by pracownicy byli wyposażeni w środki ochrony osobistej.
