1 Spis rysunków Rys. 1. Projekt zagospodarowania terenu 1 : 500 Rys. 2. Rys. 3. Rys. 4. Rzut pomieszczenia kotłowni instalacja gazowa. Rozwinięcie instalacji gazowej. Mapa ewidencji gruntów. 1:100 1:100 1:500

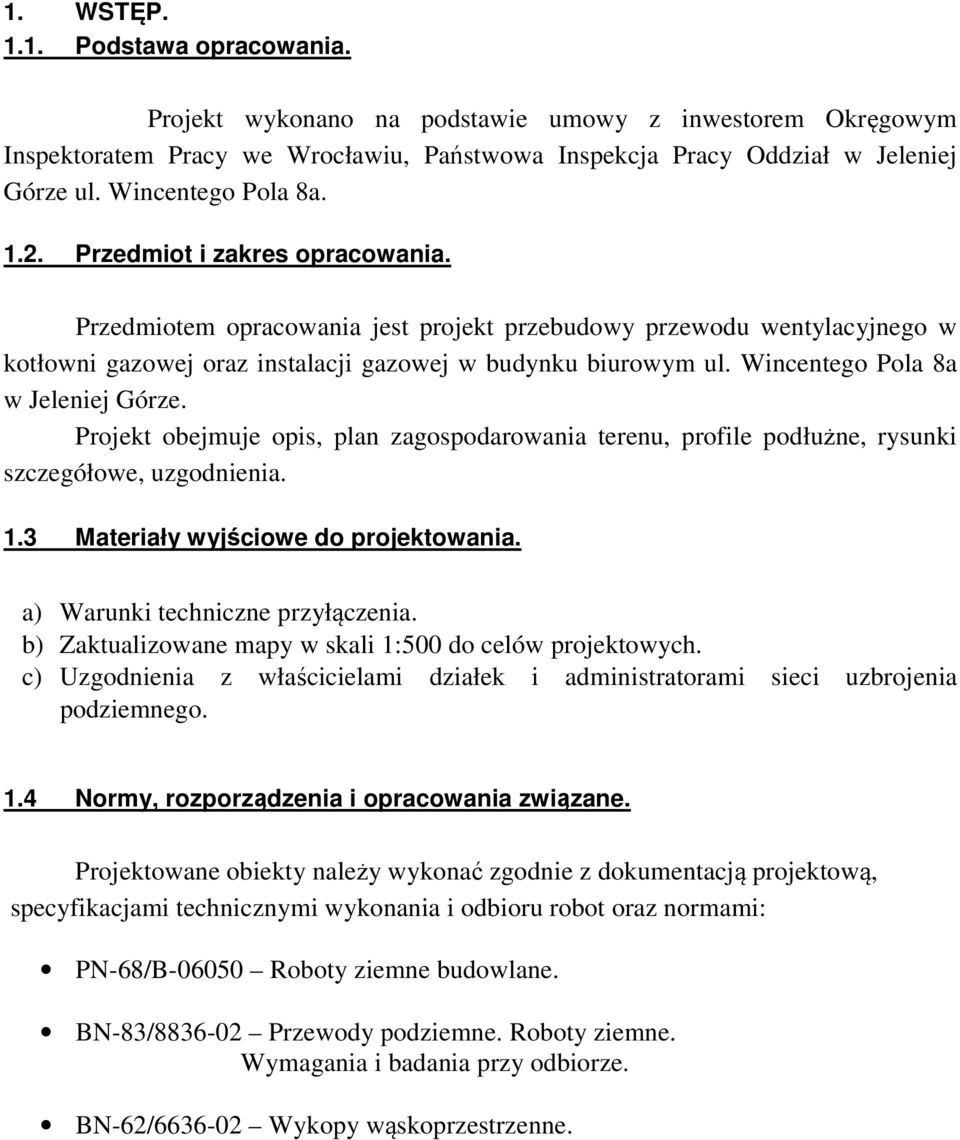

2 1. WSTĘP Podstawa opracowania. Projekt wykonano na podstawie umowy z inwestorem Okręgowym Inspektoratem Pracy we Wrocławiu, Państwowa Inspekcja Pracy Oddział w Jeleniej Górze ul. Wincentego Pola 8a Przedmiot i zakres opracowania. Przedmiotem opracowania jest projekt przebudowy przewodu wentylacyjnego w kotłowni gazowej oraz instalacji gazowej w budynku biurowym ul. Wincentego Pola 8a w Jeleniej Górze. Projekt obejmuje opis, plan zagospodarowania terenu, profile podłużne, rysunki szczegółowe, uzgodnienia. 1.3 Materiały wyjściowe do projektowania. a) Warunki techniczne przyłączenia. b) Zaktualizowane mapy w skali 1:500 do celów projektowych. c) Uzgodnienia z właścicielami działek i administratorami sieci uzbrojenia podziemnego. 1.4 Normy, rozporządzenia i opracowania związane. Projektowane obiekty należy wykonać zgodnie z dokumentacją projektową, specyfikacjami technicznymi wykonania i odbioru robot oraz normami: PN-68/B Roboty ziemne budowlane. BN-83/ Przewody podziemne. Roboty ziemne. Wymagania i badania przy odbiorze. BN-62/ Wykopy wąskoprzestrzenne.

3 2. TEREN INWESTYCJI Istniejące zagospodarowanie terenu. Teren inwestycji obejmuje działki nr 1/15 i 123/4 położone przy ul. Wincentego Pola w Jeleniej Górze. Istniejącą infrastrukturę stanowią sieci i przyłącza: - wodociągowe - kanalizacyjne - telekomunikacyjne - kanalizacji sanitarnej - kanalizacji deszczowej 2. KOTŁOWNIA GAZOWA. ZAKRES OPRACOWANIA: Projekt budowlany przebudowy instalacji gazowej wraz z montażem systemu ASBIG oraz przebudowy wentylacji w kotłowni ul. Wincentego Pola 8a w Jeleniej Górze. OPIS PRZYJĘTYCH ROZWIĄZAŃ: 3.2. Instalacja gazowa W budynku objętym zakresem opracowania, w kotłowni znajduje si kocioł gazowy 60 kw. W kotłowni projektuje się: 1. Przebudowę istniejącej wentylacji wywiewnej projektuje się przewód DN150 wykonany z blachy stalowej ocynkowanej, w przestrzeni nieogrzewanej prowadzić jako dwupłaszczowy DN150/225, wyprowadzić ponad dach budynku, w pomieszczeniu kotłowni zakończyć kratką bez żaluzji o wymiarach 14x21cm. W pomieszczeniach łazienki na parterze i piętrze obudować w klasie odporności ogniowej EI60 wg załączonego rysunku. 2. Obudowę istniejącego przewodu spalinowego w klasie odporności ogniowej EI60 3. Przebudowę instalacji gazowej wraz ze zmiana lokalizacji szafki gazowej oraz montażem aktywnego systemu bezpieczeństwa instalacji gazowej GAZEX w skład którego wchodzą: moduł sterujący, zawór MAG-3 DN32, detektor gazu GZ-50

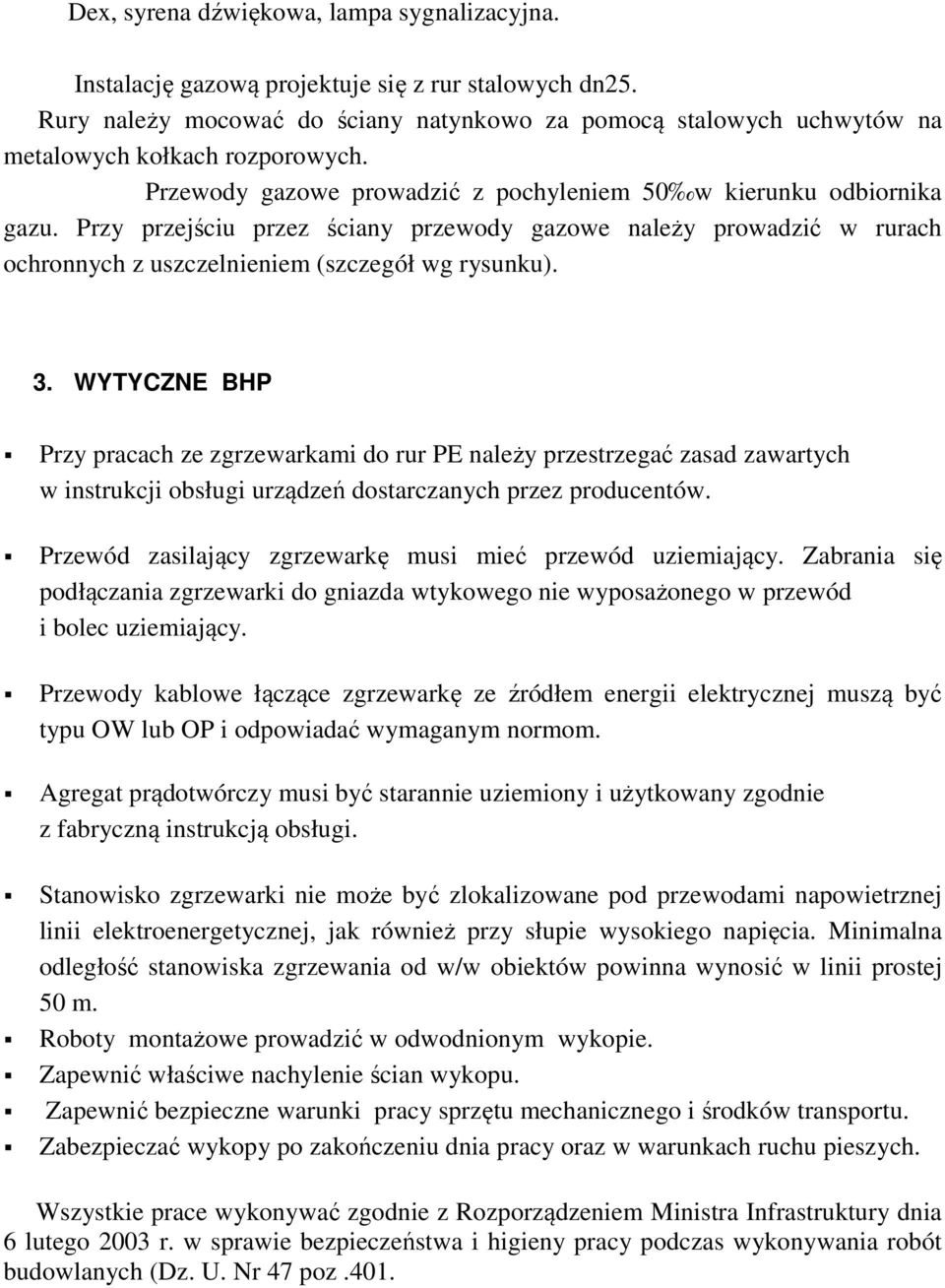

4 Dex, syrena dźwiękowa, lampa sygnalizacyjna. Instalację gazową projektuje się z rur stalowych dn25. Rury należy mocować do ściany natynkowo za pomocą stalowych uchwytów na metalowych kołkach rozporowych. Przewody gazowe prowadzić z pochyleniem 50 w kierunku odbiornika gazu. Przy przejściu przez ściany przewody gazowe należy prowadzić w rurach ochronnych z uszczelnieniem (szczegół wg rysunku). 3. WYTYCZNE BHP Przy pracach ze zgrzewarkami do rur PE należy przestrzegać zasad zawartych w instrukcji obsługi urządzeń dostarczanych przez producentów. Przewód zasilający zgrzewarkę musi mieć przewód uziemiający. Zabrania się podłączania zgrzewarki do gniazda wtykowego nie wyposażonego w przewód i bolec uziemiający. Przewody kablowe łączące zgrzewarkę ze źródłem energii elektrycznej muszą być typu OW lub OP i odpowiadać wymaganym normom. Agregat prądotwórczy musi być starannie uziemiony i użytkowany zgodnie z fabryczną instrukcją obsługi. Stanowisko zgrzewarki nie może być zlokalizowane pod przewodami napowietrznej linii elektroenergetycznej, jak również przy słupie wysokiego napięcia. Minimalna odległość stanowiska zgrzewania od w/w obiektów powinna wynosić w linii prostej 50 m. Roboty montażowe prowadzić w odwodnionym wykopie. Zapewnić właściwe nachylenie ścian wykopu. Zapewnić bezpieczne warunki pracy sprzętu mechanicznego i środków transportu. Zabezpieczać wykopy po zakończeniu dnia pracy oraz w warunkach ruchu pieszych. Wszystkie prace wykonywać zgodnie z Rozporządzeniem Ministra Infrastruktury dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47 poz.401.

5 4. INFORMACJA DO PLANU BIOZ 4.1 Zakres robót dla całego zamierzenia budowlanego i kolejność realizacji poszczególnych obiektów. Wodociąg Budowa projektowanej sieci i przyłącza wymaga wykonania następujących robót wymienionych w kolejności ich realizacji: - wykop o ścianach pionowych umocnionych o głębokości nie przekraczającej 2,0m, - odwodnienie wykopu, - podłoże pod rurociąg z piasku, grubość warstwy 0,1m, - zgrzewanie rur PE na powierzchni terenu poza wykopem, - ręczny transport rur do wykopu, - układanie rur na podsypce, - montaż kształtek i armatury, - wykonanie obsypki ochronnej wokół rurociągu z piasku warstwa 0,3m ponad górną krawędź rury, z pozostawieniem odkrytych połączeń, - próby szczelności, - zasyp wykopu gruntem niewysadzinowym, - odtworzenie nawierzchni, Zamierzenie polegające na budowie instalacji gazu oraz c.o. wraz montażem kotła dwufunkcyjnego, posiada następujący zakres rzeczowy robót: - Montaż odbiorników gazu, wykonanie instalacji gazowej, montaż armatury w obiekcie budowlanym pod kierownictwem osoby posiadającej odpowiednie uprawnienia budowlane - Wykonanie przewodów spalinowych oraz wentylacyjnych - Dokonanie odbioru technicznego instalacji gazowej w obiekcie budowlanym oraz przeprowadzenie kontroli technicznej przewodów spalinowych i wentylacyjnych wykonywanych w pomieszczeniach, w których instalowane są urządzenia gazowe potwierdzonej odpowiednimi protokółami - Podłączenie instalacji gazowej do czynnej sieci gazowej - Zainstalowanie urządzeń pomiarowych przez przedsiębiorstwo gazownicze - Uruchomienie instalacji gazowej

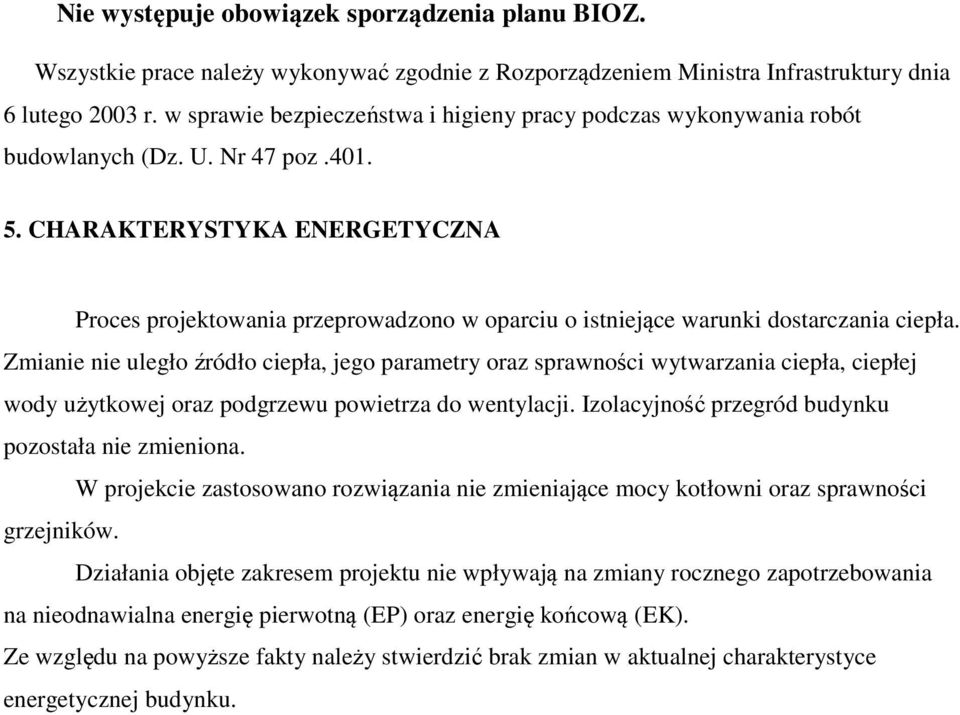

6 Nie występuje obowiązek sporządzenia planu BIOZ. Wszystkie prace należy wykonywać zgodnie z Rozporządzeniem Ministra Infrastruktury dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47 poz CHARAKTERYSTYKA ENERGETYCZNA Proces projektowania przeprowadzono w oparciu o istniejące warunki dostarczania ciepła. Zmianie nie uległo źródło ciepła, jego parametry oraz sprawności wytwarzania ciepła, ciepłej wody użytkowej oraz podgrzewu powietrza do wentylacji. Izolacyjność przegród budynku pozostała nie zmieniona. W projekcie zastosowano rozwiązania nie zmieniające mocy kotłowni oraz sprawności grzejników. Działania objęte zakresem projektu nie wpływają na zmiany rocznego zapotrzebowania na nieodnawialna energię pierwotną (EP) oraz energię końcową (EK). Ze względu na powyższe fakty należy stwierdzić brak zmian w aktualnej charakterystyce energetycznej budynku.
