1 EGZ. NR1 P r z e d s i ę b i o r s t w o T e c h n i c z n o -H a n d l o w e CIEPŁOTECHNIKA MGR INś. ANDRZEJ KRAJEWSKI Kielce, ul. Jana Karskiego 1, tel./fax (041) cieplotechnika.kielce@interia.pl P R A C O W N I A P R O J E K T O W A P R O J E K T B U D O W L A N Y Inwestycja: Wykonanie kotłowni gazowej i wymiana instalacji c.o. w Biurze Powiatowym ARiMR w Staszowie Adres budowy: Biuro Powiatowe ARiMR w Staszowie, ul.towarowa 30, działka ozn. Nr geod. 6020/5 BranŜa: Instalacja gazu wewnętrznego Inwestor: Agencja Restrukturyzacji i Modernizacji Rolnictwa z siedzibą w Warszawie przy Al. Jana Pawła II nr 70, Świętokrzyski Oddział Regionalny w Kielcach ul. Warszawska 430 Autorzy opracowania Imię i Nazwisko Nr uprawnień Data Podpis Projektował Ryszard Susło GT.V-63/138/ Opracował Ryszard Susło GT.V-63/138/ Sprawdził mgr inŝ. Piotr Ćwiek SWK/0088/PWOS/

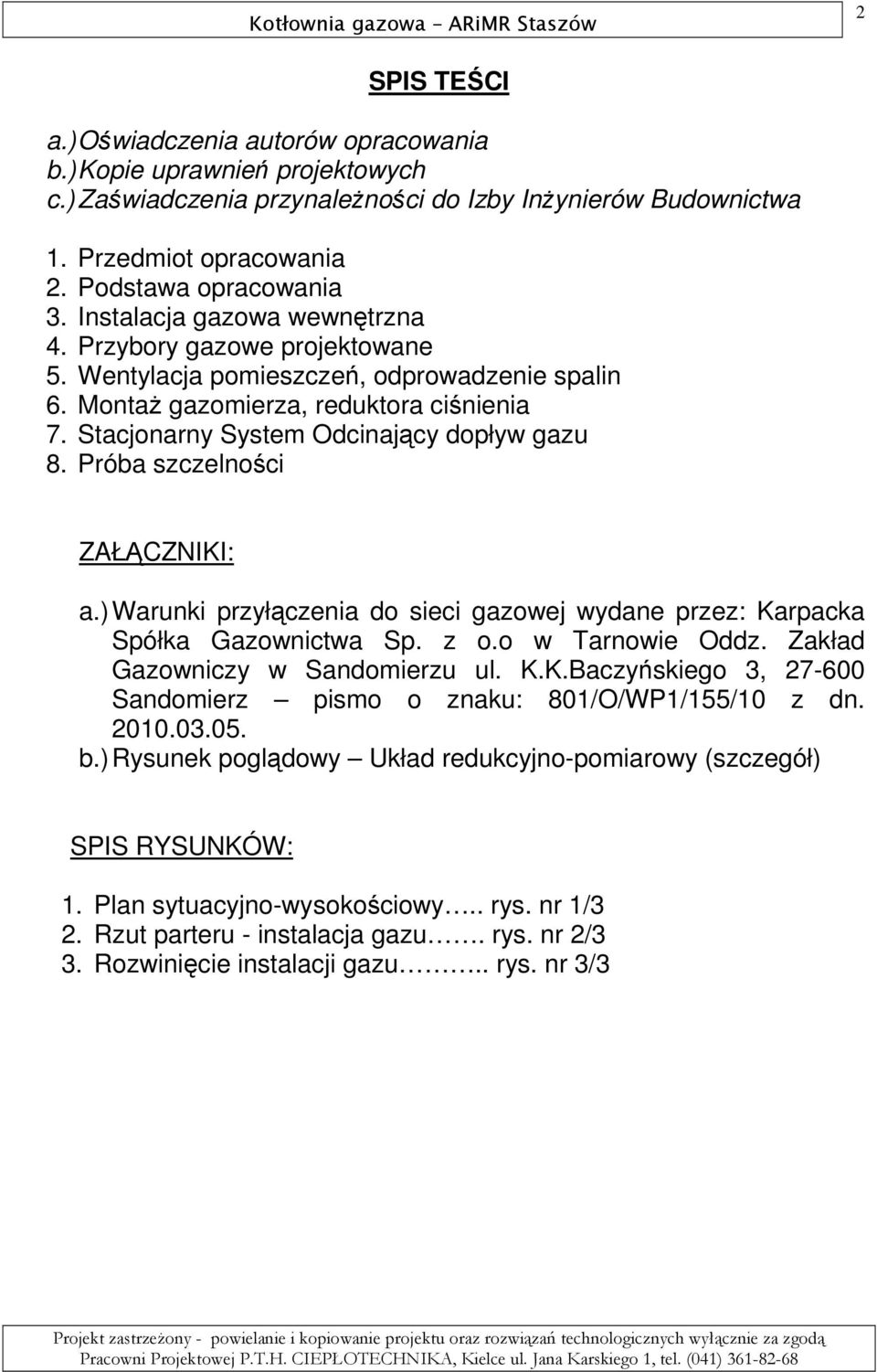

2 2 SPIS TEŚCI a.) Oświadczenia autorów opracowania b.) Kopie uprawnień projektowych c.) Zaświadczenia przynaleŝności do Izby InŜynierów Budownictwa 1. Przedmiot opracowania 2. Podstawa opracowania 3. Instalacja gazowa wewnętrzna 4. Przybory gazowe projektowane 5. Wentylacja pomieszczeń, odprowadzenie spalin 6. MontaŜ gazomierza, reduktora ciśnienia 7. Stacjonarny System Odcinający dopływ gazu 8. Próba szczelności ZAŁĄCZNIKI: a.) Warunki przyłączenia do sieci gazowej wydane przez: Karpacka Spółka Gazownictwa Sp. z o.o w Tarnowie Oddz. Zakład Gazowniczy w Sandomierzu ul. K.K.Baczyńskiego 3, Sandomierz pismo o znaku: 801/O/WP1/155/10 z dn b.) Rysunek poglądowy Układ redukcyjno-pomiarowy (szczegół) SPIS RYSUNKÓW: 1. Plan sytuacyjno-wysokościowy.. rys. nr 1/3 2. Rzut parteru - instalacja gazu. rys. nr 2/3 3. Rozwinięcie instalacji gazu.. rys. nr 3/3

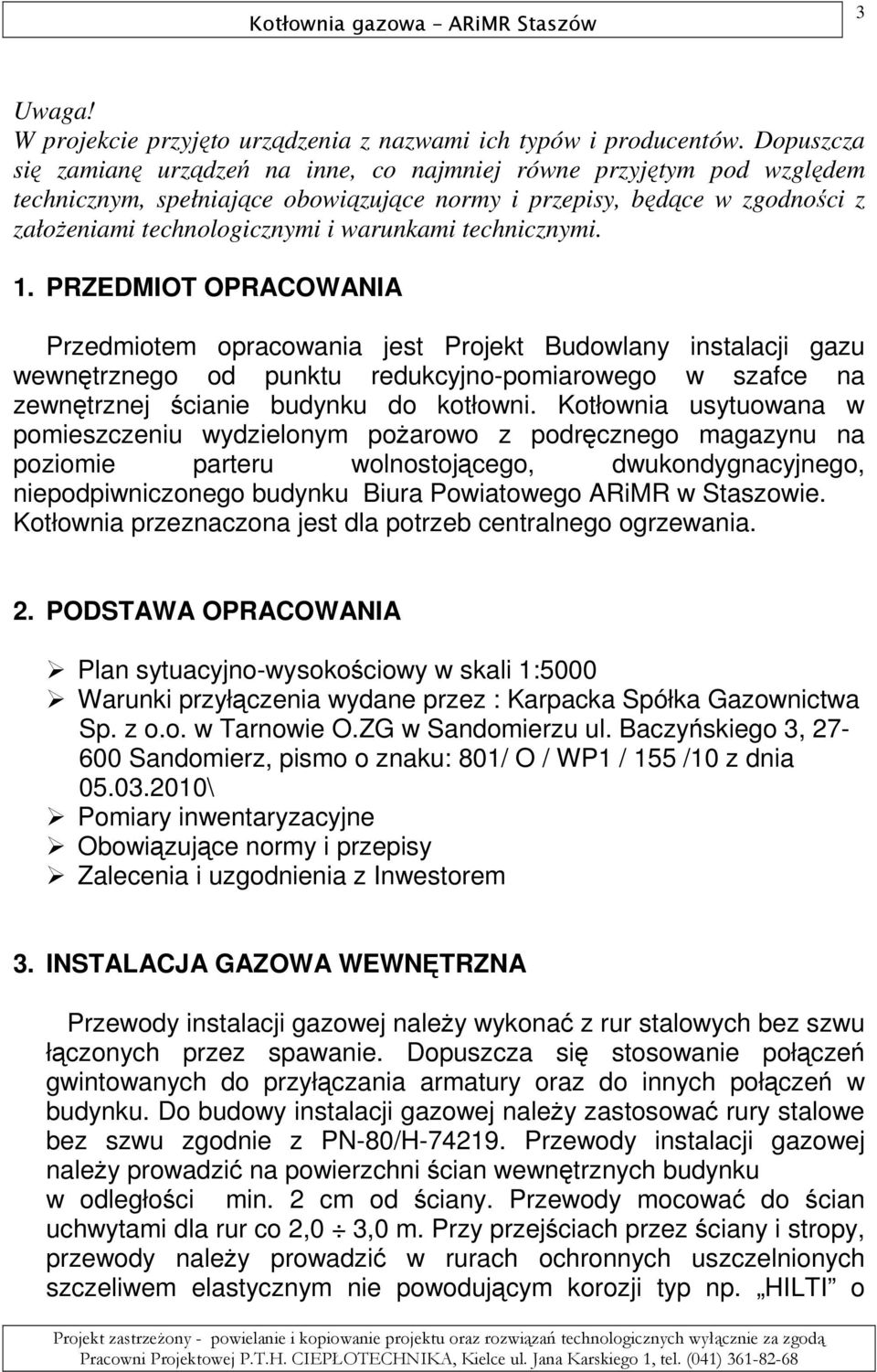

3 3 Uwaga! W projekcie przyjęto urządzenia z nazwami ich typów i producentów. Dopuszcza się zamianę urządzeń na inne, co najmniej równe przyjętym pod względem technicznym, spełniające obowiązujące normy i przepisy, będące w zgodności z załoŝeniami technologicznymi i warunkami technicznymi. 1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest Projekt Budowlany instalacji gazu wewnętrznego od punktu redukcyjno-pomiarowego w szafce na zewnętrznej ścianie budynku do kotłowni. Kotłownia usytuowana w pomieszczeniu wydzielonym poŝarowo z podręcznego magazynu na poziomie parteru wolnostojącego, dwukondygnacyjnego, niepodpiwniczonego budynku Biura Powiatowego ARiMR w Staszowie. Kotłownia przeznaczona jest dla potrzeb centralnego ogrzewania. 2. PODSTAWA OPRACOWANIA Plan sytuacyjno-wysokościowy w skali 1:5000 Warunki przyłączenia wydane przez : Karpacka Spółka Gazownictwa Sp. z o.o. w Tarnowie O.ZG w Sandomierzu ul. Baczyńskiego 3, Sandomierz, pismo o znaku: 801/ O / WP1 / 155 /10 z dnia \ Pomiary inwentaryzacyjne Obowiązujące normy i przepisy Zalecenia i uzgodnienia z Inwestorem 3. INSTALACJA GAZOWA WEWNĘTRZNA Przewody instalacji gazowej naleŝy wykonać z rur stalowych bez szwu łączonych przez spawanie. Dopuszcza się stosowanie połączeń gwintowanych do przyłączania armatury oraz do innych połączeń w budynku. Do budowy instalacji gazowej naleŝy zastosować rury stalowe bez szwu zgodnie z PN-80/H Przewody instalacji gazowej naleŝy prowadzić na powierzchni ścian wewnętrznych budynku w odległości min. 2 cm od ściany. Przewody mocować do ścian uchwytami dla rur co 2,0 3,0 m. Przy przejściach przez ściany i stropy, przewody naleŝy prowadzić w rurach ochronnych uszczelnionych szczeliwem elastycznym nie powodującym korozji typ np. HILTI o

4 4 klasie odporności EI60. Rury instalacji gazowej w tych miejscach (przed nałoŝeniem rur ochronnych) naleŝy pomalować farbą podkładową, a następnie dwukrotnie olejną w kolorze Ŝółtym. Rury ochronne w ścianach powinny wystawać po min. 2 cm z kaŝdej strony ściany. Poziome odcinki instalacji gazowej układać w odległości 0,1m powyŝej innych przewodów instalacyjnych. W miejscach przejść przez mury nie wolno stosować Ŝadnych połączeń. Wykonywanie instalacji gazowej przez kanały wentylacyjne lub spalinowe jest niedopuszczalne. Odcinek instalacji gazowej mierzony w rozwinięciu od gazomierza do odbiornika gazu winien być długości min. 3,0m. W celu zapewnienia odpowiednich ilości gazu dla właściwej pracy palnika projektowanego gazowego kotła kondensacyjnego Prestige Solo 75 firmy ACV w kotłowni naleŝy wykonać bufor gazowy z rury DN125 o długości 1,3m. 4. PRZYBORY GAZOWE PROJEKTOWANE - kocioł kondensacyjny (z zamkniętą komorą spalania) typu PRESTIGE 75 SOLO firmy ACV o mocy cieplnej nominalnej 17,9 69,9 kw (zapotrzebowanie bilansowe Q = 51 kw) Projektowany kocioł gazowy naleŝy łączyć z instalacją za pomocą połączenia stałego. Przed kotłem gazowy C.O. winien być zamontowany kurek kulowy zamykający oraz filtr gazu. Kurek gazowy ćwierć obrotowy kulowy zamontować w odległości maksymalnie 1,0 m od urządzenia gazowego w miejscu widocznym. Połączenia gwintowane uszczelniać taśmą teflonową lub nicią uszczelniającą. 5. WENTYLACJA POMIESZCZEŃ, ODPROWADZENIE SPALIN Pomieszczenie, w którym zainstalowany jest kocioł gazowy (gaz ziemny GZ50) powinno posiadać sprawnie działającą wentylację grawitacyjną, a drzwi pomieszczenia muszą otwierać się na zewnątrz. Pomieszczenia kotłowni z kotłem gazowym jest w wysokości powyŝej min. 2,2 m. Wentylacja grawitacyjna wg projektu technologicznego kotłowni. Wentylacja nawiewna i wywiewna poprzez projektowane kanały wg projektu technologicznego kotłowni. Kratka ścienna wentylacji wywiewnej nie moŝe posiadać Ŝaluzji i powinna być zainstalowana w odległości 5 10 cm od stropu.

5 5 Odprowadzenie spalin z kotła na zewnątrz budynku kominem Ø 100/160 (wykonanie dla kotłów kondensacyjnych) wykonanym ze stali nierdzewnej (izolowanym) prowadzonym po elewacji budynku. Wszystkie łączenia rur spalinowych powinny zapewniać szczelność. Projektowana wentylacja pomieszczenia kotłowni oraz odprowadzenie spalin z kotła jest ujęte w części technologicznej kotłowni. Rury spalinowo-wentylacyjne i doprowadzające powietrze dla kotłów z zamkniętą komorą spalania naleŝy wykonać zgodnie z instrukcją kotła i zaleceniami producenta kotła. 6. MONTAś GAZOMIERZA, REDUKTORA CIŚNIENIA Pomiar zuŝycia gazu przez projektowany kocioł odbywać się będzie poprzez projektowany gazomierz miechowy G-40 zamontowany w stacji redukcyjno-pomiarowej na zewnętrznej ścianie budynku wg innego opracowania. 7. STACJONARNY SYSTEM ODCINAJĄCY DOPŁYW GAZU W celu zapewnienia bezpiecznej pracy kotła C.O. gazowego w kotłowni projektuje się zamontowanie Stacjonarnego Systemu Odcinającego dopływ gazu typ SSO-2004 firmy ALTER. W zestawie systemu przewiduje się: - centrala sterująca SSO głowica detekcyjna GD-71. szt.2 - głowica detekcji poŝaru TUP-37 (z czujnikiem termicznym) - sygnalizator optyczno-akustyczny ASOA-Z W oddzielnej szafce (za szafką z układem pomiarowym, a przed wprowadzeniem rurociągu do budynku) na zewnętrznej ścianie budynku projektuje się zainstalowanie zaworu z głowicą samo-odcinającą typ ZB DN32 firmy FLAMA GAZ. Szafkę o wymiarach ok. 50x70x30 cm zainstalować 0,5 m nad terenem. MontaŜ w/w instalacji winien wykonać uprawniony zakład. W czasie eksploatacji naleŝy przeprowadzać przynajmniej raz na rok kalibrację detektorów i przegląd instalacji alarmowej, oraz kontrolę szczelności instalacji gazowej.

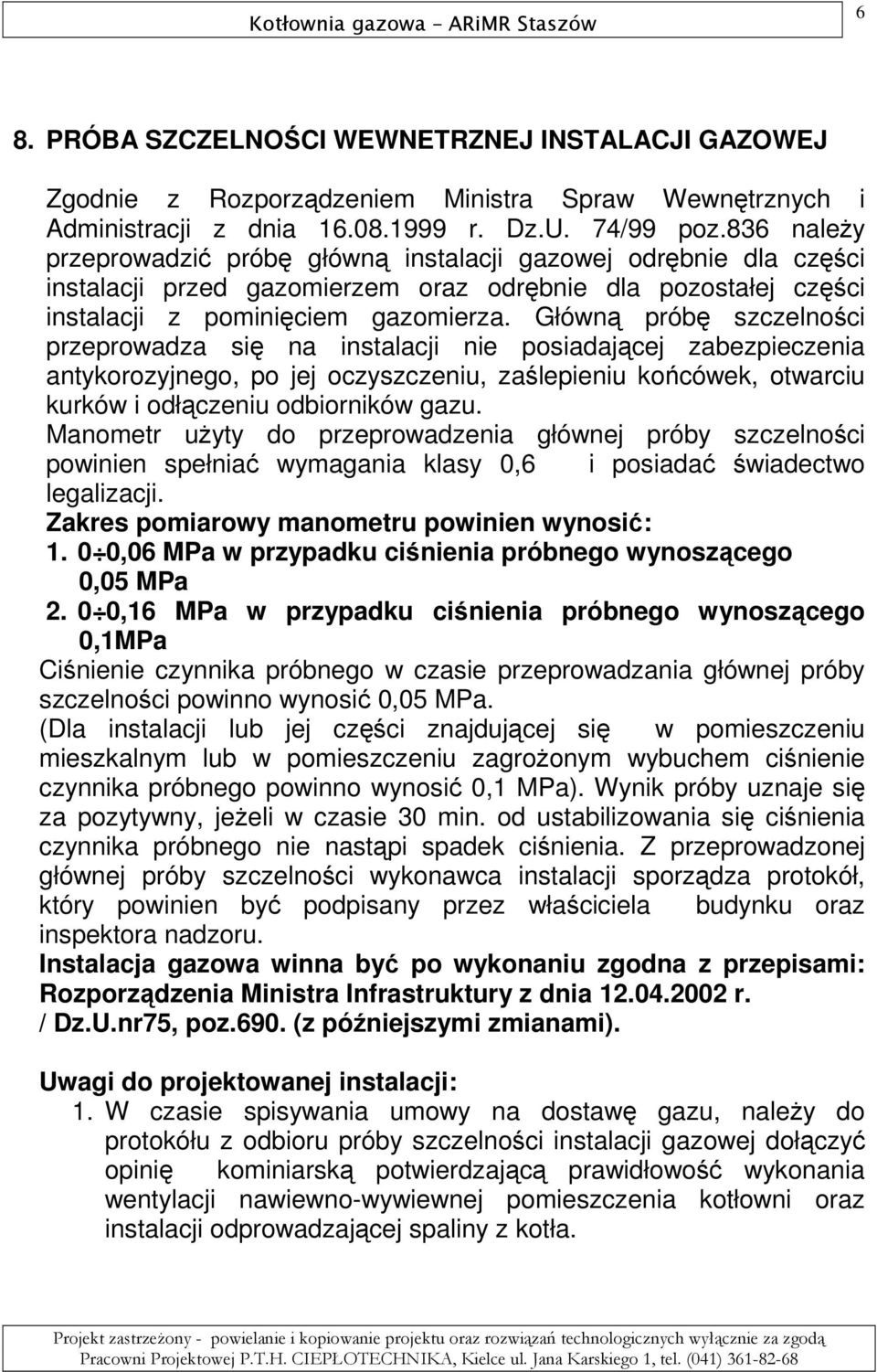

6 6 8. PRÓBA SZCZELNOŚCI WEWNETRZNEJ INSTALACJI GAZOWEJ Zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia r. Dz.U. 74/99 poz.836 naleŝy przeprowadzić próbę główną instalacji gazowej odrębnie dla części instalacji przed gazomierzem oraz odrębnie dla pozostałej części instalacji z pominięciem gazomierza. Główną próbę szczelności przeprowadza się na instalacji nie posiadającej zabezpieczenia antykorozyjnego, po jej oczyszczeniu, zaślepieniu końcówek, otwarciu kurków i odłączeniu odbiorników gazu. Manometr uŝyty do przeprowadzenia głównej próby szczelności powinien spełniać wymagania klasy 0,6 i posiadać świadectwo legalizacji. Zakres pomiarowy manometru powinien wynosić: ,06 MPa w przypadku ciśnienia próbnego wynoszącego 0,05 MPa ,16 MPa w przypadku ciśnienia próbnego wynoszącego 0,1MPa Ciśnienie czynnika próbnego w czasie przeprowadzania głównej próby szczelności powinno wynosić 0,05 MPa. (Dla instalacji lub jej części znajdującej się w pomieszczeniu mieszkalnym lub w pomieszczeniu zagroŝonym wybuchem ciśnienie czynnika próbnego powinno wynosić 0,1 MPa). Wynik próby uznaje się za pozytywny, jeŝeli w czasie 30 min. od ustabilizowania się ciśnienia czynnika próbnego nie nastąpi spadek ciśnienia. Z przeprowadzonej głównej próby szczelności wykonawca instalacji sporządza protokół, który powinien być podpisany przez właściciela budynku oraz inspektora nadzoru. Instalacja gazowa winna być po wykonaniu zgodna z przepisami: Rozporządzenia Ministra Infrastruktury z dnia r. / Dz.U.nr75, poz.690. (z późniejszymi zmianami). Uwagi do projektowanej instalacji: 1. W czasie spisywania umowy na dostawę gazu, naleŝy do protokółu z odbioru próby szczelności instalacji gazowej dołączyć opinię kominiarską potwierdzającą prawidłowość wykonania wentylacji nawiewno-wywiewnej pomieszczenia kotłowni oraz instalacji odprowadzającej spaliny z kotła.

7 7 2. Rury instalacji gazowej po wykonaniu prób szczelności z wynikiem pozytywnym naleŝy pomalować farbą podkładową a następnie dwukrotnie olejną w kolorze Ŝółtym. Projektował: Ryszard Susło
