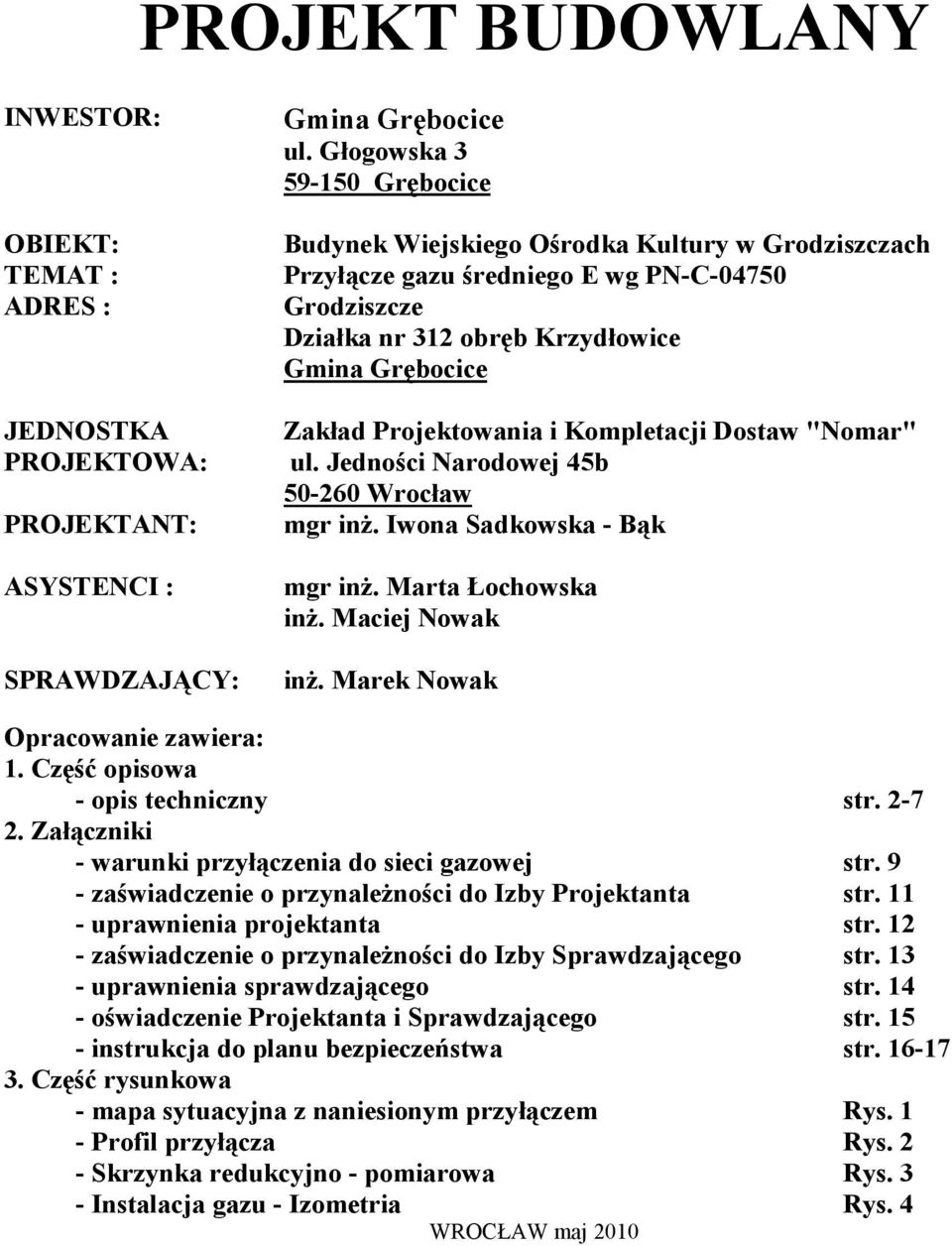

1 PROJEKT BUDOWLANY INWESTOR: OBIEKT: TEMAT : ADRES : JEDNOSTKA PROJEKTOWA: PROJEKTANT: ASYSTENCI : SPRAWDZAJĄCY: ul. Głogowska Grębocice Budynek Wiejskiego Ośrodka Kultury w Grodziszczach Przyłącze gazu średniego E wg PN-C Grodziszcze Działka nr 312 obręb Krzydłowice Zakład Projektowania i Kompletacji Dostaw "Nomar" ul. Jedności Narodowej 45b Wrocław mgr inŝ. Iwona Sadkowska - Bąk mgr inŝ. Marta Łochowska inŝ. Maciej Nowak inŝ. Marek Nowak Opracowanie zawiera: 1. Część opisowa - opis techniczny str Załączniki - warunki przyłączenia do sieci gazowej str. 9 - zaświadczenie o przynaleŝności do Izby Projektanta str uprawnienia projektanta str zaświadczenie o przynaleŝności do Izby Sprawdzającego str uprawnienia sprawdzającego str oświadczenie Projektanta i Sprawdzającego str instrukcja do planu bezpieczeństwa str Część rysunkowa - mapa sytuacyjna z naniesionym przyłączem Rys. 1 - Profil przyłącza Rys. 2 - Skrzynka redukcyjno - pomiarowa Rys. 3 - Instalacja gazu - Izometria Rys. 4 WROCŁAW maj 2010

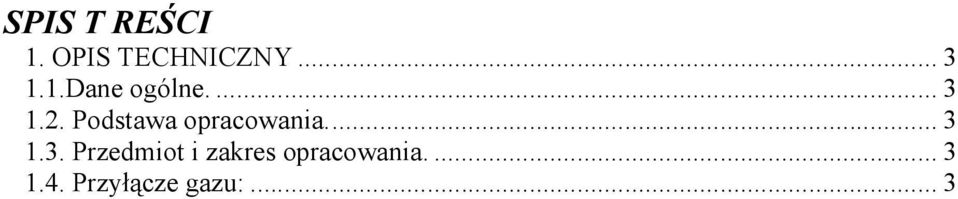

2 SPIS T REŚCI 1. OPIS TECHNICZNY Dane ogólne Podstawa opracowania Przedmiot i zakres opracowania Przyłącze gazu:... 3

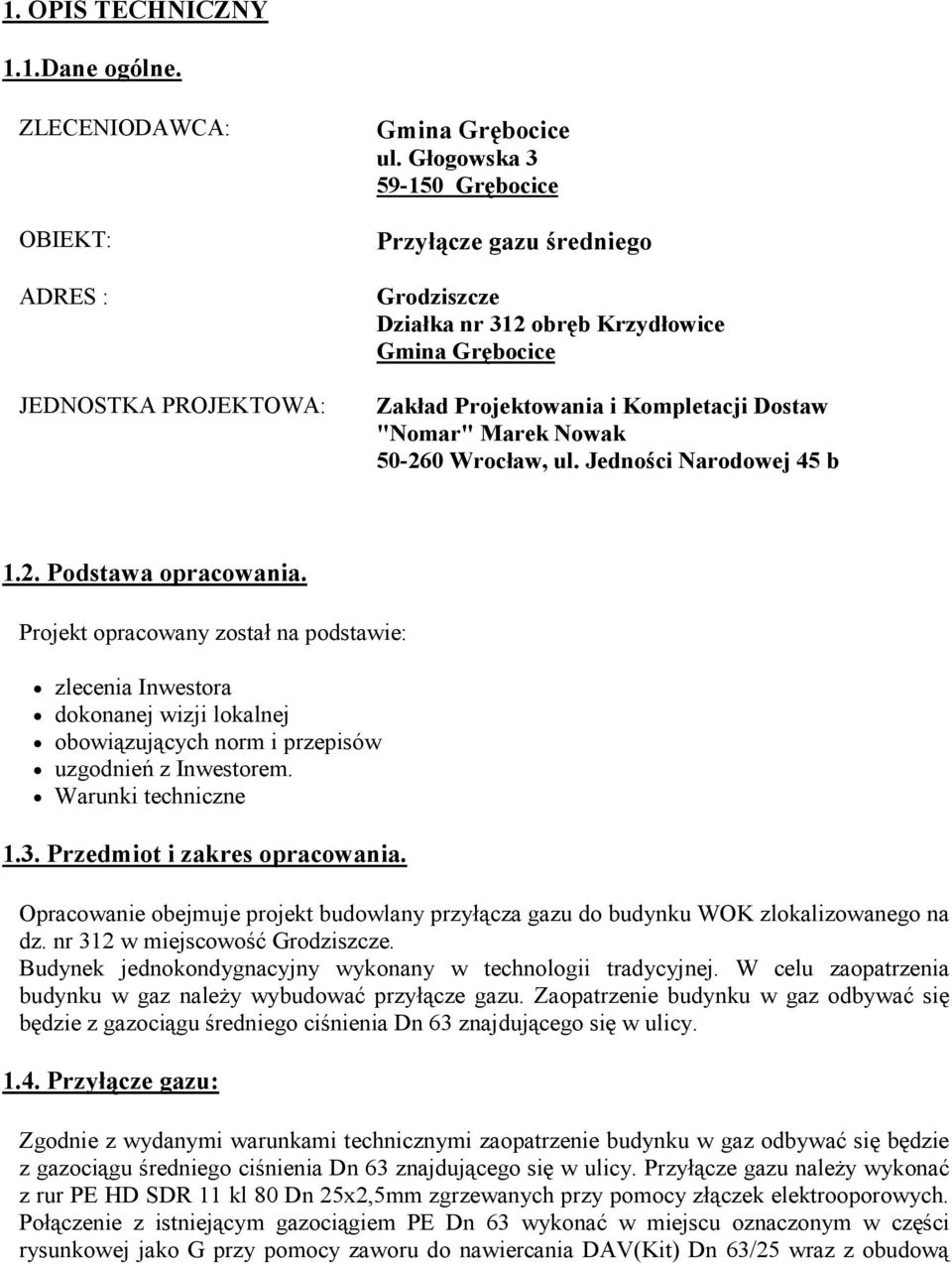

3 1. OPIS TECHNICZNY 1.1.Dane ogólne. ZLECENIODAWCA: OBIEKT: ADRES : JEDNOSTKA PROJEKTOWA: ul. Głogowska Grębocice Przyłącze gazu średniego Grodziszcze Działka nr 312 obręb Krzydłowice Zakład Projektowania i Kompletacji Dostaw "Nomar" Marek Nowak Wrocław, ul. Jedności Narodowej 45 b 1.2. Podstawa opracowania. Projekt opracowany został na podstawie: zlecenia Inwestora dokonanej wizji lokalnej obowiązujących norm i przepisów uzgodnień z Inwestorem. Warunki techniczne 1.3. Przedmiot i zakres opracowania. Opracowanie obejmuje projekt budowlany przyłącza gazu do budynku WOK zlokalizowanego na dz. nr 312 w miejscowość Grodziszcze. Budynek jednokondygnacyjny wykonany w technologii tradycyjnej. W celu zaopatrzenia budynku w gaz naleŝy wybudować przyłącze gazu. Zaopatrzenie budynku w gaz odbywać się będzie z gazociągu średniego ciśnienia Dn 63 znajdującego się w ulicy Przyłącze gazu: Zgodnie z wydanymi warunkami technicznymi zaopatrzenie budynku w gaz odbywać się będzie z gazociągu średniego ciśnienia Dn 63 znajdującego się w ulicy. Przyłącze gazu naleŝy wykonać z rur PE HD SDR 11 kl 80 Dn 25x2,5mm zgrzewanych przy pomocy złączek elektrooporowych. Połączenie z istniejącym gazociągiem PE Dn 63 wykonać w miejscu oznaczonym w części rysunkowej jako G przy pomocy zaworu do nawiercania DAV(Kit) Dn 63/25 wraz z obudową

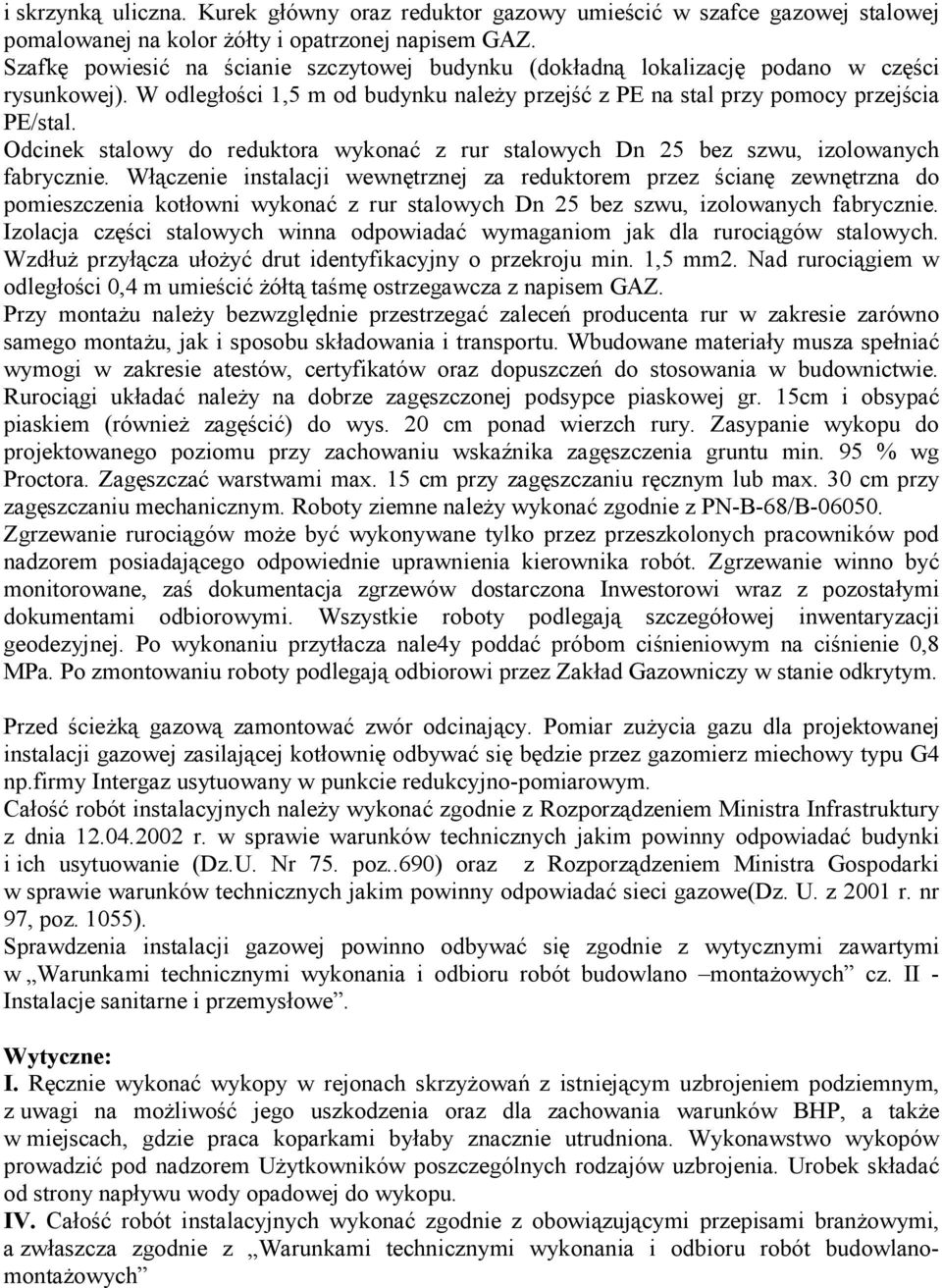

4 i skrzynką uliczna. Kurek główny oraz reduktor gazowy umieścić w szafce gazowej stalowej pomalowanej na kolor Ŝółty i opatrzonej napisem GAZ. Szafkę powiesić na ścianie szczytowej budynku (dokładną lokalizację podano w części rysunkowej). W odległości 1,5 m od budynku naleŝy przejść z PE na stal przy pomocy przejścia PE/stal. Odcinek stalowy do reduktora wykonać z rur stalowych Dn 25 bez szwu, izolowanych fabrycznie. Włączenie instalacji wewnętrznej za reduktorem przez ścianę zewnętrzna do pomieszczenia kotłowni wykonać z rur stalowych Dn 25 bez szwu, izolowanych fabrycznie. Izolacja części stalowych winna odpowiadać wymaganiom jak dla rurociągów stalowych. WzdłuŜ przyłącza ułoŝyć drut identyfikacyjny o przekroju min. 1,5 mm2. Nad rurociągiem w odległości 0,4 m umieścić Ŝółtą taśmę ostrzegawcza z napisem GAZ. Przy montaŝu naleŝy bezwzględnie przestrzegać zaleceń producenta rur w zakresie zarówno samego montaŝu, jak i sposobu składowania i transportu. Wbudowane materiały musza spełniać wymogi w zakresie atestów, certyfikatów oraz dopuszczeń do stosowania w budownictwie. Rurociągi układać naleŝy na dobrze zagęszczonej podsypce piaskowej gr. 15cm i obsypać piaskiem (równieŝ zagęścić) do wys. 20 cm ponad wierzch rury. Zasypanie wykopu do projektowanego poziomu przy zachowaniu wskaźnika zagęszczenia gruntu min. 95 % wg Proctora. Zagęszczać warstwami max. 15 cm przy zagęszczaniu ręcznym lub max. 30 cm przy zagęszczaniu mechanicznym. Roboty ziemne naleŝy wykonać zgodnie z PN-B-68/B Zgrzewanie rurociągów moŝe być wykonywane tylko przez przeszkolonych pracowników pod nadzorem posiadającego odpowiednie uprawnienia kierownika robót. Zgrzewanie winno być monitorowane, zaś dokumentacja zgrzewów dostarczona Inwestorowi wraz z pozostałymi dokumentami odbiorowymi. Wszystkie roboty podlegają szczegółowej inwentaryzacji geodezyjnej. Po wykonaniu przytłacza nale4y poddać próbom ciśnieniowym na ciśnienie 0,8 MPa. Po zmontowaniu roboty podlegają odbiorowi przez Zakład Gazowniczy w stanie odkrytym. Przed ścieŝką gazową zamontować zwór odcinający. Pomiar zuŝycia gazu dla projektowanej instalacji gazowej zasilającej kotłownię odbywać się będzie przez gazomierz miechowy typu G4 np.firmy Intergaz usytuowany w punkcie redukcyjno-pomiarowym. Całość robót instalacyjnych naleŝy wykonać zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75. poz..690) oraz z Rozporządzeniem Ministra Gospodarki w sprawie warunków technicznych jakim powinny odpowiadać sieci gazowe(dz. U. z 2001 r. nr 97, poz. 1055). Sprawdzenia instalacji gazowej powinno odbywać się zgodnie z wytycznymi zawartymi w Warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych cz. II - Instalacje sanitarne i przemysłowe. Wytyczne: I. Ręcznie wykonać wykopy w rejonach skrzyŝowań z istniejącym uzbrojeniem podziemnym, z uwagi na moŝliwość jego uszkodzenia oraz dla zachowania warunków BHP, a takŝe w miejscach, gdzie praca koparkami byłaby znacznie utrudniona. Wykonawstwo wykopów prowadzić pod nadzorem UŜytkowników poszczególnych rodzajów uzbrojenia. Urobek składać od strony napływu wody opadowej do wykopu. IV. Całość robót instalacyjnych wykonać zgodnie z obowiązującymi przepisami branŝowymi, a zwłaszcza zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlanomontaŝowych

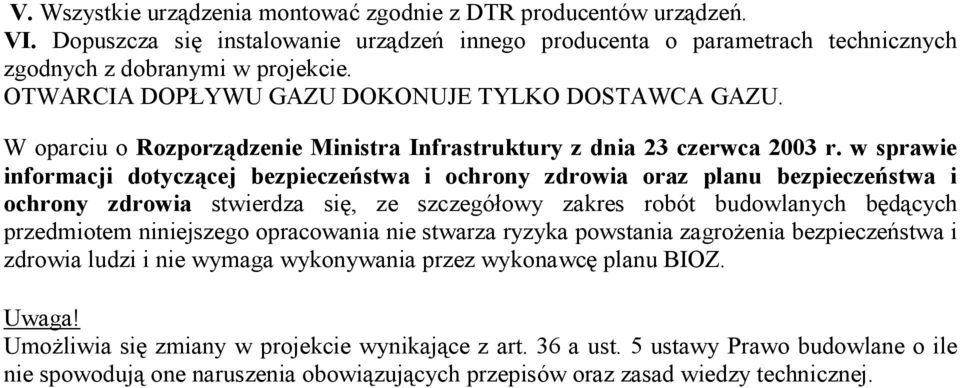

5 V. Wszystkie urządzenia montować zgodnie z DTR producentów urządzeń. VI. Dopuszcza się instalowanie urządzeń innego producenta o parametrach technicznych zgodnych z dobranymi w projekcie. OTWARCIA DOPŁYWU GAZU DOKONUJE TYLKO DOSTAWCA GAZU. W oparciu o Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia stwierdza się, ze szczegółowy zakres robót budowlanych będących przedmiotem niniejszego opracowania nie stwarza ryzyka powstania zagroŝenia bezpieczeństwa i zdrowia ludzi i nie wymaga wykonywania przez wykonawcę planu BIOZ. Uwaga! UmoŜliwia się zmiany w projekcie wynikające z art. 36 a ust. 5 ustawy Prawo budowlane o ile nie spowodują one naruszenia obowiązujących przepisów oraz zasad wiedzy technicznej.
