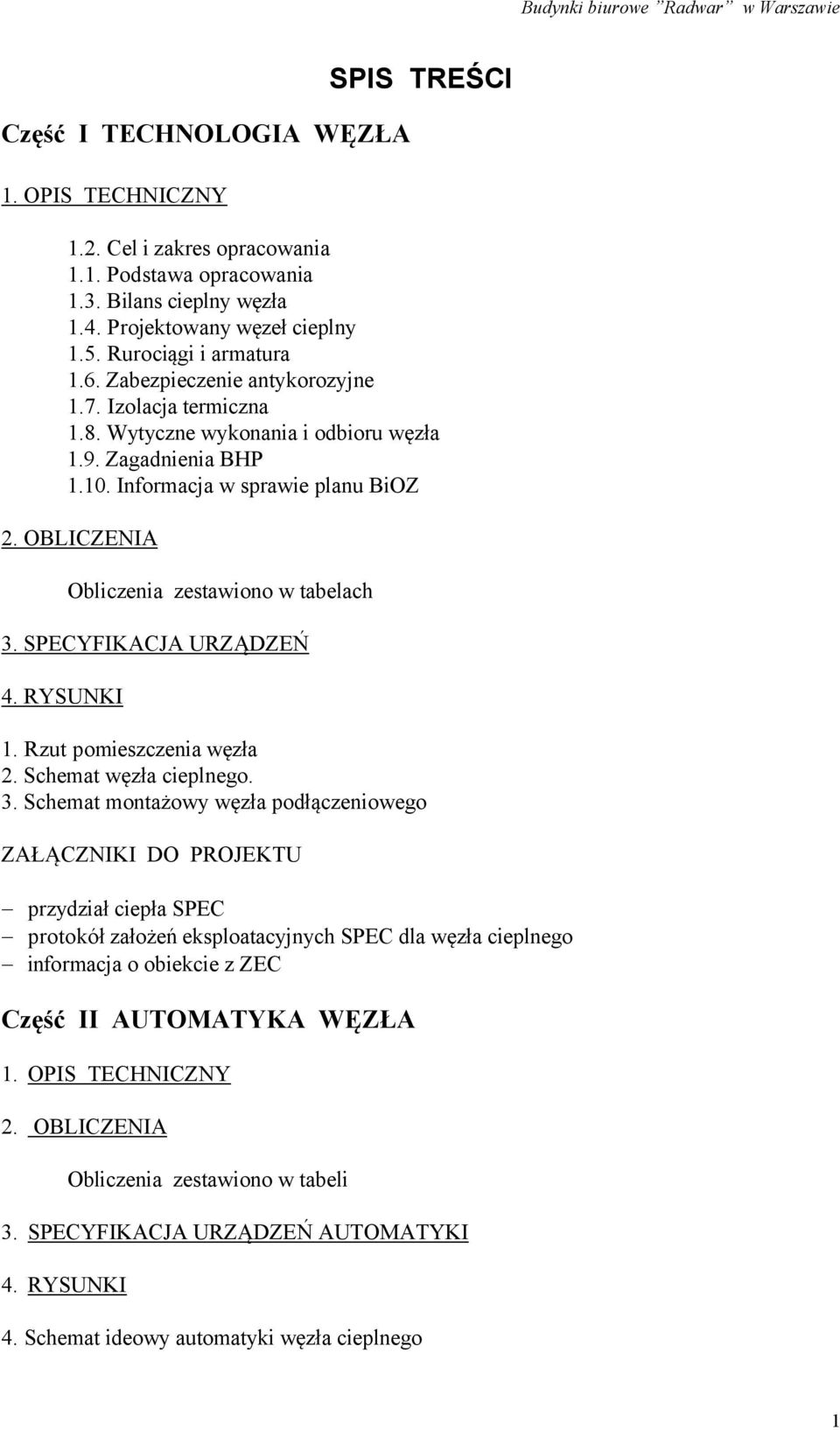

1 Część I TECHNOLOGIA WĘZŁA 1. OPIS TECHNICZNY SPIS TREŚCI 1.2. Cel i zakres opracowania 1.1. Podstawa opracowania 1.3. Bilans cieplny węzła 1.4. Projektowany węzeł cieplny 1.5. Rurociągi i armatura 1.6. Zabezpieczenie antykorozyjne 1.7. Izolacja termiczna 1.8. Wytyczne wykonania i odbioru węzła 1.9. Zagadnienia BHP Informacja w sprawie planu BiOZ 2. OBLICZENIA Obliczenia zestawiono w tabelach 3. SPECYFIKACJA URZĄDZEŃ 4. RYSUNKI 1. Rzut pomieszczenia węzła 2. Schemat węzła cieplnego. 3. Schemat montażowy węzła podłączeniowego ZAŁĄCZNIKI DO PROJEKTU przydział ciepła SPEC protokół założeń eksploatacyjnych SPEC dla węzła cieplnego informacja o obiekcie z ZEC Część II AUTOMATYKA WĘZŁA 1. OPIS TECHNICZNY 2. OBLICZENIA Obliczenia zestawiono w tabeli 3. SPECYFIKACJA URZĄDZEŃ AUTOMATYKI 4. RYSUNKI 4. Schemat ideowy automatyki węzła cieplnego 1

OBLICZENIA Obliczenia zestawiono w tabelach 3.

2 OPIS TECHNICZNY 1. Cel i zakres opracowania Przedmiotem niniejszego opracowania jest projekt węzła cieplnego c.o., c.w. i c.t. dla budynków biurowych Radwar w Warszawie przy ulicy Poligonowej 3 i Ostrobramskiej 103. Węzeł cieplny zlokalizowany jest w odpowiednio adaptowanym budowlano pomieszczeniach piwnicznych. Instalacje wewnętrzne są nowoprojektowane. Dobór urządzeń automatycznej regulacji i pomiaru energii cieplnej oraz pełne obliczenia oporów hydraulicznych po stronie sieciowej węzła zamieszczone są w II cz. projektu Automatyka węzła cieplnego, stanowiącym integralną część niniejszego opracowania. 2. Podstawa opracowania - zlecenie inwestora - ustalenia z inwestorem dotyczące ogólnych wymagań oraz zakresu prac projektowych. - projekty związane - protokóły założeń eksploatacyjnych SPEC dla węzła cieplnego (w załączeniu) - przydział ciepła i dane techniczne SPEC (w załączeniu) - normy, wytyczne, katalogi, aktualne przepisy obowiązujące przy projektowaniu 3. Bilans cieplny węzła Zapotrzebowanie energii cieplnej: Zapotrzebowanie dla potrzeb c.o. projektowanego budynku Q CO = 458,5 kw Zapotrzebowanie dla potrzeb c.t. Q CT = 950 kw Zapotrzebowanie dla potrzeb c.w max Q = 84 kw ; Q śr = 40 kw cw cw Zapotrzebowanie energii cieplnej określono na podstawie danych projektowych nowych dokumentacji instalacji wewnętrznych. 4. Projektowany węzeł cieplny Projektuje się węzeł cieplny c.o., c.t. i c.w. w układzie szeregowo-równoległym. Wymienniki przyłączone są do m.s.c. przez węzeł podłączeniowy Dn100 według załączonego rysunku (schematu). Zasilenie m.s.c. przewidziano z projektowanego przyłącza 2xDn100. 2

Dobór urządzeń automatycznej regulacji i pomiaru energii cieplnej oraz pełne obliczenia oporów hydraulicznych po stronie sieciowej węzła zamieszczone są w II cz.

3 4.1. Węzeł centralnego ogrzewania - parametry 75/50 Dla potrzeb c.o. zaprojektowano węzeł wymiennikowy podłączony równolegle do m.s.c. z wymiennikiem płytowym lutowanym typu B56H/1P-SC-S (4*2 1/2 ) x 70 produkcji SWEP. Projektuje się zestaw pomp obiegowych typu Magna F produkcji Grundfos, montaż na powrocie (1 pracująca + 1 rezerwowa, praca naprzemienna). Zabezpieczenie węzła stanowi naczynie wzbiorcze przeponowe typu N firmy Reflex. Naczynie należy stosować z zaworem bezpieczeństwa membranowym o ciśnieniu otwarcia 5,0 bar Węzeł ciepłej wody Zaprojektowano węzeł z wymiennikiem płytowym lutowanym dwustopniowym typu : B35H/2S-SC-S (4*1 1/2 / 2*1 1/2 ) x 45 produkcji SWEP włączonym do m.s.c. w układzie szeregowo-równoległym. W obiegu c.w.u. należy zastosować pompy cyrkulacyjne typu UPE 25-60B (1 pracująca + 1 rezerwowa, praca naprzemienna). Zabezpieczenie węzła stanowi zawór bezpieczeństwa membranowy o ciśnieniu otwarcia 6,0 bar Węzeł ciepła technologicznego - parametry 75/50 Dla potrzeb c.t. zaprojektowano węzeł wymiennikowy podłączony równolegle do m.s.c. z wymiennikiem płytowym lutowanym typu B56H/1P-SC-S (4*2 1/2 ) x 140 produkcji SWEP. Projektuje się zestaw pomp obiegowych typu TPE /2S produkcji Grundfos, montaż na powrocie (1 pracująca + 1 rezerwowa, praca naprzemienna). Zabezpieczenie węzła stanowi naczynie wzbiorcze przeponowe typu N firmy Reflex. Naczynie należy stosować z zaworem bezpieczeństwa membranowym o ciśnieniu otwarcia 5,0 bar. 4.5 Pomieszczenie węzła Na węzeł cieplny wykorzystano projektowane pomieszczenie węzła, które spełnia podstawowe wymogi obowiązującej normy. Jest ono odwodnione i wentylowane grawitacyjnie Wytyczne dla innych branż. - wykonać malowanie ścian pomieszczenia farbą emulsyjną lub akrylową właściwą dla warunków bardzo wilgotnych, ściany do wysokości 2,05 m zaleca się malować farbą olejną - sprawdzić działanie wentylacji i instalacji odwadniającej - instalacje elektryczne - patrz projekt instalacji elektrycznej 5. Rurociągi i armatura Rurociągi czynnika o wysokich parametrach z rur stalowych czarnych bez szwu według PN-80/H posiadających świadectwo badania jakości ZETOM. 3

Zabezpieczenie węzła stanowi naczynie wzbiorcze przeponowe typu N firmy Reflex. Naczynie należy stosować z zaworem bezpieczeństwa membranowym o ciśnieniu otwarcia 5,0 bar. 4.2.

4 Przewody instalacji c.o. w węźle cieplnym z rur stalowych czarnych ze szwem według PN-79/H z usuniętym wypływem wewnętrznym na całej długości rury, ze świadectwem ZETOM. Przewody instalacji c.w.u. w węźle z rur plastikowych, rozdzielacz wyjściowy c.w. zaleca się wykonać ze stali nierdzewnej. Projektuje się armaturę kulową kołnierzową lub spawaną [PN16, T max =130 o C] dla rurociągów sieciowych; kołnierzową, spawaną lub gwintową dla rurociągów instalacyjnych c.o. i gwintową dla rurociągów c.w. [min. PN6, T max =100 o C]. Wszystkie połączenia kołnierzowe wykonać według C-11. Kryzy dławiące wykonać ze stali 1H13 według 0 BN-72/8864/45. Kryzy będą dobrane w projekcie automatyki. 6. Zabezpieczenie antykorozyjne Wszystkie wymieniane przewody oraz konstrukcje wsporcze należy oczyścić do 2- stopnia czystości i pomalować farbą kreodurowo-tlenkową czerwoną zgodnie z instrukcją KOR-3A. 7. Izolacja termiczna Przewody izolować termicznie według PN-85/B-02421: - za pomocą otulin termoizolacyjnych Steinonorm lub podobnych posiadających aktualne aprobaty techniczne do stosowania w budownictwie np. Gulfiber. Wymienniki płytowe izolować pokrowcami prefabrykowanymi (fabrycznymi). 8. Wytyczne wykonania i odbioru węzła Realizować zgodnie z normami : PN- 64/B Urządzenia centralnego ogrzewania w budownictwie powszechnym. Wymagania i badania techniczne przy odbiorze. PN- 92/M Rurociągi pary i wody gorącej. Wymagania i badania techniczne ( jak dla rurociągów klasy A) PN- 91/B Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego przyłączonych do sieci cieplnych. Wymagania PN - 91/B Zabezpieczenie wodnych systemów ciepłowniczych. Wymagania PN - 99/B Węzły ciepłownicze, klasyfikacja, wymagania i badania przy odbiorze. PN - 99/B Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego z naczyniami wzbiorczymi przeponowymi Wymagania PN - 93/C PN-92/B PN-76/B PN-B-02421:2000 Woda w instalacjach ogrzewania. Wymagania i badania dotyczące jakości wody Instalacje wodociągowe - Wymagania w projektowaniu Zabezpieczenie urządzeń ciepłej wody użytkowej - Wymagania Izolacja cieplna przewodów, armatury i urządzeń Próby Instalację węzła cieplnego poddać próbom na szczelność i wytrzymałość przy ciśnieniach: 4

Projektuje się armaturę kulową kołnierzową lub spawaną [PN16, T max =130 o C] dla rurociągów sieciowych; kołnierzową, spawaną lub gwintową dla rurociągów instalacyjnych c.o. i gwintową dla rurociągów c.

5 po stronie wody sieciowej - 2,0 MPa po stronie instalacyjnej - 0,7 MPa (z odłączonym MWP ) po stronie instalacyjnej c.w. - 0,9 MPa Patrz cz. II Warunków Technicznych Wykonania i odbioru Robót Budowlano- Montażowych poz. 9 oraz PN-92/M , PN-71/B Zagadnienia BHP Elementy urządzeń i rur muszą być zaizolowane. Studzienka w posadzce musi być zabezpieczona przykryciem. Drzwi do pomieszczenia powinny być zamykane od zewnątrz, a od wewnątrz otwierane pod naciskiem. Usytuowanie rur pod przejściami na wysokości min 2,0 m. Wentylacja pomieszczenia węzła powinna zapewniać temp. niższą od 25 o C. Wszystkie prace w węźle należy wykonać pod nadzorem osób posiadających uprawnienia wykonawcze, prace należy prowadzić zgodnie z "Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych " cz. II. "Instalacje sanitarne i przemysłowe". 10. Informacja w sprawie planu BiOZ Zakres robót przy wykonaniu węzła cieplnego wyklucza możliwość przekroczenia warunków wymagalności sporządzenia planu BIOZ określonych w Rozporządzeniu Ministra Infrastruktury z dnia r. Realizowane prace nie stanowią zagrożenia dla bezpieczeństwa i ochrony życia ludzkiego i będą wykonane przez mniej niż 8 pracowników w okresie krótszym niż 30 dni. Opracowanie planu BIOZ jest zbędne. 5

Studzienka w posadzce musi być zabezpieczona przykryciem. Drzwi do pomieszczenia powinny być zamykane od zewnątrz, a od wewnątrz otwierane pod naciskiem.
