1 7 USŁUGI PROJEKTOWO-BUDOWLANE PAWEŁ PIETRZAK Suszec, ul. Modrzewiowa 4 tel , pietrzak.pawel@wp.pl NIP: REGON: PROJEKT BUDOWLANO-WYKONAWCZY WEWNĘTRZNEJ INSTALACJI GAZOWEJ DO BUDYNKU MIESZKALNEGO OBIEKT: ADRES: INWESTOR: Pszczyna ul. Łowiecka 6, 8, dz.nr: 948/6 Administracja Zasobów Komunalnych ul. Dworcowa 30, Pszczyna OPRACOWAŁ: mgr inż. Karol OLEJNICZAK PROJEKTOWAŁ: mgr inż. Paweł PIETRZAK Marzec 2015 OPIS TECHNICZNY

OBIEKT: ADRES: INWESTOR: 43-200 Pszczyna ul. Łowiecka 6, 8, dz.nr: 948/6 Administracja Zasobów Komunalnych ul.

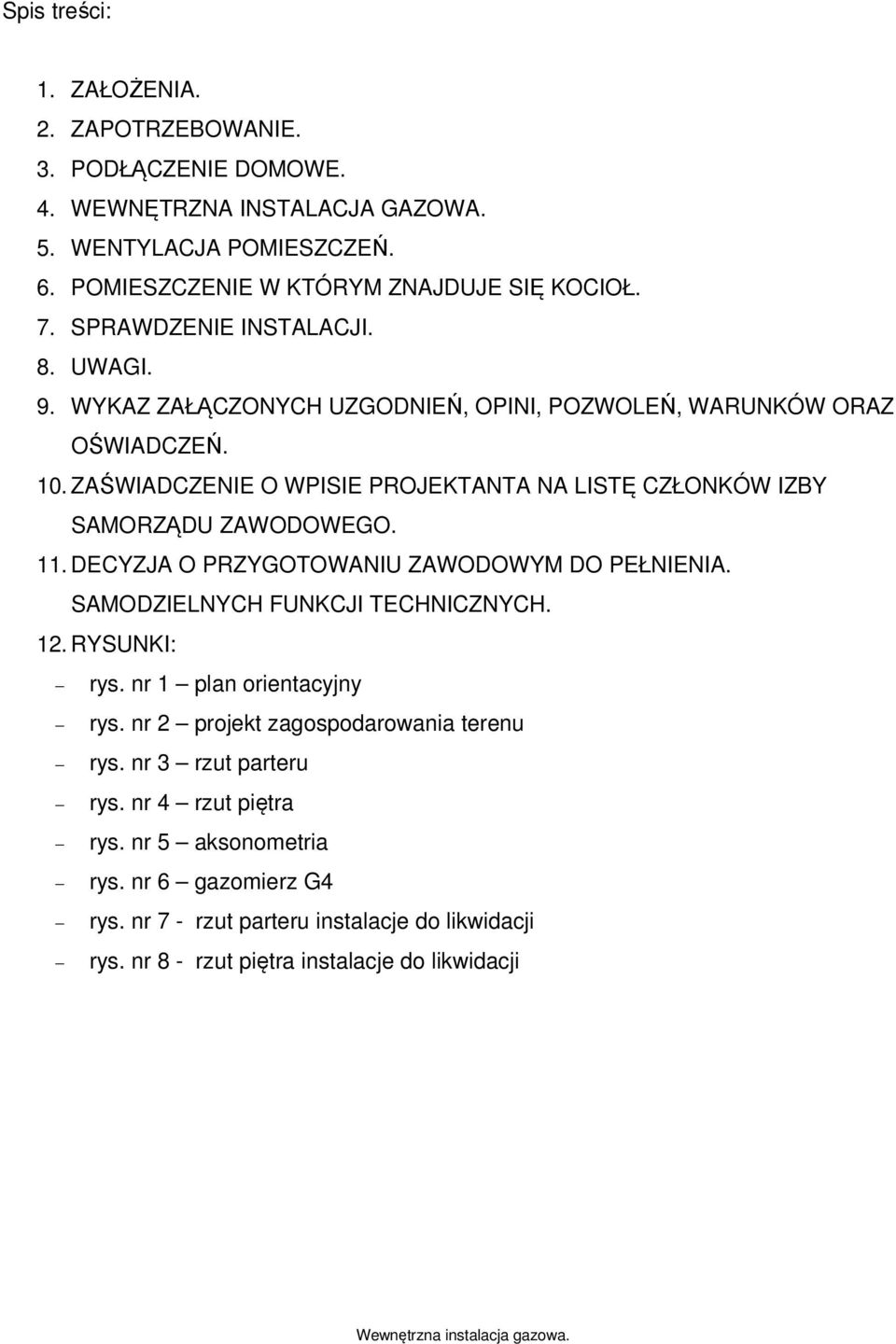

2 Spis treści: 1. ZAŁOŻENIA. 2. ZAPOTRZEBOWANIE. 3. PODŁĄCZENIE DOMOWE. 4. WEWNĘTRZNA INSTALACJA GAZOWA. 5. WENTYLACJA POMIESZCZEŃ. 6. POMIESZCZENIE W KTÓRYM ZNAJDUJE SIĘ KOCIOŁ. 7. SPRAWDZENIE INSTALACJI. 8. UWAGI. 9. WYKAZ ZAŁĄCZONYCH UZGODNIEŃ, OPINI, POZWOLEŃ, WARUNKÓW ORAZ OŚWIADCZEŃ. 10. ZAŚWIADCZENIE O WPISIE PROJEKTANTA NA LISTĘ CZŁONKÓW IZBY SAMORZĄDU ZAWODOWEGO. 11. DECYZJA O PRZYGOTOWANIU ZAWODOWYM DO PEŁNIENIA. SAMODZIELNYCH FUNKCJI TECHNICZNYCH. 12. RYSUNKI: rys. nr 1 plan orientacyjny rys. nr 2 projekt zagospodarowania terenu rys. nr 3 rzut parteru rys. nr 4 rzut piętra rys. nr 5 aksonometria rys. nr 6 gazomierz G4 rys. nr 7 - rzut parteru instalacje do likwidacji rys. nr 8 - rzut piętra instalacje do likwidacji

ZAŚWIADCZENIE O WPISIE PROJEKTANTA NA LISTĘ CZŁONKÓW IZBY SAMORZĄDU ZAWODOWEGO. 11. DECYZJA O PRZYGOTOWANIU ZAWODOWYM DO PEŁNIENIA. SAMODZIELNYCH FUNKCJI TECHNICZNYCH. 12.

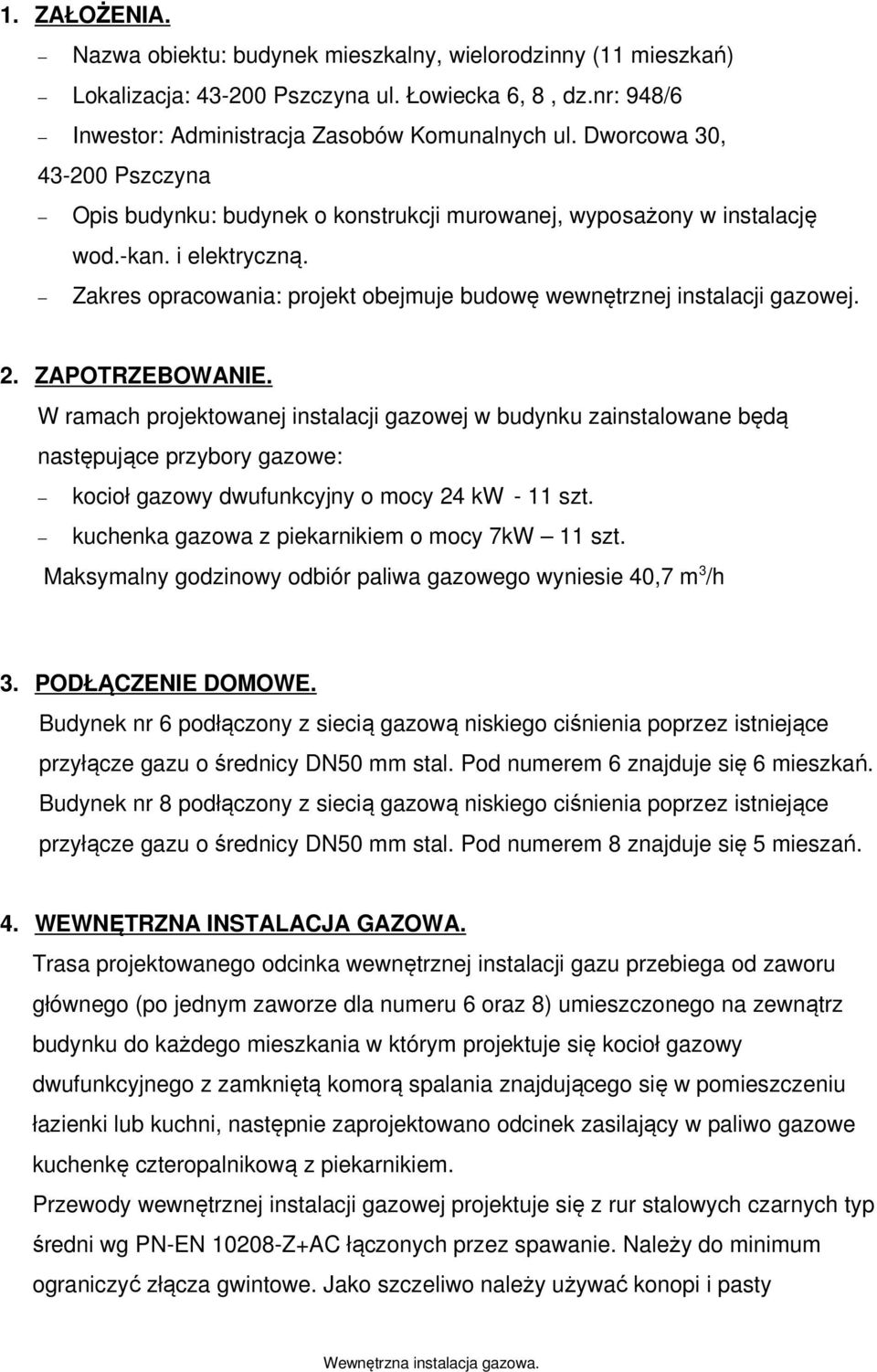

3 1. ZAŁOŻENIA. Nazwa obiektu: budynek mieszkalny, wielorodzinny (11 mieszkań) Lokalizacja: Pszczyna ul. Łowiecka 6, 8, dz.nr: 948/6 Inwestor: Administracja Zasobów Komunalnych ul. Dworcowa 30, Pszczyna Opis budynku: budynek o konstrukcji murowanej, wyposażony w instalację wod.-kan. i elektryczną. Zakres opracowania: projekt obejmuje budowę wewnętrznej instalacji gazowej. 2. ZAPOTRZEBOWANIE. W ramach projektowanej instalacji gazowej w budynku zainstalowane będą następujące przybory gazowe: kocioł gazowy dwufunkcyjny o mocy 24 kw - 11 szt. kuchenka gazowa z piekarnikiem o mocy 7kW 11 szt. Maksymalny godzinowy odbiór paliwa gazowego wyniesie 40,7 m 3 /h 3. PODŁĄCZENIE DOMOWE. Budynek nr 6 podłączony z siecią gazową niskiego ciśnienia poprzez istniejące przyłącze gazu o średnicy DN50 mm stal. Pod numerem 6 znajduje się 6 mieszkań. Budynek nr 8 podłączony z siecią gazową niskiego ciśnienia poprzez istniejące przyłącze gazu o średnicy DN50 mm stal. Pod numerem 8 znajduje się 5 mieszań. 4. WEWNĘTRZNA INSTALACJA GAZOWA. Trasa projektowanego odcinka wewnętrznej instalacji gazu przebiega od zaworu głównego (po jednym zaworze dla numeru 6 oraz 8) umieszczonego na zewnątrz budynku do każdego mieszkania w którym projektuje się kocioł gazowy dwufunkcyjnego z zamkniętą komorą spalania znajdującego się w pomieszczeniu łazienki lub kuchni, następnie zaprojektowano odcinek zasilający w paliwo gazowe kuchenkę czteropalnikową z piekarnikiem. Przewody wewnętrznej instalacji gazowej projektuje się z rur stalowych czarnych typ średni wg PN-EN Z+AC łączonych przez spawanie. Należy do minimum ograniczyć złącza gwintowe. Jako szczeliwo należy używać konopi i pasty

2. ZAPOTRZEBOWANIE. W ramach projektowanej instalacji gazowej w budynku zainstalowane będą następujące przybory gazowe: kocioł gazowy dwufunkcyjny o mocy 24 kw - 11 szt.

4 uszczelniającej. Miejsca spawania powinny być dokładnie oczyszczone z rdzy i brudu. Przy prowadzeniu przewodu instalacji gazu należy zachować odległości poziome i pionowe zgodnie z PN-91 M i Rozporządzeniem Ministra Gospodarki z dnia 30 lipca 2001 r. w sprawie warunków jakim powinny odpowiadać sieci gazowe / Dz. U. Nr 97 poz /. Minimalne odległości przewodów gazowych wynoszą: od poziomych przewodów wod.-kan cm od poziomych przewodów c.o cm od pionowych przewodów wod.-kan cm od iskrzących urządzeń instalacji elektrycznej - 60 cm Spawanie instalacji gazowych powinno być wykonane przez spawaczy o wysokich kwalifikacjach zawodowych. Złącza gwintowane używać i stosować głównie dla umożliwienia wmontowania kurków gazowych oraz podłączenia gazomierza i przyborów gazowych. Przewody w budynku układać nad tynkiem o odległości 2 cm na kondygnacjach nadziemnych, a w piwnicy 3 cm mocujące je hakami co 1,5-2,0 metry. Przejścia przez ściany i stropy projektuje się w rurach ochronnych o dwie średnice większych od przewodu. Przestrzeń uszczelnić elastycznym nie powodującym korozji szczeliwem. Projektowane połączenie przyborów gazowych z wewnętrzną instalacją przy pomocy dwuzłączek lub długiego gwintu ( na sztywno ). Spadek przewodów 0,4 % utrzymać w kierunku przyborów. Podłączenie gazomierza do instalacji gazowej należy do dostawcy gazu. Wykonawca ma obowiązek takiego wykonania przewodów podłączeniowych, aby gazomierz można było wmontować lub wymontować bez usuwania i zmiany przewodów a same przewody po zdjęciu gazomierza zamykać gwintowanymi korkami. Długość przewodu od gazomierza do przyboru gazowego nie może być mniejsza niż 3,0 m. Przed przyborami zamontować kurki gazowe. Roboty ziemne wykonywać zgodnie z warunkami podanymi w Rozporządzeniu Ministra Infrastruktury z dnia r. ( Dz. U. nr 47 z dnia r. poz. 401). Wykonując instalację gazową należy zachować średnice podane w rysunku na rozwinięciu aksonometrycznym.

w sprawie warunków jakim powinny odpowiadać sieci gazowe / Dz. U. Nr 97 poz. 1055 /. Minimalne odległości przewodów gazowych wynoszą: od poziomych przewodów wod.-kan. - 15 cm od poziomych przewodów c.

5 5. WENTYLACJA POMIESZCZEŃ. Pomieszczenia wyposażone w przybory gazowe winny posiadać oddzielny przewód wentylacji wyprowadzony nad dach budynku. Przewody wentylacyjne powinny mieć przekrój 14x14 cm wyposażone w kratkę wentylacyjną usytuowaną na wysokości min.20 cm od sufitu. W celu zapewnienia prawidłowej wentylacji z pomieszczeń, w których zlokalizowano urządzenia gazowe, w drzwiach do tych pomieszczeń wykonać otwory o łącznej powierzchni min. 200 cm 2 umieszczone w dolnej części drzwi. Montaż kotła oraz kuchenki gazowej wykonywać wg instrukcji montażu kotłów oraz kuchenek gazowych podanych przez producentów tych urządzeń. Wszystkie zainstalowane urządzenia jak i armatura i złączki muszą posiadać atest energetyczny oraz znak bezpieczeństwa B. 6. POMIESZCZENIE W KTÓRYCH ZNAJDUJE SIĘ KOCIOŁ. Wg obowiązujących norm PN-59/B-10425, przewód spalinowy powinien mieć wymiary 14x14 cm. Przewód spalin dla kotła powinien posiadać przekrój w zależności od ilości przepływu spalin, oporu przepływu oraz warunków ciągu kominowego. Przekrój ten powinien być co najmniej równy przekrojowi przewodu przy wylocie spalin z paleniska. Maksymalna długość przewodu spalinowego poziomego łączącego kocioł gazowy z kominem wynosi 2 m ze spadkiem 5% w kierunku kotła. Ponadto w przewodzie kominowo-spalinowym projektuje się rurę ze stali kwasoodpornej Ø180 mm w celu zabezpieczenia przewodu. Wysokość pomieszczenia min.2,2m. Drzwi w pomieszczeniu, w którym zabudowane są urządzenia gazowe powinny otwierać się na zewnątrz, gniazdka i wyłączniki elektryczne należy montować przeciwiskrowe. 7. SPRAWDZANIE INSTALACJI. Instalacja gazowa winna być sprawdzona przed pomalowaniem przez wykonawcę w obecności dostawcy gazu. Jednym z warunków rozpoczęcia prób szczelności instalacji jest dostarczenie zaświadczenia kominiarskiego w badaniu sprawności przewodów wentylacyjnych i spalinowych, wystawionego przez uprawnionego kominiarza. Próbę szczelności przeprowadzić osobno dla przewodu do gazomierza, osobno za gazomierzem przy pomocy powietrza o ciśnieniu 0,5 atm. przy czym w ciągu 0,5

W celu zapewnienia prawidłowej wentylacji z pomieszczeń, w których zlokalizowano urządzenia gazowe, w drzwiach do tych pomieszczeń wykonać otwory o łącznej powierzchni min.

6 godz. manometr rtęciowy nie może wskazać spadku ciśnienia. Jeżeli trzykrotna próba da wynik ujemny instalację należy wykonać od nowa. 8. UWAGI. Wykonanie instalacji gazowej musi odpowiadać Rozporządzeniu Ministra Gospodarki z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać sieci gazowe. Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. Budynek jest wpisany do rejestru zabytków i projekt należy uzgodnić z Wojewódzkim Konserwatorem Zabytków w Katowicach. Dopuszcza się wykonanie wewnętrznej instalacji gazu z w pomieszczeniach mieszkalnych z rur miedzianych bez szwu w stanie twardym łączone przez zaciskanie. Pozostała część instalacji gazowej (korytarze, ciągi komunikacyjne, piony) musi być wykonana z rur stalowych bez szwu. Instalacja gazowa z rur miedzianych w mieszkaniach musi być zgodna z normami normą PN-EN 1057:1999 Miedź i stopy miedzi oraz normą DIN 1786 i Rury powinny mieć pozytywną opinię: - COBRTI Instal w Warszawie - Instytutu Nafty i gazu w Krakowie

Rozporządzenie Ministra Infrastruktury z dnia 12.04.2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. Rozporządzenie Ministra Infrastruktury z dnia 06.

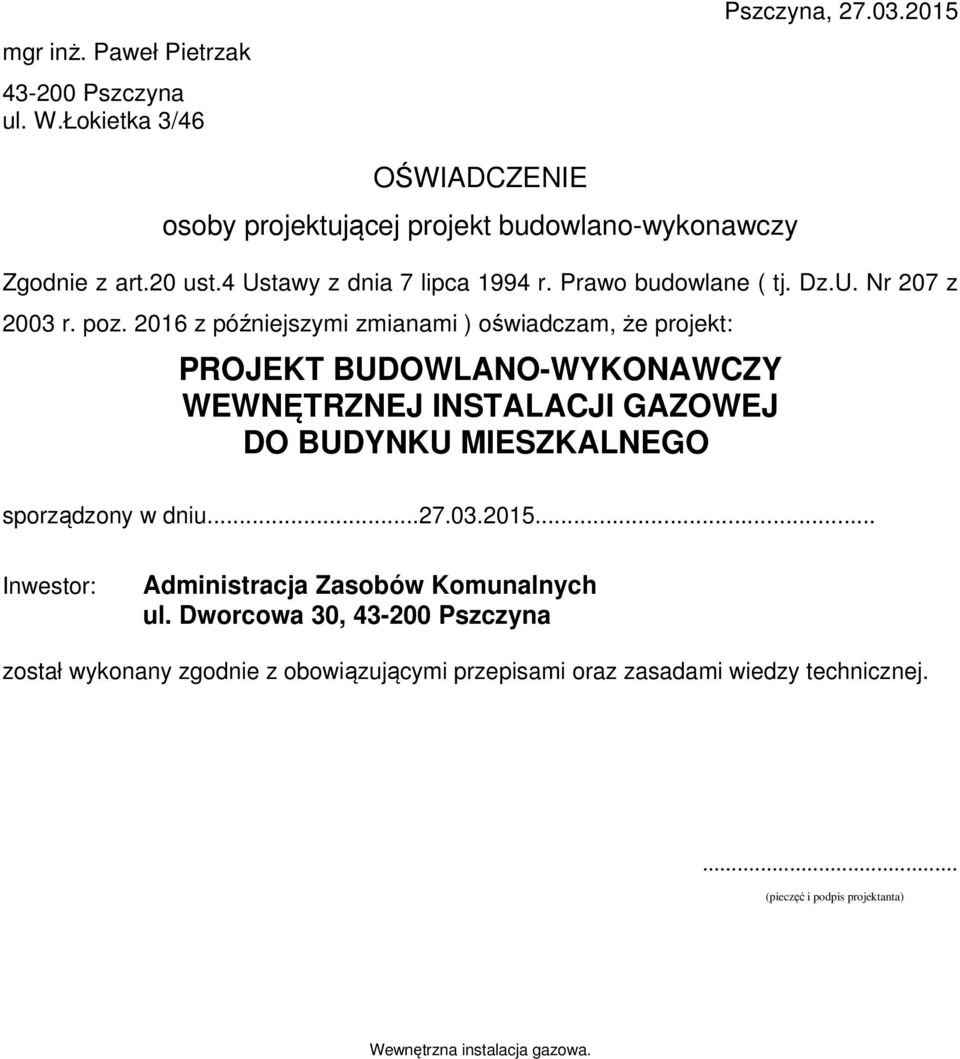

7 mgr inż. Paweł Pietrzak Pszczyna ul. W.Łokietka 3/46 Pszczyna, OŚWIADCZENIE osoby projektującej projekt budowlano-wykonawczy Zgodnie z art.20 ust.4 Ustawy z dnia 7 lipca 1994 r. Prawo budowlane ( tj. Dz.U. Nr 207 z 2003 r. poz z późniejszymi zmianami ) oświadczam, że projekt: PROJEKT BUDOWLANO-WYKONAWCZY WEWNĘTRZNEJ INSTALACJI GAZOWEJ DO BUDYNKU MIESZKALNEGO sporządzony w dniu Inwestor: Administracja Zasobów Komunalnych ul. Dworcowa 30, Pszczyna został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.... (pieczęć i podpis projektanta)

poz. 2016 z późniejszymi zmianami ) oświadczam, że projekt: PROJEKT BUDOWLANO-WYKONAWCZY WEWNĘTRZNEJ INSTALACJI GAZOWEJ DO BUDYNKU MIESZKALNEGO
