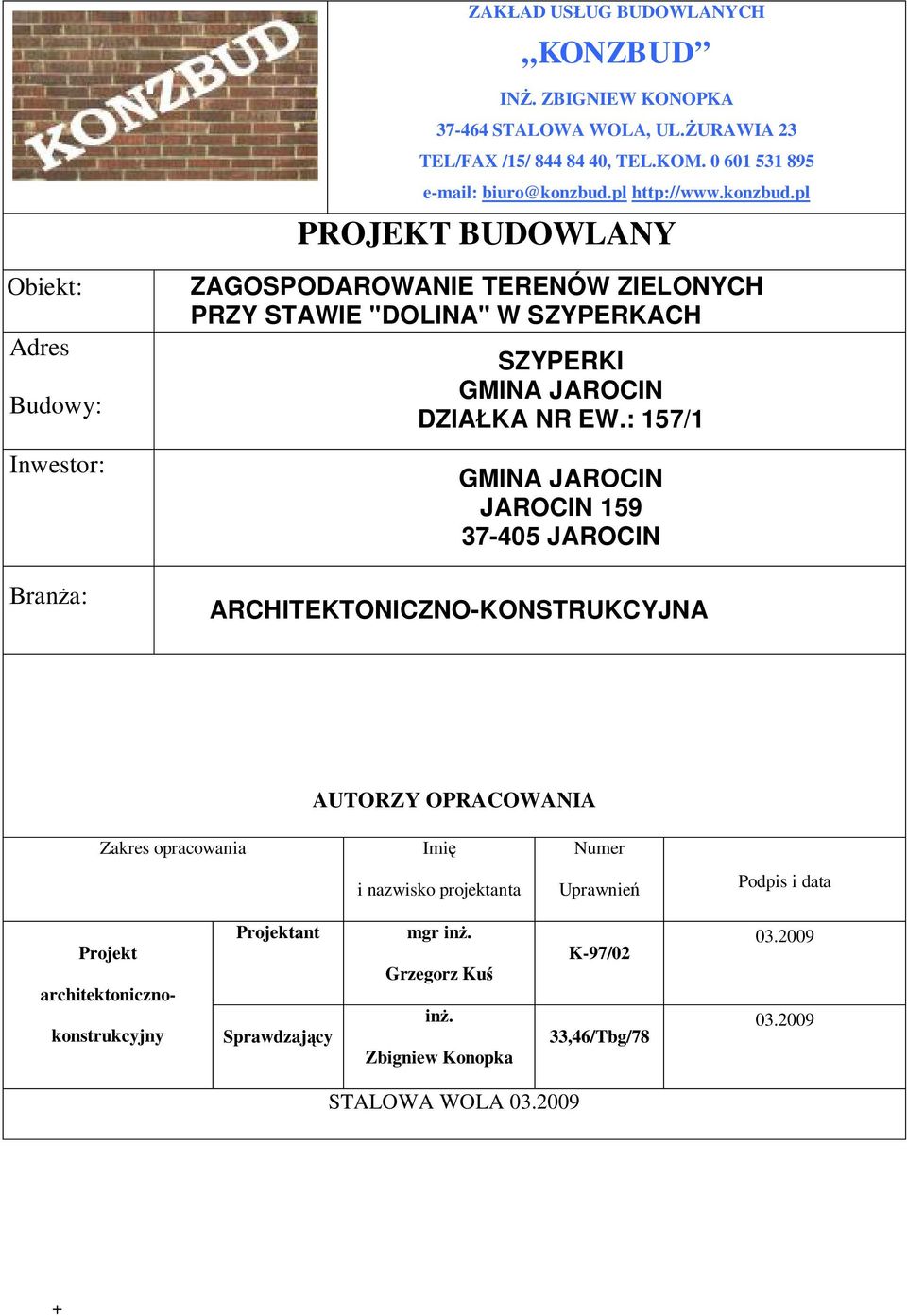

1 ZAK AD US UG BUDOWLANYCH KONZBUD IN. ZBIGNIEW KONOPKA STALOWA WOLA, UL. URAWIA 23 TEL/FAX /15/ , TEL.KOM biuro@konzbud.pl PROJEKT BUDOWLANY Obiekt: Adres Budowy: Inwestor: Bran a: ZAGOSPODAROWANIE TERENÓW ZIELONYCH PRZY STAWIE "DOLINA" W SZYPERKACH SZYPERKI GMINA JAROCIN DZIA KA NR EW.: 157/1 GMINA JAROCIN JAROCIN JAROCIN ARCHITEKTONICZNO-KONSTRUKCYJNA AUTORZY OPRACOWANIA Zakres opracowania Imi Numer i nazwisko projektanta Uprawnie Podpis i data Projekt architektonicznokonstrukcyjny Projektant Sprawdzaj cy mgr in. Grzegorz Ku in. Zbigniew Konopka K-97/02 33,46/Tbg/ STALOWA WOLA

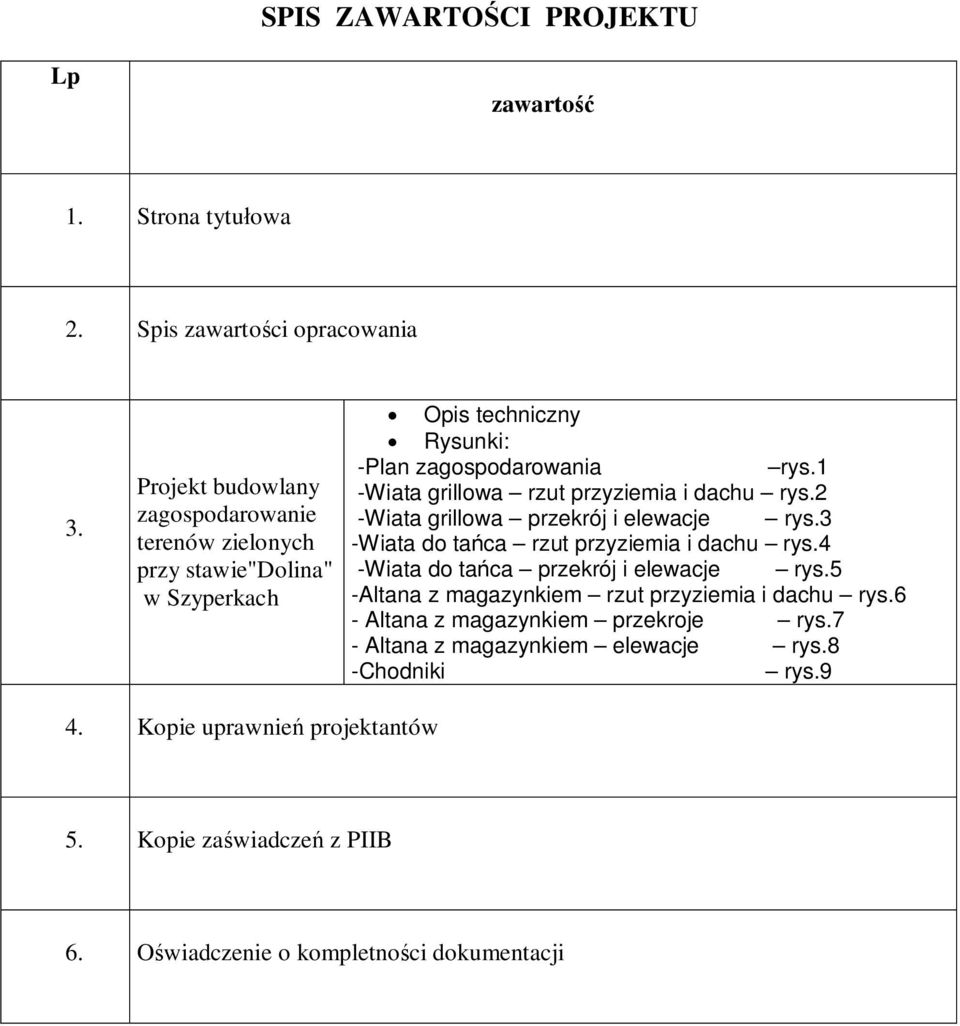

2 SPIS ZAWARTO CI PROJEKTU Lp zawarto 1. Strona tytu owa 2. Spis zawarto ci opracowania 3. Projekt budowlany zagospodarowanie terenów zielonych przy stawie"dolina" w Szyperkach Opis techniczny Rysunki: -Plan zagospodarowania rys.1 -Wiata grillowa rzut przyziemia i dachu rys.2 -Wiata grillowa przekrój i elewacje rys.3 -Wiata do ta ca rzut przyziemia i dachu rys.4 -Wiata do ta ca przekrój i elewacje rys.5 -Altana z magazynkiem rzut przyziemia i dachu rys.6 - Altana z magazynkiem przekroje rys.7 - Altana z magazynkiem elewacje rys.8 -Chodniki rys.9 4. Kopie uprawnie projektantów 5. Kopie za wiadcze z PIIB 6. O wiadczenie o kompletno ci dokumentacji

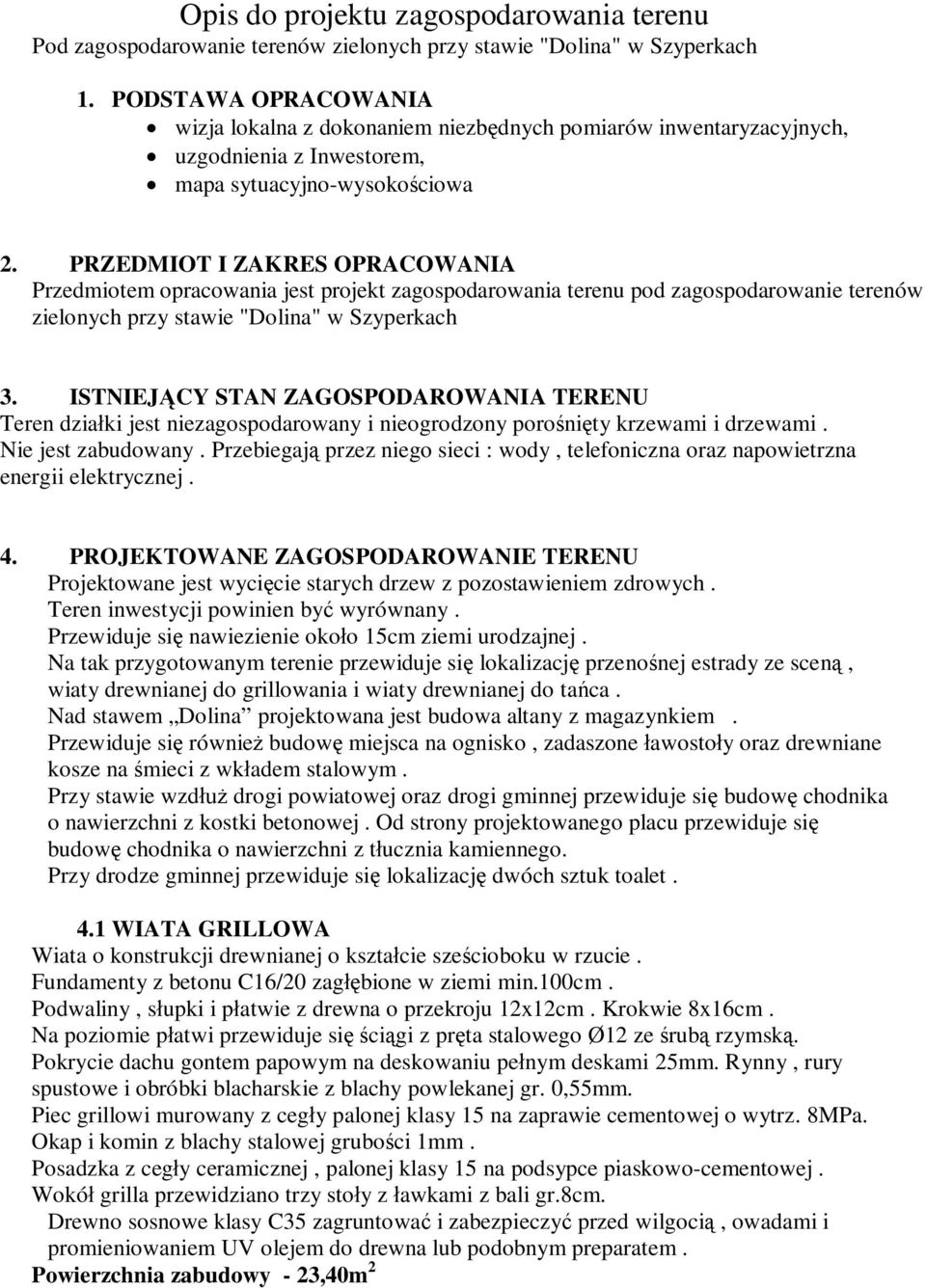

3 Opis do projektu zagospodarowania terenu Pod zagospodarowanie terenów zielonych przy stawie "Dolina" w Szyperkach 1. PODSTAWA OPRACOWANIA wizja lokalna z dokonaniem niezb dnych pomiarów inwentaryzacyjnych, uzgodnienia z Inwestorem, mapa sytuacyjno-wysoko ciowa 2. PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem opracowania jest projekt zagospodarowania terenu pod zagospodarowanie terenów zielonych przy stawie "Dolina" w Szyperkach 3. ISTNIEJ CY STAN ZAGOSPODAROWANIA TERENU Teren dzia ki jest niezagospodarowany i nieogrodzony poro ni ty krzewami i drzewami. Nie jest zabudowany. Przebiegaj przez niego sieci : wody, telefoniczna oraz napowietrzna energii elektrycznej. 4. PROJEKTOWANE ZAGOSPODAROWANIE TERENU Projektowane jest wyci cie starych drzew z pozostawieniem zdrowych. Teren inwestycji powinien by wyrównany. Przewiduje si nawiezienie oko o 15cm ziemi urodzajnej. Na tak przygotowanym terenie przewiduje si lokalizacj przeno nej estrady ze scen, wiaty drewnianej do grillowania i wiaty drewnianej do ta ca. Nad stawem Dolina projektowana jest budowa altany z magazynkiem. Przewiduje si równie budow miejsca na ognisko, zadaszone awosto y oraz drewniane kosze na mieci z wk adem stalowym. Przy stawie wzd drogi powiatowej oraz drogi gminnej przewiduje si budow chodnika o nawierzchni z kostki betonowej. Od strony projektowanego placu przewiduje si budow chodnika o nawierzchni z t ucznia kamiennego. Przy drodze gminnej przewiduje si lokalizacj dwóch sztuk toalet. 4.1 WIATA GRILLOWA Wiata o konstrukcji drewnianej o kszta cie sze cioboku w rzucie. Fundamenty z betonu C16/20 zag bione w ziemi min.100cm. Podwaliny, s upki i p atwie z drewna o przekroju 12x12cm. Krokwie 8x16cm. Na poziomie p atwi przewiduje si ci gi z pr ta stalowego Ø12 ze rub rzymsk. Pokrycie dachu gontem papowym na deskowaniu pe nym deskami 25mm. Rynny, rury spustowe i obróbki blacharskie z blachy powlekanej gr. 0,55mm. Piec grillowi murowany z ceg y palonej klasy 15 na zaprawie cementowej o wytrz. 8MPa. Okap i komin z blachy stalowej grubo ci 1mm. Posadzka z ceg y ceramicznej, palonej klasy 15 na podsypce piaskowo-cementowej. Wokó grilla przewidziano trzy sto y z awkami z bali gr.8cm. Drewno sosnowe klasy C35 zagruntowa i zabezpieczy przed wilgoci, owadami i promieniowaniem UV olejem do drewna lub podobnym preparatem. Powierzchnia zabudowy - 23,40m 2

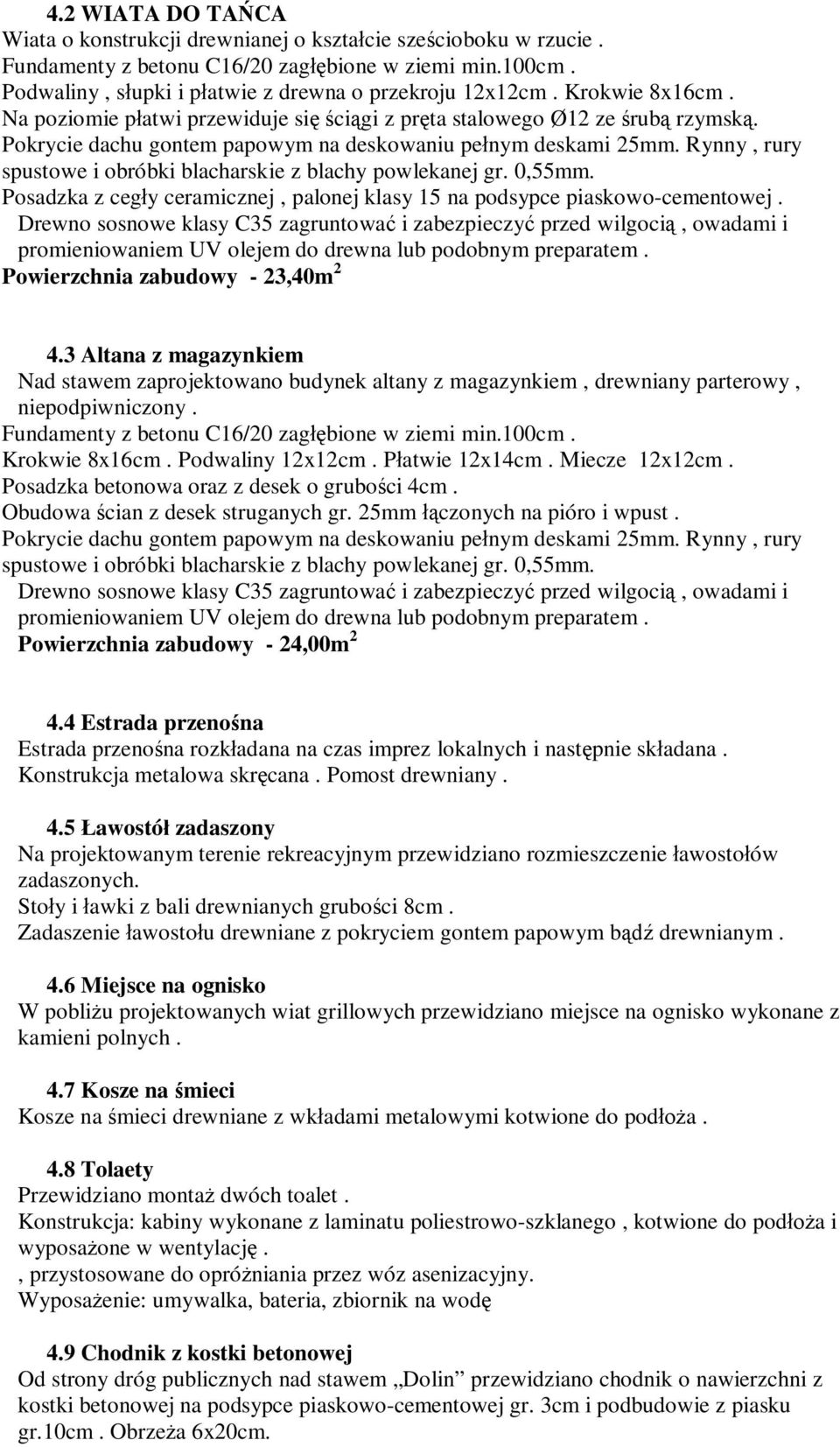

4 4.2 WIATA DO TA CA Wiata o konstrukcji drewnianej o kszta cie sze cioboku w rzucie. Fundamenty z betonu C16/20 zag bione w ziemi min.100cm. Podwaliny, s upki i p atwie z drewna o przekroju 12x12cm. Krokwie 8x16cm. Na poziomie p atwi przewiduje si ci gi z pr ta stalowego Ø12 ze rub rzymsk. Pokrycie dachu gontem papowym na deskowaniu pe nym deskami 25mm. Rynny, rury spustowe i obróbki blacharskie z blachy powlekanej gr. 0,55mm. Posadzka z ceg y ceramicznej, palonej klasy 15 na podsypce piaskowo-cementowej. Drewno sosnowe klasy C35 zagruntowa i zabezpieczy przed wilgoci, owadami i promieniowaniem UV olejem do drewna lub podobnym preparatem. Powierzchnia zabudowy - 23,40m Altana z magazynkiem Nad stawem zaprojektowano budynek altany z magazynkiem, drewniany parterowy, niepodpiwniczony. Fundamenty z betonu C16/20 zag bione w ziemi min.100cm. Krokwie 8x16cm. Podwaliny 12x12cm. P atwie 12x14cm. Miecze 12x12cm. Posadzka betonowa oraz z desek o grubo ci 4cm. Obudowa cian z desek struganych gr. 25mm czonych na pióro i wpust. Pokrycie dachu gontem papowym na deskowaniu pe nym deskami 25mm. Rynny, rury spustowe i obróbki blacharskie z blachy powlekanej gr. 0,55mm. Drewno sosnowe klasy C35 zagruntowa i zabezpieczy przed wilgoci, owadami i promieniowaniem UV olejem do drewna lub podobnym preparatem. Powierzchnia zabudowy - 24,00m Estrada przeno na Estrada przeno na rozk adana na czas imprez lokalnych i nast pnie sk adana. Konstrukcja metalowa skr cana. Pomost drewniany. 4.5 awostó zadaszony Na projektowanym terenie rekreacyjnym przewidziano rozmieszczenie awosto ów zadaszonych. Sto y i awki z bali drewnianych grubo ci 8cm. Zadaszenie awosto u drewniane z pokryciem gontem papowym b drewnianym. 4.6 Miejsce na ognisko W pobli u projektowanych wiat grillowych przewidziano miejsce na ognisko wykonane z kamieni polnych. 4.7 Kosze na mieci Kosze na mieci drewniane z wk adami metalowymi kotwione do pod a. 4.8 Tolaety Przewidziano monta dwóch toalet. Konstrukcja: kabiny wykonane z laminatu poliestrowo-szklanego, kotwione do pod a i wyposa one w wentylacj., przystosowane do opró niania przez wóz asenizacyjny. Wyposa enie: umywalka, bateria, zbiornik na wod 4.9 Chodnik z kostki betonowej Od strony dróg publicznych nad stawem Dolin przewidziano chodnik o nawierzchni z kostki betonowej na podsypce piaskowo-cementowej gr. 3cm i podbudowie z piasku gr.10cm. Obrze a 6x20cm.

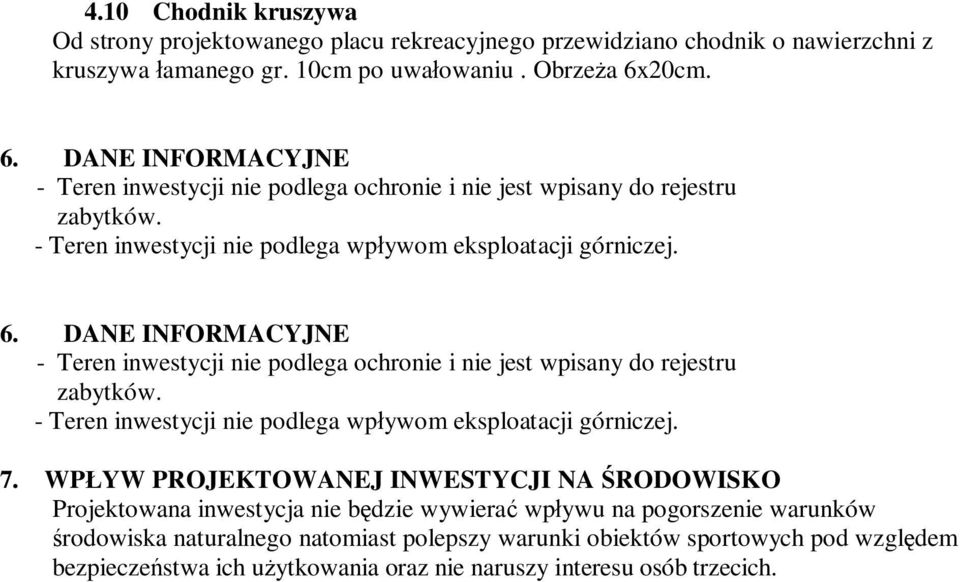

5 4.10 Chodnik kruszywa Od strony projektowanego placu rekreacyjnego przewidziano chodnik o nawierzchni z kruszywa amanego gr. 10cm po uwa owaniu. Obrze a 6x20cm. 6. DANE INFORMACYJNE - Teren inwestycji nie podlega ochronie i nie jest wpisany do rejestru zabytków. - Teren inwestycji nie podlega wp ywom eksploatacji górniczej. 6. DANE INFORMACYJNE - Teren inwestycji nie podlega ochronie i nie jest wpisany do rejestru zabytków. - Teren inwestycji nie podlega wp ywom eksploatacji górniczej. 7. WP YW PROJEKTOWANEJ INWESTYCJI NA RODOWISKO Projektowana inwestycja nie b dzie wywiera wp ywu na pogorszenie warunków rodowiska naturalnego natomiast polepszy warunki obiektów sportowych pod wzgl dem bezpiecze stwa ich u ytkowania oraz nie naruszy interesu osób trzecich.

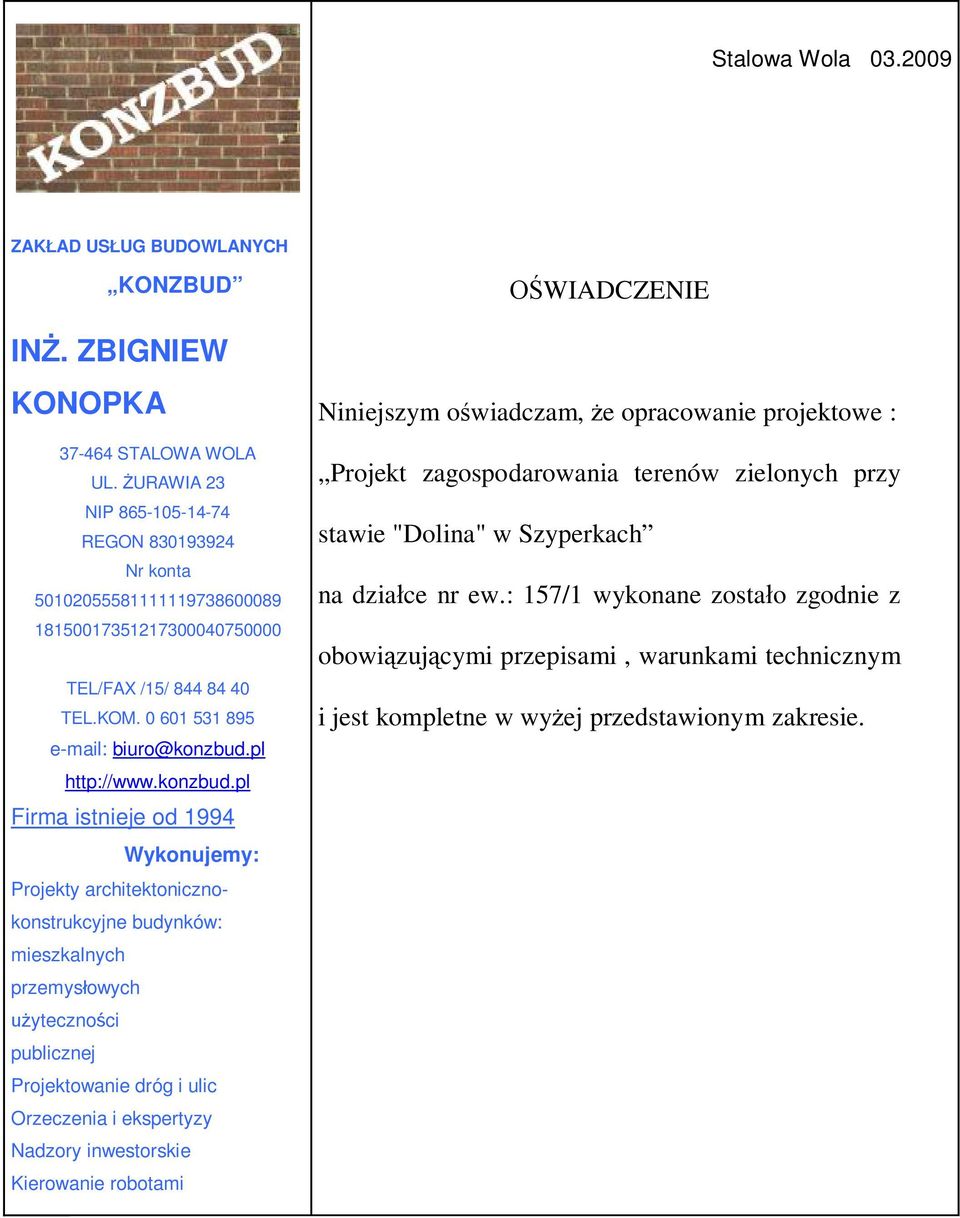

6 Stalowa Wola ZAK AD US UG BUDOWLANYCH KONZBUD IN. ZBIGNIEW KONOPKA STALOWA WOLA UL. URAWIA 23 NIP REGON Nr konta TEL/FAX /15/ TEL.KOM biuro@konzbud.pl Firma istnieje od 1994 Wykonujemy: Projekty architektonicznokonstrukcyjne budynków: mieszkalnych przemys owych yteczno ci publicznej Projektowanie dróg i ulic Orzeczenia i ekspertyzy Nadzory inwestorskie Kierowanie robotami WIADCZENIE Niniejszym o wiadczam, e opracowanie projektowe : Projekt zagospodarowania terenów zielonych przy stawie "Dolina" w Szyperkach na dzia ce nr ew.: 157/1 wykonane zosta o zgodnie z obowi zuj cymi przepisami, warunkami technicznym i jest kompletne w wy ej przedstawionym zakresie.
