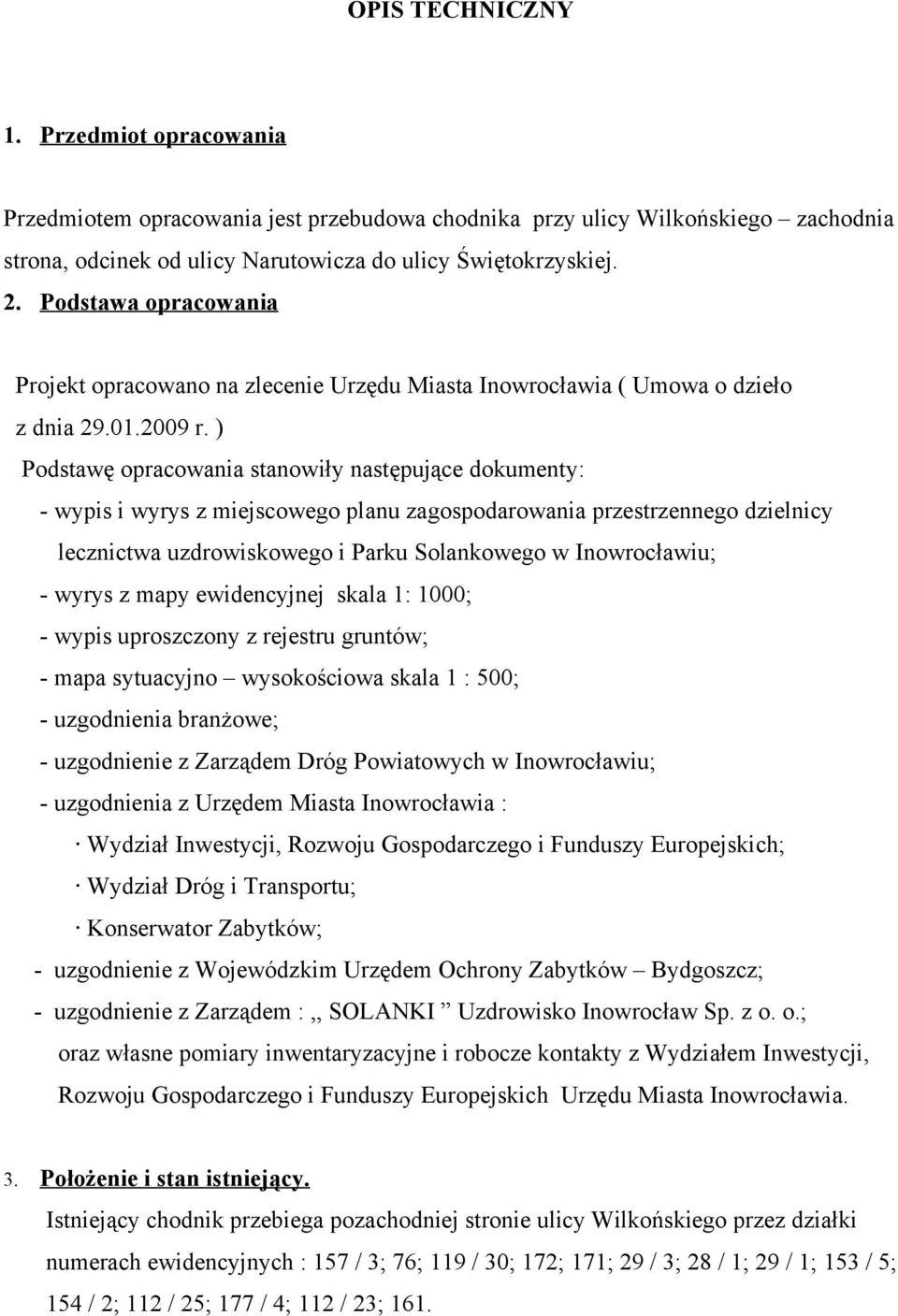

1 OPIS TECHNICZNY 1. Przedmiot opracowania Przedmiotem opracowania jest przebudowa chodnika przy ulicy Wilkońskiego zachodnia strona, odcinek od ulicy Narutowicza do ulicy Świętokrzyskiej. 2. Podstawa opracowania Projekt opracowano na zlecenie Urzędu Miasta Inowrocławia ( Umowa o dzieło z dnia r. ) Podstawę opracowania stanowiły następujące dokumenty: - wypis i wyrys z miejscowego planu zagospodarowania przestrzennego dzielnicy lecznictwa uzdrowiskowego i Parku Solankowego w Inowrocławiu; - wyrys z mapy ewidencyjnej skala 1: 1000; - wypis uproszczony z rejestru gruntów; - mapa sytuacyjno wysokościowa skala 1 : 500; - uzgodnienia branżowe; - uzgodnienie z Zarządem Dróg Powiatowych w Inowrocławiu; - uzgodnienia z Urzędem Miasta Inowrocławia : Wydział Inwestycji, Rozwoju Gospodarczego i Funduszy Europejskich; Wydział Dróg i Transportu; Konserwator Zabytków; - uzgodnienie z Wojewódzkim Urzędem Ochrony Zabytków Bydgoszcz; - uzgodnienie z Zarządem :,, SOLANKI Uzdrowisko Inowrocław Sp. z o. o.; oraz własne pomiary inwentaryzacyjne i robocze kontakty z Wydziałem Inwestycji, Rozwoju Gospodarczego i Funduszy Europejskich Urzędu Miasta Inowrocławia. 3. Położenie i stan istniejący. Istniejący chodnik przebiega pozachodniej stronie ulicy Wilkońskiego przez działki numerach ewidencyjnych : 157 / 3; 76; 119 / 30; 172; 171; 29 / 3; 28 / 1; 29 / 1; 153 / 5; 154 / 2; 112 / 25; 177 / 4; 112 / 23; 161.

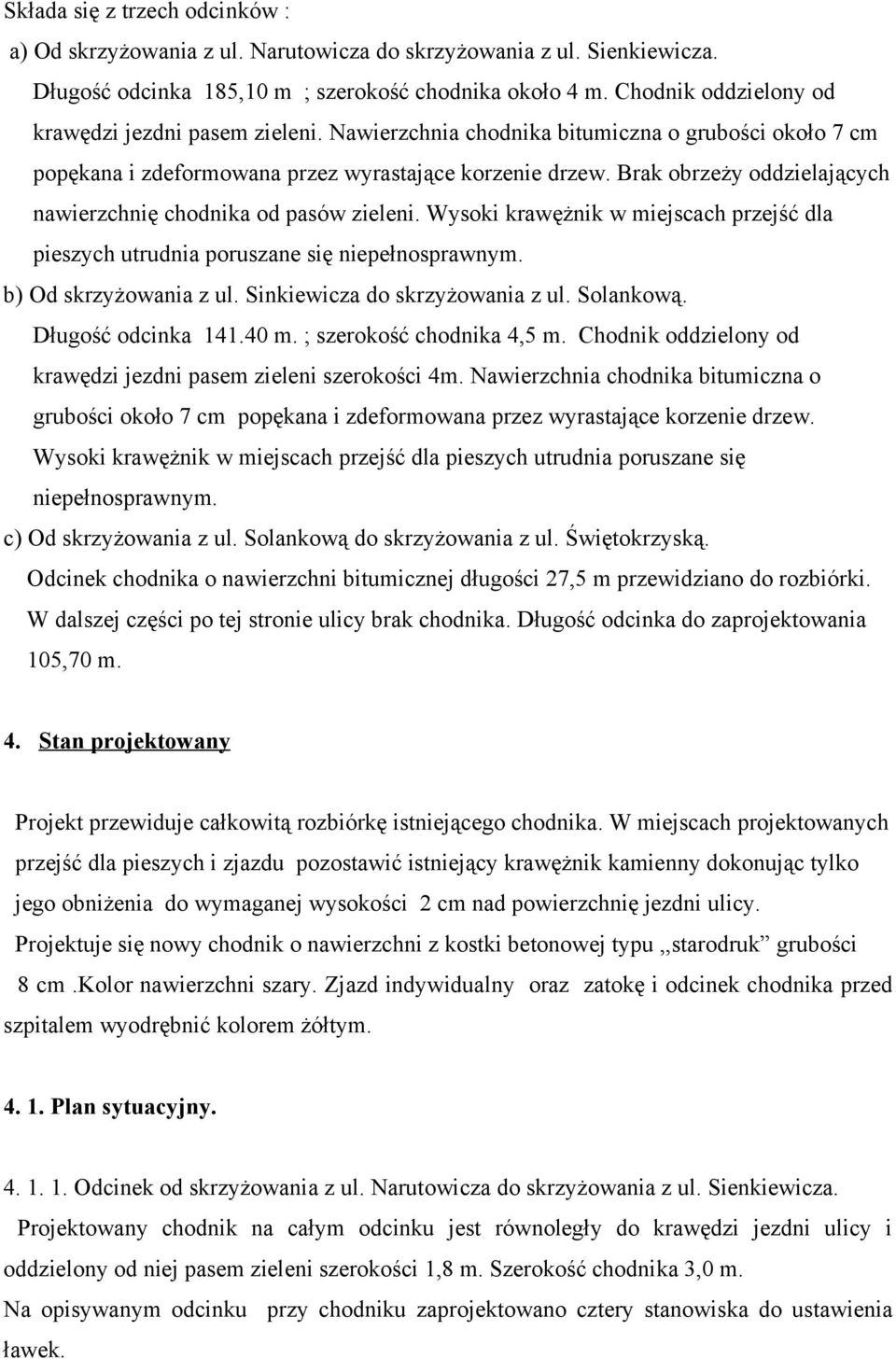

2 Składa się z trzech odcinków : a) Od skrzyżowania z ul. Narutowicza do skrzyżowania z ul. Sienkiewicza. Długość odcinka 185,10 m ; szerokość chodnika około 4 m. Chodnik oddzielony od krawędzi jezdni pasem zieleni. Nawierzchnia chodnika bitumiczna o grubości około 7 cm popękana i zdeformowana przez wyrastające korzenie drzew. Brak obrzeży oddzielających nawierzchnię chodnika od pasów zieleni. Wysoki krawężnik w miejscach przejść dla pieszych utrudnia poruszane się niepełnosprawnym. b) Od skrzyżowania z ul. Sinkiewicza do skrzyżowania z ul. Solankową. Długość odcinka m. ; szerokość chodnika 4,5 m. Chodnik oddzielony od krawędzi jezdni pasem zieleni szerokości 4m. Nawierzchnia chodnika bitumiczna o grubości około 7 cm popękana i zdeformowana przez wyrastające korzenie drzew. Wysoki krawężnik w miejscach przejść dla pieszych utrudnia poruszane się niepełnosprawnym. c) Od skrzyżowania z ul. Solankową do skrzyżowania z ul. Świętokrzyską. Odcinek chodnika o nawierzchni bitumicznej długości 27,5 m przewidziano do rozbiórki. W dalszej części po tej stronie ulicy brak chodnika. Długość odcinka do zaprojektowania 105,70 m. 4. Stan projektowany Projekt przewiduje całkowitą rozbiórkę istniejącego chodnika. W miejscach projektowanych przejść dla pieszych i zjazdu pozostawić istniejący krawężnik kamienny dokonując tylko jego obniżenia do wymaganej wysokości 2 cm nad powierzchnię jezdni ulicy. Projektuje się nowy chodnik o nawierzchni z kostki betonowej typu,,starodruk grubości 8 cm.kolor nawierzchni szary. Zjazd indywidualny oraz zatokę i odcinek chodnika przed szpitalem wyodrębnić kolorem żółtym Plan sytuacyjny Odcinek od skrzyżowania z ul. Narutowicza do skrzyżowania z ul. Sienkiewicza. Projektowany chodnik na całym odcinku jest równoległy do krawędzi jezdni ulicy i oddzielony od niej pasem zieleni szerokości 1,8 m. Szerokość chodnika 3,0 m. Na opisywanym odcinku przy chodniku zaprojektowano cztery stanowiska do ustawienia ławek.

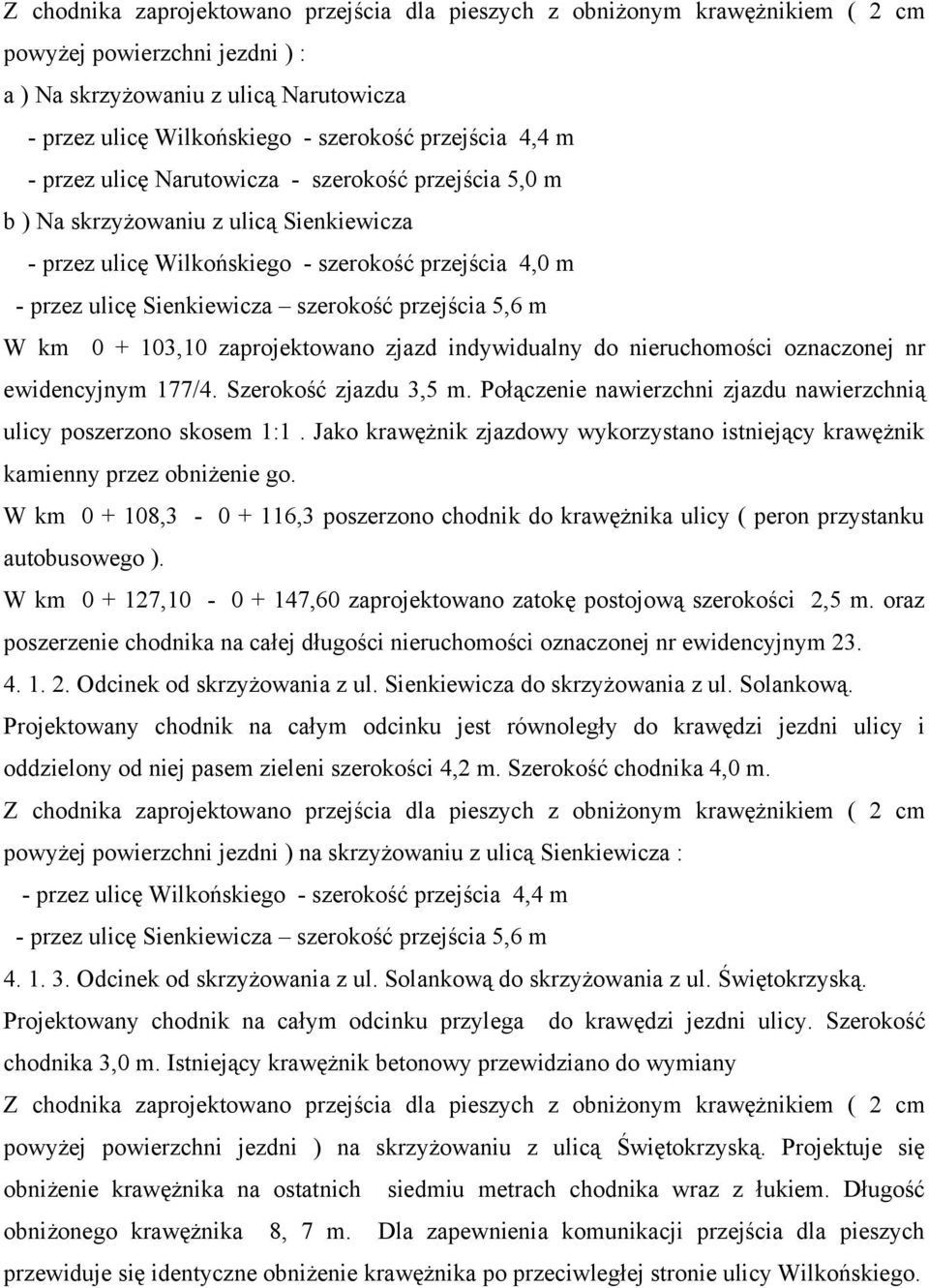

3 Z chodnika zaprojektowano przejścia dla pieszych z obniżonym krawężnikiem ( 2 cm powyżej powierzchni jezdni ) : a ) Na skrzyżowaniu z ulicą Narutowicza - przez ulicę Wilkońskiego - szerokość przejścia 4,4 m - przez ulicę Narutowicza - szerokość przejścia 5,0 m b ) Na skrzyżowaniu z ulicą Sienkiewicza - przez ulicę Wilkońskiego - szerokość przejścia 4,0 m - przez ulicę Sienkiewicza szerokość przejścia 5,6 m W km ,10 zaprojektowano zjazd indywidualny do nieruchomości oznaczonej nr ewidencyjnym 177/4. Szerokość zjazdu 3,5 m. Połączenie nawierzchni zjazdu nawierzchnią ulicy poszerzono skosem 1:1. Jako krawężnik zjazdowy wykorzystano istniejący krawężnik kamienny przez obniżenie go. W km , ,3 poszerzono chodnik do krawężnika ulicy ( peron przystanku autobusowego ). W km , ,60 zaprojektowano zatokę postojową szerokości 2,5 m. oraz poszerzenie chodnika na całej długości nieruchomości oznaczonej nr ewidencyjnym Odcinek od skrzyżowania z ul. Sienkiewicza do skrzyżowania z ul. Solankową. Projektowany chodnik na całym odcinku jest równoległy do krawędzi jezdni ulicy i oddzielony od niej pasem zieleni szerokości 4,2 m. Szerokość chodnika 4,0 m. Z chodnika zaprojektowano przejścia dla pieszych z obniżonym krawężnikiem ( 2 cm powyżej powierzchni jezdni ) na skrzyżowaniu z ulicą Sienkiewicza : - przez ulicę Wilkońskiego - szerokość przejścia 4,4 m - przez ulicę Sienkiewicza szerokość przejścia 5,6 m Odcinek od skrzyżowania z ul. Solankową do skrzyżowania z ul. Świętokrzyską. Projektowany chodnik na całym odcinku przylega do krawędzi jezdni ulicy. Szerokość chodnika 3,0 m. Istniejący krawężnik betonowy przewidziano do wymiany Z chodnika zaprojektowano przejścia dla pieszych z obniżonym krawężnikiem ( 2 cm powyżej powierzchni jezdni ) na skrzyżowaniu z ulicą Świętokrzyską. Projektuje się obniżenie krawężnika na ostatnich siedmiu metrach chodnika wraz z łukiem. Długość obniżonego krawężnika 8, 7 m. Dla zapewnienia komunikacji przejścia dla pieszych przewiduje się identyczne obniżenie krawężnika po przeciwległej stronie ulicy Wilkońskiego.

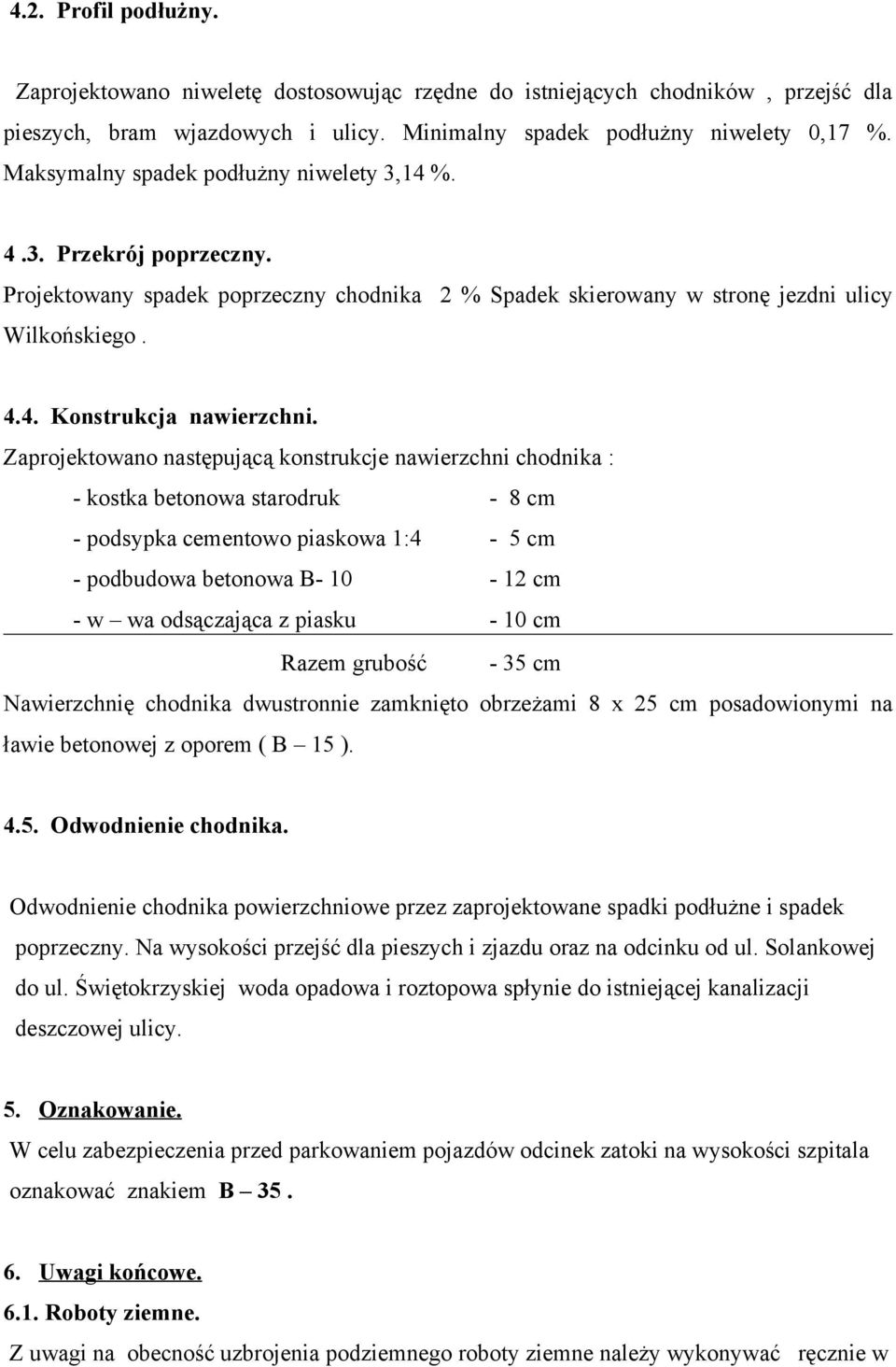

4 4.2. Profil podłużny. Zaprojektowano niweletę dostosowując rzędne do istniejących chodników, przejść dla pieszych, bram wjazdowych i ulicy. Minimalny spadek podłużny niwelety 0,17 %. Maksymalny spadek podłużny niwelety 3,14 % Przekrój poprzeczny. Projektowany spadek poprzeczny chodnika 2 % Spadek skierowany w stronę jezdni ulicy Wilkońskiego Konstrukcja nawierzchni. Zaprojektowano następującą konstrukcje nawierzchni chodnika : - kostka betonowa starodruk - 8 cm - podsypka cementowo piaskowa 1:4-5 cm - podbudowa betonowa B cm - w wa odsączająca z piasku - 10 cm Razem grubość - 35 cm Nawierzchnię chodnika dwustronnie zamknięto obrzeżami 8 x 25 cm posadowionymi na ławie betonowej z oporem ( B 15 ) Odwodnienie chodnika. Odwodnienie chodnika powierzchniowe przez zaprojektowane spadki podłużne i spadek poprzeczny. Na wysokości przejść dla pieszych i zjazdu oraz na odcinku od ul. Solankowej do ul. Świętokrzyskiej woda opadowa i roztopowa spłynie do istniejącej kanalizacji deszczowej ulicy. 5. Oznakowanie. W celu zabezpieczenia przed parkowaniem pojazdów odcinek zatoki na wysokości szpitala oznakować znakiem B Uwagi końcowe Roboty ziemne. Z uwagi na obecność uzbrojenia podziemnego roboty ziemne należy wykonywać ręcznie w

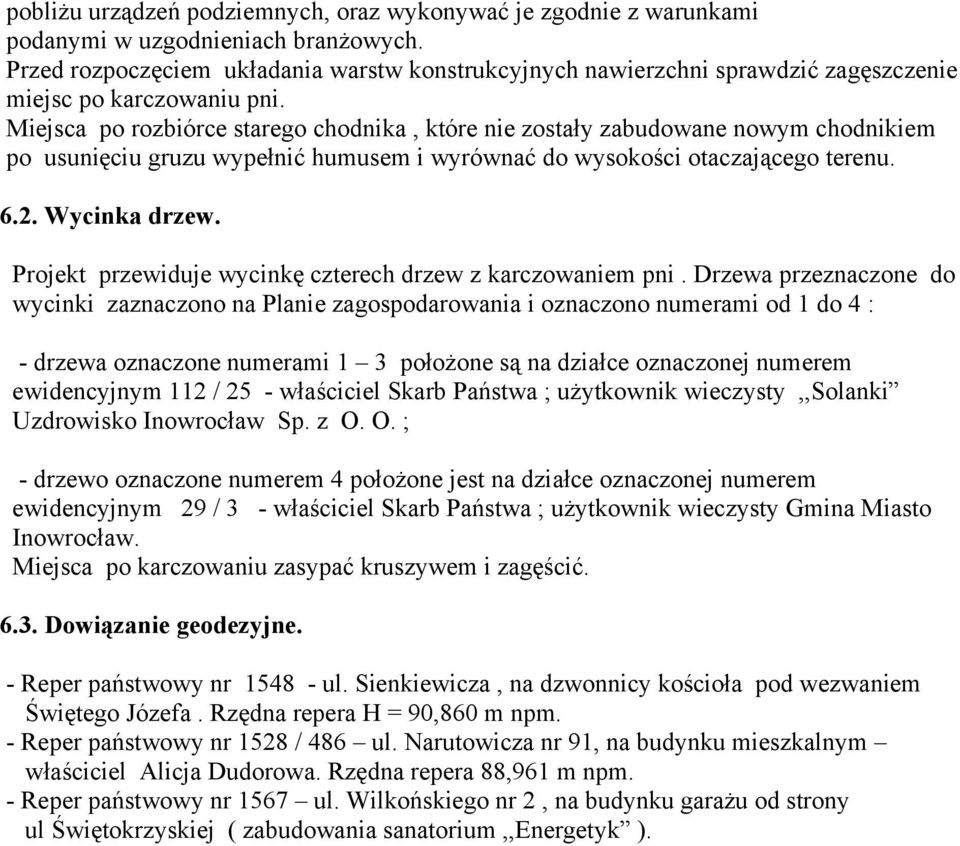

5 pobliżu urządzeń podziemnych, oraz wykonywać je zgodnie z warunkami podanymi w uzgodnieniach branżowych. Przed rozpoczęciem układania warstw konstrukcyjnych nawierzchni sprawdzić zagęszczenie miejsc po karczowaniu pni. Miejsca po rozbiórce starego chodnika, które nie zostały zabudowane nowym chodnikiem po usunięciu gruzu wypełnić humusem i wyrównać do wysokości otaczającego terenu Wycinka drzew. Projekt przewiduje wycinkę czterech drzew z karczowaniem pni. Drzewa przeznaczone do wycinki zaznaczono na Planie zagospodarowania i oznaczono numerami od 1 do 4 : - drzewa oznaczone numerami 1 3 położone są na działce oznaczonej numerem ewidencyjnym 112 / 25 - właściciel Skarb Państwa ; użytkownik wieczysty,,solanki Uzdrowisko Inowrocław Sp. z O. O. ; - drzewo oznaczone numerem 4 położone jest na działce oznaczonej numerem ewidencyjnym 29 / 3 - właściciel Skarb Państwa ; użytkownik wieczysty Gmina Miasto Inowrocław. Miejsca po karczowaniu zasypać kruszywem i zagęścić Dowiązanie geodezyjne. - Reper państwowy nr ul. Sienkiewicza, na dzwonnicy kościoła pod wezwaniem Świętego Józefa. Rzędna repera H = 90,860 m npm. - Reper państwowy nr 1528 / 486 ul. Narutowicza nr 91, na budynku mieszkalnym właściciel Alicja Dudorowa. Rzędna repera 88,961 m npm. - Reper państwowy nr 1567 ul. Wilkońskiego nr 2, na budynku garażu od strony ul Świętokrzyskiej ( zabudowania sanatorium,,energetyk ).
