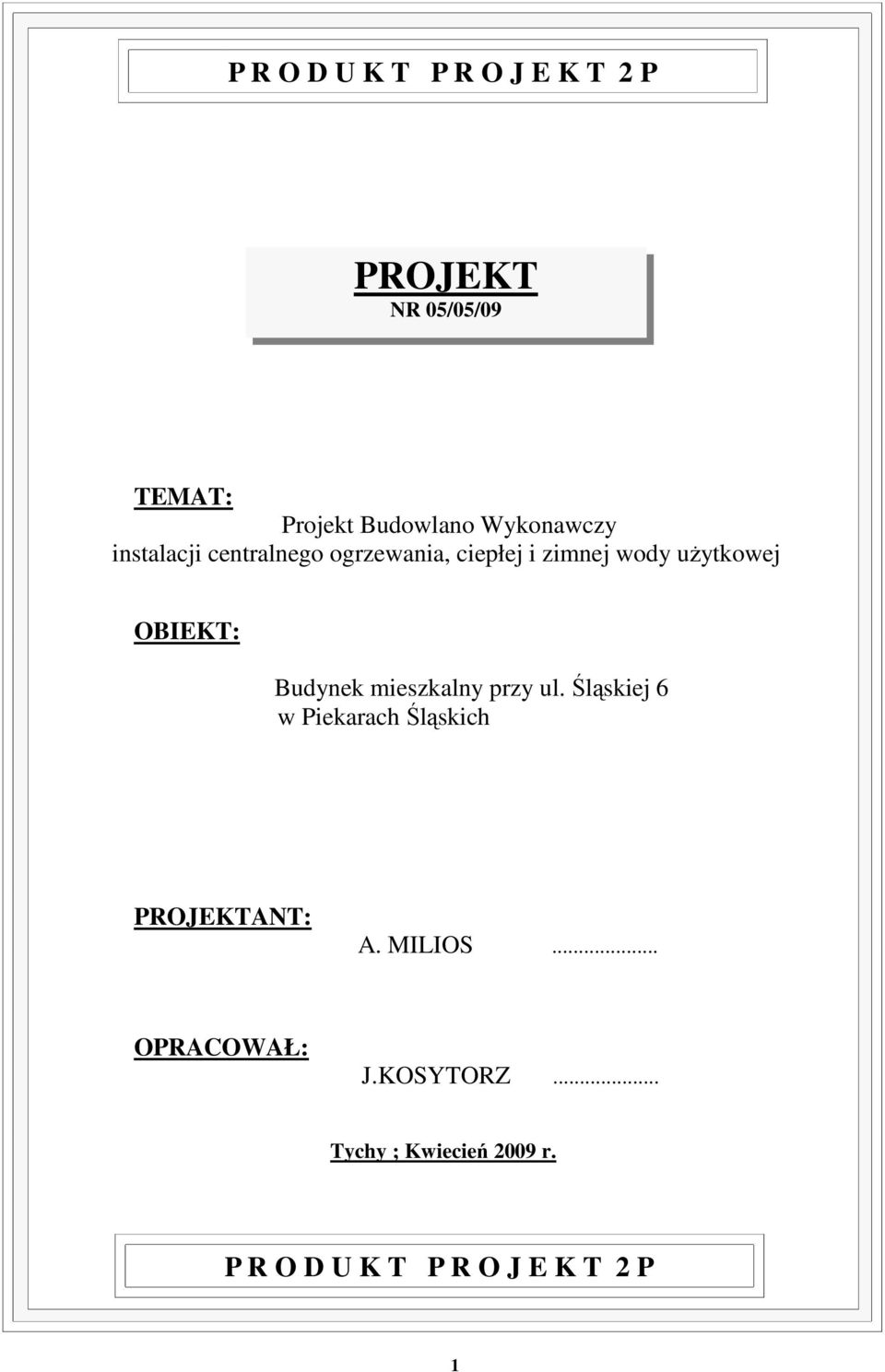

1 P R O D U K T P R O J E K T P PROJEKT NR 05/05/09 TEMAT: Projekt Budowlano Wykonawczy instalacji centralnego ogrzewania, ciepłej i zimnej wody uŝytkowej OBIEKT: Budynek mieszkalny przy ul. Śląskiej 6 w Piekarach Śląskich PROJEKTANT: A. MILIOS... OPRACOWAŁ: J.KOSYTORZ... Tychy ; Kwiecień 009 r. P R O D U K T P R O J E K T P

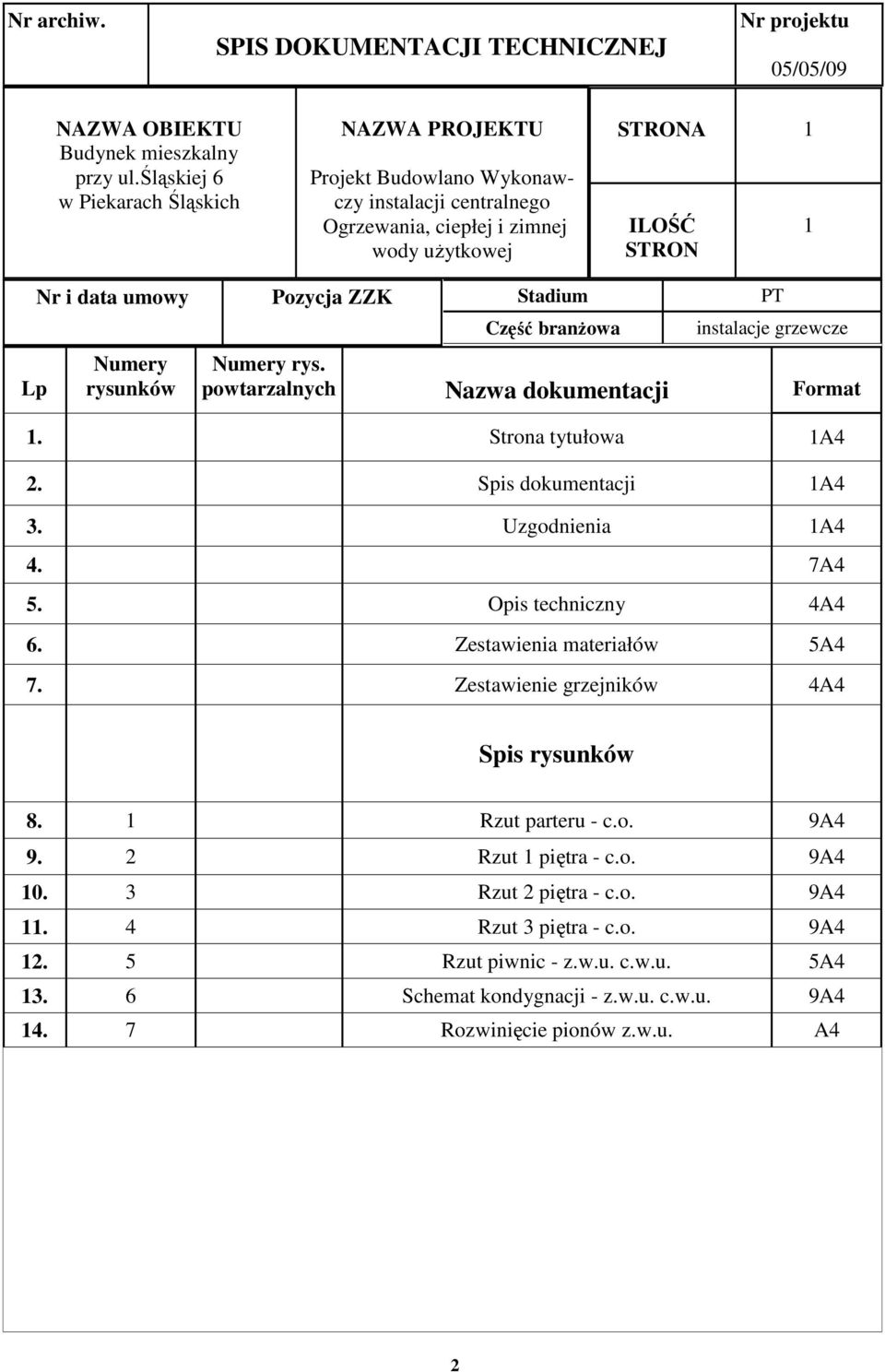

2 archiw. SPIS DOKUMENTACJI TECHNICZNEJ projektu 05/05/09 NAZWA OBIEKTU Budynek mieszkalny przy ul.śląskiej 6 w Piekarach Śląskich NAZWA PROJEKTU Projekt Budowlano Wykonawczy instalacji centralnego Ogrzewania, ciepłej i zimnej wody uŝytkowej STRONA ILOŚĆ STRON Lp i data umowy Pozycja ZZK Stadium PT Numery rysunków Część branŝowa instalacje grzewcze Numery rys. powtarzalnych Nazwa dokumentacji Format. Strona tytułowa A4. Spis dokumentacji A4 3. Uzgodnienia A4 4. 7A4 5. Opis techniczny 4A4 6. Zestawienia materiałów 5A4 7. Zestawienie grzejników 4A4 Spis rysunków 8. Rzut parteru - c.o. 9A4 9. Rzut piętra - c.o. 9A Rzut piętra - c.o. 9A4. 4 Rzut 3 piętra - c.o. 9A4. 5 Rzut piwnic - z.w.u. c.w.u. 5A Schemat kondygnacji - z.w.u. c.w.u. 9A Rozwinięcie pionów z.w.u. A4

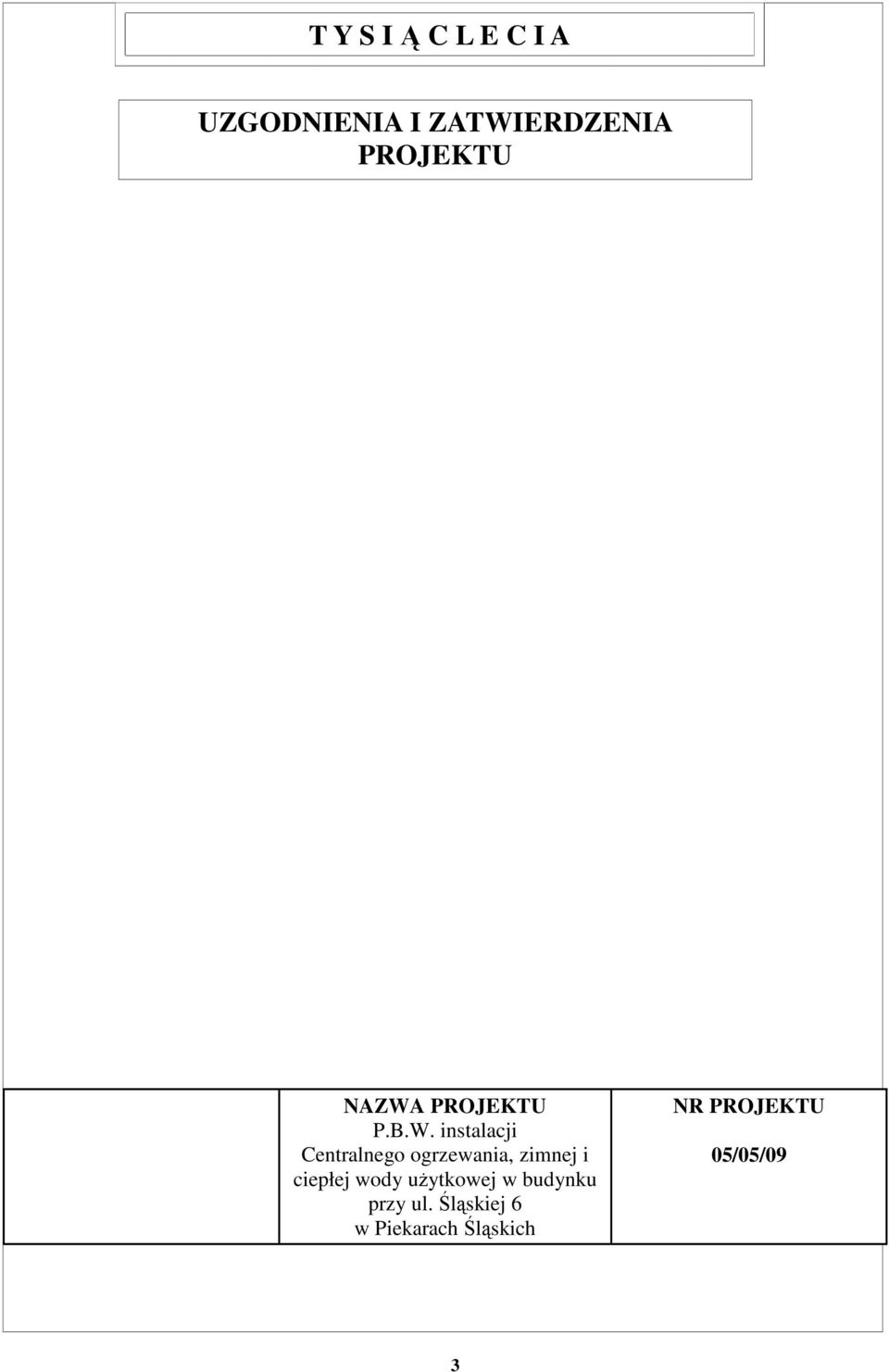

3 T Y S I Ą C L E C I A UZGODNIENIA I ZATWIERDZENIA PROJEKTU NAZWA PROJEKTU P.B.W. instalacji Centralnego ogrzewania, zimnej i ciepłej wody uŝytkowej w budynku przy ul. Śląskiej 6 w Piekarach Śląskich NR PROJEKTU 05/05/09 3

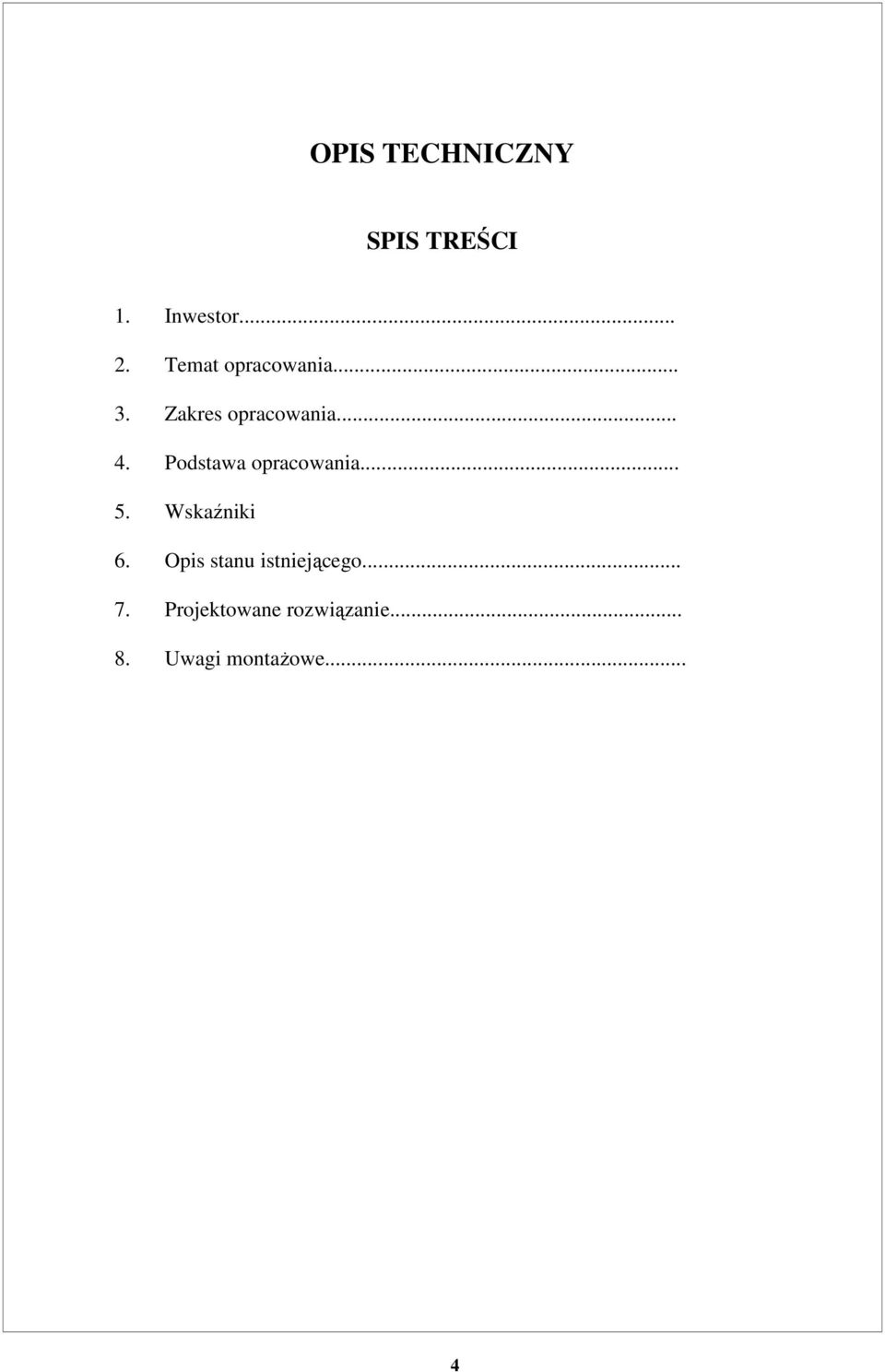

4 OPIS TECHNICZNY SPIS TREŚCI. Inwestor.... Temat opracowania Zakres opracowania Podstawa opracowania Wskaźniki 6. Opis stanu istniejącego Projektowane rozwiązanie montaŝowe... 4

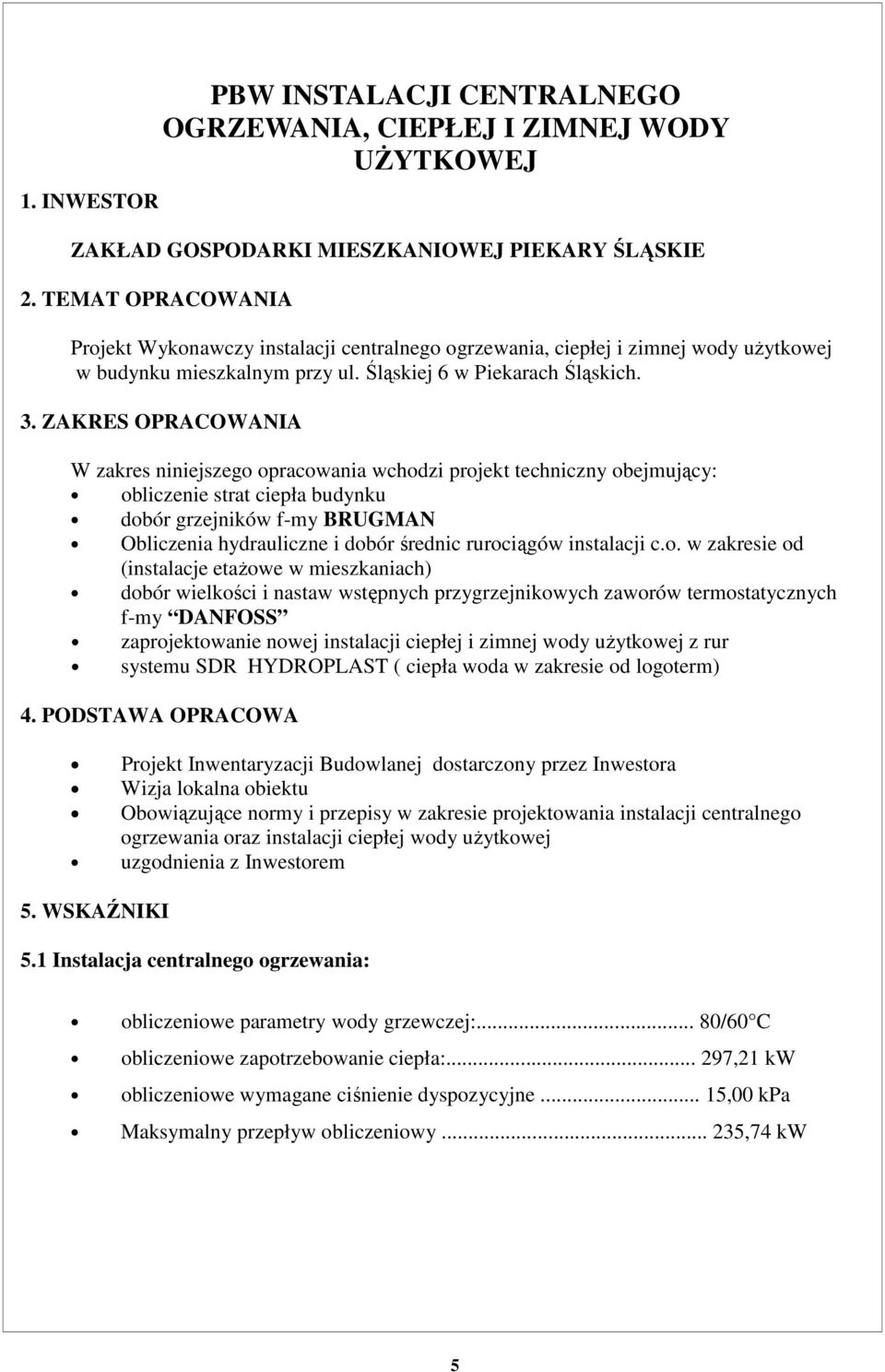

5 . INWESTOR PBW INSTALACJI CENTRALNEGO OGRZEWANIA, CIEPŁEJ I ZIMNEJ WODY UśYTKOWEJ ZAKŁAD GOSPODARKI MIESZKANIOWEJ PIEKARY ŚLĄSKIE. TEMAT OPRACOWANIA Projekt Wykonawczy instalacji centralnego ogrzewania, ciepłej i zimnej wody uŝytkowej w budynku mieszkalnym przy ul. Śląskiej 6 w Piekarach Śląskich. 3. ZAKRES OPRACOWANIA W zakres niniejszego opracowania wchodzi projekt techniczny obejmujący: obliczenie strat ciepła budynku dobór grzejników f-my BRUGMAN Obliczenia hydrauliczne i dobór średnic rurociągów instalacji c.o. w zakresie od (instalacje etaŝowe w mieszkaniach) dobór wielkości i nastaw wstępnych przygrzejnikowych zaworów termostatycznych f-my DANFOSS zaprojektowanie nowej instalacji ciepłej i zimnej wody uŝytkowej z rur systemu SDR HYDROPLAST ( ciepła woda w zakresie od logoterm) 4. PODSTAWA OPRACOWA Projekt Inwentaryzacji Budowlanej dostarczony przez Inwestora Wizja lokalna obiektu Obowiązujące normy i przepisy w zakresie projektowania instalacji centralnego ogrzewania oraz instalacji ciepłej wody uŝytkowej uzgodnienia z Inwestorem 5. WSKAŹNIKI 5. Instalacja centralnego ogrzewania: obliczeniowe parametry wody grzewczej:... 80/60 C obliczeniowe zapotrzebowanie ciepła:... 97, kw obliczeniowe wymagane ciśnienie dyspozycyjne... 5,00 kpa Maksymalny przepływ obliczeniowy... 35,74 kw 5

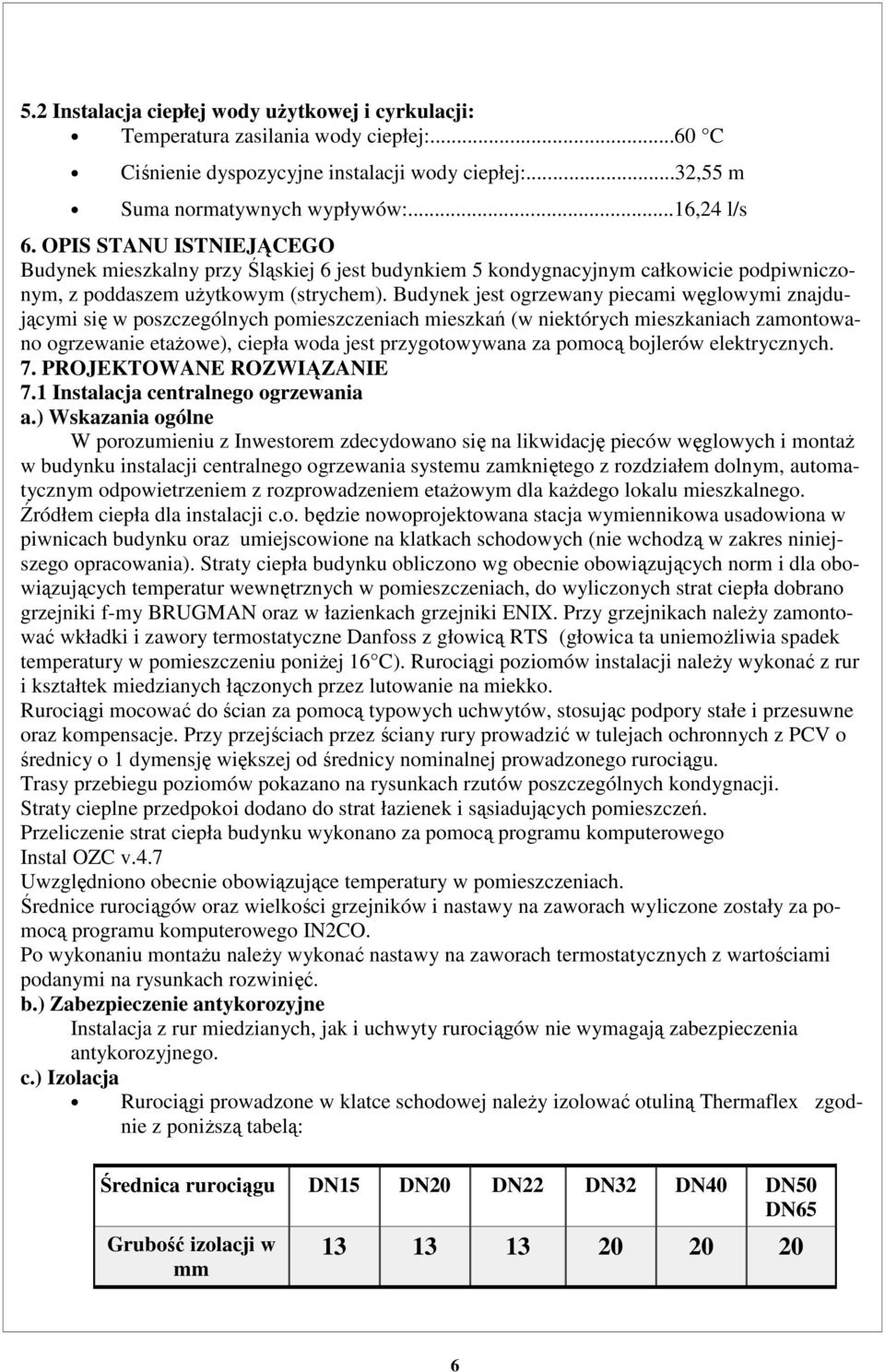

6 5. Instalacja ciepłej wody uŝytkowej i cyrkulacji: Temperatura zasilania wody ciepłej:...60 C Ciśnienie dyspozycyjne instalacji wody ciepłej:...3,55 m Suma normatywnych wypływów:...6,4 l/s 6. OPIS STANU ISTNIEJĄCEGO Budynek mieszkalny przy Śląskiej 6 jest budynkiem 5 kondygnacyjnym całkowicie podpiwniczonym, z poddaszem uŝytkowym (strychem). Budynek jest ogrzewany piecami węglowymi znajdującymi się w poszczególnych pomieszczeniach mieszkań (w niektórych mieszkaniach zamontowano ogrzewanie etaŝowe), ciepła woda jest przygotowywana za pomocą bojlerów elektrycznych. 7. PROJEKTOWANE ROZWIĄZANIE 7. Instalacja centralnego ogrzewania a.) Wskazania ogólne W porozumieniu z Inwestorem zdecydowano się na likwidację pieców węglowych i montaŝ w budynku instalacji centralnego ogrzewania systemu zamkniętego z rozdziałem dolnym, automatycznym odpowietrzeniem z rozprowadzeniem etaŝowym dla kaŝdego lokalu mieszkalnego. Źródłem ciepła dla instalacji c.o. będzie nowoprojektowana stacja wymiennikowa usadowiona w piwnicach budynku oraz umiejscowione na klatkach schodowych (nie wchodzą w zakres niniejszego opracowania). Straty ciepła budynku obliczono wg obecnie obowiązujących norm i dla obowiązujących temperatur wewnętrznych w pomieszczeniach, do wyliczonych strat ciepła dobrano grzejniki f-my BRUGMAN oraz w łazienkach grzejniki ENIX. Przy grzejnikach naleŝy zamontować wkładki i zawory termostatyczne Danfoss z głowicą RTS (głowica ta uniemoŝliwia spadek temperatury w pomieszczeniu poniŝej 6 C). Rurociągi poziomów instalacji naleŝy wykonać z rur i kształtek miedzianych łączonych przez lutowanie na miekko. Rurociągi mocować do ścian za pomocą typowych uchwytów, stosując podpory stałe i przesuwne oraz kompensacje. Przy przejściach przez ściany rury prowadzić w tulejach ochronnych z PCV o średnicy o dymensję większej od średnicy nominalnej prowadzonego rurociągu. Trasy przebiegu poziomów pokazano na rysunkach rzutów poszczególnych kondygnacji. Straty cieplne przedpokoi dodano do strat łazienek i sąsiadujących pomieszczeń. Przeliczenie strat ciepła budynku wykonano za pomocą programu komputerowego Instal OZC v.4.7 Uwzględniono obecnie obowiązujące temperatury w pomieszczeniach. Średnice rurociągów oraz wielkości grzejników i nastawy na zaworach wyliczone zostały za pomocą programu komputerowego INCO. Po wykonaniu montaŝu naleŝy wykonać nastawy na zaworach termostatycznych z wartościami podanymi na rysunkach rozwinięć. b.) Zabezpieczenie antykorozyjne Instalacja z rur miedzianych, jak i uchwyty rurociągów nie wymagają zabezpieczenia antykorozyjnego. c.) Izolacja Rurociągi prowadzone w klatce schodowej naleŝy izolować otuliną Thermaflex zgodnie z poniŝszą tabelą: Średnica rurociągu DN5 DN0 DN DN3 DN40 DN50 DN65 Grubość izolacji w mm

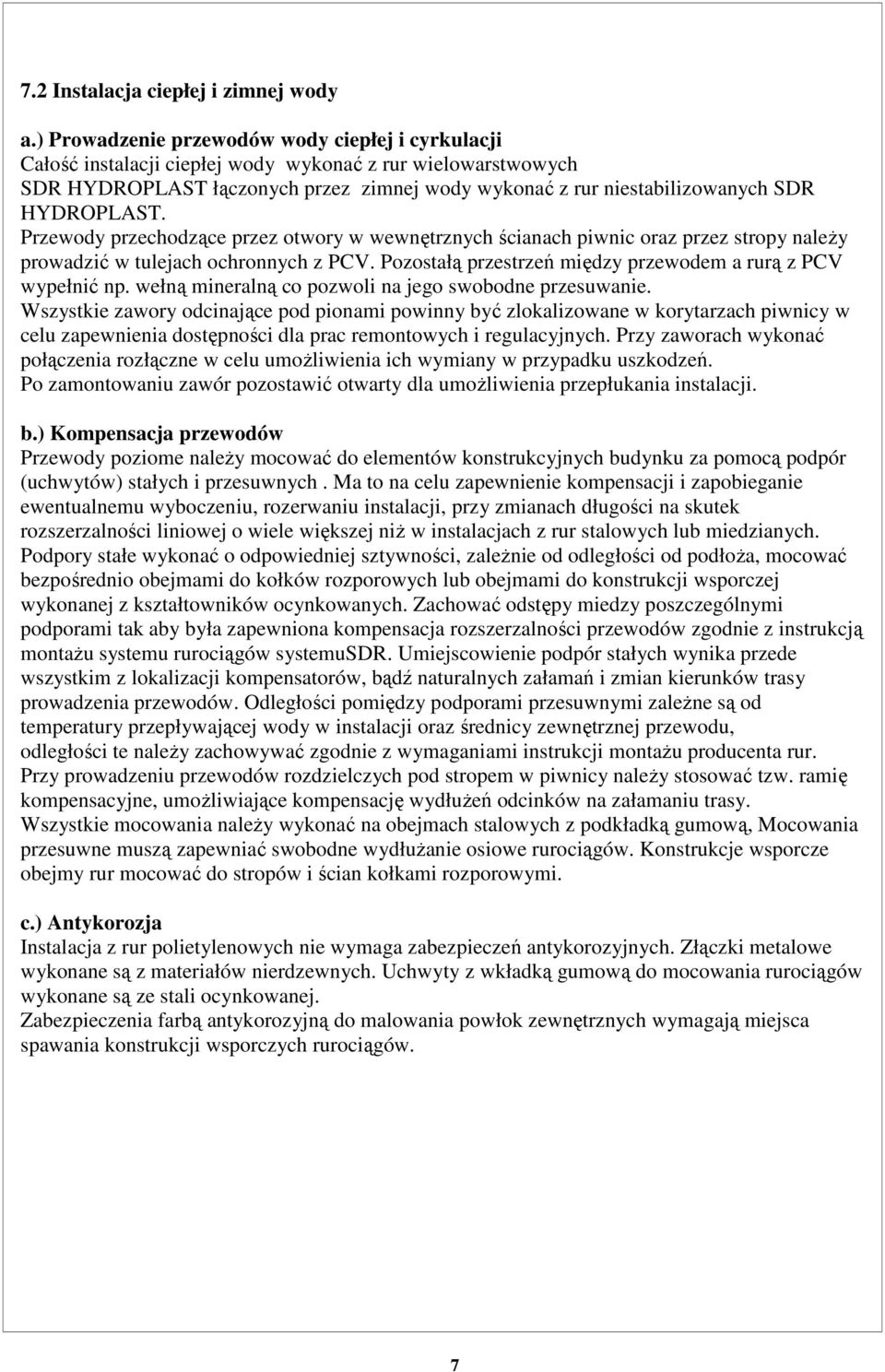

7 7. Instalacja ciepłej i zimnej wody a.) Prowadzenie przewodów wody ciepłej i cyrkulacji Całość instalacji ciepłej wody wykonać z rur wielowarstwowych SDR HYDROPLAST łączonych przez zimnej wody wykonać z rur niestabilizowanych SDR HYDROPLAST. Przewody przechodzące przez otwory w wewnętrznych ścianach piwnic oraz przez stropy naleŝy prowadzić w tulejach ochronnych z PCV. Pozostałą przestrzeń między przewodem a rurą z PCV wypełnić np. wełną mineralną co pozwoli na jego swobodne przesuwanie. Wszystkie zawory odcinające pod pionami powinny być zlokalizowane w korytarzach piwnicy w celu zapewnienia dostępności dla prac remontowych i regulacyjnych. Przy zaworach wykonać połączenia rozłączne w celu umoŝliwienia ich wymiany w przypadku uszkodzeń. Po zamontowaniu zawór pozostawić otwarty dla umoŝliwienia przepłukania instalacji. b.) Kompensacja przewodów Przewody poziome naleŝy mocować do elementów konstrukcyjnych budynku za pomocą podpór (uchwytów) stałych i przesuwnych. Ma to na celu zapewnienie kompensacji i zapobieganie ewentualnemu wyboczeniu, rozerwaniu instalacji, przy zmianach długości na skutek rozszerzalności liniowej o wiele większej niŝ w instalacjach z rur stalowych lub miedzianych. Podpory stałe wykonać o odpowiedniej sztywności, zaleŝnie od odległości od podłoŝa, mocować bezpośrednio obejmami do kołków rozporowych lub obejmami do konstrukcji wsporczej wykonanej z kształtowników ocynkowanych. Zachować odstępy miedzy poszczególnymi podporami tak aby była zapewniona kompensacja rozszerzalności przewodów zgodnie z instrukcją montaŝu systemu rurociągów systemusdr. Umiejscowienie podpór stałych wynika przede wszystkim z lokalizacji kompensatorów, bądź naturalnych załamań i zmian kierunków trasy prowadzenia przewodów. Odległości pomiędzy podporami przesuwnymi zaleŝne są od temperatury przepływającej wody w instalacji oraz średnicy zewnętrznej przewodu, odległości te naleŝy zachowywać zgodnie z wymaganiami instrukcji montaŝu producenta rur. Przy prowadzeniu przewodów rozdzielczych pod stropem w piwnicy naleŝy stosować tzw. ramię kompensacyjne, umoŝliwiające kompensację wydłuŝeń odcinków na załamaniu trasy. Wszystkie mocowania naleŝy wykonać na obejmach stalowych z podkładką gumową, Mocowania przesuwne muszą zapewniać swobodne wydłuŝanie osiowe rurociągów. Konstrukcje wsporcze obejmy rur mocować do stropów i ścian kołkami rozporowymi. c.) Antykorozja Instalacja z rur polietylenowych nie wymaga zabezpieczeń antykorozyjnych. Złączki metalowe wykonane są z materiałów nierdzewnych. Uchwyty z wkładką gumową do mocowania rurociągów wykonane są ze stali ocynkowanej. Zabezpieczenia farbą antykorozyjną do malowania powłok zewnętrznych wymagają miejsca spawania konstrukcji wsporczych rurociągów. 7

8 e.) Próba szczelności Próbę szczelności naleŝy przeprowadzać zgodnie z wymaganiami zawartymi w Warunkach technicznych wykonania i odbioru rurociągów z tworzyw sztucznych. Zgodnie z wytycznymi próbę szczelności naleŝy przeprowadzać przed zakryciem instalacji w całości. Przed próbą naleŝy napełnić instalacje wodą oraz dokładnie odpowietrzyć. W tablicy 4-6 zestawiono wielkości ciśnień próbnych dla róŝnych rodzajów instalacji. Wymienione w tablicy wartości ciśnień naleŝy dwukrotnie podnosić w okresie 30 minut po pierwotnej wartości. Po dalszych 30 minutach spadek ciśnienia nie moŝe przekraczać 0,06 MPa. W czasie następnych 0 minut spadek ciśnienia nie moŝe przekroczyć 0,0 MPa. W przypadku wystąpienia przecieków podczas przeprowadzania próby szczelności naleŝy je usunąć i ponownie przeprowadzić całą próbę od początku. Tablica 4-6. Wymagane ciśnienia próbne podczas przeprowadzania badań szczelności f.). Odbiór instalacji Po przeprowadzonych próbach szczelności naleŝy wykonać odbiory instalacji przewidziane w Warunkach technicznych wykonania i odbioru rurociągów z tworzyw sztucznych ( Praca zbiorowa. Warunki techniczne wykonania i odbioru rurociągów z tworzyw sztucznych. Polska Korporacja Techniki Sanitarnej, Grzewczej, Gazowej i Klimatyzacji. Warszawa 994) oraz Warunkach technicznych wykonania i odbioru robót budowlano-montaŝowych. Tom II. ( Warunki techniczne wykonania i odbioru robót budowlano-montaŝowych. Tom II. Instalacje sanitarne i przemysłowe. Wydawnictwo Arkady, Warszawa 988). g). Podczas wszelkich prac budowlono-montaŝowych naleŝy przestrzegać obowiązujących przepisów z zakresu BHP i Ochrony P.poŜ.. 8. UWAGI MONTAśOWE Wszystkie przejścia rurociągów przez przegrody budowlane naleŝy prowadzić w tulejach ochronnych Na belkach rozdzielaczy naleŝy zamontować sprawne manometry oraz termometry. Do mocowania rur naleŝy uŝywać obejm metalowych z wkładką gumową. Całość instalacji,odbiory oraz próby naleŝy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych - cz.ii - Instalacje sanitarne i przemysłowe,oraz z Warunkami technicznymi,jakim powinny odpowiadać budynki i ich usytuowanie wydanymi przez COBO- PROFIL 8

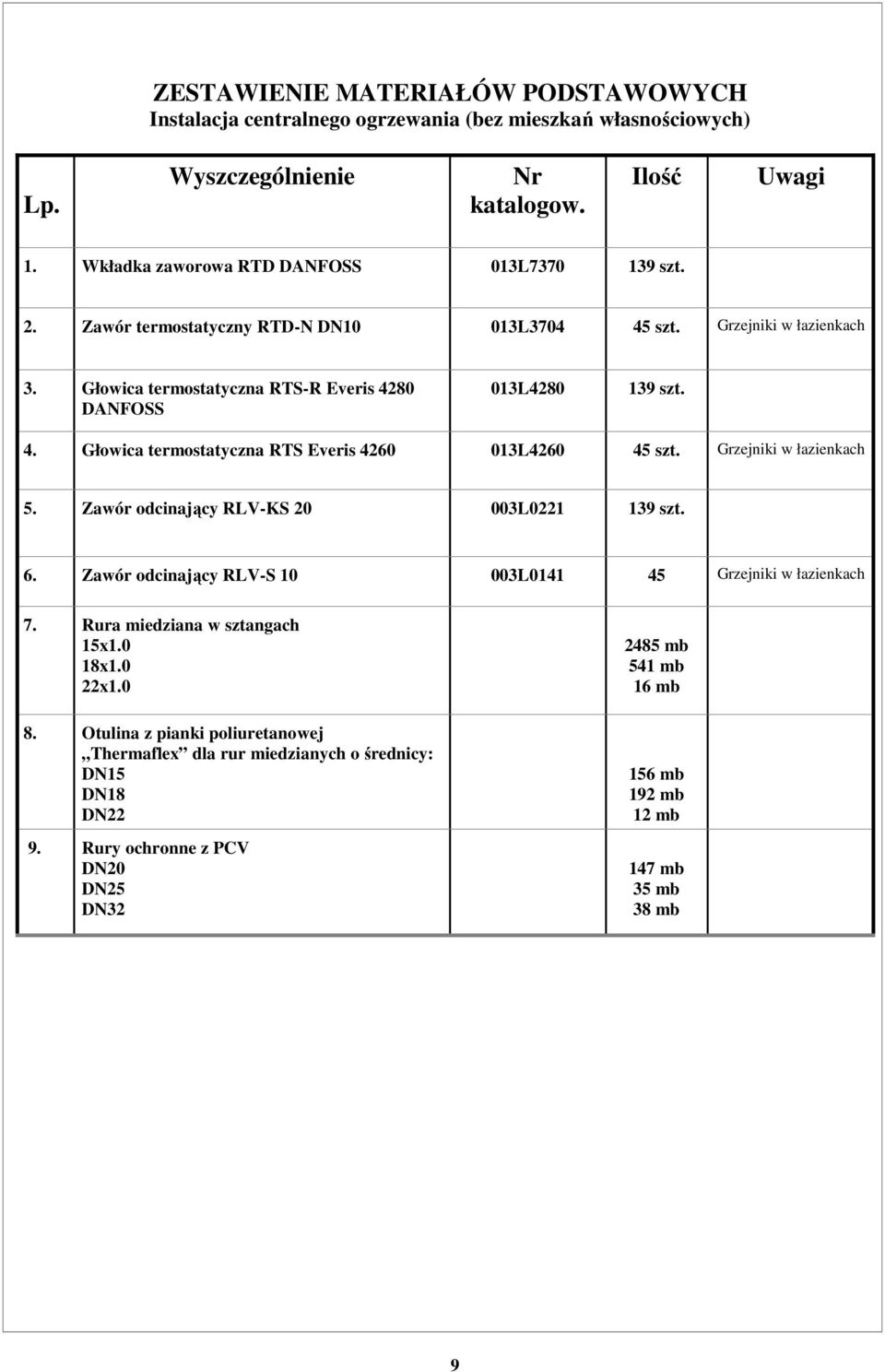

9 ZESTAWIENIE MATERIAŁÓW PODSTAWOWYCH Instalacja centralnego ogrzewania (bez mieszkań własnościowych). Wkładka zaworowa RTD DANFOSS 03L szt.. Zawór termostatyczny RTD-N DN0 03L szt. Grzejniki w łazienkach 3. Głowica termostatyczna RTS-R Everis 480 DANFOSS 03L szt. 4. Głowica termostatyczna RTS Everis L szt. Grzejniki w łazienkach 5. Zawór odcinający RLV-KS 0 003L0 39 szt. 6. Zawór odcinający RLV-S 0 003L04 45 Grzejniki w łazienkach 7. Rura miedziana w sztangach 5x.0 8x.0 x.0 8. Otulina z pianki poliuretanowej Thermaflex dla rur miedzianych o średnicy: DN5 DN8 DN 9. Rury ochronne z PCV DN0 DN5 DN3 485 mb 54 mb 6 mb 56 mb 9 mb mb 47 mb 35 mb 38 mb 9

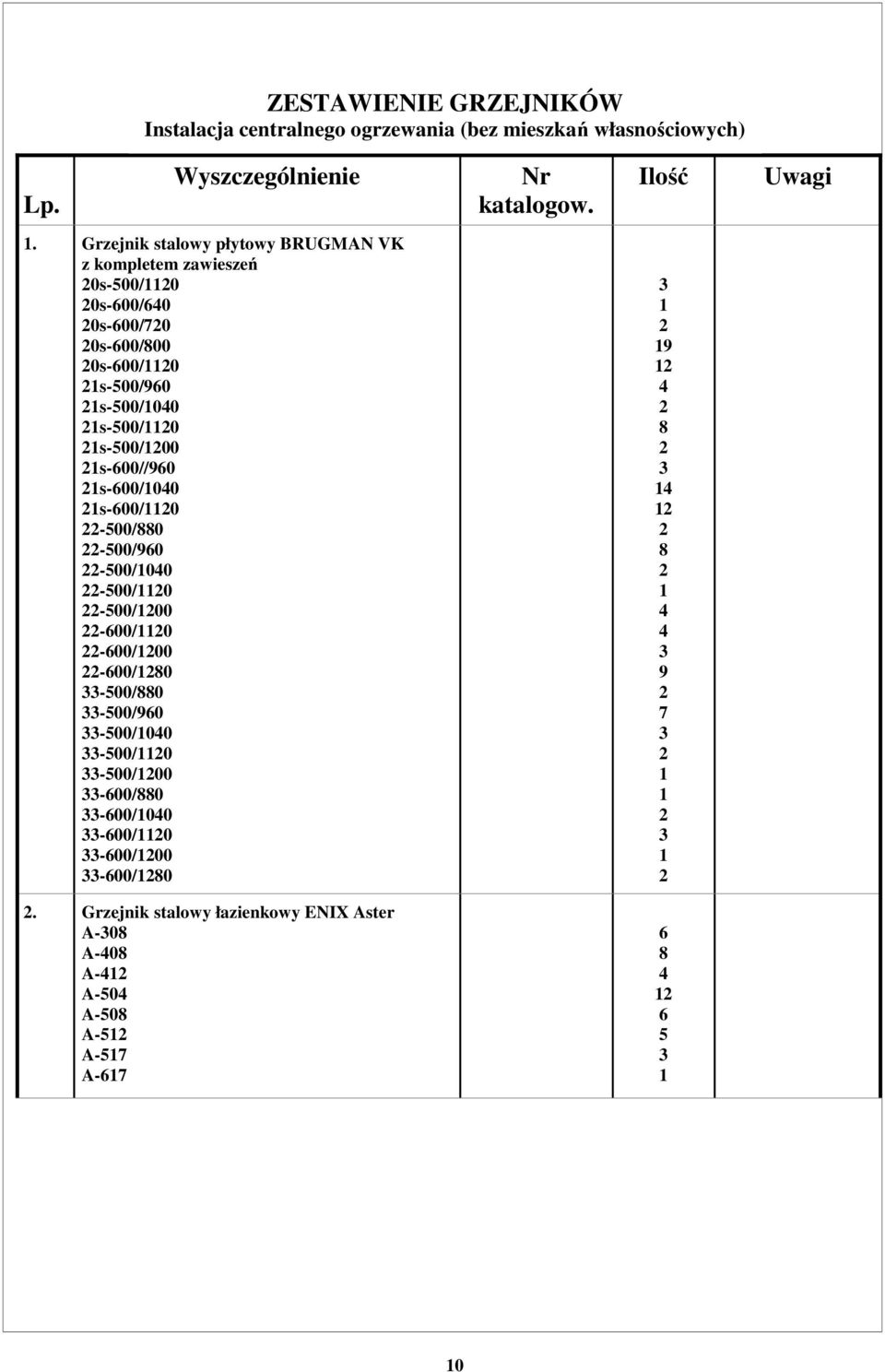

10 ZESTAWIENIE GRZEJNIKÓW Instalacja centralnego ogrzewania (bez mieszkań własnościowych). Grzejnik stalowy płytowy BRUGMAN VK z kompletem zawieszeń 0s-500/0 0s-600/640 0s-600/70 0s-600/800 0s-600/0 s-500/960 s-500/040 s-500/0 s-500/00 s-600//960 s-600/040 s-600/0-500/ / / /0-500/00-600/0-600/00-600/ / / / / / / / / / / Grzejnik stalowy łazienkowy ENIX Aster A-308 A-408 A-4 A-504 A-508 A-5 A-57 A

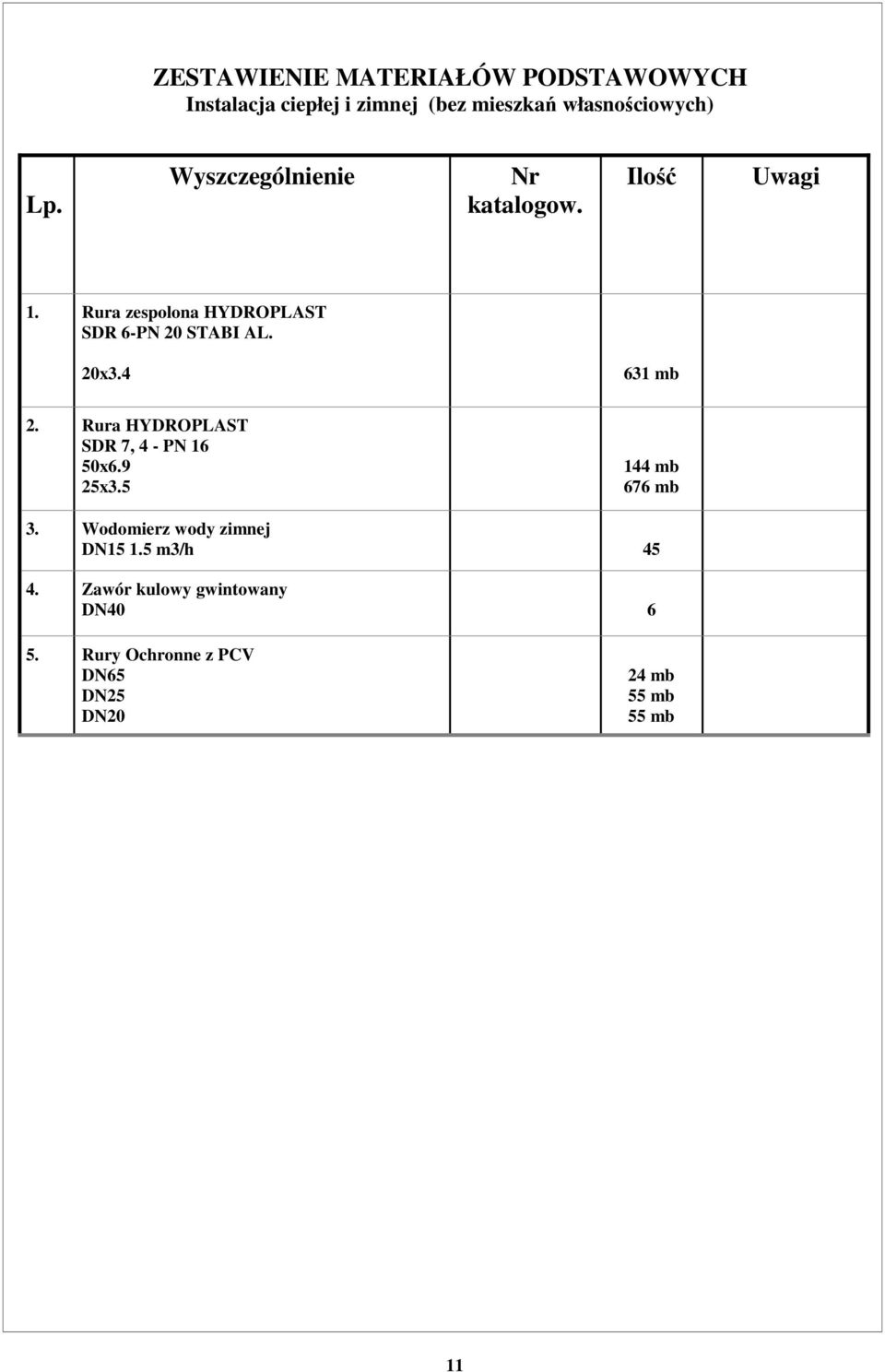

11 ZESTAWIENIE MATERIAŁÓW PODSTAWOWYCH Instalacja ciepłej i zimnej (bez mieszkań własnościowych). Rura zespolona HYDROPLAST SDR 6-PN 0 STABI AL. 0x mb. Rura HYDROPLAST SDR 7, 4 - PN 6 50x6.9 5x mb 676 mb 3. Wodomierz wody zimnej DN5.5 m3/h Zawór kulowy gwintowany DN Rury Ochronne z PCV DN65 DN5 DN0 4 mb 55 mb 55 mb

12 ZESTAWIENIE MATERIAŁÓW PODSTAWOWYCH Instalacja centralnego ogrzewania mieszkanie 6//5. Wkładka zaworowa RTD DANFOSS 03L szt.. Zawór termostatyczny RTD-N DN0 03L3704 szt. Grzejnik w łazience 3. Głowica termostatyczna RTS-R Everis 480 DANFOSS 03L480 5 szt. 4. Głowica termostatyczna RTS Everis L460 szt. Grzejnik w łazience 5. Zawór odcinający RLV-KS 0 003L0 5 szt. 6. Zawór odcinający RLV-S 0 003L04 szt. Grzejnik w łazience 7. Rura miedziana w sztangach 5x.0 8x.0 8. Otulina z pianki poliuretanowej Thermaflex dla rur miedzianych o średnicy: DN8 9. Rury ochronne z PCV DN0 DN5 6 mb 0.5 mb.5 mb.5 mb mb ZESTAWIENIE MATERIAŁÓW PODSTAWOWYCH Instalacja ciepłej i zimnej wody mieszkanie 6//5. Rura zespolona HYDROPLAST SDR 6-PN 0 STABI AL. 0x3.4 4 mb. Rura HYDROPLAST SDR 7, 4 - PN 6 5x3.5 4 mb 3. Wodomierz wody zimnej DN5.5 m3/h 4. Rury ochronne z PCV DN0 DN5 mb mb

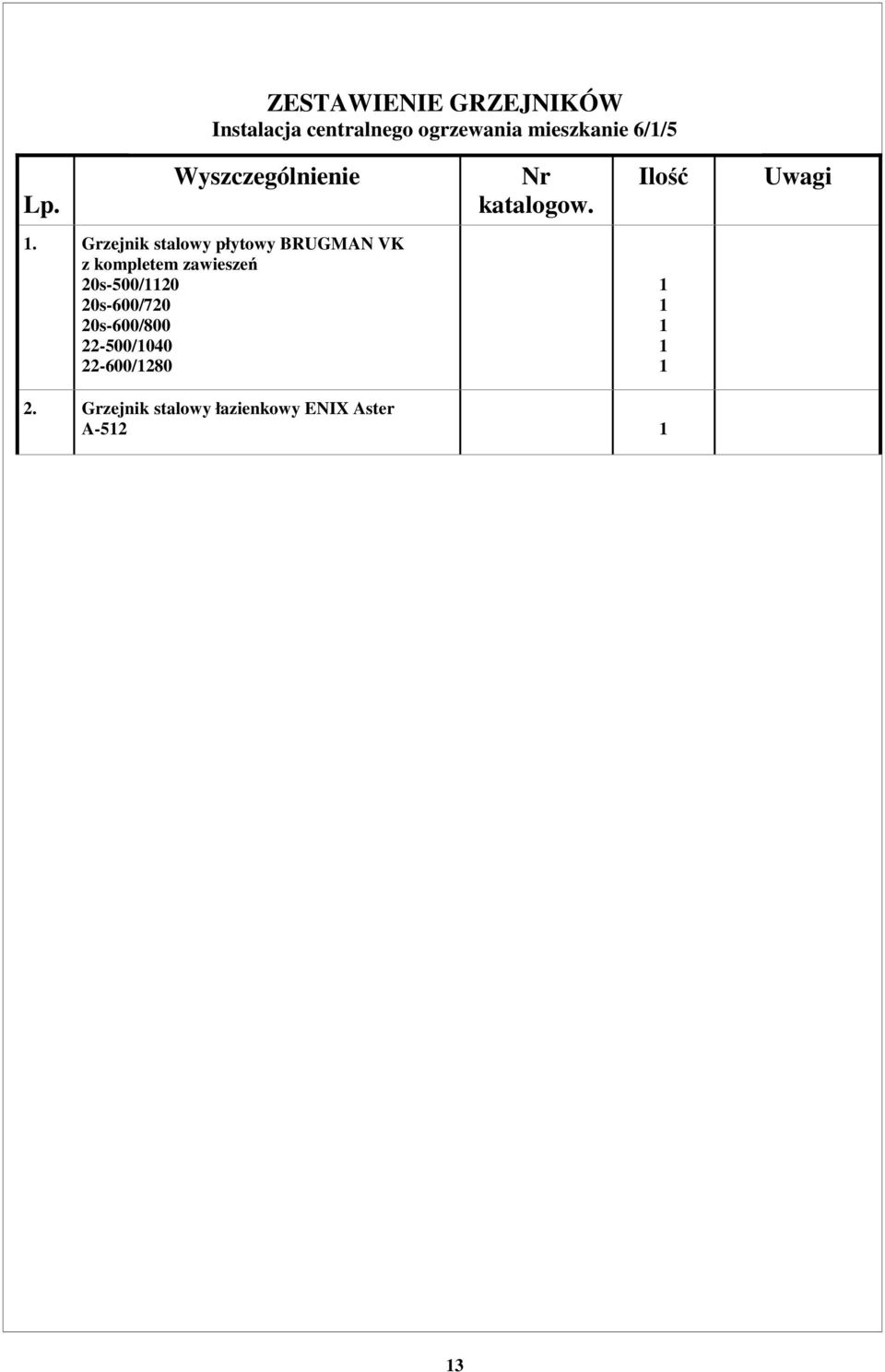

13 ZESTAWIENIE GRZEJNIKÓW Instalacja centralnego ogrzewania mieszkanie 6//5. Grzejnik stalowy płytowy BRUGMAN VK z kompletem zawieszeń 0s-500/0 0s-600/70 0s-600/ / /80. Grzejnik stalowy łazienkowy ENIX Aster A-5 3

14 ZESTAWIENIE MATERIAŁÓW PODSTAWOWYCH Instalacja centralnego ogrzewania mieszkanie 6//8. Wkładka zaworowa RTD DANFOSS 03L szt.. Zawór termostatyczny RTD-N DN0 03L3704 szt. Grzejnik w łazience 3. Głowica termostatyczna RTS-R Everis 480 DANFOSS 03L480 5 szt. 4. Głowica termostatyczna RTS Everis L460 szt. Grzejnik w łazience 5. Zawór odcinający RLV-KS 0 003L0 5 szt. 6. Zawór odcinający RLV-S 0 003L04 szt. Grzejnik w łazience 7. Rura miedziana w sztangach 5x.0 8x.0 x.0 8. Otulina z pianki poliuretanowej Thermaflex dla rur miedzianych o średnicy: DN 40 mb 5.5 mb mb 0 mb 9. Rury ochronne z PCV DN0 DN5 DN3.5 mb mb mb ZESTAWIENIE MATERIAŁÓW PODSTAWOWYCH Instalacja ciepłej i zimnej wody mieszkanie 6//8. Rura zespolona HYDROPLAST SDR 6-PN 0 STABI AL. 0x mb. Rura HYDROPLAST SDR 7, 4 - PN 6 5x mb 3. Wodomierz wody zimnej DN5.5 m3/h 4. Rury ochronne z PCV DN0 DN5 mb mb 4

15 ZESTAWIENIE GRZEJNIKÓW Instalacja centralnego ogrzewania mieszkanie 6//8. Grzejnik stalowy płytowy BRUGMAN VK z kompletem zawieszeń s-600/960 s-600/ / / /040. Grzejnik stalowy łazienkowy ENIX Aster A-5 5

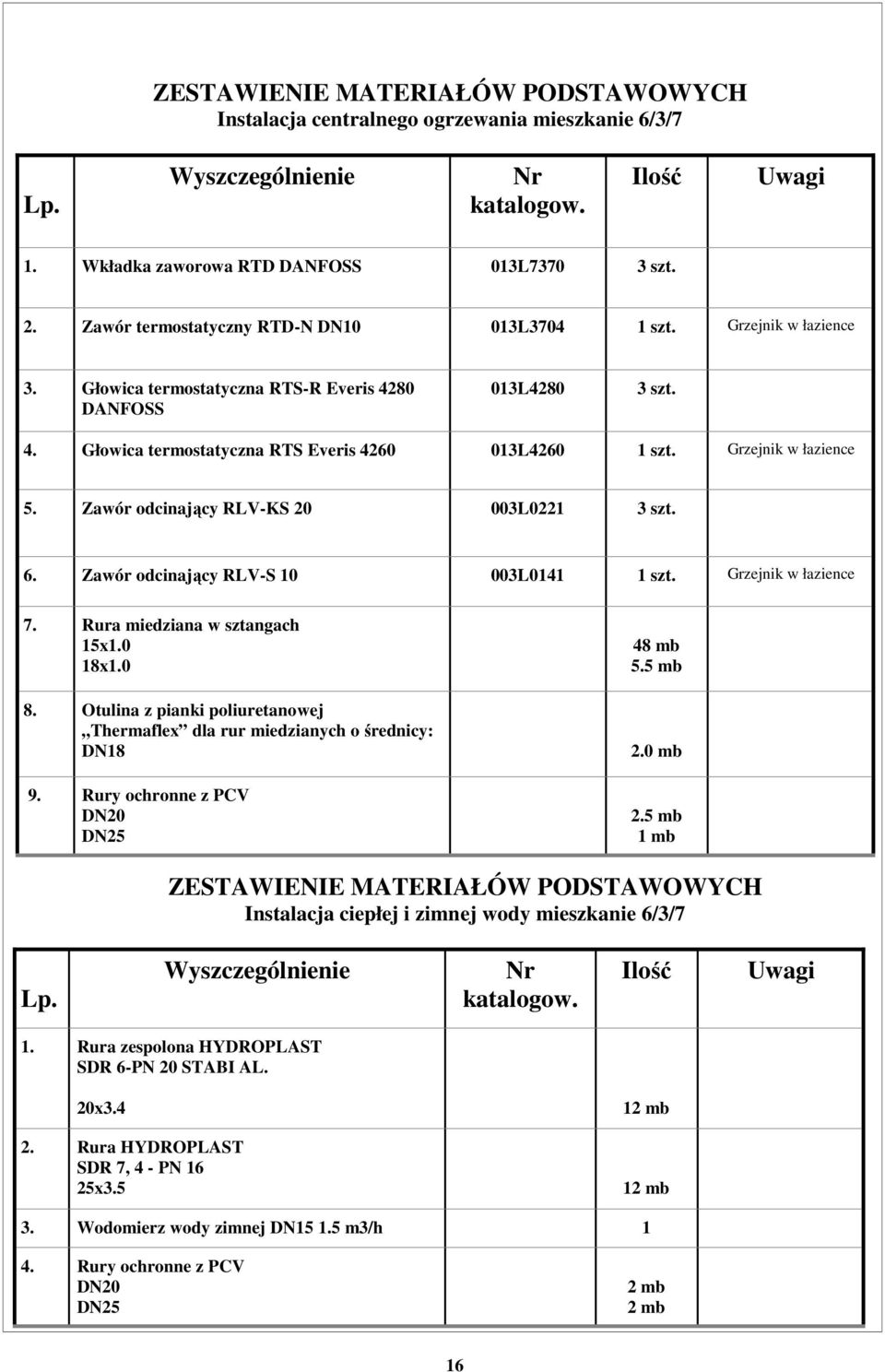

16 ZESTAWIENIE MATERIAŁÓW PODSTAWOWYCH Instalacja centralnego ogrzewania mieszkanie 6/3/7. Wkładka zaworowa RTD DANFOSS 03L szt.. Zawór termostatyczny RTD-N DN0 03L3704 szt. Grzejnik w łazience 3. Głowica termostatyczna RTS-R Everis 480 DANFOSS 03L480 3 szt. 4. Głowica termostatyczna RTS Everis L460 szt. Grzejnik w łazience 5. Zawór odcinający RLV-KS 0 003L0 3 szt. 6. Zawór odcinający RLV-S 0 003L04 szt. Grzejnik w łazience 7. Rura miedziana w sztangach 5x.0 8x.0 8. Otulina z pianki poliuretanowej Thermaflex dla rur miedzianych o średnicy: DN8 9. Rury ochronne z PCV DN0 DN5 48 mb 5.5 mb.0 mb.5 mb mb ZESTAWIENIE MATERIAŁÓW PODSTAWOWYCH Instalacja ciepłej i zimnej wody mieszkanie 6/3/7. Rura zespolona HYDROPLAST SDR 6-PN 0 STABI AL. 0x3.4 mb. Rura HYDROPLAST SDR 7, 4 - PN 6 5x3.5 mb 3. Wodomierz wody zimnej DN5.5 m3/h 4. Rury ochronne z PCV DN0 DN5 mb mb 6
