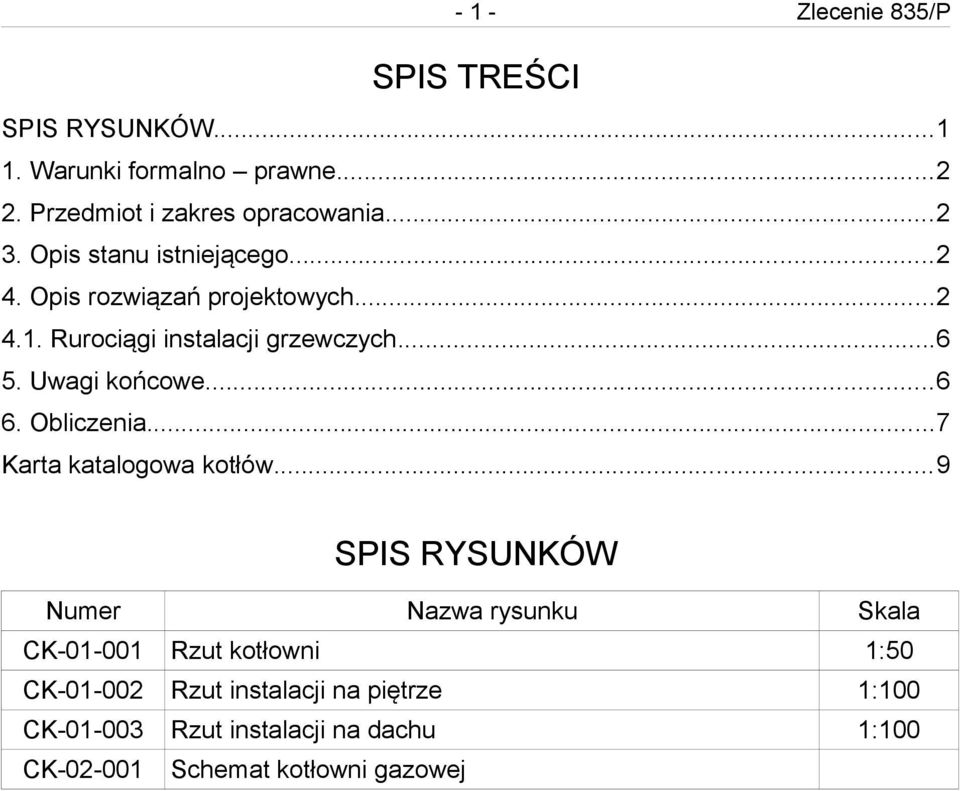

1 - 1 - Zlecenie 835/P SPIS TREŚCI SPIS RYSUNKÓW Warunki formalno prawne Przedmiot i zakres opracowania Opis stanu istniejącego Opis rozwiązań projektowych Rurociągi instalacji grzewczych Uwagi końcowe Obliczenia...7 Karta katalogowa kotłów...9 SPIS RYSUNKÓW Numer Nazwa rysunku Skala CK Rzut kotłowni 1:50 CK Rzut instalacji na piętrze 1:100 CK Rzut instalacji na dachu 1:100 CK Schemat kotłowni gazowej

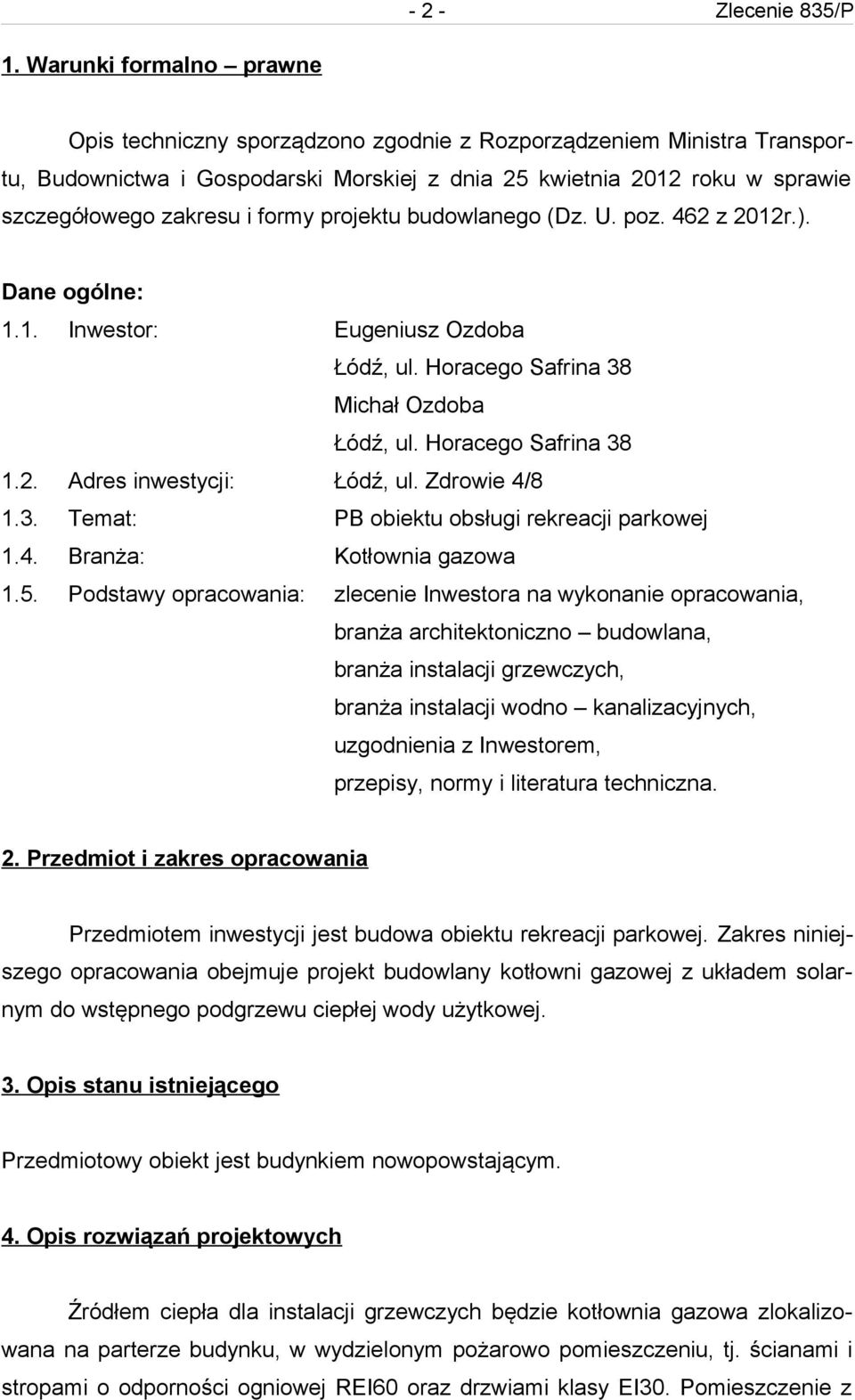

2 - 2 - Zlecenie 835/P 1. Warunki formalno prawne Opis techniczny sporządzono zgodnie z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarski Morskiej z dnia 25 kwietnia 2012 roku w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. poz. 462 z 2012r.). Dane ogólne: 1.1. Inwestor: Eugeniusz Ozdoba Łódź, ul. Horacego Safrina 38 Michał Ozdoba Łódź, ul. Horacego Safrina Adres inwestycji: Łódź, ul. Zdrowie 4/ Temat: PB obiektu obsługi rekreacji parkowej 1.4. Branża: Kotłownia gazowa 1.5. Podstawy opracowania: zlecenie Inwestora na wykonanie opracowania, branża architektoniczno budowlana, branża instalacji grzewczych, branża instalacji wodno kanalizacyjnych, uzgodnienia z Inwestorem, przepisy, normy i literatura techniczna. 2. Przedmiot i zakres opracowania Przedmiotem inwestycji jest budowa obiektu rekreacji parkowej. Zakres niniejszego opracowania obejmuje projekt budowlany kotłowni gazowej z układem solarnym do wstępnego podgrzewu ciepłej wody użytkowej. 3. Opis stanu istniejącego Przedmiotowy obiekt jest budynkiem nowopowstającym. 4. Opis rozwiązań projektowych Źródłem ciepła dla instalacji grzewczych będzie kotłownia gazowa zlokalizowana na parterze budynku, w wydzielonym pożarowo pomieszczeniu, tj. ścianami i stropami o odporności ogniowej REI60 oraz drzwiami klasy EI30. Pomieszczenie z

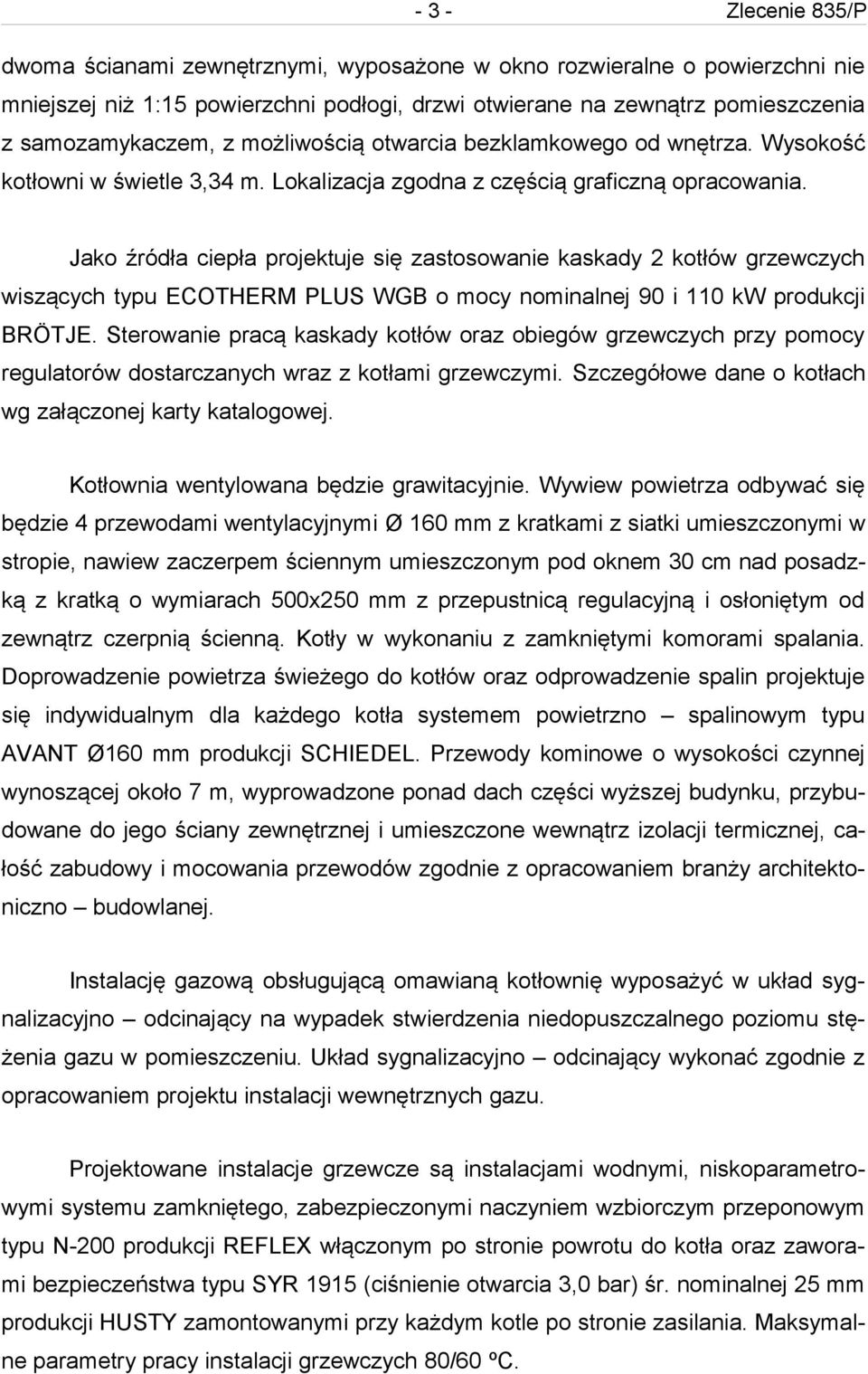

3 - 3 - Zlecenie 835/P dwoma ścianami zewnętrznymi, wyposażone w okno rozwieralne o powierzchni nie mniejszej niż 1:15 powierzchni podłogi, drzwi otwierane na zewnątrz pomieszczenia z samozamykaczem, z możliwością otwarcia bezklamkowego od wnętrza. Wysokość kotłowni w świetle 3,34 m. Lokalizacja zgodna z częścią graficzną opracowania. Jako źródła ciepła projektuje się zastosowanie kaskady 2 kotłów grzewczych wiszących typu ECOTHERM PLUS WGB o mocy nominalnej 90 i 110 kw produkcji BRÖTJE. Sterowanie pracą kaskady kotłów oraz obiegów grzewczych przy pomocy regulatorów dostarczanych wraz z kotłami grzewczymi. Szczegółowe dane o kotłach wg załączonej karty katalogowej. Kotłownia wentylowana będzie grawitacyjnie. Wywiew powietrza odbywać się będzie 4 przewodami wentylacyjnymi Ø 160 mm z kratkami z siatki umieszczonymi w stropie, nawiew zaczerpem ściennym umieszczonym pod oknem 30 cm nad posadzką z kratką o wymiarach 500x250 mm z przepustnicą regulacyjną i osłoniętym od zewnątrz czerpnią ścienną. Kotły w wykonaniu z zamkniętymi komorami spalania. Doprowadzenie powietrza świeżego do kotłów oraz odprowadzenie spalin projektuje się indywidualnym dla każdego kotła systemem powietrzno spalinowym typu AVANT Ø160 mm produkcji SCHIEDEL. Przewody kominowe o wysokości czynnej wynoszącej około 7 m, wyprowadzone ponad dach części wyższej budynku, przybudowane do jego ściany zewnętrznej i umieszczone wewnątrz izolacji termicznej, całość zabudowy i mocowania przewodów zgodnie z opracowaniem branży architektoniczno budowlanej. Instalację gazową obsługującą omawianą kotłownię wyposażyć w układ sygnalizacyjno odcinający na wypadek stwierdzenia niedopuszczalnego poziomu stężenia gazu w pomieszczeniu. Układ sygnalizacyjno odcinający wykonać zgodnie z opracowaniem projektu instalacji wewnętrznych gazu. Projektowane instalacje grzewcze są instalacjami wodnymi, niskoparametrowymi systemu zamkniętego, zabezpieczonymi naczyniem wzbiorczym przeponowym typu N-200 produkcji REFLEX włączonym po stronie powrotu do kotła oraz zaworami bezpieczeństwa typu SYR 1915 (ciśnienie otwarcia 3,0 bar) śr. nominalnej 25 mm produkcji HUSTY zamontowanymi przy każdym kotle po stronie zasilania. Maksymalne parametry pracy instalacji grzewczych 80/60 ºC.

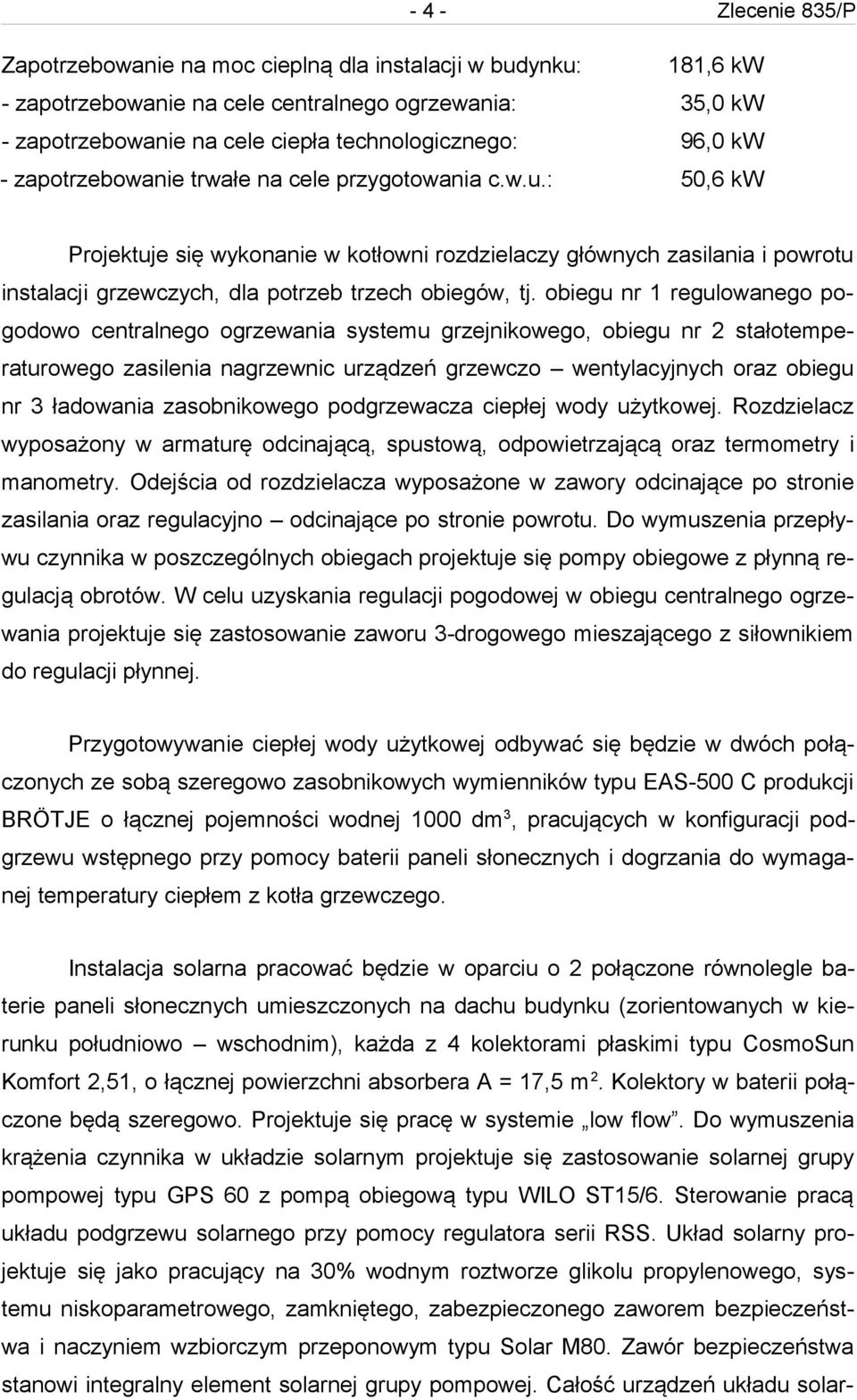

4 - 4 - Zlecenie 835/P Zapotrzebowanie na moc cieplną dla instalacji w budynku: 181,6 kw - zapotrzebowanie na cele centralnego ogrzewania: 35,0 kw - zapotrzebowanie na cele ciepła technologicznego: 96,0 kw - zapotrzebowanie trwałe na cele przygotowania c.w.u.: 50,6 kw Projektuje się wykonanie w kotłowni rozdzielaczy głównych zasilania i powrotu instalacji grzewczych, dla potrzeb trzech obiegów, tj. obiegu nr 1 regulowanego pogodowo centralnego ogrzewania systemu grzejnikowego, obiegu nr 2 stałotemperaturowego zasilenia nagrzewnic urządzeń grzewczo wentylacyjnych oraz obiegu nr 3 ładowania zasobnikowego podgrzewacza ciepłej wody użytkowej. Rozdzielacz wyposażony w armaturę odcinającą, spustową, odpowietrzającą oraz termometry i manometry. Odejścia od rozdzielacza wyposażone w zawory odcinające po stronie zasilania oraz regulacyjno odcinające po stronie powrotu. Do wymuszenia przepływu czynnika w poszczególnych obiegach projektuje się pompy obiegowe z płynną regulacją obrotów. W celu uzyskania regulacji pogodowej w obiegu centralnego ogrzewania projektuje się zastosowanie zaworu 3-drogowego mieszającego z siłownikiem do regulacji płynnej. Przygotowywanie ciepłej wody użytkowej odbywać się będzie w dwóch połączonych ze sobą szeregowo zasobnikowych wymienników typu EAS-500 C produkcji BRÖTJE o łącznej pojemności wodnej 1000 dm 3, pracujących w konfiguracji podgrzewu wstępnego przy pomocy baterii paneli słonecznych i dogrzania do wymaganej temperatury ciepłem z kotła grzewczego. Instalacja solarna pracować będzie w oparciu o 2 połączone równolegle baterie paneli słonecznych umieszczonych na dachu budynku (zorientowanych w kierunku południowo wschodnim), każda z 4 kolektorami płaskimi typu CosmoSun Komfort 2,51, o łącznej powierzchni absorbera A = 17,5 m 2. Kolektory w baterii połączone będą szeregowo. Projektuje się pracę w systemie low flow. Do wymuszenia krążenia czynnika w układzie solarnym projektuje się zastosowanie solarnej grupy pompowej typu GPS 60 z pompą obiegową typu WILO ST15/6. Sterowanie pracą układu podgrzewu solarnego przy pomocy regulatora serii RSS. Układ solarny projektuje się jako pracujący na 30% wodnym roztworze glikolu propylenowego, systemu niskoparametrowego, zamkniętego, zabezpieczonego zaworem bezpieczeństwa i naczyniem wzbiorczym przeponowym typu Solar M80. Zawór bezpieczeństwa stanowi integralny element solarnej grupy pompowej. Całość urządzeń układu solar-

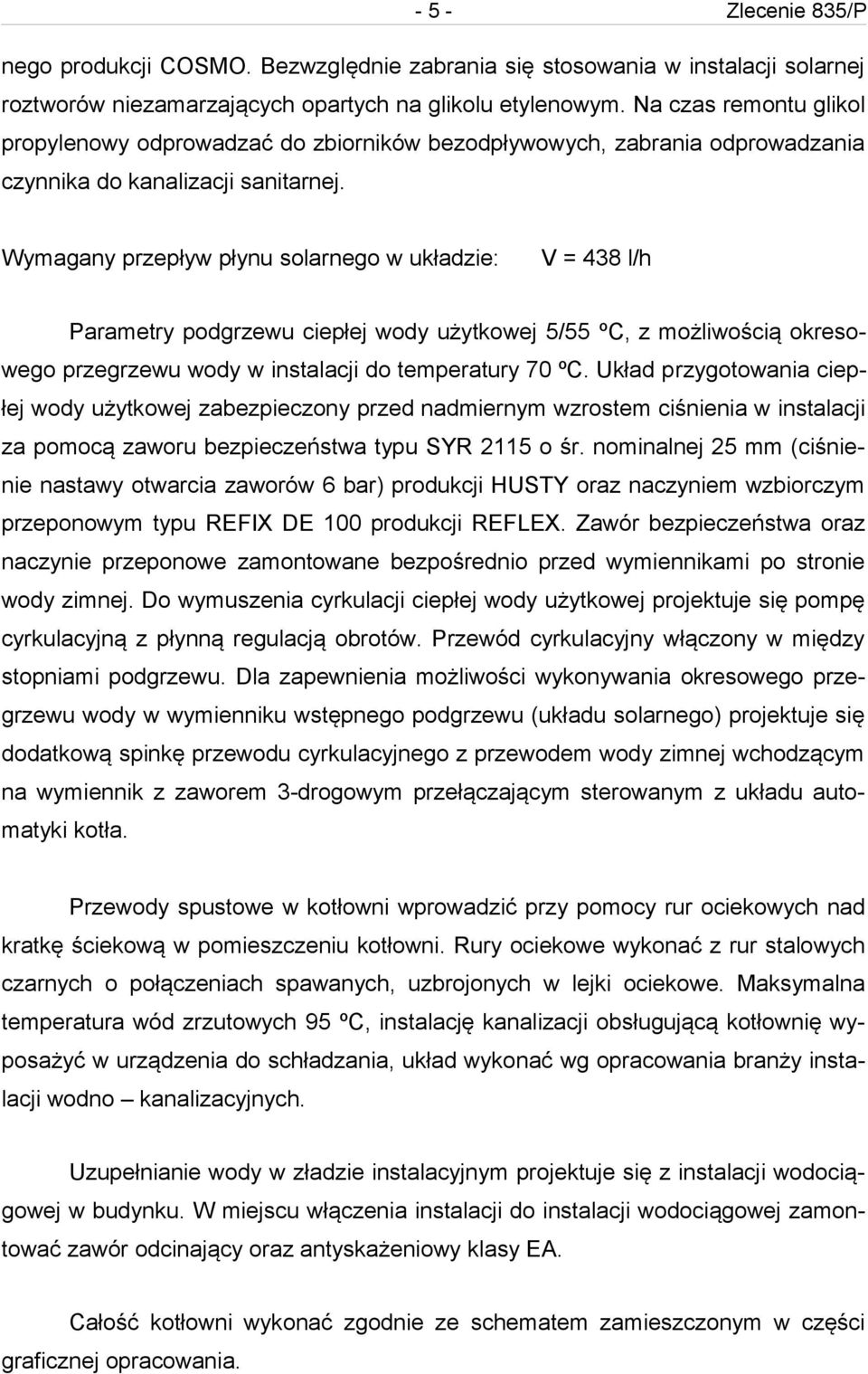

5 - 5 - Zlecenie 835/P nego produkcji COSMO. Bezwzględnie zabrania się stosowania w instalacji solarnej roztworów niezamarzających opartych na glikolu etylenowym. Na czas remontu glikol propylenowy odprowadzać do zbiorników bezodpływowych, zabrania odprowadzania czynnika do kanalizacji sanitarnej. Wymagany przepływ płynu solarnego w układzie: V = 438 l/h Parametry podgrzewu ciepłej wody użytkowej 5/55 ºC, z możliwością okresowego przegrzewu wody w instalacji do temperatury 70 ºC. Układ przygotowania ciepłej wody użytkowej zabezpieczony przed nadmiernym wzrostem ciśnienia w instalacji za pomocą zaworu bezpieczeństwa typu SYR 2115 o śr. nominalnej 25 mm (ciśnienie nastawy otwarcia zaworów 6 bar) produkcji HUSTY oraz naczyniem wzbiorczym przeponowym typu REFIX DE 100 produkcji REFLEX. Zawór bezpieczeństwa oraz naczynie przeponowe zamontowane bezpośrednio przed wymiennikami po stronie wody zimnej. Do wymuszenia cyrkulacji ciepłej wody użytkowej projektuje się pompę cyrkulacyjną z płynną regulacją obrotów. Przewód cyrkulacyjny włączony w między stopniami podgrzewu. Dla zapewnienia możliwości wykonywania okresowego przegrzewu wody w wymienniku wstępnego podgrzewu (układu solarnego) projektuje się dodatkową spinkę przewodu cyrkulacyjnego z przewodem wody zimnej wchodzącym na wymiennik z zaworem 3-drogowym przełączającym sterowanym z układu automatyki kotła. Przewody spustowe w kotłowni wprowadzić przy pomocy rur ociekowych nad kratkę ściekową w pomieszczeniu kotłowni. Rury ociekowe wykonać z rur stalowych czarnych o połączeniach spawanych, uzbrojonych w lejki ociekowe. Maksymalna temperatura wód zrzutowych 95 ºC, instalację kanalizacji obsługującą kotłownię wyposażyć w urządzenia do schładzania, układ wykonać wg opracowania branży instalacji wodno kanalizacyjnych. Uzupełnianie wody w zładzie instalacyjnym projektuje się z instalacji wodociągowej w budynku. W miejscu włączenia instalacji do instalacji wodociągowej zamontować zawór odcinający oraz antyskażeniowy klasy EA. Całość kotłowni wykonać zgodnie ze schematem zamieszczonym w części graficznej opracowania.

6 - 6 - Zlecenie 835/P 4.1. Rurociągi instalacji grzewczych Przewody grzewcze w obrębie kotłowni wykonać z rur stalowych czarnych o połączeniach spawanych. Całość instalacji wykonanej z rur stalowych należy zabezpieczyć antykorozyjnie. Powierzchnie metalowe po oczyszczeniu do 2-go stopnia czystości, pomalować dwukrotnie farbą antykorozyjną podkładową, a następnie dwukrotnie emalią nawierzchniową. Przewody w obrębie kotłowni prowadzić natynkowo. Przewody instalacji solarnej wykonać z rur miedzianych o połączeniach lutowanych na lut twardy o średnicach zgodnych z częścią rysunkową. Jako armaturę na instalacji stosować zawory wykonane z mosiądzu lub brązu. Wszystkie rurociągi grzewcze izolować otulinami z pianki polietylenowej. Rurociągi grzewcze izolować termicznie otulinami o następujących grubościach (dla materiału izolacyjnego o λ = 0,035 W/(m K)): - dla rurociągów o średnicy wewnętrznej do 22 mm grubość izolacji 20 mm, - dla rurociągów o średnicy wewnętrznej do 35 mm grubość izolacji 30 mm, - dla rurociągów o średnicy wewnętrznej powyżej 35 mm grubość izolacji równa średnicy wewnętrznej rurociągu. Przy przejściach rurociągów przez przegrody budowlane dla rurociągów stosować rury ochronne. Wszystkie przejścia rurociągów przez elementy wydzieleń pożarowych budynku oraz dla rurociągów o średnicy powyżej 40 mm przez ściany i stropy pomieszczeń zamkniętych, dla których wymagana klasa odporności ogniowej jest nie niższa niż EI60 wykonać jako zabezpieczone przeciwpożarowo w klasie odporności ogniowej przegród. Przejścia i bruzdy ścienne dla rurociągów prowadzące do ingerencji w konstrukcję nośną budynku wykonywać po uprzednim uzgodnieniu z osobą uprawnioną z branży konstrukcyjnej. 5. Uwagi końcowe Całość prac wykonać zgodnie z aktualnymi Warunkami technicznymi wykonania i odbioru robót budowlano montażowych część II oraz przepisami BHP.

7 - 7 - Zlecenie 835/P 6. Obliczenia Kubatura pomieszczenia kotła: Powierzchnia pomieszczenia kotła: A = 12,58 m 2 Wysokość pomieszczenia kotłowni: h = 3,34 m V = A h = 12,58 3,34 = 42,0 m 3 Kubatura pomieszczenia 42,0 m 3 jest większa od wymaganej minimalnej wynoszącej 6,5 m 3. Wielkość zgodna z Dz. U. 75 poz. 690 z 2002 roku z późniejszymi zmianami. Dobór systemu powietrzno spalinowego: W oparciu o karty katalogowe kotłów i systemów spalinowych dobrano system koncentryczny powietrzno spalinowe typu AVANT Ø 160 mm produkcji SCHIE- DEL. Przewody niezależne dla każdego z kotłów o wysokości czynnej około 7 m. Wymiarowanie instalacji solarnej: Przyjęto, iż przy pomocy układu solarnego, ciepła woda użytkowa przygotowywana będzie wstępnie w podgrzewaczu o pojemności 500 dm 3. Podgrzewacz współpracować będzie z panelami solarnymi płaskimi typu CosmoSun Komfort 2,5l charakteryzującymi się powierzchnią czynną absorbera a jcz = 2,19 m 2. Wymagana powierzchnia czynna paneli solarnych: A = Q dsolar : 30 = 500 : 30 = 16,67 m 2 Wymagana ilość paneli solarnych: A p = A : 2,19 = 16,67 : 2,19 = 7,6 szt Dobrano 8 paneli solarnych o łącznej powierzchni czynnej ƩA = 17,5 m 2.

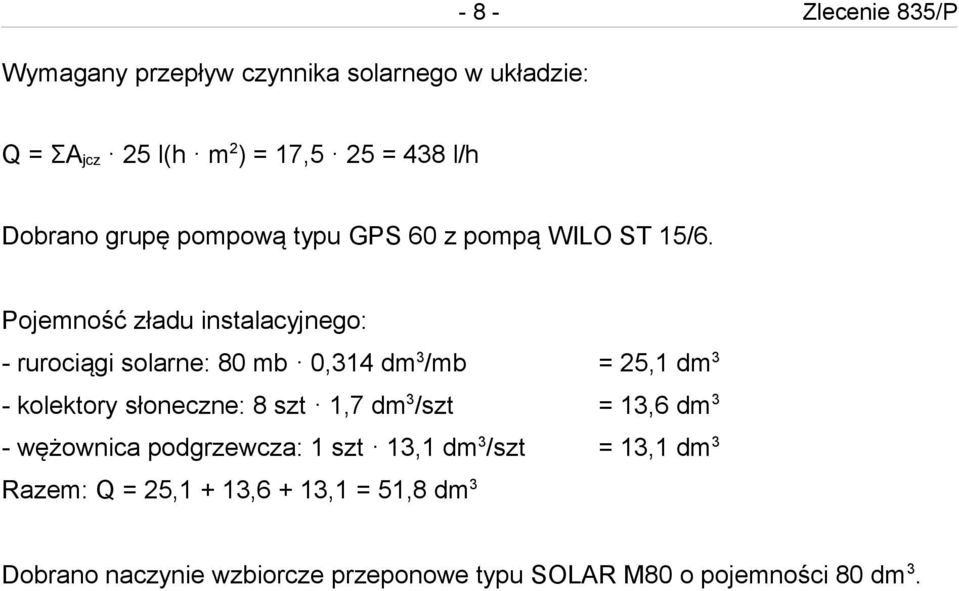

8 Wymagany przepływ czynnika solarnego w układzie: Zlecenie 835/P Q = ƩA jcz 25 l(h m 2 ) = 17,5 25 = 438 l/h Dobrano grupę pompową typu GPS 60 z pompą WILO ST 15/6. Pojemność zładu instalacyjnego: - rurociągi solarne: 80 mb 0,314 dm 3 /mb = 25,1 dm 3 - kolektory słoneczne: 8 szt 1,7 dm 3 /szt = 13,6 dm 3 - wężownica podgrzewcza: 1 szt 13,1 dm 3 /szt = 13,1 dm 3 Razem: Q = 25,1 + 13,6 + 13,1 = 51,8 dm 3 Dobrano naczynie wzbiorcze przeponowe typu SOLAR M80 o pojemności 80 dm 3.
