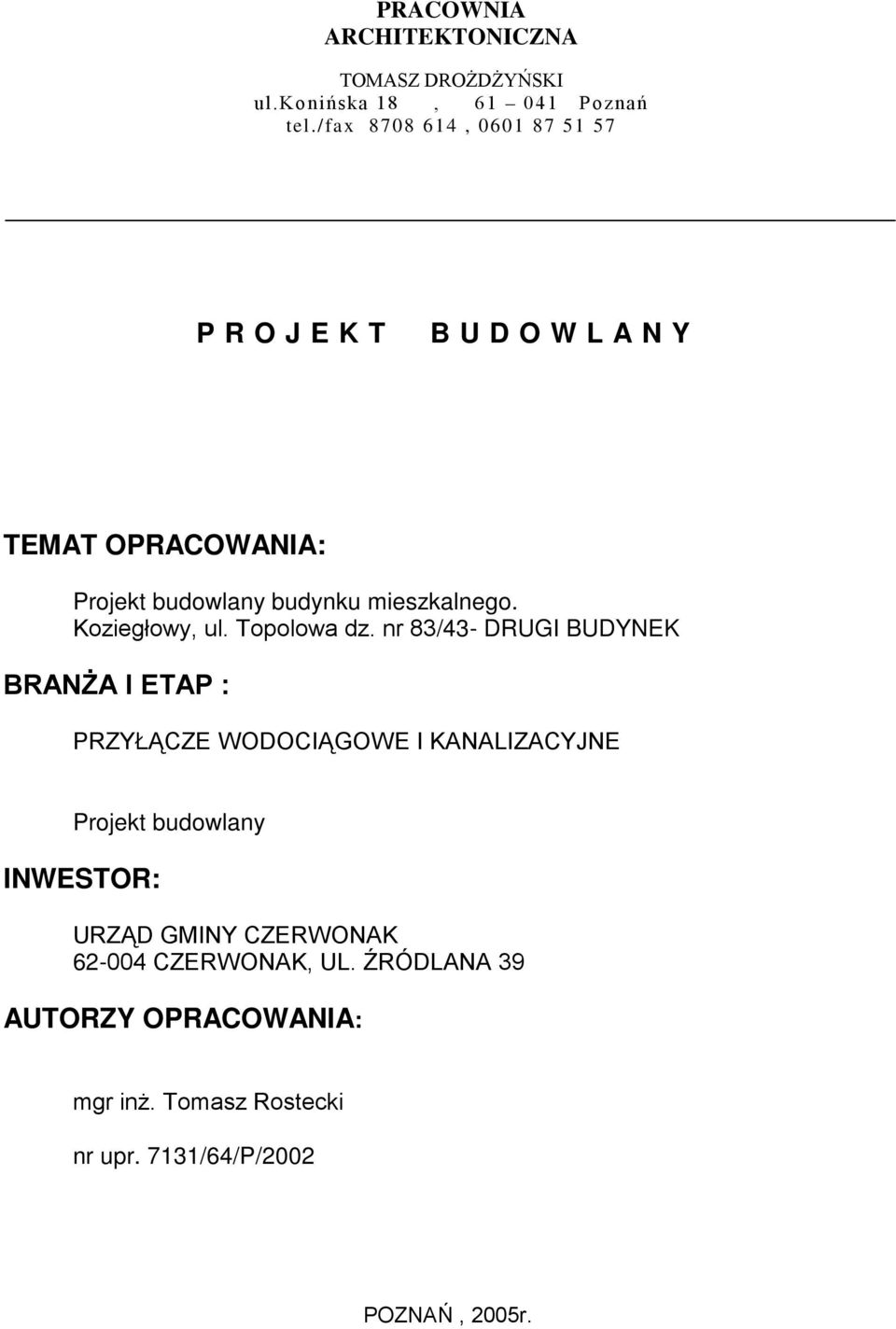

1 PRACOWNIA ARCHITEKTONICZNA TOMASZ DROśDśYŃSKI ul.konińska 18, Poznań tel./fax , P R O J E K T B U D O W L A N Y TEMAT OPRACOWANIA: Projekt budowlany budynku mieszkalnego. Koziegłowy, ul. Topolowa dz. nr 83/43- DRUGI BUDYNEK BRANśA I ETAP : PRZYŁĄCZE WODOCIĄGOWE I KANALIZACYJNE Projekt budowlany INWESTOR: URZĄD GMINY CZERWONAK CZERWONAK, UL. ŹRÓDLANA 39 AUTORZY OPRACOWANIA: mgr inŝ. Tomasz Rostecki nr upr. 7131/64/P/2002 POZNAŃ, 2005r.

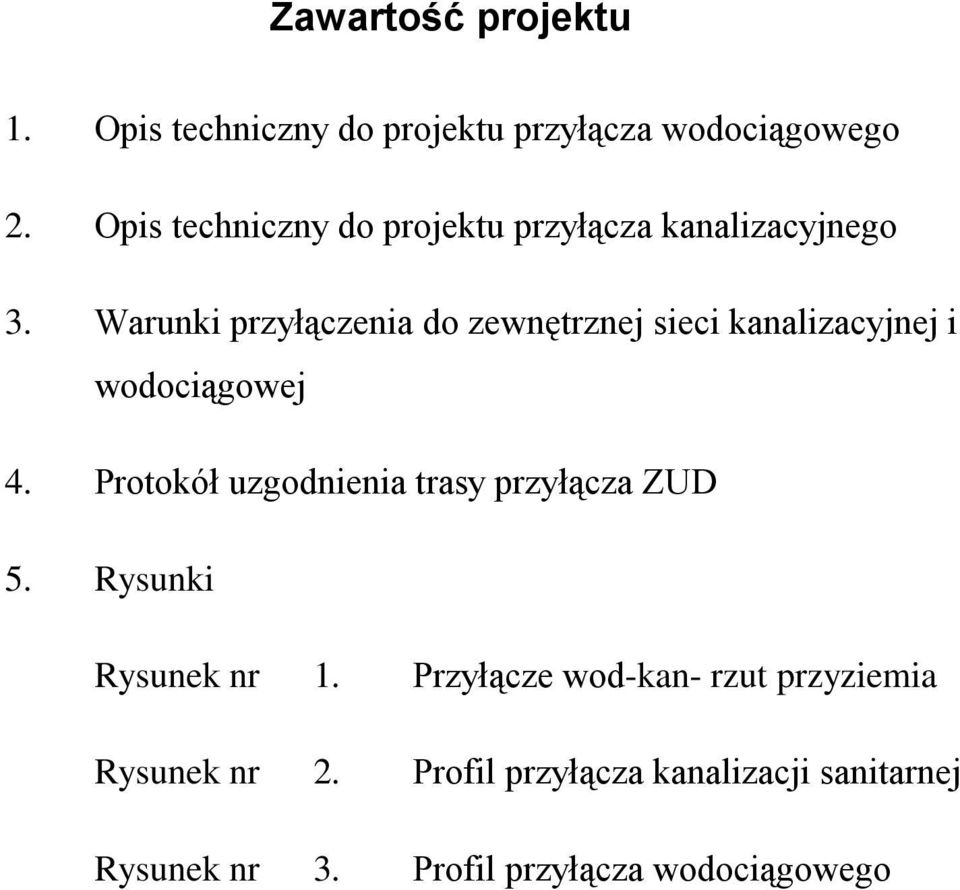

2 Zawartość projektu 1. Opis techniczny do projektu przyłącza wodociągowego 2. Opis techniczny do projektu przyłącza kanalizacyjnego 3. Warunki przyłączenia do zewnętrznej sieci kanalizacyjnej i wodociągowej 4. Protokół uzgodnienia trasy przyłącza ZUD 5. Rysunki Rysunek nr 1. Przyłącze wod-kan- rzut przyziemia Rysunek nr 2. Profil przyłącza kanalizacji sanitarnej Rysunek nr 3. Profil przyłącza wodociągowego

Warunki przyłączenia do zewnętrznej sieci kanalizacyjnej i wodociągowej 4.

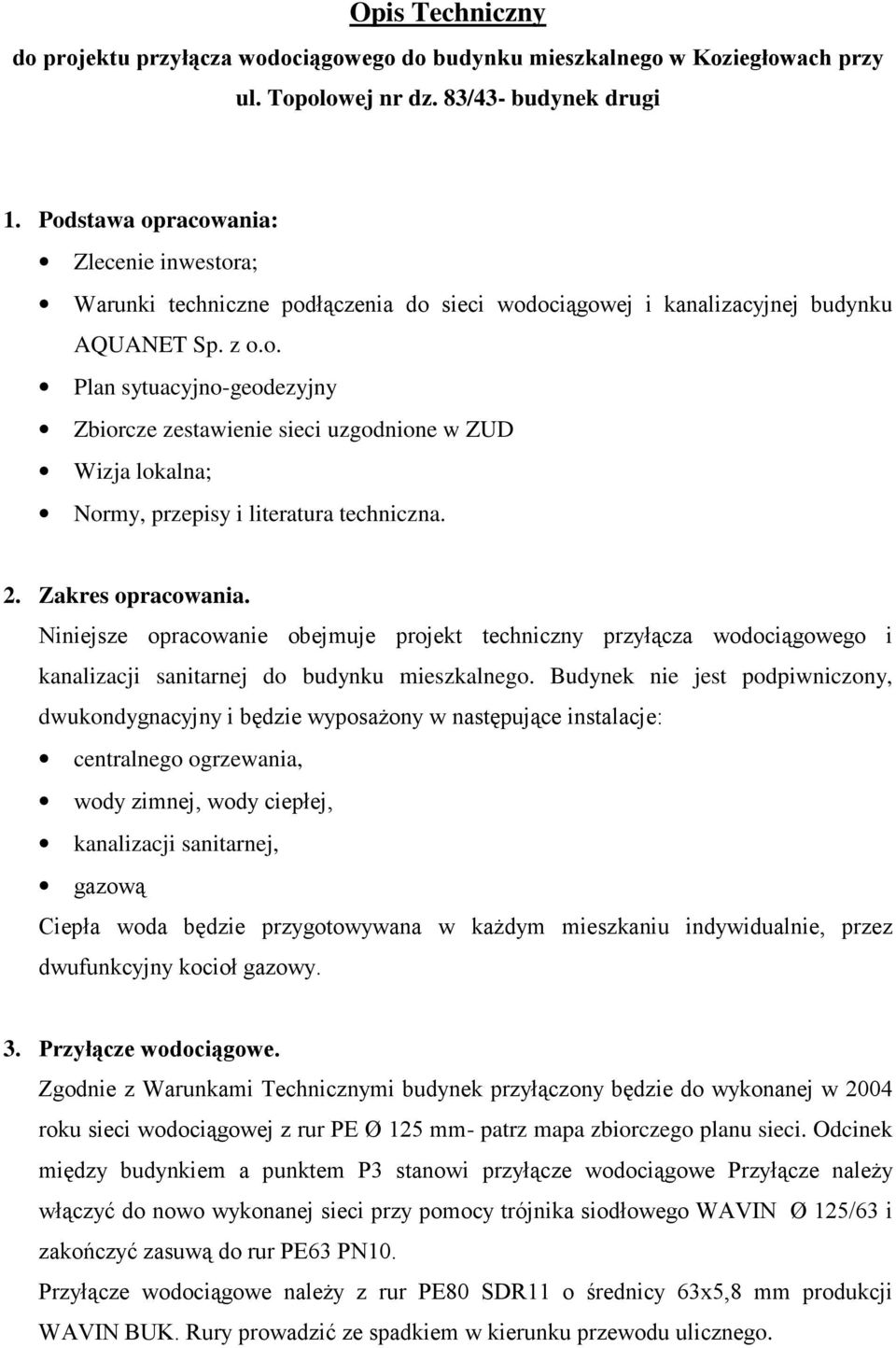

3 Opis Techniczny do projektu przyłącza wodociągowego do budynku mieszkalnego w Koziegłowach przy ul. Topolowej nr dz. 83/43- budynek drugi 1. Podstawa opracowania: Zlecenie inwestora; Warunki techniczne podłączenia do sieci wodociągowej i kanalizacyjnej budynku AQUANET Sp. z o.o. Plan sytuacyjno-geodezyjny Zbiorcze zestawienie sieci uzgodnione w ZUD Wizja lokalna; Normy, przepisy i literatura techniczna. 2. Zakres opracowania. Niniejsze opracowanie obejmuje projekt techniczny przyłącza wodociągowego i kanalizacji sanitarnej do budynku mieszkalnego. Budynek nie jest podpiwniczony, dwukondygnacyjny i będzie wyposaŝony w następujące instalacje: centralnego ogrzewania, wody zimnej, wody ciepłej, kanalizacji sanitarnej, gazową Ciepła woda będzie przygotowywana w kaŝdym mieszkaniu indywidualnie, przez dwufunkcyjny kocioł gazowy. 3. Przyłącze wodociągowe. Zgodnie z Warunkami Technicznymi budynek przyłączony będzie do wykonanej w 2004 roku sieci wodociągowej z rur PE Ø 125 mm- patrz mapa zbiorczego planu sieci. Odcinek między budynkiem a punktem P3 stanowi przyłącze wodociągowe Przyłącze naleŝy włączyć do nowo wykonanej sieci przy pomocy trójnika siodłowego WAVIN Ø 125/63 i zakończyć zasuwą do rur PE63 PN10. Przyłącze wodociągowe naleŝy z rur PE80 SDR11 o średnicy 63x5,8 mm produkcji WAVIN BUK. Rury prowadzić ze spadkiem w kierunku przewodu ulicznego.

2. Zakres opracowania. Niniejsze opracowanie obejmuje projekt techniczny przyłącza wodociągowego i kanalizacji sanitarnej do budynku mieszkalnego.

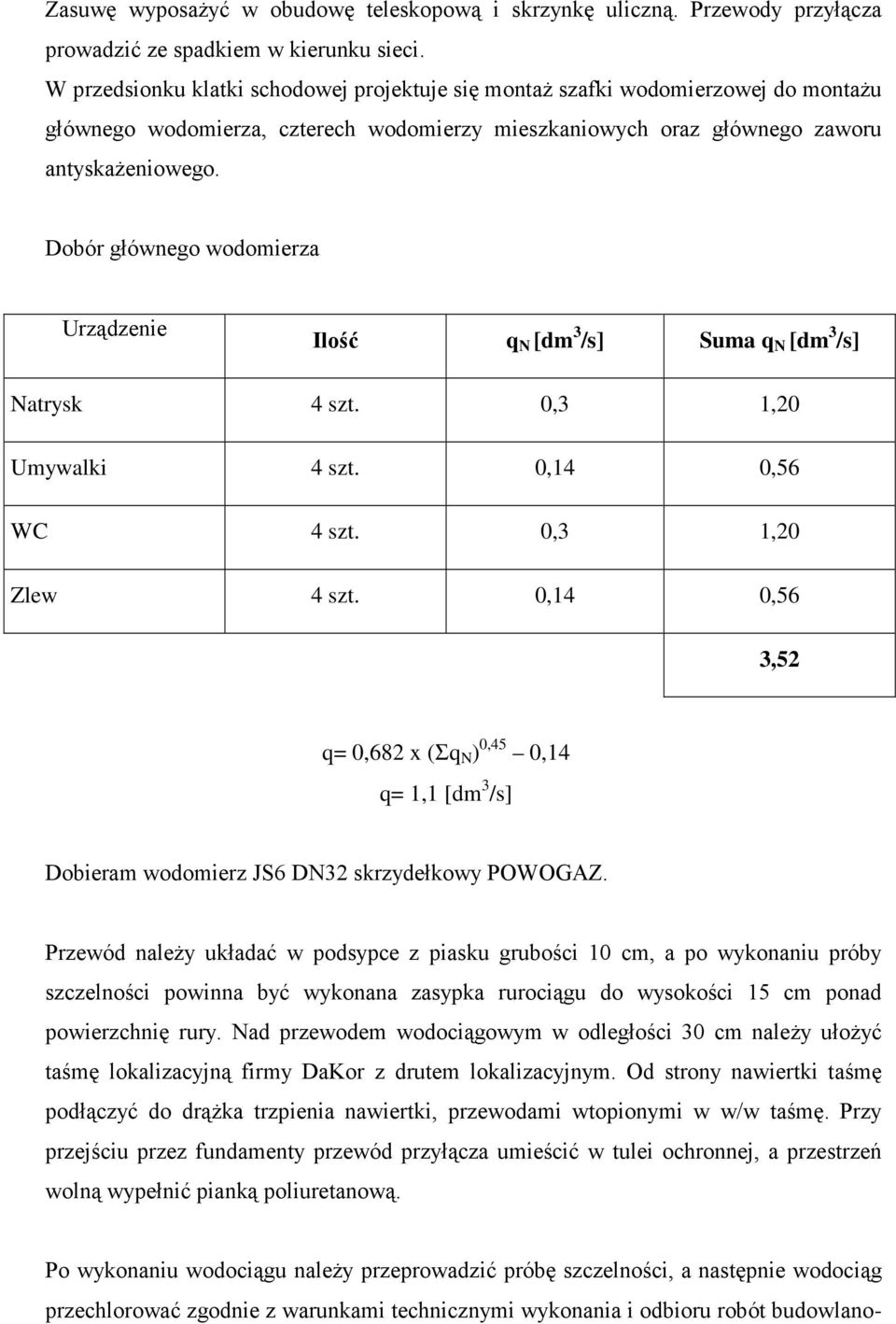

4 Zasuwę wyposaŝyć w obudowę teleskopową i skrzynkę uliczną. Przewody przyłącza prowadzić ze spadkiem w kierunku sieci. W przedsionku klatki schodowej projektuje się montaŝ szafki wodomierzowej do montaŝu głównego wodomierza, czterech wodomierzy mieszkaniowych oraz głównego zaworu antyskaŝeniowego. Dobór głównego wodomierza Urządzenie Ilość q N [dm 3 /s] Suma q N [dm 3 /s] Natrysk 4 szt. 0,3 1,20 Umywalki 4 szt. 0,14 0,56 WC 4 szt. 0,3 1,20 Zlew 4 szt. 0,14 0,56 3,52 q= 0,682 x (Σq N ) 0,45 0,14 q= 1,1 [dm 3 /s] Dobieram wodomierz JS6 DN32 skrzydełkowy POWOGAZ. Przewód naleŝy układać w podsypce z piasku grubości 10 cm, a po wykonaniu próby szczelności powinna być wykonana zasypka rurociągu do wysokości 15 cm ponad powierzchnię rury. Nad przewodem wodociągowym w odległości 30 cm naleŝy ułoŝyć taśmę lokalizacyjną firmy DaKor z drutem lokalizacyjnym. Od strony nawiertki taśmę podłączyć do drąŝka trzpienia nawiertki, przewodami wtopionymi w w/w taśmę. Przy przejściu przez fundamenty przewód przyłącza umieścić w tulei ochronnej, a przestrzeń wolną wypełnić pianką poliuretanową. Po wykonaniu wodociągu naleŝy przeprowadzić próbę szczelności, a następnie wodociąg przechlorować zgodnie z warunkami technicznymi wykonania i odbioru robót budowlano-

Dobór głównego wodomierza Urządzenie Ilość q N [dm 3 /s] Suma q N [dm 3 /s] Natrysk 4 szt. 0,3 1,20 Umywalki 4 szt. 0,14 0,56 WC 4 szt. 0,3 1,20 Zlew 4 szt.

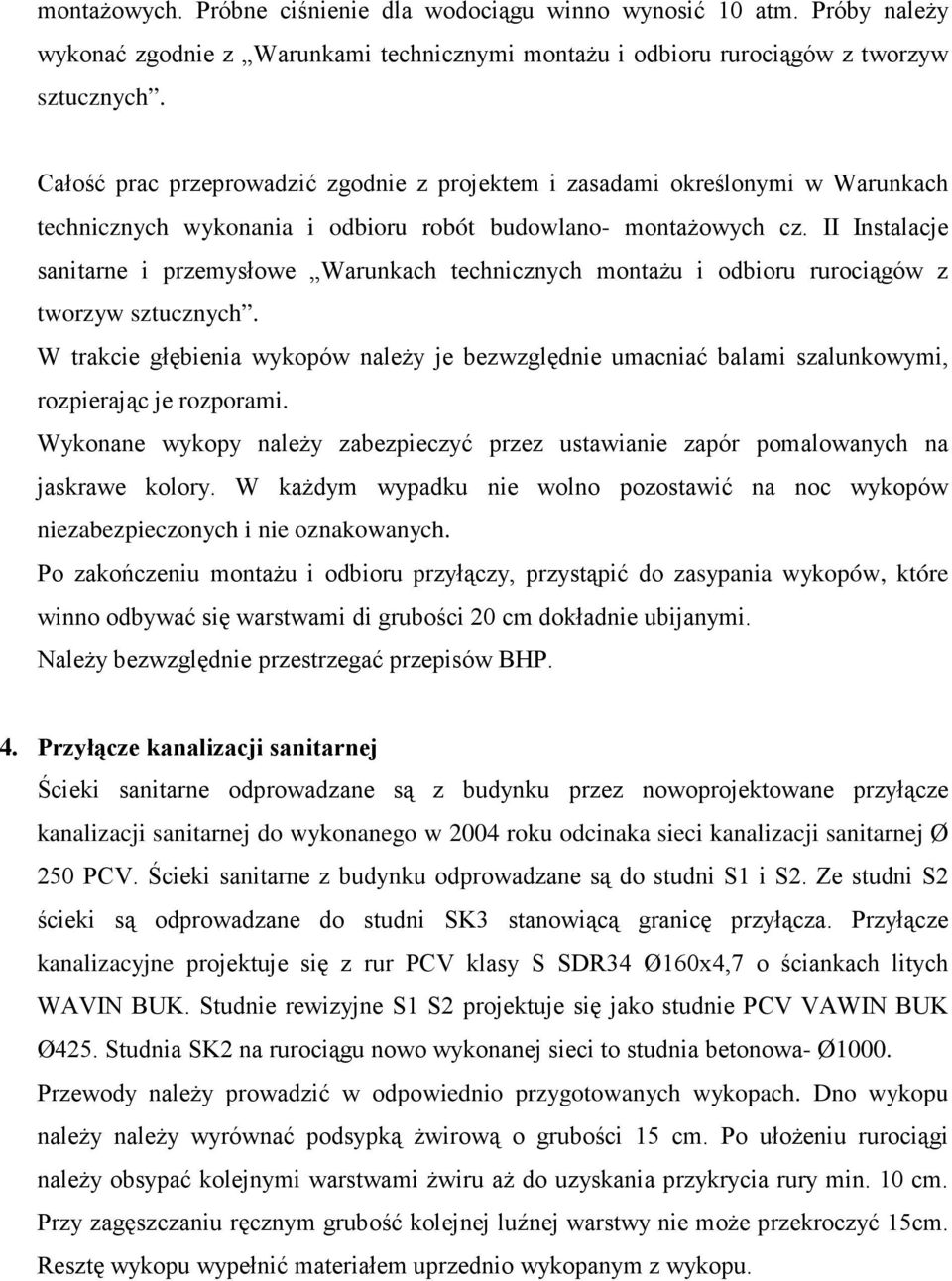

5 montaŝowych. Próbne ciśnienie dla wodociągu winno wynosić 10 atm. Próby naleŝy wykonać zgodnie z Warunkami technicznymi montaŝu i odbioru rurociągów z tworzyw sztucznych. Całość prac przeprowadzić zgodnie z projektem i zasadami określonymi w Warunkach technicznych wykonania i odbioru robót budowlano- montaŝowych cz. II Instalacje sanitarne i przemysłowe Warunkach technicznych montaŝu i odbioru rurociągów z tworzyw sztucznych. W trakcie głębienia wykopów naleŝy je bezwzględnie umacniać balami szalunkowymi, rozpierając je rozporami. Wykonane wykopy naleŝy zabezpieczyć przez ustawianie zapór pomalowanych na jaskrawe kolory. W kaŝdym wypadku nie wolno pozostawić na noc wykopów niezabezpieczonych i nie oznakowanych. Po zakończeniu montaŝu i odbioru przyłączy, przystąpić do zasypania wykopów, które winno odbywać się warstwami di grubości 20 cm dokładnie ubijanymi. NaleŜy bezwzględnie przestrzegać przepisów BHP. 4. Przyłącze kanalizacji sanitarnej Ścieki sanitarne odprowadzane są z budynku przez nowoprojektowane przyłącze kanalizacji sanitarnej do wykonanego w 2004 roku odcinaka sieci kanalizacji sanitarnej Ø 250 PCV. Ścieki sanitarne z budynku odprowadzane są do studni S1 i S2. Ze studni S2 ścieki są odprowadzane do studni SK3 stanowiącą granicę przyłącza. Przyłącze kanalizacyjne projektuje się z rur PCV klasy S SDR34 Ø160x4,7 o ściankach litych WAVIN BUK. Studnie rewizyjne S1 S2 projektuje się jako studnie PCV VAWIN BUK Ø425. Studnia SK2 na rurociągu nowo wykonanej sieci to studnia betonowa- Ø1000. Przewody naleŝy prowadzić w odpowiednio przygotowanych wykopach. Dno wykopu naleŝy naleŝy wyrównać podsypką Ŝwirową o grubości 15 cm. Po ułoŝeniu rurociągi naleŝy obsypać kolejnymi warstwami Ŝwiru aŝ do uzyskania przykrycia rury min. 10 cm. Przy zagęszczaniu ręcznym grubość kolejnej luźnej warstwy nie moŝe przekroczyć 15cm. Resztę wykopu wypełnić materiałem uprzednio wykopanym z wykopu.

II Instalacje sanitarne i przemysłowe Warunkach technicznych montaŝu i odbioru rurociągów z tworzyw sztucznych.

6 Zalecenia ogólne Całość prac przewidzianych do realizacji wykonać zgodnie z niniejszym projektem i zasadami określonymi w Warunkach technicznych wykonania i odbioru robót budowlano-montaŝowych cz. II Instalacje sanitarne i przemysłowe. W trakcie głębienia wykopów naleŝy je umacniać balami szalunkowymi, rozpierając je rozporami. Wykonane wykopy naleŝy zabezpieczyć poprzez ustawienie zapór pomalowanych na jaskrawe kolory. W Ŝadnym wypadku nie wolno pozostawić na noc wykopów niezabezpieczonych i nieoznakowanych. Po zakończeniu montaŝu i odbioru przyłączy, przystąpić do zasypania wykopów, które winno się odbywać warstwami do grubości 20 cm dokładnie ubijanymi. NaleŜy bezwzględnie przestrzegać przepisów BHP. UWAGI: Inwestor moŝe przystąpić do realizacji przyłączy po upływie 30 dni od daty zgłoszenia o zamiarze budowy w Starostwie Powiatowym i braku uwag ze strony Starostwa uzyskaniu zgody firmy AQUANET Sp. z o.o. Wykonane przyłącza naleŝy zgłosić do firmy AQUANET Sp. z o.o. do odbioru technicznego. Do odbioru technicznego naleŝy przedłoŝyć pełną inwentaryzację geodezyjną powykonawczą zrealizowanego uzbrojenia.

Wykonane wykopy naleŝy zabezpieczyć poprzez ustawienie zapór pomalowanych na jaskrawe kolory. W Ŝadnym wypadku nie wolno pozostawić na noc wykopów niezabezpieczonych i nieoznakowanych.

7 Oświadczenie Oświadczam, Ŝe dokumentacja budowlana przyłącza wod-kan dla budynku przy ul. Topolowej w Koziegłowach jest kompletna i zgodna z: prawem budowlanym warunkami technicznymi obowiązującymi normami uzgodnieniami z inwestorem Tomasz Rostecki

Topolowej w Koziegłowach jest kompletna i zgodna z: prawem
