Uzupełnienie kosztorysów nakładczych sporządzone w oparciu o dokumentacją techniczną

Transkrypt

1 Przedmiot przetargu: ATERNATYWNE ŻRÓDŁO ENERGII W MIEŚCIE GMINIE GĄBIN - EDUKACJA I EKONOMIA. KOLEKTORY SŁONECZNE DO PRODUKCJI CIEPŁA Uzupełnienie kosztorysów nakładczych sporządzone w oparciu o dokumentacją techniczną Wymienione w dokumentacji projektowej urządzenia i materiały odniesione do konkretnych producentów jak również nazwy firm dostawców i producentów należy traktować jako służące do określenia parametrów przedmiotu zamówienia poprzez podanie oczekiwanego standardu. Dopuszczalne jest zastosowanie urządzeń i materiałów równoważnych pochodzących od innych wytwórców z zastrzeżeniem, że nie będą one jakościowo gorsze od wskazanych w projekcie oraz, że zagwarantują dotrzymanie tych samych lub lepszych parametrów technicznych oraz będą posiadać wszystkie niezbędne atesty i dopuszczenia do stosowania.

2 Szkoła Podstawowa w m. Borki W pozycjach przedmiaru robót należy uwzględnić ( materiał i robociznę): 1. Biwalentny zbiornik solarny o poj 500l - kpl 1 - podgrzewacz vitocell 300-B typ EVB - 1 szt - zawory i kształtki przyłączeniowe1 kpl - przeponowe naczynie wzbiorcze Refix DE 40 - zawór bezpieczeństwa dn 20 Syr Kolektory płaskie do mocowania na dachu - pow. 15m2/układ - układ 1 - kolektory płaskie vitosoll 300F - szt 6 3. Zestaw przyłączeniowy - 5 kpl - rurki złączne kolektorów - 5 szt 4. Ciśnieniowe naczynie przeponowe- szt 1 - naczynie solarne 50l - 1szt - manometr tarczowy 0-0,6 MPa - szt 1 - zawór bezpieczeństwa dn 15 Syr Zestaw pompowy z pompą - 1kpl - grupa pompowa Solar Devicon PS 10 kpl 1 6. Separator powietrza -szt 1 - separator powietrza dn 25 -szt 1 7. Zestaw do montażu na dachu - kpl 5 - konstrukcja wsporcza do montażu na dachu płaskim pod 6 kolektorów 8. Odpowietrznik automatyczny do kol słonecznych - kpl 1 - odpowietrznik automatyczny z zaworem 1/2 - kpl 1 9. Armatura do napełniania z pompka ręczną - kpl 1 - armatura do napełniania Nr katalog kpl 1 - pompka ręczna do napełniania Nr katalog szt Elektroniczny regulator różnicowy kpl 1 - sterownik solarny Vitosolc 100 SD Regulator temperatury kpl 1 - Zabezpieczający ogranicznik temperatury nr katalog. Z kpl Płyn do napełniania układu słonecznego - kpl 1 - Ergolid - 30l 13. Rury układu słonecznego wraz z izolacją - kpl 1 - rury miedziane twarde dn 22 - mb 22 - izolacja steinonorm 22x20mm - mb 12 - izolacja kauczukowa 22x13 - mb 12

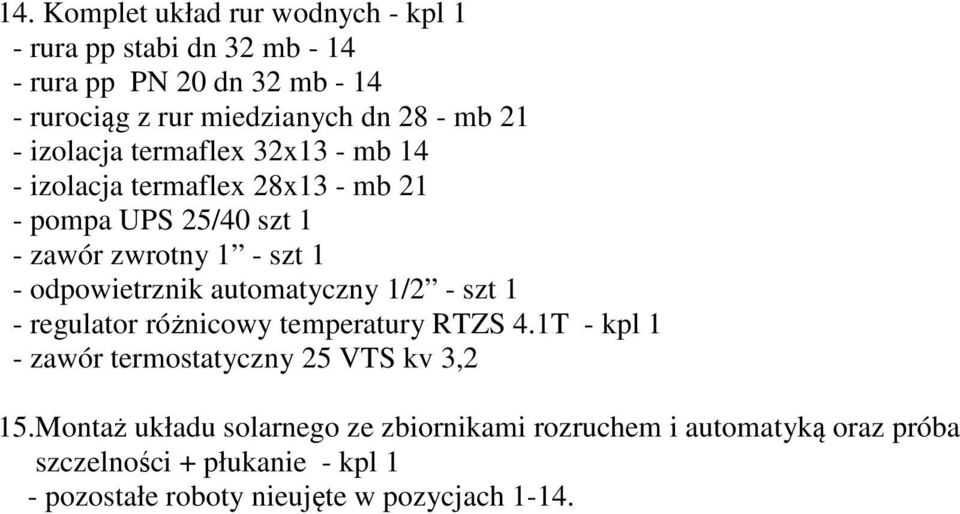

3 14. Komplet układ rur wodnych - kpl 1 - rura pp stabi dn 32 mb rura pp PN 20 dn 32 mb rurociąg z rur miedzianych dn 28 - mb 21 - izolacja termaflex 32x13 - mb 14 - izolacja termaflex 28x13 - mb 21 - pompa UPS 25/40 szt 1 - zawór zwrotny 1 - szt 1 - odpowietrznik automatyczny 1/2 - szt 1 - regulator różnicowy temperatury RTZS 4.1T - kpl 1 - zawór termostatyczny 25 VTS kv 3,2 15.Montaż układu solarnego ze zbiornikami rozruchem i automatyką oraz próba szczelności + płukanie - kpl 1 - pozostałe roboty nieujęte w pozycjach 1-14.

4 Szkoła Podstawowa w m. Nowy Kamień W pozycjach przedmiaru robót należy uwzględnić ( materiał i robociznę): 1. Biwalentny zbiornik solarny o poj 500l - kpl 1 - podgrzewacz vitocell 300-B typ EVB - 1 szt - zawory i kształtki przyłączeniowe1 kpl - przeponowe naczynie wzbiorcze Refix DE 40 - zawór bezpieczeństwa dn 20 Syr Kolektory płaskie do mocowania na dachu - pow. 15m2/układ - układ 1 - kolektory płaskie vitosoll 300F - szt 6 3. Zestaw przyłączeniowy - 5 kpl - rurki złączne kolektorów - 5 szt 4. Ciśnieniowe naczynie przeponowe- szt 1 - naczynie solarne 50l - 1szt - manometr tarczowy 0-0,6 MPa - szt 1 - zawór bezpieczeństwa dn 15 Syr Zestaw pompowy z pompą - 1kpl - grupa pompowa Solar Devicon PS 10 kpl 1 6. Separator powietrza -szt 1 - separator powietrza dn 25 -szt 1 7. Zestaw do montażu na dachu - kpl 5 - konstrukcja wsporcza do montażu na dachu płaskim pod 6 kolektorów 8. Odpowietrznik automatyczny do kol słonecznych - kpl 1 - odpowietrznik automatyczny z zaworem 1/2 - kpl 1 9. Armatura do napełniania z pompka ręczną - kpl 1 - armatura do napełniania Nr katalog kpl 1 - pompka ręczna do napełniania Nr katalog szt Elektroniczny regulator różnicowy kpl 1 - sterownik solarny Vitosolc 100 SD Regulator temperatury kpl 1 - Zabezpieczający ogranicznik temperatury nr katalog. Z kpl Płyn do napełniania układu słonecznego - kpl 1 - Ergolid - 40l 13. Rury układu słonecznego wraz z izolacją - kpl 1 - rury miedziane twarde dn 22 - mb 42 - izolacja steinonorm 22x20mm - mb 12

5 - izolacja kauczukowa 22x13 - mb Komplet układ rur wodnych - kpl 1 - rura pp stabi dn 32 mb rura pp PN 20 dn 32 mb rurociąg z rur miedzianych dn 28 - mb 24 - izolacja termaflex 32x13 - mb 16 - izolacja termaflex 28x13 - mb 24 - pompa UPS 25/40 szt 1 - zawór zwrotny 1 - szt 1 - odpowietrznik automatyczny 1/2 - szt 1 - regulator różnicowy temperatury RTZS 4.1T - kpl 1 - zawór termostatyczny 25 VTS kv 3,2 15.Montaż układu solarnego ze zbiornikami rozruchem i automatyką oraz próba szczelności + płukanie - kpl 1 - pozostałe roboty nieujęte w poz.1-14.

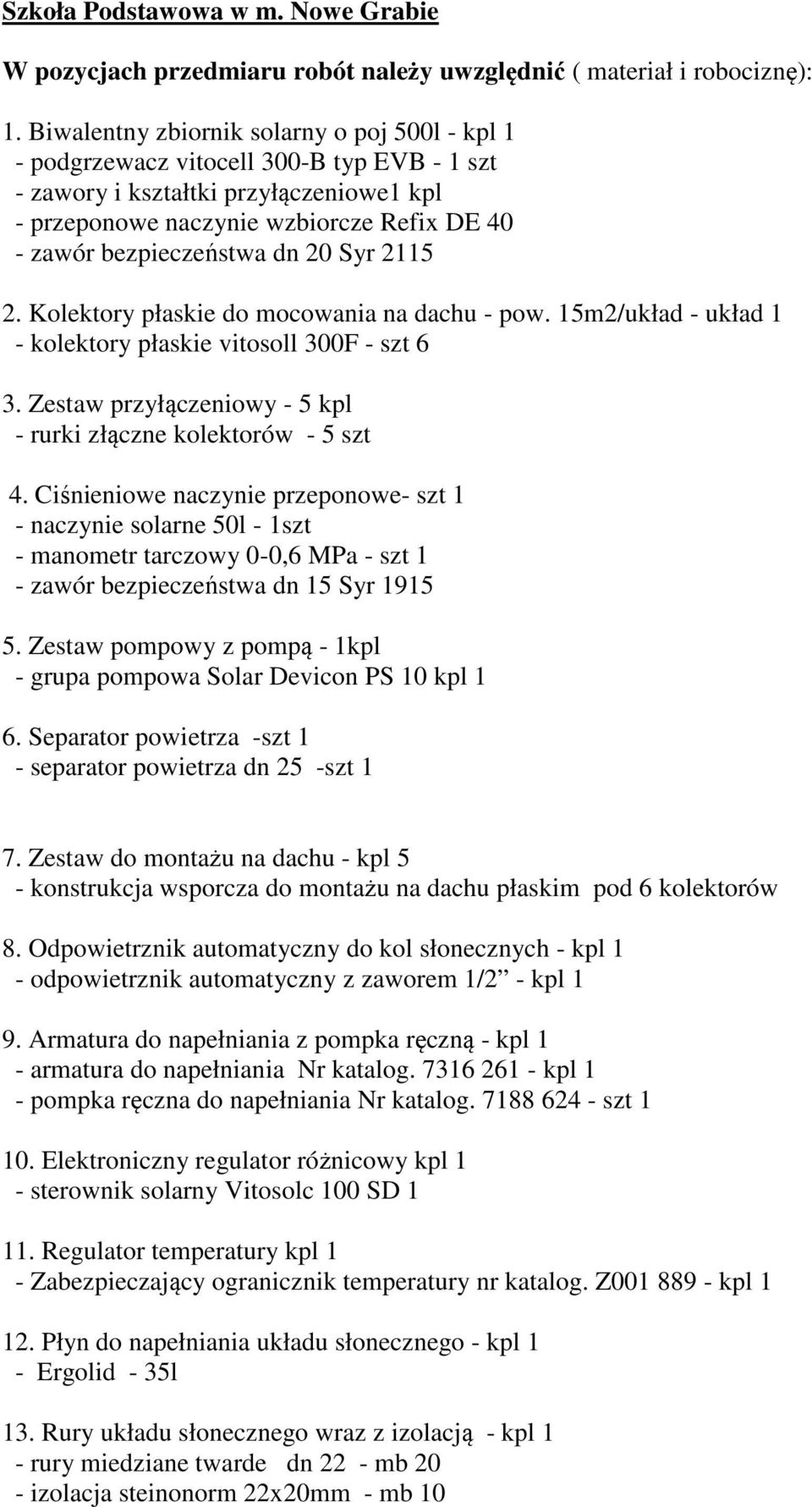

6 Szkoła Podstawowa w m. Nowe Grabie W pozycjach przedmiaru robót należy uwzględnić ( materiał i robociznę): 1. Biwalentny zbiornik solarny o poj 500l - kpl 1 - podgrzewacz vitocell 300-B typ EVB - 1 szt - zawory i kształtki przyłączeniowe1 kpl - przeponowe naczynie wzbiorcze Refix DE 40 - zawór bezpieczeństwa dn 20 Syr Kolektory płaskie do mocowania na dachu - pow. 15m2/układ - układ 1 - kolektory płaskie vitosoll 300F - szt 6 3. Zestaw przyłączeniowy - 5 kpl - rurki złączne kolektorów - 5 szt 4. Ciśnieniowe naczynie przeponowe- szt 1 - naczynie solarne 50l - 1szt - manometr tarczowy 0-0,6 MPa - szt 1 - zawór bezpieczeństwa dn 15 Syr Zestaw pompowy z pompą - 1kpl - grupa pompowa Solar Devicon PS 10 kpl 1 6. Separator powietrza -szt 1 - separator powietrza dn 25 -szt 1 7. Zestaw do montażu na dachu - kpl 5 - konstrukcja wsporcza do montażu na dachu płaskim pod 6 kolektorów 8. Odpowietrznik automatyczny do kol słonecznych - kpl 1 - odpowietrznik automatyczny z zaworem 1/2 - kpl 1 9. Armatura do napełniania z pompka ręczną - kpl 1 - armatura do napełniania Nr katalog kpl 1 - pompka ręczna do napełniania Nr katalog szt Elektroniczny regulator różnicowy kpl 1 - sterownik solarny Vitosolc 100 SD Regulator temperatury kpl 1 - Zabezpieczający ogranicznik temperatury nr katalog. Z kpl Płyn do napełniania układu słonecznego - kpl 1 - Ergolid - 35l 13. Rury układu słonecznego wraz z izolacją - kpl 1 - rury miedziane twarde dn 22 - mb 20 - izolacja steinonorm 22x20mm - mb 10

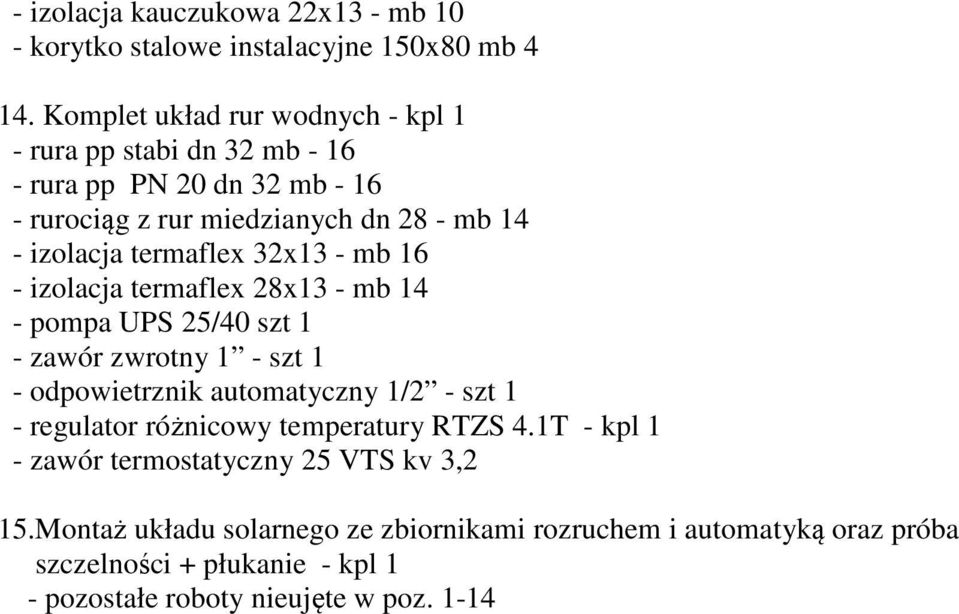

7 - izolacja kauczukowa 22x13 - mb 10 - korytko stalowe instalacyjne 150x80 mb Komplet układ rur wodnych - kpl 1 - rura pp stabi dn 32 mb rura pp PN 20 dn 32 mb rurociąg z rur miedzianych dn 28 - mb 14 - izolacja termaflex 32x13 - mb 16 - izolacja termaflex 28x13 - mb 14 - pompa UPS 25/40 szt 1 - zawór zwrotny 1 - szt 1 - odpowietrznik automatyczny 1/2 - szt 1 - regulator różnicowy temperatury RTZS 4.1T - kpl 1 - zawór termostatyczny 25 VTS kv 3,2 15.Montaż układu solarnego ze zbiornikami rozruchem i automatyką oraz próba szczelności + płukanie - kpl 1 - pozostałe roboty nieujęte w poz. 1-14

8 Szkoła Podstawowa w m. Czermno W pozycjach przedmiaru robót należy uwzględnić ( materiał i robociznę): 1. Biwalentny zbiornik solarny o poj 500l - kpl 1 - podgrzewacz vitocell 100V typ CVW 500l- 1 szt - zawory i kształtki przyłączeniowe1 kpl - przeponowe naczynie wzbiorcze Refix DE 40 - zawór bezpieczeństwa dn 20 Syr Kolektory płaskie do mocowania na dachu - pow. 15m2/układ - układ 1 - kolektory płaskie vitosoll 300F - szt 6 3. Zestaw przyłączeniowy - 5 kpl - rurki złączne kolektorów - 5 szt 4. Ciśnieniowe naczynie przeponowe- szt 1 - naczynie solarne 50l - 1szt - manometr tarczowy 0-0,6 MPa - szt 1 - zawór bezpieczeństwa dn 15 Syr Zestaw pompowy z pompą - 1kpl - grupa pompowa Solar Devicon PS 10 kpl 1 6. Separator powietrza -szt 1 - separator powietrza dn 25 -szt 1 7. Zestaw do montażu na dachu - kpl 5 - konstrukcja wsporcza do montażu równoległego do pow. dachu,krytego blachodachówka pod 3 kolektory - kpl 2 8. Odpowietrznik automatyczny do kol słonecznych - kpl 1 - odpowietrznik automatyczny z zaworem 1/2 - kpl 2 9. Armatura do napełniania z pompka ręczną - kpl 1 - armatura do napełniania Nr katalog kpl 1 - pompka ręczna do napełniania Nr katalog szt Elektroniczny regulator różnicowy kpl 1 - sterownik solarny Vitosolc 100 SD Regulator temperatury kpl 1 - Zabezpieczający ogranicznik temperatury nr katalog. Z kpl Płyn do napełniania układu słonecznego - kpl 1 - Ergolid - 45l 13. Rury układu słonecznego wraz z izolacją - kpl 1 - rury miedziane twarde dn 22 - mb 50 - izolacja steinonorm 22x20mm - mb 10

9 - izolacja kauczukowa 22x13 - mb Komplet układ rur wodnych - kpl 1 - rura pp stabi dn 32 mb rura pp stabi dn 40 mb rura pp PN 20 dn 40 mb pompa ALPHA2 L N izolacja termaflex 32x13 - mb 24 - izolacja termaflex 40x13 - mb 12 - zawór zwrotny 1 - szt 1 15.Montaż układu solarnego ze zbiornikami rozruchem i automatyką oraz próba szczelności + płukanie - kpl 1 - pozostałe roboty nieujęte w poz 1-14

10 Szkoła Podstawowa w m. Gąbin W pozycjach przedmiaru robót należy uwzględnić ( materiał i robociznę): 1. Biwalentny zbiornik solarny o poj 500l - kpl 2 - podgrzewacz vitocell 100V typ CVW 500l- 2 szt - zawory i kształtki przyłączeniowe1 kpl - przeponowe naczynie wzbiorcze Refix DE zawór bezpieczeństwa dn 20 Syr Kolektory płaskie do mocowania na dachu - pow. 15m2/układ - układ 2 - kolektory płaskie vitosoll 300F - szt Zestaw przyłączeniowy - 10 kpl - rurki złączne kolektorów - 10 szt 4. Ciśnieniowe naczynie przeponowe- szt 2 - naczynie solarne 100l - 1szt - manometr tarczowy 0-0,6 MPa - szt 1 - zawór bezpieczeństwa dn 15 Syr Zestaw pompowy z pompą - 1kpl - grupa pompowa Solar Devicon PS 20 - kpl 1 6. Separator powietrza -szt 1 - separator powietrza dn 25 -szt 1 7. Zestaw do montażu na dachu - kpl 10 - konstrukcja wsporcza do montażu równoległego do pow. dachu,krytego blachą pod 6 kolektorów - kpl 2 8. Odpowietrznik automatyczny do kol słonecznych - kpl 1 - odpowietrznik automatyczny z zaworem 1/2 - kpl 2 9. Armatura do napełniania z pompka ręczną - kpl 1 - armatura do napełniania Nr katalog kpl 1 - pompka ręczna do napełniania Nr katalog szt Elektroniczny regulator różnicowy kpl 2 - sterownik solarny Vitosolc 100 SD Regulator temperatury kpl 1 - Zabezpieczający ogranicznik temperatury nr katalog. Z kpl Płyn do napełniania układu słonecznego - kpl 1 - Ergolid - 70l 13. Rury układu słonecznego wraz z izolacją - kpl 1 - rury miedziane twarde dn 22 - mb 10 - rury miedziane twarde dn 28 - mb 70

11 - izolacja steinonorm 22x20mm - mb 10 - izolacja steinonorm 28x20mm - mb 60 - izolacja kauczukowa 22x13 - mb 10 - korytko instalacyjne blaszane 150x80 -mb Komplet układ rur wodnych - kpl 1 - rura pp stabi dn 32 mb stalowa ocynkowana 2 mb pompa ALPHA2 L N izolacja steinonorm 60x13 - mb 22 - izolacja termaflex 32x13 - mb 12 - zawór zwrotny 1 - szt 1 15.Montaż układu solarnego ze zbiornikami rozruchem i automatyką oraz próba szczelności + płukanie - kpl 1 - pozostałe roboty nieujęte w poz 1-14

12 Szkoła Podstawowa w m. Dobrzyków W pozycjach przedmiaru robót należy uwzględnić ( materiał i robociznę): 1. Biwalentny zbiornik solarny o poj 500l - kpl 2 - podgrzewacz vitocell 100V typ CVW 500l- 2 szt - zawory i kształtki przyłączeniowe1 kpl - przeponowe naczynie wzbiorcze Refix DE zawór bezpieczeństwa dn 20 Syr Kolektory płaskie do mocowania na dachu - pow. 15m2/układ - układ 2 - kolektory płaskie vitosoll 300F - szt Zestaw przyłączeniowy - 10 kpl - rurki złączne kolektorów - 10 szt 4. Ciśnieniowe naczynie przeponowe- szt 2 - naczynie solarne 100l - 1szt - manometr tarczowy 0-0,6 MPa - szt 1 - zawór bezpieczeństwa dn 15 Syr Zestaw pompowy z pompą - 1kpl - grupa pompowa Solar Devicon PS 20 - kpl 1 6. Separator powietrza -szt 1 - separator powietrza dn 25 -szt 1 7. Zestaw do montażu na dachu - kpl 10 - konstrukcja wsporcza do montażu równoległego do pow. dachu,krytego blachą pod 6 kolektorów - kpl 2 8. Odpowietrznik automatyczny do kol słonecznych - kpl 1 - odpowietrznik automatyczny z zaworem 1/2 - kpl 2 9. Armatura do napełniania z pompka ręczną - kpl 1 - armatura do napełniania Nr katalog kpl 1 - pompka ręczna do napełniania Nr katalog szt Elektroniczny regulator różnicowy kpl 2 - sterownik solarny Vitosolc 100 SD Regulator temperatury kpl 1 - Zabezpieczający ogranicznik temperatury nr katalog. Z kpl Płyn do napełniania układu słonecznego - kpl 1 - Ergolid - 60l 13. Rury układu słonecznego wraz z izolacją - kpl 1 - rury miedziane twarde dn 22 - mb 10 - rury miedziane twarde dn 28 - mb 55

13 0 - izolacja steinonorm 22x20mm - mb 10 - izolacja steinonorm 28x20mm - mb 55 - izolacja kauczukowa 22x13 - mb 10 - korytko instalacyjne blaszane 150x80 -mb Komplet układ rur wodnych - kpl 1 - rura pp stabi dn 32 mb pp stabi dn 40 mb pp PN 20 dn 40 mb pompa ALPHA2 L N izolacja steinonorm 40x13 - mb 12 - izolacja termaflex 32x13 - mb 8 - zawór zwrotny 1 - szt 1 15.Montaż układu solarnego ze zbiornikami rozruchem i automatyką oraz próba szczelności + płukanie - kpl 1 - pozostałe roboty nieujęte w poz 1-14

14 Niepubliczny Zakład Opieki Zdrowotnej w Gąbinie W pozycjach przedmiaru robót należy uwzględnić ( materiał i robociznę): 1. Biwalentny zbiornik solarny o poj 500l - kpl 1 - podgrzewacz vitocell 300 B typ EVB 500l- 1 szt - zawory i kształtki przyłączeniowe1 kpl - przeponowe naczynie wzbiorcze Refix DE 40 - zawór bezpieczeństwa dn 20 Syr Kolektory płaskie do mocowania na dachu - pow. 15m2/układ - układ 1 - kolektory płaskie vitosoll 300F - szt 6 3. Zestaw przyłączeniowy - 5 kpl - rurki złączne kolektorów - 5 szt 4. Ciśnieniowe naczynie przeponowe- szt 1 - naczynie solarne 50l - 1szt - manometr tarczowy 0-0,6 MPa - szt 1 - zawór bezpieczeństwa dn 15 Syr Zestaw pompowy z pompą - 1kpl - grupa pompowa Solar Devicon PS 10 - kpl 1 6. Separator powietrza -szt 1 - separator powietrza dn 25 -szt 1 7. Zestaw do montażu na dachu - kpl 5 - konstrukcja wsporcza do montażu równoległego do pow. dachu,krytego blachą pod 3 kolektory - kpl 2 8. Odpowietrznik automatyczny do kol słonecznych - kpl 1 - odpowietrznik automatyczny z zaworem 1/2 - kpl 2 9. Armatura do napełniania z pompka ręczną - kpl 1 - armatura do napełniania Nr katalog kpl 1 - pompka ręczna do napełniania Nr katalog szt Elektroniczny regulator różnicowy kpl 1 - sterownik solarny Vitosolc 100 SD Zawór trójdrogowy typvrg330 dn 25 z siłownikiem ARA Regulator temperatury kpl 1 - Zabezpieczający ogranicznik temperatury nr katalog. Z kpl Płyn do napełniania układu słonecznego - kpl 1 - Ergolid - 40l 13. Rury układu słonecznego wraz z izolacją - kpl 1

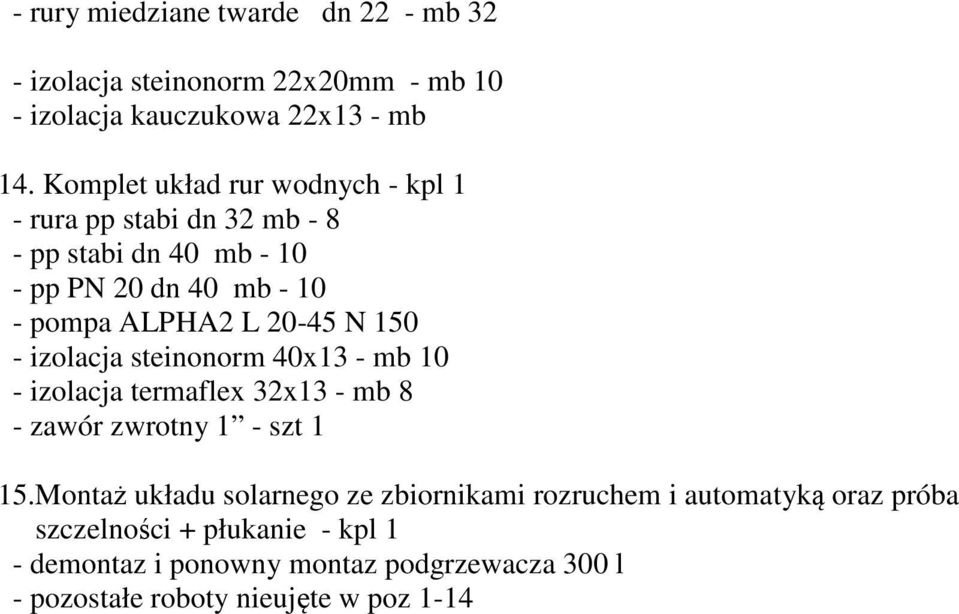

15 - rury miedziane twarde dn 22 - mb 32 - izolacja steinonorm 22x20mm - mb 10 - izolacja kauczukowa 22x13 - mb 14. Komplet układ rur wodnych - kpl 1 - rura pp stabi dn 32 mb pp stabi dn 40 mb pp PN 20 dn 40 mb pompa ALPHA2 L N izolacja steinonorm 40x13 - mb 10 - izolacja termaflex 32x13 - mb 8 - zawór zwrotny 1 - szt 1 15.Montaż układu solarnego ze zbiornikami rozruchem i automatyką oraz próba szczelności + płukanie - kpl 1 - demontaz i ponowny montaz podgrzewacza 300 l - pozostałe roboty nieujęte w poz 1-14

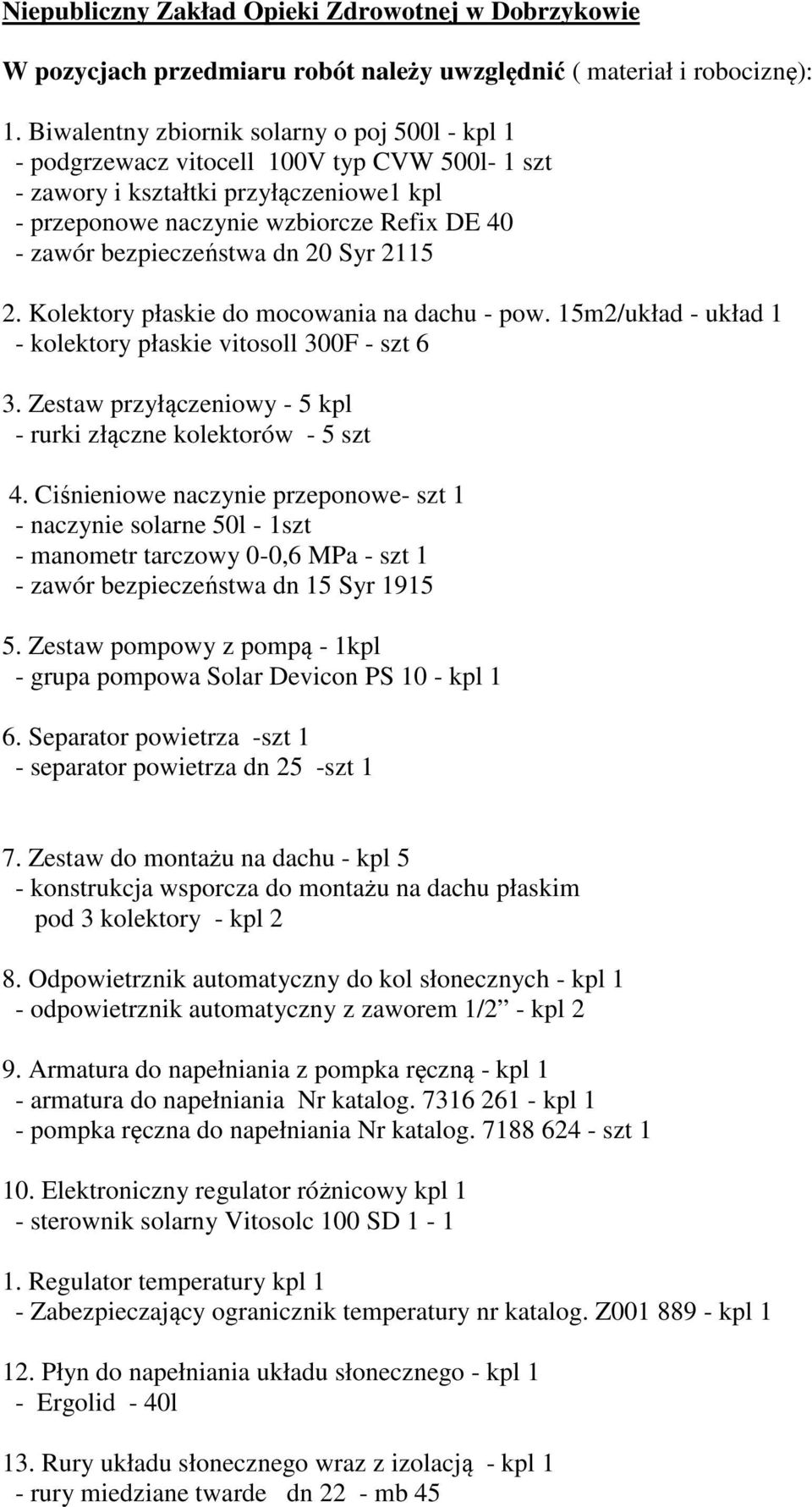

16 Niepubliczny Zakład Opieki Zdrowotnej w Dobrzykowie W pozycjach przedmiaru robót należy uwzględnić ( materiał i robociznę): 1. Biwalentny zbiornik solarny o poj 500l - kpl 1 - podgrzewacz vitocell 100V typ CVW 500l- 1 szt - zawory i kształtki przyłączeniowe1 kpl - przeponowe naczynie wzbiorcze Refix DE 40 - zawór bezpieczeństwa dn 20 Syr Kolektory płaskie do mocowania na dachu - pow. 15m2/układ - układ 1 - kolektory płaskie vitosoll 300F - szt 6 3. Zestaw przyłączeniowy - 5 kpl - rurki złączne kolektorów - 5 szt 4. Ciśnieniowe naczynie przeponowe- szt 1 - naczynie solarne 50l - 1szt - manometr tarczowy 0-0,6 MPa - szt 1 - zawór bezpieczeństwa dn 15 Syr Zestaw pompowy z pompą - 1kpl - grupa pompowa Solar Devicon PS 10 - kpl 1 6. Separator powietrza -szt 1 - separator powietrza dn 25 -szt 1 7. Zestaw do montażu na dachu - kpl 5 - konstrukcja wsporcza do montażu na dachu płaskim pod 3 kolektory - kpl 2 8. Odpowietrznik automatyczny do kol słonecznych - kpl 1 - odpowietrznik automatyczny z zaworem 1/2 - kpl 2 9. Armatura do napełniania z pompka ręczną - kpl 1 - armatura do napełniania Nr katalog kpl 1 - pompka ręczna do napełniania Nr katalog szt Elektroniczny regulator różnicowy kpl 1 - sterownik solarny Vitosolc 100 SD Regulator temperatury kpl 1 - Zabezpieczający ogranicznik temperatury nr katalog. Z kpl Płyn do napełniania układu słonecznego - kpl 1 - Ergolid - 40l 13. Rury układu słonecznego wraz z izolacją - kpl 1 - rury miedziane twarde dn 22 - mb 45

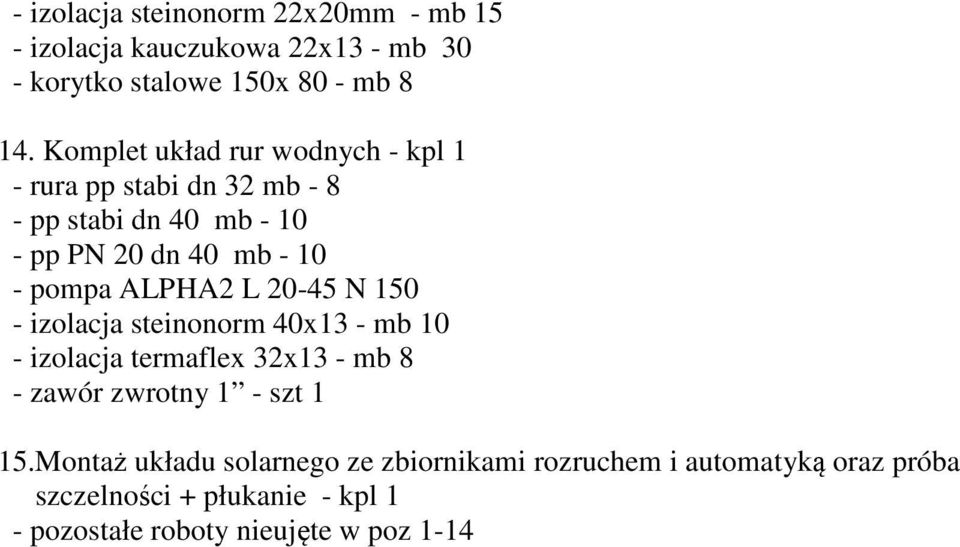

17 - izolacja steinonorm 22x20mm - mb 15 - izolacja kauczukowa 22x13 - mb 30 - korytko stalowe 150x 80 - mb Komplet układ rur wodnych - kpl 1 - rura pp stabi dn 32 mb pp stabi dn 40 mb pp PN 20 dn 40 mb pompa ALPHA2 L N izolacja steinonorm 40x13 - mb 10 - izolacja termaflex 32x13 - mb 8 - zawór zwrotny 1 - szt 1 15.Montaż układu solarnego ze zbiornikami rozruchem i automatyką oraz próba szczelności + płukanie - kpl 1 - pozostałe roboty nieujęte w poz 1-14
