1 inpro-- projektowanie, nadzory, wykonawstwo budownictwa ogólnego Warszawa HoŜa 72/33 tel kom NIP Projekt budowlano-wykonawczy doposaŝenia w instalację c.o. budynku przy ul. Kleczewskiej 54 w Warszawie. INWESTOR Zakład Gospodarowania Nieruchomościami w Dzielnicy Bielany M. St. Warszawy; Warszawa ul. Grębałowska 23/25 imię nazwisko nr. upr. podpis stadium branŝa projektował mgr inŝ. B W sanitarna Roman Gościcki St-270/88 opracował weryfikował mgr inŝ. Eligiusz Kutyna Wa-402/93 data grudzień 2010r

2 Spis zawartości - Uprawnienia i izba projektanta i weryfikatora - Warunki SPEC przyłączenia węzła cieplnego do m.s.c. - Protokół SPEC załoŝeń techniczno-eksploatacyjnych dla instalacji c.o. - Oświadczenie projektanta i weryfikatora Część opisowa Podstawa opracowania Zakres opracowania Opis techniczny projektowanej instalacji c.o Wytyczne wykonania i odbioru instalacji Zestawienie podstawowych materiałów i urządzeń Informacja o BIOZ Część rysunkowa - mapa sytuacyjno-wysokościowa rys. nr 1 1:500 - rzut instalacji c.o. rys. nr 2 1:100 - rozwinięcie instalacji c.o. rys. nr 3 -

3 OPIS TECHNICZNY Podstawa opracowania. - Umowa z Inwestorem - ZałoŜenia techniczne i eksploatacyjne uzgodnione z inwestorem. - Warunki przyłączenia węzła cieplnego do m.s.c. z dnia r - Inwentaryzacja budynku wykonana przez zleceniobiorcę, w zakresie niezbędnym do opracowania niniejszej dokumentacji - Obowiązujące normy i przepisy Zakres opracowania. Opracowanie obejmuje projekt budowlano-wykonawczy doposaŝenia budynku mieszkalnego przy ul. Kleczewskiej 54 w instalację centralnego ogrzewania. Projekty doposaŝenie budynku w węzeł cieplny i przyłącze cieplne wg osobnych opracowań. 3.0 Opis techniczny projektowanej instalacji c.o. Budynek wybudowany w latach trzydziestych dwudziestego wieku, mieszkalny wolnostojący podpiwniczony o trzech kondygnacjach nadziemnych. Budynek nie będzie termomodernizowany. Zapotrzebowanie ciepła na cele c.o. obliczone za pomocą programu KANozc4.01 Dane wyjściowe do obliczeń zapotrzebowania ciepła: Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciąŝenia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-B Temperatury wewnętrzne: PN-82/B Dane klimatyczne: Strefa klimatyczna: III Projektowa temperatura zewnętrzna θe: -20 C Stacja aktynometryczna: Warszawa-Bielany Obliczanie przenikania ciepła przy min. θmi 4,0 K Minimalna temperatura dyŝurna θj,u: 16 C Obliczanie automatyczne mostków cieplnych: Tak Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku Ah: Kubatura ogrzewana budynku Vh: Projektowa strata ciepła przez przenikanie Φ Projektowa wentylacyjna strata ciepła ΦV: Całkowita projektowa strata ciepła Φ: 214,0 m2 724,7 m ,0 W 8797,0 W 29759,0 W Wskaźniki i współczynniki strat ciepła: Wskaźnik ΦHL odniesiony do powierzchni φ Wskaźnik ΦHL odniesiony do kubatury φ! 139,9 W/m2 41,3 W/m3

4 Wyniki obliczeń wentylacji: Średnia liczba wymian powietrza n: 0,9 Dopływające powietrze wentylacyjne Vv: 658,7 m3/h Średnia temperatura dopływającego powietrza θ! -18,2 C Wyniki obliczeń sezonowego zapotrzebowania na energię E: Wariant obliczeń: Roczne zapotrzebowanie na ciepło do ogrzewania Q Roczne zapotrzebowanie na ciepło do ogrzewania Q Wskaźnik sezonowego zapotrzebowania na ciepło EA: Wskaźnik sezonowego zapotrzebowania na ciepło EA: Wskaźnik sezonowego zapotrzebowania na ciepło EV: Wskaźnik sezonowego zapotrzebowania na ciepło EV: Całkowita projektowa strata ciepła Φna cele c.o.: Obliczaj dla całego budynku 58,71 GJ/rok kwh/rok 274,3 MJ/(m2 rok) 76,2 kwh/(m2 rok) 81,0 MJ/(m3 rok) 22,5 kwh/(m3 rok) W Współczynnik U Wyniki Przegrody Symbol Opis materiału Uwagi DACH Rodzaj przegrody: Dach, Warunki wilgotności: Średnio wilgotne Opór przejmowania wewnątrz Ri, [m2 K/W]: 0,100 Opór przejmowania na zewnątrz Re, [m2 K/W]: 0,040 Suma oporów przejmowania i przewodzenia R, [m2 K/W]: 0,917 Współczynnik przenikania ciepła U, [W/(m2 K)]: 1,090 P1 Rodzaj przegrody: Strop ciepło do dołu, Warunki wilgotności: Średnio wilgotne Opór przejmowania wewnątrz Ri, [m2 K/W]: 0,170 Opór przejmowania wewnątrz Ri, [m2 K/W]: 0,170 Suma oporów przejmowania i przewodzenia R, [m2 K/W]: 1,014 Współczynnik przenikania ciepła U, [W/(m2 K)]: 0,986 STR-DACH Rodzaj przegrody: Strop pod nieogrz. poddaszem, Warunki wilgotności: Średnio wilgotne Opór przejmowania wewnątrz Ri, [m2 K/W]: 0,100 Opór przejmowania na zewnątrz Re, [m2 K/W]: 0,100 Suma oporów przejmowania i przewodzenia R, [m2 K/W]: 0,949 Współczynnik przenikania ciepła U, [W/(m2 K)]: 1,054 SW 25 Rodzaj przegrody: Ściana wewnętrzna, Warunki wilgotności: Średnio wilgotne Suma oporów przejmowania i przewodzenia R, [m2 K/W]: 0,609 Współczynnik przenikania ciepła U, [W/(m2 K)]: 1,642 SW12 Rodzaj przegrody: Ściana wewnętrzna, Warunki wilgotności: Średnio wilgotne

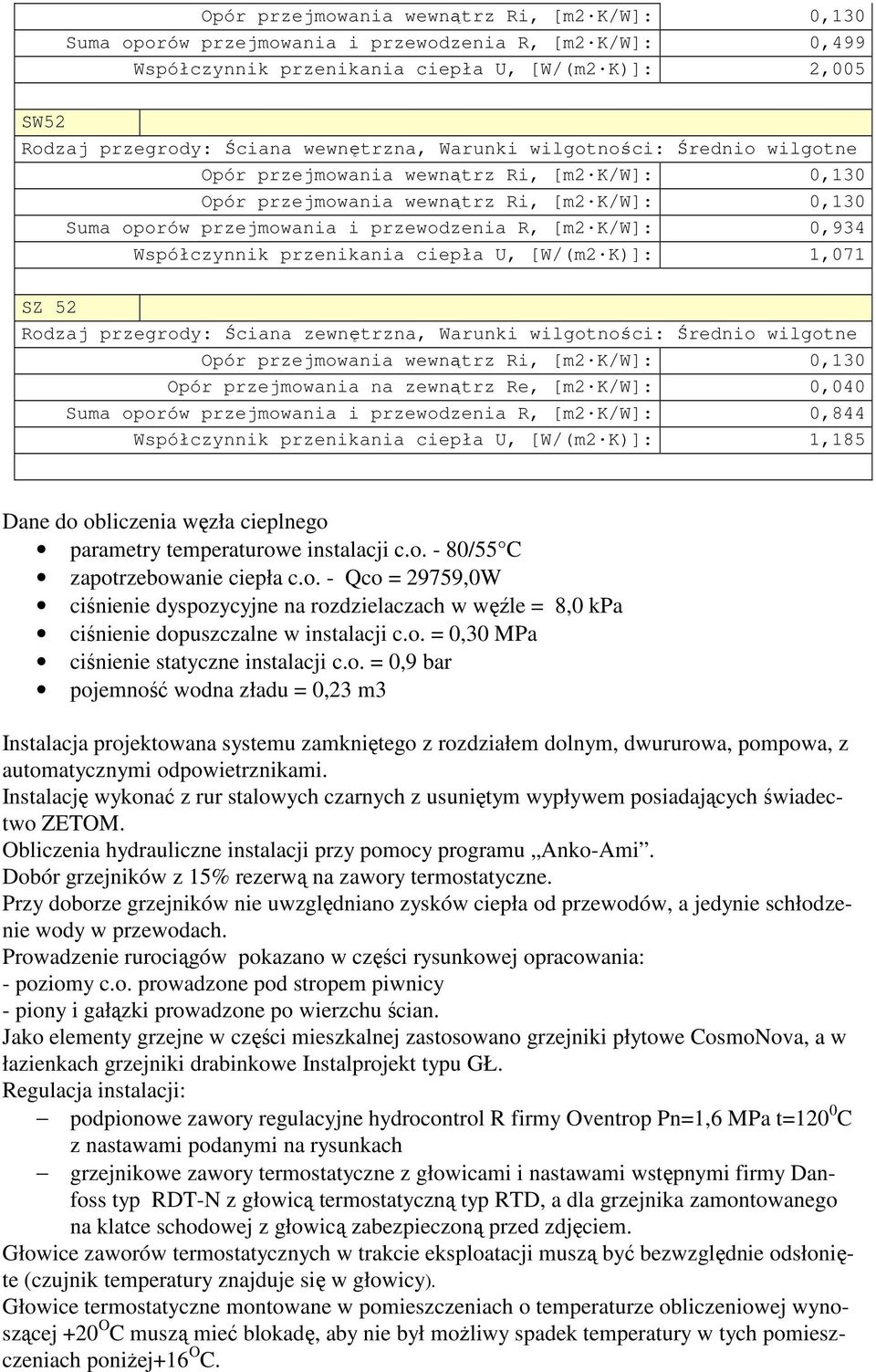

5 Suma oporów przejmowania i przewodzenia R, [m2 K/W]: 0,499 Współczynnik przenikania ciepła U, [W/(m2 K)]: 2,005 SW52 Rodzaj przegrody: Ściana wewnętrzna, Warunki wilgotności: Średnio wilgotne Suma oporów przejmowania i przewodzenia R, [m2 K/W]: 0,934 Współczynnik przenikania ciepła U, [W/(m2 K)]: 1,071 SZ 52 Rodzaj przegrody: Ściana zewnętrzna, Warunki wilgotności: Średnio wilgotne Opór przejmowania na zewnątrz Re, [m2 K/W]: 0,040 Suma oporów przejmowania i przewodzenia R, [m2 K/W]: 0,844 Współczynnik przenikania ciepła U, [W/(m2 K)]: 1,185 Dane do obliczenia węzła cieplnego parametry temperaturowe instalacji c.o. - 80/55 C zapotrzebowanie ciepła c.o. - Qco = 29759,0W ciśnienie dyspozycyjne na rozdzielaczach w węźle = 8,0 kpa ciśnienie dopuszczalne w instalacji c.o. = 0,30 MPa ciśnienie statyczne instalacji c.o. = 0,9 bar pojemność wodna zładu = 0,23 m3 Instalacja projektowana systemu zamkniętego z rozdziałem dolnym, dwururowa, pompowa, z automatycznymi odpowietrznikami. Instalację wykonać z rur stalowych czarnych z usuniętym wypływem posiadających świadectwo ZETOM. Obliczenia hydrauliczne instalacji przy pomocy programu Anko-Ami. Dobór grzejników z 15% rezerwą na zawory termostatyczne. Przy doborze grzejników nie uwzględniano zysków ciepła od przewodów, a jedynie schłodzenie wody w przewodach. Prowadzenie rurociągów pokazano w części rysunkowej opracowania: - poziomy c.o. prowadzone pod stropem piwnicy - piony i gałązki prowadzone po wierzchu ścian. Jako elementy grzejne w części mieszkalnej zastosowano grzejniki płytowe CosmoNova, a w łazienkach grzejniki drabinkowe Instalprojekt typu GŁ. Regulacja instalacji: podpionowe zawory regulacyjne hydrocontrol R firmy Oventrop Pn=1,6 MPa t=120 0 C z nastawami podanymi na rysunkach grzejnikowe zawory termostatyczne z głowicami i nastawami wstępnymi firmy Danfoss typ RDT-N z głowicą termostatyczną typ RTD, a dla grzejnika zamontowanego na klatce schodowej z głowicą zabezpieczoną przed zdjęciem. Głowice zaworów termostatycznych w trakcie eksploatacji muszą być bezwzględnie odsłonięte (czujnik temperatury znajduje się w głowicy). Głowice termostatyczne montowane w pomieszczeniach o temperaturze obliczeniowej wynoszącej +20 O C muszą mieć blokadę, aby nie był moŝliwy spadek temperatury w tych pomieszczeniach poniŝej+16 O C.

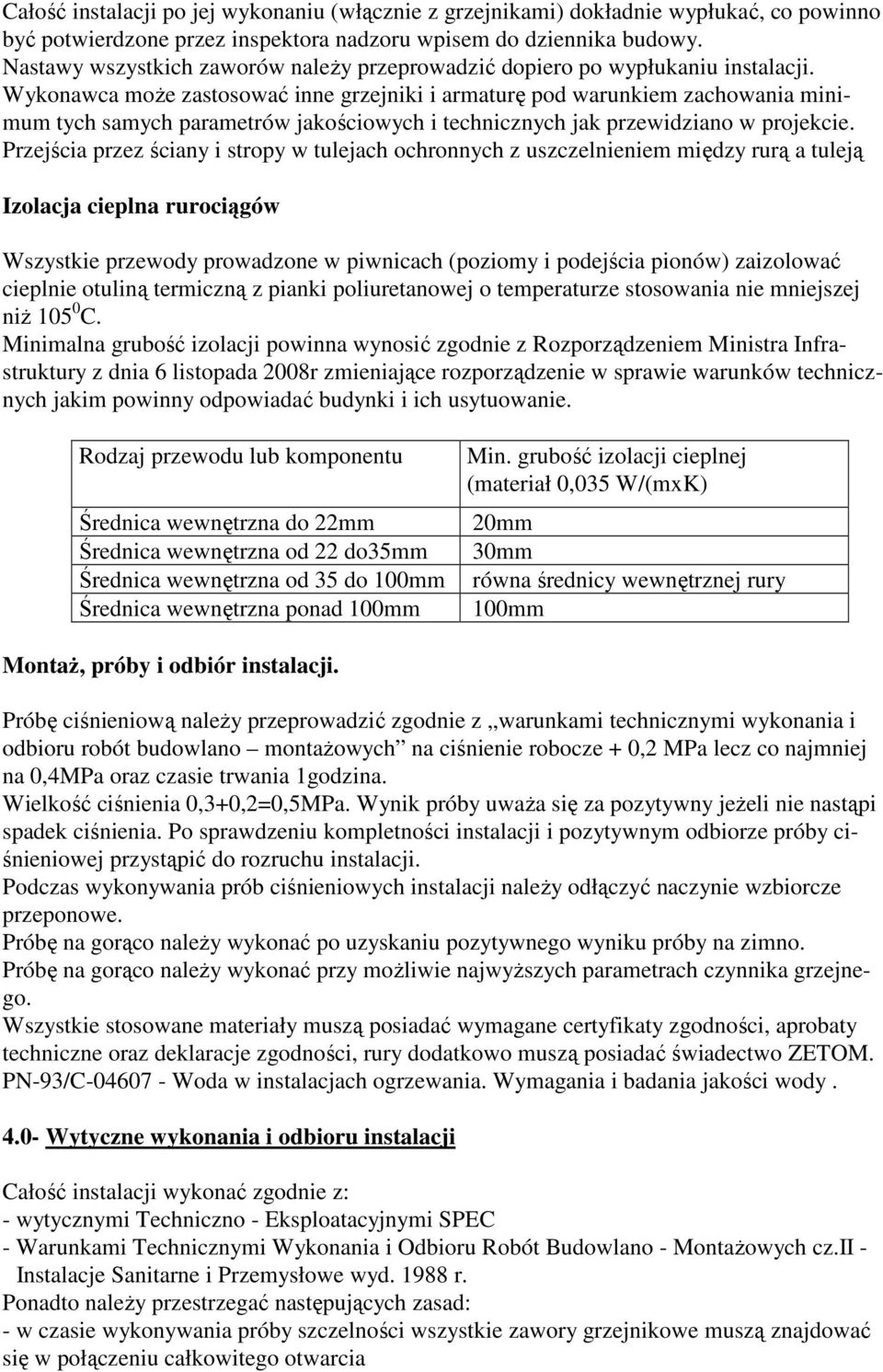

6 Całość instalacji po jej wykonaniu (włącznie z grzejnikami) dokładnie wypłukać, co powinno być potwierdzone przez inspektora nadzoru wpisem do dziennika budowy. Nastawy wszystkich zaworów naleŝy przeprowadzić dopiero po wypłukaniu instalacji. Wykonawca moŝe zastosować inne grzejniki i armaturę pod warunkiem zachowania minimum tych samych parametrów jakościowych i technicznych jak przewidziano w projekcie. Przejścia przez ściany i stropy w tulejach ochronnych z uszczelnieniem między rurą a tuleją Izolacja cieplna rurociągów Wszystkie przewody prowadzone w piwnicach (poziomy i podejścia pionów) zaizolować cieplnie otuliną termiczną z pianki poliuretanowej o temperaturze stosowania nie mniejszej niŝ C. Minimalna grubość izolacji powinna wynosić zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 6 listopada 2008r zmieniające rozporządzenie w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. Rodzaj przewodu lub komponentu Średnica wewnętrzna do 22mm Średnica wewnętrzna od 22 do35mm Średnica wewnętrzna od 35 do 100mm Średnica wewnętrzna ponad 100mm Min. grubość izolacji cieplnej (materiał 0,035 W/(mxK) 20mm 30mm równa średnicy wewnętrznej rury 100mm MontaŜ, próby i odbiór instalacji. Próbę ciśnieniową naleŝy przeprowadzić zgodnie z warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych na ciśnienie robocze + 0,2 MPa lecz co najmniej na 0,4MPa oraz czasie trwania 1godzina. Wielkość ciśnienia 0,3+0,2=0,5MPa. Wynik próby uwaŝa się za pozytywny jeŝeli nie nastąpi spadek ciśnienia. Po sprawdzeniu kompletności instalacji i pozytywnym odbiorze próby ciśnieniowej przystąpić do rozruchu instalacji. Podczas wykonywania prób ciśnieniowych instalacji naleŝy odłączyć naczynie wzbiorcze przeponowe. Próbę na gorąco naleŝy wykonać po uzyskaniu pozytywnego wyniku próby na zimno. Próbę na gorąco naleŝy wykonać przy moŝliwie najwyŝszych parametrach czynnika grzejnego. Wszystkie stosowane materiały muszą posiadać wymagane certyfikaty zgodności, aprobaty techniczne oraz deklaracje zgodności, rury dodatkowo muszą posiadać świadectwo ZETOM. PN-93/C Woda w instalacjach ogrzewania. Wymagania i badania jakości wody Wytyczne wykonania i odbioru instalacji Całość instalacji wykonać zgodnie z: - wytycznymi Techniczno - Eksploatacyjnymi SPEC - Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano - MontaŜowych cz.ii - Instalacje Sanitarne i Przemysłowe wyd r. Ponadto naleŝy przestrzegać następujących zasad: - w czasie wykonywania próby szczelności wszystkie zawory grzejnikowe muszą znajdować się w połączeniu całkowitego otwarcia

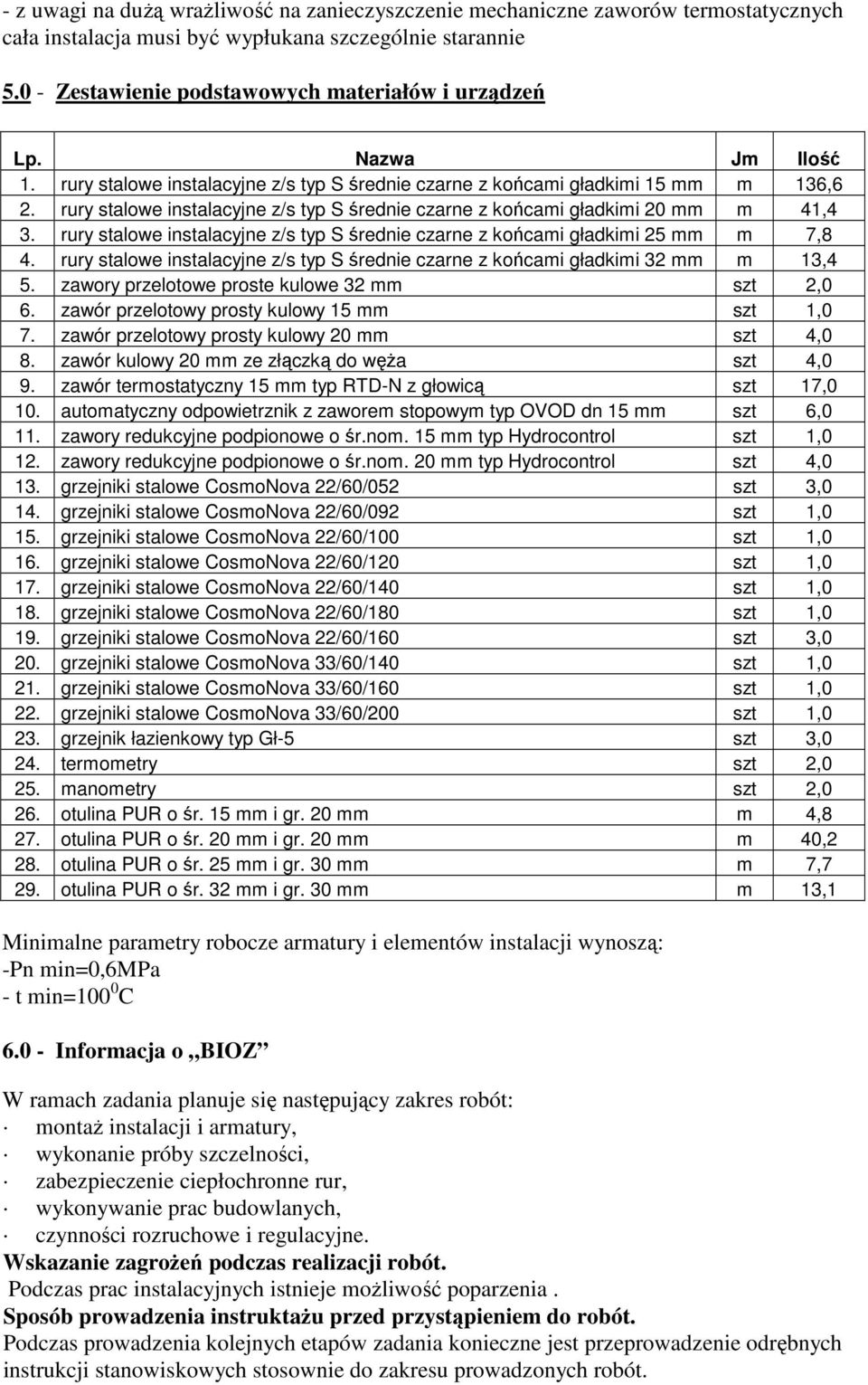

7 - z uwagi na duŝą wraŝliwość na zanieczyszczenie mechaniczne zaworów termostatycznych cała instalacja musi być wypłukana szczególnie starannie Zestawienie podstawowych materiałów i urządzeń Lp. Nazwa Jm Ilość 1. rury stalowe instalacyjne z/s typ S średnie czarne z końcami gładkimi 15 mm m 136,6 2. rury stalowe instalacyjne z/s typ S średnie czarne z końcami gładkimi 20 mm m 41,4 3. rury stalowe instalacyjne z/s typ S średnie czarne z końcami gładkimi 25 mm m 7,8 4. rury stalowe instalacyjne z/s typ S średnie czarne z końcami gładkimi 32 mm m 13,4 5. zawory przelotowe proste kulowe 32 mm szt 2,0 6. zawór przelotowy prosty kulowy 15 mm szt 1,0 7. zawór przelotowy prosty kulowy 20 mm szt 4,0 8. zawór kulowy 20 mm ze złączką do węŝa szt 4,0 9. zawór termostatyczny 15 mm typ RTD-N z głowicą szt 17,0 10. automatyczny odpowietrznik z zaworem stopowym typ OVOD dn 15 mm szt 6,0 11. zawory redukcyjne podpionowe o śr.nom. 15 mm typ Hydrocontrol szt 1,0 12. zawory redukcyjne podpionowe o śr.nom. 20 mm typ Hydrocontrol szt 4,0 13. grzejniki stalowe CosmoNova 22/60/052 szt 3,0 14. grzejniki stalowe CosmoNova 22/60/092 szt 1,0 15. grzejniki stalowe CosmoNova 22/60/100 szt 1,0 16. grzejniki stalowe CosmoNova 22/60/120 szt 1,0 17. grzejniki stalowe CosmoNova 22/60/140 szt 1,0 18. grzejniki stalowe CosmoNova 22/60/180 szt 1,0 19. grzejniki stalowe CosmoNova 22/60/160 szt 3,0 20. grzejniki stalowe CosmoNova 33/60/140 szt 1,0 21. grzejniki stalowe CosmoNova 33/60/160 szt 1,0 22. grzejniki stalowe CosmoNova 33/60/200 szt 1,0 23. grzejnik łazienkowy typ Gł-5 szt 3,0 24. termometry szt 2,0 25. manometry szt 2,0 26. otulina PUR o śr. 15 mm i gr. 20 mm m 4,8 27. otulina PUR o śr. 20 mm i gr. 20 mm m 40,2 28. otulina PUR o śr. 25 mm i gr. 30 mm m 7,7 29. otulina PUR o śr. 32 mm i gr. 30 mm m 13,1 Minimalne parametry robocze armatury i elementów instalacji wynoszą: -Pn min=0,6mpa - t min=100 0 C Informacja o BIOZ W ramach zadania planuje się następujący zakres robót: montaŝ instalacji i armatury, wykonanie próby szczelności, zabezpieczenie ciepłochronne rur, wykonywanie prac budowlanych, czynności rozruchowe i regulacyjne. Wskazanie zagroŝeń podczas realizacji robót. Podczas prac instalacyjnych istnieje moŝliwość poparzenia. Sposób prowadzenia instruktaŝu przed przystąpieniem do robót. Podczas prowadzenia kolejnych etapów zadania konieczne jest przeprowadzenie odrębnych instrukcji stanowiskowych stosownie do zakresu prowadzonych robót.

8 Środki bezpieczeństwa. W celu uniknięcia zagroŝeń bezpieczeństwa i zdrowia roboty prowadzić zgodnie z wymaganiami zawartymi w: Dz. U. Nr 129/1997, poz. 844, z późn. zm. - stosownie do prowadzonych robót, Dz. U. Nr 26/2000, poz. 313, z późn. zm. - podczas transportu materiałów sposobem ręcznym, Dz. U. Nr 40/2000, poz. 470, - w zakresie prac spawalniczych, Dz. U. Nr 47/2003, poz. 401, - przy pozostałych robotach. Materiały wykorzystywane podczas budowy składować w sposób nie utrudniający ewakuacji z terenu budowy. Pracownicy muszą być wyposaŝeni w środki ochrony indywidualnej zgodnie z Dz. U. Nr 91/2002, poz. 811 stosownie do zakresu prowadzonych robót. NaleŜy przestrzegać instrukcji obsługi poszczególnych maszyn i urządzeń wykorzystywanych podczas prowadzenia robót. Uwagi końcowe. Z uwagi na zakres i rodzaj prowadzonych robót realizacja inwestycji nie wymaga opracowania szczegółowego planu bezpieczeństwa i ochrony zdrowia - "planu bioz" wg Dz. U. Nr 120/2003, poz
