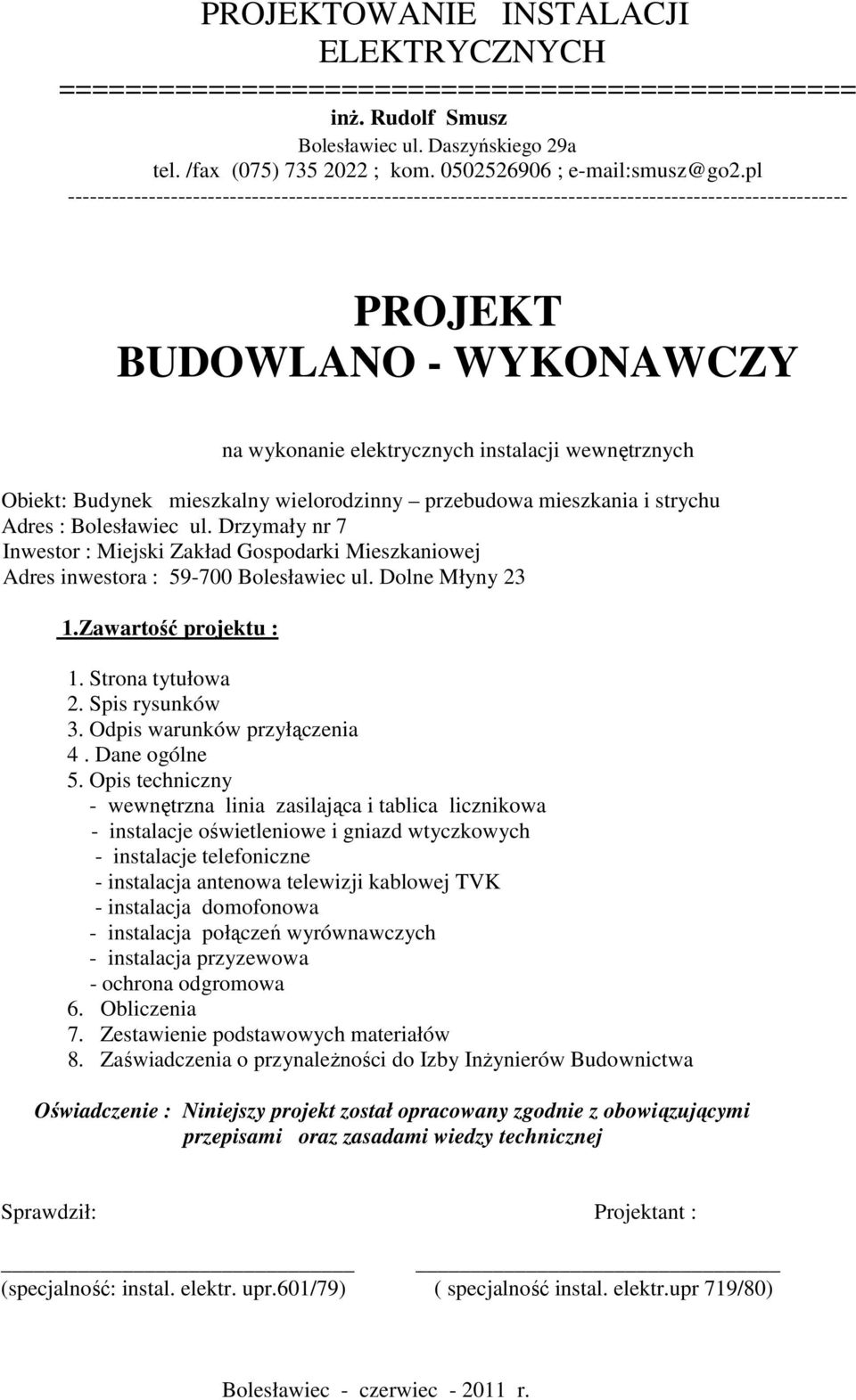

1 PROJEKTOWANIE INSTALACJI ELEKTRYCZNYCH ================================================ inż. Rudolf Smusz Bolesławiec ul. Daszyńskiego 29a tel. /fax (075) ; kom ; smusz@go2.pl PROJEKT BUDOWLANO - WYKONAWCZY na wykonanie elektrycznych instalacji wewnętrznych Obiekt: Budynek mieszkalny wielorodzinny przebudowa mieszkania i strychu Adres : Bolesławiec ul. Drzymały nr 7 Inwestor : Miejski Zakład Gospodarki Mieszkaniowej Adres inwestora : Bolesławiec ul. Dolne Młyny 23 1.Zawartość projektu : 1. Strona tytułowa 2. Spis rysunków 3. Odpis warunków przyłączenia 4. Dane ogólne 5. Opis techniczny - wewnętrzna linia zasilająca i tablica licznikowa - instalacje oświetleniowe i gniazd wtyczkowych - instalacje telefoniczne - instalacja antenowa telewizji kablowej TVK - instalacja domofonowa - instalacja połączeń wyrównawczych - instalacja przyzewowa - ochrona odgromowa 6. Obliczenia 7. Zestawienie podstawowych materiałów 8. Zaświadczenia o przynależności do Izby Inżynierów Budownictwa Oświadczenie : Niniejszy projekt został opracowany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej Sprawdził: Projektant : (specjalność: instal. elektr. upr.601/79) ( specjalność instal. elektr.upr 719/80) Bolesławiec - czerwiec r.

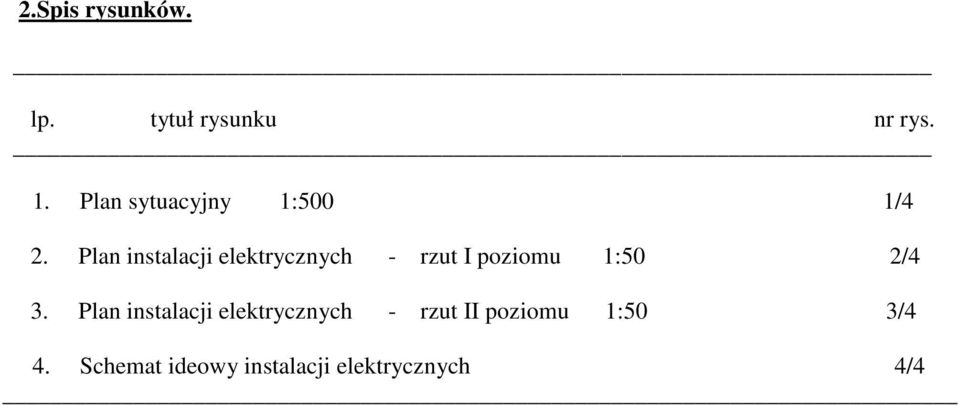

2 2.Spis rysunków. lp. tytuł rysunku nr rys. 1. Plan sytuacyjny 1:500 1/4 2. Plan instalacji elektrycznych - rzut I poziomu 1:50 2/4 3. Plan instalacji elektrycznych - rzut II poziomu 1:50 3/4 4. Schemat ideowy instalacji elektrycznych 4/4

3 4. Dane ogólne Obiekt : Budynek mieszkalny wielorodzinny przebudowa mieszkania i strychu Adres obiektu : Bolesławiec ul. Drzymały nr 7 Inwestor : Miejski Zakład Gospodarki Mieszkaniowej Adres inwestora : Bolesławiec ul. Dolne Młyny 23 Stadium : Projekt Budowlano- Wykonawczy 4.1. Podstawa i zakres opracowania. Projekt niniejszy opracowano w oparciu o : - zlecenie inwestora - warunki przyłączenia - plan sytuacyjno-wysokościowy 1:500 - projekt budowlany część architektoniczna - projekt budowlany część instalacyjna - projekt budowlany część konstrukcyjna - uzgodnienia z inwestorem - uzgodnienia branżowe - aktualne katalogi branżowe - obowiązujące normy i przepisy 4.2.Zakres opracowania. Opracowanie niniejsze obejmuje : - Wewnętrzne linie zasilające i tablice rozdzielcze - Instalacje oświetleniowe i gniazd wtyczkowych - Instalację telefoniczną - instalację antenową telewizji kablowej TVK - instalację domofonową - instalację połączeń wyrównawczych - instalację przyzewową - ochrona odgromowa 5.Opis techniczny. 5.1.Wewnętrzne linie zasilające i tablice rozdzielcze. Zasilanie elektrycznych instalacji wewnętrznych przebudowanym mieszkaniu na poddaszu i w nowym mieszkaniu na strychu należy wykonać z istniejącej dla klatki nr 6 i 7 wspólnej tablicy głównej TG znajdującej się obok wejścia głównego w przyziemiu klatki nr 6. W istniejącej tablicy głównej należy zabudować trójfazowy rozłącznik izolacyjny z bezpiecznikami R firmy Legrand Zasilanie tablicy licznikowej TL-2 na poddaszu wykonać z tablicy TG linią YLY 5x25 450/750V p.t. Zasilanie mieszkań nr 4 i nr 5 odbywać się będzie z tablicy licznikowej przewodami YDY 3x10 V p.t. Zasilanie obwodów odbiorczych w każdym mieszkaniu odbywać się będzie z projektowanych rozdzielnic mieszkaniowych TM-4 i TM-5 ( bezpiecznikowych ), które należy instalować we wnękach na wysokości 1,6 m od podłogi w miejscach podanych na załączonych rysunkach. Wszystkie obwody gniazd wtyczkowych w pomieszczeniach mieszkalnych należy zabezpieczyć zgodnie normą PN-HD :2009 Instalacje elektryczne niskiego napięcia Część 4-41 : Ochrona dla zapewnienia bezpieczeństwa Ochrona przed porażeniem elektrycznym wyłącznikami przeciwporażeniowymi różnicowo-prądowymi Instalacje oświetleniowe i gniazd wtyczkowych. Instalacje oświetleniowe w pomieszczeniach mieszkalnych należy wykonać przewodami kabelkowymi typu YDYp 2 5 x 1,5 mm2 w.t. Obwody gniazd wtyczkowych wykonać przewodami YDYp 3x2,5 p.t.

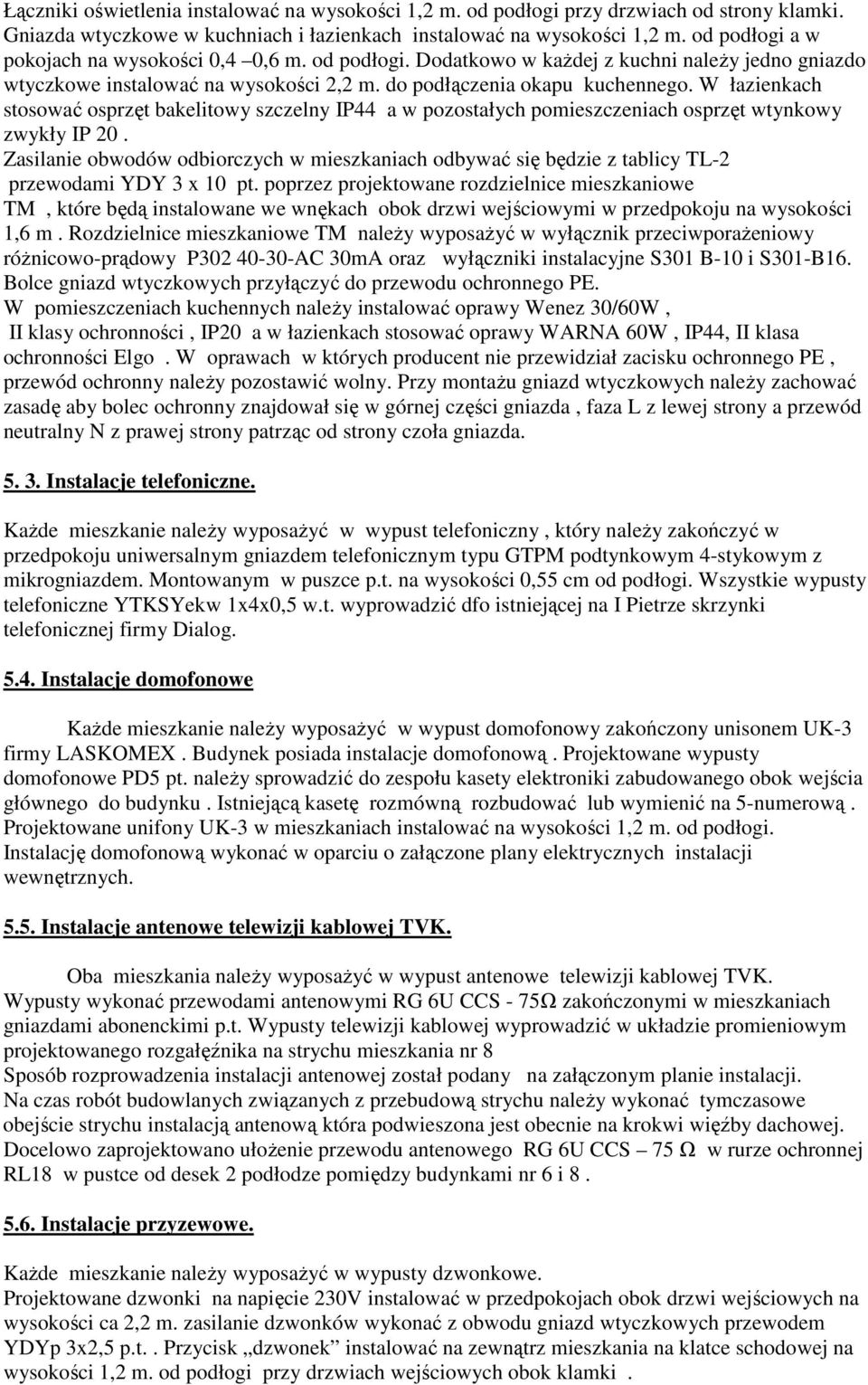

4 Łączniki oświetlenia instalować na wysokości 1,2 m. od podłogi przy drzwiach od strony klamki. Gniazda wtyczkowe w kuchniach i łazienkach instalować na wysokości 1,2 m. od podłogi a w pokojach na wysokości 0,4 0,6 m. od podłogi. Dodatkowo w każdej z kuchni należy jedno gniazdo wtyczkowe instalować na wysokości 2,2 m. do podłączenia okapu kuchennego. W łazienkach stosować osprzęt bakelitowy szczelny IP44 a w pozostałych pomieszczeniach osprzęt wtynkowy zwykły IP 20. Zasilanie obwodów odbiorczych w mieszkaniach odbywać się będzie z tablicy TL-2 przewodami YDY 3 x 10 pt. poprzez projektowane rozdzielnice mieszkaniowe TM, które będą instalowane we wnękach obok drzwi wejściowymi w przedpokoju na wysokości 1,6 m. Rozdzielnice mieszkaniowe TM należy wyposażyć w wyłącznik przeciwporażeniowy różnicowo-prądowy P AC 30mA oraz wyłączniki instalacyjne S301 B-10 i S301-B16. Bolce gniazd wtyczkowych przyłączyć do przewodu ochronnego PE. W pomieszczeniach kuchennych należy instalować oprawy Wenez 30/60W, II klasy ochronności, IP20 a w łazienkach stosować oprawy WARNA 60W, IP44, II klasa ochronności Elgo. W oprawach w których producent nie przewidział zacisku ochronnego PE, przewód ochronny należy pozostawić wolny. Przy montażu gniazd wtyczkowych należy zachować zasadę aby bolec ochronny znajdował się w górnej części gniazda, faza L z lewej strony a przewód neutralny N z prawej strony patrząc od strony czoła gniazda Instalacje telefoniczne. Każde mieszkanie należy wyposażyć w wypust telefoniczny, który należy zakończyć w przedpokoju uniwersalnym gniazdem telefonicznym typu GTPM podtynkowym 4-stykowym z mikrogniazdem. Montowanym w puszce p.t. na wysokości 0,55 cm od podłogi. Wszystkie wypusty telefoniczne YTKSYekw 1x4x0,5 w.t. wyprowadzić dfo istniejącej na I Pietrze skrzynki telefonicznej firmy Dialog Instalacje domofonowe Każde mieszkanie należy wyposażyć w wypust domofonowy zakończony unisonem UK-3 firmy LASKOMEX. Budynek posiada instalacje domofonową. Projektowane wypusty domofonowe PD5 pt. należy sprowadzić do zespołu kasety elektroniki zabudowanego obok wejścia głównego do budynku. Istniejącą kasetę rozmówną rozbudować lub wymienić na 5-numerową. Projektowane unifony UK-3 w mieszkaniach instalować na wysokości 1,2 m. od podłogi. Instalację domofonową wykonać w oparciu o załączone plany elektrycznych instalacji wewnętrznych Instalacje antenowe telewizji kablowej TVK. Oba mieszkania należy wyposażyć w wypust antenowe telewizji kablowej TVK. Wypusty wykonać przewodami antenowymi RG 6U CCS - 75Ω zakończonymi w mieszkaniach gniazdami abonenckimi p.t. Wypusty telewizji kablowej wyprowadzić w układzie promieniowym projektowanego rozgałęźnika na strychu mieszkania nr 8 Sposób rozprowadzenia instalacji antenowej został podany na załączonym planie instalacji. Na czas robót budowlanych związanych z przebudową strychu należy wykonać tymczasowe obejście strychu instalacją antenową która podwieszona jest obecnie na krokwi więźby dachowej. Docelowo zaprojektowano ułożenie przewodu antenowego RG 6U CCS 75 Ω w rurze ochronnej RL18 w pustce od desek 2 podłodze pomiędzy budynkami nr 6 i Instalacje przyzewowe. Każde mieszkanie należy wyposażyć w wypusty dzwonkowe. Projektowane dzwonki na napięcie 230V instalować w przedpokojach obok drzwi wejściowych na wysokości ca 2,2 m. zasilanie dzwonków wykonać z obwodu gniazd wtyczkowych przewodem YDYp 3x2,5 p.t.. Przycisk dzwonek instalować na zewnątrz mieszkania na klatce schodowej na wysokości 1,2 m. od podłogi przy drzwiach wejściowych obok klamki.

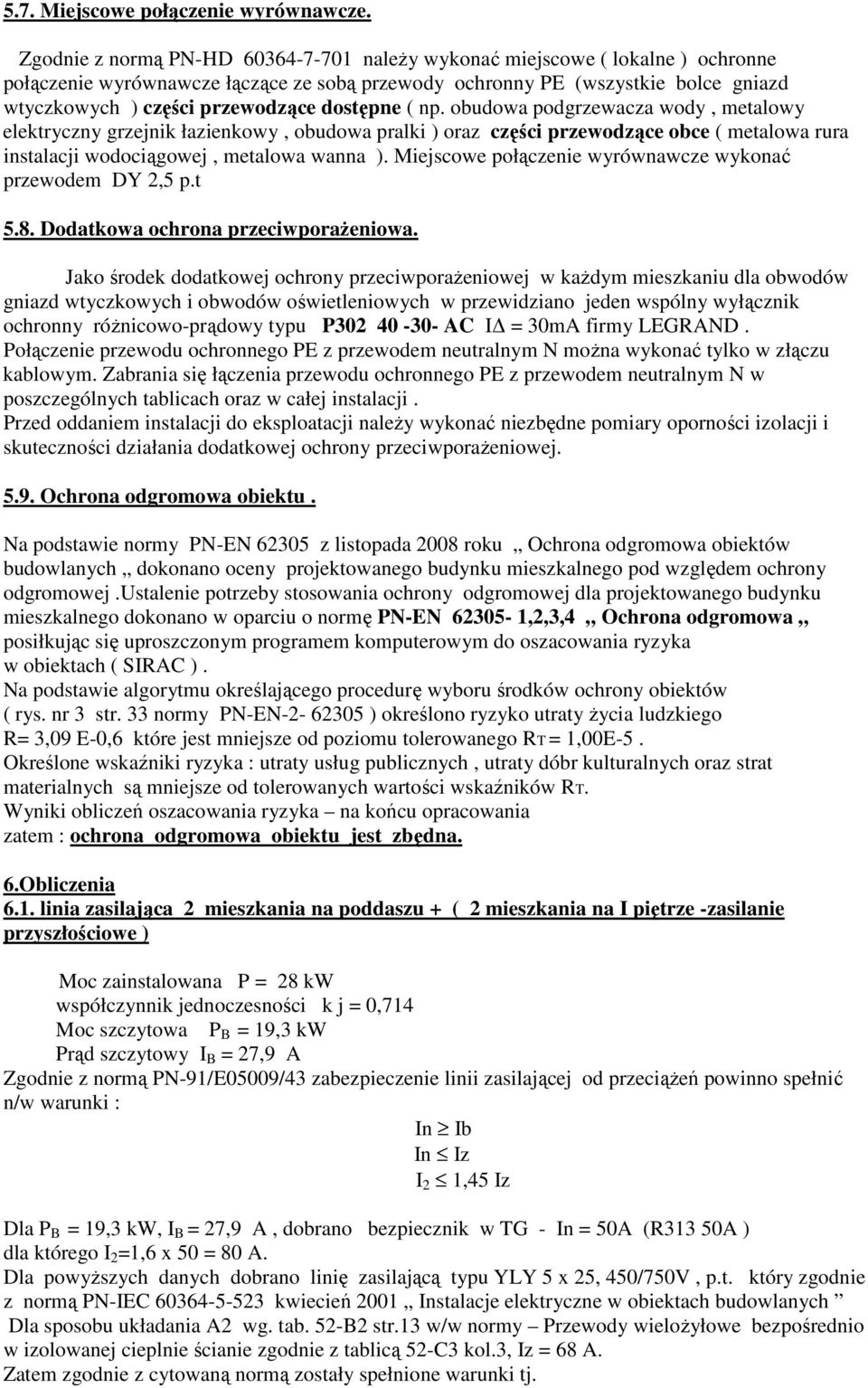

5 5.7. Miejscowe połączenie wyrównawcze. Zgodnie z normą PN-HD należy wykonać miejscowe ( lokalne ) ochronne połączenie wyrównawcze łączące ze sobą przewody ochronny PE (wszystkie bolce gniazd wtyczkowych ) części przewodzące dostępne ( np. obudowa podgrzewacza wody, metalowy elektryczny grzejnik łazienkowy, obudowa pralki ) oraz części przewodzące obce ( metalowa rura instalacji wodociągowej, metalowa wanna ). Miejscowe połączenie wyrównawcze wykonać przewodem DY 2,5 p.t 5.8. Dodatkowa ochrona przeciwporażeniowa. Jako środek dodatkowej ochrony przeciwporażeniowej w każdym mieszkaniu dla obwodów gniazd wtyczkowych i obwodów oświetleniowych w przewidziano jeden wspólny wyłącznik ochronny różnicowo-prądowy typu P AC I = 30mA firmy LEGRAND. Połączenie przewodu ochronnego PE z przewodem neutralnym N można wykonać tylko w złączu kablowym. Zabrania się łączenia przewodu ochronnego PE z przewodem neutralnym N w poszczególnych tablicach oraz w całej instalacji. Przed oddaniem instalacji do eksploatacji należy wykonać niezbędne pomiary oporności izolacji i skuteczności działania dodatkowej ochrony przeciwporażeniowej Ochrona odgromowa obiektu. Na podstawie normy PN-EN z listopada 2008 roku Ochrona odgromowa obiektów budowlanych dokonano oceny projektowanego budynku mieszkalnego pod względem ochrony odgromowej.ustalenie potrzeby stosowania ochrony odgromowej dla projektowanego budynku mieszkalnego dokonano w oparciu o normę PN-EN ,2,3,4 Ochrona odgromowa posiłkując się uproszczonym programem komputerowym do oszacowania ryzyka w obiektach ( SIRAC ). Na podstawie algorytmu określającego procedurę wyboru środków ochrony obiektów ( rys. nr 3 str. 33 normy PN-EN ) określono ryzyko utraty życia ludzkiego R= 3,09 E-0,6 które jest mniejsze od poziomu tolerowanego RT = 1,00E-5. Określone wskaźniki ryzyka : utraty usług publicznych, utraty dóbr kulturalnych oraz strat materialnych są mniejsze od tolerowanych wartości wskaźników RT. Wyniki obliczeń oszacowania ryzyka na końcu opracowania zatem : ochrona odgromowa obiektu jest zbędna. 6.Obliczenia 6.1. linia zasilająca 2 mieszkania na poddaszu + ( 2 mieszkania na I piętrze -zasilanie przyszłościowe ) Moc zainstalowana P = 28 kw współczynnik jednoczesności k j = 0,714 Moc szczytowa P B = 19,3 kw Prąd szczytowy I B = 27,9 A Zgodnie z normą PN-91/E05009/43 zabezpieczenie linii zasilającej od przeciążeń powinno spełnić n/w warunki : In Ib In Iz I 2 1,45 Iz Dla P B = 19,3 kw, I B = 27,9 A, dobrano bezpiecznik w TG - In = 50A (R313 50A ) dla którego I 2 =1,6 x 50 = 80 A. Dla powyższych danych dobrano linię zasilającą typu YLY 5 x 25, 450/750V, p.t. który zgodnie z normą PN-IEC kwiecień 2001 Instalacje elektryczne w obiektach budowlanych Dla sposobu układania A2 wg. tab. 52-B2 str.13 w/w normy Przewody wielożyłowe bezpośrednio w izolowanej cieplnie ścianie zgodnie z tablicą 52-C3 kol.3, Iz = 68 A. Zatem zgodnie z cytowaną normą zostały spełnione warunki tj.

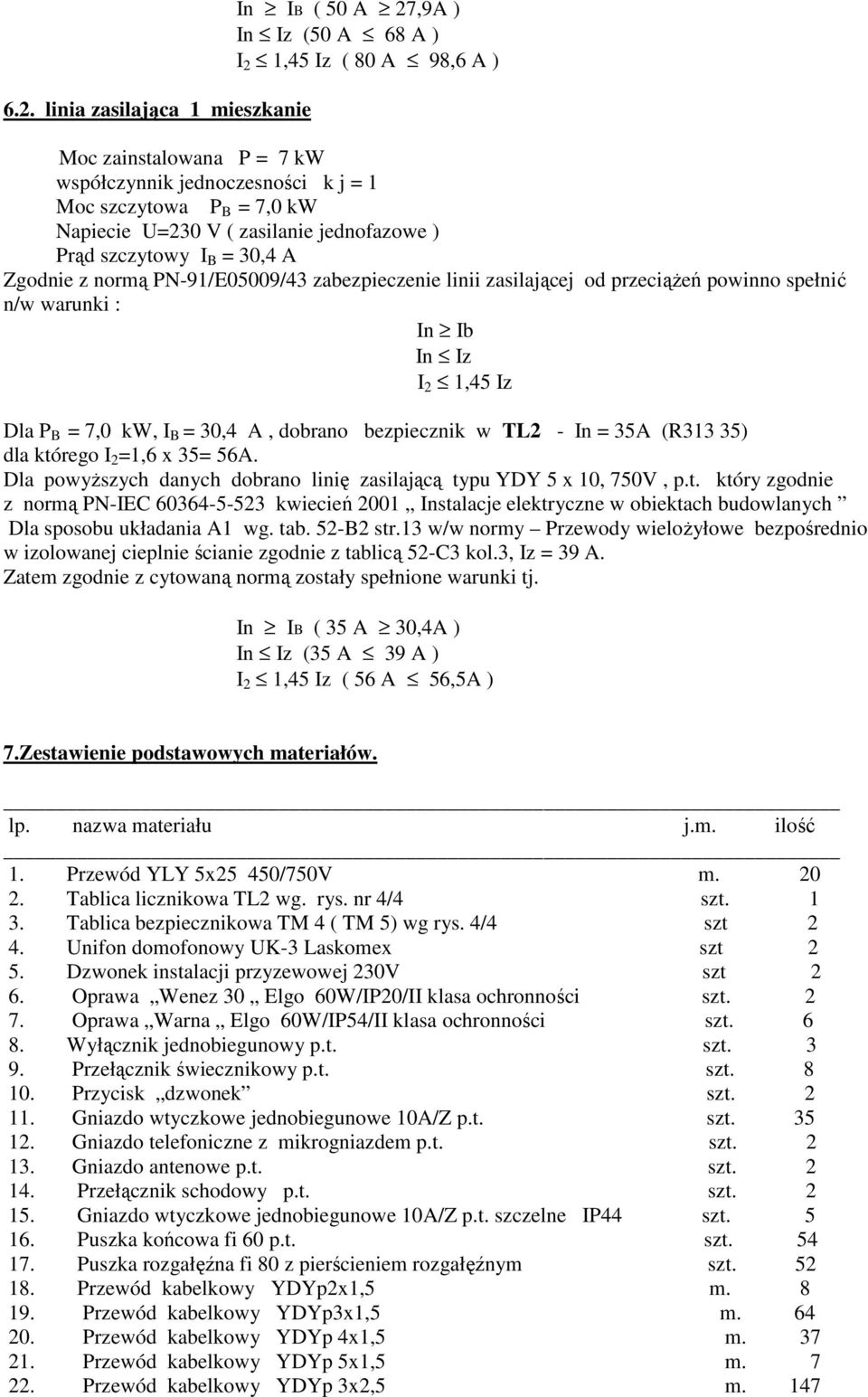

6 6.2. linia zasilająca 1 mieszkanie In IB ( 50 A 27,9A ) In Iz (50 A 68 A ) I 2 1,45 Iz ( 80 A 98,6 A ) Moc zainstalowana P = 7 kw współczynnik jednoczesności k j = 1 Moc szczytowa P B = 7,0 kw Napiecie U=230 V ( zasilanie jednofazowe ) Prąd szczytowy I B = 30,4 A Zgodnie z normą PN-91/E05009/43 zabezpieczenie linii zasilającej od przeciążeń powinno spełnić n/w warunki : In Ib In Iz I 2 1,45 Iz Dla P B = 7,0 kw, I B = 30,4 A, dobrano bezpiecznik w TL2 - In = 35A (R313 35) dla którego I 2 =1,6 x 35= 56A. Dla powyższych danych dobrano linię zasilającą typu YDY 5 x 10, 750V, p.t. który zgodnie z normą PN-IEC kwiecień 2001 Instalacje elektryczne w obiektach budowlanych Dla sposobu układania A1 wg. tab. 52-B2 str.13 w/w normy Przewody wielożyłowe bezpośrednio w izolowanej cieplnie ścianie zgodnie z tablicą 52-C3 kol.3, Iz = 39 A. Zatem zgodnie z cytowaną normą zostały spełnione warunki tj. In IB ( 35 A 30,4A ) In Iz (35 A 39 A ) I 2 1,45 Iz ( 56 A 56,5A ) 7.Zestawienie podstawowych materiałów. lp. nazwa materiału j.m. ilość 1. Przewód YLY 5x25 450/750V m Tablica licznikowa TL2 wg. rys. nr 4/4 szt Tablica bezpiecznikowa TM 4 ( TM 5) wg rys. 4/4 szt 2 4. Unifon domofonowy UK-3 Laskomex szt 2 5. Dzwonek instalacji przyzewowej 230V szt 2 6. Oprawa Wenez 30 Elgo 60W/IP20/II klasa ochronności szt Oprawa Warna Elgo 60W/IP54/II klasa ochronności szt Wyłącznik jednobiegunowy p.t. szt Przełącznik świecznikowy p.t. szt Przycisk dzwonek szt Gniazdo wtyczkowe jednobiegunowe 10A/Z p.t. szt Gniazdo telefoniczne z mikrogniazdem p.t. szt Gniazdo antenowe p.t. szt Przełącznik schodowy p.t. szt Gniazdo wtyczkowe jednobiegunowe 10A/Z p.t. szczelne IP44 szt Puszka końcowa fi 60 p.t. szt Puszka rozgałęźna fi 80 z pierścieniem rozgałęźnym szt Przewód kabelkowy YDYp2x1,5 m Przewód kabelkowy YDYp3x1,5 m Przewód kabelkowy YDYp 4x1,5 m Przewód kabelkowy YDYp 5x1,5 m Przewód kabelkowy YDYp 3x2,5 m. 147

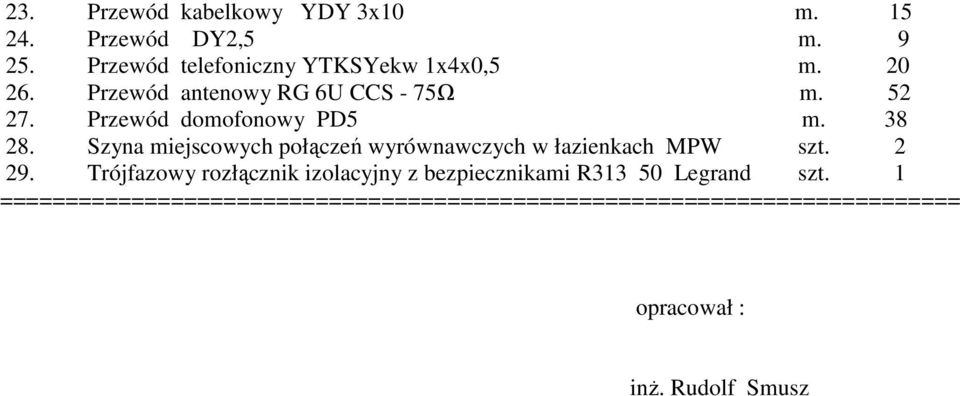

7 23. Przewód kabelkowy YDY 3x10 m Przewód DY2,5 m Przewód telefoniczny YTKSYekw 1x4x0,5 m Przewód antenowy RG 6U CCS - 75Ω m Przewód domofonowy PD5 m Szyna miejscowych połączeń wyrównawczych w łazienkach MPW szt Trójfazowy rozłącznik izolacyjny z bezpiecznikami R Legrand szt. 1 ========================================================================= opracował : inż. Rudolf Smusz
