Specyfikacja Techniczna Wykonania i Odbioru Robót Instalacji Elektrycznych

Transkrypt

1 Załącznik 11 c Specyfikacja Techniczna Wykonania i Odbioru Robót Instalacji Elektrycznych CVP Instalowanie tablic elektrycznych CVP Roboty w zakresie instalacji elektrycznych Nazwa Obiektu: Budynek socjalno gospodarczy w miejscowo ci Majdan Sieniawski Nazwa Inwestycji: Budowa instalacji elektrycznej Inwestor: Gmina Adamówka, Adamówka 97 Opracowa : mgr in. Maciej Kucharczyk Przeworsk, marzec 2010

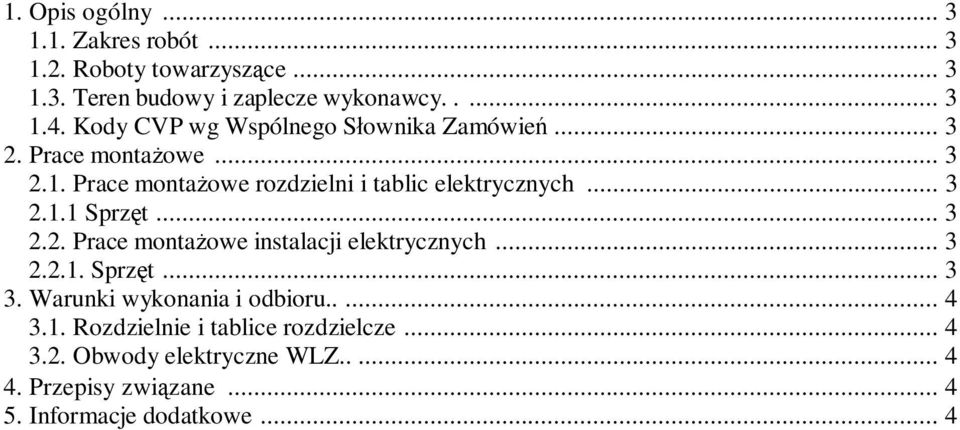

2 1. Opis ogólny Zakres robót Roboty towarzysz ce Teren budowy i zaplecze wykonawcy Kody CVP wg Wspólnego S ownika Zamówie Prace monta owe Prace monta owe rozdzielni i tablic elektrycznych Sprz t Prace monta owe instalacji elektrycznych Sprz t Warunki wykonania i odbioru Rozdzielnie i tablice rozdzielcze Obwody elektryczne WLZ Przepisy zwi zane Informacje dodatkowe... 4

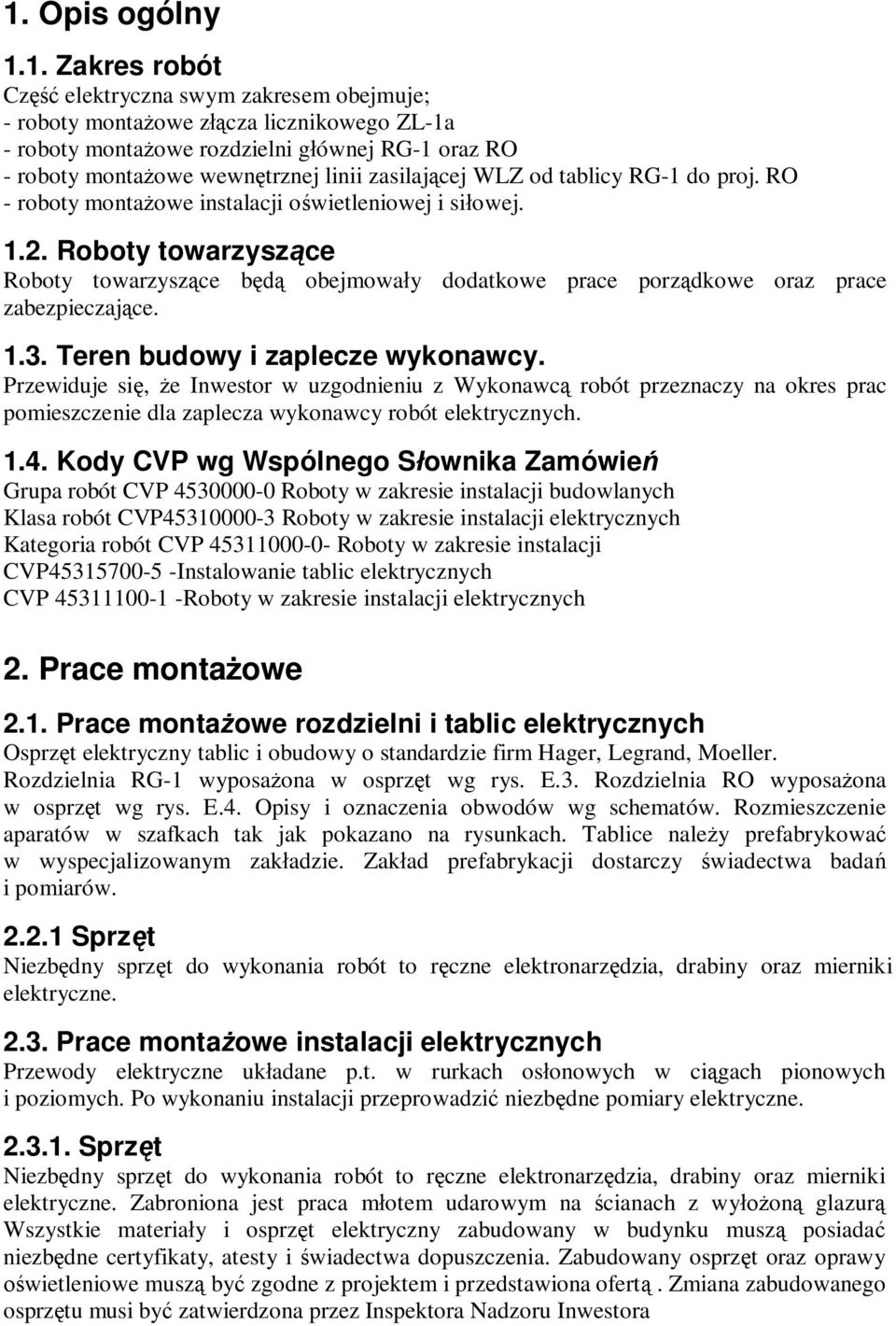

3 1. Opis ogólny 1.1. Zakres robót Cz elektryczna swym zakresem obejmuje; - roboty monta owe z cza licznikowego ZL-1a - roboty monta owe rozdzielni g ównej RG-1 oraz RO - roboty monta owe wewn trznej linii zasilaj cej WLZ od tablicy RG-1 do proj. RO - roboty monta owe instalacji o wietleniowej i si owej Roboty towarzysz ce Roboty towarzysz ce b obejmowa y dodatkowe prace porz dkowe oraz prace zabezpieczaj ce Teren budowy i zaplecze wykonawcy. Przewiduje si, e Inwestor w uzgodnieniu z Wykonawc robót przeznaczy na okres prac pomieszczenie dla zaplecza wykonawcy robót elektrycznych Kody CVP wg Wspólnego S ownika Zamówie Grupa robót CVP Roboty w zakresie instalacji budowlanych Klasa robót CVP Roboty w zakresie instalacji elektrycznych Kategoria robót CVP Roboty w zakresie instalacji CVP Instalowanie tablic elektrycznych CVP Roboty w zakresie instalacji elektrycznych 2. Prace monta owe 2.1. Prace monta owe rozdzielni i tablic elektrycznych Osprz t elektryczny tablic i obudowy o standardzie firm Hager, Legrand, Moeller. Rozdzielnia RG-1 wyposa ona w osprz t wg rys. E.3. Rozdzielnia RO wyposa ona w osprz t wg rys. E.4. Opisy i oznaczenia obwodów wg schematów. Rozmieszczenie aparatów w szafkach tak jak pokazano na rysunkach. Tablice nale y prefabrykowa w wyspecjalizowanym zak adzie. Zak ad prefabrykacji dostarczy wiadectwa bada i pomiarów Sprz t Niezb dny sprz t do wykonania robót to r czne elektronarz dzia, drabiny oraz mierniki elektryczne Prace monta owe instalacji elektrycznych Przewody elektryczne uk adane p.t. w rurkach os onowych w ci gach pionowych i poziomych. Po wykonaniu instalacji przeprowadzi niezb dne pomiary elektryczne Sprz t Niezb dny sprz t do wykonania robót to r czne elektronarz dzia, drabiny oraz mierniki elektryczne. Zabroniona jest praca m otem udarowym na cianach z wy on glazur Wszystkie materia y i osprz t elektryczny zabudowany w budynku musz posiada niezb dne certyfikaty, atesty i wiadectwa dopuszczenia. Zabudowany osprz t oraz oprawy wietleniowe musz by zgodne z projektem i przedstawiona ofert. Zmiana zabudowanego osprz tu musi by zatwierdzona przez Inspektora Nadzoru Inwestora

4 3. Warunki wykonania i odbioru Rozdzielnie i tablice rozdzielcze Rozdzielnie RG-1 i RO nale y wykona jako wn kowe i zabudowa w wykutej wn ce. Tablice rozdzielcze nale y wykona w specjalizowanym zak adzie prefabrykacji. Zak ad prefabrykacji, wraz z tablicami dostarczy wiadectwa bada i deklaracje zgodno ci Obwody elektryczne WLZ. Przewody i kable uk ada p.t. Przewody elektryczne prowadzi w rurkach os onowych RL RVS. Zabronione wykonywanie obok siebie wspólnych przepustów dla kilku przewodów. 4. Przepisy zwi zane - Rozporz dzenie Ministra Gospodarki Przestrzennej i Budownictwa w sprawie warunków technicznych, jakim powinny odpowiada budynki i ich usytuowanie. / D.U. Nr z Rozporz dzenie Ministra Infrastruktury z dnia 12 maja 2004 w sprawie warunków technicznych, jakim powinny odpowiada budynki i ich usytuowanie. - Przepisy Budowy Urz dze Elektroenergetycznych, - Warunki wykonania i odbioru instalacji elektrycznych Tom V -Instalacje elektryczne - Obowi zuj ce normy: PN-EN O wietlenie miejsc pracy N SEP E004 - Elektroenergetyczne i sygnalizacyjne linie kablowe - Projektowanie i budowa PN IEC Instalacje elektryczne w obiektach Oprawy o wietleniowe i instalacje o wietlenia. PN IEC Instalacje elektryczne w obiektach budowlanych (seria norm ): w tym; PN IEC :- 43 Ochrona dla zapewnienia bezpiecze stwa. Ochrona przed pr dem przet eniowym. PN IEC Zastosowanie rodków ochrony zapewniaj cych bezpiecze stwo- rodki ochrony przed pora eniem PN IEC Instalacje elektryczne w obiektach Sprawdzanie odbiorcze. 5. Informacje dodatkowe 1. Cena oferowana jest cen rycza tow i obejmuje: - materia y, robocizn, prac sprz tu, koszty zakupu oraz koszty po rednie konieczne do wykonania prac zgodnie z projektem i obowi zuj cymi normami oraz przepisami. 2. Oferent ma obowi zek sprawdzi zgodno z projektem wykonawczym podane w przedmiarach ilo ci materia ów. 3. Oferent o wiadcza, e zapozna si z zakresem prac obj tych dokumentacj i nie wnosi zastrze. 4. W przypadku wyst pienia prac dodatkowych ceny jednostkowe nie ulegn zmianie. 5. Ca prac zostanie wykonana zgodnie z PN-EN oraz przepisami do Prawa Budowlanego. 6. Wykonawca przedstawi szczegó owy harmonogram prac od przej cia placu budowy do odbioru ko cowego robót. 7.Wykonawca jest zobowi zany do okre lenia swoich oczekiwa od Inwestora, umo liwiaj cych rozpocz cie prac ( dostaw energii elektrycznej, wody, pomieszcze socjalnych, sposobu rozliczania). W przypadku braku takich wymaga, inwestor b dzie zwolniony z zapewnienia dostarczania mediów. 8. Zastosowanie materia ów zamiennych wymagaj uzyskania zgody Inspektora Nadzoru.

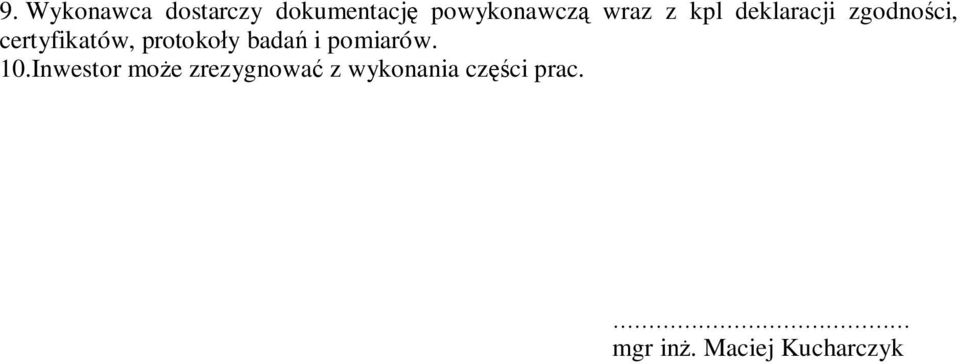

5 9. Wykonawca dostarczy dokumentacj powykonawcz wraz z kpl deklaracji zgodno ci, certyfikatów, protoko y bada i pomiarów. 10.Inwestor mo e zrezygnowa z wykonania cz ci prac. mgr in. Maciej Kucharczyk
