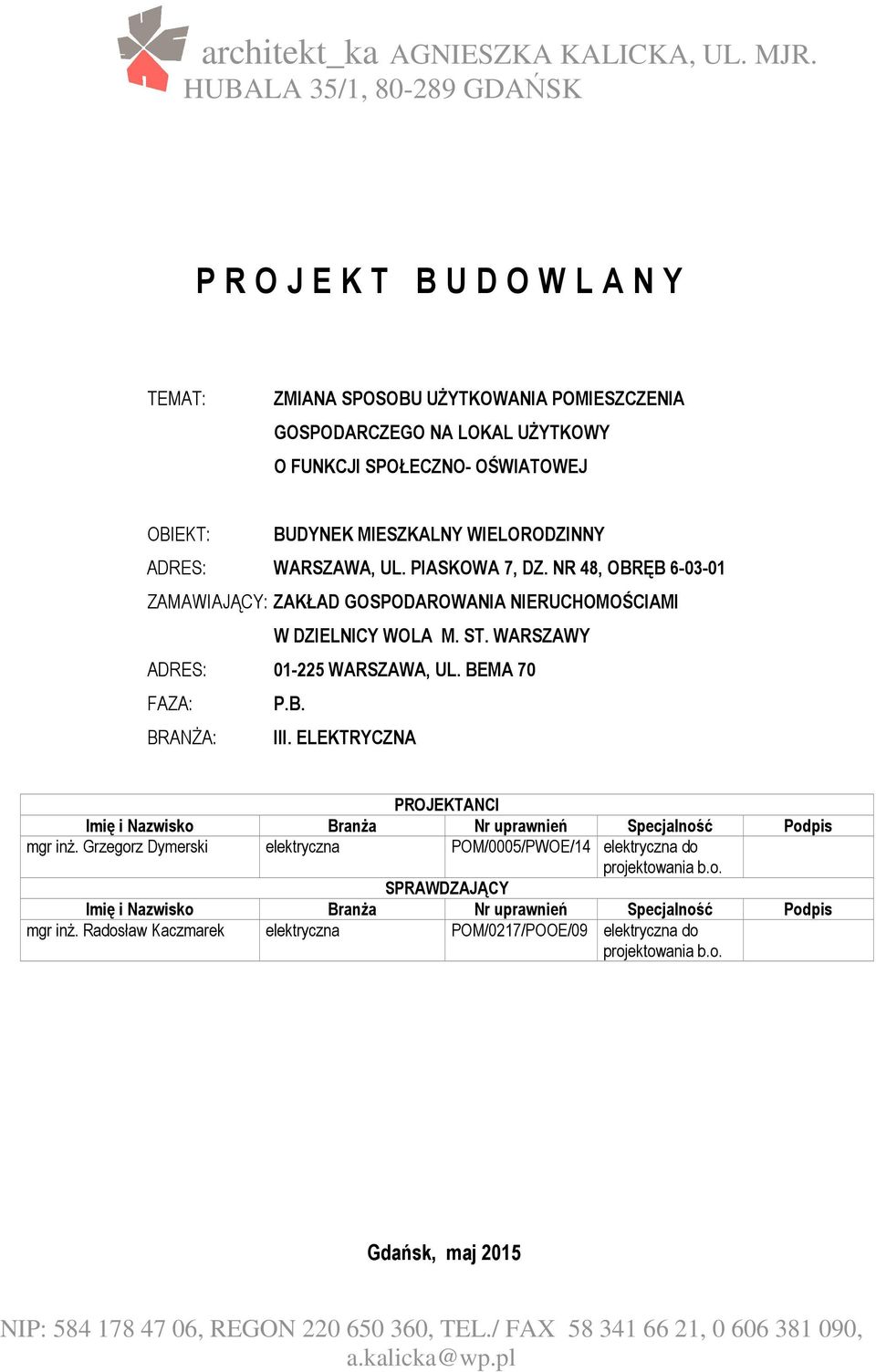

1 architekt_ka AGNIESZKA KALICKA, UL. MJR. HUBALA 35/1, GDAŃSK P R O J E K T B U D O W L A N Y TEMAT: ZMIANA SPOSOBU UŻYTKOWANIA POMIESZCZENIA GOSPODARCZEGO NA LOKAL UŻYTKOWY O FUNKCJI SPOŁECZNO- OŚWIATOWEJ OBIEKT: BUDYNEK MIESZKALNY WIELORODZINNY ADRES: WARSZAWA, UL. PIASKOWA 7, DZ. NR 48, OBRĘB ZAMAWIAJĄCY: ZAKŁAD GOSPODAROWANIA NIERUCHOMOŚCIAMI W DZIELNICY WOLA M. ST. WARSZAWY ADRES: WARSZAWA, UL. BEMA 70 FAZA: P.B. BRANŻA: III. ELEKTRYCZNA PROJEKTANCI Imię i Nazwisko Branża Nr uprawnień Specjalność Podpis mgr inż. Grzegorz Dymerski elektryczna POM/0005/PWOE/14 elektryczna do projektowania b.o. SPRAWDZAJĄCY Imię i Nazwisko Branża Nr uprawnień Specjalność Podpis mgr inż. Radosław Kaczmarek elektryczna POM/0217/POOE/09 elektryczna do projektowania b.o. Gdańsk, maj 2015 NIP: , REGON , TEL./ FAX , , a.kalicka@wp.pl

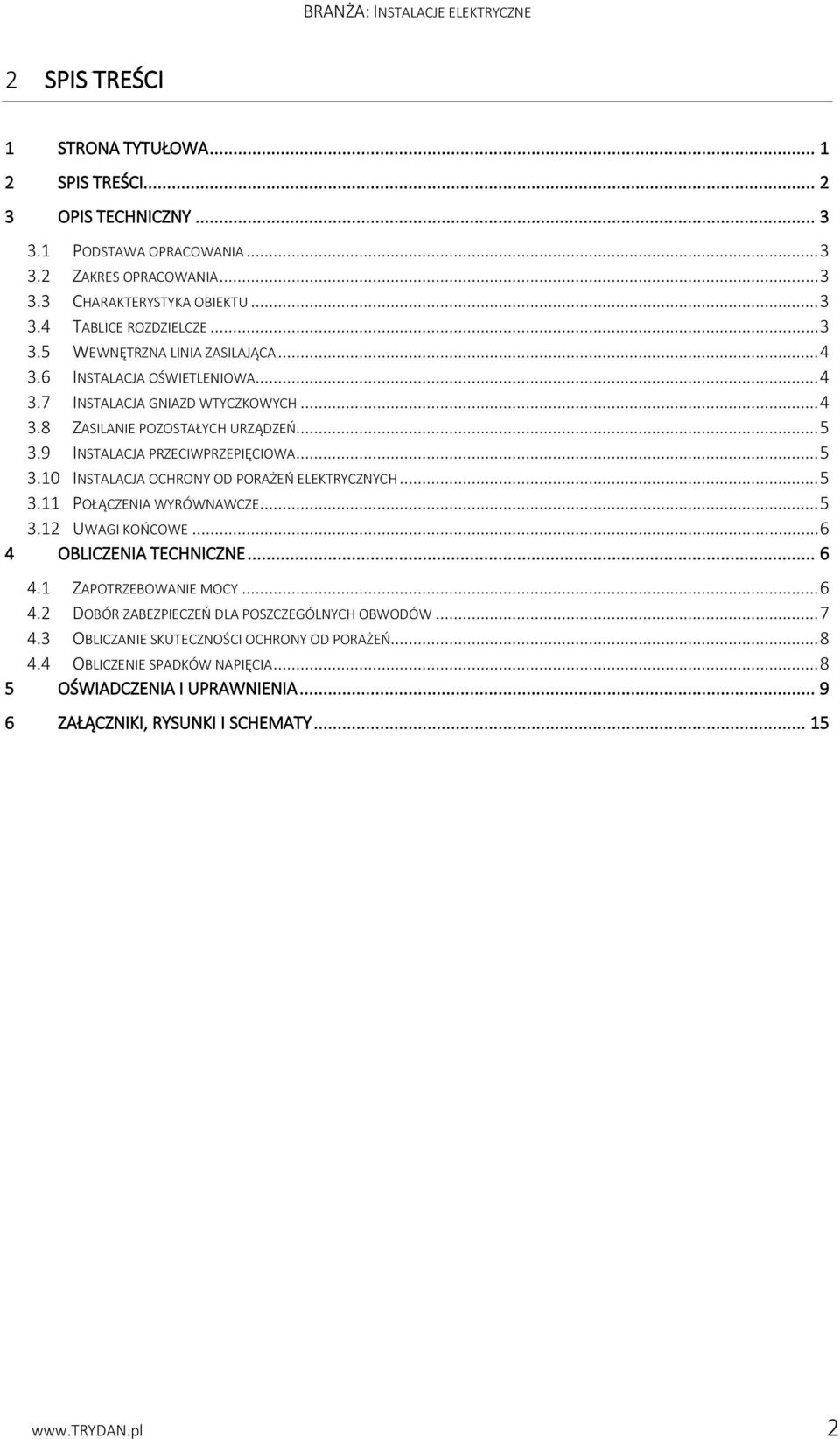

2 BRANŻA: INSTALACJE ELEKTRYCZNE 2 SPIS TREŚCI 1 STRONA TYTUŁOWA SPIS TREŚCI OPIS TECHNICZNY PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA CHARAKTERYSTYKA OBIEKTU TABLICE ROZDZIELCZE WEWNĘTRZNA LINIA ZASILAJĄCA INSTALACJA OŚWIETLENIOWA INSTALACJA GNIAZD WTYCZKOWYCH ZASILANIE POZOSTAŁYCH URZĄDZEŃ INSTALACJA PRZECIWPRZEPIĘCIOWA INSTALACJA OCHRONY OD PORAŻEŃ ELEKTRYCZNYCH POŁĄCZENIA WYRÓWNAWCZE UWAGI KOŃCOWE OBLICZENIA TECHNICZNE ZAPOTRZEBOWANIE MOCY DOBÓR ZABEZPIECZEŃ DLA POSZCZEGÓLNYCH OBWODÓW OBLICZANIE SKUTECZNOŚCI OCHRONY OD PORAŻEŃ OBLICZENIE SPADKÓW NAPIĘCIA OŚWIADCZENIA I UPRAWNIENIA ZAŁĄCZNIKI, RYSUNKI I SCHEMATY

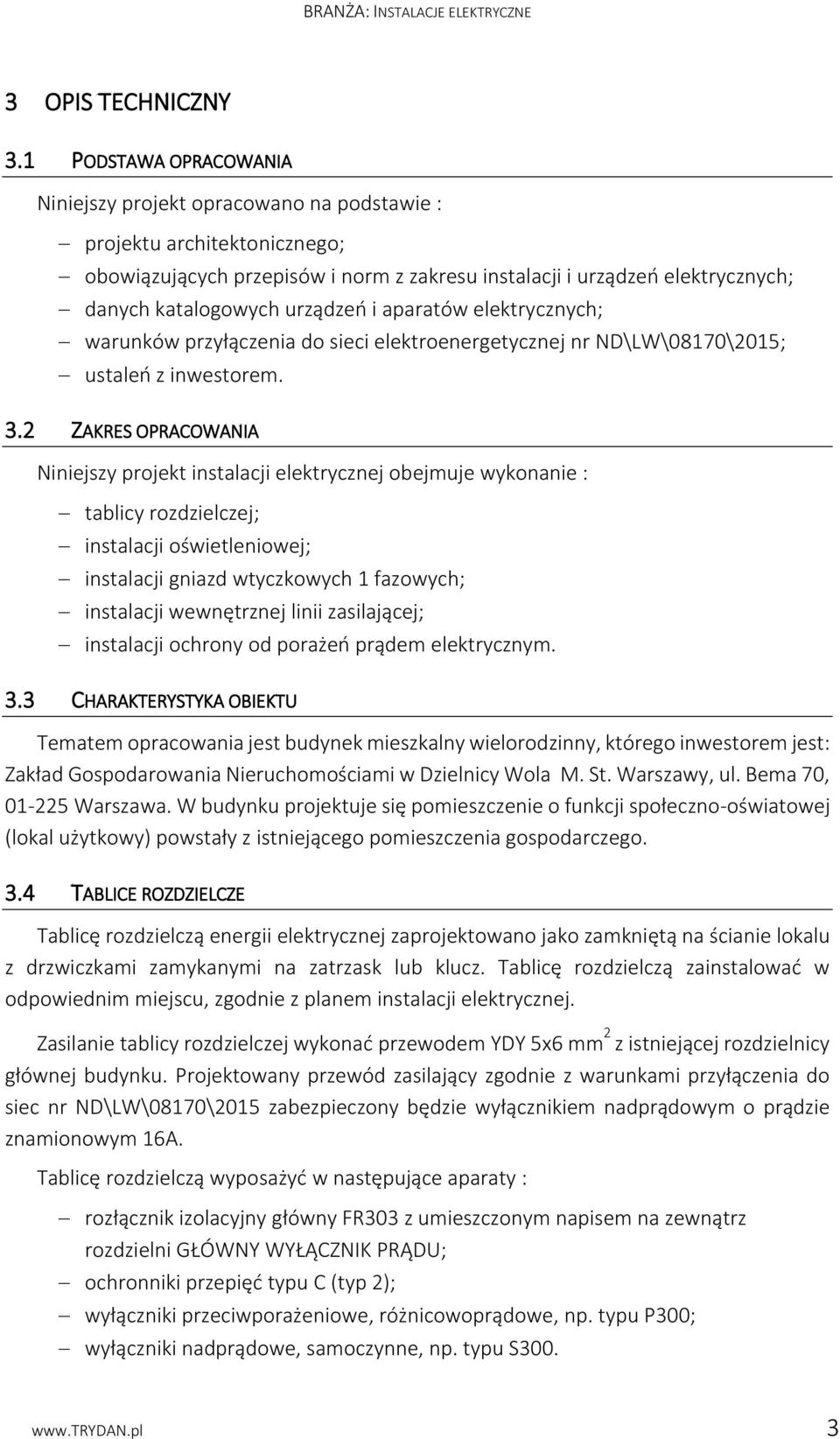

3 BRANŻA: INSTALACJE ELEKTRYCZNE 3 OPIS TECHNICZNY 3.1 PODSTAWA OPRACOWANIA Niniejszy projekt opracowano na podstawie : projektu architektonicznego; obowiązujących przepisów i norm z zakresu instalacji i urządzeń elektrycznych; danych katalogowych urządzeń i aparatów elektrycznych; warunków przyłączenia do sieci elektroenergetycznej nr ND\LW\08170\2015; ustaleń z inwestorem. 3.2 ZAKRES OPRACOWANIA Niniejszy projekt instalacji elektrycznej obejmuje wykonanie : tablicy rozdzielczej; instalacji oświetleniowej; instalacji gniazd wtyczkowych 1 fazowych; instalacji wewnętrznej linii zasilającej; instalacji ochrony od porażeń prądem elektrycznym. 3.3 CHARAKTERYSTYKA OBIEKTU Tematem opracowania jest budynek mieszkalny wielorodzinny, którego inwestorem jest: Zakład Gospodarowania Nieruchomościami w Dzielnicy Wola M. St. Warszawy, ul. Bema 70, Warszawa. W budynku projektuje się pomieszczenie o funkcji społeczno-oświatowej (lokal użytkowy) powstały z istniejącego pomieszczenia gospodarczego. 3.4 TABLICE ROZDZIELCZE Tablicę rozdzielczą energii elektrycznej zaprojektowano jako zamkniętą na ścianie lokalu z drzwiczkami zamykanymi na zatrzask lub klucz. Tablicę rozdzielczą zainstalować w odpowiednim miejscu, zgodnie z planem instalacji elektrycznej. Zasilanie tablicy rozdzielczej wykonać przewodem YDY 5x6 mm 2 z istniejącej rozdzielnicy głównej budynku. Projektowany przewód zasilający zgodnie z warunkami przyłączenia do siec nr ND\LW\08170\2015 zabezpieczony będzie wyłącznikiem nadprądowym o prądzie znamionowym 16A. Tablicę rozdzielczą wyposażyć w następujące aparaty : rozłącznik izolacyjny główny FR303 z umieszczonym napisem na zewnątrz rozdzielni GŁÓWNY WYŁĄCZNIK PRĄDU; ochronniki przepięć typu C (typ 2); wyłączniki przeciwporażeniowe, różnicowoprądowe, np. typu P300; wyłączniki nadprądowe, samoczynne, np. typu S

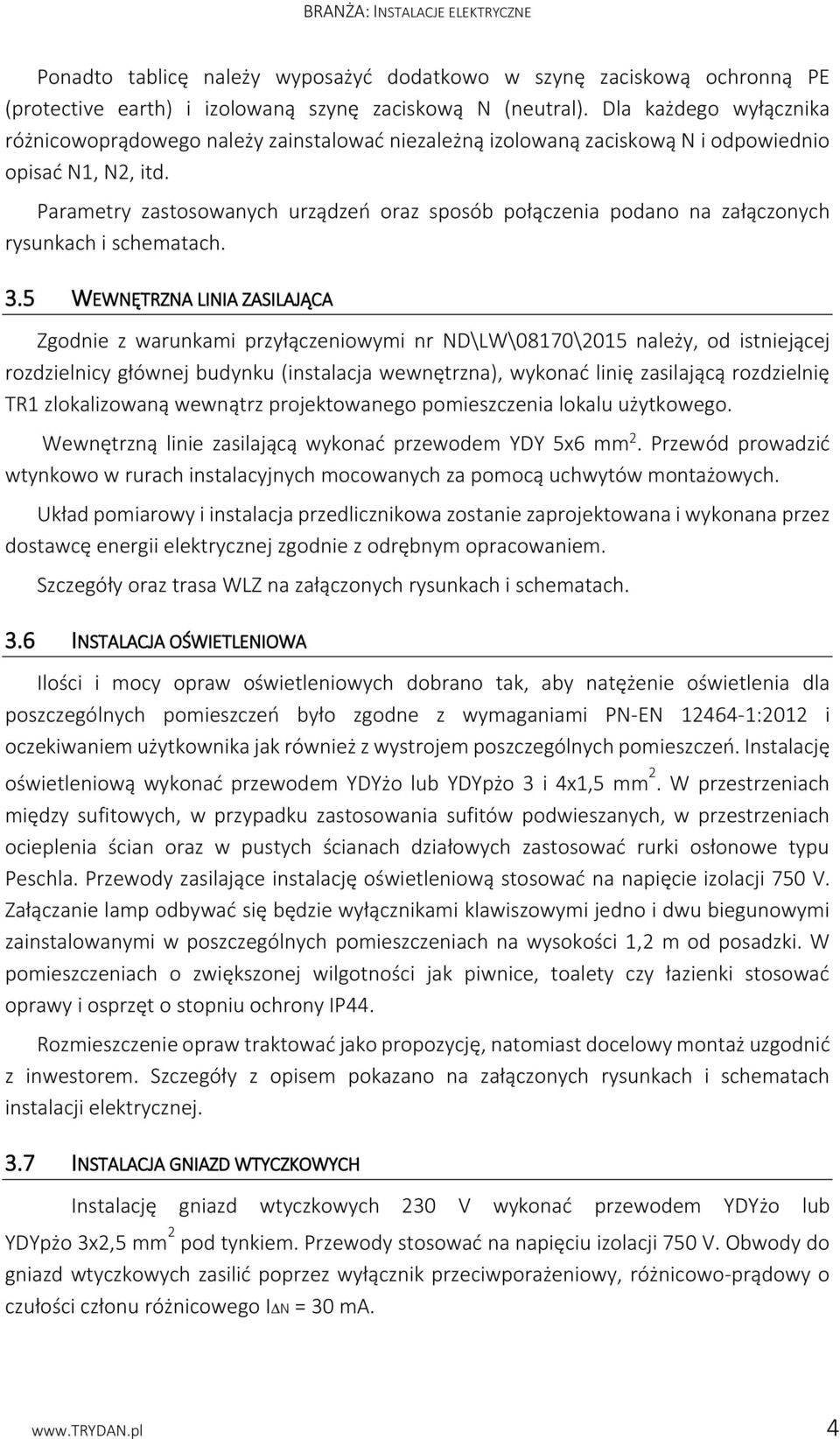

4 BRANŻA: INSTALACJE ELEKTRYCZNE Ponadto tablicę należy wyposażyć dodatkowo w szynę zaciskową ochronną PE (protective earth) i izolowaną szynę zaciskową N (neutral). Dla każdego wyłącznika różnicowoprądowego należy zainstalować niezależną izolowaną zaciskową N i odpowiednio opisać N1, N2, itd. Parametry zastosowanych urządzeń oraz sposób połączenia podano na załączonych rysunkach i schematach. 3.5 WEWNĘTRZNA LINIA ZASILAJĄCA Zgodnie z warunkami przyłączeniowymi nr ND\LW\08170\2015 należy, od istniejącej rozdzielnicy głównej budynku (instalacja wewnętrzna), wykonać linię zasilającą rozdzielnię TR1 zlokalizowaną wewnątrz projektowanego pomieszczenia lokalu użytkowego. Wewnętrzną linie zasilającą wykonać przewodem YDY 5x6 mm 2. Przewód prowadzić wtynkowo w rurach instalacyjnych mocowanych za pomocą uchwytów montażowych. Układ pomiarowy i instalacja przedlicznikowa zostanie zaprojektowana i wykonana przez dostawcę energii elektrycznej zgodnie z odrębnym opracowaniem. Szczegóły oraz trasa WLZ na załączonych rysunkach i schematach. 3.6 INSTALACJA OŚWIETLENIOWA Ilości i mocy opraw oświetleniowych dobrano tak, aby natężenie oświetlenia dla poszczególnych pomieszczeń było zgodne z wymaganiami PN-EN :2012 i oczekiwaniem użytkownika jak również z wystrojem poszczególnych pomieszczeń. Instalację oświetleniową wykonać przewodem YDYżo lub YDYpżo 3 i 4x1,5 mm 2. W przestrzeniach między sufitowych, w przypadku zastosowania sufitów podwieszanych, w przestrzeniach ocieplenia ścian oraz w pustych ścianach działowych zastosować rurki osłonowe typu Peschla. Przewody zasilające instalację oświetleniową stosować na napięcie izolacji 750 V. Załączanie lamp odbywać się będzie wyłącznikami klawiszowymi jedno i dwu biegunowymi zainstalowanymi w poszczególnych pomieszczeniach na wysokości 1,2 m od posadzki. W pomieszczeniach o zwiększonej wilgotności jak piwnice, toalety czy łazienki stosować oprawy i osprzęt o stopniu ochrony IP44. Rozmieszczenie opraw traktować jako propozycję, natomiast docelowy montaż uzgodnić z inwestorem. Szczegóły z opisem pokazano na załączonych rysunkach i schematach instalacji elektrycznej. 3.7 INSTALACJA GNIAZD WTYCZKOWYCH Instalację gniazd wtyczkowych 230 V wykonać przewodem YDYżo lub YDYpżo 3x2,5 mm 2 pod tynkiem. Przewody stosować na napięciu izolacji 750 V. Obwody do gniazd wtyczkowych zasilić poprzez wyłącznik przeciwporażeniowy, różnicowo-prądowy o czułości członu różnicowego I N = 30 ma. 4

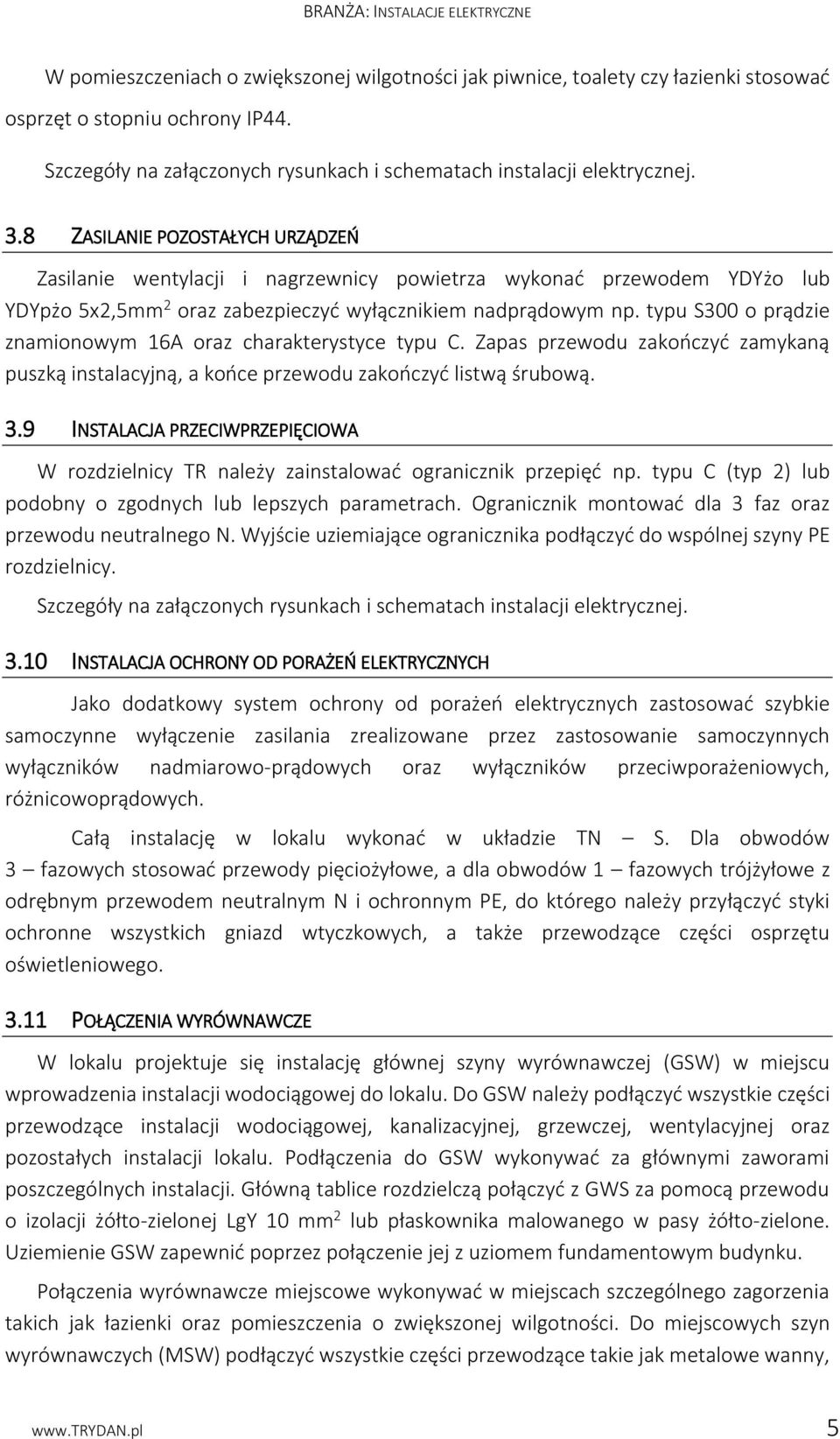

5 BRANŻA: INSTALACJE ELEKTRYCZNE W pomieszczeniach o zwiększonej wilgotności jak piwnice, toalety czy łazienki stosować osprzęt o stopniu ochrony IP44. Szczegóły na załączonych rysunkach i schematach instalacji elektrycznej. 3.8 ZASILANIE POZOSTAŁYCH URZĄDZEŃ Zasilanie wentylacji i nagrzewnicy powietrza wykonać przewodem YDYżo lub YDYpżo 5x2,5mm 2 oraz zabezpieczyć wyłącznikiem nadprądowym np. typu S300 o prądzie znamionowym 16A oraz charakterystyce typu C. Zapas przewodu zakończyć zamykaną puszką instalacyjną, a końce przewodu zakończyć listwą śrubową. 3.9 INSTALACJA PRZECIWPRZEPIĘCIOWA W rozdzielnicy TR należy zainstalować ogranicznik przepięć np. typu C (typ 2) lub podobny o zgodnych lub lepszych parametrach. Ogranicznik montować dla 3 faz oraz przewodu neutralnego N. Wyjście uziemiające ogranicznika podłączyć do wspólnej szyny PE rozdzielnicy. Szczegóły na załączonych rysunkach i schematach instalacji elektrycznej INSTALACJA OCHRONY OD PORAŻEŃ ELEKTRYCZNYCH Jako dodatkowy system ochrony od porażeń elektrycznych zastosować szybkie samoczynne wyłączenie zasilania zrealizowane przez zastosowanie samoczynnych wyłączników nadmiarowo-prądowych oraz wyłączników przeciwporażeniowych, różnicowoprądowych. Całą instalację w lokalu wykonać w układzie TN S. Dla obwodów 3 fazowych stosować przewody pięciożyłowe, a dla obwodów 1 fazowych trójżyłowe z odrębnym przewodem neutralnym N i ochronnym PE, do którego należy przyłączyć styki ochronne wszystkich gniazd wtyczkowych, a także przewodzące części osprzętu oświetleniowego POŁĄCZENIA WYRÓWNAWCZE W lokalu projektuje się instalację głównej szyny wyrównawczej (GSW) w miejscu wprowadzenia instalacji wodociągowej do lokalu. Do GSW należy podłączyć wszystkie części przewodzące instalacji wodociągowej, kanalizacyjnej, grzewczej, wentylacyjnej oraz pozostałych instalacji lokalu. Podłączenia do GSW wykonywać za głównymi zaworami poszczególnych instalacji. Główną tablice rozdzielczą połączyć z GWS za pomocą przewodu o izolacji żółto-zielonej LgY 10 mm 2 lub płaskownika malowanego w pasy żółto-zielone. Uziemienie GSW zapewnić poprzez połączenie jej z uziomem fundamentowym budynku. Połączenia wyrównawcze miejscowe wykonywać w miejscach szczególnego zagorzenia takich jak łazienki oraz pomieszczenia o zwiększonej wilgotności. Do miejscowych szyn wyrównawczych (MSW) podłączyć wszystkie części przewodzące takie jak metalowe wanny, 5

6 BRANŻA: INSTALACJE ELEKTRYCZNE rury wodociągowe, rury kanalizacyjne, metalowe elementy armatury oraz pozostałe części wyposażenia sanitarnego wykonanego elementów przewodzących. W tym celu stosować przewody o izolacji żółto-zielonej LgY 6 mm UWAGI KOŃCOWE Całość prac wykonać zgodnie z niniejszym projektem oraz zgodnie z obowiązującymi przepisami i normami w szczególności PN-HD :2009, katalogami, zarządzeniami, rozporządzeniami m.in. Rozp. Min. Przem. z dnia r/dz.u. 8/90/, oraz warunkami technicznymi wykonania i odbioru robót budowlano - montażowych część V "Instalacje elektryczne". Podczas podłączania obwodów odbiorczych w rozdzielnicach zwrócić szczególną uwagę na symetryczne obciążenie faz. Instalacje elektryczne wykonywać po zainstalowaniu pozostałych instalacji (centralnego ogrzewania, wodno kanalizacyjnych, itp.) Roboty elektryczne koordynować z robotami budowlanymi, sanitarnymi, technologicznymi i wykończeniowymi. Po zakończeniu prac należy wykonać pomiary : rezystancji izolacji, skuteczności ochrony przez pomiar impedancji pętli zwarcia. Protokoły powyższych badań należy załączyć do dokumentacji eksploatacyjnej. Wszystkie zmiany wynikłe w trakcie realizacji zadania należy uzgodnić z projektantem i inspektorem nadzoru "E". 4 OBLICZENIA TECHNICZNE 4.1 ZAPOTRZEBOWANIE MOCY W niniejszym opracowaniu do obliczeń aparatów zabezpieczających i przewodów zasilających przyjęto następujące parametry : moc i ilość opraw oświetleniowych wg stanu zaprojektowanego, moc na jedną oprawę typową ( jeżeli nie podano typu) 230V 0,1 kw, moc na jedno gniazdo wtyczkowe 230 V - 0,2 kw, uśredniony współczynnik jednoczesności 0,6 6

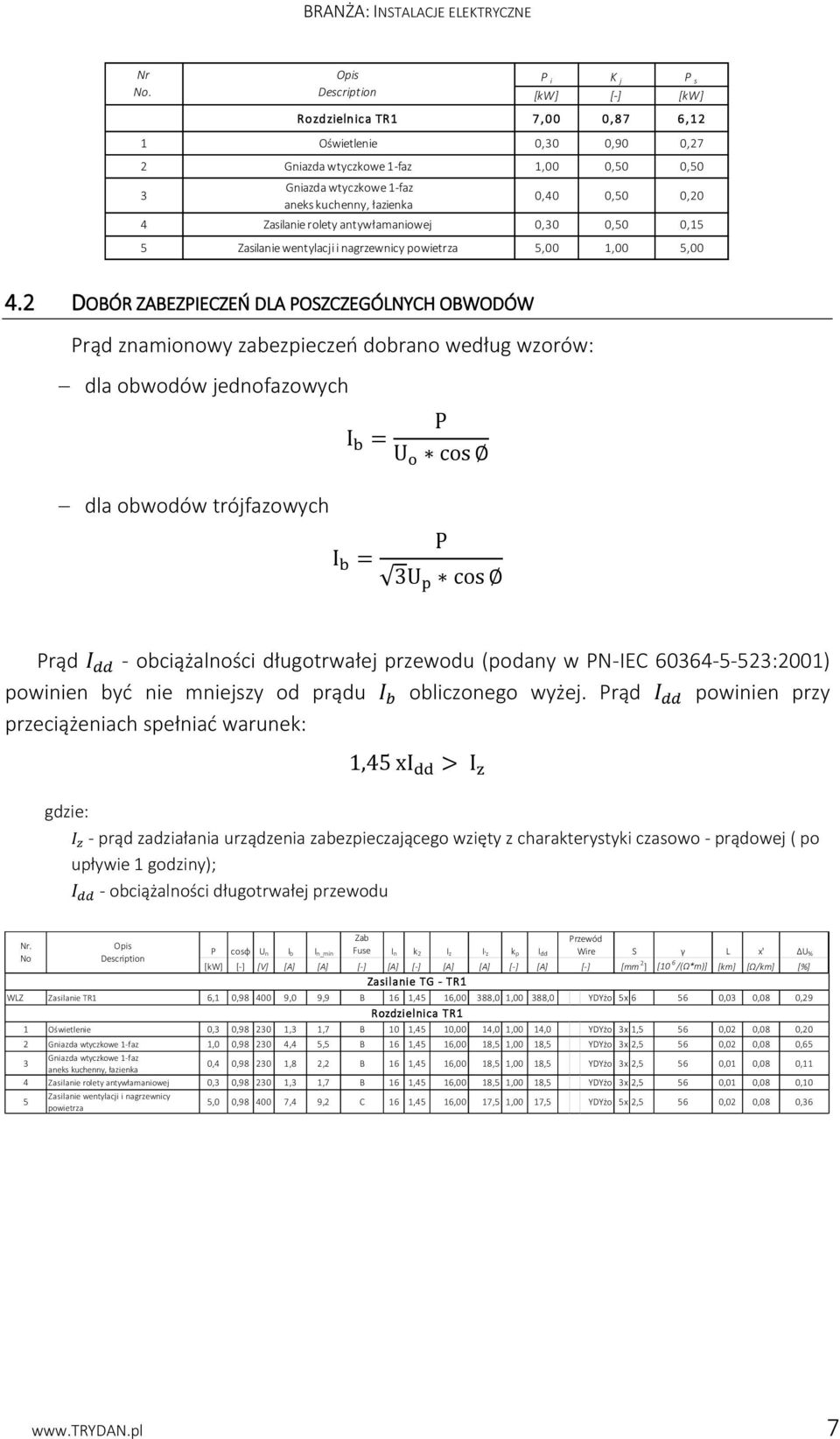

7 BRANŻA: INSTALACJE ELEKTRYCZNE Nr No. P i K j P s [kw] [-] [kw] Rozdzielnica TR1 7, 00 0, 87 6, 12 1 Oświetlenie 0,30 0,90 0,27 2 Gniazda wtyczkowe 1-faz 1,00 0,50 0,50 3 Opis Description Gniazda wtyczkowe 1-faz aneks kuchenny, łazienka 0,40 0,50 0,20 4 Zasilanie rolety antywłamaniowej 0,30 0,50 0,15 5 Zasilanie wentylacji i nagrzewnicy powietrza 5,00 1,00 5, DOBÓR ZABEZPIECZEŃ DLA POSZCZEGÓLNYCH OBWODÓW Prąd znamionowy zabezpieczeń dobrano według wzorów: dla obwodów jednofazowych dla obwodów trójfazowych I b = P U o cos P I b = 3U p cos Prąd I dd - obciążalności długotrwałej przewodu (podany w PN-IEC :2001) powinien być nie mniejszy od prądu I b obliczonego wyżej. Prąd I dd powinien przy przeciążeniach spełniać warunek: gdzie: 1,45 xi dd > I z I z - prąd zadziałania urządzenia zabezpieczającego wzięty z charakterystyki czasowo - prądowej ( po upływie 1 godziny); I dd - obciążalności długotrwałej przewodu Nr. No Opis Description P cosϕ Un Ib In_min Zab Fuse In k2 Iz I'z kp Idd Przewód Wire S γ L x' ΔU% [kw] [-] [V] [A] [A] [-] [A] [-] [A] [A] [-] [A] [-] [mm 2 ] [10 6 /(Ω*m)] [km] [Ω/km] [%] Zasilanie TG - TR1 WLZ Zasilanie TR1 6,1 0, ,0 9,9 B 16 1,45 16,00 388,0 1,00 388,0 YDYżo 5x ,03 0,08 0,29 Rozdzielnica TR1 1 Oświetlenie 0,3 0, ,3 1,7 B 10 1,45 10,00 14,0 1,00 14,0 YDYżo 3x 1,5 56 0,02 0,08 0,20 2 Gniazda wtyczkowe 1-faz 1,0 0, ,4 5,5 B 16 1,45 16,00 18,5 1,00 18,5 YDYżo 3x 2,5 56 0,02 0,08 0,65 3 Gniazda wtyczkowe 1-faz aneks kuchenny, łazienka 0,4 0, ,8 2,2 B 16 1,45 16,00 18,5 1,00 18,5 YDYżo 3x 2,5 56 0,01 0,08 0,11 4 Zasilanie rolety antywłamaniowej 0,3 0, ,3 1,7 B 16 1,45 16,00 18,5 1,00 18,5 YDYżo 3x 2,5 56 0,01 0,08 0,10 5 Zasilanie wentylacji i nagrzewnicy powietrza 5,0 0, ,4 9,2 C 16 1,45 16,00 17,5 1,00 17,5 YDYżo 5x 2,5 56 0,02 0,08 0,36 7

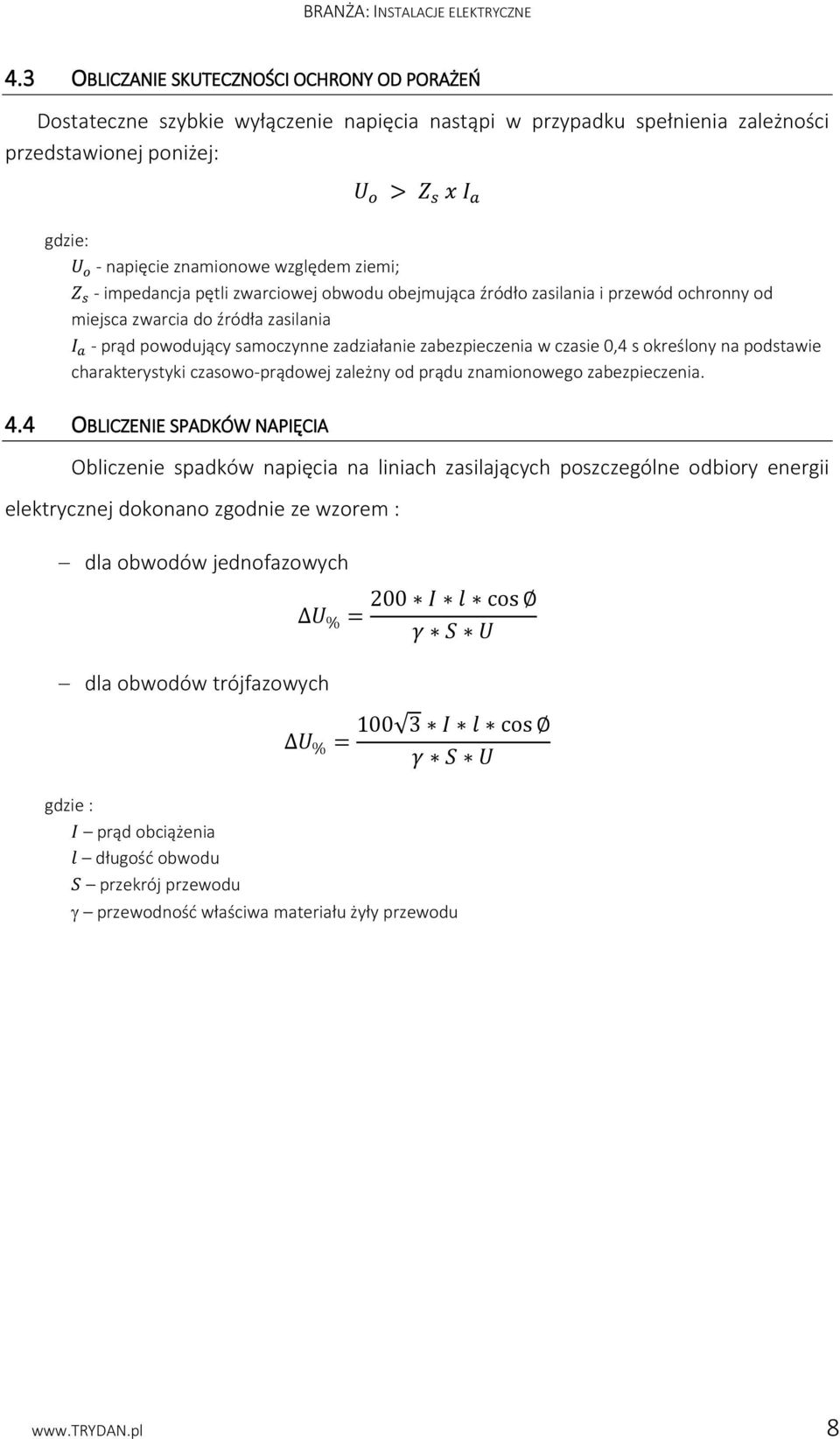

8 BRANŻA: INSTALACJE ELEKTRYCZNE 4.3 OBLICZANIE SKUTECZNOŚCI OCHRONY OD PORAŻEŃ Dostateczne szybkie wyłączenie napięcia nastąpi w przypadku spełnienia zależności przedstawionej poniżej: U o > Z s x I a gdzie: U o - napięcie znamionowe względem ziemi; Z s - impedancja pętli zwarciowej obwodu obejmująca źródło zasilania i przewód ochronny od miejsca zwarcia do źródła zasilania I a - prąd powodujący samoczynne zadziałanie zabezpieczenia w czasie 0,4 s określony na podstawie charakterystyki czasowo-prądowej zależny od prądu znamionowego zabezpieczenia. 4.4 OBLICZENIE SPADKÓW NAPIĘCIA Obliczenie spadków napięcia na liniach zasilających poszczególne odbiory energii elektrycznej dokonano zgodnie ze wzorem : dla obwodów jednofazowych dla obwodów trójfazowych gdzie : I prąd obciążenia l długość obwodu S przekrój przewodu U % = U % = 200 I l cos γ S U I l cos γ S U przewodność właściwa materiału żyły przewodu 8

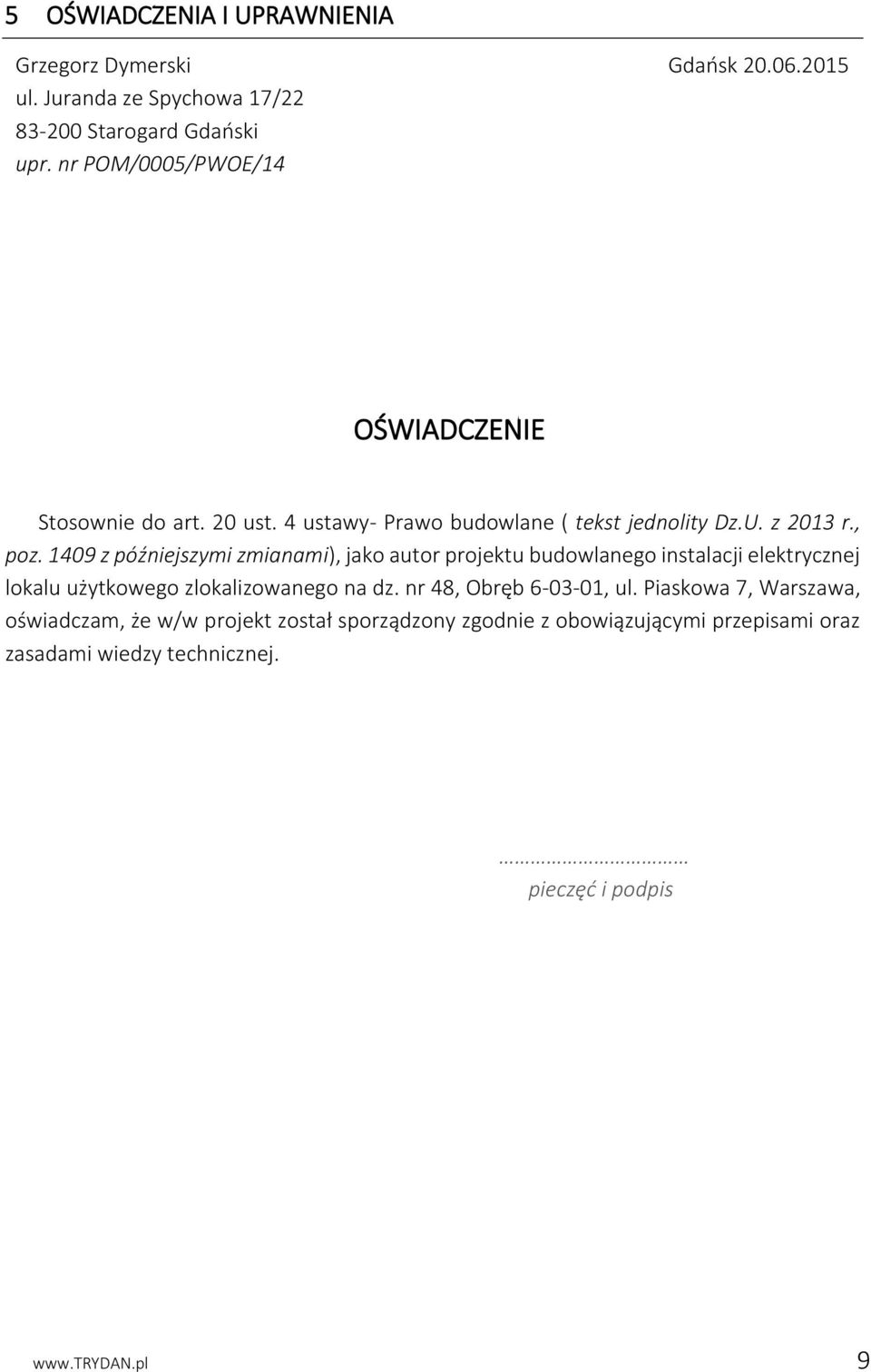

9 5 OŚWIADCZENIA I UPRAWNIENIA Grzegorz Dymerski ul. Juranda ze Spychowa 17/ Starogard Gdański upr. nr POM/0005/PWOE/14 Gdańsk OŚWIADCZENIE Stosownie do art. 20 ust. 4 ustawy- Prawo budowlane ( tekst jednolity Dz.U. z 2013 r., poz z późniejszymi zmianami), jako autor projektu budowlanego instalacji elektrycznej lokalu użytkowego zlokalizowanego na dz. nr 48, Obręb , ul. Piaskowa 7, Warszawa, oświadczam, że w/w projekt został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. pieczęć i podpis 9

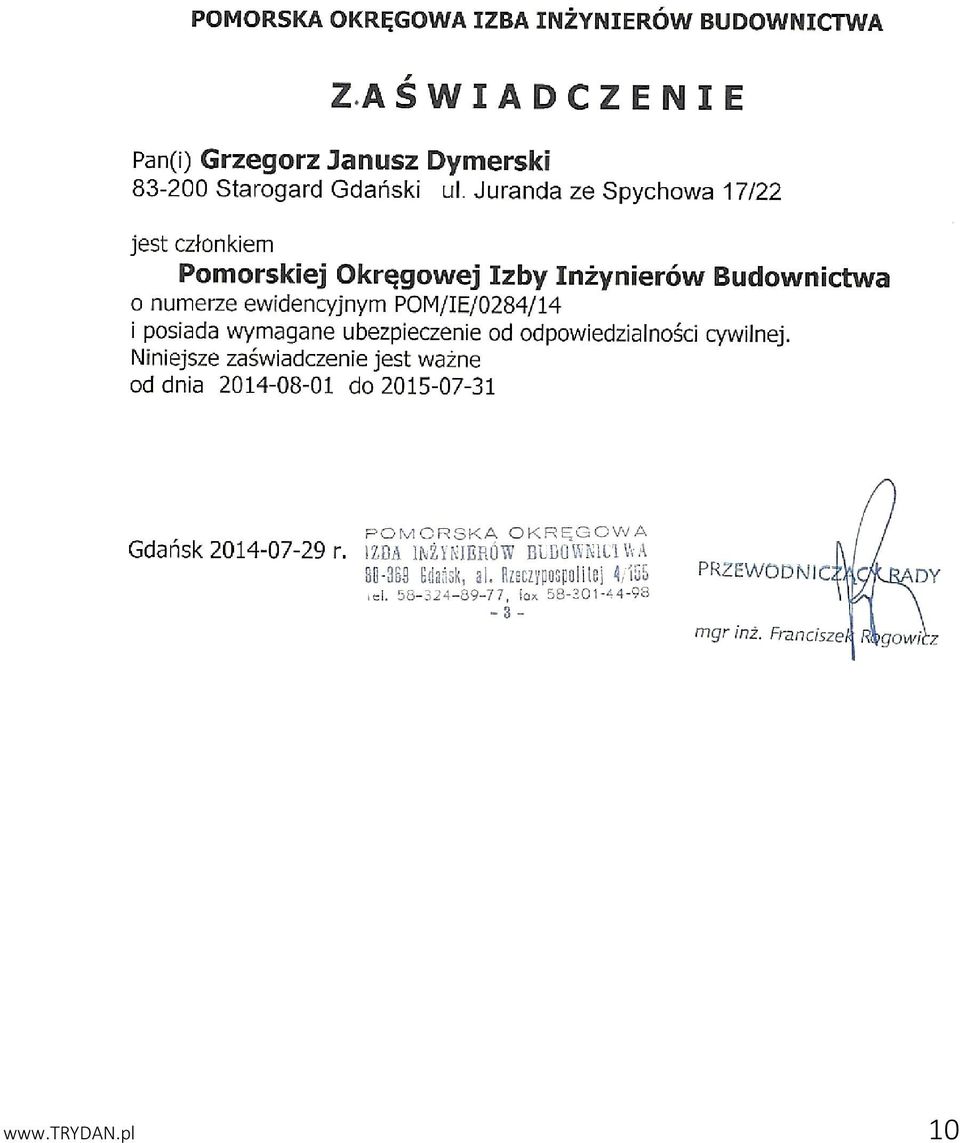

10 10

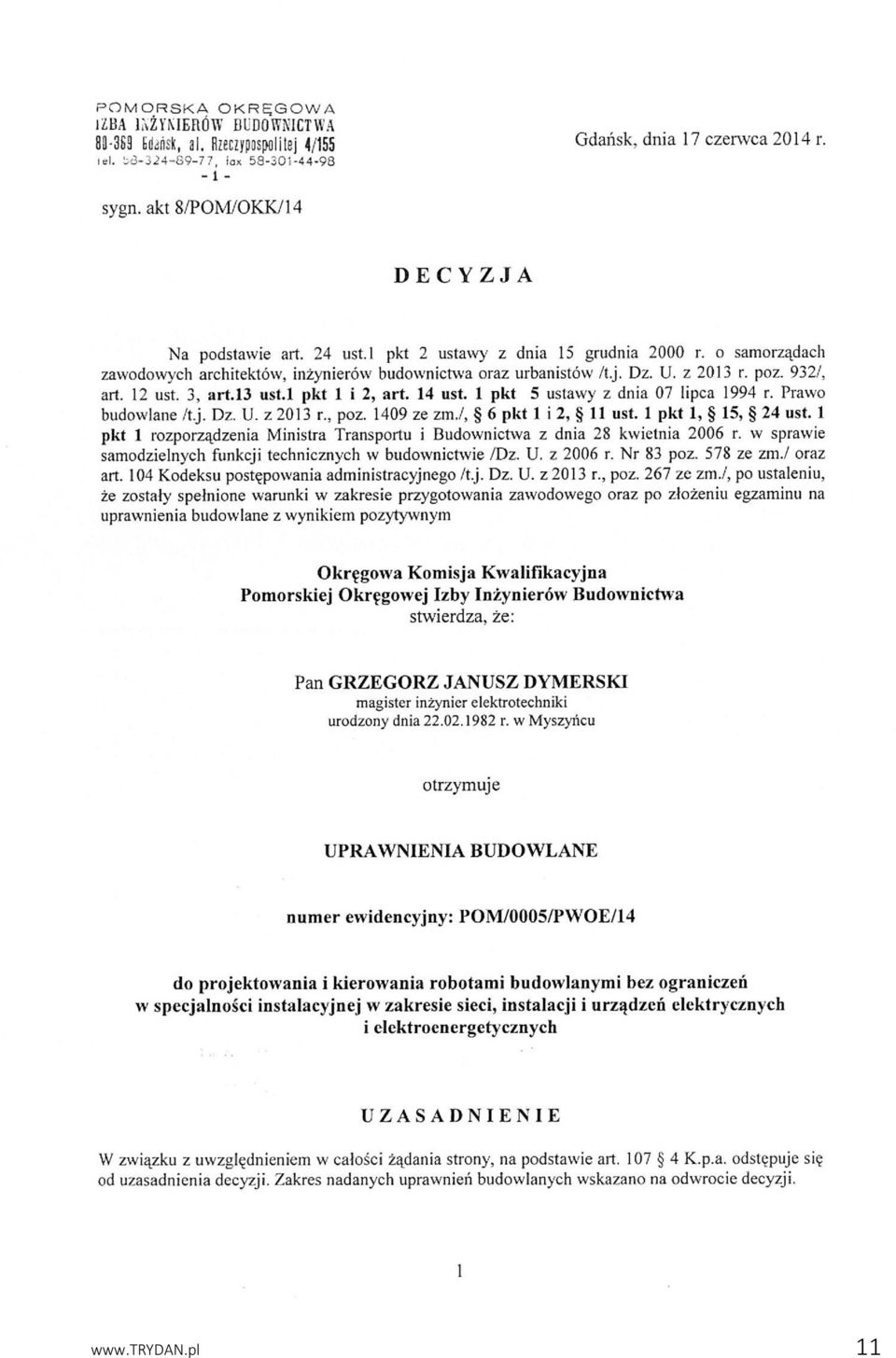

11 11

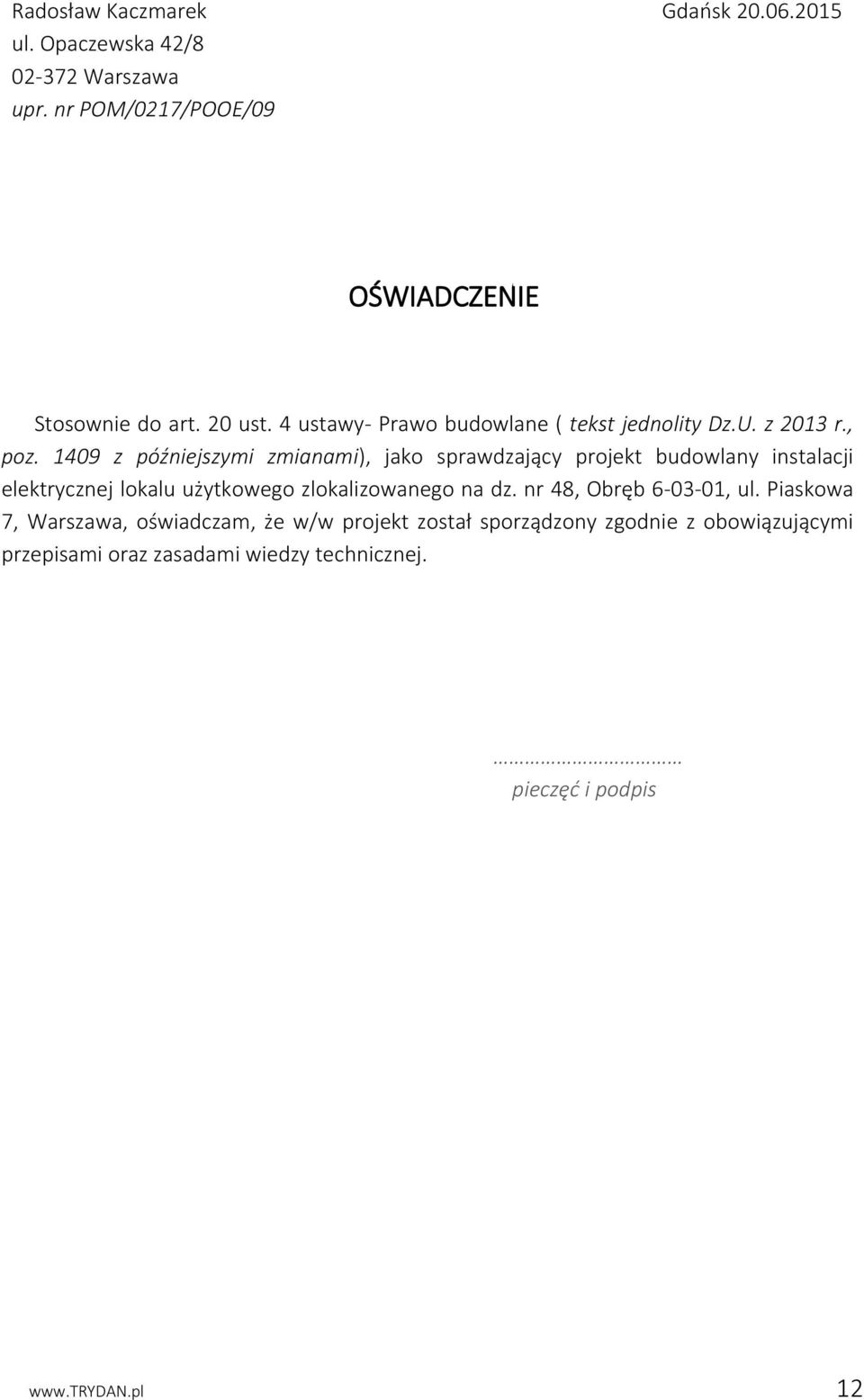

12 Radosław Kaczmarek ul. Opaczewska 42/ Warszawa upr. nr POM/0217/POOE/09 Gdańsk OŚWIADCZENIE Stosownie do art. 20 ust. 4 ustawy- Prawo budowlane ( tekst jednolity Dz.U. z 2013 r., poz z późniejszymi zmianami), jako sprawdzający projekt budowlany instalacji elektrycznej lokalu użytkowego zlokalizowanego na dz. nr 48, Obręb , ul. Piaskowa 7, Warszawa, oświadczam, że w/w projekt został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. pieczęć i podpis 12

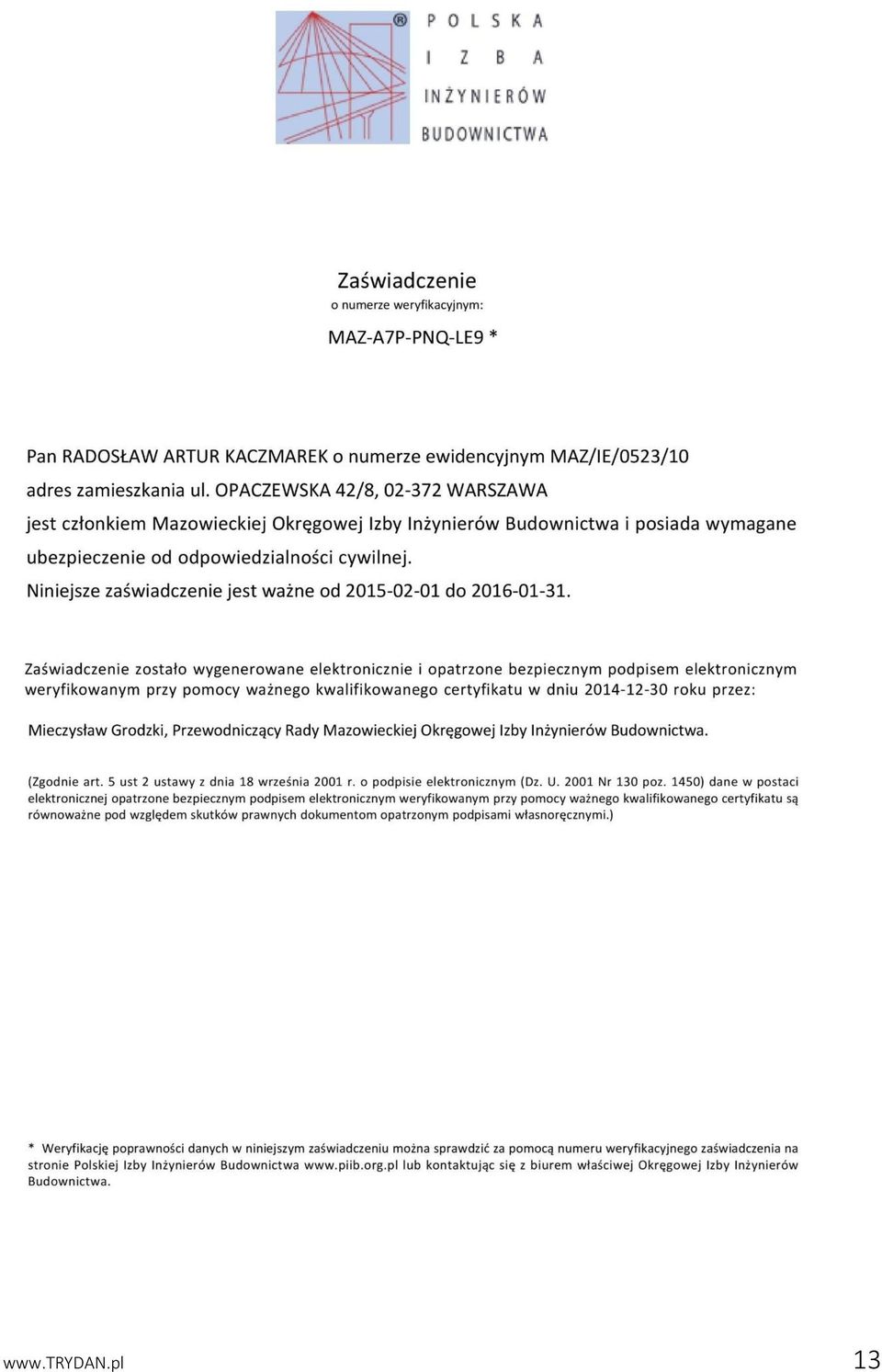

13 13

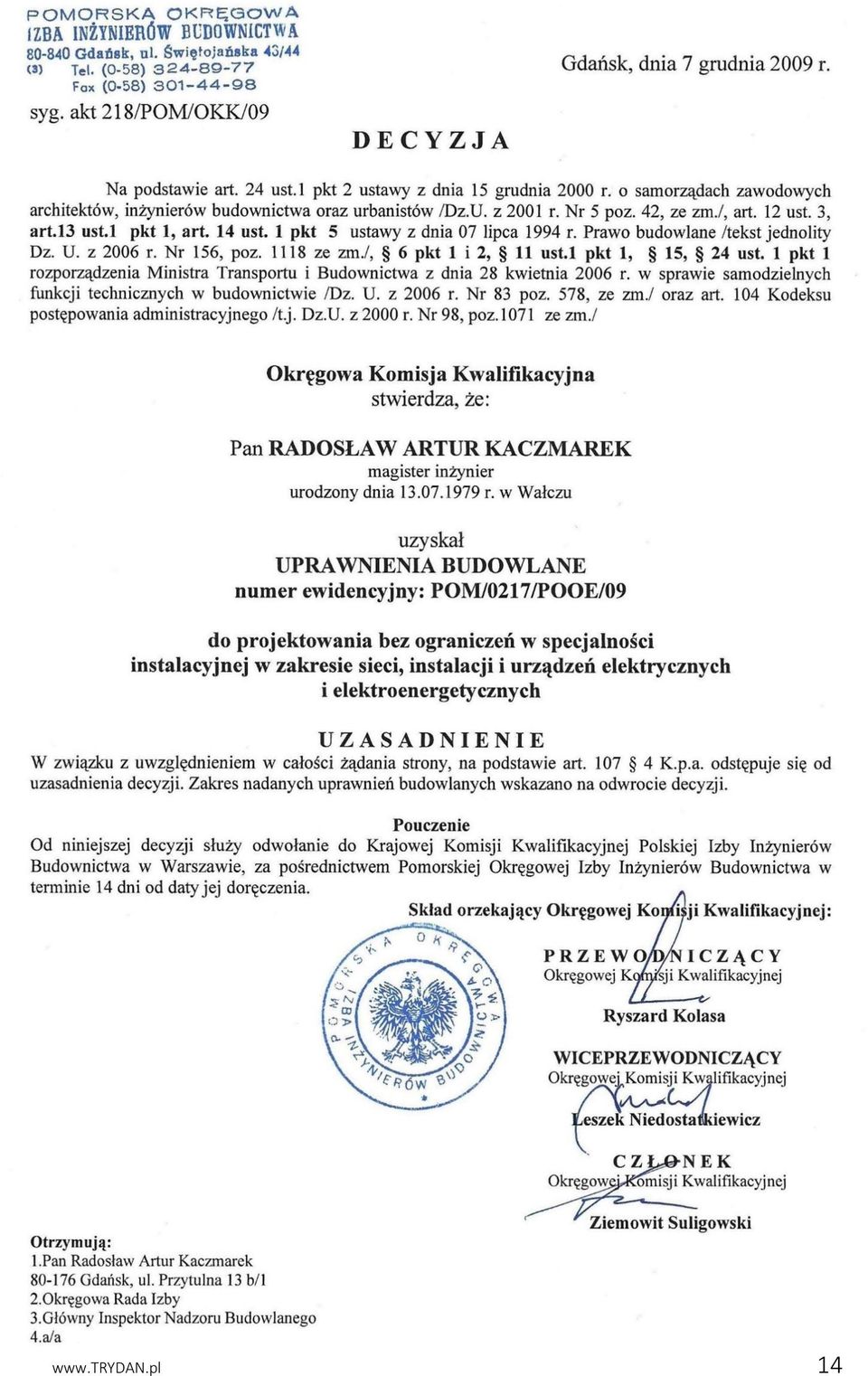

14 14
