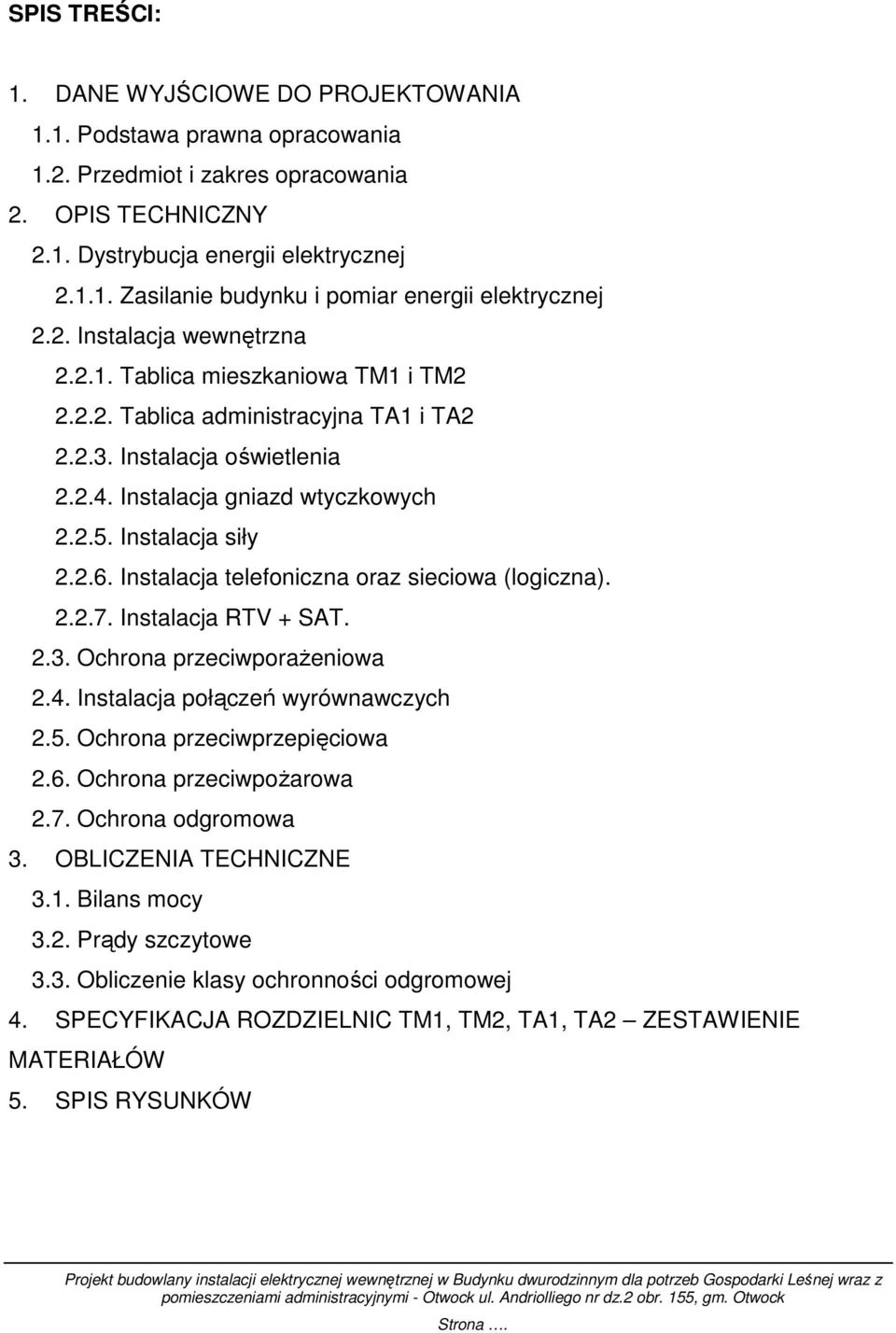

1 SPS TREŚC: 1. DANE WYJŚCOWE DO PROJEKTOWANA 1.1. Podstawa prawna opracowania 1.. Przedmiot i zakres opracowania. OPS TECHNCZNY.1. Dystrybucja energii elektrycznej.1.1. Zasilanie budynku i pomiar energii elektrycznej.. nstalacja wewnętrzna..1. Tablica mieszkaniowa TM1 i TM... Tablica administracyjna TA1 i TA..3. nstalacja oświetlenia..4. nstalacja gniazd wtyczkowych..5. nstalacja siły..6. nstalacja telefoniczna oraz sieciowa (logiczna)...7. nstalacja RTV + SAT..3. Ochrona przeciwporaŝeniowa.4. nstalacja połączeń wyrównawczych.5. Ochrona przeciwprzepięciowa.6. Ochrona przeciwpoŝarowa.7. Ochrona odgromowa 3. OBLCZENA TECHNCZNE 3.1. Bilans mocy 3.. Prądy szczytowe 3.3. Obliczenie klasy ochronności odgromowej 4. SPECYFKACJA ROZDZELNC TM1, TM, TA1, TA ZESTAWENE MATERAŁÓW 5. SPS RYSUNKÓW

2 1. DANE WYJŚCOWE DO PROJEKTOWANA 1.1. Podstawa prawna opracowania - P.T. Architektura - zlecenie nwestora - obowiązujące normy i przepisy - uzgodnienia wstępne 1.. Przedmiot i zakres opracowania Opracowanie niniejsze stanowi projekt techniczny elektrycznych instalacji wewnętrznych dla budynku mieszkalnego dwurodzinnego z pomieszczeniami administracyjnymi i swym zakresem obejmuje: - instalacja oświetlenia i gniazd wtyczkowych, - instalacja RTV i SAT, - instalacja teletechniczna, - instalacja przeciwporaŝeniowa, - instalacja połączeń wyrównawczych.

3 . OPS TECHNCZNY.1. Dystrybucja energii elektrycznej.1.1. Zasilanie budynku i pomiar energii elektrycznej Zasilanie budynku oraz pomiar energii stanowi inne opracowanie. Budynek dwurodzinny będzie zasilany z szafki złączowo-pomiarowej kablami ziemnymi typu x YKYŜo 5x10 w rurze ochronnej PVC75DVK. Moc przyłączeniowa budynku Ps= x 13kW... nstalacja wewnętrzna..1. Tablica mieszkaniowa TM1 i TM W budynkach w wiatrołapach umieszczone będą tablice bezpiecznikowe TM1 oraz TM. Zostały zaprojektowane w oparciu o typowe rozdzielnice typu TX prod. Legrand. W tablicy zainstalowane będą: - wyłączniki instalacyjne S301B, zabezpieczające obwody 1 fazowe, - wyłączniki instalacyjne S303B, zabezpieczające obwody 3 fazowe, - wyłączniki róŝnicowo-prądowe P304, n=40a, d=0,03a AC zabezpieczające grupowo obwody, - rozłącznik izolacyjny FR A stanowiący wyłącznik główny budynku mieszkalnego, - ochronniki przepięć kl. B+C Typ SPB-1/80/4 prod. Moeller, - sygnalizacja świetlna faz L1, L, L3 typ. L311, L313 i L316. Dopuszcza się zastosowanie produktów o parametrach równowaŝnych.... Tablica administracyjna TA1 i TA W budynkach w częściach administracyjnych umieszczone będą tablice bezpiecznikowe TA1 oraz TA. Rozdzielnice będą zasilone z tablic mieszkaniowych TM1 i TM. Zostały zaprojektowane w oparciu o typowe rozdzielnice typu TX prod. Legrand. W tablicy zainstalowane będą: - wyłączniki instalacyjne S301B, zabezpieczające obwody 1 fazowe,

4 - wyłączniki róŝnicowo-prądowe P30, n=40a, d=0,03a AC zabezpieczające grupowo obwody, - rozłącznik izolacyjny FR A stanowiący wyłącznik główny w części administracyjnej, - liczniki energii elektrycznej, - sygnalizacja świetlna fazy typ L311, Dopuszcza się zastosowanie produktów o parametrach równowaŝnych...3. nstalacja oświetlenia nstalacje oświetleniowe projektuje się wykonać przewodami YDYpŜo 3x1,5mm z Ŝyłą ochronną. Zasilenia z rozdzielnic wykonać przewodem YDYpŜo 3x1,5mm. Doprowadzenia przewodów do opraw naleŝy wykonać w sposób nie powodujący napręŝeń mechanicznych (mocowanie uchwytami odstępowymi, prowadzenie w rurkach instalacyjnych ). Przewody będą układane : pod tynkiem. Osprzęt projektuje się zastosować w zaleŝności od sposobu wykonywania instalacji oraz charakteru i przeznaczenia pomieszczeń, tzn. : dla instalacji podtynkowych wykonywanych w pomieszczeniach z atmosferą o zwiększonej wilgotności, przewidziano osprzęt podtynkowy w wykonaniu szczelnym, dla instalacji podtynkowych wykonywanych w pomieszczeniach z atmosferą normalną, przewidziano osprzęt w wykonaniu podtynkowym. Obwody zabezpieczyć wyłącznikiem róŝnicowo-prądowym oraz nadmiarowoprądowym. Łączniki instalować na wysokości 1,3m od posadzki...4. nstalacja gniazd wtyczkowych nstalacje gniazd wtyczkowych projektuje się wykonać przewodami typu YDYpŜo 3x,5mm. Doprowadzenia przewodów do gniazd i urządzeń naleŝy wykonać w sposób nie powodujący napręŝeń mechanicznych (mocowanie uchwytami odstępowymi, prowadzenie w rurkach instalacyjnych ). Przewody i kable będą układane :

5 pod tynkiem. Osprzęt projektuje się zastosować w zaleŝności od sposobu wykonywania instalacji oraz charakteru i przeznaczenia pomieszczeń, tzn. : dla instalacji podtynkowych wykonywanych w pomieszczeniach z atmosferą o zwiększonej wilgotności, przewidziano osprzęt podtynkowy w wykonaniu szczelnym P 44, dla instalacji podtynkowych wykonywanych w pomieszczeniach z atmosferą normalną, przewidziano osprzęt w wykonaniu podtynkowym. Gniazda wtyczkowe montować na wysokości: - pokoje i komunikacja 30 cm od posadzki - kuchnia gniazda porządkowe 10 cm od posadzki (nad blatem roboczym) - łazienki 130 cm od posadzki - kotłownia 10 cm od posadzki - kancelaria i poczekalnia 30 cm od posadzki Obwody zabezpieczyć indywidualnie wyłącznikiem nadprądowym a następnie grupowo wyłącznikiem róŝnicowo-prądowym 0,03A. Obwód dla zasilania kotła CO oraz pralki zabezpieczyć indywidualnie wyłącznikami P31B, d=0,03a...5. nstalacja siły nstalacja obejmuje zasilanie kuchni. nstalacje zaprojektowano przewodami kabelkowymi typu YDYp 5x,5 w tynku. Obwody zabezpieczyć wyłącznikami typu S303B a następnie grupowo wyłącznikiem róŝnicowo-prądowym typu P304, 40A, dn=30ma...6. nstalacja telefoniczna oraz sieciowa (logiczna). Projektuje się doprowadzenie głównego obwodu telefonicznego do kancelarii. Linię telefoniczną wewnętrzną oraz sieciową (logiczną) naleŝy wykonać promieniowo przewodem YTKSY 3xx0,5 oraz skrętką UTP kat. 5e lub 6 prowadzonymi pod tynkiem w rurce RL18 kaŝdy punkt odbiorczy oddzielnymi obwodami. Projektowane obwody naleŝy zakończyć gniazdami x RJ45 w puszce podtynkowej na wysokości 0,3m od posadzki. Przewody instalacji telefonicznej oraz sieciowej (np. Ethernet)

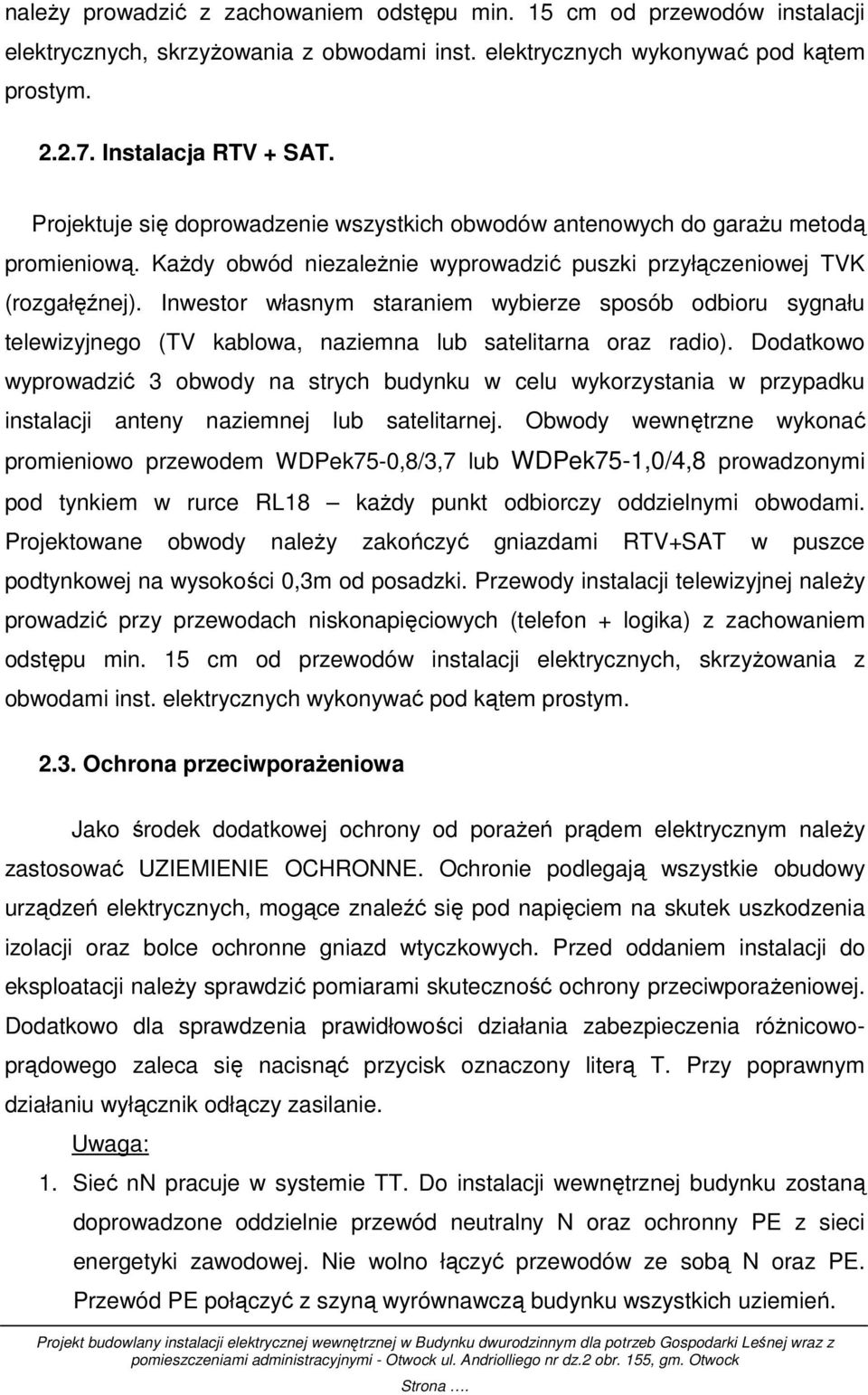

6 naleŝy prowadzić z zachowaniem odstępu min. 15 cm od przewodów instalacji elektrycznych, skrzyŝowania z obwodami inst. elektrycznych wykonywać pod kątem prostym...7. nstalacja RTV + SAT. Projektuje się doprowadzenie wszystkich obwodów antenowych do garaŝu metodą promieniową. KaŜdy obwód niezaleŝnie wyprowadzić puszki przyłączeniowej TVK (rozgałęźnej). nwestor własnym staraniem wybierze sposób odbioru sygnału telewizyjnego (TV kablowa, naziemna lub satelitarna oraz radio). Dodatkowo wyprowadzić 3 obwody na strych budynku w celu wykorzystania w przypadku instalacji anteny naziemnej lub satelitarnej. Obwody wewnętrzne wykonać promieniowo przewodem WDPek75-0,8/3,7 lub WDPek75-1,0/4,8 prowadzonymi pod tynkiem w rurce RL18 kaŝdy punkt odbiorczy oddzielnymi obwodami. Projektowane obwody naleŝy zakończyć gniazdami RTV+SAT w puszce podtynkowej na wysokości 0,3m od posadzki. Przewody instalacji telewizyjnej naleŝy prowadzić przy przewodach niskonapięciowych (telefon + logika) z zachowaniem odstępu min. 15 cm od przewodów instalacji elektrycznych, skrzyŝowania z obwodami inst. elektrycznych wykonywać pod kątem prostym..3. Ochrona przeciwporaŝeniowa Jako środek dodatkowej ochrony od poraŝeń prądem elektrycznym naleŝy zastosować UZEMENE OCHRONNE. Ochronie podlegają wszystkie obudowy urządzeń elektrycznych, mogące znaleźć się pod napięciem na skutek uszkodzenia izolacji oraz bolce ochronne gniazd wtyczkowych. Przed oddaniem instalacji do eksploatacji naleŝy sprawdzić pomiarami skuteczność ochrony przeciwporaŝeniowej. Dodatkowo dla sprawdzenia prawidłowości działania zabezpieczenia róŝnicowoprądowego zaleca się nacisnąć przycisk oznaczony literą T. Przy poprawnym działaniu wyłącznik odłączy zasilanie. Uwaga: 1. Sieć nn pracuje w systemie TT. Do instalacji wewnętrznej budynku zostaną doprowadzone oddzielnie przewód neutralny N oraz ochronny PE z sieci energetyki zawodowej. Nie wolno łączyć przewodów ze sobą N oraz PE. Przewód PE połączyć z szyną wyrównawczą budynku wszystkich uziemień.

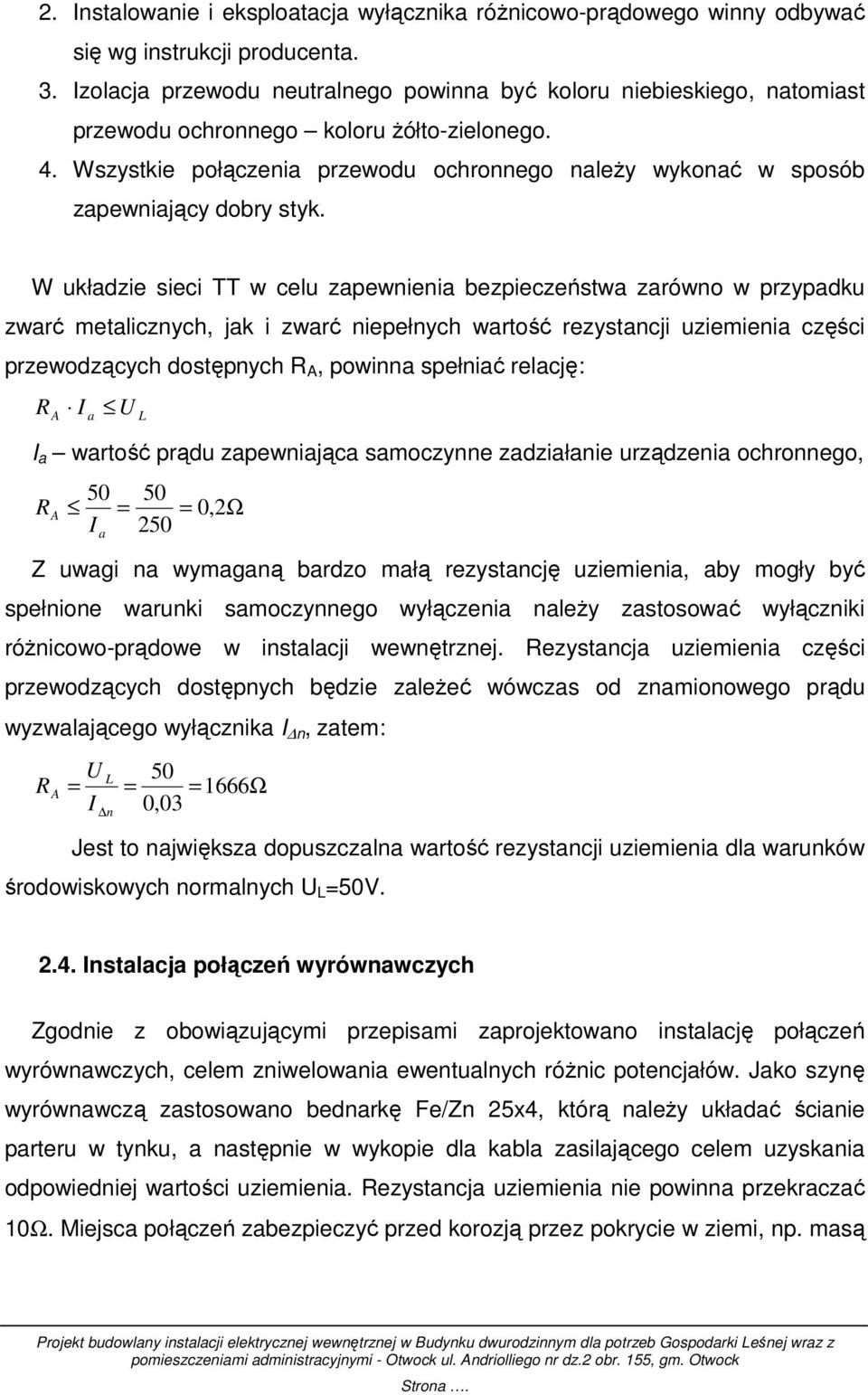

7 . nstalowanie i eksploatacja wyłącznika róŝnicowo-prądowego winny odbywać się wg instrukcji producenta. 3. zolacja przewodu neutralnego powinna być koloru niebieskiego, natomiast przewodu ochronnego koloru Ŝółto-zielonego. 4. Wszystkie połączenia przewodu ochronnego naleŝy wykonać w sposób zapewniający dobry styk. W układzie sieci TT w celu zapewnienia bezpieczeństwa zarówno w przypadku zwarć metalicznych, jak i zwarć niepełnych wartość rezystancji uziemienia części przewodzących dostępnych R A, powinna spełniać relację: R A a U L a wartość prądu zapewniająca samoczynne zadziałanie urządzenia ochronnego, R A = = 0, Ω 50 a Z uwagi na wymaganą bardzo małą rezystancję uziemienia, aby mogły być spełnione warunki samoczynnego wyłączenia naleŝy zastosować wyłączniki róŝnicowo-prądowe w instalacji wewnętrznej. Rezystancja uziemienia części przewodzących dostępnych będzie zaleŝeć wówczas od znamionowego prądu wyzwalającego wyłącznika n, zatem: R A U = L n = 50 0,03 = 1666Ω Jest to największa dopuszczalna wartość rezystancji uziemienia dla warunków środowiskowych normalnych U L =50V..4. nstalacja połączeń wyrównawczych Zgodnie z obowiązującymi przepisami zaprojektowano instalację połączeń wyrównawczych, celem zniwelowania ewentualnych róŝnic potencjałów. Jako szynę wyrównawczą zastosowano bednarkę Fe/Zn 5x4, którą naleŝy układać ścianie parteru w tynku, a następnie w wykopie dla kabla zasilającego celem uzyskania odpowiedniej wartości uziemienia. Rezystancja uziemienia nie powinna przekraczać 10Ω. Miejsca połączeń zabezpieczyć przed korozją przez pokrycie w ziemi, np. masą

8 asfaltową, a w części złączowej wazeliną bezkwasową. Bednarkę łączącą uziom z zaciskiem probierczym pokryć powłoką antykorozyjną do głębokości 0,m w ziemi. Do szyny wyrównawczej naleŝy dołączyć metalowe ciągi wody ciepłej i zimnej, gazu, CO oraz zacisk PE tablicy TM. Ponadto naleŝy wykonać lokalne połączenia wyrównawcze w łazienkach przy uŝyciu przewodu DY4, łączącego między sobą wszystkie elementy przewodzące obce (woda zimna, woda ciepła, wanna, kabina natryskowa) między sobą a następnie z przewodem PE..5. Ochrona przeciwprzepięciowa Ochronę przeciwprzepięciową dwustopniową stanowić będzie: - ochronniki przepięć typu SPB-1/80/4 (Moeller max =50kA) tablica mieszkaniowa w budynku klasa B+C (warystorowy)..6. Ochrona przeciwpoŝarowa W ramach ochrony przeciwpoŝarowej będą wykonane następujące zabezpieczenia: Główny wyłącznik prądu umieszczony będzie na tablicy bezpiecznikowej TM1 i TM wyłączający wszystkie odbiory, wejścia kabli energetycznych oraz innych mediów do budynku powinny być odpowiednio zabezpieczone przed przenikaniem wody i gazu, przejścia kabli przez stropy będą uszczelniane na kaŝdej kondygnacji..7. Ochrona odgromowa nstalacja odgromowa budynku nie jest potrzebna, naleŝy jednak wykonać zabezpieczenia przeciwprzepięciowe. W dalszej części projektu przedstawiono obliczenia klasy ochronności wg normy EC 104-1/1995.

9 3. OBLCZENA TECHNCZNE 3.1. Bilans mocy Przewidywana moc: Pi kj Ps TM1 = 16 kw 0,81 1,96 kw TM = 16 kw 0,81 1,96 kw P i = 16kW P S = 13kW 3.. Prądy szczytowe Dobór kabli i przewodów: a) Zasilanie rozdzielnic głównych TM1 i TM Wartość mocy zapotrzebowanej budynku dwurodzinnego wynosi P S = x13 kw, cosϕ = 0,93 Prąd przyjmuje wartość: P S = = 0, 18A 3 U cosϕ - spadek napięcia na linii wlz: U wlz P l 100% = = 0,5% γ s U U wlz < % - warunek spełniony Dobrano kabel, Ŝyły miedziane: YKYŜo 5x10 Dopuszczalna obciąŝalność prądowa długotrwała sposób ułoŝenia kabla D: dd =68A - sprawdzenie dobranego przekroju kabla na przeciąŝalność i obciąŝalność długotrwałą: B B Z Pi = = = 0,18 A 3 U cosϕ ,93 = 0,18 A = k n k 1,45 n n 1,45 = 5A Z 1,45 5 = = 5A 1,45 Z Pozwala to na przyjęcie kabla YKYŜo 5x10, dla którego dd =68A.

10 b) Zasilanie rozdzielnic TA1 i TA w części administracyjnej Wartość mocy zapotrzebowanej obiektu wynosi P S = 3 kw, cosϕ = 0,93 (zasilanie 1-faz) Prąd przyjmuje wartość: P S = = 13, 73A U cosϕ - spadek napięcia na linii wlz: U wlz P l 100% = = 0,07% γ s U U wlz < % - warunek spełniony Dobrano kabel, Ŝyły miedziane: YDY 3x6 Dopuszczalna obciąŝalność prądowa długotrwała sposób ułoŝenia kabla A: dd =46A - sprawdzenie dobranego przekroju kabla na przeciąŝalność i obciąŝalność długotrwałą: B B Z Pi 3000 = = = 13,73A U cosϕ 30 0,93 = 13,73A = k n k 1,45 n n 1,45 = 16A Z 1,45 16 = = 16A 1,45 Z Pozwala to na przyjęcie kabla YDY 3x6, dla którego dd =46A. c) Pozostałe obwody naleŝy wykonać: - dla obwodów technologicznych przekroje podane są na schematach rozdzielnic - obwody gniazd wtykowych przewodem YDYp 3x,5 - obwody gniazd siłowych ogólnych YDYŜo 5x,5 - obwody oświetleniowe przewodem YDYpŜo 3x1,5 zasilania YDYpŜo 3x1,5

11 3.3. Obliczenie klasy ochronności odgromowej

12 4. SPECYFKACJA ROZDZELNC TM1, TM, TA1, TA ZESTAWENE MATERAŁÓW Specyfikacja rozdzielnicy TM1 Referencja Opis lość 1660 OSŁONKA 5 MOD. BAŁA 3143 SYGNALZATOR POTRÓJNY 50/500 V ROZŁ. ZOL. FR A WYŁ. RÓśNC. P 31 B 16 A-30 ma AC 8994 WYŁ. RÓśNC. P A 30 ma AC OCHRONNK PRZECWPRZEP. B+C 4P WYŁ. S 301 B 10 1P 10 A 6 ka WYŁ. S 301 B 16 1P 16 A 6 ka WYŁ. S 303 B 0 3P 0 A 6 ka WYŁ. S 301 C 0 1P 0 A 6 ka 1 ROZDZ. WNĘK. EKNOXE TX 3 x BAŁA 1 Specyfikacja rozdzielnicy TM Referencja Opis lość 1660 OSŁONKA 5 MOD. BAŁA 3143 SYGNALZATOR POTRÓJNY 50/500 V ROZŁ. ZOL. FR A WYŁ. RÓśNC. P 31 B 16 A-30 ma AC 8994 WYŁ. RÓśNC. P A 30 ma AC OCHRONNK PRZECWPRZEP. B+C 4P WYŁ. S 301 B 10 1P 10 A 6 ka WYŁ. S 301 B 16 1P 16 A 6 ka WYŁ. S 303 B 0 3P 0 A 6 ka WYŁ. S 301 C 0 1P 0 A 6 ka 1 ROZDZ. WNĘK. EKNOXE TX 3 x BAŁA 1 Specyfikacja rozdzielnicy TA1 Referencja Opis lość 431 ROZŁ. ZOL. FR A LAMPKA SYGNAL. CZERWONA L WYŁ. RÓśNC. P 31 B 16 A-30 ma A WYŁ. RÓśNC. P 30 5 A 30 ma AC Rozdzielnica Practibox, 1 mod WYŁ. S 301 B 10 1P 10 A 6 ka WYŁ. S 301 B 16 1P 16 A 6 ka Specyfikacja rozdzielnicy TA Referencja Opis lość 431 ROZŁ. ZOL. FR A LAMPKA SYGNAL. CZERWONA L WYŁ. RÓśNC. P 31 B 16 A-30 ma A WYŁ. RÓśNC. P 30 5 A 30 ma AC Rozdzielnica Practibox, 1 mod WYŁ. S 301 B 10 1P 10 A 6 ka WYŁ. S 301 B 16 1P 16 A 6 ka

13 5. SPS RYSUNKÓW 1. E-01 Rzut parteru plan instalacji elektrycznej. E-0 Rzut piętra plan instalacji elektrycznej 3. E-03 Rozdzielnica TM1 Schemat strukturalny 4. E-04 - Rozdzielnica TM1 Rozmieszczenie aparatów 5. E-0 Rozdzielnica TA1 Schemat strukturalny 6. E-06 - Rozdzielnica TA1 Rozmieszczenie aparatów 7. E-07 Rozdzielnica TM Schemat strukturalny 8. E-08 - Rozdzielnica TM Rozmieszczenie aparatów 9. E-09 Rozdzielnica TA Schemat strukturalny 10. E-10 - Rozdzielnica TA Rozmieszczenie aparatów
