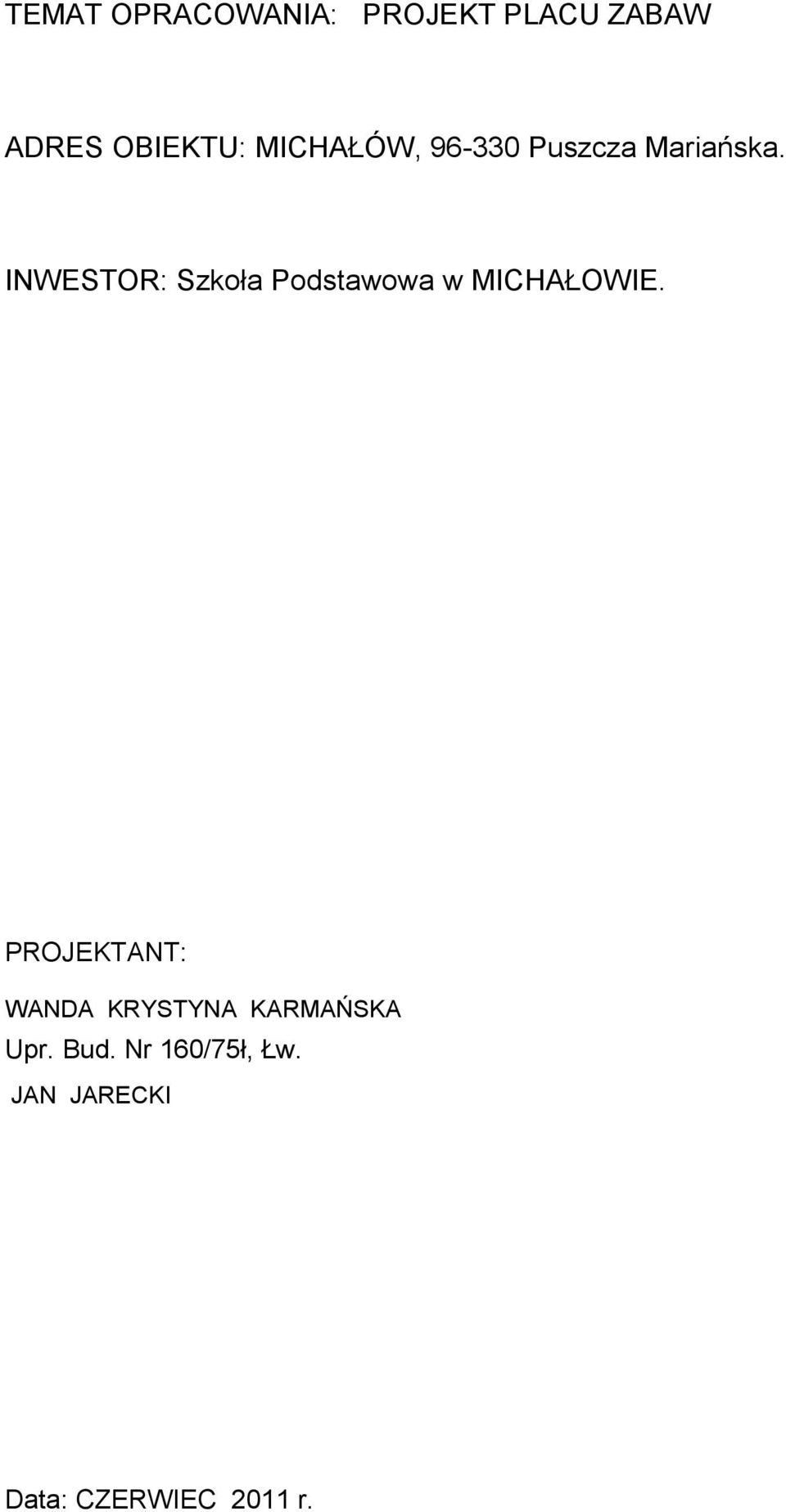

1 TEMAT OPRACOWANIA: PROJEKT PLACU ZABAW ADRES OBIEKTU: MICHAŁÓW, Puszcza Mariańska. INWESTOR: Szkoła Podstawowa w MICHAŁOWIE. PROJEKTANT: WANDA KRYSTYNA KARMAŃSKA Upr. Bud. Nr 160/75ł, Łw. JAN JARECKI Data: CZERWIEC 2011 r.

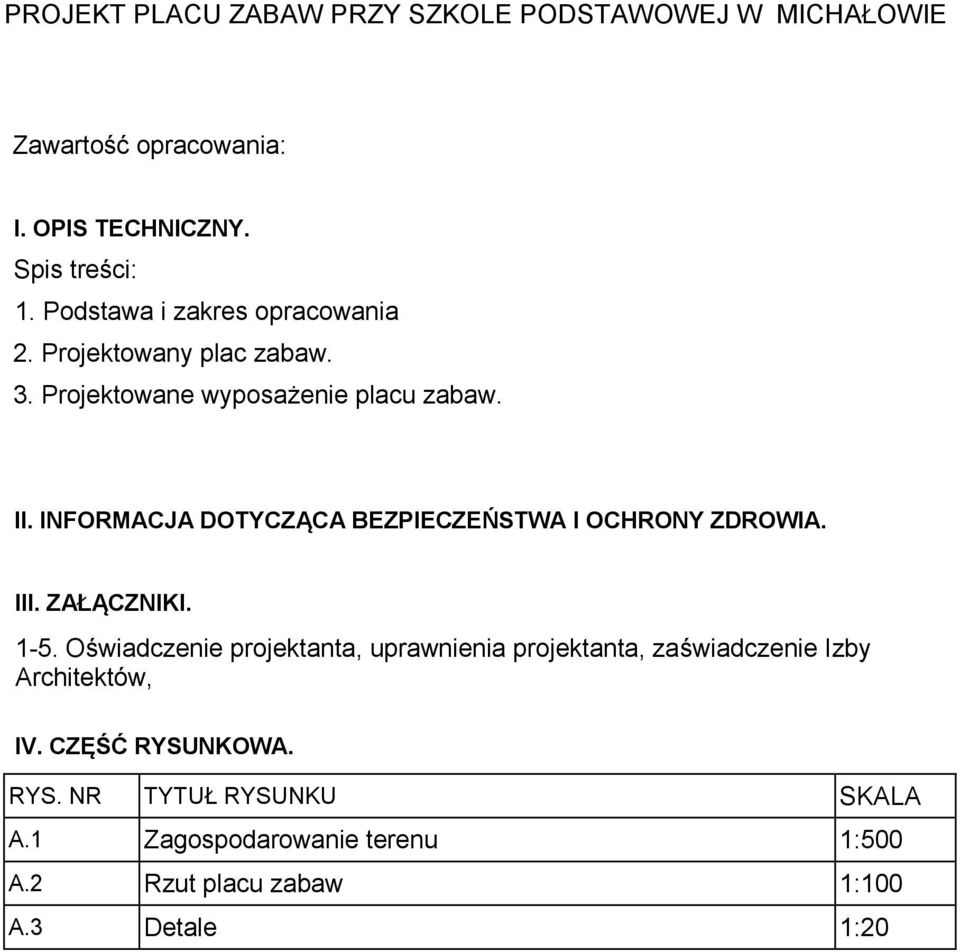

2 PROJEKT PLACU ZABAW PRZY SZKOLE PODSTAWOWEJ W MICHAŁOWIE Zawartość opracowania: I. OPIS TECHNICZNY. Spis treści: 1. Podstawa i zakres opracowania 2. Projektowany plac zabaw. 3. Projektowane wyposażenie placu zabaw. II. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA l OCHRONY ZDROWIA. III. ZAŁĄCZNIKI Oświadczenie projektanta, uprawnienia projektanta, zaświadczenie Izby Architektów, IV. CZĘŚĆ RYSUNKOWA. RYS. NR TYTUŁ RYSUNKU SKALA A.1 Zagospodarowanie terenu 1:500 A.2 Rzut placu zabaw 1:100 A.3 Detale 1:20

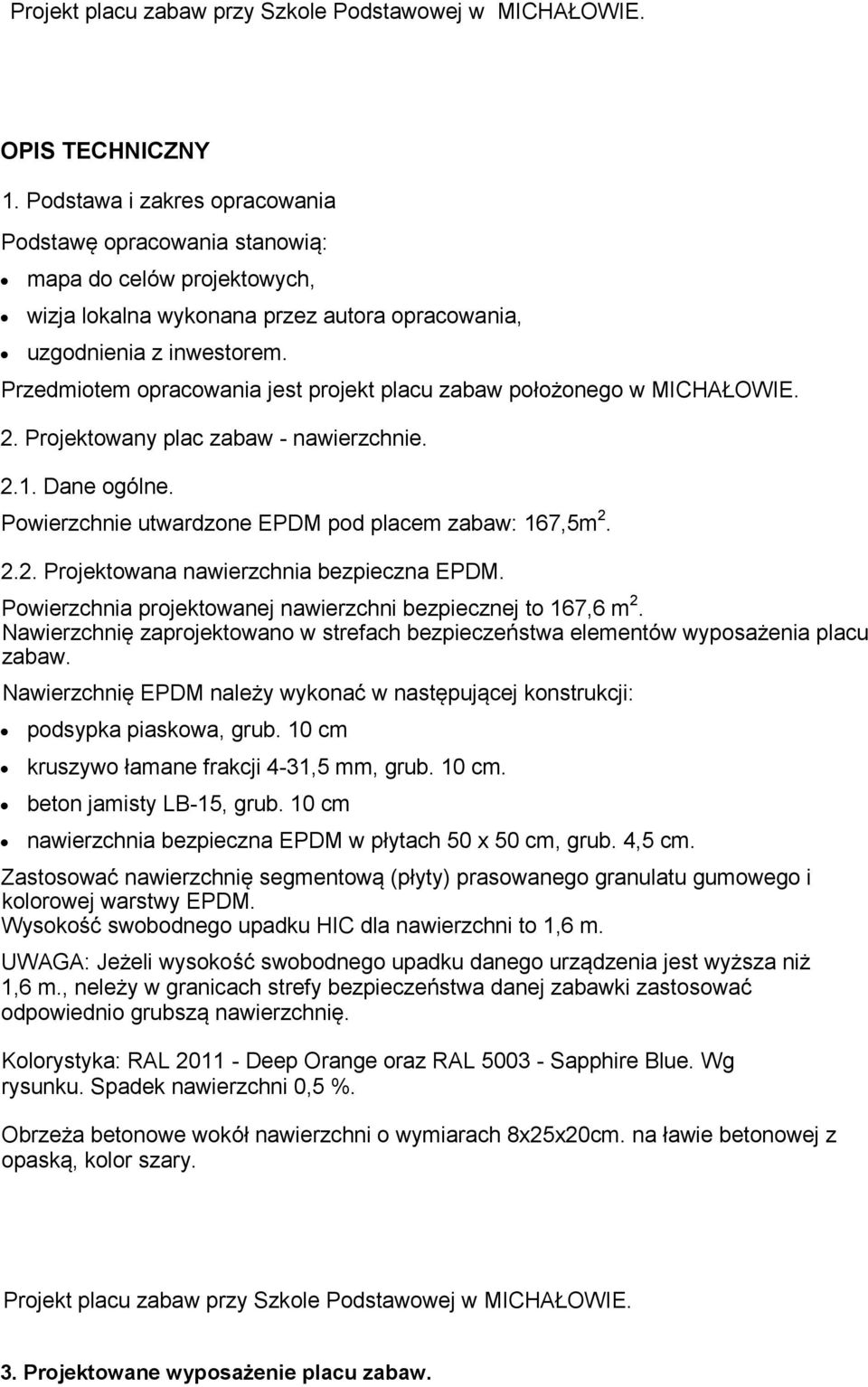

3 Projekt placu zabaw przy Szkole Podstawowej w MICHAŁOWIE. OPIS TECHNICZNY 1. Podstawa i zakres opracowania Podstawę opracowania stanowią: mapa do celów projektowych, wizja lokalna wykonana przez autora opracowania, uzgodnienia z inwestorem. Przedmiotem opracowania jest projekt placu zabaw położonego w MICHAŁOWIE. 2. Projektowany plac zabaw - nawierzchnie Dane ogólne. Powierzchnie utwardzone EPDM pod placem zabaw: 167,5m Projektowana nawierzchnia bezpieczna EPDM. Powierzchnia projektowanej nawierzchni bezpiecznej to 167,6 m 2. Nawierzchnię zaprojektowano w strefach bezpieczeństwa elementów wyposażenia placu zabaw. Nawierzchnię EPDM należy wykonać w następującej konstrukcji: podsypka piaskowa, grub. 10 cm kruszywo łamane frakcji 4-31,5 mm, grub. 10 cm. beton jamisty LB-15, grub. 10 cm nawierzchnia bezpieczna EPDM w płytach 50 x 50 cm, grub. 4,5 cm. Zastosować nawierzchnię segmentową (płyty) prasowanego granulatu gumowego i kolorowej warstwy EPDM. Wysokość swobodnego upadku HIC dla nawierzchni to 1,6 m. UWAGA: Jeżeli wysokość swobodnego upadku danego urządzenia jest wyższa niż 1,6 m., neleży w granicach strefy bezpieczeństwa danej zabawki zastosować odpowiednio grubszą nawierzchnię. Kolorystyka: RAL Deep Orange oraz RAL Sapphire Blue. Wg rysunku. Spadek nawierzchni 0,5 %. Obrzeża betonowe wokół nawierzchni o wymiarach 8x25x20cm. na ławie betonowej z opaską, kolor szary. Projekt placu zabaw przy Szkole Podstawowej w MICHAŁOWIE. 3. Projektowane wyposażenie placu zabaw.

4 3.1. ZESTAW SPRAWNOŚCIOWY - WIEŻA Wielofunkcyjny zestaw sprawnościowy dla dzieci w wieku od 3 do 14 lat, dla 9 użytkowników. Urządzenie wraz ze strefami bezpieczeństwa zajmuje powierzchnię 36 m 2. Wysokość swobodnego upadku: 1,37 m. W skład zestawu wchodzą: 1 Wieża z dachem dwuspadowym 1 Platforma kwadratowa 1 Platforma trójkątna 1 Zjeżdżalnia głęboka 1 Wejście spiralne 1 Wejście łukowe 3 Zabezpieczenia z aplikacją 1 Podest kwadratowy 1 Wejściówka 1 Stopień 1 Rurka nad zjeżdżalnią 7 Okuć metalowych w grunt Słupy nośne mają przekrój okrągły, wykonane są z drewna sosnowego, klejonego z 5 warstw, toczonego cylindrycznie, ryflowane wzdłużnie, o średnicy 12cm. Górne powierzchnie słupów konstrukcyjnych zabezpieczone przed nasiąkaniem, trwale zamocowanymi plastikowymi kapturami. Słupy tworzące konstrukcję nośną osadzone 10 cm nad powierzchnią gruntu za pomocą stalowych okuć kotwionych na betonowym fundamencie min 60 cm w gruncie. Elementy drewniane (słupy, podesty) muszą być zabezpieczone przed szkodliwym wpływem warunków atmosferycznych przez impregnację środkami na bazie naturalnych olejów i wosków, posiadających wymagane atesty higieniczne. Dachy wykonane z kolorowych płyt polietylenowych (HDPE), które nie wchłaniają wody, są odporne na wgniecenia, zarysowania, graffiti i promieniowanie UV. Zabezpieczenia i ścianki wykonane z dwukolorowych, warstwowych płyt HDPE.. Ślizgi zjeżdżalni wykonane ze stali nierdzewnej i kwasoodpornej. Wszystkie elementy ze stali węglowej konstrukcyjnej, takie jak: drabinki, poręcze, uchwyty, pomosty, okucia, bariery, zabezpieczone farbami proszkowymi poliestrowymi odpornymi na ciągłe działanie warunków atmosferycznych. Połączenia podzespołów z drewnem poprzez stalowe łączniki mocowane za pomocą grubych wkrętów, gdyż tego typu połączenie, w odróżnieniu od łączników gwintowych zapewnia nieluzujące się złącze w drewnie. Łby wkrętów ukryte w plastikowych wkładkach. Urządzenie musi być zbadane i zatwierdzone zgodnie z normami europejskimi EN do oraz EN Urządzenie posiadać musi znak zgodności Test + MONITORING, wydany przez TUV Rheinland Polska" (Produkt referencyjny: NOVUM, Wieża 11, nr katalogowy W.11) Projekt placu zabaw przy Szkole Podstawowej w Michałowie. Rzut i widok urządzenia:

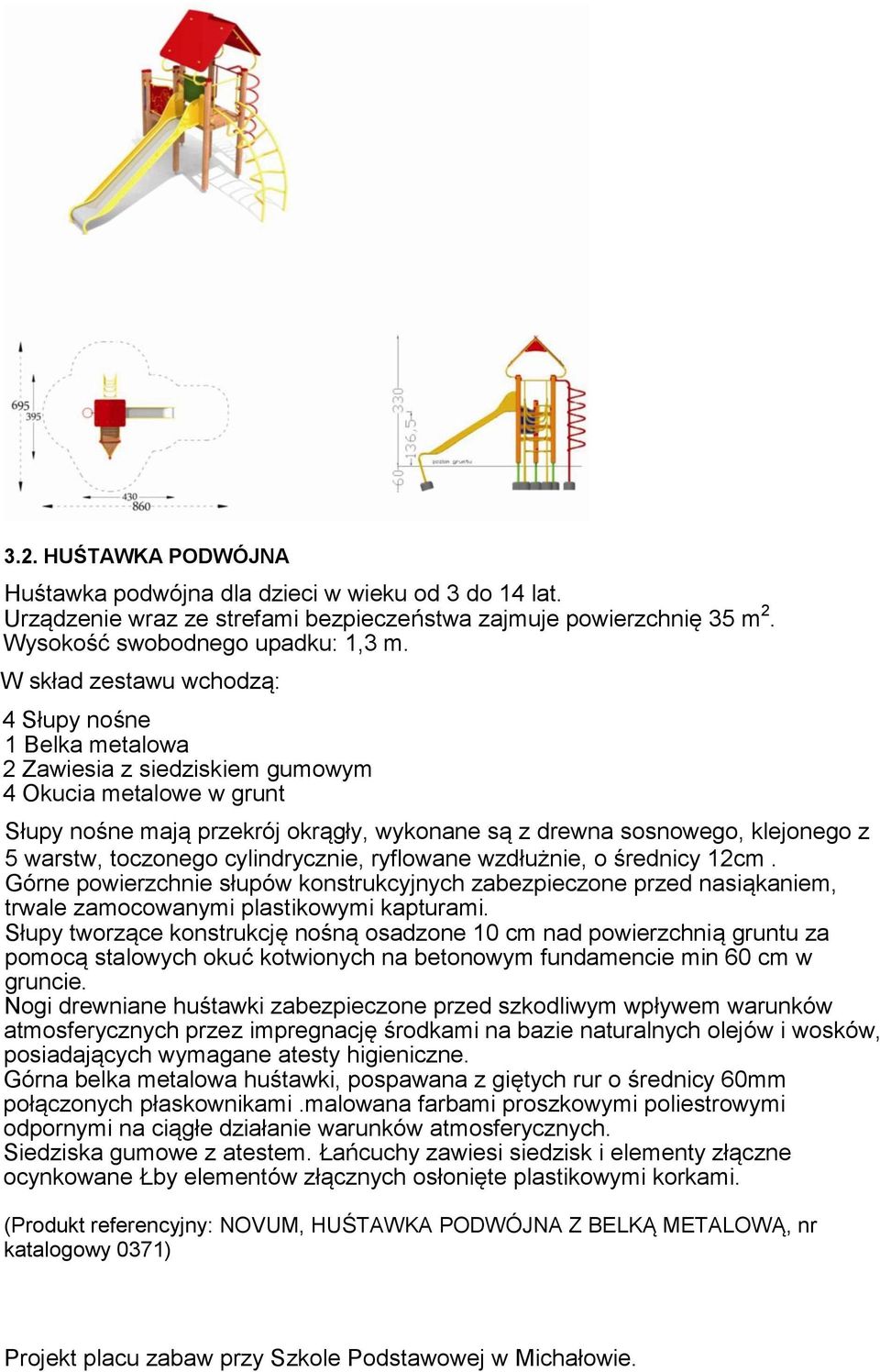

5 3.2. HUŚTAWKA PODWÓJNA Huśtawka podwójna dla dzieci w wieku od 3 do 14 lat. Urządzenie wraz ze strefami bezpieczeństwa zajmuje powierzchnię 35 m 2. Wysokość swobodnego upadku: 1,3 m. W skład zestawu wchodzą: 4 Słupy nośne 1 Belka metalowa 2 Zawiesia z siedziskiem gumowym 4 Okucia metalowe w grunt Słupy nośne mają przekrój okrągły, wykonane są z drewna sosnowego, klejonego z 5 warstw, toczonego cylindrycznie, ryflowane wzdłużnie, o średnicy 12cm. Górne powierzchnie słupów konstrukcyjnych zabezpieczone przed nasiąkaniem, trwale zamocowanymi plastikowymi kapturami. Słupy tworzące konstrukcję nośną osadzone 10 cm nad powierzchnią gruntu za pomocą stalowych okuć kotwionych na betonowym fundamencie min 60 cm w gruncie. Nogi drewniane huśtawki zabezpieczone przed szkodliwym wpływem warunków atmosferycznych przez impregnację środkami na bazie naturalnych olejów i wosków, posiadających wymagane atesty higieniczne. Górna belka metalowa huśtawki, pospawana z giętych rur o średnicy 60mm połączonych płaskownikami.malowana farbami proszkowymi poliestrowymi odpornymi na ciągłe działanie warunków atmosferycznych. Siedziska gumowe z atestem. Łańcuchy zawiesi siedzisk i elementy złączne ocynkowane Łby elementów złącznych osłonięte plastikowymi korkami. (Produkt referencyjny: NOVUM, HUŚTAWKA PODWÓJNA Z BELKĄ METALOWĄ, nr katalogowy 0371) Projekt placu zabaw przy Szkole Podstawowej w Michałowie.

6 Rzut i widok urządzenia: 3.3. KARUZELA TARCZOWA Karuzela z podestem i trzema uchwytami. Urządzenie wraz ze strefami bezpieczeństwa zajmuje powierzchnię 21 m 2. Wysokość swobodnego upadku: 0,11 m. Wszystkie elementy ze stali węglowej konstrukcyjnej, takie jak: drabinki, poręcze, uchwyty, pomosty, okucia, bariery, zabezpieczone farbami proszkowymi poliestrowymi odpornymi na ciągłe działanie warunków atmosferycznych. (Produkt referencyjny: NOVUM, KARUZELA TARCZOWA 0150, nr katalogowy 04010) Rzut i widok urządzenia: Projekt placu zabaw przy Szkole Podstawowej w Michałowie.

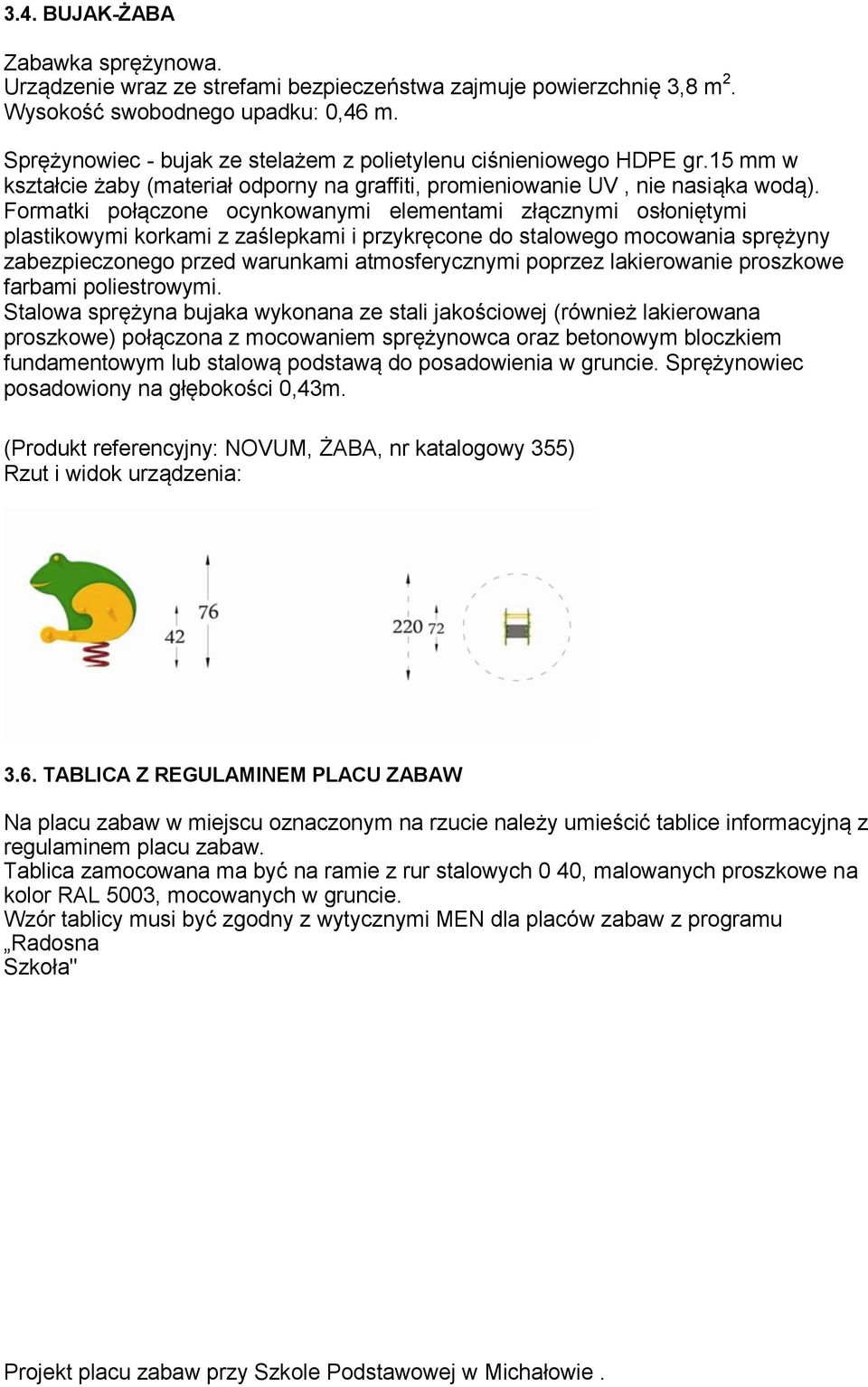

7 3.4. BUJAK-ŻABA Zabawka sprężynowa. Urządzenie wraz ze strefami bezpieczeństwa zajmuje powierzchnię 3,8 m 2. Wysokość swobodnego upadku: 0,46 m. Sprężynowiec - bujak ze stelażem z polietylenu ciśnieniowego HDPE gr.15 mm w kształcie żaby (materiał odporny na graffiti, promieniowanie UV, nie nasiąka wodą). Formatki połączone ocynkowanymi elementami złącznymi osłoniętymi plastikowymi korkami z zaślepkami i przykręcone do stalowego mocowania sprężyny zabezpieczonego przed warunkami atmosferycznymi poprzez lakierowanie proszkowe farbami poliestrowymi. Stalowa sprężyna bujaka wykonana ze stali jakościowej (również lakierowana proszkowe) połączona z mocowaniem sprężynowca oraz betonowym bloczkiem fundamentowym lub stalową podstawą do posadowienia w gruncie. Sprężynowiec posadowiony na głębokości 0,43m. (Produkt referencyjny: NOVUM, ŻABA, nr katalogowy 355) Rzut i widok urządzenia: 3.6. TABLICA Z REGULAMINEM PLACU ZABAW Na placu zabaw w miejscu oznaczonym na rzucie należy umieścić tablice informacyjną z regulaminem placu zabaw. Tablica zamocowana ma być na ramie z rur stalowych 0 40, malowanych proszkowe na kolor RAL 5003, mocowanych w gruncie. Wzór tablicy musi być zgodny z wytycznymi MEN dla placów zabaw z programu Radosna Szkoła" Projekt placu zabaw przy Szkole Podstawowej w Michałowie.

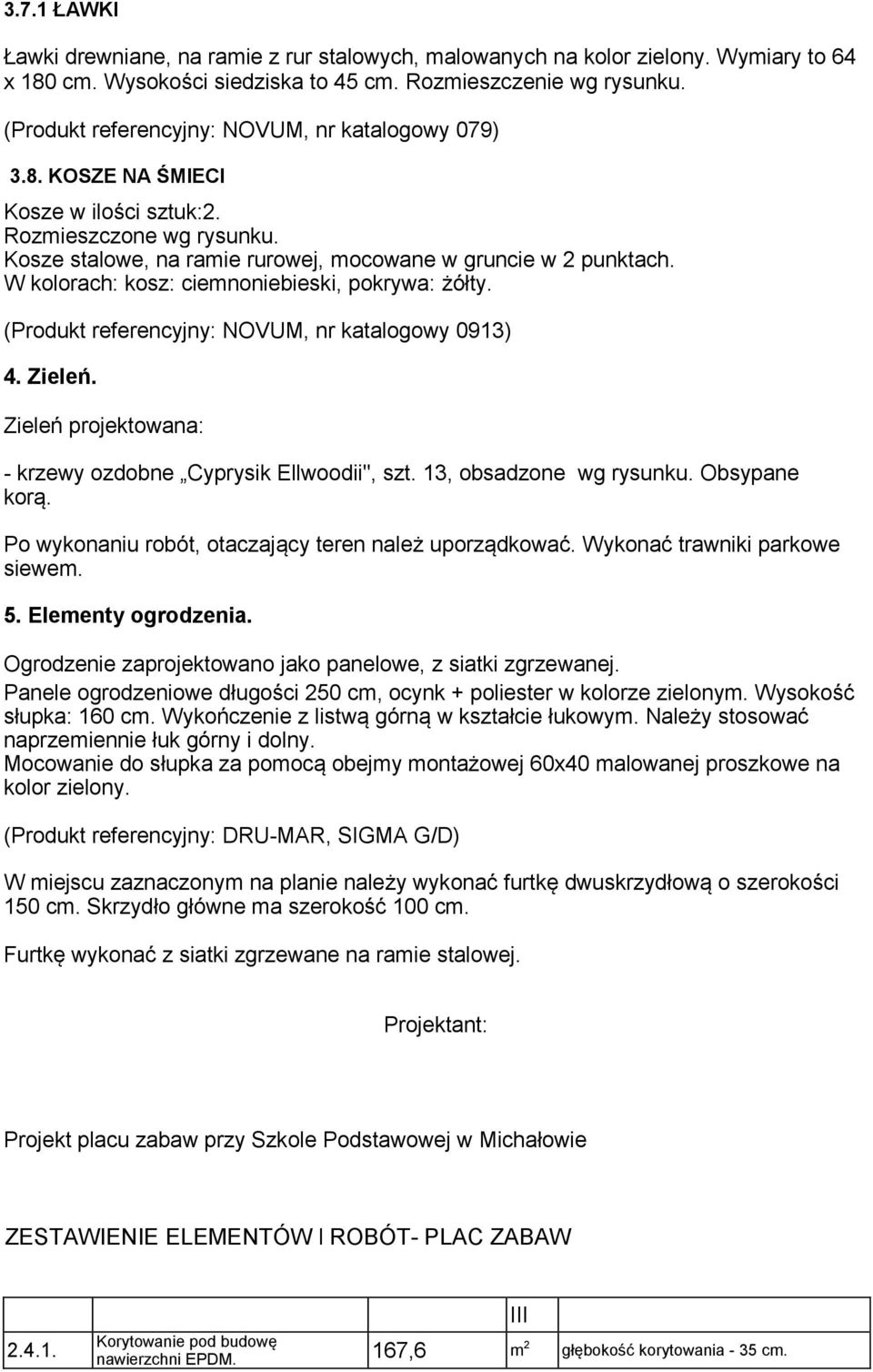

8 3.7.1 ŁAWKI Ławki drewniane, na ramie z rur stalowych, malowanych na kolor zielony. Wymiary to 64 x 180 cm. Wysokości siedziska to 45 cm. Rozmieszczenie wg rysunku. (Produkt referencyjny: NOVUM, nr katalogowy 079) 3.8. KOSZE NA ŚMIECI Kosze w ilości sztuk:2. Rozmieszczone wg rysunku. Kosze stalowe, na ramie rurowej, mocowane w gruncie w 2 punktach. W kolorach: kosz: ciemnoniebieski, pokrywa: żółty. (Produkt referencyjny: NOVUM, nr katalogowy 0913) 4. Zieleń. Zieleń projektowana: - krzewy ozdobne Cyprysik Ellwoodii", szt. 13, obsadzone wg rysunku. Obsypane korą. Po wykonaniu robót, otaczający teren należ uporządkować. Wykonać trawniki parkowe siewem. 5. Elementy ogrodzenia. Ogrodzenie zaprojektowano jako panelowe, z siatki zgrzewanej. Panele ogrodzeniowe długości 250 cm, ocynk + poliester w kolorze zielonym. Wysokość słupka: 160 cm. Wykończenie z listwą górną w kształcie łukowym. Należy stosować naprzemiennie łuk górny i dolny. Mocowanie do słupka za pomocą obejmy montażowej 60x40 malowanej proszkowe na kolor zielony. (Produkt referencyjny: DRU-MAR, SIGMA G/D) W miejscu zaznaczonym na planie należy wykonać furtkę dwuskrzydłową o szerokości 150 cm. Skrzydło główne ma szerokość 100 cm. Furtkę wykonać z siatki zgrzewane na ramie stalowej. Projektant: Projekt placu zabaw przy Szkole Podstawowej w Michałowie ZESTAWIENIE ELEMENTÓW l ROBÓT- PLAC ZABAW III Korytowanie pod budowę nawierzchni EPDM. 167,6 m 2 głębokość korytowania - 35 cm.

9 Wykonanie podbudowy pod nawierzchnie EPDM. 167,6 m 2 Ułożenie nawierzchni wylewanej podsypka piaskowa - 10 cm, kruszywo łamane frakcji 4-31,5 mm - 10 cm, beton jamisty LB cm. EPDM 45mm 167,6 m 2 grubość nawierzchni -4,5 cm Wykonanie obrzeży chodnikowych wokół nawierzchni EPDM. 56,4 mb Dostawa i montaż Zestawu Sprawnościowego - Wieży. 1 szt Dostawa i montaż Huśtawki podwójnej. 1 szt 3.3. Dostawa i montaż Karuzeli tarczowej. 1 szt 3.4. Dostawa i montaż Bujaka - żaby. 2 szt 3.5. Dostawa i montaż tablicy z regulaminem placu zabaw. 1 szt Dostawa i montaż ławek. 3 szt obrzeza z bloczków 8 x 25 x 20 cm, koloru szarego. ławki drewniane na konstrukcji z rur stalowych. Utwardzenie z kostki betonowej 6,0 m 2 Kolor dopasować do istniejącego chodnika Dostawa i montaż koszy na śmieci. 2 szt kosze metalowe Obsadzenie i obsypanie korą krzewów. 13 szt krzewy ozdobne Cyprysik Ellwoodii" Wyrównanie i wykonanie trawników parkowych. 200 m 2 trawniki parkowe wykonane siewem Wykonanie ogrodzenia z furtką od strony szkoły. 31,6 mb Wykonanie furtki w istniejącym ogrodzeniu, 1 szt. furtka z siatki zgrzewanej na ramie stalowej, dwuskrzydłowa, szerokość 150 cm, szerokość skrzydła głównego cm Projekt placu zabaw przy Szkole Podstawowej w Michałowie.

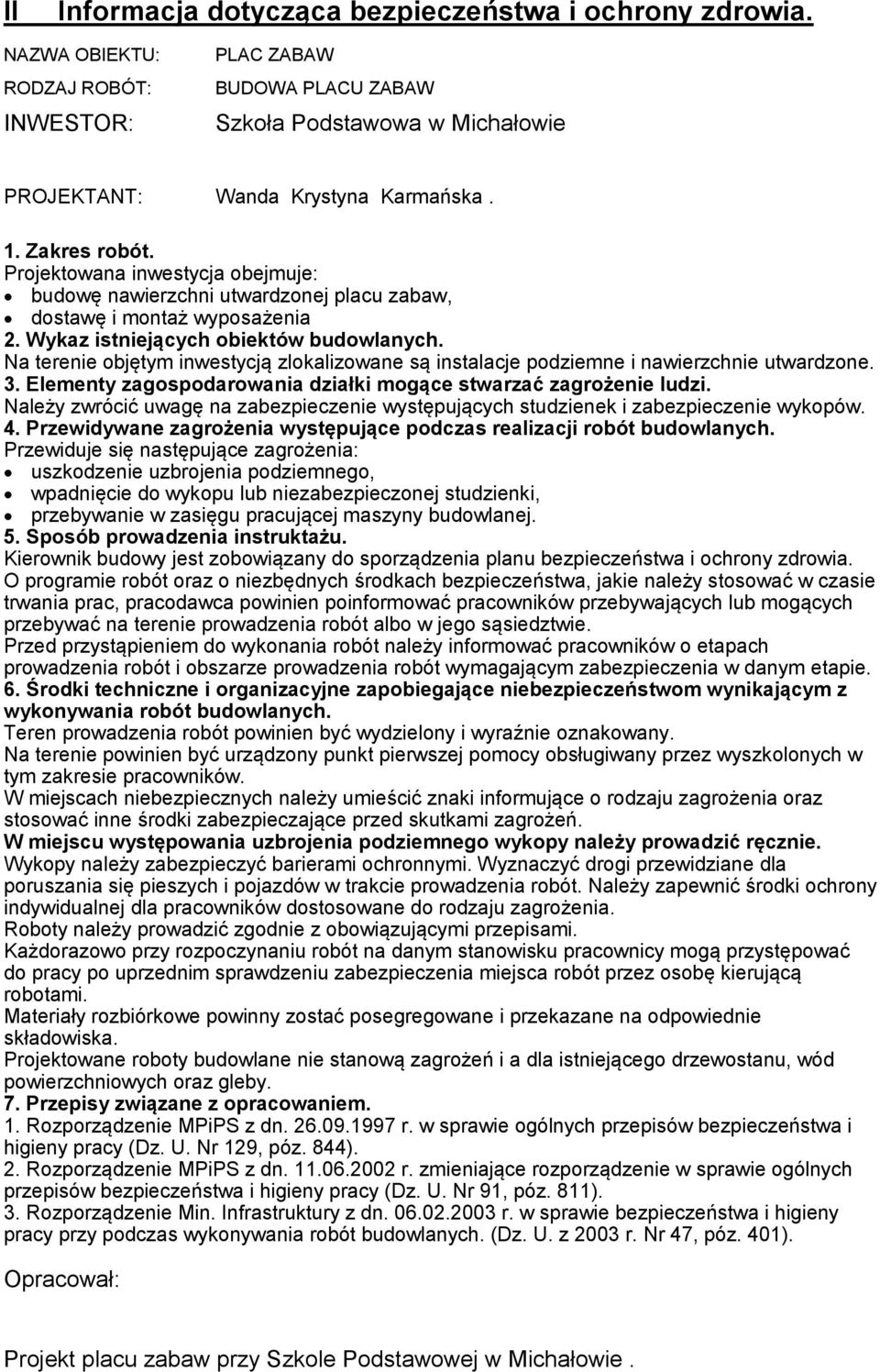

10 II Informacja dotycząca bezpieczeństwa i ochrony zdrowia. NAZWA OBIEKTU: RODZAJ ROBÓT: INWESTOR: PLAC ZABAW BUDOWA PLACU ZABAW Szkoła Podstawowa w Michałowie PROJEKTANT: Wanda Krystyna Karmańska. 1. Zakres robót. Projektowana inwestycja obejmuje: budowę nawierzchni utwardzonej placu zabaw, dostawę i montaż wyposażenia 2. Wykaz istniejących obiektów budowlanych. Na terenie objętym inwestycją zlokalizowane są instalacje podziemne i nawierzchnie utwardzone. 3. Elementy zagospodarowania działki mogące stwarzać zagrożenie ludzi. Należy zwrócić uwagę na zabezpieczenie występujących studzienek i zabezpieczenie wykopów. 4. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych. Przewiduje się następujące zagrożenia: uszkodzenie uzbrojenia podziemnego, wpadnięcie do wykopu lub niezabezpieczonej studzienki, przebywanie w zasięgu pracującej maszyny budowlanej. 5. Sposób prowadzenia instruktażu. Kierownik budowy jest zobowiązany do sporządzenia planu bezpieczeństwa i ochrony zdrowia. O programie robót oraz o niezbędnych środkach bezpieczeństwa, jakie należy stosować w czasie trwania prac, pracodawca powinien poinformować pracowników przebywających lub mogących przebywać na terenie prowadzenia robót albo w jego sąsiedztwie. Przed przystąpieniem do wykonania robót należy informować pracowników o etapach prowadzenia robót i obszarze prowadzenia robót wymagającym zabezpieczenia w danym etapie. 6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych. Teren prowadzenia robót powinien być wydzielony i wyraźnie oznakowany. Na terenie powinien być urządzony punkt pierwszej pomocy obsługiwany przez wyszkolonych w tym zakresie pracowników. W miejscach niebezpiecznych należy umieścić znaki informujące o rodzaju zagrożenia oraz stosować inne środki zabezpieczające przed skutkami zagrożeń. W miejscu występowania uzbrojenia podziemnego wykopy należy prowadzić ręcznie. Wykopy należy zabezpieczyć barierami ochronnymi. Wyznaczyć drogi przewidziane dla poruszania się pieszych i pojazdów w trakcie prowadzenia robót. Należy zapewnić środki ochrony indywidualnej dla pracowników dostosowane do rodzaju zagrożenia. Roboty należy prowadzić zgodnie z obowiązującymi przepisami. Każdorazowo przy rozpoczynaniu robót na danym stanowisku pracownicy mogą przystępować do pracy po uprzednim sprawdzeniu zabezpieczenia miejsca robót przez osobę kierującą robotami. Materiały rozbiórkowe powinny zostać posegregowane i przekazane na odpowiednie składowiska. Projektowane roboty budowlane nie stanową zagrożeń i a dla istniejącego drzewostanu, wód powierzchniowych oraz gleby. 7. Przepisy związane z opracowaniem. 1. Rozporządzenie MPiPS z dn r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 129, póz. 844). 2. Rozporządzenie MPiPS z dn r. zmieniające rozporządzenie w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 91, póz. 811). 3. Rozporządzenie Min. Infrastruktury z dn r. w sprawie bezpieczeństwa i higieny pracy przy podczas wykonywania robót budowlanych. (Dz. U. z 2003 r. Nr 47, póz. 401). Opracował: Projekt placu zabaw przy Szkole Podstawowej w Michałowie.

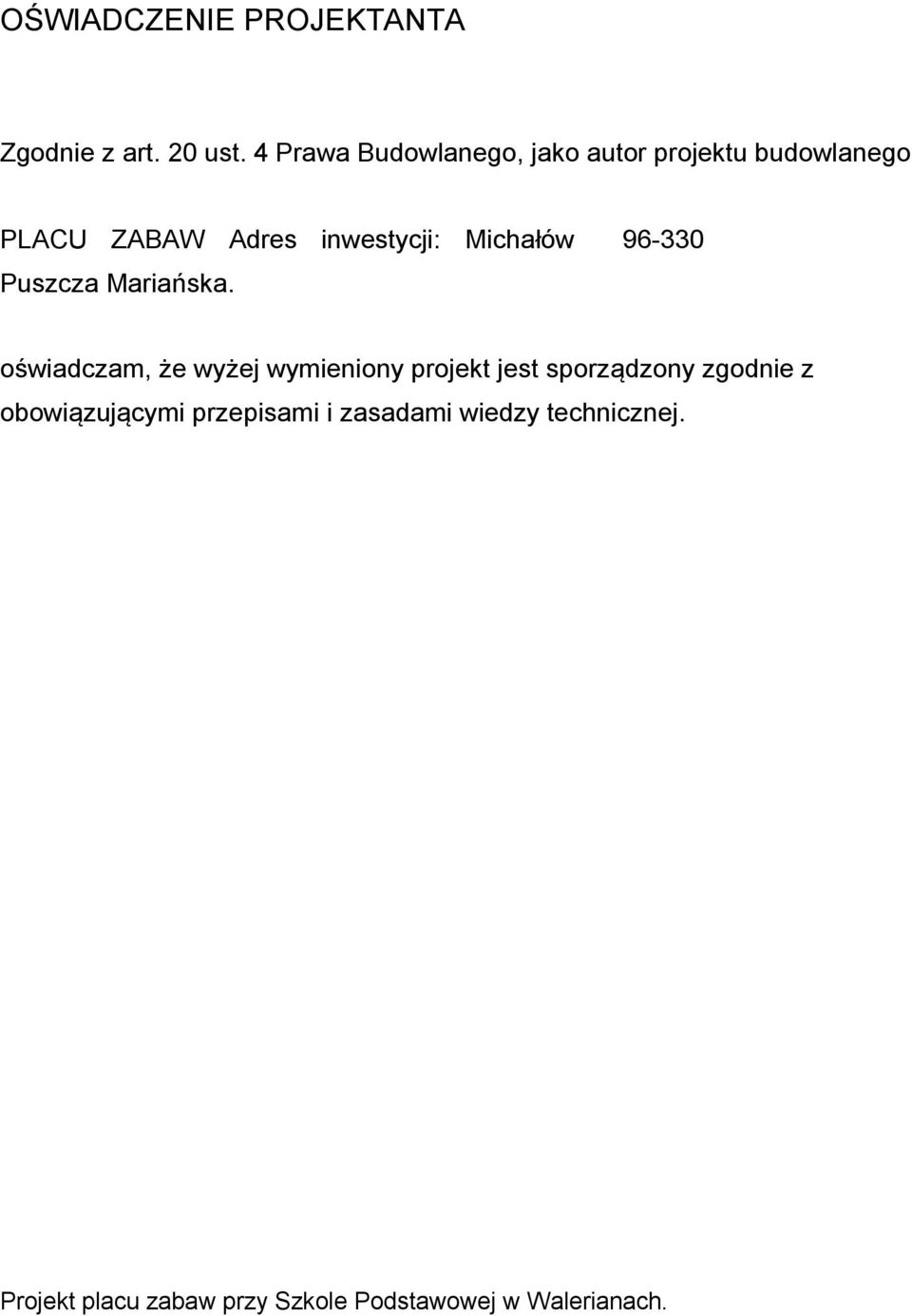

11 OŚWIADCZENIE PROJEKTANTA Zgodnie z art. 20 ust. 4 Prawa Budowlanego, jako autor projektu budowlanego PLACU ZABAW Adres inwestycji: Michałów Puszcza Mariańska. oświadczam, że wyżej wymieniony projekt jest sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. Projekt placu zabaw przy Szkole Podstawowej w Walerianach.
