OPIS PRZEDMIOTU ZAMÓWIENIA

Transkrypt

1 Minimalne parametry wymagane przez Zamawiającego urządzeń: OPIS PRZEDMIOTU ZAMÓWIENIA NAZWA URZĄDZENIA OPIS (minimalne wymagania Zamawiającego) j.m. ilość ZADANIE NR 1* Strzeszów dz. Nr 454/5 Huśtawka wahadłowa podwójna Huśtawka wahadłowa podwójna z jednym siedziskiem dla malutkich dzieci (koszyk - metalowy stelaż w oprawie z tworzywa/gumy). Drugie siedzisko płaskie wykonane z tworzywa / gumy. Huśtawka wykonana z drewna klejonego lub bezrdzeniowego, o przekroju okrągłym i średnicy min. 100mm (dopuszcza się przekrój kwadratowy min. 95 x 95 mm o zaoblonych krawędziach z drzewa przecieranego krzyżowo lub opcjonalnie sklejonego warstwowo, o niemniejszej wytrzymałości). Belki połączone ze sobą poprzez siodłowe zakończenia zabezpieczające przed obrotem wokół własnej osi i rozchwianiem. Nogi huśtawki pochylone w dwóch płaszczyznach. Łańcuchy i zawiesia wykonane ze stali nierdzewnej. Montaż na kotwach - nogi belek zamontowane w gruncie za pomocą stalowych kotew połączonych. Kotwy zabezpieczone przed korozją poprzez cynkowanie. Zestaw zabawowy Zestaw zabawowy składający się z: - zjeżdżalni o wymiarach min. 2,40 x 0,55 x 1,80 m (wysokość swobodnego upadku 1,00 m), - dwóch pomostów o wymiarach min. 1,00 x 1,00 x 1,80 m (wysokość swobodnego upadku 1,00 m), - dwóch pomostów niskich o wymiarach min. 1,00 x 1,00 x 1,40 m (wysokość swobodnego upadku 0,55 m), - dwóch pomostów skośnych krótkich o wymiarach min. 1,00 x 1,00 x 0,55 m (wysokość swobodnego upadku 0,55 m), - pomostu wiszącego o wymiarach min. 1,90 x 1,00 x 1,40 m (wysokość swobodnego upadku 0,55 m), - przeplotni o wymiarach min. 1,70 x 0,10x 1,95 m (wysokość swobodnego upadku 1,95 m), -drabinki poziomej o wymiarach min. 2,10 x 1,00 x 2,10 m (wysokość swobodnego upadku 1,95 m), - drabinki skośnej o wymiarach min. 1,95 x 0,90 x 1,75 m (wysokość swobodnego upadku 1,35m). Słupy nośne oraz belki poziome o przekroju okrągłym średnicy min. 100 i 60 mm (dopuszcza się przekrój kwadratowy min. 95 x 95 mm o zaoblonych krawędziach z drzewa wytrzymałości), wykonane z drewna klejonego lub bezrdzeniowego powlekane nośne oraz belki poziome połączone ze sobą prostopadle w jednej osi poprzez siodłowe zakończenie, zabezpieczające przed obrotem wokół własnej osi i rozchwianiem. Słupy nośne i belki poziome zakończone zaokrągleniem. Podesty o wymiarach min. 1,00 x 1,00 m, wykonane z desek zamontowanych na poziomych belkach stanowiących elementy konstrukcyjne. Barierki wykonane z płyty HPL, HDPE lub ABS. Zjeżdżalnia o ślizgu wykonanym z blachy nierdzewnej, zagłębionej w drewnianych burtach. Pomost wiszący o konstrukcji wykonanej z belek okrągłych o średnicy min. 100 mm (dopuszcza się przekrój kwadratowy min. 95 x 95 mm o zaoblonych krawędziach z drzewa Załącznik nr a do SIWZ Wymiary (min.) dł. x szer. x wys. Wymiary: 3,55 x 2,05 m Wysokość: 2,35 m Strefa bezpieczeństwa: 3,0 x 8,00 m.

2 Ławka metalowa z poszyciem drewnianym, bez oparcia wytrzymałości), wzmocnionej jeklami stalowymi do których przymocowane są deski tworzące podłogę pomostu. Przeplotnia drewniana wykonana z drewna bezrdzeniowego, zabezpieczonego wielowarstwowo preparatami impregnującymi. Belki o profilu okrągłym i średnicy min. 100 mm (dopuszcza się przekrój kwadratowy min. 95 x 95 mm o zaoblonych krawędziach z drzewa wytrzymałości). Szczeble okrągłe o średnicy min 60 mm, połączone ze sobą w jednej osi poprzez siodłowe zakończenie. Elementy metalowe wykonane ze stali nierdzewnej, malowane proszkowo i cynkowane. Montaż na kotwach - nogi belek zamontowane w gruncie za pomocą stalowych kotew połączonych z belką przy użyciu jednego, centralnie usytuowanego złącza gwintowanego. Kotwy zabezpieczone przed korozją poprzez cynkowanie. Stelaż z ciętej laserowo stali o grubości min. 4mm. Z płaskownikiem stalowym wzmacniającym siedzisko. Dopuszcza się stelaż wykonany z rury stalowej min. Ø55mm. Siedzisko z drewnianym olistwowaniem. Elementy stalowe ocynkowane galwanicznie i malowane proszkowo. Listwy z drewna iglastego malowane lakierobejcą o grubości 42mm i szerokości min.100mm. Wszystkie łączenia, spoiny i mocowania gładkie, odpowiednio wyprofilowane i bezpieczne dla użytkowników. Wymiary: 1,70 x 0,60 m Kosz na odpady z daszkiem Stojak na rowery 3 stanowiska Pojemnik z blachy stalowej o grubości 1,5mm (daszek 2mm), ocynkowanej ogniowo i malowanej proszkowo. Pojemnik zamontowany na własnym słupku do zabetonowania wykonany z rury stalowej min. Ø55mm. Opróżnianie kosza poprzez przechylenie o 180 przy użyciu specjalnego klucza. Kosz w kolorze żółtym 3 - stanowiskowy stojak na rowery wykonany w całości z rury stalowej min. Ø55mm, lub o konstrukcji wykonanej z rury stalowej min. Ø33mm i prętów stalowych min. Ø12mm. Całość ocynkowana galwanicznie i malowana proszkowo. Mocowanie w gruncie. - Wymiary kosza: 410 x 670 mm Wymiary słupka: 55 x 1250 mm SZYMANÓW dz. Nr 140/10 Huśtawka wagowa zwierzątko Huśtawka wagowa wykonana z drewna sosnowego impregnowanego powierzchniowo o profilu okrągłym. Elementy stalowe malowane proszkowo i wykonane ze stali nierdzewnej. Wszystkie łączenia, spoiny i mocowania gładkie, odpowiednio wyprofilowane i bezpieczne dla użytkowników. Drewno bezrdzeniowe. Montaż na kotwach - nogi belek zamontowane w gruncie za pomocą stalowych kotew. Kotwy zabezpieczone przed korozją poprzez cynkowanie. MACHNICE dz. Nr 9/3 Huśtawka wahadłowa podwójna Lokomotywa Huśtawka wahadłowa podwójna z jednym siedziskiem dla malutkich dzieci (koszyk- metalowy stelaż w oprawie z tworzywa/gumy). Drugie siedzisko płaskie. Huśtawka wykonana z drewna klejonego lub bezrdzeniowego, o przekroju okrągłym i średnicy min. 100mm (dopuszcza się przekrój kwadratowy min. 95 x 95 mm o zaoblonych krawędziach z drzewa przecieranego krzyżowo lub opcjonalnie sklejonego warstwowo, o niemniejszej wytrzymałości). Belki połączone ze sobą poprzez siodłowe zakończenia zabezpieczające przed obrotem wokół własnej osi i rozchwianiem. Nogi huśtawki pochylone w dwóch płaszczyznach. Łańcuchy i zawiesia wykonane ze stali nierdzewnej. Montaż na kotwach - nogi belek zamontowane w gruncie za pomocą stalowych kotew połączonych. Kotwy zabezpieczone przed korozją poprzez cynkowanie. Lokomotywa z daszkiem. Słupy nośne oraz belki poziome o przekroju okrągłym średnicy min. 100 i 60 mm (dopuszcza się przekrój kwadratowy min. 95 x 95 mm o zaoblonych krawędziach z drzewa przecieranego krzyżowo lub opcjonalnie sklejonego warstwowo, o niemniejszej wytrzymałości), wykonane z drewna klejonego lub bezrdzeniowego powlekane nośne i belki poziome zakończone zaokrągleniem. Podesty wykonane z desek ryflowanych lub ze sklejki antypoślizgowej, wmontowane w podfrezowane zagłębienia poziomych belek Wymiary: 3,05 x 0,15 x 1,0 m Wymiary: 3,55 x 2,05 m Wysokość: 2,35 m Strefa bezpieczeństwa: 3,0 x 8,00 m. Wymiary: 2,1 x 1,2 x 1,95 m

3 Wagonik PIOTRKOWICZKI dz. Nr 287 Zjeżdżalnia Sprężynowiec podwójny WISZNIA MAŁA ( Park) Ławka parkowa z oparciem Ławka metalowa bez oparcia stanowiących elementy konstrukcyjne. Dach na konstrukcji drewnianej pokryty deskami impregnowanymi. Urządzenie montowane jest w gruncie za pomocą stalowych kotew połączonych z belką przy użyciu jednego, centralnie usytuowanego złącza gwintowanego. Kotwy zabezpieczone przed korozją poprzez cynkowanie. Wagonik z 4 ławkami usytuowanymi prostopadle do kierunku teoretycznej jazdy wagonika. Słupy nośne oraz belki poziome o przekroju okrągłym średnicy min. 100 i 60 mm (dopuszcza się przekrój kwadratowy min. 95 x 95 mm o zaoblonych krawędziach z drzewa przecieranego krzyżowo lub opcjonalnie sklejonego warstwowo, o niemniejszej wytrzymałości), wykonane z drewna klejonego lub bezrdzeniowego powlekane wielowarstwowo preparatami chroniącymi przed pękaniem, zwietrzeniem i pleśnią. Słupy nośne i belki poziome zakończone zaokrągleniem. Podesty wykonane z desek ryflowanych lub ze sklejki antypoślizgowej, wmontowane w podfrezowane zagłębienia poziomych belek stanowiących elementy konstrukcyjne. Dach na konstrukcji drewnianej pokryty deskami impregnowanymi. Urządzenie montowane jest w gruncie za pomocą stalowych kotew połączonych z belką przy użyciu jednego, centralnie usytuowanego złącza gwintowanego. Kotwy zabezpieczone przed korozją poprzez cynkowanie. Układ składający się z wieży o wymiarach min. 0,80 x1,75 x 2,40 m (wysokość swobodnego upadku 1,1 m) i zjeżdżalni o wymiarach min. 2,45 x 0,50 x 1,10 m (wysokość swobodnego upadku 1,10 m). Słupy nośne oraz belki poziome o przekroju okrągłym średnicy min. 100 i 60 mm (dopuszcza się przekrój kwadratowy min. 95 x 95 mm o zaoblonych krawędziach z drzewa wytrzymałości), wykonane z drewna klejonego lub bezrdzeniowego powlekane nośne oraz belki poziome połączone ze sobą prostopadle w jednej osi poprzez siodłowe zakończenie, zabezpieczające przed obrotem wokół własnej osi i rozchwianiem. Słupy nośne i belki poziome zakończone zaokrągleniem. Podest wieży wykonany ze sklejki antypoślizgowej, wmontowany w podfrezowane zagłębienia poziomych belek stanowiących elementy konstrukcyjne. Barierki wykonane z płyty HDPL, HDPE lub ABS. Zjeżdżalnia o ślizgu wykonanym z blachy nierdzewnej, zagłębionej w burtach malowanych proszkowo. Poziom startowy zjeżdżalni usytuowany na wysokości 1,10m. Elementy metalowe wykonane ze stali nierdzewnej, malowane proszkowo i cynkowane. Montaż na kotwach - nogi belek zamontowane w gruncie za pomocą stalowych kotew. Kotwy zabezpieczone przed korozją poprzez cynkowanie. Bujak odporny na działanie czynników atmosferycznych i mechanicznych, nie pęczniejący i nie rozwarstwiający się, wykonany z tworzywa sztucznego HDPE barwionego w masie lub wykonany ze sklejki wodoodpornej malowanej farbami akrylowymi. Uchwyty na dłonie oraz oparcia na stopy wykonane z tworzywa wysoko udarowego z szerokim bezpiecznym zakończeniem. Osadzony trwale w podłożu na stalowej sprężynie malowanej proszkowo. Urządzenie posadowione w gruncie za pomocą prefabrykowanego betonowego fundamentu. Ławka parkowa z oparciem bez podłokietników. Siedzisko i oparcie wykonane z drewnianego olistwowania (3 szt. listw siedzisko, 2-3 szt. listw oparcie). Listwy z drewna iglastego (świerk, modrzew, jodła), heblowane, szlifowane i malowane lakierem odpornym na warunki atmosferyczne. Stelaż z masywnego odlewu żeliwnego. Elementy żeliwne malowane proszkowa. Ławka do zakotwienia za pomocą kotew rozporowych. Zestaw piknikowy składający się ze stołu i dwóch ławek. Blat stołu i siedziska ławek wykonane z deski sosnowej o grubości 2,7 cm dwukrotnie lakierowanej. a konstrukcja z profili metalowych wykonanych z kątownika hutniczego. Stelaż grubości min. 2,2 mm malowany proszkowo w kolorze zielonym. Nogi stołu oraz ławek składane z metalową blokadą. Szt. 7 Szt. 4 Wymiary: 2,1 x 1,0 x 1,85 m Wymiary: 0,80 x 4,10 m Strefa bezpieczeństwa: 3,8 x 6,6 m. Wymiary: 1,10 x 0,4 m Wysokość: od 0,8 do 1,00 m, Średnica strefy bezpieczeństwa: 3,5 m. Wymiary: długości 180 cm, wysokości cm, głębokości siedziska cm,, Wymiary: 1,70 x 0,60 m

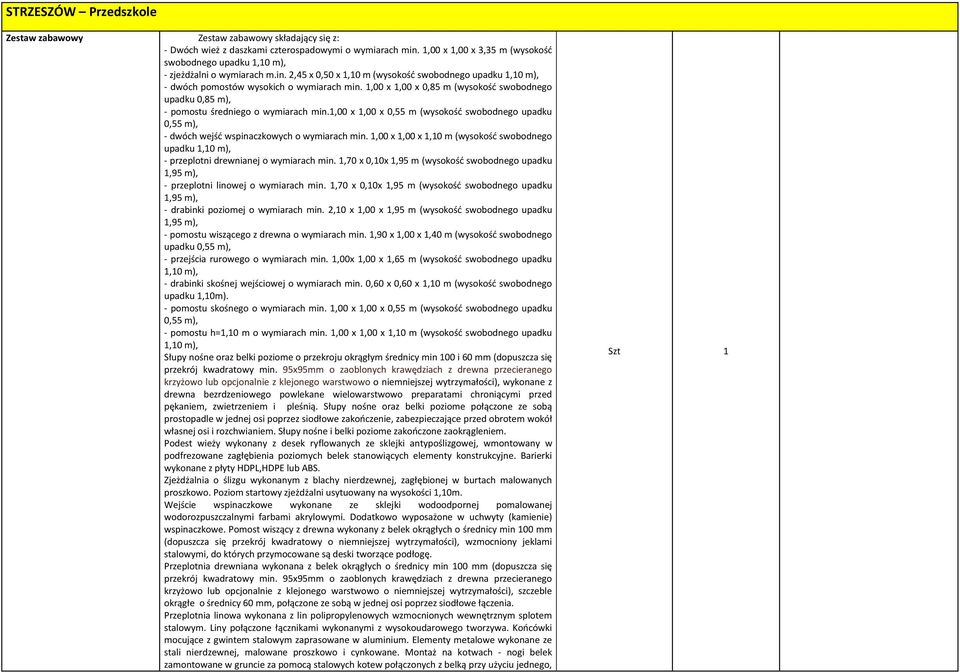

4 STRZESZÓW Przedszkole Zestaw zabawowy Zestaw zabawowy składający się z: - Dwóch wież z daszkami czterospadowymi o wymiarach min. 1,00 x 1,00 x 3,35 m (wysokość swobodnego upadku 1,10 m), - zjeżdżalni o wymiarach m.in. 2,45 x 0,50 x 1,10 m (wysokość swobodnego upadku 1,10 m), - dwóch pomostów wysokich o wymiarach min. 1,00 x 1,00 x 0,85 m (wysokość swobodnego upadku 0,85 m), - pomostu średniego o wymiarach min.1,00 x 1,00 x 0,55 m (wysokość swobodnego upadku 0,55 m), - dwóch wejść wspinaczkowych o wymiarach min. 1,00 x 1,00 x 1,10 m (wysokość swobodnego upadku 1,10 m), - przeplotni drewnianej o wymiarach min. 1,70 x 0,10x 1,95 m (wysokość swobodnego upadku 1,95 m), - przeplotni linowej o wymiarach min. 1,70 x 0,10x 1,95 m (wysokość swobodnego upadku 1,95 m), - drabinki poziomej o wymiarach min. 2,10 x 1,00 x 1,95 m (wysokość swobodnego upadku 1,95 m), - pomostu wiszącego z drewna o wymiarach min. 1,90 x 1,00 x 1,40 m (wysokość swobodnego upadku 0,55 m), - przejścia rurowego o wymiarach min. 1,00x 1,00 x 1,65 m (wysokość swobodnego upadku 1,10 m), - drabinki skośnej wejściowej o wymiarach min. 0,60 x 0,60 x 1,10 m (wysokość swobodnego upadku 1,10m). - pomostu skośnego o wymiarach min. 1,00 x 1,00 x 0,55 m (wysokość swobodnego upadku 0,55 m), - pomostu h=1,10 m o wymiarach min. 1,00 x 1,00 x 1,10 m (wysokość swobodnego upadku 1,10 m), Słupy nośne oraz belki poziome o przekroju okrągłym średnicy min 100 i 60 mm (dopuszcza się przekrój kwadratowy min. 95x95mm o zaoblonych krawędziach z drewna przecieranego krzyżowo lub opcjonalnie z klejonego warstwowo o niemniejszej wytrzymałości), wykonane z drewna bezrdzeniowego powlekane wielowarstwowo preparatami chroniącymi przed pękaniem, zwietrzeniem i pleśnią. Słupy nośne oraz belki poziome połączone ze sobą prostopadle w jednej osi poprzez siodłowe zakończenie, zabezpieczające przed obrotem wokół własnej osi i rozchwianiem. Słupy nośne i belki poziome zakończone zaokrągleniem. Podest wieży wykonany z desek ryflowanych ze sklejki antypoślizgowej, wmontowany w podfrezowane zagłębienia poziomych belek stanowiących elementy konstrukcyjne. Barierki wykonane z płyty HDPL,HDPE lub ABS. Zjeżdżalnia o ślizgu wykonanym z blachy nierdzewnej, zagłębionej w burtach malowanych proszkowo. Poziom startowy zjeżdżalni usytuowany na wysokości 1,10m. Wejście wspinaczkowe wykonane ze sklejki wodoodpornej pomalowanej wodorozpuszczalnymi farbami akrylowymi. Dodatkowo wyposażone w uchwyty (kamienie) wspinaczkowe. Pomost wiszący z drewna wykonany z belek okrągłych o średnicy min 100 mm (dopuszcza się przekrój kwadratowy o niemniejszej wytrzymałości), wzmocniony jeklami stalowymi, do których przymocowane są deski tworzące podłogę. Przeplotnia drewniana wykonana z belek okrągłych o średnicy min 100 mm (dopuszcza się przekrój kwadratowy min. 95x95mm o zaoblonych krawędziach z drewna przecieranego krzyżowo lub opcjonalnie z klejonego warstwowo o niemniejszej wytrzymałości), szczeble okrągłe o średnicy 60 mm, połączone ze sobą w jednej osi poprzez siodłowe łączenia. Przeplotnia linowa wykonana z lin polipropylenowych wzmocnionych wewnętrznym splotem stalowym. Liny połączone łącznikami wykonanymi z wysokoudarowego tworzywa. Końcówki mocujące z gwintem stalowym zaprasowane w aluminium. Elementy metalowe wykonane ze stali nierdzewnej, malowane proszkowo i cynkowane. Montaż na kotwach - nogi belek zamontowane w gruncie za pomocą stalowych kotew połączonych z belką przy użyciu jednego, Szt 1

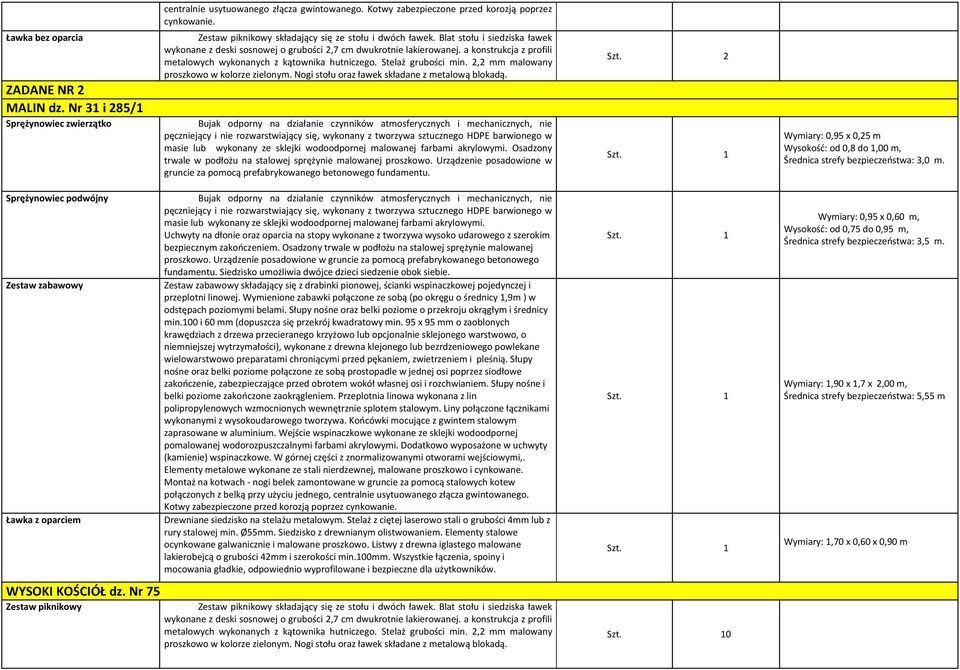

5 centralnie usytuowanego złącza gwintowanego. Kotwy zabezpieczone przed korozją poprzez cynkowanie. Ławka bez oparcia ZADANE NR 2 MALIN dz. Nr 31 i 285/1 Sprężynowiec zwierzątko Zestaw piknikowy składający się ze stołu i dwóch ławek. Blat stołu i siedziska ławek wykonane z deski sosnowej o grubości 2,7 cm dwukrotnie lakierowanej. a konstrukcja z profili metalowych wykonanych z kątownika hutniczego. Stelaż grubości min. 2,2 mm malowany proszkowo w kolorze zielonym. Nogi stołu oraz ławek składane z metalową blokadą. Bujak odporny na działanie czynników atmosferycznych i mechanicznych, nie pęczniejący i nie rozwarstwiający się, wykonany z tworzywa sztucznego HDPE barwionego w masie lub wykonany ze sklejki wodoodpornej malowanej farbami akrylowymi. Osadzony trwale w podłożu na stalowej sprężynie malowanej proszkowo. Urządzenie posadowione w gruncie za pomocą prefabrykowanego betonowego fundamentu. Szt. 2 Wymiary: 0,95 x 0,25 m Wysokość: od 0,8 do 1,00 m, Średnica strefy bezpieczeństwa: 3,0 m. Sprężynowiec podwójny Zestaw zabawowy Ławka z oparciem WYSOKI KOŚCIÓŁ dz. Nr 75 Zestaw piknikowy Bujak odporny na działanie czynników atmosferycznych i mechanicznych, nie pęczniejący i nie rozwarstwiający się, wykonany z tworzywa sztucznego HDPE barwionego w masie lub wykonany ze sklejki wodoodpornej malowanej farbami akrylowymi. Uchwyty na dłonie oraz oparcia na stopy wykonane z tworzywa wysoko udarowego z szerokim bezpiecznym zakończeniem. Osadzony trwale w podłożu na stalowej sprężynie malowanej proszkowo. Urządzenie posadowione w gruncie za pomocą prefabrykowanego betonowego fundamentu. Siedzisko umożliwia dwójce dzieci siedzenie obok siebie. Zestaw zabawowy składający się z drabinki pionowej, ścianki wspinaczkowej pojedynczej i przeplotni linowej. Wymienione zabawki połączone ze sobą (po okręgu o średnicy 1,9m ) w odstępach poziomymi belami. Słupy nośne oraz belki poziome o przekroju okrągłym i średnicy min.100 i 60 mm (dopuszcza się przekrój kwadratowy min. 95 x 95 mm o zaoblonych krawędziach z drzewa przecieranego krzyżowo lub opcjonalnie sklejonego warstwowo, o niemniejszej wytrzymałości), wykonane z drewna klejonego lub bezrdzeniowego powlekane nośne oraz belki poziome połączone ze sobą prostopadle w jednej osi poprzez siodłowe zakończenie, zabezpieczające przed obrotem wokół własnej osi i rozchwianiem. Słupy nośne i belki poziome zakończone zaokrągleniem. Przeplotnia linowa wykonana z lin polipropylenowych wzmocnionych wewnętrznie splotem stalowym. Liny połączone łącznikami wykonanymi z wysokoudarowego tworzywa. Końcówki mocujące z gwintem stalowym zaprasowane w aluminium. Wejście wspinaczkowe wykonane ze sklejki wodoodpornej pomalowanej wodorozpuszczalnymi farbami akrylowymi. Dodatkowo wyposażone w uchwyty (kamienie) wspinaczkowe. W górnej części z znormalizowanymi otworami wejściowymi,. Elementy metalowe wykonane ze stali nierdzewnej, malowane proszkowo i cynkowane. Montaż na kotwach - nogi belek zamontowane w gruncie za pomocą stalowych kotew połączonych z belką przy użyciu jednego, centralnie usytuowanego złącza gwintowanego. Kotwy zabezpieczone przed korozją poprzez cynkowanie. Drewniane siedzisko na stelażu metalowym. Stelaż z ciętej laserowo stali o grubości 4mm lub z rury stalowej min. Ø55mm. Siedzisko z drewnianym olistwowaniem. Elementy stalowe ocynkowane galwanicznie i malowane proszkowo. Listwy z drewna iglastego malowane lakierobejcą o grubości 42mm i szerokości min.100mm. Wszystkie łączenia, spoiny i mocowania gładkie, odpowiednio wyprofilowane i bezpieczne dla użytkowników. Zestaw piknikowy składający się ze stołu i dwóch ławek. Blat stołu i siedziska ławek wykonane z deski sosnowej o grubości 2,7 cm dwukrotnie lakierowanej. a konstrukcja z profili metalowych wykonanych z kątownika hutniczego. Stelaż grubości min. 2,2 mm malowany proszkowo w kolorze zielonym. Nogi stołu oraz ławek składane z metalową blokadą. 0 Wymiary: 0,95 x 0,60 m, Wysokość: od 0,75 do 0,95 m, Średnica strefy bezpieczeństwa: 3,5 m. Wymiary: 1,90 x 1,7 x 2,00 m, Średnica strefy bezpieczeństwa: 5,55 m Wymiary: 1,70 x 0,60 x 0,90 m
