KARTA TECHNICZNA Zestaw do zabaw tematycznych 'Pociąg' (drewno klejone) OPIS:

Wielkość: px
Rozpocząć pokaz od strony:

Download "KARTA TECHNICZNA Zestaw do zabaw tematycznych 'Pociąg' (drewno klejone) OPIS:"

Transkrypt

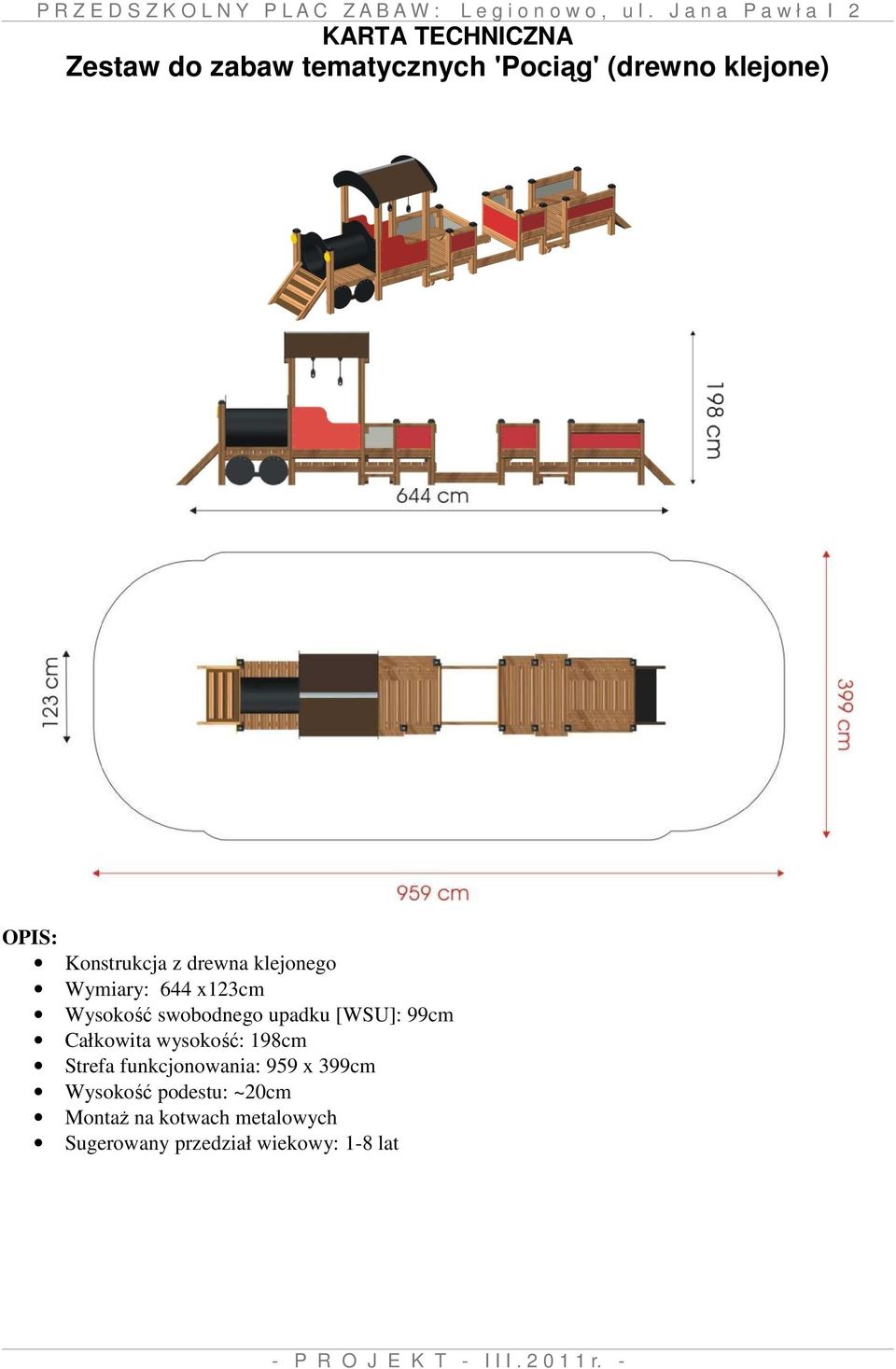

1 Zestaw do zabaw tematycznych 'Pociąg' (drewno klejone) Konstrukcja z drewna klejonego Wymiary: 644 x123cm Wysokość swobodnego upadku [WSU]: 99cm Całkowita wysokość: 198cm Strefa funkcjonowania: 959 x 399cm Wysokość podestu: ~20cm Montaż na kotwach metalowych Sugerowany przedział wiekowy: 1-8 lat

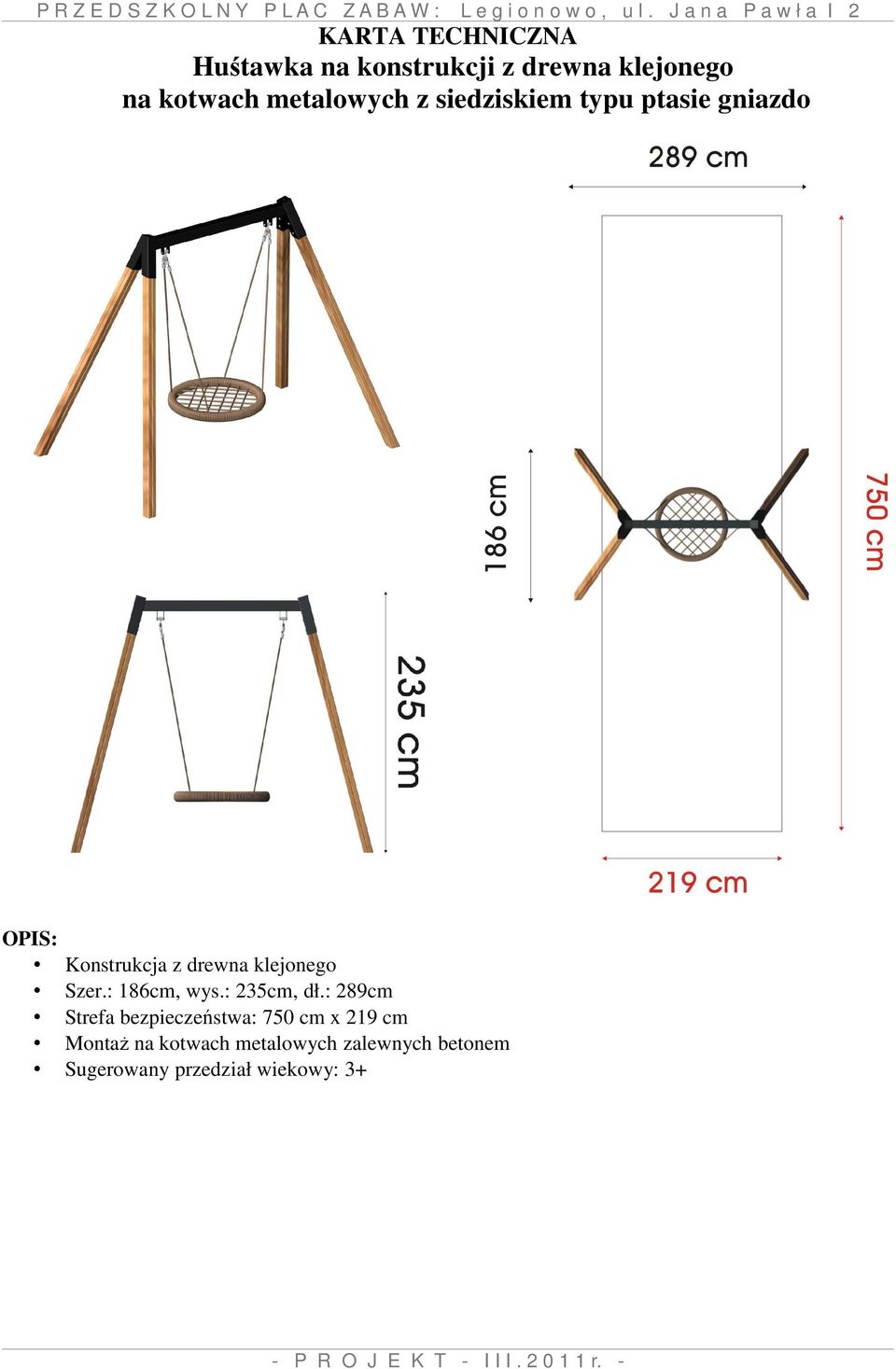

2 Huśtawka na konstrukcji z drewna klejonego na kotwach metalowych z siedziskiem typu ptasie gniazdo Konstrukcja z drewna klejonego Szer.: 186cm, wys.: 235cm, dł.: 289cm Strefa bezpieczeństwa: 750 cm x 219 cm Montaż na kotwach metalowych zalewnych betonem Sugerowany przedział wiekowy: 3+

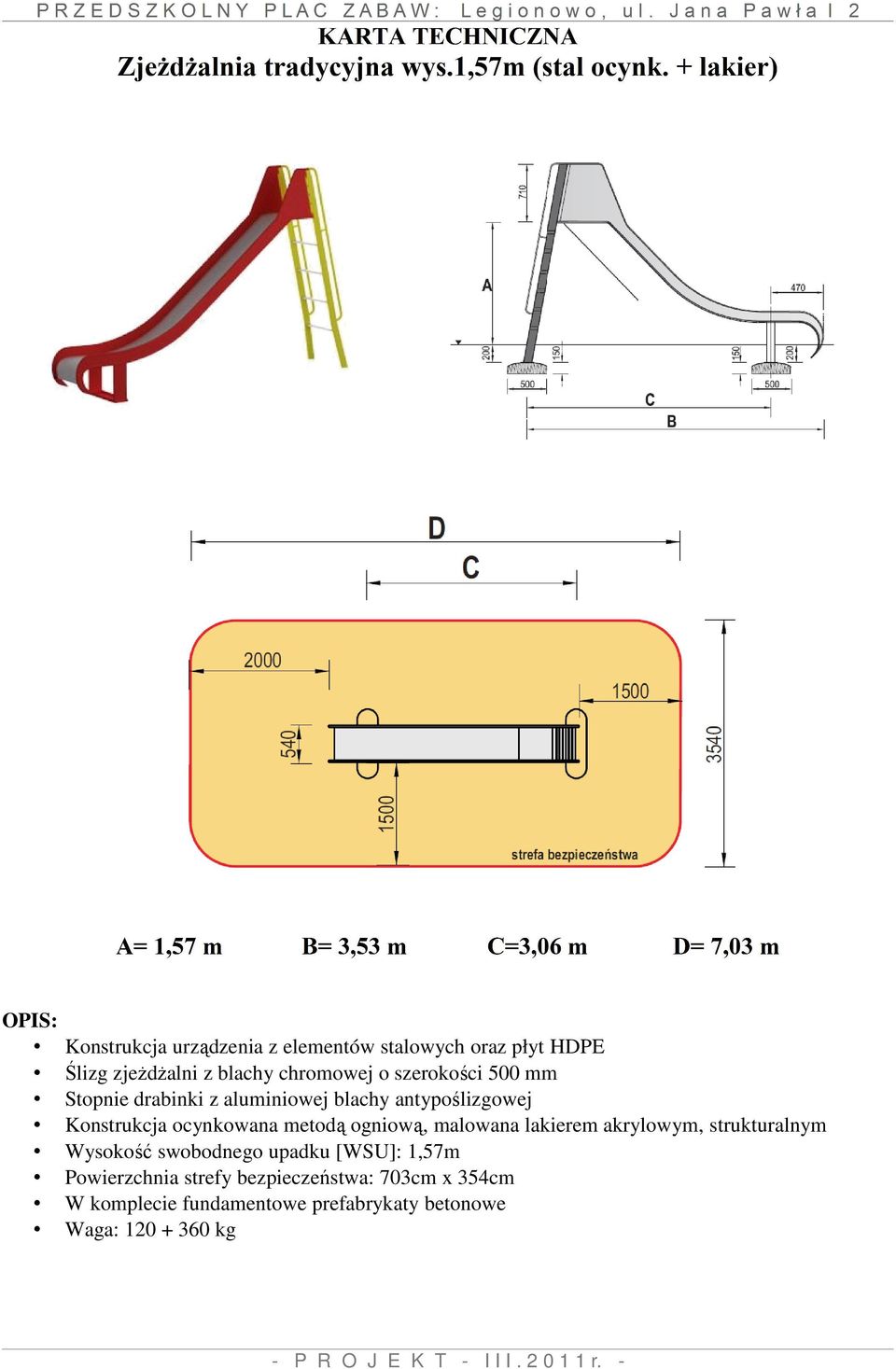

3 Konstrukcja urządzenia z elementów stalowych oraz płyt HDPE Ślizg zjeżdżalni z blachy chromowej o szerokości 500 mm Stopnie drabinki z aluminiowej blachy antypoślizgowej Konstrukcja ocynkowana metodą ogniową, malowana lakierem akrylowym, strukturalnym Wysokość swobodnego upadku [WSU]: 1,57m Powierzchnia strefy bezpieczeństwa: 703cm x 354cm W komplecie fundamentowe prefabrykaty betonowe Waga: kg

4 Bujak sprężynowiec ze stali ocynk., lakierowanej Konstrukcja z rur o śr. 48,3x2,6mm, śr.30x2mm, prętów śr. 16mm, profili i kształtowników ocynkowanych metodą ogniową, malowana lakierem akrylowym, strukturalnym Siedziska oraz boki z odpornej na warunki atmosferyczne płyty HDPE Sprężyna stalowa o długości L= 400 mm i średnicy 200 mm Wysokość: 62 cm, szerokość: 40 cm, długość: 84 cm Wysokość swobodnego upadku [WSU]: <60 cm Powierzchnia strefy upadku: ~5 m 2 W zestawie betonowe prefabrykaty fundamentowe Waga: kg

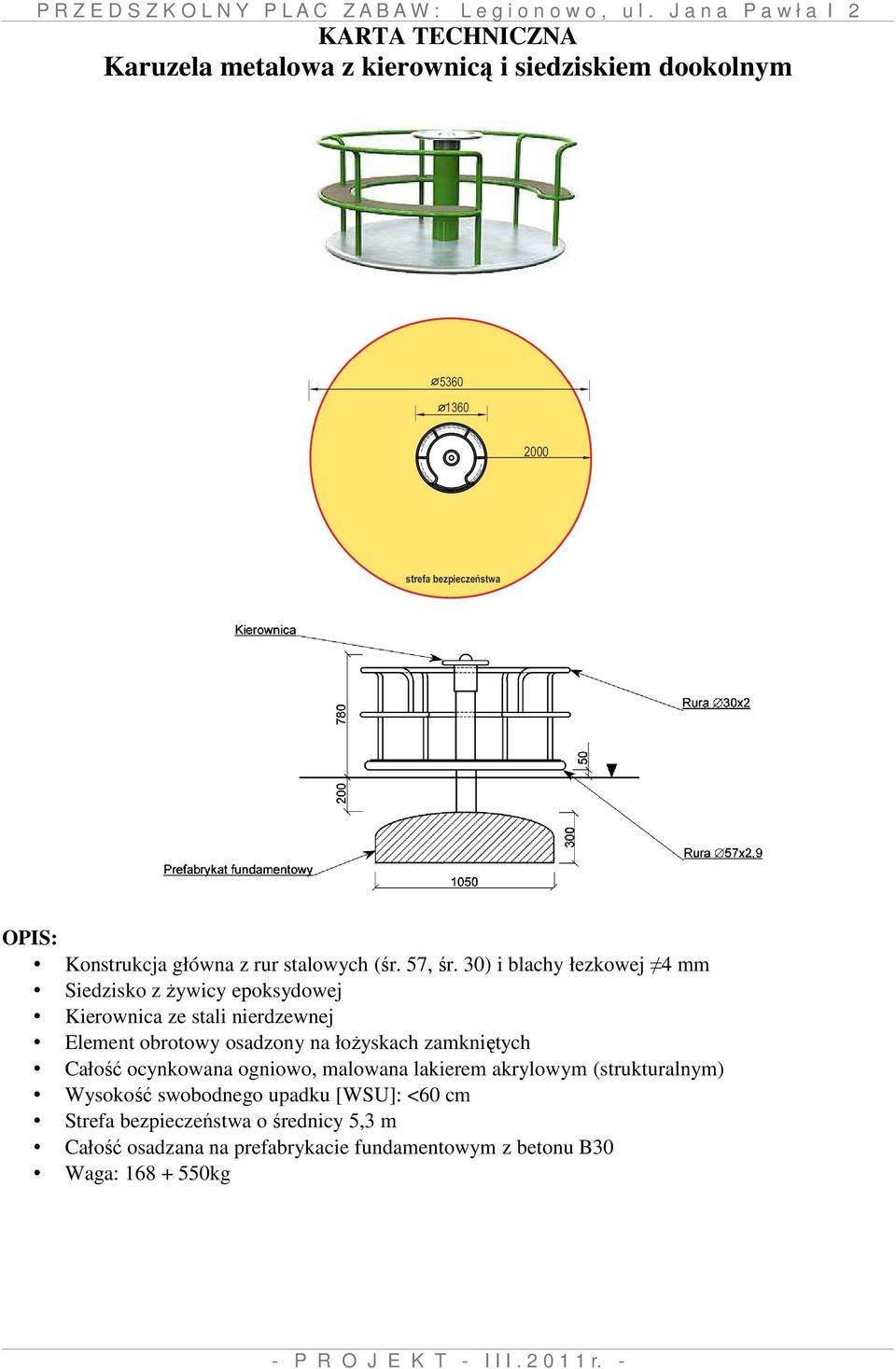

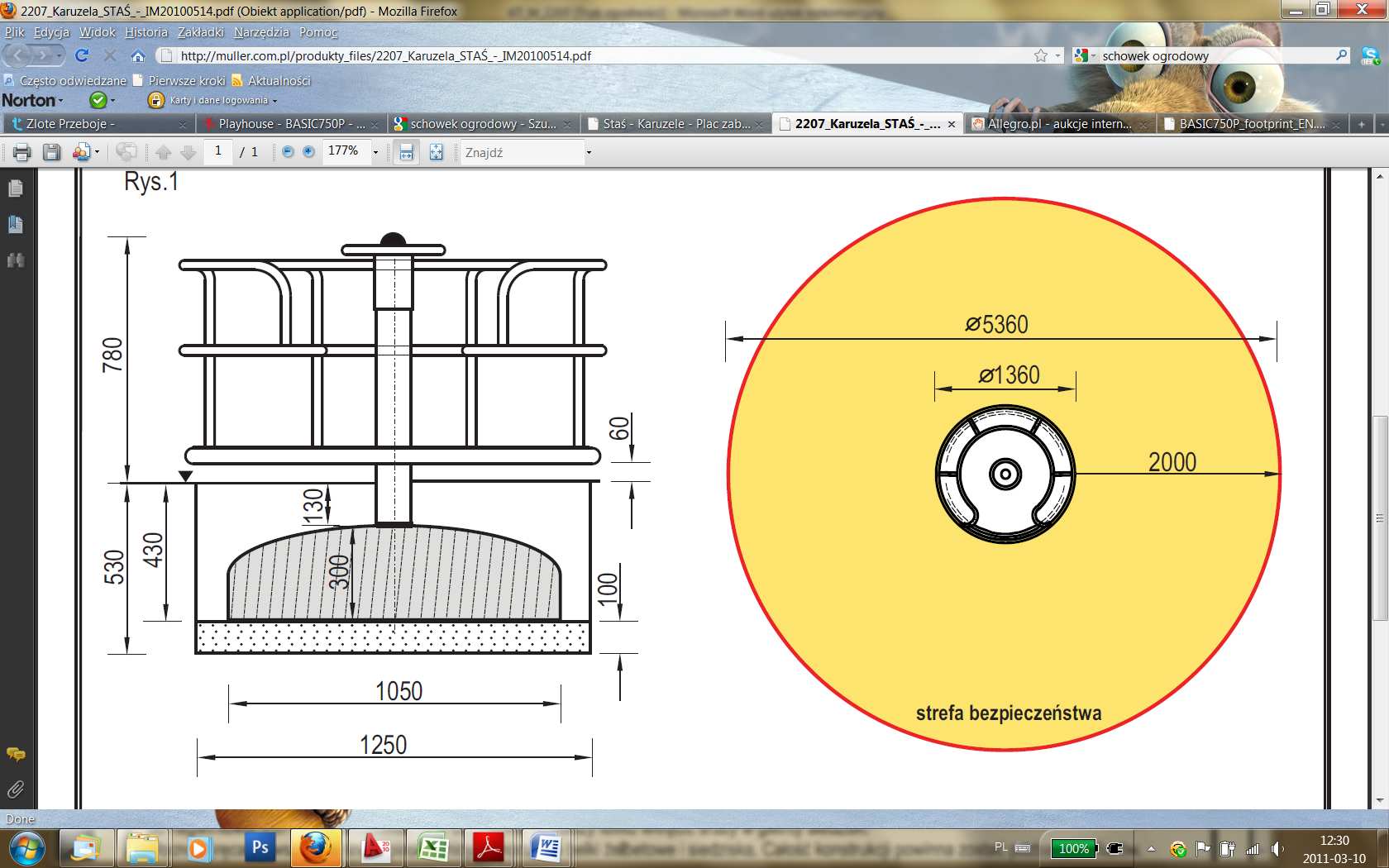

5 Karuzela metalowa z kierownicą i siedziskiem dookolnym Konstrukcja główna z rur stalowych (śr. 57, śr. 30) i blachy łezkowej 4 mm Siedzisko z żywicy epoksydowej Kierownica ze stali nierdzewnej Element obrotowy osadzony na łożyskach zamkniętych Całość ocynkowana ogniowo, malowana lakierem akrylowym (strukturalnym) Wysokość swobodnego upadku [WSU]: <60 cm Strefa bezpieczeństwa o średnicy 5,3 m Całość osadzana na prefabrykacie fundamentowym z betonu B30 Waga: kg

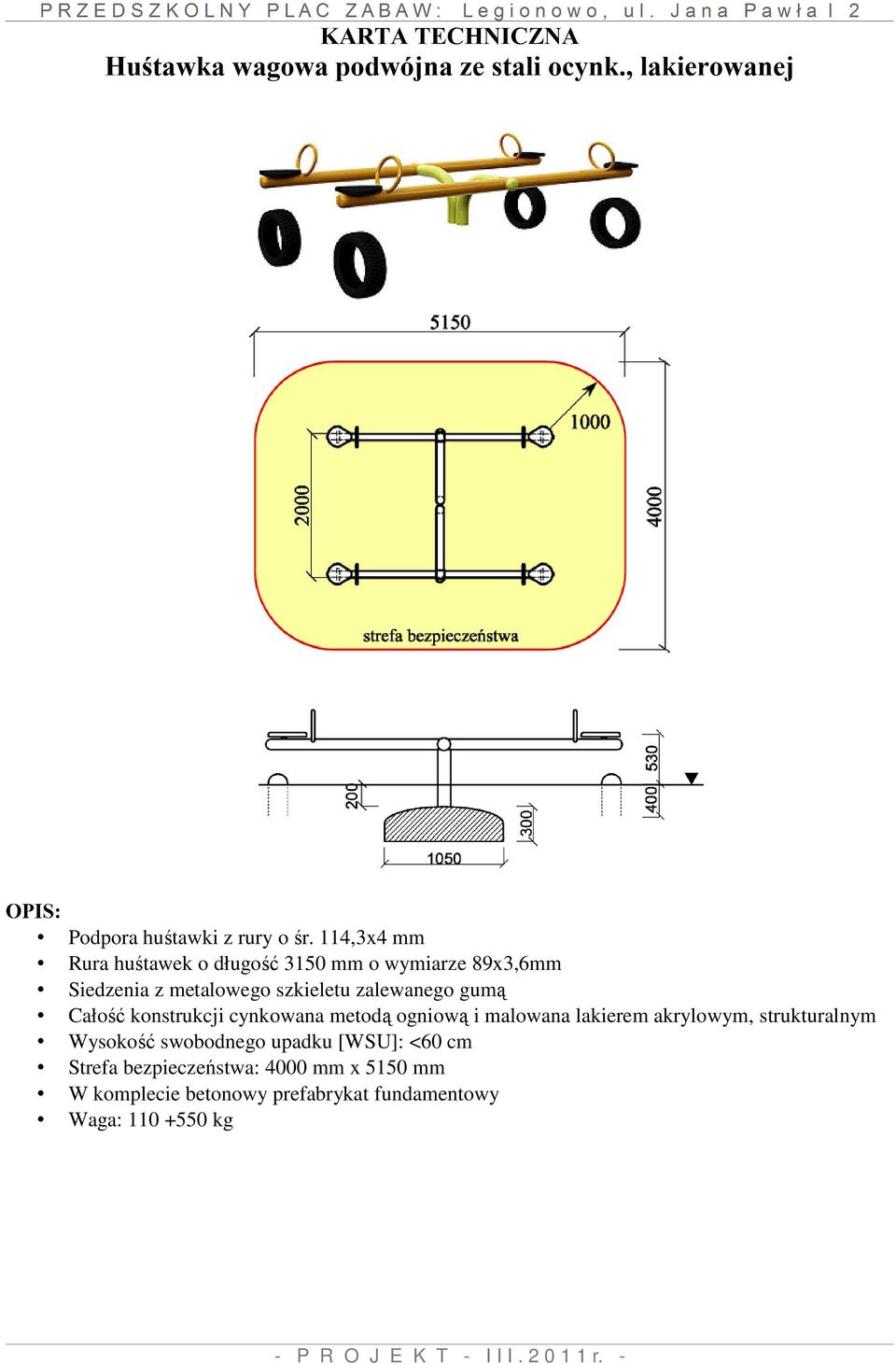

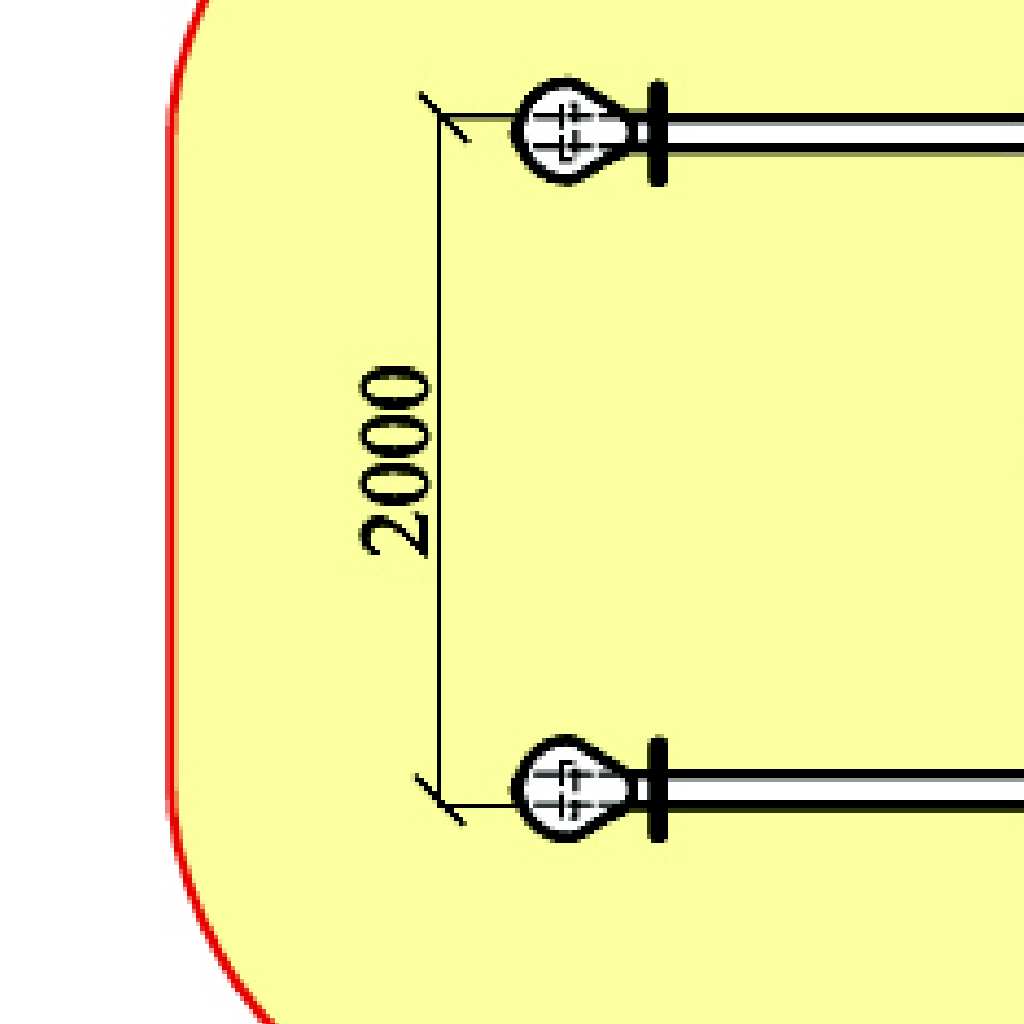

6 Podpora huśtawki z rury o śr. 114,3x4 mm Rura huśtawek o długość 3150 mm o wymiarze 89x3,6mm Siedzenia z metalowego szkieletu zalewanego gumą Całość konstrukcji cynkowana metodą ogniową i malowana lakierem akrylowym, strukturalnym Wysokość swobodnego upadku [WSU]: <60 cm Strefa bezpieczeństwa: 4000 mm x 5150 mm W komplecie betonowy prefabrykat fundamentowy Waga: kg

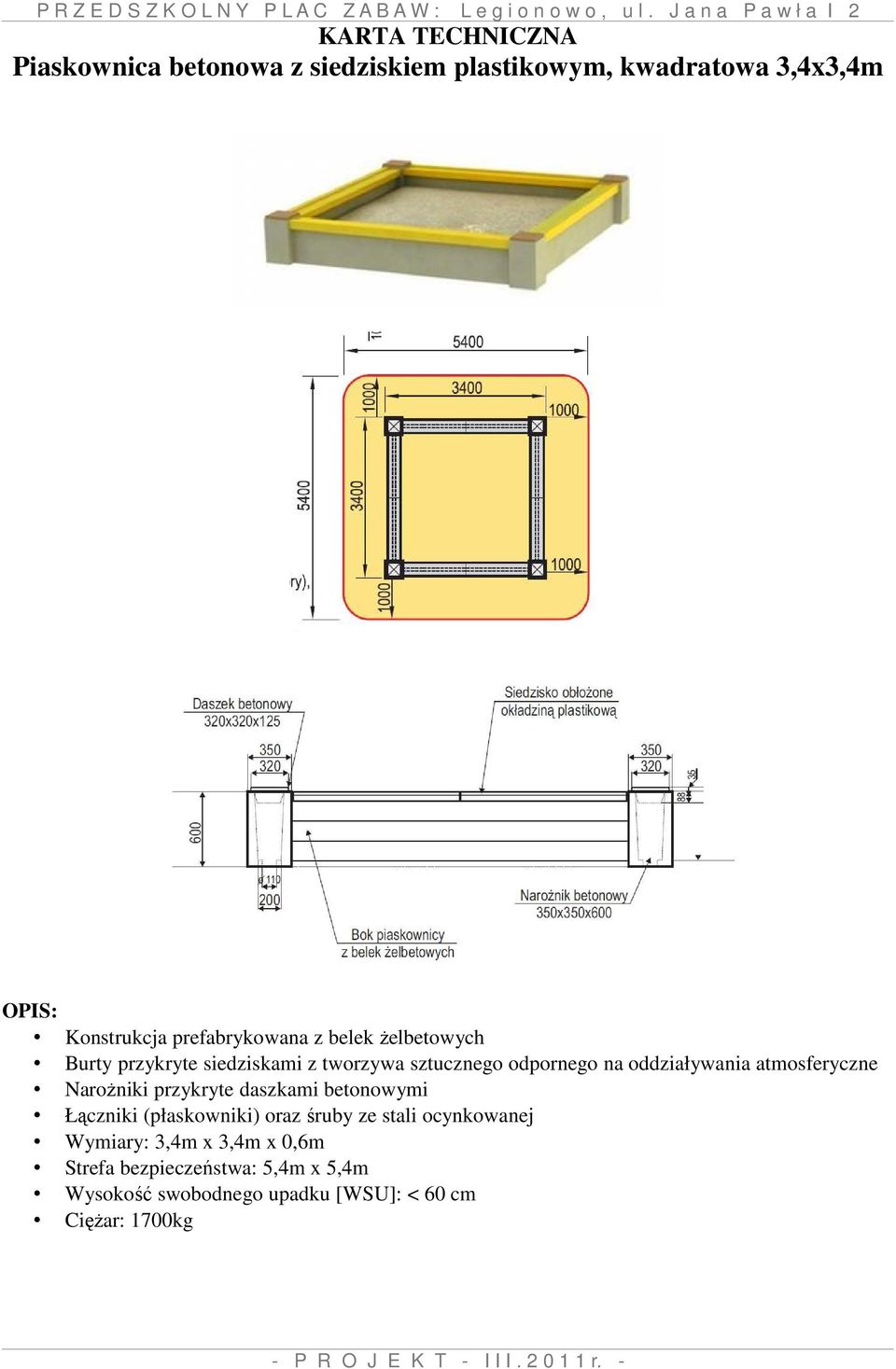

7 Piaskownica betonowa z siedziskiem plastikowym, kwadratowa 3,4x3,4m Konstrukcja prefabrykowana z belek żelbetowych Burty przykryte siedziskami z tworzywa sztucznego odpornego na oddziaływania atmosferyczne Narożniki przykryte daszkami betonowymi Łączniki (płaskowniki) oraz śruby ze stali ocynkowanej Wymiary: 3,4m x 3,4m x 0,6m Strefa bezpieczeństwa: 5,4m x 5,4m Wysokość swobodnego upadku [WSU]: < 60 cm Ciężar: 1700kg

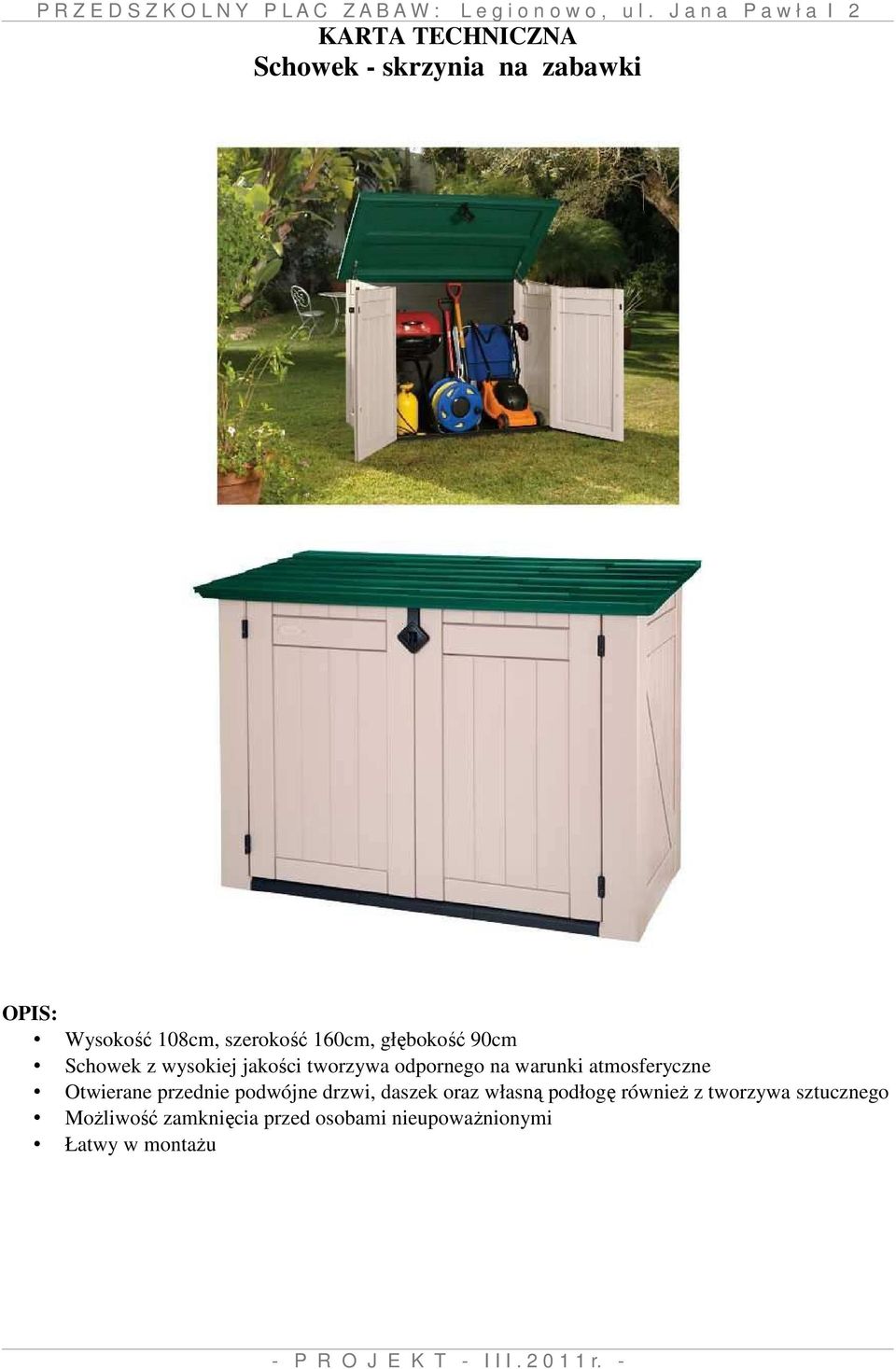

8 Schowek - skrzynia na zabawki Wysokość 108cm, szerokość 160cm, głębokość 90cm Schowek z wysokiej jakości tworzywa odpornego na warunki atmosferyczne Otwierane przednie podwójne drzwi, daszek oraz własną podłogę również z tworzywa sztucznego Możliwość zamknięcia przed osobami nieupoważnionymi Łatwy w montażu

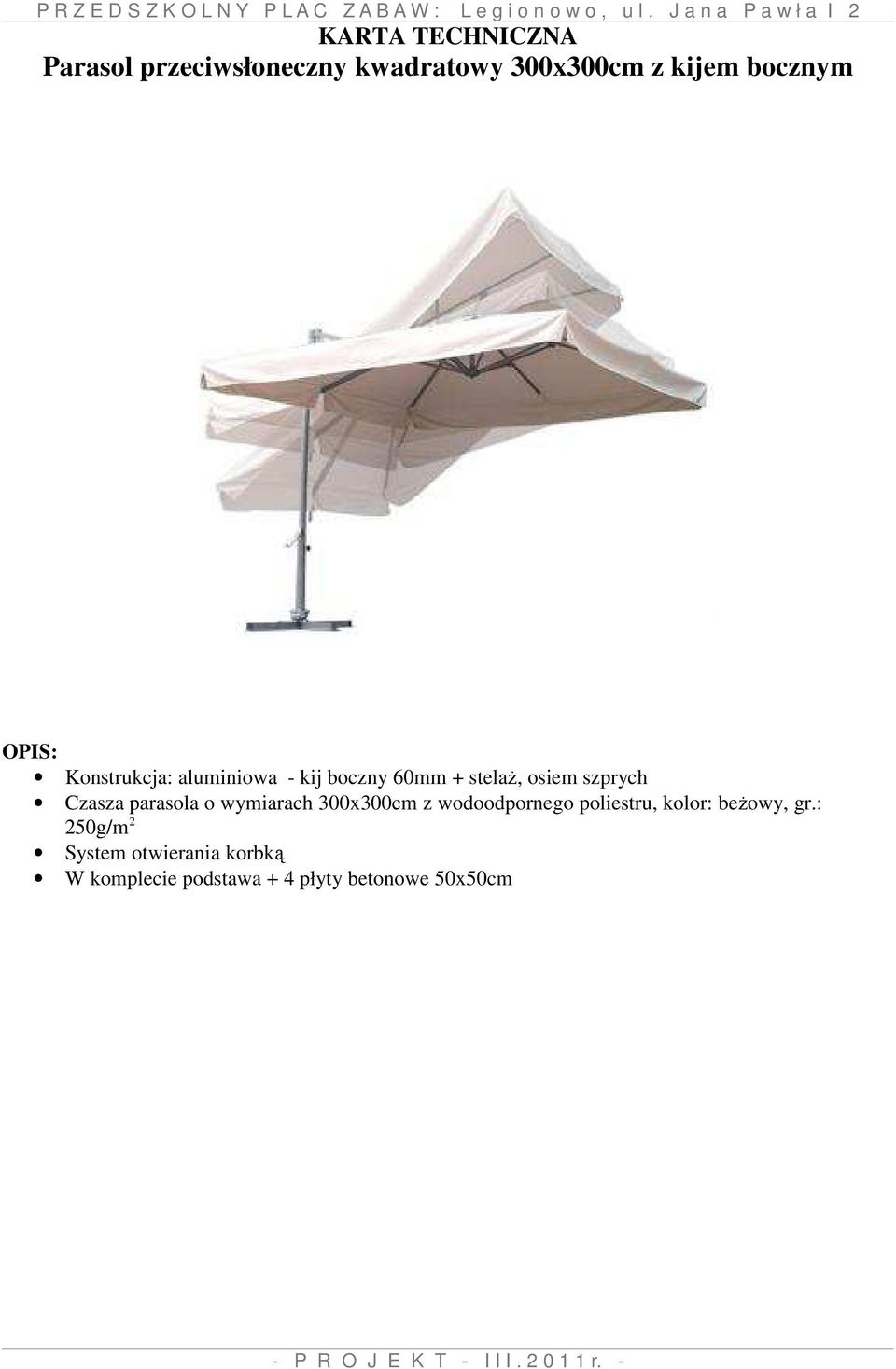

9 Parasol przeciwsłoneczny kwadratowy 300x300cm z kijem bocznym Konstrukcja: aluminiowa - kij boczny 60mm + stelaż, osiem szprych Czasza parasola o wymiarach 300x300cm z wodoodpornego poliestru, kolor: beżowy, gr.: 250g/m 2 System otwierania korbką W komplecie podstawa + 4 płyty betonowe 50x50cm

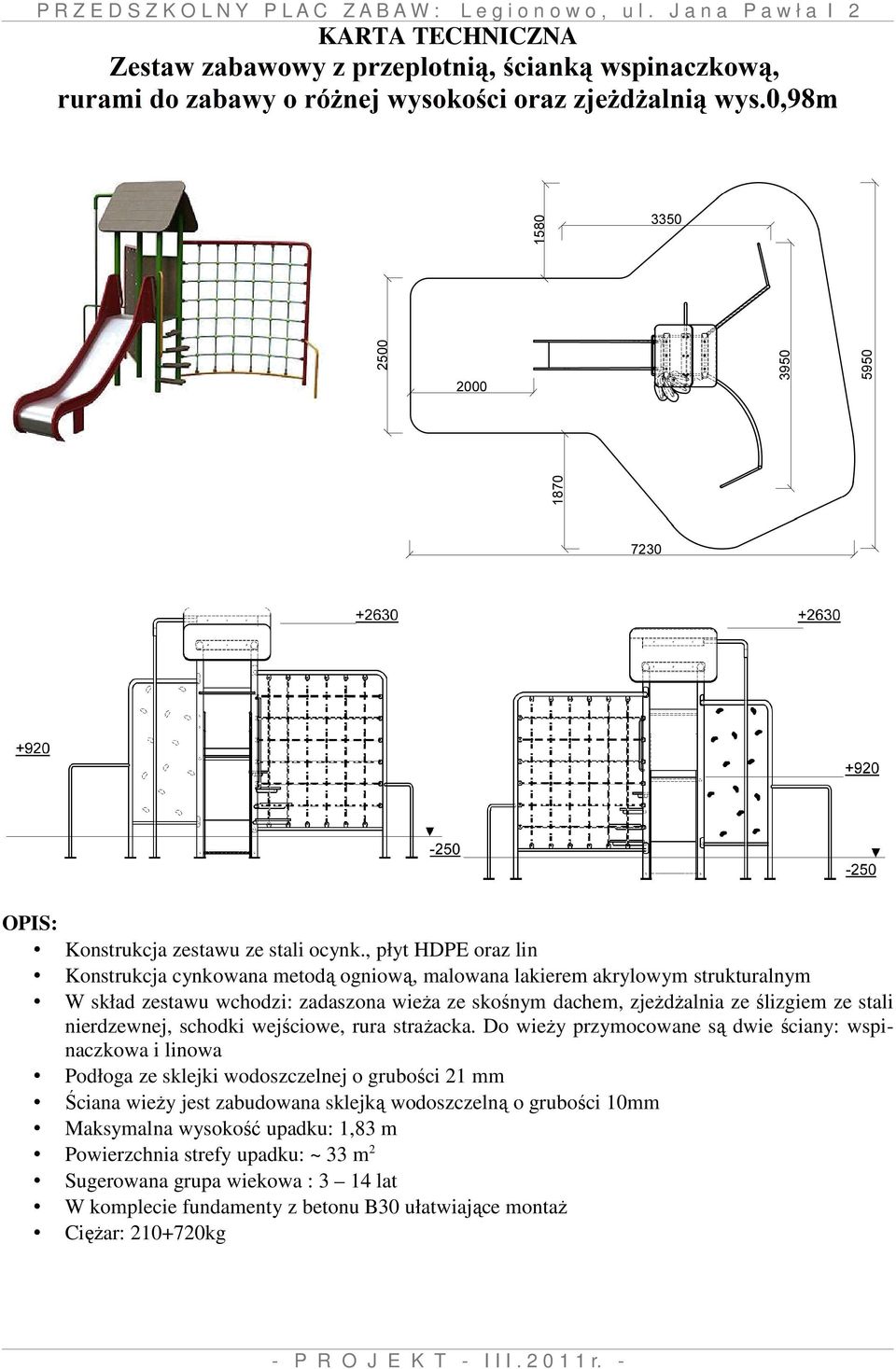

10 Konstrukcja zestawu ze stali ocynk., płyt HDPE oraz lin Konstrukcja cynkowana metodą ogniową, malowana lakierem akrylowym strukturalnym W skład zestawu wchodzi: zadaszona wieża ze skośnym dachem, zjeżdżalnia ze ślizgiem ze stali nierdzewnej, schodki wejściowe, rura strażacka. Do wieży przymocowane są dwie ściany: wspinaczkowa i linowa Podłoga ze sklejki wodoszczelnej o grubości 21 mm Ściana wieży jest zabudowana sklejką wodoszczelną o grubości 10mm Maksymalna wysokość upadku: 1,83 m Powierzchnia strefy upadku: ~ 33 m 2 Sugerowana grupa wiekowa : 3 14 lat W komplecie fundamenty z betonu B30 ułatwiające montaż Ciężar: kg

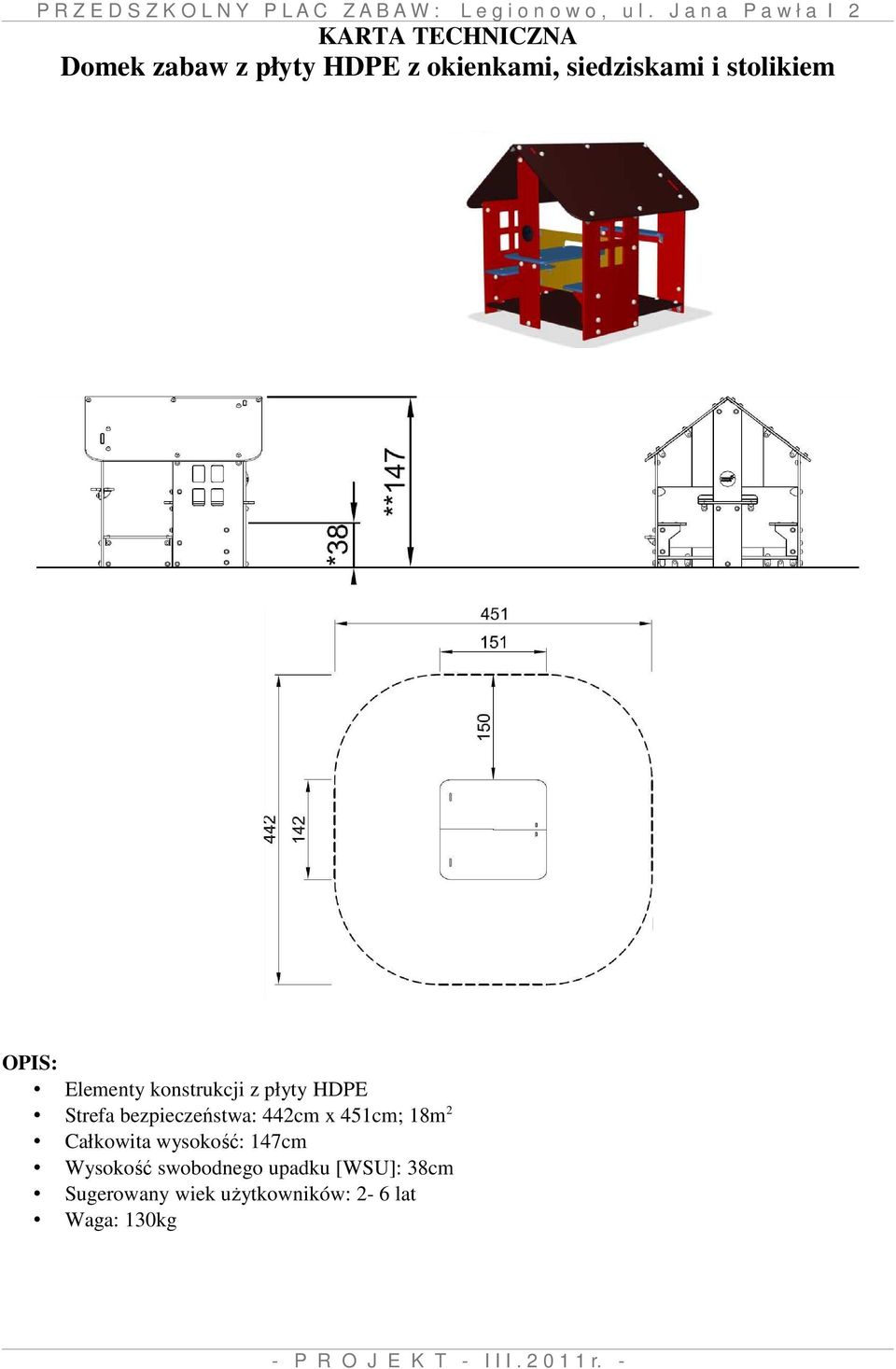

11 Domek zabaw z płyty HDPE z okienkami, siedziskami i stolikiem Elementy konstrukcji z płyty HDPE Strefa bezpieczeństwa: 442cm x 451cm; 18m 2 Całkowita wysokość: 147cm Wysokość swobodnego upadku [WSU]: 38cm Sugerowany wiek użytkowników: 2-6 lat Waga: 130kg

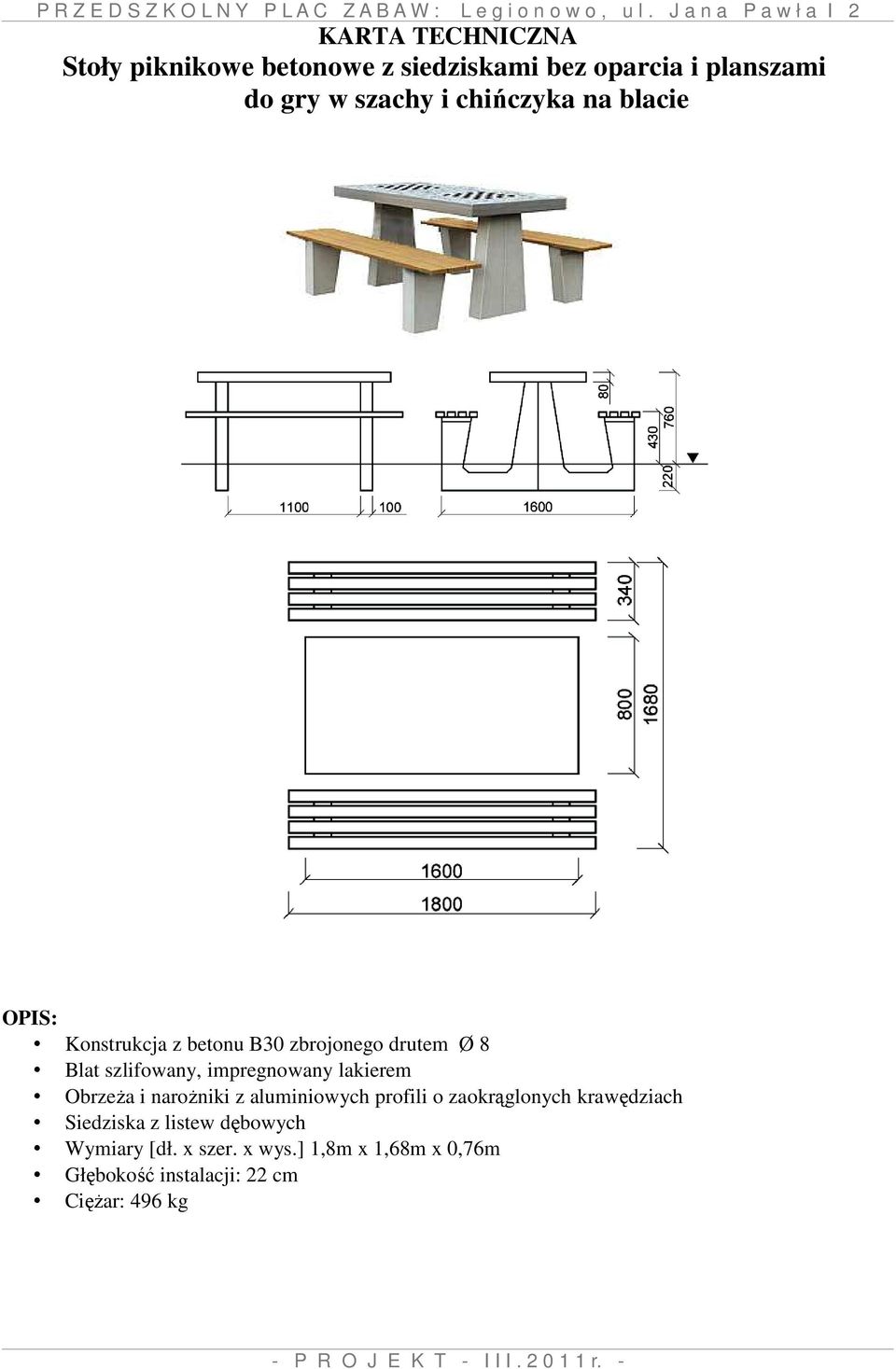

12 Stoły piknikowe betonowe z siedziskami bez oparcia i planszami do gry w szachy i chińczyka na blacie Konstrukcja z betonu B30 zbrojonego drutem Ø 8 Blat szlifowany, impregnowany lakierem Obrzeża i narożniki z aluminiowych profili o zaokrąglonych krawędziach Siedziska z listew dębowych Wymiary [dł. x szer. x wys.] 1,8m x 1,68m x 0,76m Głębokość instalacji: 22 cm Ciężar: 496 kg

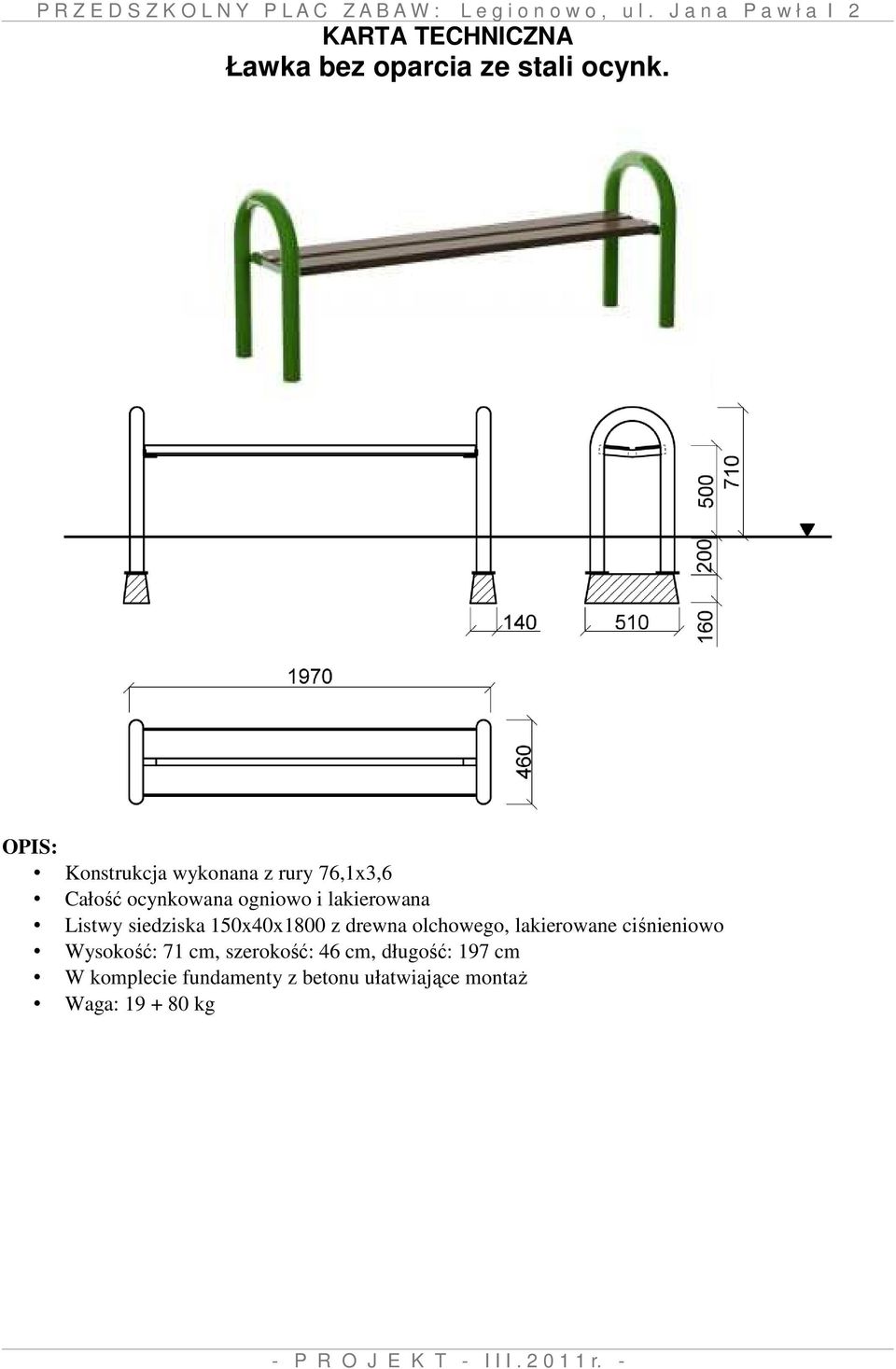

13 Ławka bez oparcia ze stali ocynk. Konstrukcja wykonana z rury 76,1x3,6 Całość ocynkowana ogniowo i lakierowana Listwy siedziska 150x40x1800 z drewna olchowego, lakierowane ciśnieniowo Wysokość: 71 cm, szerokość: 46 cm, długość: 197 cm W komplecie fundamenty z betonu ułatwiające montaż Waga: kg

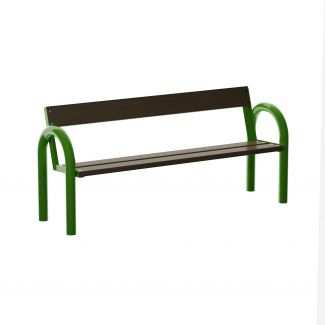

14 Ławka z oparciem ze stali ocynk. Konstrukcja z rur 76,1x3,6 Całość ocynkowana ogniowo i lakierowana Listwy siedziska i oparcia 150x40x1800 z drewna olchowego, lakierowane ciśnieniowo Wysokość: 71cm, szerokość: 46cm, długość: 197cm W komplecie fundamenty z betonu ułatwiające montaż Waga: kg

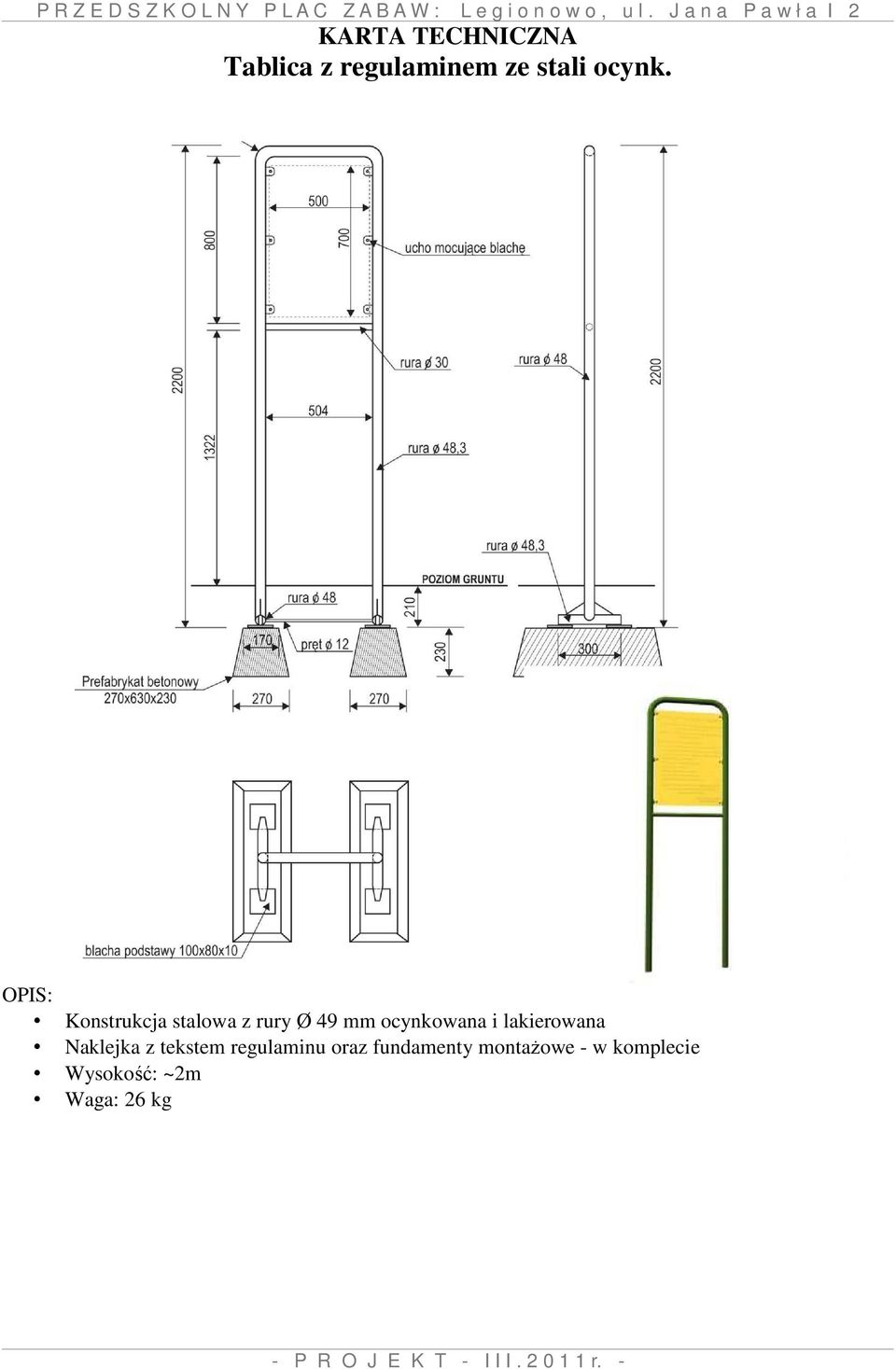

15 Tablica z regulaminem ze stali ocynk. Konstrukcja stalowa z rury Ø 49 mm ocynkowana i lakierowana Naklejka z tekstem regulaminu oraz fundamenty montażowe - w komplecie Wysokość: ~2m Waga: 26 kg

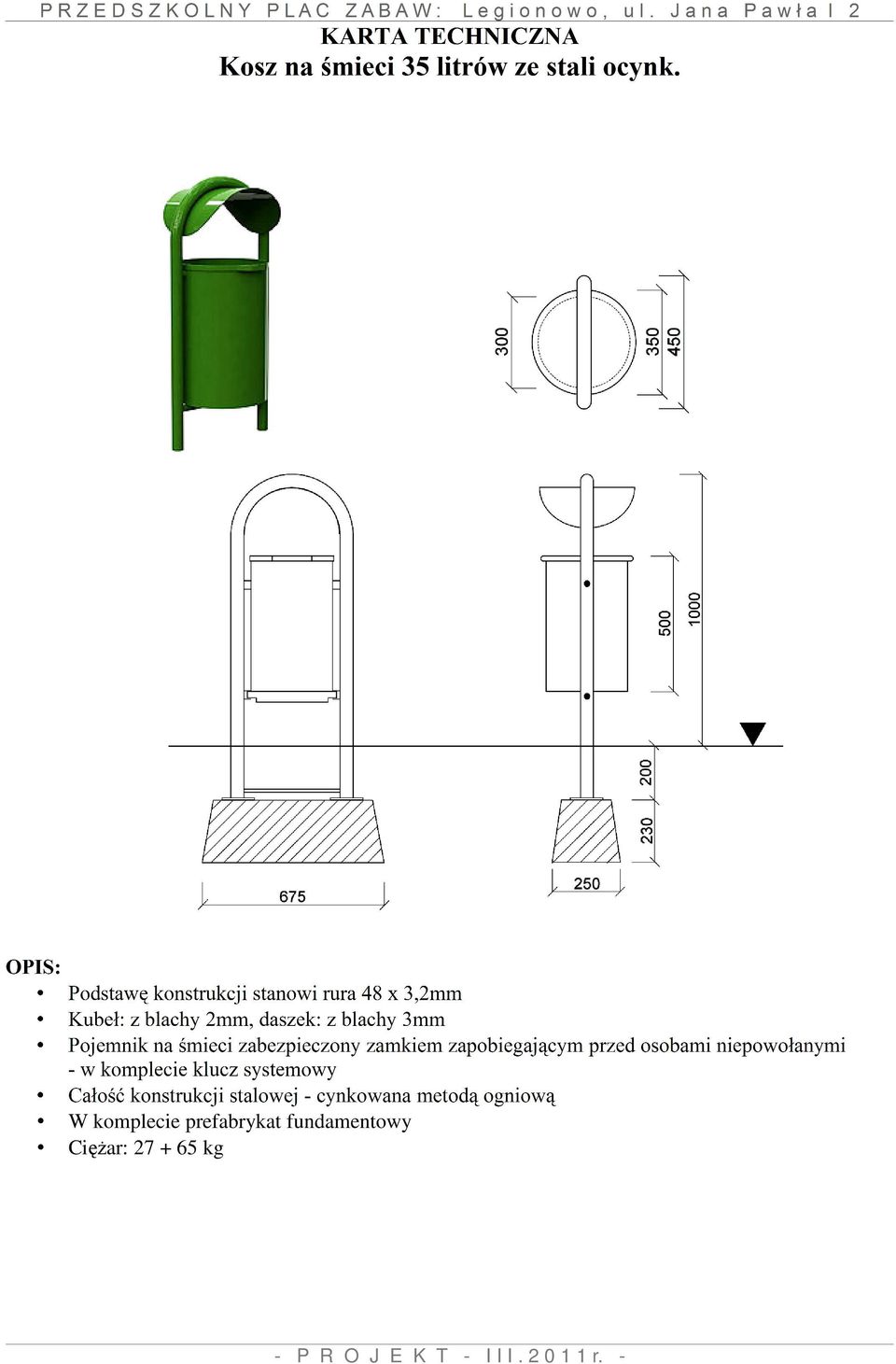

16 W komplecie prefabrykat fundamentowy Ciężar: kg
