1 Kraśnik, ul. Lubelska 115 tel./fax ; NIP: ; Regon: SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH BRANŻA BUDOWLANA ZAMIERZENIE (ZAMÓWIENIE) / OBIEKT(Y) Nazwa Montaż placu zabaw Adres Nr ewid. działki (działek) Blinów Drugi 111, Szastarka działka nr ew. 1235, ob. geod. Blinów Drugi, gm. Szastarka, pow. kraśnicki, KLASYFIKACJA ROBÓT WG WSPÓLNEGO SŁOWNIKA ZAMÓWIEŃ (CPV) KOD OPIS Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej INWESTOR (ZAMAWIAJĄCY) Imię i nazwisko lub nazwa Adres Gmina Szastarka Szastarka 121, Szastarka JEDNOSTKA PROJEKTOWANIA Nazwa Biuro Obsługi Inwestycji "PRO-INWEST" Adres Kraśnik, ul. Lubelska 115 OPRACOWAŁ, DNIA r. IMIĘ I NAZWISKO, SPECJALNOŚĆ I NR UPRAWNIEŃ ORAZ PODPIS

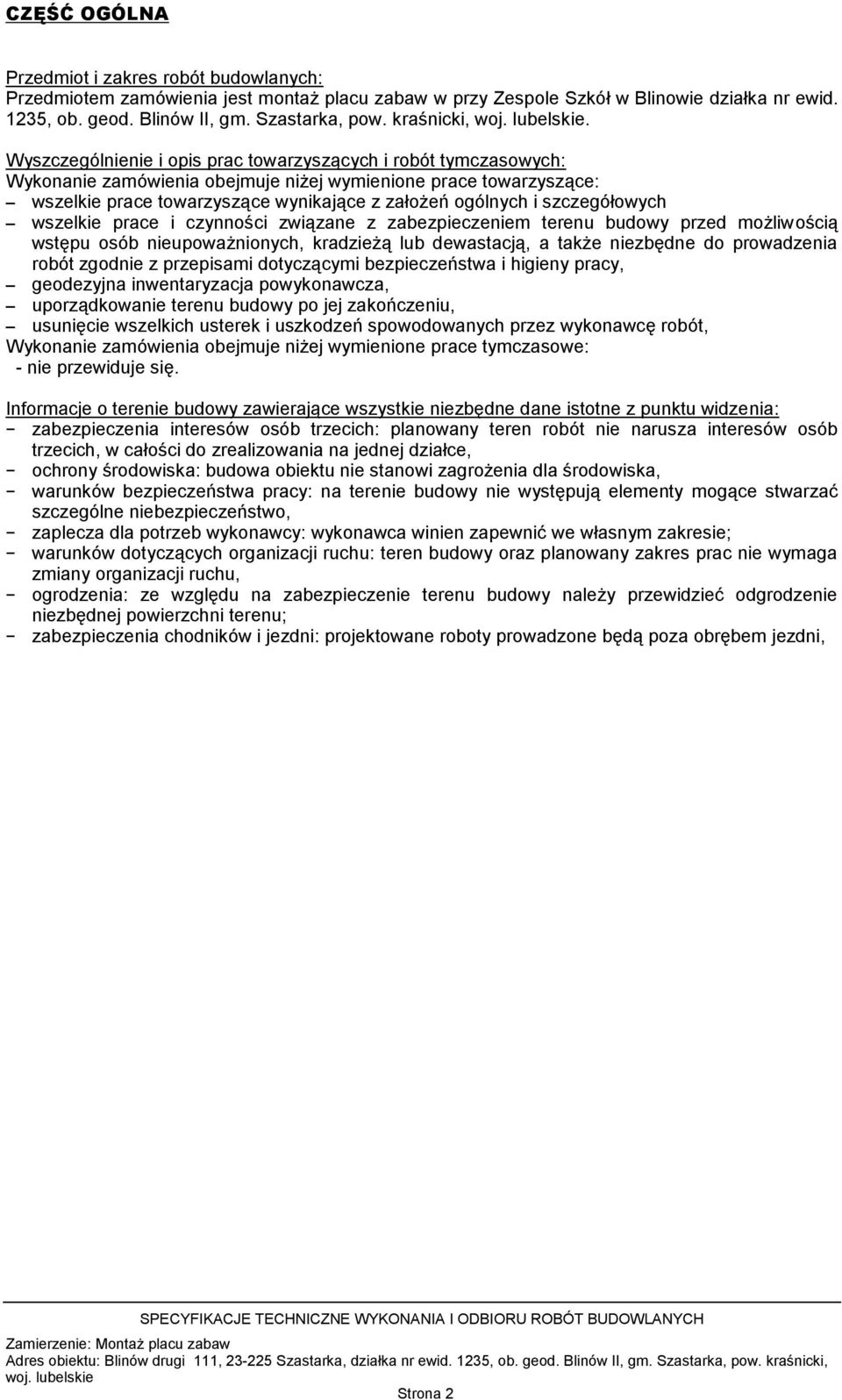

2 CZĘŚĆ OGÓLNA Przedmiot i zakres robót budowlanych: Przedmiotem zamówienia jest montaż placu zabaw w przy Zespole Szkół w Blinowie działka nr ewid. 1235, ob. geod. Blinów II, gm. Szastarka, pow. kraśnicki,. Wyszczególnienie i opis prac towarzyszących i robót tymczasowych: Wykonanie zamówienia obejmuje niżej wymienione prace towarzyszące: wszelkie prace towarzyszące wynikające z założeń ogólnych i szczegółowych wszelkie prace i czynności związane z zabezpieczeniem terenu budowy przed możliwością wstępu osób nieupoważnionych, kradzieżą lub dewastacją, a także niezbędne do prowadzenia robót zgodnie z przepisami dotyczącymi bezpieczeństwa i higieny pracy, geodezyjna inwentaryzacja powykonawcza, uporządkowanie terenu budowy po jej zakończeniu, usunięcie wszelkich usterek i uszkodzeń spowodowanych przez wykonawcę robót, Wykonanie zamówienia obejmuje niżej wymienione prace tymczasowe: - nie przewiduje się. Informacje o terenie budowy zawierające wszystkie niezbędne dane istotne z punktu widzenia: zabezpieczenia interesów osób trzecich: planowany teren robót nie narusza interesów osób trzecich, w całości do zrealizowania na jednej działce, ochrony środowiska: budowa obiektu nie stanowi zagrożenia dla środowiska, warunków bezpieczeństwa pracy: na terenie budowy nie występują elementy mogące stwarzać szczególne niebezpieczeństwo, zaplecza dla potrzeb wykonawcy: wykonawca winien zapewnić we własnym zakresie; warunków dotyczących organizacji ruchu: teren budowy oraz planowany zakres prac nie wymaga zmiany organizacji ruchu, ogrodzenia: ze względu na zabezpieczenie terenu budowy należy przewidzieć odgrodzenie niezbędnej powierzchni terenu; zabezpieczenia chodników i jezdni: projektowane roboty prowadzone będą poza obrębem jezdni, Strona 2

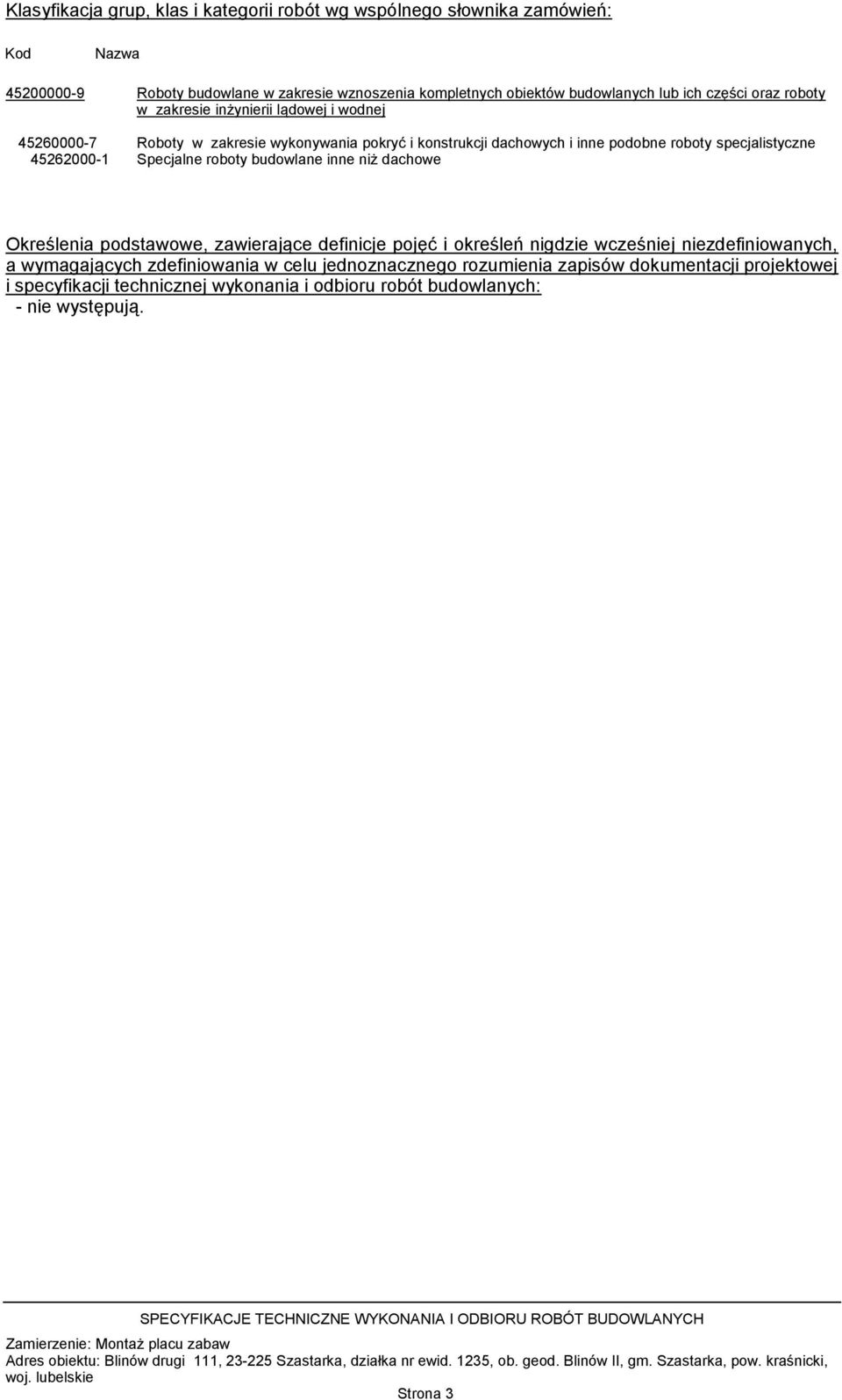

3 Klasyfikacja grup, klas i kategorii robót wg wspólnego słownika zamówień: Kod Nazwa Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej Roboty w zakresie wykonywania pokryć i konstrukcji dachowych i inne podobne roboty specjalistyczne Specjalne roboty budowlane inne niż dachowe Określenia podstawowe, zawierające definicje pojęć i określeń nigdzie wcześniej niezdefiniowanych, a wymagających zdefiniowania w celu jednoznacznego rozumienia zapisów dokumentacji projektowej i specyfikacji technicznej wykonania i odbioru robót budowlanych: - nie występują. Strona 3

4 SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH NR 1 - Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej 1 Wymagania dotyczące właściwości wyrobów budowlanych oraz niezbędne wymagania związane z ich przechowywaniem, transportem, warunkami dostawy, składowaniem i kontrolą jakości poszczególne wymagania odnosi się do postanowień norm: 1. Elementy wyposażenia placu zabaw: - ZESTAW PRZEZNACZONY DLA 12 DZIECI W WIEKU 3 DO 14 LAT (ZESTAW NR 8) a).elementy drewniane. - słupy nośne o przekroju okrągłym, z drewna sosnowego(rdzeniowego), toczonego cylindrycznie o średnicy 12cm, impregnowane próżniowo- ciśnieniowo w kolorze oliwkowym. - wałki o przekroju 6cm,z drewna bezrdzeniowego,impregnowane próżniowo- ciśnieniowo i barwione l na kolor ciemnozielony. - pozostałe elementy drewniane : wałki, półwałki, krawędziaki również impregnowane próżniowo- ciśnieniowo. b).dachy. - dachy z półwałków impregnowane próżniowo- ciśnieniowo i barwione na kolor ciemnozielony. c).zabezpieczenia. - obrzeże z rur stalowych wypełnione sklejką wodoodporną liściastą z filmem melaminowym. d).elementy stalowe takie jak: boki zjeżdżalni,poręcze, barierki, łączniki, zabezpieczone farbami proszkowymi poliestrowymi odpornymi na działanie warunków atmosferycznych. e). Ślizg zjeżdżalni ze stali nierdzewnej i kwasoodpornej. f).elementy złączne,łańcuchy ocynkowane. Pole całk. strefy bezpiecznej: 48 m2 Obwód strefy bezpieczeństwa: 29m Maksymalna wysokość upadku: 2 m -ZESTAW PRZEZNACZONY DLA 21 DZIECI W WIEKU 3 DO 14 LAT (ZESTAW ZAMEK) a).elementy drewniane. - słupy nośne o przekroju okrągłym, z drewna sosnowego(rdzeniowego), toczonego cylindrycznie o średnicy 12cm, impregnowane próżniowo- ciśnieniowo w kolorze oliwkowym i osadzone 10cm nad powierzchnią gruntu za pomocą stalowych ocynkowanych okuć kotwionym w betonowym fundamencie posadowionym min. 60cm w gruncie. - wałki o przekroju 6cm,z drewna bezrdzeniowego,impregnowane próżniowo- ciśnieniowo i barwione lazurą na kolor ciemnozielony. - pozostałe elementy drewniane : wałki, półwałki, krawędziaki również impregnowane próżniowo- ciśnieniowo. b).dachy. - dachy z półwałków impregnowane próżniowo- ciśnieniowo i barwione lazurą na kolor ciemnozielony lub - ze sklejki wodoodpornej liściastej z filmem melaminowym. c).zabezpieczenia. - obrzeże z rur stalowych wypełnione sklejką wodoodporną liściastą z filmem melaminowym. d).elementy stalowe takie jak: boki zjeżdżalni,poręcze, barierki, łączniki, zabezpieczone farbami proszkowymi poliestrowymi odpornymi na działanie warunków atmosferycznych. e). Ślizg zjeżdżalni ze stali nierdzewnej i kwasoodpornej. f).elementy złączne,łańcuchy ocynkowane. Pole całk. strefy bezpiecznej: 84m2 Obwód strefy bezpieczeństwa: 41m Maksymalna wysokość upadku: 1,3 m - HUŚTAWKA PODWÓJNA DREWNIANA Nogi i belka huśtawki wykonane z drewna rdzeniowego impregnowanego próżniowo-ciśnieniowo. Słupy osadzone 10cm nad powierzchnią gruntu za pomocą stalowych okuć kotwionych na betonowym fundamencie min 60cm w gruncie. Siedziska gumowe z atestem. Łańcuchy zawiesi siedzisk i elementy złączne ocynkowane. Łby elementów złącznych osłonięte plastikowymi korkami. Pole całk. strefy bezpiecznej: 31m2 Obwód strefy bezpieczeństwa:23m Maksymalna wysokość upadku: 1,3 m Strona 4

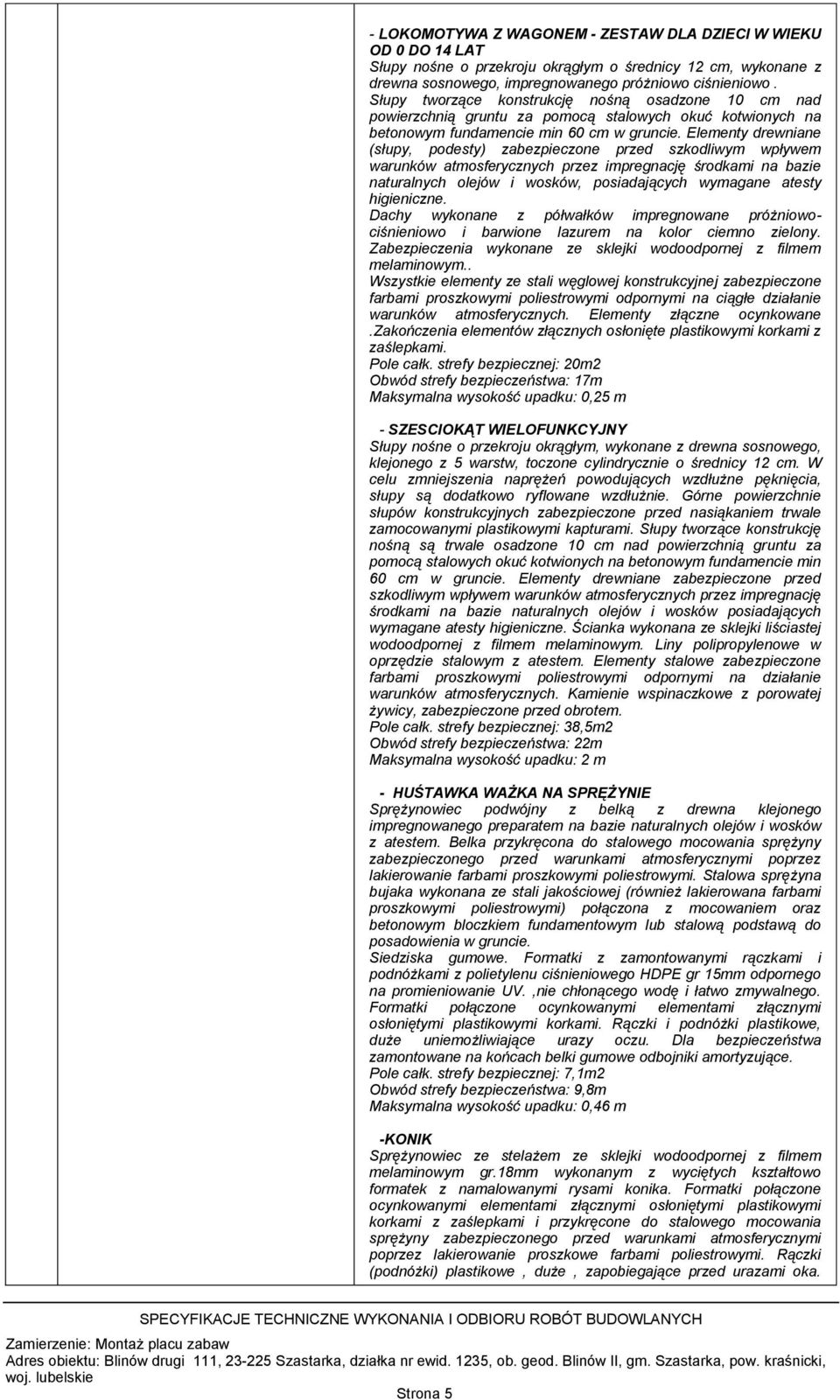

5 - LOKOMOTYWA Z WAGONEM - ZESTAW DLA DZIECI W WIEKU OD 0 DO 14 LAT Słupy nośne o przekroju okrągłym o średnicy 12 cm, wykonane z drewna sosnowego, impregnowanego próżniowo ciśnieniowo. Słupy tworzące konstrukcję nośną osadzone 10 cm nad powierzchnią gruntu za pomocą stalowych okuć kotwionych na betonowym fundamencie min 60 cm w gruncie. Elementy drewniane (słupy, podesty) zabezpieczone przed szkodliwym wpływem warunków atmosferycznych przez impregnację środkami na bazie naturalnych olejów i wosków, posiadających wymagane atesty higieniczne. Dachy wykonane z półwałków impregnowane próżniowociśnieniowo i barwione lazurem na kolor ciemno zielony. Zabezpieczenia wykonane ze sklejki wodoodpornej z filmem melaminowym.. Wszystkie elementy ze stali węglowej konstrukcyjnej zabezpieczone farbami proszkowymi poliestrowymi odpornymi na ciągłe działanie warunków atmosferycznych. Elementy złączne ocynkowane.zakończenia elementów złącznych osłonięte plastikowymi korkami z zaślepkami. Pole całk. strefy bezpiecznej: 20m2 Obwód strefy bezpieczeństwa: 17m Maksymalna wysokość upadku: 0,25 m - SZESCIOKĄT WIELOFUNKCYJNY Słupy nośne o przekroju okrągłym, wykonane z drewna sosnowego, klejonego z 5 warstw, toczone cylindrycznie o średnicy 12 cm. W celu zmniejszenia naprężeń powodujących wzdłużne pęknięcia, słupy są dodatkowo ryflowane wzdłużnie. Górne powierzchnie słupów konstrukcyjnych zabezpieczone przed nasiąkaniem trwale zamocowanymi plastikowymi kapturami. Słupy tworzące konstrukcję nośną są trwale osadzone 10 cm nad powierzchnią gruntu za pomocą stalowych okuć kotwionych na betonowym fundamencie min 60 cm w gruncie. Elementy drewniane zabezpieczone przed szkodliwym wpływem warunków atmosferycznych przez impregnację środkami na bazie naturalnych olejów i wosków posiadających wymagane atesty higieniczne. Ścianka wykonana ze sklejki liściastej wodoodpornej z filmem melaminowym. Liny polipropylenowe w oprzędzie stalowym z atestem. Elementy stalowe zabezpieczone farbami proszkowymi poliestrowymi odpornymi na działanie warunków atmosferycznych. Kamienie wspinaczkowe z porowatej żywicy, zabezpieczone przed obrotem. Pole całk. strefy bezpiecznej: 38,5m2 Obwód strefy bezpieczeństwa: 22m Maksymalna wysokość upadku: 2 m - HUŚTAWKA WAŻKA NA SPRĘŻYNIE Sprężynowiec podwójny z belką z drewna klejonego impregnowanego preparatem na bazie naturalnych olejów i wosków z atestem. Belka przykręcona do stalowego mocowania sprężyny zabezpieczonego przed warunkami atmosferycznymi poprzez lakierowanie farbami proszkowymi poliestrowymi. Stalowa sprężyna bujaka wykonana ze stali jakościowej (również lakierowana farbami proszkowymi poliestrowymi) połączona z mocowaniem oraz betonowym bloczkiem fundamentowym lub stalową podstawą do posadowienia w gruncie. Siedziska gumowe. Formatki z zamontowanymi rączkami i podnóżkami z polietylenu ciśnieniowego HDPE gr 15mm odpornego na promieniowanie UV.,nie chłonącego wodę i łatwo zmywalnego. Formatki połączone ocynkowanymi elementami złącznymi osłoniętymi plastikowymi korkami. Rączki i podnóżki plastikowe, duże uniemożliwiające urazy oczu. Dla bezpieczeństwa zamontowane na końcach belki gumowe odbojniki amortyzujące. Pole całk. strefy bezpiecznej: 7,1m2 Obwód strefy bezpieczeństwa: 9,8m Maksymalna wysokość upadku: 0,46 m -KONIK Sprężynowiec ze stelażem ze sklejki wodoodpornej z filmem melaminowym gr.18mm wykonanym z wyciętych kształtowo formatek z namalowanymi rysami konika. Formatki połączone ocynkowanymi elementami złącznymi osłoniętymi plastikowymi korkami z zaślepkami i przykręcone do stalowego mocowania sprężyny zabezpieczonego przed warunkami atmosferycznymi poprzez lakierowanie proszkowe farbami poliestrowymi. Rączki (podnóżki) plastikowe, duże, zapobiegające przed urazami oka. Strona 5

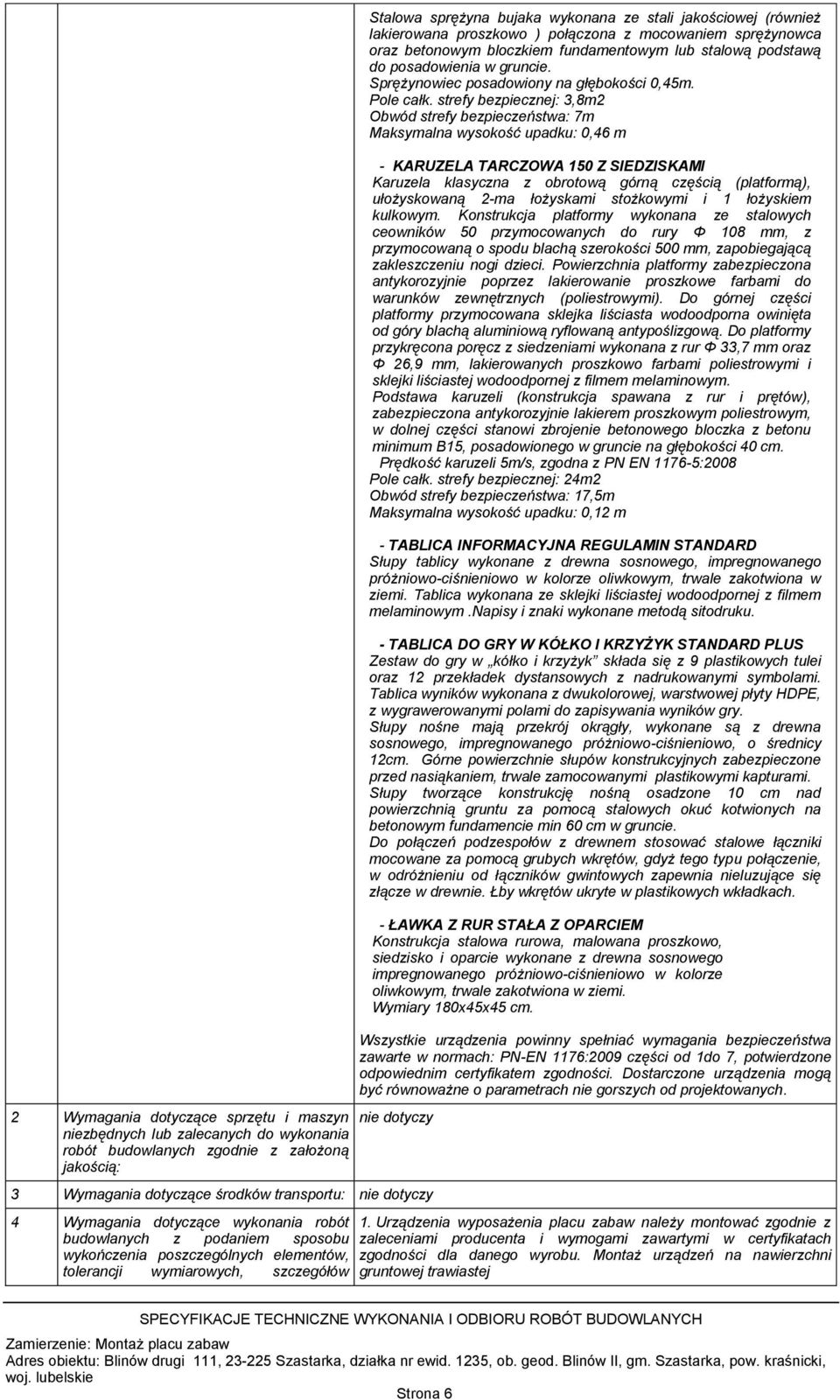

6 2 Wymagania dotyczące sprzętu i maszyn niezbędnych lub zalecanych do wykonania robót budowlanych zgodnie z założoną jakością: Stalowa sprężyna bujaka wykonana ze stali jakościowej (również lakierowana proszkowo ) połączona z mocowaniem sprężynowca oraz betonowym bloczkiem fundamentowym lub stalową podstawą do posadowienia w gruncie. Sprężynowiec posadowiony na głębokości 0,45m. Pole całk. strefy bezpiecznej: 3,8m2 Obwód strefy bezpieczeństwa: 7m Maksymalna wysokość upadku: 0,46 m - KARUZELA TARCZOWA 150 Z SIEDZISKAMI Karuzela klasyczna z obrotową górną częścią (platformą), ułożyskowaną 2-ma łożyskami stożkowymi i 1 łożyskiem kulkowym. Konstrukcja platformy wykonana ze stalowych ceowników 50 przymocowanych do rury Φ 108 mm, z przymocowaną o spodu blachą szerokości 500 mm, zapobiegającą zakleszczeniu nogi dzieci. Powierzchnia platformy zabezpieczona antykorozyjnie poprzez lakierowanie proszkowe farbami do warunków zewnętrznych (poliestrowymi). Do górnej części platformy przymocowana sklejka liściasta wodoodporna owinięta od góry blachą aluminiową ryflowaną antypoślizgową. Do platformy przykręcona poręcz z siedzeniami wykonana z rur Φ 33,7 mm oraz Φ 26,9 mm, lakierowanych proszkowo farbami poliestrowymi i sklejki liściastej wodoodpornej z filmem melaminowym. Podstawa karuzeli (konstrukcja spawana z rur i prętów), zabezpieczona antykorozyjnie lakierem proszkowym poliestrowym, w dolnej części stanowi zbrojenie betonowego bloczka z betonu minimum B15, posadowionego w gruncie na głębokości 40 cm. Prędkość karuzeli 5m/s, zgodna z PN EN :2008 Pole całk. strefy bezpiecznej: 24m2 Obwód strefy bezpieczeństwa: 17,5m Maksymalna wysokość upadku: 0,12 m - TABLICA INFORMACYJNA REGULAMIN STANDARD Słupy tablicy wykonane z drewna sosnowego, impregnowanego próżniowo-ciśnieniowo w kolorze oliwkowym, trwale zakotwiona w ziemi. Tablica wykonana ze sklejki liściastej wodoodpornej z filmem melaminowym.napisy i znaki wykonane metodą sitodruku. - TABLICA DO GRY W KÓŁKO I KRZYŻYK STANDARD PLUS Zestaw do gry w kółko i krzyżyk składa się z 9 plastikowych tulei oraz 12 przekładek dystansowych z nadrukowanymi symbolami. Tablica wyników wykonana z dwukolorowej, warstwowej płyty HDPE, z wygrawerowanymi polami do zapisywania wyników gry. Słupy nośne mają przekrój okrągły, wykonane są z drewna sosnowego, impregnowanego próżniowo-ciśnieniowo, o średnicy 12cm. Górne powierzchnie słupów konstrukcyjnych zabezpieczone przed nasiąkaniem, trwale zamocowanymi plastikowymi kapturami. Słupy tworzące konstrukcję nośną osadzone 10 cm nad powierzchnią gruntu za pomocą stalowych okuć kotwionych na betonowym fundamencie min 60 cm w gruncie. Do połączeń podzespołów z drewnem stosować stalowe łączniki mocowane za pomocą grubych wkrętów, gdyż tego typu połączenie, w odróżnieniu od łączników gwintowych zapewnia nieluzujące się złącze w drewnie. Łby wkrętów ukryte w plastikowych wkładkach. - ŁAWKA Z RUR STAŁA Z OPARCIEM Konstrukcja stalowa rurowa, malowana proszkowo, siedzisko i oparcie wykonane z drewna sosnowego impregnowanego próżniowo-ciśnieniowo w kolorze oliwkowym, trwale zakotwiona w ziemi. Wymiary 180x45x45 cm. Wszystkie urządzenia powinny spełniać wymagania bezpieczeństwa zawarte w normach: PN-EN 1176:2009 części od 1do 7, potwierdzone odpowiednim certyfikatem zgodności. Dostarczone urządzenia mogą być równoważne o parametrach nie gorszych od projektowanych. nie dotyczy 3 Wymagania dotyczące środków transportu: nie dotyczy 4 Wymagania dotyczące wykonania robót budowlanych z podaniem sposobu wykończenia poszczególnych elementów, tolerancji wymiarowych, szczegółów 1. Urządzenia wyposażenia placu zabaw należy montować zgodnie z zaleceniami producenta i wymogami zawartymi w certyfikatach zgodności dla danego wyrobu. Montaż urządzeń na nawierzchni gruntowej trawiastej Strona 6

7 technologicznych oraz niezbędne informacje dotyczące odcinków robót budowlanych, przerw i ograniczeń, a także wymagania specjalne: 5 Opis działań związanych z kontrolą, badaniami oraz odbiorem wyrobów i robót budowlanych w nawiązaniu do dokumentów odniesienia: 6 Wymagania dotyczące przedmiaru i obmiaru robót: Warunkiem odbioru robót będzie dostarczenie przez wykonawcę deklaracji lub certyfikatu zgodności z dokumentem odniesienia (PN-EN 1176:2009 części od 1do 7) na wbudowane wyroby i urządzenia. Sposób wykonania, zakres i forma zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalnoużytkowego. 7 Opis sposobu odbioru robót budowlanych: Odbiór robót nastąpi po wykonaniu wszystkich robót objętych niniejszą specyfikacją w ramach zamówienia, przez inspektora nadzoru inwestorskiego lub osoby upoważnionej przez zamawiającego. Odbiór ten będzie warunkował rozpoczęcie dalszych robót budowlanych wykończeniowych. Warunkiem odbioru robót będzie również dostarczenie przez wykonawcę deklaracji zgodności z dokumentem odniesienia (właściwą normą lub aprobatą techniczną) na wbudowane wyroby i urządzenia. 8 Opis sposobu rozliczenia robót tymczasowych i prac towarzyszących: 9 Dokumenty odniesienia dokumenty będące podstawą do wykonania robót budowlanych, w tym wszystkie elementy dokumentacji projektowej, normy, aprobaty techniczne oraz inne dokumenty i ustalenia techniczne: Roboty tymczasowe i prace towarzyszące należy uwzględnić przy wycenach pozycji przedmiaru robót. 1. Dokumentacja techniczna w całości wraz z przedmiarem robót 2. Niniejsze specyfikacje techniczne wykonania i odbioru robót budowlanych. 3. Normy przywołane w powyższej specyfikacji. Strona 7
