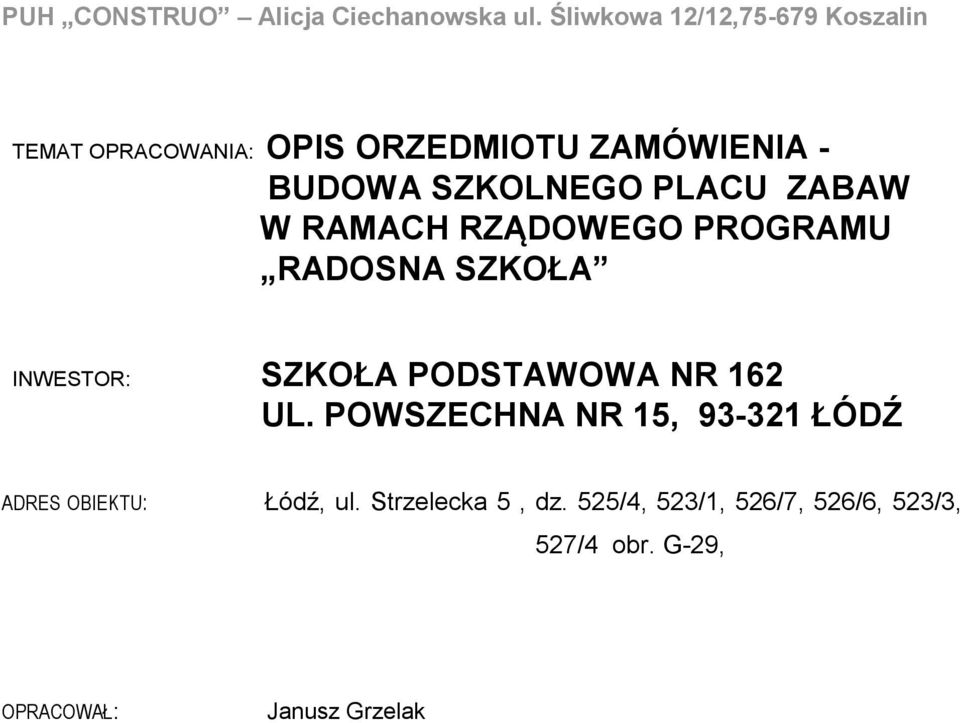

1 TEMAT OPRACOWANIA: OPIS ORZEDMIOTU ZAMÓWIENIA - BUDOWA SZKOLNEGO PLACU ZABAW W RAMACH RZĄDOWEGO PROGRAMU RADOSNA SZKOŁA INWESTOR: SZKOŁA PODSTAWOWA NR 162 UL. POWSZECHNA NR 15, ŁÓDŹ ADRES OBIEKTU: Łódź, ul. Strzelecka 5, dz. 525/4, 523/1, 526/7, 526/6, 523/3, 527/4 obr. G-29, OPRACOWAŁ: Janusz Grzelak

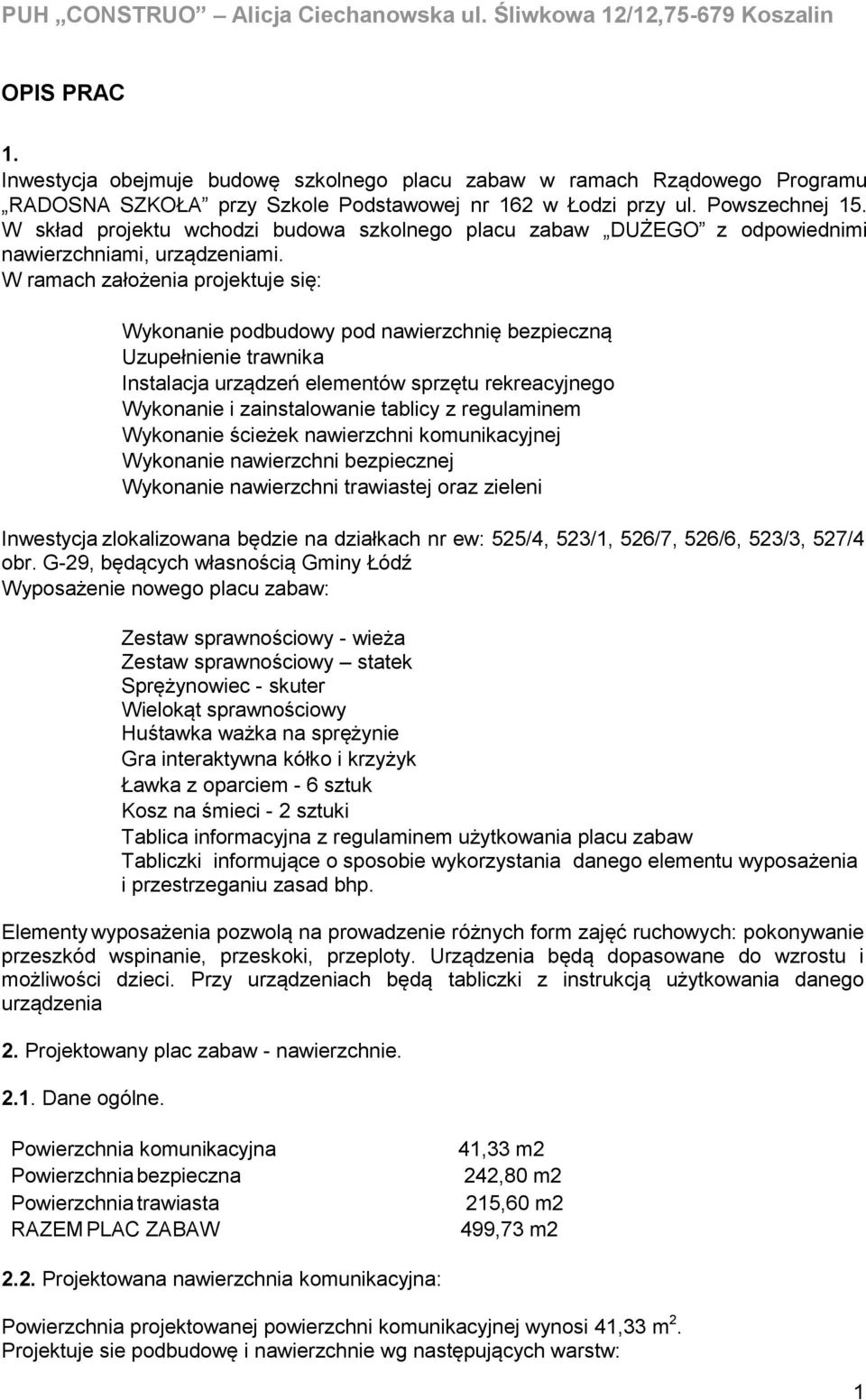

2 OPIS PRAC 1. Inwestycja obejmuje budowę szkolnego placu zabaw w ramach Rządowego Programu RADOSNA SZKOŁA przy Szkole Podstawowej nr 162 w Łodzi przy ul. Powszechnej 15. W skład projektu wchodzi budowa szkolnego placu zabaw DUŻEGO z odpowiednimi nawierzchniami, urządzeniami. W ramach założenia projektuje się: Wykonanie podbudowy pod nawierzchnię bezpieczną Uzupełnienie trawnika Instalacja urządzeń elementów sprzętu rekreacyjnego Wykonanie i zainstalowanie tablicy z regulaminem Wykonanie ścieżek nawierzchni komunikacyjnej Wykonanie nawierzchni bezpiecznej Wykonanie nawierzchni trawiastej oraz zieleni Inwestycja zlokalizowana będzie na działkach nr ew: 525/4, 523/1, 526/7, 526/6, 523/3, 527/4 obr. G-29, będących własnością Gminy Łódź Wyposażenie nowego placu zabaw: Zestaw sprawnościowy - wieża Zestaw sprawnościowy statek Sprężynowiec - skuter Wielokąt sprawnościowy Huśtawka ważka na sprężynie Gra interaktywna kółko i krzyżyk Ławka z oparciem - 6 sztuk Kosz na śmieci - 2 sztuki Tablica informacyjna z regulaminem użytkowania placu zabaw Tabliczki informujące o sposobie wykorzystania danego elementu wyposażenia i przestrzeganiu zasad bhp. Elementy wyposażenia pozwolą na prowadzenie różnych form zajęć ruchowych: pokonywanie przeszkód wspinanie, przeskoki, przeploty. Urządzenia będą dopasowane do wzrostu i możliwości dzieci. Przy urządzeniach będą tabliczki z instrukcją użytkowania danego urządzenia 2. Projektowany plac zabaw - nawierzchnie Dane ogólne. Powierzchnia komunikacyjna Powierzchnia bezpieczna Powierzchnia trawiasta RAZEM PLAC ZABAW 41,33 m2 242,80 m2 215,60 m2 499,73 m Projektowana nawierzchnia komunikacyjna: Powierzchnia projektowanej powierzchni komunikacyjnej wynosi 41,33 m 2. Projektuje sie podbudowę i nawierzchnie wg następujących warstw: 1

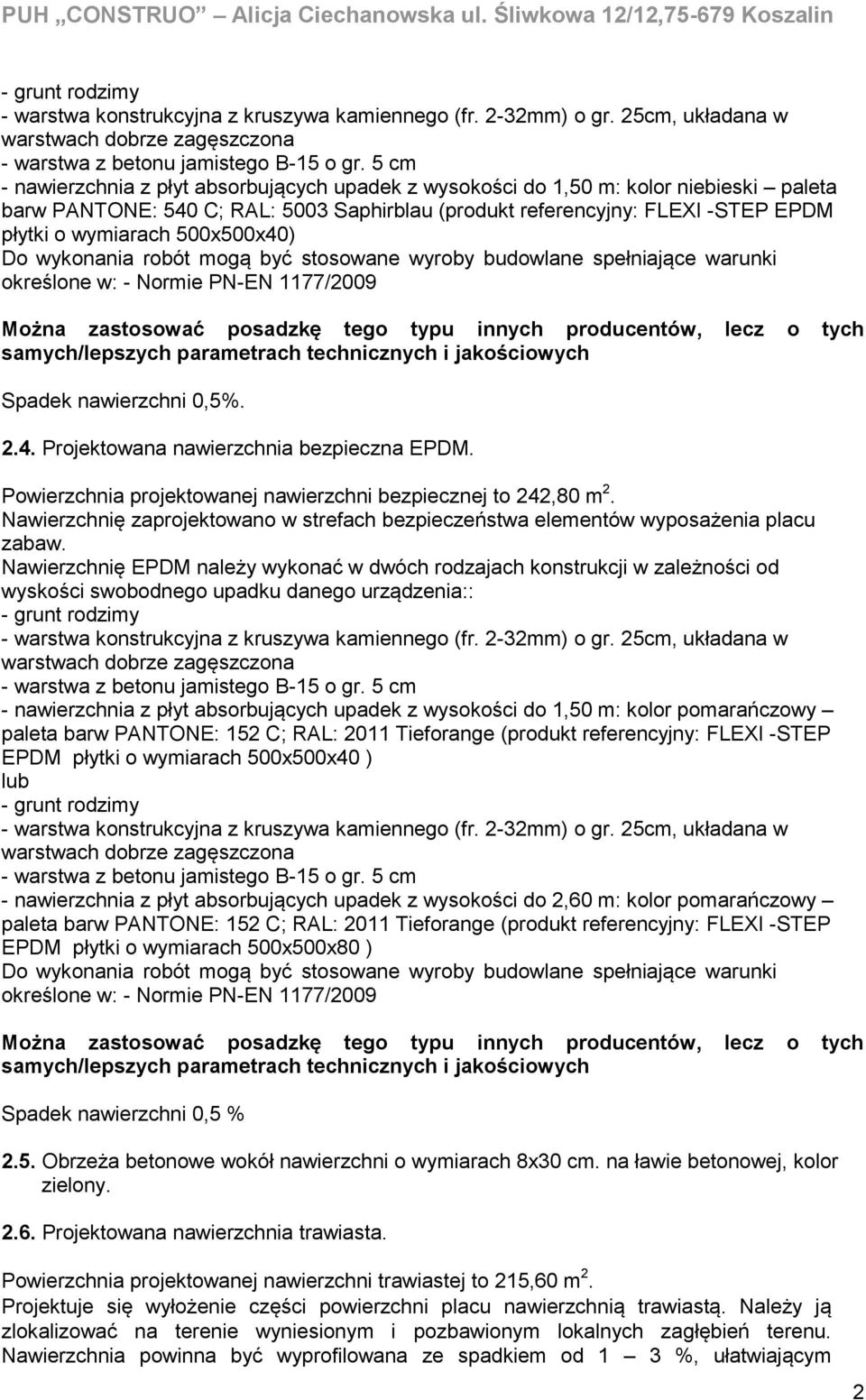

3 - grunt rodzimy - warstwa konstrukcyjna z kruszywa kamiennego (fr. 2-32mm) o gr. 25cm, układana w warstwach dobrze zagęszczona - warstwa z betonu jamistego B-15 o gr. 5 cm - nawierzchnia z płyt absorbujących upadek z wysokości do 1,50 m: kolor niebieski paleta barw PANTONE: 540 C; RAL: 5003 Saphirblau (produkt referencyjny: FLEXI -STEP EPDM płytki o wymiarach 500x500x40) Do wykonania robót mogą być stosowane wyroby budowlane spełniające warunki określone w: - Normie PN-EN 1177/2009 Można zastosować posadzkę tego typu innych producentów, lecz o tych samych/lepszych parametrach technicznych i jakościowych Spadek nawierzchni 0,5% Projektowana nawierzchnia bezpieczna EPDM. Powierzchnia projektowanej nawierzchni bezpiecznej to 242,80 m 2. Nawierzchnię zaprojektowano w strefach bezpieczeństwa elementów wyposażenia placu zabaw. Nawierzchnię EPDM należy wykonać w dwóch rodzajach konstrukcji w zależności od wyskości swobodnego upadku danego urządzenia:: - grunt rodzimy - warstwa konstrukcyjna z kruszywa kamiennego (fr. 2-32mm) o gr. 25cm, układana w warstwach dobrze zagęszczona - warstwa z betonu jamistego B-15 o gr. 5 cm - nawierzchnia z płyt absorbujących upadek z wysokości do 1,50 m: kolor pomarańczowy paleta barw PANTONE: 152 C; RAL: 2011 Tieforange (produkt referencyjny: FLEXI -STEP EPDM płytki o wymiarach 500x500x40 ) lub - grunt rodzimy - warstwa konstrukcyjna z kruszywa kamiennego (fr. 2-32mm) o gr. 25cm, układana w warstwach dobrze zagęszczona - warstwa z betonu jamistego B-15 o gr. 5 cm - nawierzchnia z płyt absorbujących upadek z wysokości do 2,60 m: kolor pomarańczowy paleta barw PANTONE: 152 C; RAL: 2011 Tieforange (produkt referencyjny: FLEXI -STEP EPDM płytki o wymiarach 500x500x80 ) Do wykonania robót mogą być stosowane wyroby budowlane spełniające warunki określone w: - Normie PN-EN 1177/2009 Można zastosować posadzkę tego typu innych producentów, lecz o tych samych/lepszych parametrach technicznych i jakościowych Spadek nawierzchni 0,5 % 2.5. Obrzeża betonowe wokół nawierzchni o wymiarach 8x30 cm. na ławie betonowej, kolor zielony Projektowana nawierzchnia trawiasta. Powierzchnia projektowanej nawierzchni trawiastej to 215,60 m 2. Projektuje się wyłożenie części powierzchni placu nawierzchnią trawiastą. Należy ją zlokalizować na terenie wyniesionym i pozbawionym lokalnych zagłębień terenu. Nawierzchnia powinna być wyprofilowana ze spadkiem od 1 3 %, ułatwiającym 2

4 powierzchniowy odpływ wody. Przed założeniem trawnika należy odpowiednio przygotować teren (usunięcie kamieni, śmieci, korzeni itp.). Po przekopaniu terenu na głębokość szpadla (w przypadku mało urodzajnej ziemi), należy zastosować 10 centymetrową warstwę kompostu, mieszając go z ziemią. Następnie teren pod ułożenie darni z rolki lub zasiew trawy należy ograniczyć obrzeżem oraz wyrównać. 3. Projektowane wyposażenie placu zabaw ZESTAW SPRAWNOŚCIOWY - WIEŻA Wielofunkcyjny zestaw sprawnościowy dla dzieci w wieku od 3 do 14 lat dla 9 użytkowników. W skład zestawu wchodzą:, wieża z dachem dwuspadowym, platforma kwadratowa, platforma trójkątna, zjeżdżalnia głęboka, wejście spiralne, wejście łukowe, podest kwadratowy, wejściówka, 3 zabezpieczenia z aplikacją, 1 stopień, rurka nad zjeżdżalnią,. Elementy konstrukcyjne zestawu słupy o średnicy 120 mm, wykonane są z drewna klejonego wzdłużnie, z czterema wzdłużnymi ryflami. Drewno zabezpieczone jest przed wpływem warunków atmosferycznych przez dwukrotne malowanie preparatem na bazie olejów naturalnych. Słupy posadowione są na metalowych okuciach z prefabrykowanym bloczkiem betonowym. Powierzchnia czołowa słupa zabezpieczona jest plastikowym kapturkiem eliminującym wchłanianie wilgoci. Elementy stalowe wykonane są ze stali węglowej konstrukcyjnej pokrytej elektrostatycznie farbą proszkową poliestrową. Dachy, zabezpieczenia, ścianki wykonane są z polietylenowych płyt HDPE barwionych w masie. Wszystkie elementy ze stali węglowej konstrukcyjnej, takie jak: drabinki, poręcze, uchwyty, pomosty, okucia, bariery, zabezpieczone farbami proszkowymi poliestrowymi odpornymi na ciągłe działanie warunków atmosferycznych. Do połączeń podzespołów z drewnem stosujemy stalowe łączniki mocowane za pomocą grubych wkrętów, gdyż tego typu połączenie, w odróżnieniu od łączników gwintowych zapewnia nieluzujące się złącze w drewnie. Urządzenie musi być zbadane i zatwierdzone zgodnie z normami europejskimi EN do oraz EN Urządzenie wraz ze strefami bezpieczeństwa zajmuje powierzchnię 36,00 m 2. Wysokość swobodnego upadku: 1,37 m. (Produkt referencyjny: NOVUM, Wieża 11, nr katalogowy W.11) Rzuty i widok urządzenia: 3

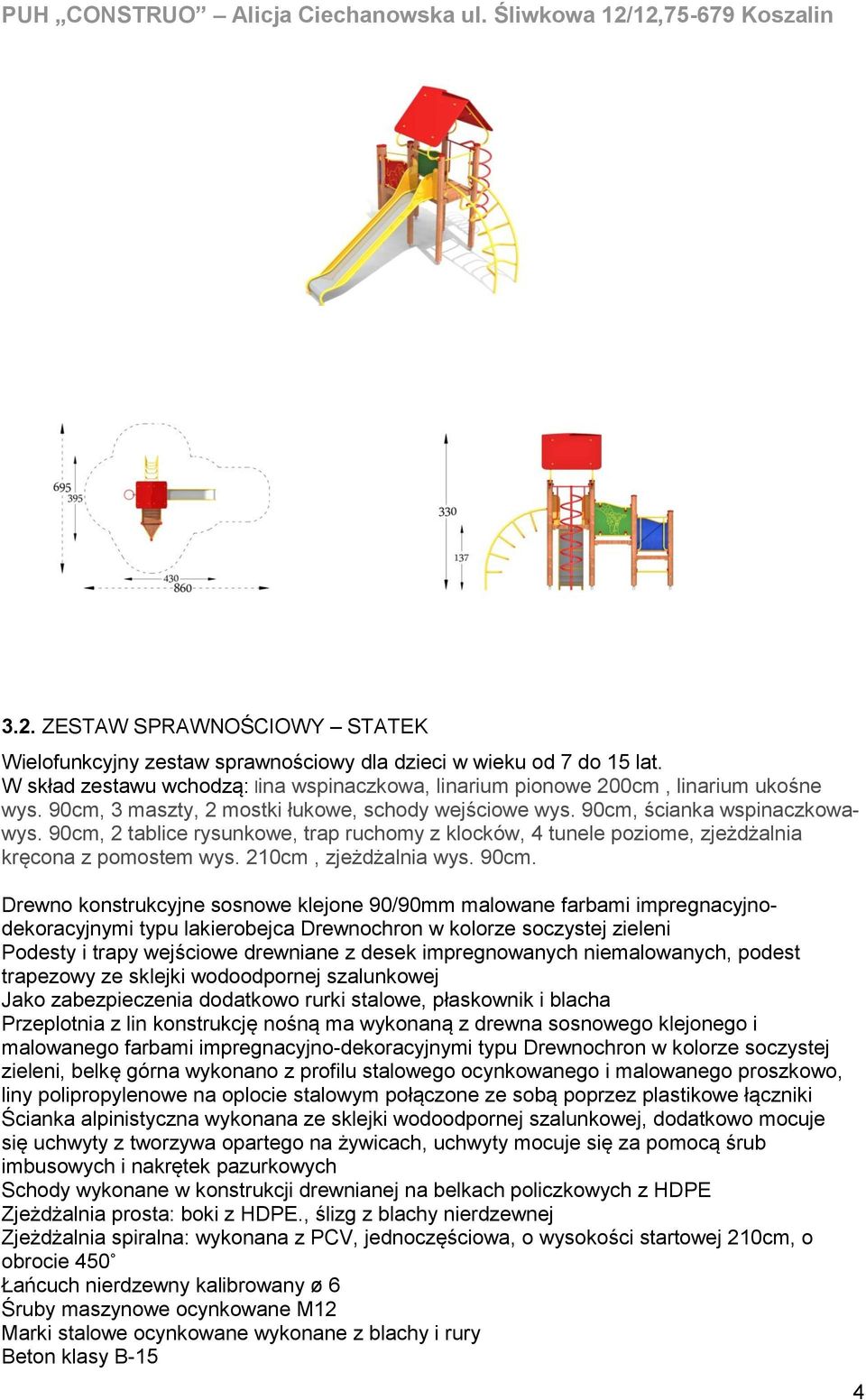

5 3.2. ZESTAW SPRAWNOŚCIOWY STATEK Wielofunkcyjny zestaw sprawnościowy dla dzieci w wieku od 7 do 15 lat. W skład zestawu wchodzą: lina wspinaczkowa, linarium pionowe 200cm, linarium ukośne wys. 90cm, 3 maszty, 2 mostki łukowe, schody wejściowe wys. 90cm, ścianka wspinaczkowawys. 90cm, 2 tablice rysunkowe, trap ruchomy z klocków, 4 tunele poziome, zjeżdżalnia kręcona z pomostem wys. 210cm, zjeżdżalnia wys. 90cm. Drewno konstrukcyjne sosnowe klejone 90/90mm malowane farbami impregnacyjnodekoracyjnymi typu lakierobejca Drewnochron w kolorze soczystej zieleni Podesty i trapy wejściowe drewniane z desek impregnowanych niemalowanych, podest trapezowy ze sklejki wodoodpornej szalunkowej Jako zabezpieczenia dodatkowo rurki stalowe, płaskownik i blacha Przeplotnia z lin konstrukcję nośną ma wykonaną z drewna sosnowego klejonego i malowanego farbami impregnacyjno-dekoracyjnymi typu Drewnochron w kolorze soczystej zieleni, belkę górna wykonano z profilu stalowego ocynkowanego i malowanego proszkowo, liny polipropylenowe na oplocie stalowym połączone ze sobą poprzez plastikowe łączniki Ścianka alpinistyczna wykonana ze sklejki wodoodpornej szalunkowej, dodatkowo mocuje się uchwyty z tworzywa opartego na żywicach, uchwyty mocuje się za pomocą śrub imbusowych i nakrętek pazurkowych Schody wykonane w konstrukcji drewnianej na belkach policzkowych z HDPE Zjeżdżalnia prosta: boki z HDPE., ślizg z blachy nierdzewnej Zjeżdżalnia spiralna: wykonana z PCV, jednoczęściowa, o wysokości startowej 210cm, o obrocie 450 Łańcuch nierdzewny kalibrowany ø 6 Śruby maszynowe ocynkowane M12 Marki stalowe ocynkowane wykonane z blachy i rury Beton klasy B-15 4

6 Stal zabezpieczona przez odtłuszczenie i cynkowanie kąpielowe Drewno malowane farbą impregnacyjno-dekoracyjną typu Drewnochron Nakrętki zakryte zaślepkami z tworzywa Urządzenie wraz ze strefami bezpieczeństwa zajmuje powierzchnię 114,02 m 2. Wysokość swobodnego upadku: 1,85 m. (Produkt referencyjny: SATERNUS, Zestaw Statek, nr katalogowy 30042) Widok i rzuty urządzenia: 3.3. WIELOKĄT SPRAWNOŚCIOWY Drewno konstrukcyjne sosnowe klejone 90/90mm malowane farbami impregnacyjnodekoracyjnymi typu lakierobejca Drewnochron w kolorze soczystej zieleni Liny polipropylenowe na oplocie stalowym połączone ze sobą poprzez plastikowe łączniki Jako zabezpieczenia dodatkowo rurki stalowe, profil zamknięty Przeplotnia pozioma pajęczyna wykonana jest z rurki i mocowana do elementów pionowych za pomocą blach Rury stalowe ocynkowane i malowane dodatkowo proszkowo Śruby zamkowe ocynkowane M12 Marki stalowe ocynkowane wykonane z blachy i rura Stopy stalowe z blachy zgodnie z dokumentacją urządzenia Beton klasy B-15 Stal zabezpieczona przez odtłuszczenie i cynkowanie kąpielowe, dodatkowo malowana proszkowo Drewno malowane farbą impregnacyjno-dekoracyjną typu Drewnochron lub Drewkorn Nakrętki zakryte zaślepkami z tworzywa 5

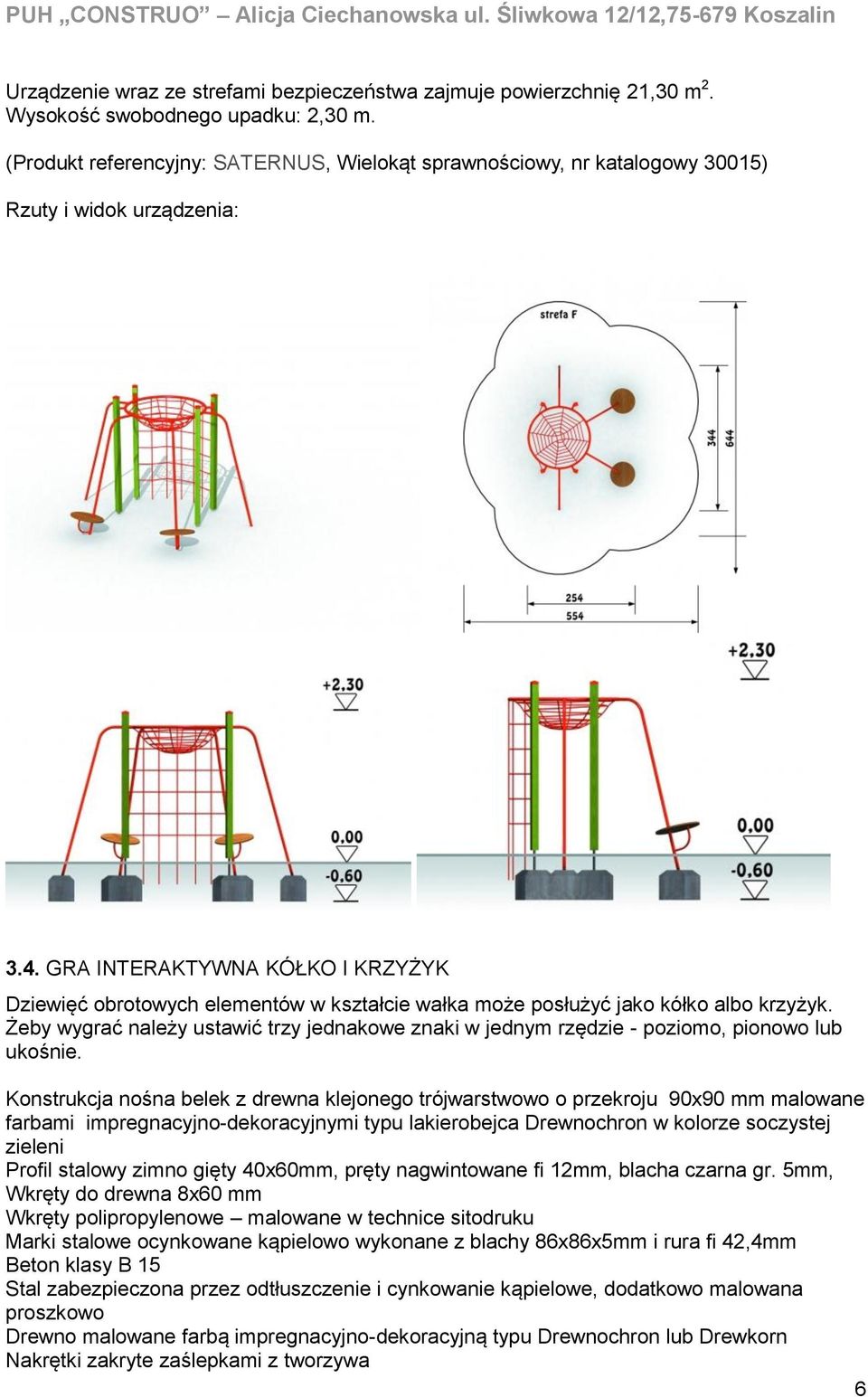

7 Urządzenie wraz ze strefami bezpieczeństwa zajmuje powierzchnię 21,30 m 2. Wysokość swobodnego upadku: 2,30 m. (Produkt referencyjny: SATERNUS, Wielokąt sprawnościowy, nr katalogowy 30015) Rzuty i widok urządzenia: 3.4. GRA INTERAKTYWNA KÓŁKO I KRZYŻYK Dziewięć obrotowych elementów w kształcie wałka może posłużyć jako kółko albo krzyżyk. Żeby wygrać należy ustawić trzy jednakowe znaki w jednym rzędzie - poziomo, pionowo lub ukośnie. Konstrukcja nośna belek z drewna klejonego trójwarstwowo o przekroju 90x90 mm malowane farbami impregnacyjno-dekoracyjnymi typu lakierobejca Drewnochron w kolorze soczystej zieleni Profil stalowy zimno gięty 40x60mm, pręty nagwintowane fi 12mm, blacha czarna gr. 5mm, Wkręty do drewna 8x60 mm Wkręty polipropylenowe malowane w technice sitodruku Marki stalowe ocynkowane kąpielowo wykonane z blachy 86x86x5mm i rura fi 42,4mm Beton klasy B 15 Stal zabezpieczona przez odtłuszczenie i cynkowanie kąpielowe, dodatkowo malowana proszkowo Drewno malowane farbą impregnacyjno-dekoracyjną typu Drewnochron lub Drewkorn Nakrętki zakryte zaślepkami z tworzywa 6

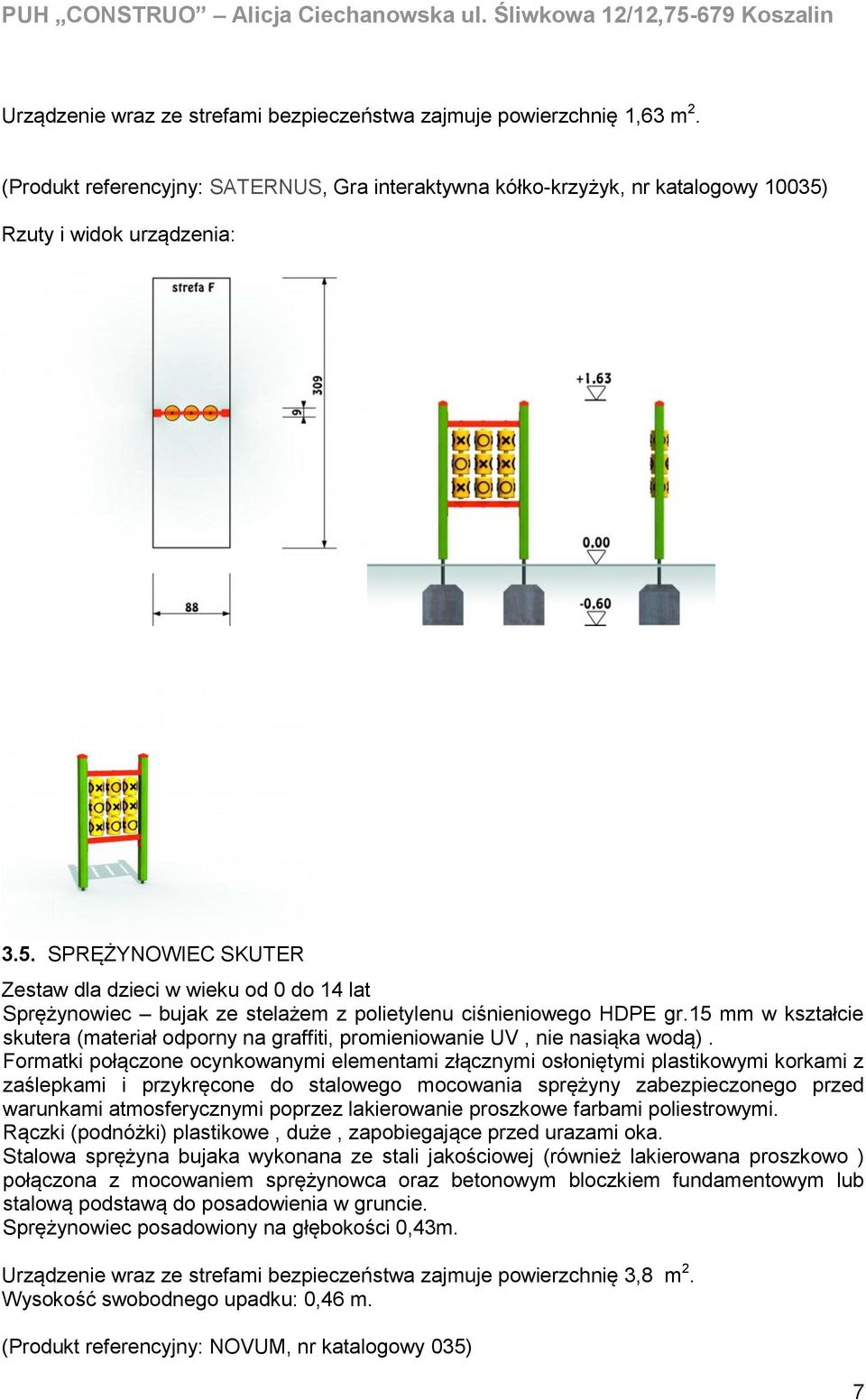

8 Urządzenie wraz ze strefami bezpieczeństwa zajmuje powierzchnię 1,63 m 2. (Produkt referencyjny: SATERNUS, Gra interaktywna kółko-krzyżyk, nr katalogowy 10035) Rzuty i widok urządzenia: 3.5. SPRĘŻYNOWIEC SKUTER Zestaw dla dzieci w wieku od 0 do 14 lat Sprężynowiec bujak ze stelażem z polietylenu ciśnieniowego HDPE gr.15 mm w kształcie skutera (materiał odporny na graffiti, promieniowanie UV, nie nasiąka wodą). Formatki połączone ocynkowanymi elementami złącznymi osłoniętymi plastikowymi korkami z zaślepkami i przykręcone do stalowego mocowania sprężyny zabezpieczonego przed warunkami atmosferycznymi poprzez lakierowanie proszkowe farbami poliestrowymi. Rączki (podnóżki) plastikowe, duże, zapobiegające przed urazami oka. Stalowa sprężyna bujaka wykonana ze stali jakościowej (również lakierowana proszkowo ) połączona z mocowaniem sprężynowca oraz betonowym bloczkiem fundamentowym lub stalową podstawą do posadowienia w gruncie. Sprężynowiec posadowiony na głębokości 0,43m. Urządzenie wraz ze strefami bezpieczeństwa zajmuje powierzchnię 3,8 m 2. Wysokość swobodnego upadku: 0,46 m. (Produkt referencyjny: NOVUM, nr katalogowy 035) 7

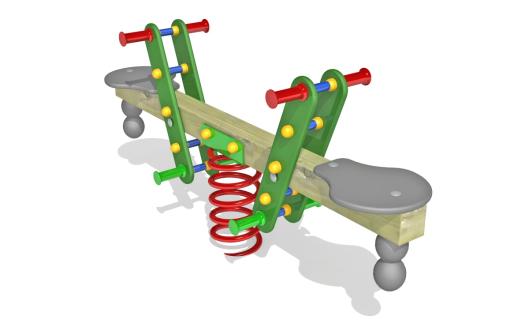

9 Rzuty urządzenia: 3.6. HUŚTAWKA WAŻKA NA SPRĘŻYNIE Zestaw dla dzieci w wieku od 0 do 14 lat Sprężynowiec podwójny z belką z drewna klejonego impregnowanego preparatem na bazie naturalnych olejów i wosków z atestem..belka przykręcona do stalowego mocowania sprężyny zabezpieczonego przed warunkami atmosferycznymi poprzez lakierowanie farbami proszkowymi poliestrowymi. Stalowa sprężyna bujaka wykonana ze stali jakościowej (również lakierowana farbami proszkowymi poliestrowymi) połączona z mocowaniem oraz betonowym bloczkiem fundamentowym lub stalową podstawą do posadowienia w gruncie. Siedziska gumowe. Formatki z zamontowanymi rączkami i podnóżkami z polietylenu ciśnieniowego HDPE gr 15mm odpornego na promieniowanie UV.,nie chłonącego wodę i łatwo zmywalnego. Formatki połączone ocynkowanymi elementami złącznymi osłoniętymi plastikowymi korkami. Rączki i podnóżki plastikowe, duże uniemożliwiające urazy oczu. Dla bezpieczeństwa zamontowane na końcach belki gumowe odbojniki amortyzujące. Urządzenie wraz ze strefami bezpieczeństwa zajmuje powierzchnię 7,10 m 2. Wysokość swobodnego upadku: 0,46 m. (Produkt referencyjny: NOVUM, nr katalogowy 0359) Rzuty i widok urządzenia: 3.7. ŁAWKI Ławki w ilości sztuk:6. Rozmieszczenie wg rysunku. 8

10 Konstrukcja stalowa rurowa, malowana proszkowo, siedzisko i oparcie wykonane z drewna sosnowego impregnowanego próżniowo ciśnieniowo w kolorze oliwkowym, trwale zakotwiona w ziemi. Wymiary 180 x 64 x 45 cm. (Produkt referencyjny: NOVUM, nr katalogowy 079 ) Rzuty : 3.8. KOSZE NA ŚMIECI Kosze w ilości sztuk:2. Rozmieszczone wg rysunku. Wykonane z drewna sosnowego, impregnowanego próżniowo ciśnieniowo w kolorze oliwkowym, trwale zakotwiony w ziemi. Metalowe obręcze kosza zabezpieczone poprzez lakierowanie proszkowe farbami poliestrowymi. Elementy złączne ocynkowane i osłonięte plastikowymi korkami. (Produkt referencyjny: NOVUM, nr katalogowy 091) Rzuty : 3.9. TABLICA Z REGULAMINEM PLACU ZABAW Tablica z informacją Szkolny plac zabaw wyposażony w ramach programu rządowego Radosna Szkoła w kolorach niebiesko-pomarańczowym z logo programu oraz regulaminem korzystania z placu zabaw z numerami telefonów do administratora i numerem alarmowym. Słupy tablicy wykonane z drewna sosnowego, impregnowanego próżniowo -ciśnieniowo w kolorze oliwkowym, trwale zakotwiona w ziemi. Tablica wykonana ze sklejki liściastej wodoodpornej z filmem melaminowym. Napisy i znaki wykonane metodą sitodruku. (Produkt referencyjny: NOVUM, nr katalogowy 088) 9

11 Rzut : TABLICZKI INFORMUJĄCE O SPOSOBIE WYKORZYSTANIA DANEGO ELEMENTU WYPOSAŻENIA I PRZESTRZEGANIU ZASAD BHP. Uwaga: Można zastosować elementy wyposażenia innych producentów, lecz o tych samych/lepszych parametrach technicznych i jakościowych 4. Zieleń. Zieleń projektowana: NASADZENIA KRZACZASTE - FORSYCJA (Forsythia), 7szt. NASADZENIA KRZACZASTE - DEREŃ BIAŁY (Cornus alba) 7szt. NASADZENIA WYSOKIE - JASMINOWIEC WONNY (Philadelphus coronarius L.) 2 szt. NASADZENIA WYSOKIE - JARZĘBINA (Sorbus aucuparia) 2 szt NASADZENIA ZYWOPLOTOWE - BUK POSPOLITY (Fagus sylvatica) 21 szt. 5. Elementy ogrodzenia. Ogrodzenie zaprojektowano jako ogrodzenie z siatki zgrzewanej ocynkowanej zielonej wysokości 1.0 m na słupkach stalowych o rozstawie 2.0 m obsadzonych w gruncie i obetonowanych. W miejscu zaznaczonym na planie należy wykonać furtkę dwuskrzydłową, o szerokości 150 cm. Skrzydło główne ma szerokość 100 cm. Furtkę zewnętrzną wykonać z siatki zgrzewanej ocynkowanej zielonej na ramie stalowej. 10
