1 Załącznik nr 6 do SIWZ A. Klauzule generalne 1. jeżeli w niniejszej specyfikacji zostało wskazane pochodzenie (marka, znak towarowy, producent, dostawca) lub użyto zdjęć i rysunków pochodzących z katalogów z katalogów konkretnych producentów, Zamawiający informuje, że dopuszcza się oferowanie materiałów, urządzeń lub rozwiązań równoważnych pod warunkiem, że zagwarantują one uzyskanie parametrów technicznych i funkcjonalnych nie gorszych od założonych w niniejszej specyfikacji. 2. W każdym przypadku, oferowane urządzenia i sposób montażu muszą spełniać wymagania obowiązujących przepisów i przedmiotowych norm, w tym w szczególności norm z grupy PN-EN 1176 i PN- EN 1177, ustawy z dnia 7 lipca 1994r. Prawo budowlane, oraz ustawy z dnia 12 grudnia 2003r. O ogólnym bezpieczeństwie produktów. 3. Spełnianie kryteriów, o których mowa w pkt. 2, musi być potwierdzone ważnym dokumentem wystawionym przez uprawnioną jednostkę certyfikującą. B. Wymagania ogólne 1. Drewno zastosowane do budowy urządzeń- sosnowe, toczone cylindrycznie, rdzeniowe lub bezrdzeniowe impregnowane metodą próżniowo- ciśnieniową lub drewno klejone wzdłużnie, szlifowane, ryflowane, zabezpieczone zewnętrznie nanoszonymi preparatami ochrony. 2. Profile drewniane konstrukcyjne o wymiarze przekroju poprzecznego: a) dla profili o przekroju kołowym min 120 mm. b) dla profili o przekroju o kształcie innym niż okrągły- pole powierzchni przekroju min. 100 cm2 brutto (tj. bez uwzględnienia powierzchni zaokrągleń narożników i otworów montażowych). 3. Sklejka- wodoodporna, z drewna liściastego, laminowana filmem melaminowym lub alternatywnie płyta HDPE. 4. Ślizgi- w całości wykonane ze stali nierdzewnej z elementami ocynowanymi i malowanymi proszkowo. 5. Łączniki- łby, śruby, nakrętki schowane lub powlekane plastikiem 6. Stabilizacja na gruncie: a) dla drewna klejonego- na stalowych okuciach kotwiowych, mocowanych w betonowym fundamencie na głębokości minimum 60cm b) dla drewna litego- jak dla drewna klejonego lub wybetonowanie bezpośrednio w gruncie na głębokości cm z zastosowaniem izolacji przeciwwilgociowej. C. Opis urządzeń, wymagania techniczne i gabarytowe 1. Załącznik: zagospodarowanie terenu pod plac zabaw - Biała Biała drążki gimnastyczne wymiary: 2,82x 0,10 x 1,75 m powierzchnia zderzenia: 5,8 x 3,1 m pole powierzchni zderzenia: 17,1 m2 Obwód powierzchni zderzenia: 16,1 m max. wysokość upadku: 1,60 m Nawierzchnia: piasek (wielkość ziarna: 0,2 do 2 ; grubość minimalna: mm ; krytyczna wys. upadku: 2,0-3,0

2 Drewno klejone warstwowo 90 x 90mm, impregnowane, malowane środkami ochronnymi. Wypełnione płytą HPL (laminat 100% wodoodporny). Kotwy stalowe, ocynkowane, malowane proszkowo, poręcze. Orientacyjny wygląd przedstawia rysunek poniżej. ściana wspinaczkowa Wymiary dł./szer./wys.: 160/120/200 cm Strefa funkcjonowania: 484x524 cm

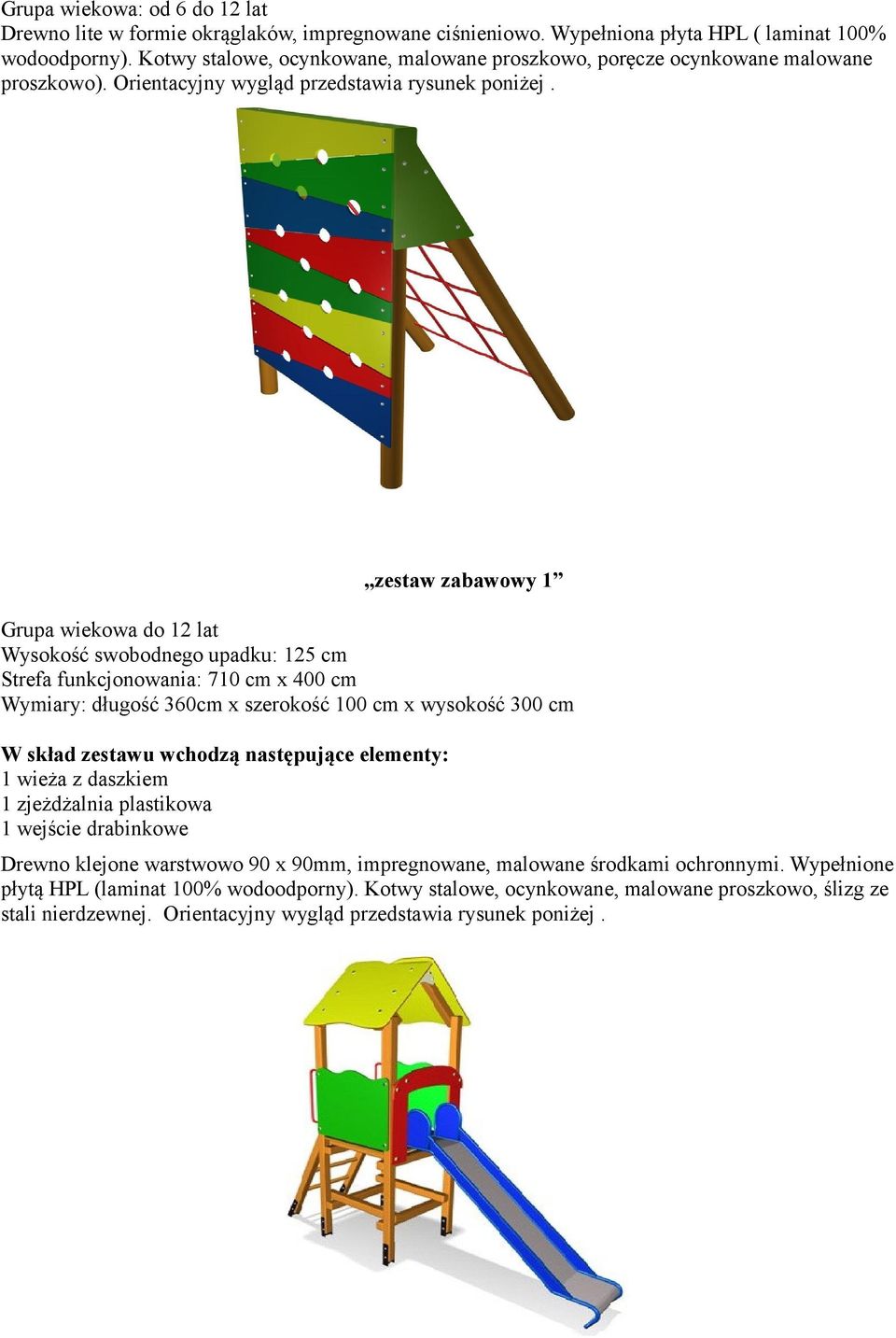

3 Grupa wiekowa: od 6 do 12 lat Drewno lite w formie okrąglaków, impregnowane ciśnieniowo. Wypełniona płyta HPL ( laminat 100% wodoodporny). Kotwy stalowe, ocynkowane, malowane proszkowo, poręcze ocynkowane malowane proszkowo). Orientacyjny wygląd przedstawia rysunek poniżej. zestaw zabawowy 1 Grupa wiekowa do 12 lat Wysokość swobodnego upadku: 125 cm Strefa funkcjonowania: 710 cm x 400 cm Wymiary: długość 360cm x szerokość 100 cm x wysokość 300 cm W skład zestawu wchodzą następujące elementy: 1 wieża z daszkiem 1 zjeżdżalnia plastikowa 1 wejście drabinkowe Drewno klejone warstwowo 90 x 90mm, impregnowane, malowane środkami ochronnymi. Wypełnione płytą HPL (laminat 100% wodoodporny). Kotwy stalowe, ocynkowane, malowane proszkowo, ślizg ze stali nierdzewnej. Orientacyjny wygląd przedstawia rysunek poniżej.

4 karuzela tarczowa Grupa wiekowa: od 3 do 15 Wymiary dł./szer./wys.: 150x150x66 cm Strefa funkcjonowania: 260 cm Słup stalowy z rury 114 mm, łożyskowany tocznie, oparcia z rury 33mm, talerz napędowy se stali nierdzewnej, platformy z blachy aluminiowej 3 mm ryflowanej, siedziska plastikowe luz z płyty HDPE. Orientacyjny wygląd przedstawia rysunek poniżej. Lokomotywa Grupa wiekowa: do 12 lat Wymiary dł./szer./wys.: 200x100x200 Strefa funkcjonowania: 1080x950 cm Drewno lite w formie okrąglaków, impregnowane, malowane środkami ochronnymi. Wypełnienie płyta HPL ( laminat 100% wodoodporny). Kotwy stalowe, ocynkowane, malowane proszkowo, poręcze ocynkowane malowane proszkowo. Orientacyjny wygląd przedstawia rysunek poniżej. tablica informacyjna z regulaminem Wymiary (długość 0,40 x szerokość 0,22 x wysokość 1,9 m) Tablica montowana na galwanizowanej stalowej kotwie. Orientacyjny wygląd przedstawia rysunek poniżej.

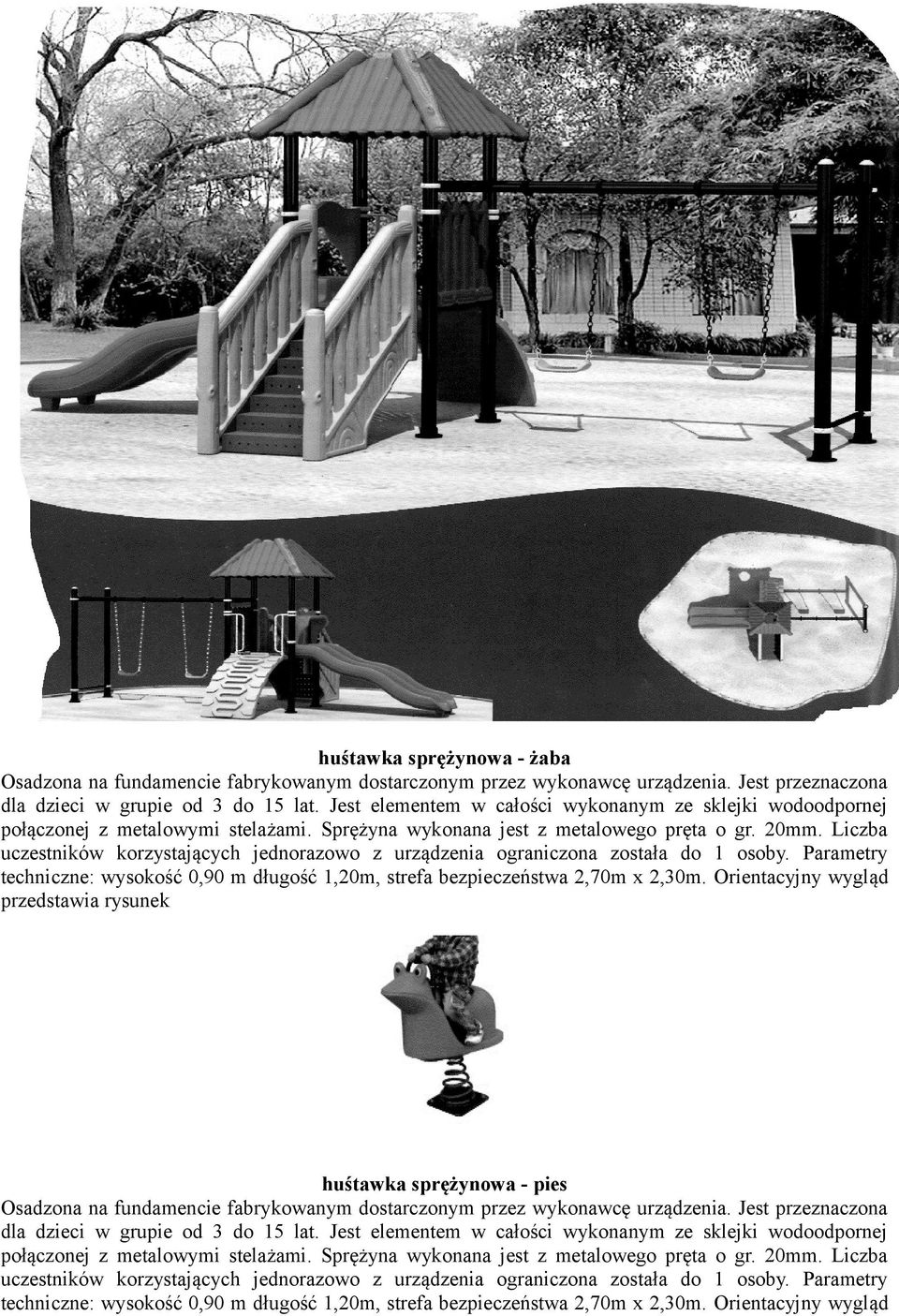

5 2. Załącznik: zagospodarowanie terenu pod plac zabaw Józefów Józefów zestaw zabawowy 2 wymiary urządzenia: 380 x 680 cm powierzchnia strefy bezpieczeństwa: 57 m2 wysokość upadku: 120 cm docelowa grupa wiekowa użytkowników: 3-11 lat Słupy ze stali ocynkowanej typu 205 śr. słupa 114mm, ścianka 23,2 mm. Słupy wykończone poliestrem, zaślepki wykonane z nylonu stabilizowanego UV metodą ciśnieniowego wtrysku. Łączki systemu wykonane z aluminium śr. wewnętrzna 114 mm ; wykończone jak słupy. Podesty, schody, platformy- gotowe elementy z piaskowanej stali preferowanej gr. 2 mm. Elementy stalowe są piaskowane przed nakładaniem tworzywa antypoślizgowego gr. 4 mm Elementy montażowe- wykonane z stali nierdzewnej 304 Daszki, ślizgi inne elementy z tworzywa wykonywane z gęstości polietylenu stabilizowanego UV Poręcze, pochwyty, inne elementy stalowe- wykonywane ze stali ocynkowanej typu 205- pręta śr. 32 mm oraz 25 mm wykończone poliestrem nakładanym elektrostycznie. Orientacyjny wygląd przedstawia rysunek

6 huśtawka sprężynowa - żaba Osadzona na fundamencie fabrykowanym dostarczonym przez wykonawcę urządzenia. Jest przeznaczona dla dzieci w grupie od 3 do 15 lat. Jest elementem w całości wykonanym ze sklejki wodoodpornej połączonej z metalowymi stelażami. Sprężyna wykonana jest z metalowego pręta o gr. 20mm. Liczba uczestników korzystających jednorazowo z urządzenia ograniczona została do 1 osoby. Parametry techniczne: wysokość 0,90 m długość 1,20m, strefa bezpieczeństwa 2,70m x 2,30m. Orientacyjny wygląd przedstawia rysunek huśtawka sprężynowa - pies Osadzona na fundamencie fabrykowanym dostarczonym przez wykonawcę urządzenia. Jest przeznaczona dla dzieci w grupie od 3 do 15 lat. Jest elementem w całości wykonanym ze sklejki wodoodpornej połączonej z metalowymi stelażami. Sprężyna wykonana jest z metalowego pręta o gr. 20mm. Liczba uczestników korzystających jednorazowo z urządzenia ograniczona została do 1 osoby. Parametry techniczne: wysokość 0,90 m długość 1,20m, strefa bezpieczeństwa 2,70m x 2,30m. Orientacyjny wygląd

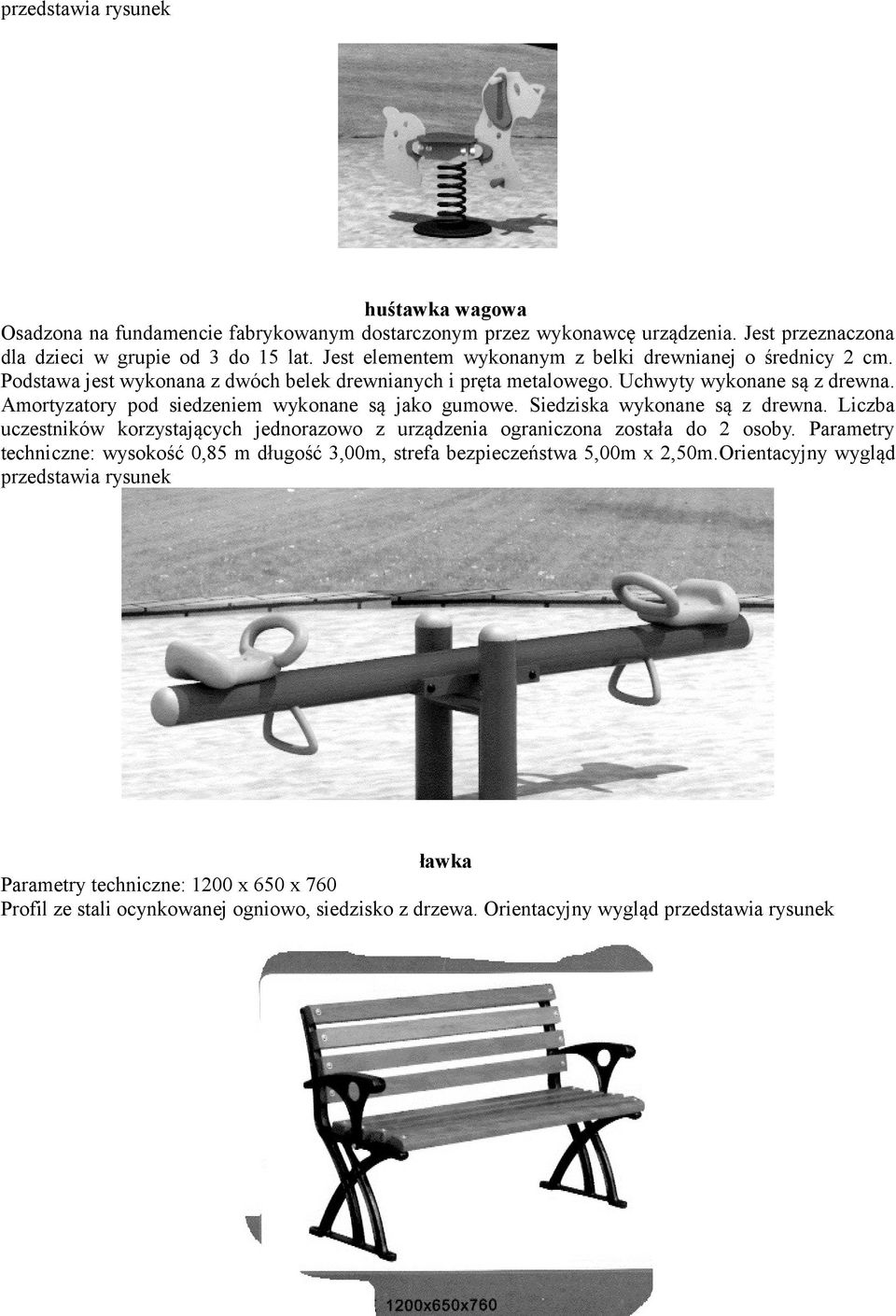

7 przedstawia rysunek huśtawka wagowa Osadzona na fundamencie fabrykowanym dostarczonym przez wykonawcę urządzenia. Jest przeznaczona dla dzieci w grupie od 3 do 15 lat. Jest elementem wykonanym z belki drewnianej o średnicy 2 cm. Podstawa jest wykonana z dwóch belek drewnianych i pręta metalowego. Uchwyty wykonane są z drewna. Amortyzatory pod siedzeniem wykonane są jako gumowe. Siedziska wykonane są z drewna. Liczba uczestników korzystających jednorazowo z urządzenia ograniczona została do 2 osoby. Parametry techniczne: wysokość 0,85 m długość 3,00m, strefa bezpieczeństwa 5,00m x 2,50m.Orientacyjny wygląd przedstawia rysunek ławka Parametry techniczne: 1200 x 650 x 760 Profil ze stali ocynkowanej ogniowo, siedzisko z drzewa. Orientacyjny wygląd przedstawia rysunek

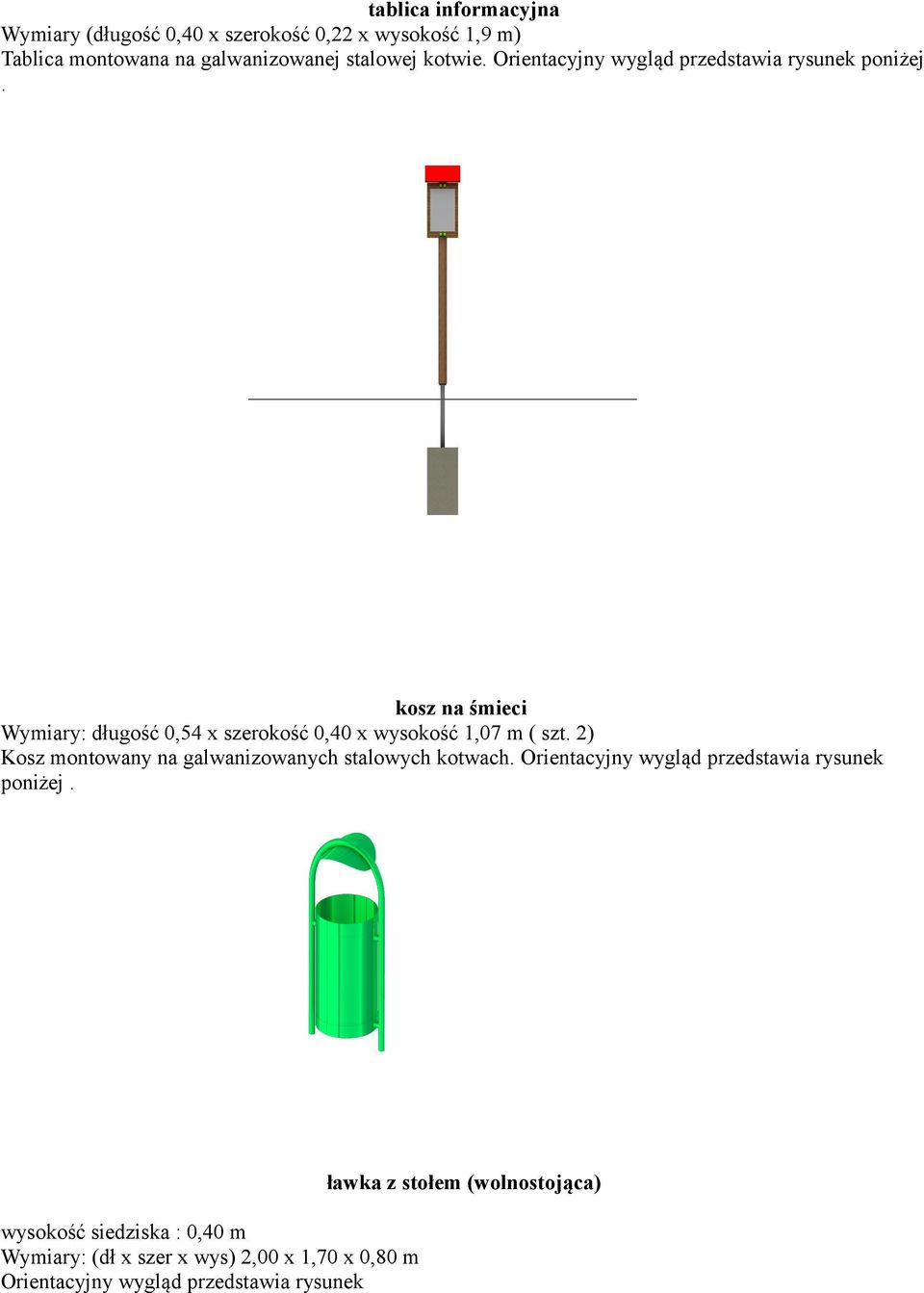

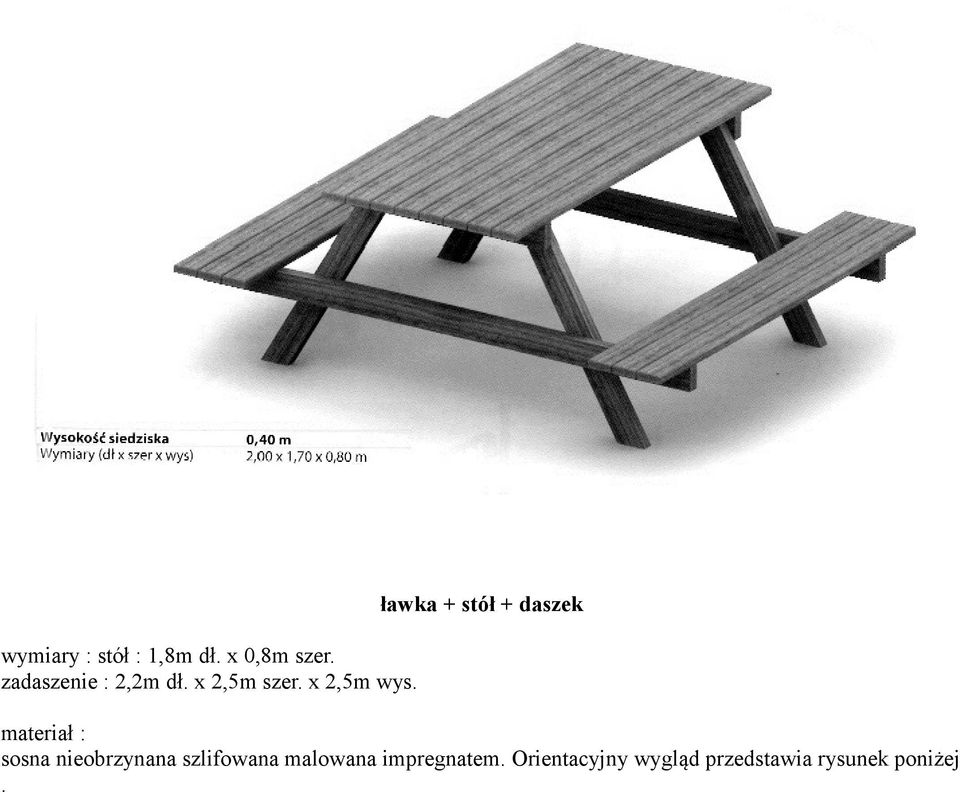

8 tablica informacyjna Wymiary (długość 0,40 x szerokość 0,22 x wysokość 1,9 m) Tablica montowana na galwanizowanej stalowej kotwie. Orientacyjny wygląd przedstawia rysunek poniżej. kosz na śmieci Wymiary: długość 0,54 x szerokość 0,40 x wysokość 1,07 m ( szt. 2) Kosz montowany na galwanizowanych stalowych kotwach. Orientacyjny wygląd przedstawia rysunek poniżej. ławka z stołem (wolnostojąca) wysokość siedziska : 0,40 m Wymiary: (dł x szer x wys) 2,00 x 1,70 x 0,80 m Orientacyjny wygląd przedstawia rysunek

9 ławka + stół + daszek wymiary : stół : 1,8m dł. x 0,8m szer. zadaszenie : 2,2m dł. x 2,5m szer. x 2,5m wys. materiał : sosna nieobrzynana szlifowana malowana impregnatem. Orientacyjny wygląd przedstawia rysunek poniżej.

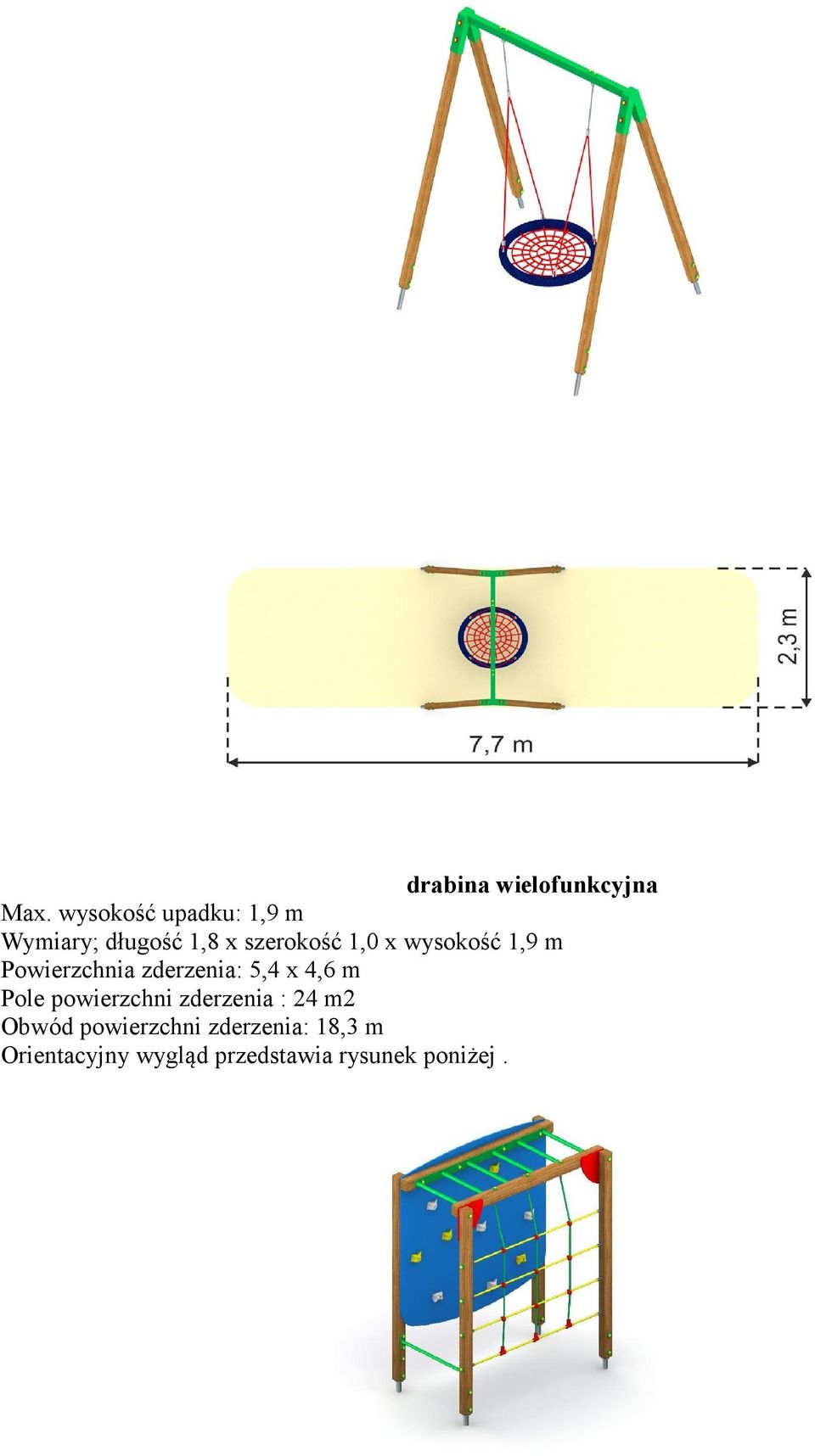

10 huśtawka Max. wysokość upadku : 1,4 m Wymiary; długość 2,36 x szerokość 2,11 x wysokość 2,37 m Powierzchnia zderzenia: 7,7 x 2,3 m Pole powierzchni zderzenia: 17,5 m2 Obwód powierzchni zderzenia: 19,1,m Zestaw z drewna bezrdzeniowego, impregnowanego powierzchniowo. Słupy osadzone w gruncie przy pomocy stalowych kotew. Elementy stalowe malowane proszkowo. Orientacyjny wygląd przedstawia rysunek poniżej.

11 drabina wielofunkcyjna Max. wysokość upadku: 1,9 m Wymiary; długość 1,8 x szerokość 1,0 x wysokość 1,9 m Powierzchnia zderzenia: 5,4 x 4,6 m Pole powierzchni zderzenia : 24 m2 Obwód powierzchni zderzenia: 18,3 m Orientacyjny wygląd przedstawia rysunek poniżej.

12 karuzela tarczowa Max. wysokość upadku: 0,14 m Wymiary: długość 1,5 x szerokość 1,5 x wysokość 0,86 m Powierzchnia zderzenia: Ø 5,5 m Pole powierzchni zderzenia: 23,8 m2 Obwód powierzchni zderzenia: 17,3 m Podest blacha aluminiowa ryflowana. Obręcz do odpychania ze stali nierdzewnej. Siedziska sklejka wodoodporna. Pozostałe elementy stalowe malowane proszkowo. Orientacyjny wygląd przedstawia rysunek poniżej.

13 stojak na rowery mały Wymiary: długość 1,40 x szerokość 0,48 x wysokość 0,28 m. Stojak stalowy malowany proszkowo. Orientacyjny wygląd przedstawia rysunek poniżej.

14 3. Załącznik: zagospodarowanie terenu pod plac zabaw - Miłowice Miłowice zestaw zabawowy 3 wymiary urządzenia: 350 x 1050 x 1090 cm powierzchnia strefy bezpieczeństwa: 66 m2 wysokość upadku: 220 cm docelowa grupa wiekowa użytkowników: 3-11 lat Zestaw powinien zawierać: 1. wieża z dachem dwuspadowym- 1 szt 2. zjeżdżalnia głęboka- 1 szt. 3. zabezpieczenia- 4 szt 4. podest- 1 szt. 5. platformy- 2 szt 6. wejściówki- 3 szt 7. rura z zjeżdżalnią- 1 szt 8. przeplotnia drewniana- 1 szt 9. drabinka krzyżakowa- 1 szt 10. pomost wiszący- 1 szt 11. pomost z belką- 1 szt Kolory dowolne. Olbrachcice 4. Załącznik: zagospodarowanie terenu pod plac zabaw - Olbrachcice 1. Opis zabawek znajduje się w projekcie budowlanym - huśtawka sprężynowa - huśtawka ważka - huśtawka podwójna metalowa - piaskownica z bali 3,12x 3,12 ( bez piasku) - zjeżdżalnia 2. altana biesiadna

15 3. ławki a) na kątownikach stała- 3 szt b) z rur stała z oparciem- 2 szt.
