ZAŁĄCZNIK NR 1A do SIWZ 1. WSPÓLNOTA REJA/ ZUS OPIS URZĄDZEŃ. poglądowy w zakresie funkcji urządzeń

Transkrypt

1 ZAŁĄCZNIK NR 1A do SIWZ 1. WSPÓLNOTA REJA/ ZUS HUŚTAWKA PODWÓJNA PIASKOWNICA integracyjna/ z możliwością korzystania osób niepełnosprawnych BUJAK PIŁKA Wariant z siedziskiem płaskim i siedziskiem kubełkowym, siedzisko płaskie koloru czerwonego, siedzisko kubełkowe koloru czarnego, Huśtawka przeznaczona dla grupy wiekowej: do 14 lat, Wymiary urządzenia: szerokość 3,00 m, Konstrukcja nośna wykonana z rur okrągłych ze stali nierdzewnej ( chromowanej ), Płyty wykonane z tworzywa sztucznego HDPE lub HPL, Elementy złączne odporne na warunki atmosferyczne, Łańcuchy wykonane ze stali nierdzewnej ( chromowanej ).. Konstrukcja piaskownicy wykonana z betonu klasy min. B20, malowana na kolor beżowy. Piaskownicę wykonano w sposób umożliwiający zabawę dzieciom na wózkach inwalidzkich. Blat piaskownicy wykonany z płyty HDPE o grubości 19 mm, wysoce odpornej na działanie warunków atmosferycznych. W skład urządzenia wchodzi prefabrykat betonowy ułatwiający montaż w gruncie. Wymiary urządzenia 2200/2200/600mm. Konstrukcja bujaka wykonana ze stali oraz tworzywa sztucznego. Kule wykonane z żywicy poliestrowej. Konstrukcja stalowa zabezpieczona antykorozyjnie i malowana lakierem akrylowym, strukturalnym. Przeguby metalowo-gumowe nie wymagające konserwacji. W zestawie znajduje się prefabrykat betonowy ułatwiający montaż bujaka w gruncie. Wymiary urządzenia ф0,55x0,77. Grupa wiekowa 3-14 lat

2 KARUZELA Konstrukcja wykonana ze stali oraz płyty polietylenowej HDPE. Podest wykonany z blachy łezki. Konstrukcja stalowa zabezpieczona antykorozyjnie oraz malowana lakierem akrylowym strukturalnym. W komplecie znajduje się fundament wykonany z betonu min. B200, ułatwiający montaż. Wymiary urządzenia ф 1,35x0,8 m. MAŁY ZESTAW ZABAWOWY STATEK MAŁY Zestaw Statek Mini - zestaw zabawowy w formie małego statku, w skład którego wchodzi : dwupoziomowy podest, zjeżdżalnia, przeplotnia linowa, ścianka wspinaczkowa. Podłogi ze sklejki antypoślizgowej, wypełnienia wykonane z kolorowej płyty HPL/HDPE. Ślizg zjeżdżalni z nierdzewnej blachy stalowej. Przeplotnia linowa z niezwykle trwałą, 16-milimetrową liną zbrojoną stalą. Całość konstrukcji stalowej zabezpieczona antykorozyjnie i malowana lakierem akrylowym, strukturalnym. W komplecie z fundamentem z betonu min.b20. Wymiary wyokość swobodnego upadku 1,52, powierzchnia zderzenia 12,02x5,52 m. WALEC WĄSKI Parametry walca : Wysokość ca 141 cm Szerokość ca 60 cm Konstrukcja urządzenia wykonana jest z rur stalowych o 38x2,9mm Bęben walca obłożony elementami z płyty HDPE Układ obrotowy urządzenia oparty na łożyskach bezobsługowych, nie wymagających konserwacji Uchwyty w kształcie okręgów z rury o 38x2,9mm, umożliwiają chwyt dla dzieci o różnym wzroście Konstrukcja zabezpieczona antykorozyjnie i malowana lakierem akrylowym, strukturalnym W komplecie prefabrykaty betonowe ułatwiające montaż w gruncie. BUJAK STATEK Grupa wiekowa: 3 14 lat, Konstrukcja bujaka wykonana ze stali nierdzewnej oraz płyty polietylenowej HDPE, Siedzisko bujaka wykonane z płyty HDPE odpornej na ścieranie i czynniki atmosferyczne, Konstrukcja stalowa zabezpieczona antykorozyjnie i malowana lakierem akrylowym,

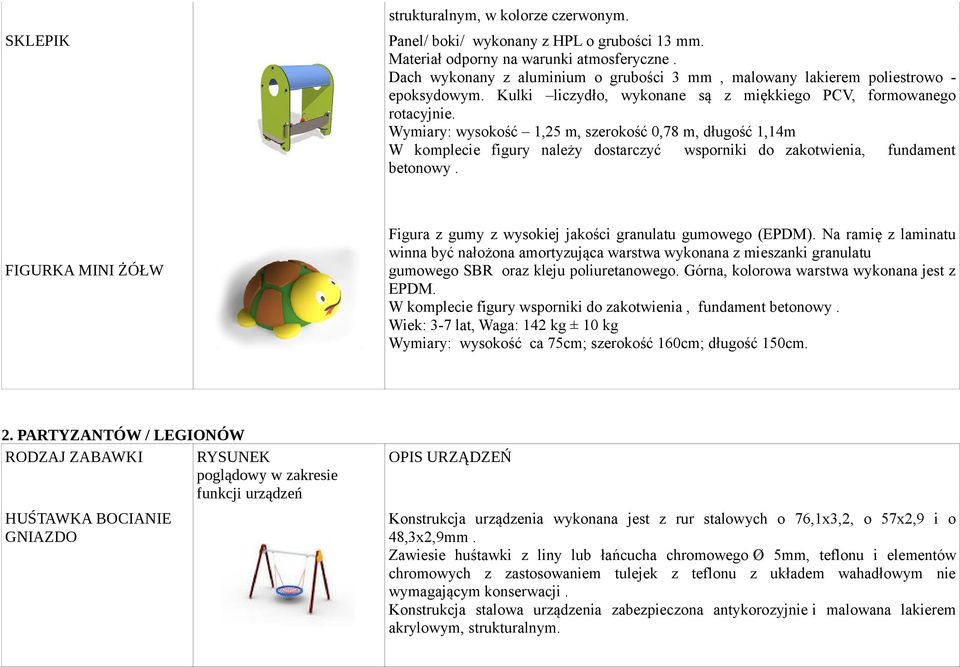

3 SKLEPIK strukturalnym, w kolorze czerwonym. Panel/ boki/ wykonany z HPL o grubości 13 mm. Materiał odporny na warunki atmosferyczne. Dach wykonany z aluminium o grubości 3 mm, malowany lakierem poliestrowo - epoksydowym. Kulki liczydło, wykonane są z miękkiego PCV, formowanego rotacyjnie. Wymiary: wysokość 1,25 m, szerokość 0,78 m, długość 1,14m W komplecie figury należy dostarczyć wsporniki do zakotwienia, fundament betonowy. FIGURKA MINI ŻÓŁW Figura z gumy z wysokiej jakości granulatu gumowego (EPDM). Na ramię z laminatu winna być nałożona amortyzująca warstwa wykonana z mieszanki granulatu gumowego SBR oraz kleju poliuretanowego. Górna, kolorowa warstwa wykonana jest z EPDM. W komplecie figury wsporniki do zakotwienia, fundament betonowy. Wiek: 3-7 lat, Waga: 142 kg ± 10 kg Wymiary: wysokość ca 75cm; szerokość 160cm; długość 150cm. 2. PARTYZANTÓW / LEGIONÓW HUŚTAWKA BOCIANIE GNIAZDO Konstrukcja urządzenia wykonana jest z rur stalowych o 76,1x3,2, o 57x2,9 i o 48,3x2,9mm. Zawiesie huśtawki z liny lub łańcucha chromowego Ø 5mm, teflonu i elementów chromowych z zastosowaniem tulejek z teflonu z układem wahadłowym nie wymagającym konserwacji. Konstrukcja stalowa urządzenia zabezpieczona antykorozyjnie i malowana lakierem akrylowym, strukturalnym.

4 3. WARSZAWSKA HUŚTAWKA PODWÓJNA Wariant z siedziskiem płaskim i siedziskiem kubełkowym, siedzisko płaskie koloru czerwonego, siedzisko kubełkowe koloru czarnego, Huśtawka przeznaczona dla grupy wiekowej: do 14 lat, Wymiary urządzenia: szerokość 3,00 m, Konstrukcja nośna wykonana z rur okrągłych ze stali nierdzewnej ( chromowanej ), Płyty wykonane z tworzywa sztucznego HDPE lub HPL, Elementy złączne odporne na warunki atmosferyczne, Łańcuchy wykonane ze stali nierdzewnej ( chromowanej ). PIASKOWNICA SZEŚCIOKATNA Konstrukcja urządzenia wykonana z betonu klasy min. B30, zbrojonego prętami żebrowanymi fi 8 mm. Pokrycie siedzisk wykonano z elementów epoksydowych, odpornych na czynniki atmosferyczne. Konstrukcja siedzisk utrudnia wysypywanie piasku poza piaskownicę

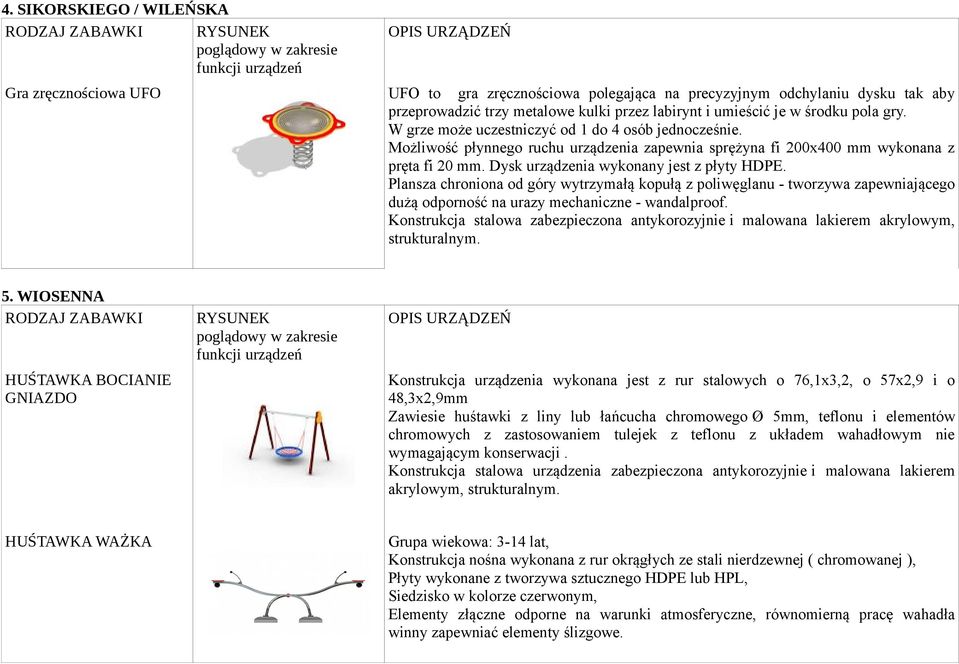

5 4. SIKORSKIEGO / WILEŃSKA Gra zręcznościowa UFO UFO to gra zręcznościowa polegająca na precyzyjnym odchylaniu dysku tak aby przeprowadzić trzy metalowe kulki przez labirynt i umieścić je w środku pola gry. W grze może uczestniczyć od 1 do 4 osób jednocześnie. Możliwość płynnego ruchu urządzenia zapewnia sprężyna fi 200x400 mm wykonana z pręta fi 20 mm. Dysk urządzenia wykonany jest z płyty HDPE. Plansza chroniona od góry wytrzymałą kopułą z poliwęglanu - tworzywa zapewniającego dużą odporność na urazy mechaniczne - wandalproof. Konstrukcja stalowa zabezpieczona antykorozyjnie i malowana lakierem akrylowym, strukturalnym. 5. WIOSENNA HUŚTAWKA BOCIANIE GNIAZDO Konstrukcja urządzenia wykonana jest z rur stalowych o 76,1x3,2, o 57x2,9 i o 48,3x2,9mm Zawiesie huśtawki z liny lub łańcucha chromowego Ø 5mm, teflonu i elementów chromowych z zastosowaniem tulejek z teflonu z układem wahadłowym nie wymagającym konserwacji. Konstrukcja stalowa urządzenia zabezpieczona antykorozyjnie i malowana lakierem akrylowym, strukturalnym. HUŚTAWKA WAŻKA Grupa wiekowa: 3-14 lat, Konstrukcja nośna wykonana z rur okrągłych ze stali nierdzewnej ( chromowanej ), Płyty wykonane z tworzywa sztucznego HDPE lub HPL, Siedzisko w kolorze czerwonym, Elementy złączne odporne na warunki atmosferyczne, równomierną pracę wahadła winny zapewniać elementy ślizgowe.

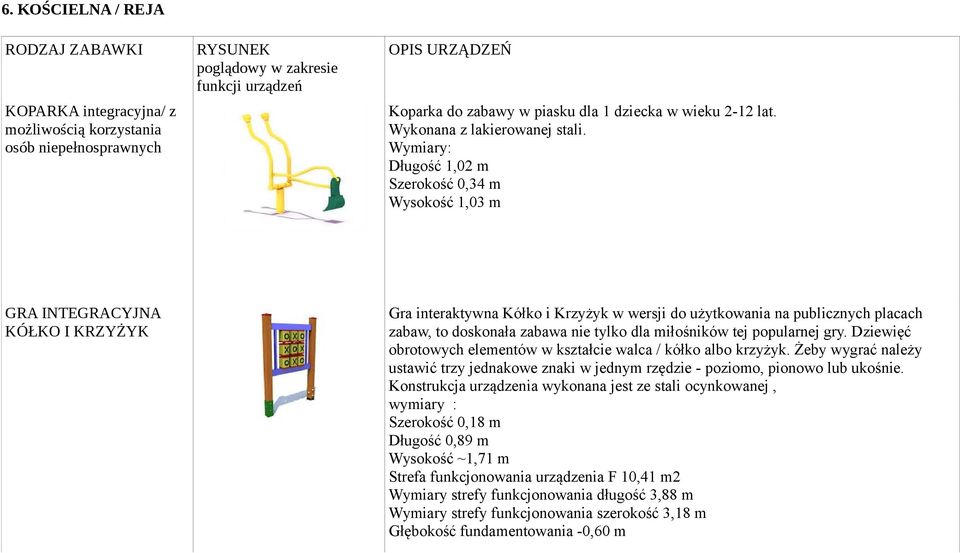

6 6. KOŚCIELNA / REJA KOPARKA integracyjna/ z możliwością korzystania osób niepełnosprawnych Koparka do zabawy w piasku dla 1 dziecka w wieku 2-12 lat. Wykonana z lakierowanej stali. Wymiary: Długość 1,02 m Szerokość 0,34 m Wysokość 1,03 m GRA INTEGRACYJNA KÓŁKO I KRZYŻYK Gra interaktywna Kółko i Krzyżyk w wersji do użytkowania na publicznych placach zabaw, to doskonała zabawa nie tylko dla miłośników tej popularnej gry. Dziewięć obrotowych elementów w kształcie walca / kółko albo krzyżyk. Żeby wygrać należy ustawić trzy jednakowe znaki w jednym rzędzie - poziomo, pionowo lub ukośnie. Konstrukcja urządzenia wykonana jest ze stali ocynkowanej, wymiary : Szerokość 0,18 m Długość 0,89 m Wysokość ~1,71 m Strefa funkcjonowania urządzenia F 10,41 m2 Wymiary strefy funkcjonowania długość 3,88 m Wymiary strefy funkcjonowania szerokość 3,18 m Głębokość fundamentowania -0,60 m

7 URZĄDZENIA DYDAKTYCZNE POŁĄCZ ZWIERZAKI GUMOWA FIGURKA KRAB SLIMAK Gra zręcznościowa Połącz zwierzaki dedykowana jest przede wszystkim dla najmłodszych dzieciaków. Pozwala ona ćwiczyć koordynację poprzez przesuwanie figurek zwierzątek wzdłuż specjalnych kanałów. Wymiary : Szerokość 0,13 m Długość 0,84 m Wysokość 1,20 m Strefa funkcjonowania urządzenia 14,23 m2 Wymiary strefy funkcjonowania długość 4,39 m Wymiary strefy funkcjonowania szerokość 3,68 m Głębokość fundamentowania -0,60 m Figura z gumy z wysokiej jakości granulatu gumowego (EPDM). Na ramię z laminatu nałożyć amortyzująca warstwa wykonana z mieszanki granulatu gumowego SBR oraz kleju poliuretanowego. Górna, kolorowa warstwa wykonana jest z EPDM. Nogi są ze stali z warstwą amortyzującą oraz plastizolu. Montaż: Wiek: 3-7 lat Waga: 342 kg ± 10 kg Wymiary: wysokość 95cm; szerokość 350cm; długość 250cm Figura z gumy z wysokiej jakości granulatu gumowego (EPDM). Na ramię z laminatu nałożyć amortyzująca warstwa wykonaną z mieszanki granulatu gumowego SBR oraz kleju poliuretanowego Górna, kolorowa warstwa wykonana jest z EPDM. Montaż: Wiek: 3-7 lat Waga: 175 kg ± 10 kg Wymiary: wysokość ca wysokość 75cm; szerokość 160cm; długość 130cm.

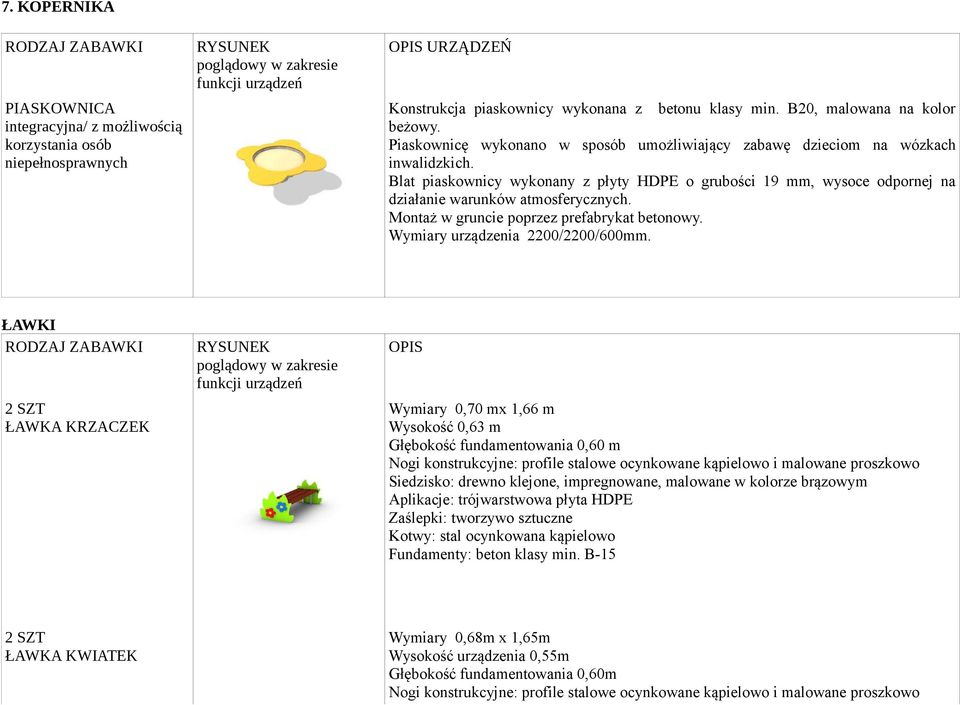

8 7. KOPERNIKA PIASKOWNICA integracyjna/ z możliwością korzystania osób niepełnosprawnych Konstrukcja piaskownicy wykonana z betonu klasy min. B20, malowana na kolor beżowy. Piaskownicę wykonano w sposób umożliwiający zabawę dzieciom na wózkach inwalidzkich. Blat piaskownicy wykonany z płyty HDPE o grubości 19 mm, wysoce odpornej na działanie warunków atmosferycznych. Montaż w gruncie poprzez prefabrykat betonowy. Wymiary urządzenia 2200/2200/600mm. ŁAWKI 2 SZT ŁAWKA KRZACZEK OPIS Wymiary 0,70 mx 1,66 m Wysokość 0,63 m Głębokość fundamentowania 0,60 m Nogi konstrukcyjne: profile stalowe ocynkowane kąpielowo i malowane proszkowo Siedzisko: drewno klejone, impregnowane, malowane w kolorze brązowym Aplikacje: trójwarstwowa płyta HDPE Zaślepki: tworzywo sztuczne Kotwy: stal ocynkowana kąpielowo Fundamenty: beton klasy min. B-15 2 SZT ŁAWKA KWIATEK Wymiary 0,68m x 1,65m Wysokość urządzenia 0,55m Głębokość fundamentowania 0,60m Nogi konstrukcyjne: profile stalowe ocynkowane kąpielowo i malowane proszkowo

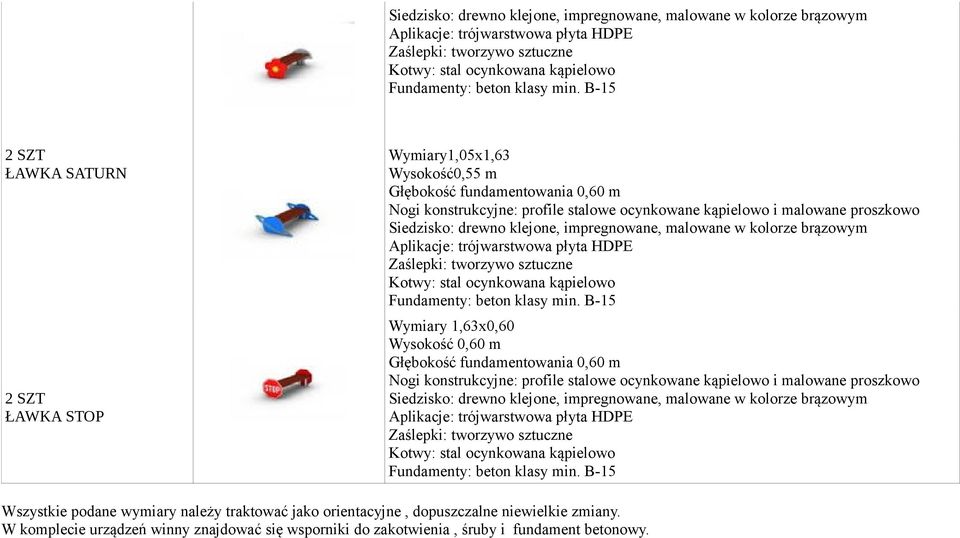

9 Siedzisko: drewno klejone, impregnowane, malowane w kolorze brązowym Aplikacje: trójwarstwowa płyta HDPE Zaślepki: tworzywo sztuczne Kotwy: stal ocynkowana kąpielowo Fundamenty: beton klasy min. B-15 2 SZT ŁAWKA SATURN 2 SZT ŁAWKA STOP Wymiary1,05x1,63 Wysokość0,55 m Głębokość fundamentowania 0,60 m Nogi konstrukcyjne: profile stalowe ocynkowane kąpielowo i malowane proszkowo Siedzisko: drewno klejone, impregnowane, malowane w kolorze brązowym Aplikacje: trójwarstwowa płyta HDPE Zaślepki: tworzywo sztuczne Kotwy: stal ocynkowana kąpielowo Fundamenty: beton klasy min. B-15 Wymiary 1,63x0,60 Wysokość 0,60 m Głębokość fundamentowania 0,60 m Nogi konstrukcyjne: profile stalowe ocynkowane kąpielowo i malowane proszkowo Siedzisko: drewno klejone, impregnowane, malowane w kolorze brązowym Aplikacje: trójwarstwowa płyta HDPE Zaślepki: tworzywo sztuczne Kotwy: stal ocynkowana kąpielowo Fundamenty: beton klasy min. B-15 Wszystkie podane wymiary należy traktować jako orientacyjne, dopuszczalne niewielkie zmiany. W komplecie urządzeń winny znajdować się wsporniki do zakotwienia, śruby i fundament betonowy.
