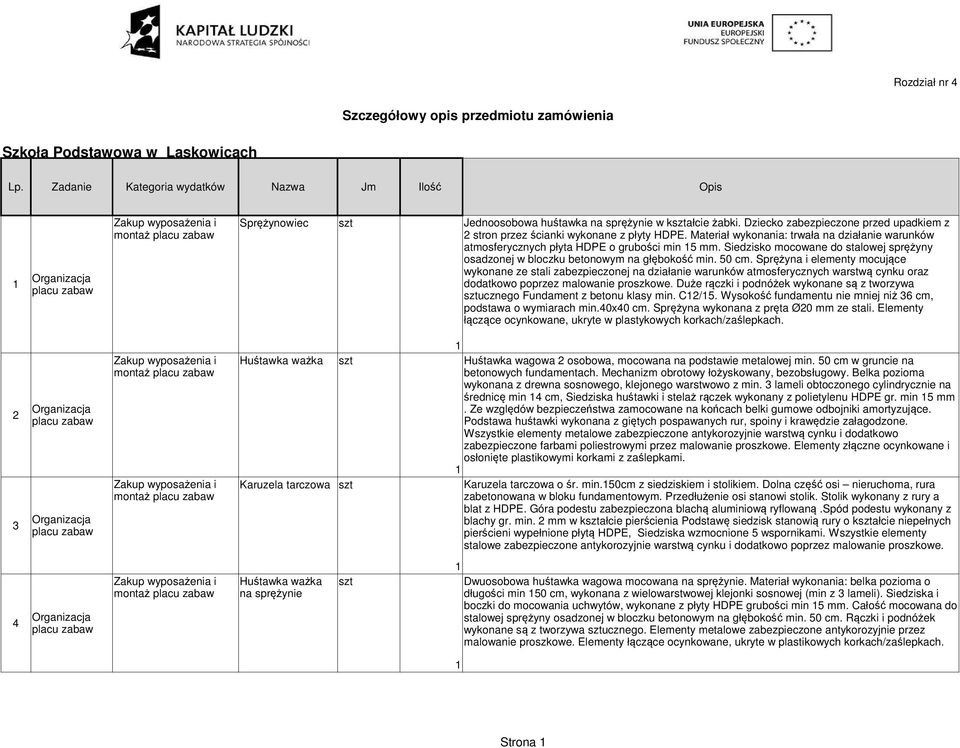

1 Rozdział nr 4 Szczegółowy opis przedmiotu zamówienia Szkoła Podstawowa w Laskowicach montaż Jednoosobowa huśtawka na sprężynie w kałcie żabki. Dziecko zabezpieczone przed upadkiem z 2 stron przez ścianki wykonane z płyty HDPE. Materiał wykonania: trwała na działanie warunków atmosferycznych płyta HDPE o grubości min 5 mm. Siedzisko mocowane do stalowej sprężyny osadzonej w bloczku betonowym na głębokość min. 50 cm. Sprężyna i elementy mocujące wykonane ze stali zabezpieczonej na działanie warunków atmosferycznych warstwą cynku oraz dodatkowo poprzez malowanie proszkowe. Duże rączki i podnóżek wykonane są z tworzywa ucznego Fundament z betonu klasy min. C2/5. Wysokość fundamentu nie mniej niż 6 cm, podstawa o wymiarach min.40x40 cm. Sprężyna wykonana z pręta Ø20 mm ze stali. Elementy łączące ocynkowane, ukryte w plastykowych korkach/zaślepkach. 2 montaż montaż Huśtawka ważka Karuzela tarczowa Huśtawka wagowa 2 osobowa, mocowana na podstawie metalowej min. 50 cm w gruncie na betonowych fundamentach. Mechanizm obrotowy łożyskowany, bezobsługowy. Belka pozioma wykonana z drewna sosnowego, klejonego warstwowo z min. lameli obtoczonego cylindrycznie na średnicę min 4 cm, Siedziska huśtawki i stelaż rączek wykonany z polietylenu HDPE gr. min 5 mm. Ze względów bezpieczeństwa zamocowane na końcach belki gumowe odbojniki amortyzujące. Podstawa huśtawki wykonana z giętych pospawanych rur, spoiny i krawędzie załagodzone. Wszystkie elementy metalowe zabezpieczone antykorozyjnie warstwą cynku i dodatkowo zabezpieczone farbami poliestrowymi przez malowanie proszkowe. Elementy złączne ocynkowane i osłonięte plastikowymi korkami z zaślepkami. Karuzela tarczowa o śr. min.50cm z siedziskiem i stolikiem. Dolna część osi nieruchoma, rura zabetonowana w bloku fundamentowym. Przedłużenie osi stanowi stolik. Stolik wykonany z rury a blat z HDPE. Góra podestu zabezpieczona blachą aluminiową ryflowaną.spód podestu wykonany z blachy gr. min. 2 mm w kałcie pierścienia Podstawę siedzisk stanowią rury o kałcie niepełnych pierścieni wypełnione płytą HDPE, Siedziska wzmocnione 5 wspornikami. Wszystkie elementy stalowe zabezpieczone antykorozyjnie warstwą cynku i dodatkowo poprzez malowanie proszkowe. 4 montaż Huśtawka ważka na sprężynie Dwuosobowa huśtawka wagowa mocowana na sprężynie. Materiał wykonania: belka pozioma o długości min 50 cm, wykonana z wielowarstwowej klejonki sosnowej (min z lameli). Siedziska i boczki do mocowania uchwytów, wykonane z płyty HDPE grubości min 5 mm. Całość mocowana do stalowej sprężyny osadzonej w bloczku betonowym na głębokość min. 50 cm. Rączki i podnóżek wykonane są z tworzywa ucznego. Elementy metalowe zabezpieczone antykorozyjnie przez malowanie proszkowe. Elementy łączące ocynkowane, ukryte w plastikowych korkach/zaślepkach. Strona

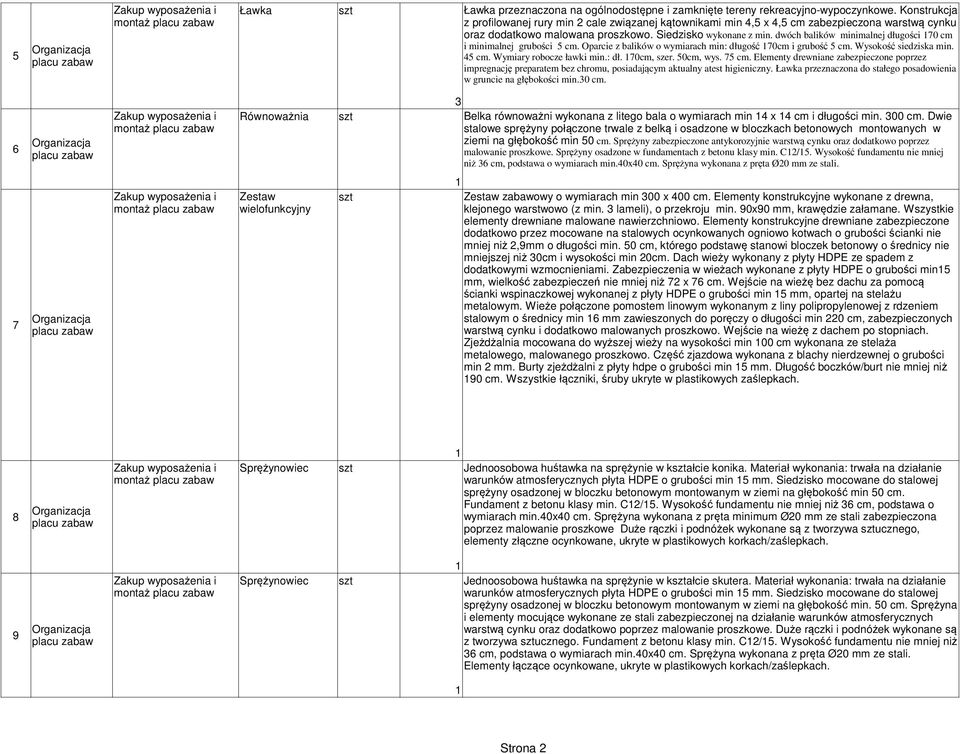

2 5 montaż Ławka Ławka przeznaczona na ogólnodostępne i zamknięte tereny rekreacyjno-wypoczynkowe. Konstrukcja z profilowanej rury min 2 cale związanej kątownikami min 4,5 x 4,5 cm zabezpieczona warstwą cynku oraz dodatkowo malowana proszkowo. Siedzisko wykonane z min. dwóch balików minimalnej długości 70 cm i minimalnej grubości 5 cm. Oparcie z balików o wymiarach min: długość 70cm i grubość 5 cm. Wysokość siedziska min. 45 cm. Wymiary robocze ławki min.: dł. 70cm, szer. 50cm, wys. 75 cm. Elementy drewniane zabezpieczone poprzez impregnację preparatem bez chromu, posiadającym aktualny atest higieniczny. Ławka przeznaczona do stałego posadowienia w gruncie na głębokości min.0 cm. 6 montaż Równoważnia Belka równoważni wykonana z litego bala o wymiarach min 4 x 4 cm i długości min. 00 cm. Dwie stalowe sprężyny połączone trwale z belką i osadzone w bloczkach betonowych montowanych w ziemi na głębokość min 50 cm. Sprężyny zabezpieczone antykorozyjnie warstwą cynku oraz dodatkowo poprzez malowanie proszkowe. Sprężyny osadzone w fundamentach z betonu klasy min. C2/5. Wysokość fundamentu nie mniej niż 6 cm, podstawa o wymiarach min.40x40 cm. Sprężyna wykonana z pręta Ø20 mm ze stali. 7 montaż Zestaw wielofunkcyjny Zestaw zabawowy o wymiarach min 00 x 400 cm. Elementy konstrukcyjne wykonane z drewna, klejonego warstwowo (z min. lameli), o przekroju min. 90x90 mm, krawędzie załamane. Wszystkie elementy drewniane malowane nawierzchniowo. Elementy konstrukcyjne drewniane zabezpieczone dodatkowo przez mocowane na stalowych ocynkowanych ogniowo kotwach o grubości ścianki nie mniej niż 2,9mm o długości min. 50 cm, którego podstawę stanowi bloczek betonowy o średnicy nie mniejszej niż 0cm i wysokości min 20cm. Dach wieży wykonany z płyty HDPE ze spadem z dodatkowymi wzmocnieniami. Zabezpieczenia w wieżach wykonane z płyty HDPE o grubości min5 mm, wielkość zabezpieczeń nie mniej niż 72 x 76 cm. Wejście na wieżę bez dachu za pomocą ścianki wspinaczkowej wykonanej z płyty HDPE o grubości min 5 mm, opartej na stelażu metalowym. Wieże połączone pomostem linowym wykonanym z liny polipropylenowej z rdzeniem stalowym o średnicy min 6 mm zawieszonych do poręczy o długości min 220 cm, zabezpieczonych warstwą cynku i dodatkowo malowanych proszkowo. Wejście na wieżę z dachem po stopniach. Zjeżdżalnia mocowana do wyższej wieży na wysokości min 00 cm wykonana ze stelaża metalowego, malowanego proszkowo. Część zjazdowa wykonana z blachy nierdzewnej o grubości min 2 mm. Burty zjeżdżalni z płyty hdpe o grubości min 5 mm. Długość boczków/burt nie mniej niż 90 cm. Wszystkie łączniki, śruby ukryte w plastikowych zaślepkach. 8 montaż Jednoosobowa huśtawka na sprężynie w kałcie konika. Materiał wykonania: trwała na działanie warunków atmosferycznych płyta HDPE o grubości min 5 mm. Siedzisko mocowane do stalowej sprężyny osadzonej w bloczku betonowym montowanym w ziemi na głębokość min 50 cm. Fundament z betonu klasy min. C2/5. Wysokość fundamentu nie mniej niż 6 cm, podstawa o wymiarach min.40x40 cm. Sprężyna wykonana z pręta minimum Ø20 mm ze stali zabezpieczona poprzez malowanie proszkowe Duże rączki i podnóżek wykonane są z tworzywa ucznego, elementy złączne ocynkowane, ukryte w plastikowych korkach/zaślepkach. 9 montaż Jednoosobowa huśtawka na sprężynie w kałcie skutera. Materiał wykonania: trwała na działanie warunków atmosferycznych płyta HDPE o grubości min 5 mm. Siedzisko mocowane do stalowej sprężyny osadzonej w bloczku betonowym montowanym w ziemi na głębokość min. 50 cm. Sprężyna i elementy mocujące wykonane ze stali zabezpieczonej na działanie warunków atmosferycznych warstwą cynku oraz dodatkowo poprzez malowanie proszkowe. Duże rączki i podnóżek wykonane są z tworzywa ucznego. Fundament z betonu klasy min. C2/5. Wysokość fundamentu nie mniej niż 6 cm, podstawa o wymiarach min.40x40 cm. Sprężyna wykonana z pręta Ø20 mm ze stali. Elementy łączące ocynkowane, ukryte w plastikowych korkach/zaślepkach. Strona 2

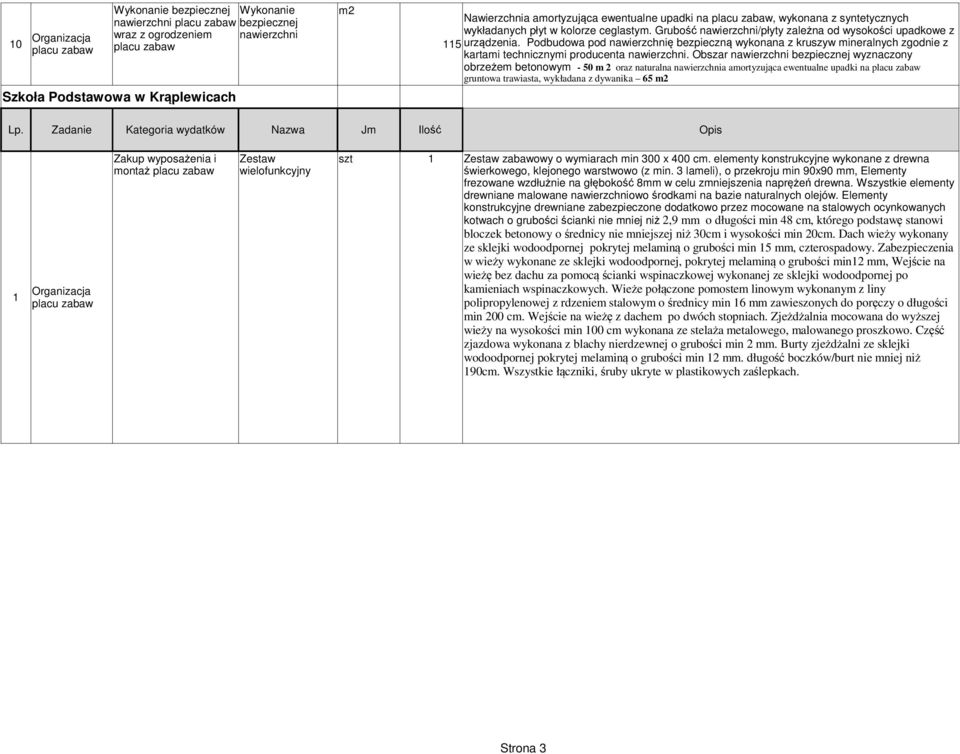

3 0 Wykonanie bezpiecznej Wykonanie nawierzchni bezpiecznej wraz z ogrodzeniem nawierzchni Szkoła Podstawowa w Krąplewicach m2 Nawierzchnia amortyzująca ewentualne upadki na, wykonana z syntetycznych wykładanych płyt w kolorze ceglastym. Grubość nawierzchni/płyty zależna od wysokości upadkowe z 5 urządzenia. Podbudowa pod nawierzchnię bezpieczną wykonana z kruszyw mineralnych zgodnie z kartami technicznymi producenta nawierzchni. Obszar nawierzchni bezpiecznej wyznaczony obrzeżem betonowym - 50 m 2 oraz naturalna nawierzchnia amortyzująca ewentualne upadki na gruntowa trawiasta, wykładana z dywanika 65 m2 montaż Zestaw wielofunkcyjny Zestaw zabawowy o wymiarach min 00 x 400 cm. elementy konstrukcyjne wykonane z drewna świerkowego, klejonego warstwowo (z min. lameli), o przekroju min 90x90 mm, Elementy frezowane wzdłużnie na głębokość 8mm w celu zmniejszenia naprężeń drewna. Wszystkie elementy drewniane malowane nawierzchniowo środkami na bazie naturalnych olejów. Elementy konstrukcyjne drewniane zabezpieczone dodatkowo przez mocowane na stalowych ocynkowanych kotwach o grubości ścianki nie mniej niż 2,9 mm o długości min 48 cm, którego podstawę stanowi bloczek betonowy o średnicy nie mniejszej niż 0cm i wysokości min 20cm. Dach wieży wykonany ze sklejki wodoodpornej pokrytej melaminą o grubości min 5 mm, czterospadowy. Zabezpieczenia w wieży wykonane ze sklejki wodoodpornej, pokrytej melaminą o grubości min2 mm, Wejście na wieżę bez dachu za pomocą ścianki wspinaczkowej wykonanej ze sklejki wodoodpornej po kamieniach wspinaczkowych. Wieże połączone pomostem linowym wykonanym z liny polipropylenowej z rdzeniem stalowym o średnicy min 6 mm zawieszonych do poręczy o długości min 200 cm. Wejście na wieżę z dachem po dwóch stopniach. Zjeżdżalnia mocowana do wyższej wieży na wysokości min 00 cm wykonana ze stelaża metalowego, malowanego proszkowo. Część zjazdowa wykonana z blachy nierdzewnej o grubości min 2 mm. Burty zjeżdżalni ze sklejki wodoodpornej pokrytej melaminą o grubości min 2 mm. długość boczków/burt nie mniej niż 90cm. Wszystkie łączniki, śruby ukryte w plastikowych zaślepkach. Strona

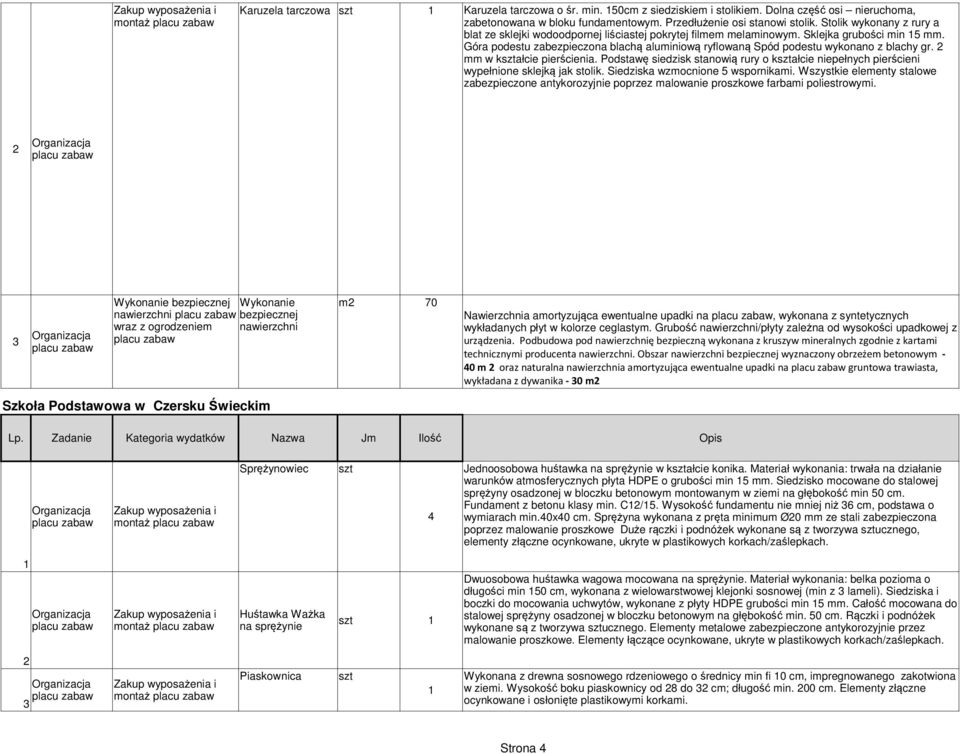

4 montaż Karuzela tarczowa Karuzela tarczowa o śr. min. 50cm z siedziskiem i stolikiem. Dolna część osi nieruchoma, zabetonowana w bloku fundamentowym. Przedłużenie osi stanowi stolik. Stolik wykonany z rury a blat ze sklejki wodoodpornej liściastej pokrytej filmem melaminowym. Sklejka grubości min 5 mm. Góra podestu zabezpieczona blachą aluminiową ryflowaną Spód podestu wykonano z blachy gr. 2 mm w kałcie pierścienia. Podstawę siedzisk stanowią rury o kałcie niepełnych pierścieni wypełnione sklejką jak stolik. Siedziska wzmocnione 5 wspornikami. Wszystkie elementy stalowe zabezpieczone antykorozyjnie poprzez malowanie proszkowe farbami poliestrowymi. 2 Wykonanie bezpiecznej Wykonanie nawierzchni bezpiecznej wraz z ogrodzeniem nawierzchni m2 70 Nawierzchnia amortyzująca ewentualne upadki na, wykonana z syntetycznych wykładanych płyt w kolorze ceglastym. Grubość nawierzchni/płyty zależna od wysokości upadkowej z urządzenia. Podbudowa pod nawierzchnię bezpieczną wykonana z kruszyw mineralnych zgodnie z kartami technicznymi producenta nawierzchni. Obszar nawierzchni bezpiecznej wyznaczony obrzeżem betonowym - 40 m 2 oraz naturalna nawierzchnia amortyzująca ewentualne upadki na gruntowa trawiasta, wykładana z dywanika - 0 m2 Szkoła Podstawowa w Czersku Świeckim montaż 4 Jednoosobowa huśtawka na sprężynie w kałcie konika. Materiał wykonania: trwała na działanie warunków atmosferycznych płyta HDPE o grubości min 5 mm. Siedzisko mocowane do stalowej sprężyny osadzonej w bloczku betonowym montowanym w ziemi na głębokość min 50 cm. Fundament z betonu klasy min. C2/5. Wysokość fundamentu nie mniej niż 6 cm, podstawa o wymiarach min.40x40 cm. Sprężyna wykonana z pręta minimum Ø20 mm ze stali zabezpieczona poprzez malowanie proszkowe Duże rączki i podnóżek wykonane są z tworzywa ucznego, elementy złączne ocynkowane, ukryte w plastikowych korkach/zaślepkach. montaż Huśtawka Ważka na sprężynie Dwuosobowa huśtawka wagowa mocowana na sprężynie. Materiał wykonania: belka pozioma o długości min 50 cm, wykonana z wielowarstwowej klejonki sosnowej (min z lameli). Siedziska i boczki do mocowania uchwytów, wykonane z płyty HDPE grubości min 5 mm. Całość mocowana do stalowej sprężyny osadzonej w bloczku betonowym na głębokość min. 50 cm. Rączki i podnóżek wykonane są z tworzywa ucznego. Elementy metalowe zabezpieczone antykorozyjnie przez malowanie proszkowe. Elementy łączące ocynkowane, ukryte w plastikowych korkach/zaślepkach. 2 montaż Piaskownica Wykonana z drewna sosnowego rdzeniowego o średnicy min fi 0 cm, impregnowanego zakotwiona w ziemi. Wysokość boku piaskownicy od 28 do 2 cm; długość min. 200 cm. Elementy złączne ocynkowane i osłonięte plastikowymi korkami. Strona 4

5 Przykrycie do 4 montaż piaskownicy Wykonanie mb Wykonanie bezpiecznej ogrodzenia placu nawierzchni zabaw wraz z ogrodzeniem 5 6 Wykonanie bezpiecznej nawierzchni wraz z ogrodzeniem Szkoła Podstawowa w Jeżewie Furtka 45 Pokrowiec na piaskownice rozmiarami odpowiadający piaskownicy wykonany z poliestru odpornego na działanie warunków atmosferycznych w tym promieni uv. Przęsło ogrodzenia panelowego wykonane z prętów stalowych o grubości min. 4 mm w pionie i min. 4 mm w poziomie. Zabezpieczone antykorozyjnie Minimalna wysokość przęsła 20 mm. Długość ogrodzenia 45mb Furtka wejściowa panelowa o szerokości min.,0 m, max. do,20 m. Słupki metalowe profil min.60 x 60 mm, obramowanie furtki z profilu metalowego. W zestawie zamek patentowy z klamką. Wykonana z paneli stalowych, odpornych na działanie warunków atmosferycznych. Wysokość furtki zgodna z wysokością ogrodzenia. montaż Zestaw wielofunkcyjny Zestaw zabawowy o wymiarach min 5,5 x 9 m. Elementy konstrukcyjne wykonane z drewna świerkowego, klejonego warstwowo (z min. lameli), o przekroju min. 90x90 mm, krawędzie Wszystkie elementy drewniane malowane nawierzchniowo środkami na bazie naturalnych olejów. Elementy konstrukcyjne drewniane zabezpieczone dodatkowo przez mocowane na stalowych ocynkowanych kotwach o grubości ścianki nie mniej niż 2,9 mm o długości min 50 cm, którego podstawę stanowi bloczek betonowy o średnicy nie mniejszej niż 0cm i wysokości min 20cm. Zestaw składa się z wież z dachem ze spadem, wykonanymi z tworzywa ucznego - płyty HDPE o grubości min 2 mm, Dodatkowo zestaw posiada 4 wieżyczki bez zadaszenia o różnej wysokości podestów ( o wysokości podestu na min 70 cm, o wysokości podestu na min 00 cm, o wysokości podestu na min 0 cm i jednej na wysokości podestu min 60 cm.) Zabezpieczenia/ścianki w wieżach wykonane z tworzywa ucznego płyty HDPE o grubości min 2 mm, wielkość zabezpieczeń nie mniej niż 72 x 76cm. Wejście na zestaw możliwe: w 4 miejscach po stopniach metalowych, po drewnianym trapie wspinaczkowym skośnym z liną do wspinania, pochyłej ściance wspinaczkowej z kamieniami. System wież zadaszonych połączony ze sobą za pomocą ruchomych pomostów. Pomostem ruchomym wykonanym z lin polipropylenowych o wysokości ok 0 cm nad poziomem gruntu, pomostem drewnianym z wiszącymi poprzecznie na linach polipropylenowych belkami, pomost tunelowym skośnym z lin i stałym pomostem łukowym drewnianym. Zestaw posiada zjeżdżalnie dla dzieci w różnym wieku. Zjeżdżalnia dla najmłodszych mocowana na wysokości ok 00 cm z burtami wykonanymi z płyty HDPE, średnia zjeżdżalnia mocowana na wysokości ok 0 cm cała stalowa i zjeżdżalnia dla starszych z częścią startową na wysokości ok 60 cm wykonana z tworzywa ucznego tzw, zjeżdżalnia ślimakowa odkryta. Mniejsze zjeżdżalnie ze stelażem metalowym, których część zjazdowa wykonana jest z blachy nierdzewnej o grubości min 2 mm. Wszystkie elementy metalowe malowane proszkowo wszystkie łączniki, śruby, ocynkowane, dodatkowo ukryte w plastikowych zaślepkach. Zestaw może być dowolnie rozbudowany o wybrane elementy dodatkowe (sprawnościowe, wieże, podesty) zachowując certyfikat. Strona 5

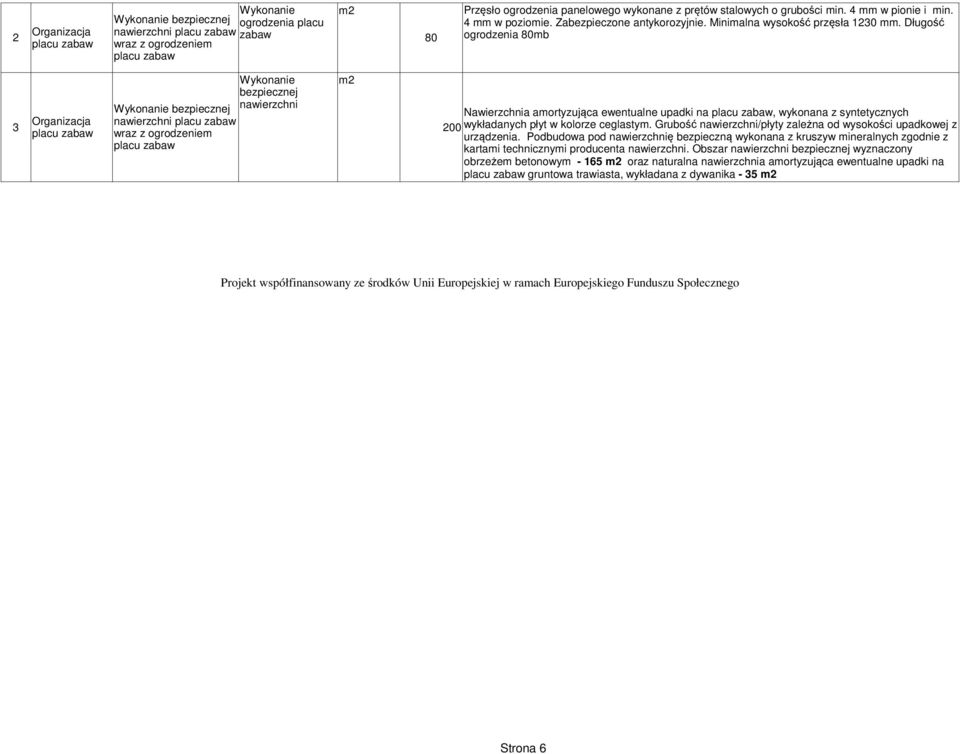

6 2 Wykonanie Wykonanie bezpiecznej ogrodzenia placu nawierzchni zabaw wraz z ogrodzeniem m2 80 Przęsło ogrodzenia panelowego wykonane z prętów stalowych o grubości min. 4 mm w pionie i min. 4 mm w poziomie. Zabezpieczone antykorozyjnie. Minimalna wysokość przęsła 20 mm. Długość ogrodzenia 80mb Wykonanie bezpiecznej Wykonanie bezpiecznej nawierzchni nawierzchni wraz z ogrodzeniem m2 Nawierzchnia amortyzująca ewentualne upadki na, wykonana z syntetycznych 200 wykładanych płyt w kolorze ceglastym. Grubość nawierzchni/płyty zależna od wysokości upadkowej z urządzenia. Podbudowa pod nawierzchnię bezpieczną wykonana z kruszyw mineralnych zgodnie z kartami technicznymi producenta nawierzchni. Obszar nawierzchni bezpiecznej wyznaczony obrzeżem betonowym - 65 m2 oraz naturalna nawierzchnia amortyzująca ewentualne upadki na gruntowa trawiasta, wykładana z dywanika - 5 m2 Projekt współfinansowany ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego Strona 6
