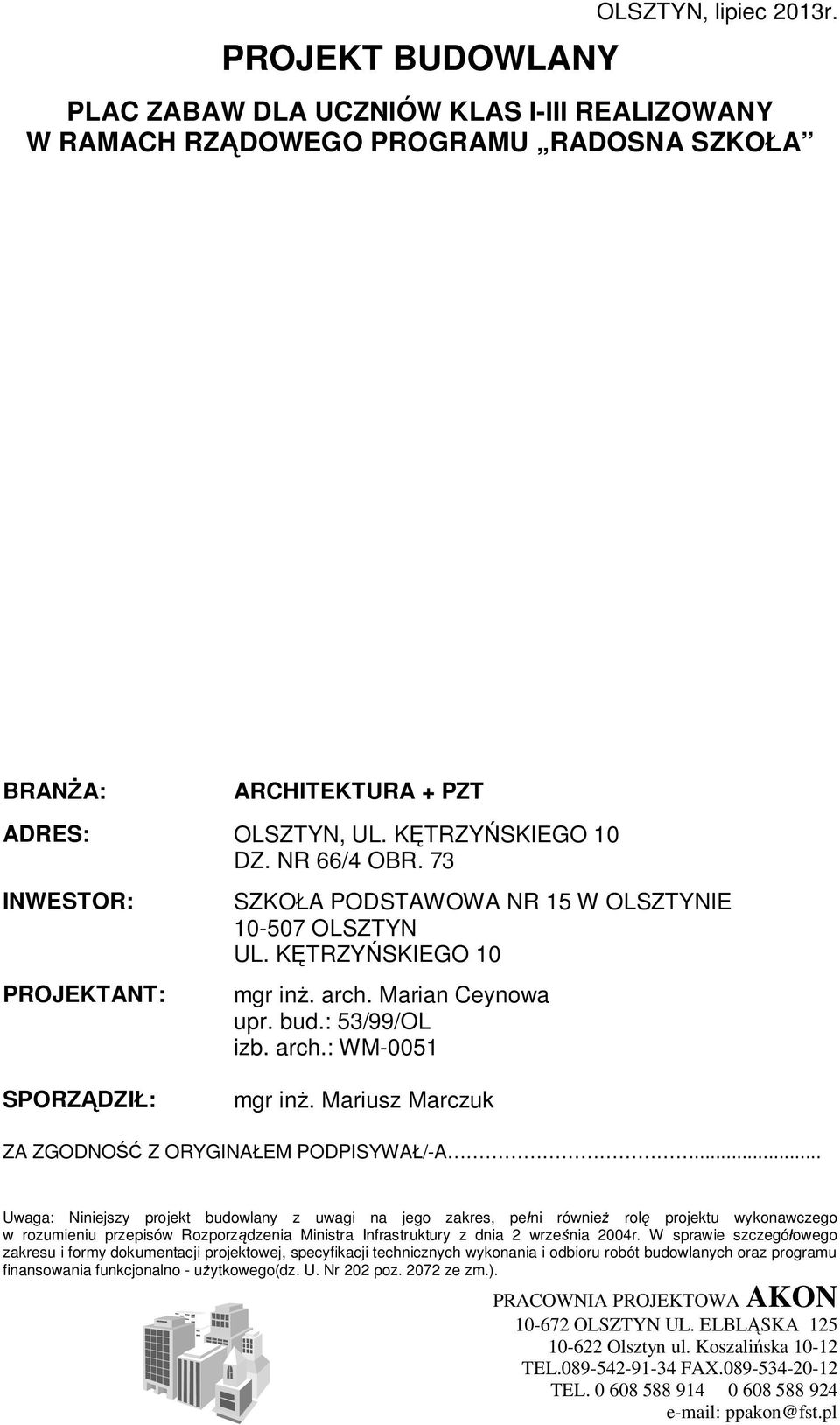

1 PROJEKT BUDOWLANY OLSZTYN, lipiec 2013r. PLAC ZABAW DLA UCZNIÓW KLAS I-III REALIZOWANY W RAMACH RZ DOWEGO PROGRAMU RADOSNA SZKO A BRAN A: ARCHITEKTURA + PZT ADRES: OLSZTYN, UL. K TRZY SKIEGO 10 DZ. NR 66/4 OBR. 73 INWESTOR: PROJEKTANT: SZKO A PODSTAWOWA NR 15 W OLSZTYNIE OLSZTYN UL. K TRZY SKIEGO 10 mgr in. arch. Marian Ceynowa upr. bud.: 53/99/OL izb. arch.: WM-0051 SPORZ DZI : mgr in. Mariusz Marczuk ZA ZGODNO Z ORYGINA EM PODPISYWA /-A... Uwaga: Niniejszy projekt budowlany z uwagi na jego zakres, pe ni równie rol projektu wykonawczego w rozumieniu przepisów Rozporz dzenia Ministra Infrastruktury z dnia 2 wrze nia 2004r. W sprawie szczegó owego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu finansowania funkcjonalno - u ytkowego(dz. U. Nr 202 poz ze zm.). PRACOWNIA PROJEKTOWA AKON OLSZTYN UL. ELBL SKA Olsztyn ul. Koszali ska TEL FAX TEL ppakon@fst.pl

Mariusz Marczuk ZA ZGODNO Z ORYGINA EM PODPISYWA /-A.

2 ZAWARTO OPRACOWANIA I. IZBY I UPRAWNIENIA PROJEKTANTÓW II. OPIS TECHNICZNY III. INFORMACJA BIOZ IV. CZ RYSUNKOWA PZ - 1 PROJEKT ZAGOSPODAROWANIA TERENU 1:500 PZ - 2 WYPOSA ENIE PLACU ZABAW 1:200 PZ 3 PRZEKROJE NAWIERZCHNI 1:20

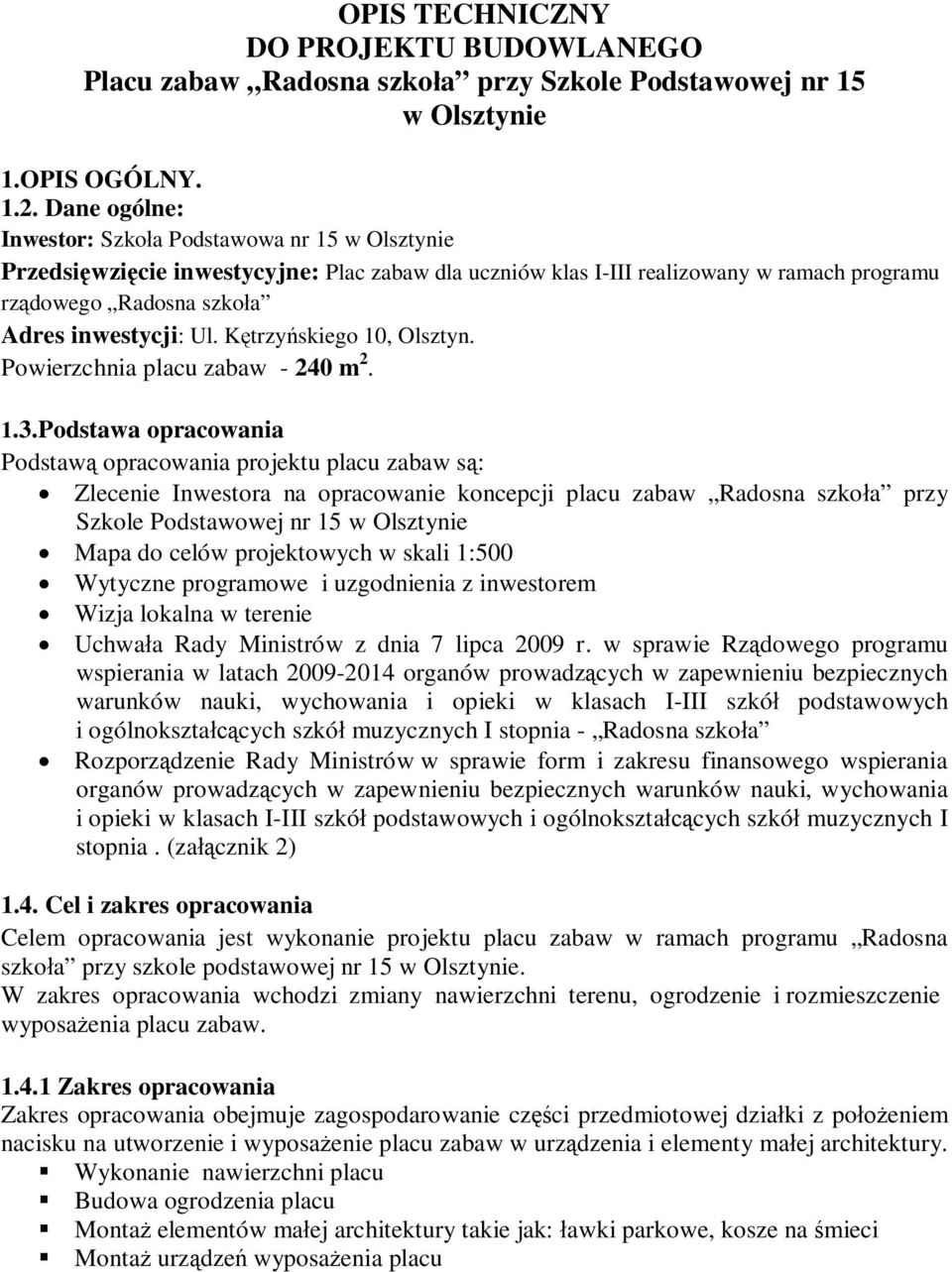

3 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO Placu zabaw Radosna szko a przy Szkole Podstawowej nr 15 w Olsztynie 1.OPIS OGÓLNY Dane ogólne: Inwestor: Szko a Podstawowa nr 15 w Olsztynie Przedsi wzi cie inwestycyjne: Plac zabaw dla uczniów klas I-III realizowany w ramach programu rz dowego Radosna szko a Adres inwestycji: Ul. K trzy skiego 10, Olsztyn. Powierzchnia placu zabaw m Podstawa opracowania Podstaw opracowania projektu placu zabaw s : Zlecenie Inwestora na opracowanie koncepcji placu zabaw Radosna szko a przy Szkole Podstawowej nr 15 w Olsztynie Mapa do celów projektowych w skali 1:500 Wytyczne programowe i uzgodnienia z inwestorem Wizja lokalna w terenie Uchwa a Rady Ministrów z dnia 7 lipca 2009 r. w sprawie Rz dowego programu wspierania w latach organów prowadz cych w zapewnieniu bezpiecznych warunków nauki, wychowania i opieki w klasach I-III szkó podstawowych i ogólnokszta cych szkó muzycznych I stopnia - Radosna szko a Rozporz dzenie Rady Ministrów w sprawie form i zakresu finansowego wspierania organów prowadz cych w zapewnieniu bezpiecznych warunków nauki, wychowania i opieki w klasach I-III szkó podstawowych i ogólnokszta cych szkó muzycznych I stopnia. (za cznik 2) 1.4. Cel i zakres opracowania Celem opracowania jest wykonanie projektu placu zabaw w ramach programu Radosna szko a przy szkole podstawowej nr 15 w Olsztynie. W zakres opracowania wchodzi zmiany nawierzchni terenu, ogrodzenie i rozmieszczenie wyposa enia placu zabaw Zakres opracowania Zakres opracowania obejmuje zagospodarowanie cz ci przedmiotowej dzia ki z po eniem nacisku na utworzenie i wyposa enie placu zabaw w urz dzenia i elementy ma ej architektury. Wykonanie nawierzchni placu Budowa ogrodzenia placu Monta elementów ma ej architektury takie jak: awki parkowe, kosze na mieci Monta urz dze wyposa enia placu

K trzy skiego 10, Olsztyn. Powierzchnia placu zabaw - 240 m 2. 1.3.

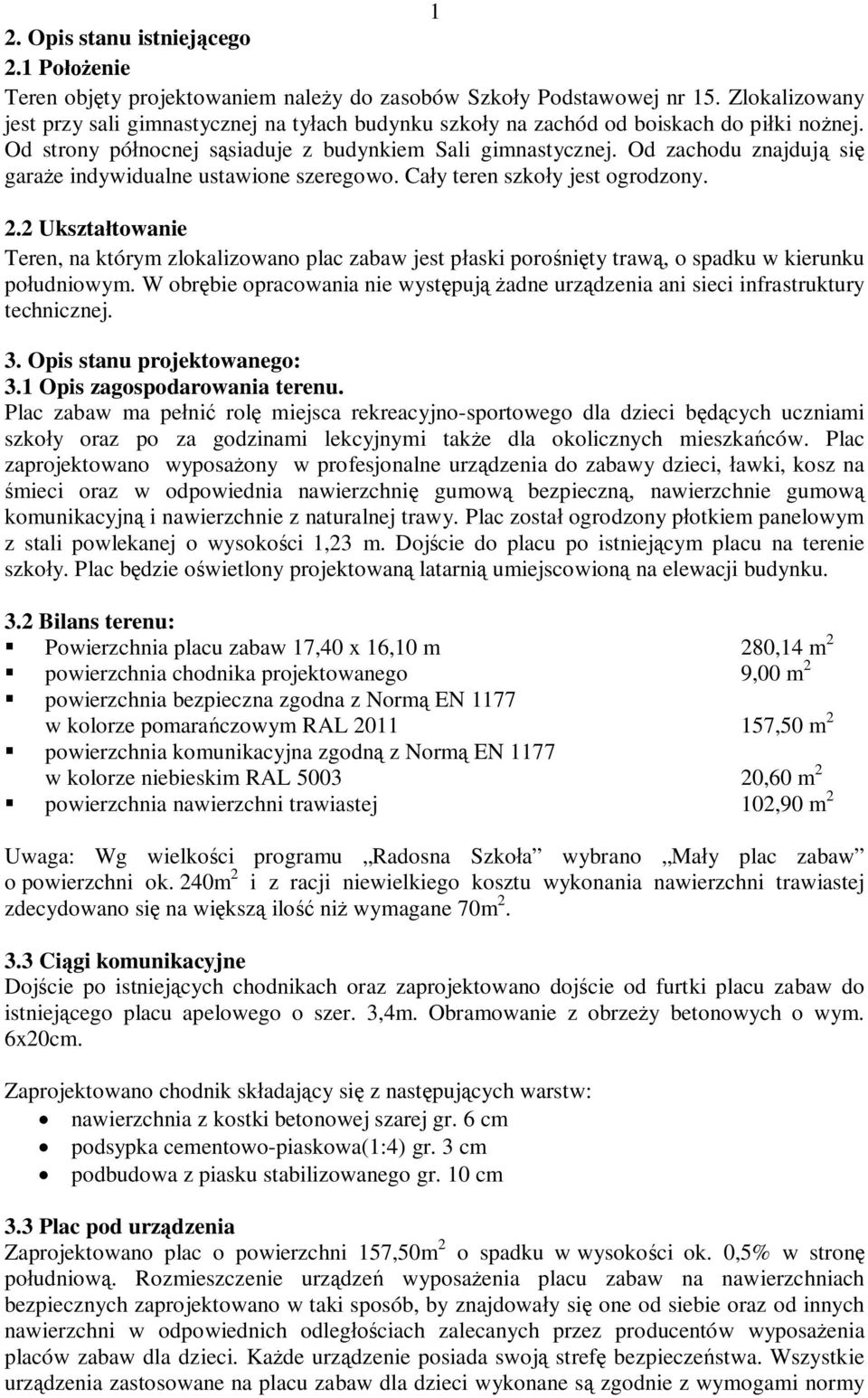

4 1 2. Opis stanu istniej cego 2.1 Po enie Teren obj ty projektowaniem nale y do zasobów Szko y Podstawowej nr 15. Zlokalizowany jest przy sali gimnastycznej na ty ach budynku szko y na zachód od boiskach do pi ki no nej. Od strony pó nocnej s siaduje z budynkiem Sali gimnastycznej. Od zachodu znajduj si gara e indywidualne ustawione szeregowo. Ca y teren szko y jest ogrodzony. 2.2 Ukszta towanie Teren, na którym zlokalizowano plac zabaw jest p aski poro ni ty traw, o spadku w kierunku po udniowym. W obr bie opracowania nie wyst puj adne urz dzenia ani sieci infrastruktury technicznej. 3. Opis stanu projektowanego: 3.1 Opis zagospodarowania terenu. Plac zabaw ma pe ni rol miejsca rekreacyjno-sportowego dla dzieci b cych uczniami szko y oraz po za godzinami lekcyjnymi tak e dla okolicznych mieszka ców. Plac zaprojektowano wyposa ony w profesjonalne urz dzenia do zabawy dzieci, awki, kosz na mieci oraz w odpowiednia nawierzchni gumow bezpieczn, nawierzchnie gumow komunikacyjn i nawierzchnie z naturalnej trawy. Plac zosta ogrodzony p otkiem panelowym z stali powlekanej o wysoko ci 1,23 m. Doj cie do placu po istniej cym placu na terenie szko y. Plac b dzie o wietlony projektowan latarni umiejscowion na elewacji budynku. 3.2 Bilans terenu: Powierzchnia placu zabaw 17,40 x 16,10 m 280,14 m 2 powierzchnia chodnika projektowanego 9,00 m 2 powierzchnia bezpieczna zgodna z Norm EN 1177 w kolorze pomara czowym RAL ,50 m 2 powierzchnia komunikacyjna zgodn z Norm EN 1177 w kolorze niebieskim RAL ,60 m 2 powierzchnia nawierzchni trawiastej 102,90 m 2 Uwaga: Wg wielko ci programu Radosna Szko a wybrano Ma y plac zabaw o powierzchni ok. 240m 2 i z racji niewielkiego kosztu wykonania nawierzchni trawiastej zdecydowano si na wi ksz ilo ni wymagane 70m Ci gi komunikacyjne Doj cie po istniej cych chodnikach oraz zaprojektowano doj cie od furtki placu zabaw do istniej cego placu apelowego o szer. 3,4m. Obramowanie z obrze y betonowych o wym. 6x20cm. Zaprojektowano chodnik sk adaj cy si z nast puj cych warstw: nawierzchnia z kostki betonowej szarej gr. 6 cm podsypka cementowo-piaskowa(1:4) gr. 3 cm podbudowa z piasku stabilizowanego gr. 10 cm 3.3 Plac pod urz dzenia Zaprojektowano plac o powierzchni 157,50m 2 o spadku w wysoko ci ok. 0,5% w stron po udniow. Rozmieszczenie urz dze wyposa enia placu zabaw na nawierzchniach bezpiecznych zaprojektowano w taki sposób, by znajdowa y si one od siebie oraz od innych nawierzchni w odpowiednich odleg ciach zalecanych przez producentów wyposa enia placów zabaw dla dzieci. Ka de urz dzenie posiada swoj stref bezpiecze stwa. Wszystkie urz dzenia zastosowane na placu zabaw dla dzieci wykonane s zgodnie z wymogami normy

Od zachodu znajduj si gara e indywidualne ustawione szeregowo. Ca y teren szko y jest ogrodzony. 2.

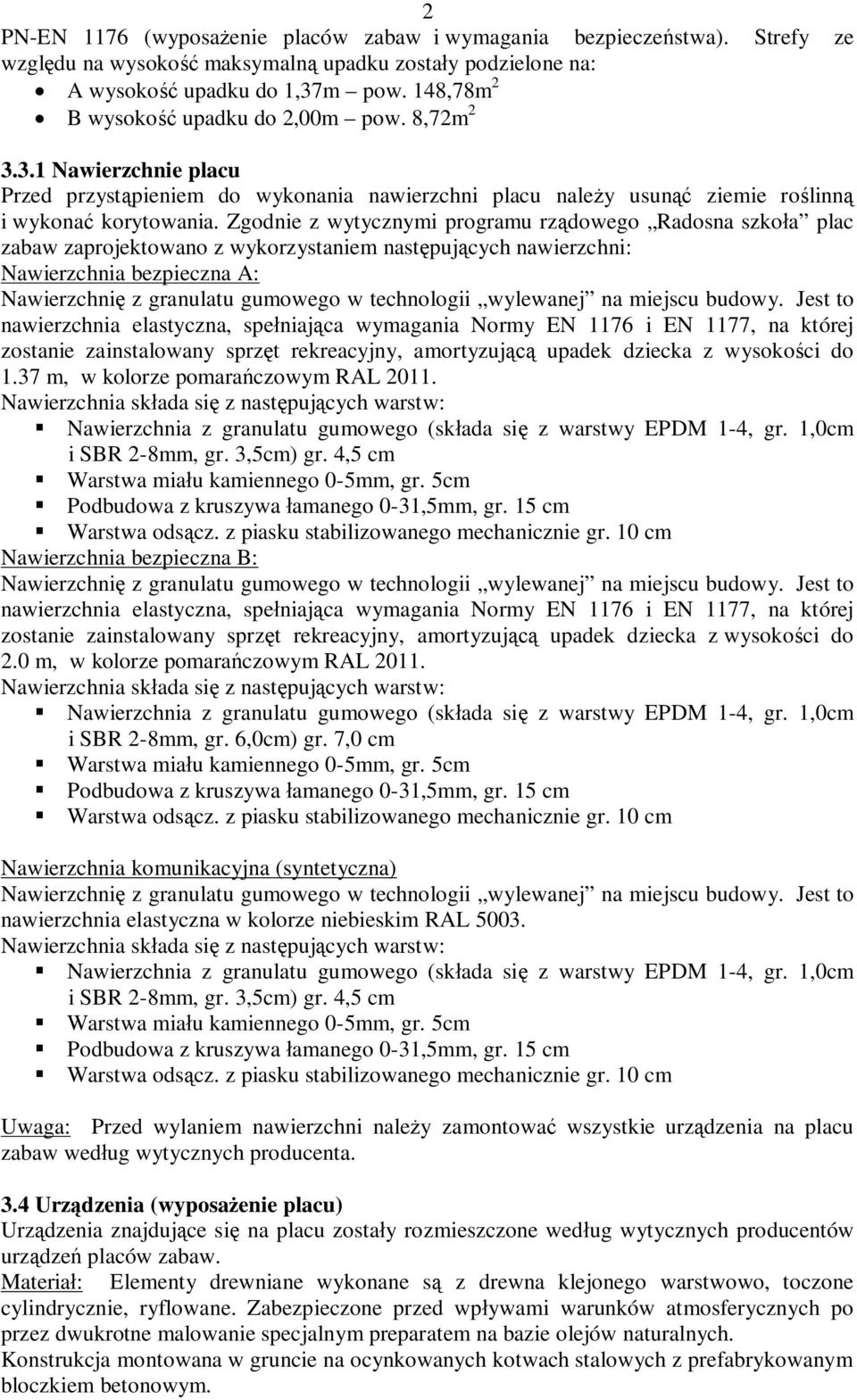

5 2 PN-EN 1176 (wyposa enie placów zabaw i wymagania bezpiecze stwa). Strefy ze wzgl du na wysoko maksymaln upadku zosta y podzielone na: A wysoko upadku do 1,37m pow. 148,78m 2 B wysoko upadku do 2,00m pow. 8,72m Nawierzchnie placu Przed przyst pieniem do wykonania nawierzchni placu nale y usun ziemie ro linn i wykona korytowania. Zgodnie z wytycznymi programu rz dowego Radosna szko a plac zabaw zaprojektowano z wykorzystaniem nast puj cych nawierzchni: Nawierzchnia bezpieczna A: Nawierzchni z granulatu gumowego w technologii wylewanej na miejscu budowy. Jest to nawierzchnia elastyczna, spe niaj ca wymagania Normy EN 1176 i EN 1177, na której zostanie zainstalowany sprz t rekreacyjny, amortyzuj upadek dziecka z wysoko ci do 1.37 m, w kolorze pomara czowym RAL Nawierzchnia sk ada si z nast puj cych warstw: Nawierzchnia z granulatu gumowego (sk ada si z warstwy EPDM 1-4, gr. 1,0cm i SBR 2-8mm, gr. 3,5cm) gr. 4,5 cm Warstwa mia u kamiennego 0-5mm, gr. 5cm Podbudowa z kruszywa amanego 0-31,5mm, gr. 15 cm Warstwa ods cz. z piasku stabilizowanego mechanicznie gr. 10 cm Nawierzchnia bezpieczna B: Nawierzchni z granulatu gumowego w technologii wylewanej na miejscu budowy. Jest to nawierzchnia elastyczna, spe niaj ca wymagania Normy EN 1176 i EN 1177, na której zostanie zainstalowany sprz t rekreacyjny, amortyzuj upadek dziecka z wysoko ci do 2.0 m, w kolorze pomara czowym RAL Nawierzchnia sk ada si z nast puj cych warstw: Nawierzchnia z granulatu gumowego (sk ada si z warstwy EPDM 1-4, gr. 1,0cm i SBR 2-8mm, gr. 6,0cm) gr. 7,0 cm Warstwa mia u kamiennego 0-5mm, gr. 5cm Podbudowa z kruszywa amanego 0-31,5mm, gr. 15 cm Warstwa ods cz. z piasku stabilizowanego mechanicznie gr. 10 cm Nawierzchnia komunikacyjna (syntetyczna) Nawierzchni z granulatu gumowego w technologii wylewanej na miejscu budowy. Jest to nawierzchnia elastyczna w kolorze niebieskim RAL Nawierzchnia sk ada si z nast puj cych warstw: Nawierzchnia z granulatu gumowego (sk ada si z warstwy EPDM 1-4, gr. 1,0cm i SBR 2-8mm, gr. 3,5cm) gr. 4,5 cm Warstwa mia u kamiennego 0-5mm, gr. 5cm Podbudowa z kruszywa amanego 0-31,5mm, gr. 15 cm Warstwa ods cz. z piasku stabilizowanego mechanicznie gr. 10 cm Uwaga: Przed wylaniem nawierzchni nale y zamontowa wszystkie urz dzenia na placu zabaw wed ug wytycznych producenta. 3.4 Urz dzenia (wyposa enie placu) Urz dzenia znajduj ce si na placu zosta y rozmieszczone wed ug wytycznych producentów urz dze placów zabaw. Materia : Elementy drewniane wykonane s z drewna klejonego warstwowo, toczone cylindrycznie, ryflowane. Zabezpieczone przed wp ywami warunków atmosferycznych po przez dwukrotne malowanie specjalnym preparatem na bazie olejów naturalnych. Konstrukcja montowana w gruncie na ocynkowanych kotwach stalowych z prefabrykowanym bloczkiem betonowym.

Zgodnie z wytycznymi programu rz dowego Radosna szko a plac zabaw zaprojektowano z wykorzystaniem nast puj cych nawierzchni: Nawierzchnia bezpieczna A: Nawierzchni z granulatu gumowego w technologii

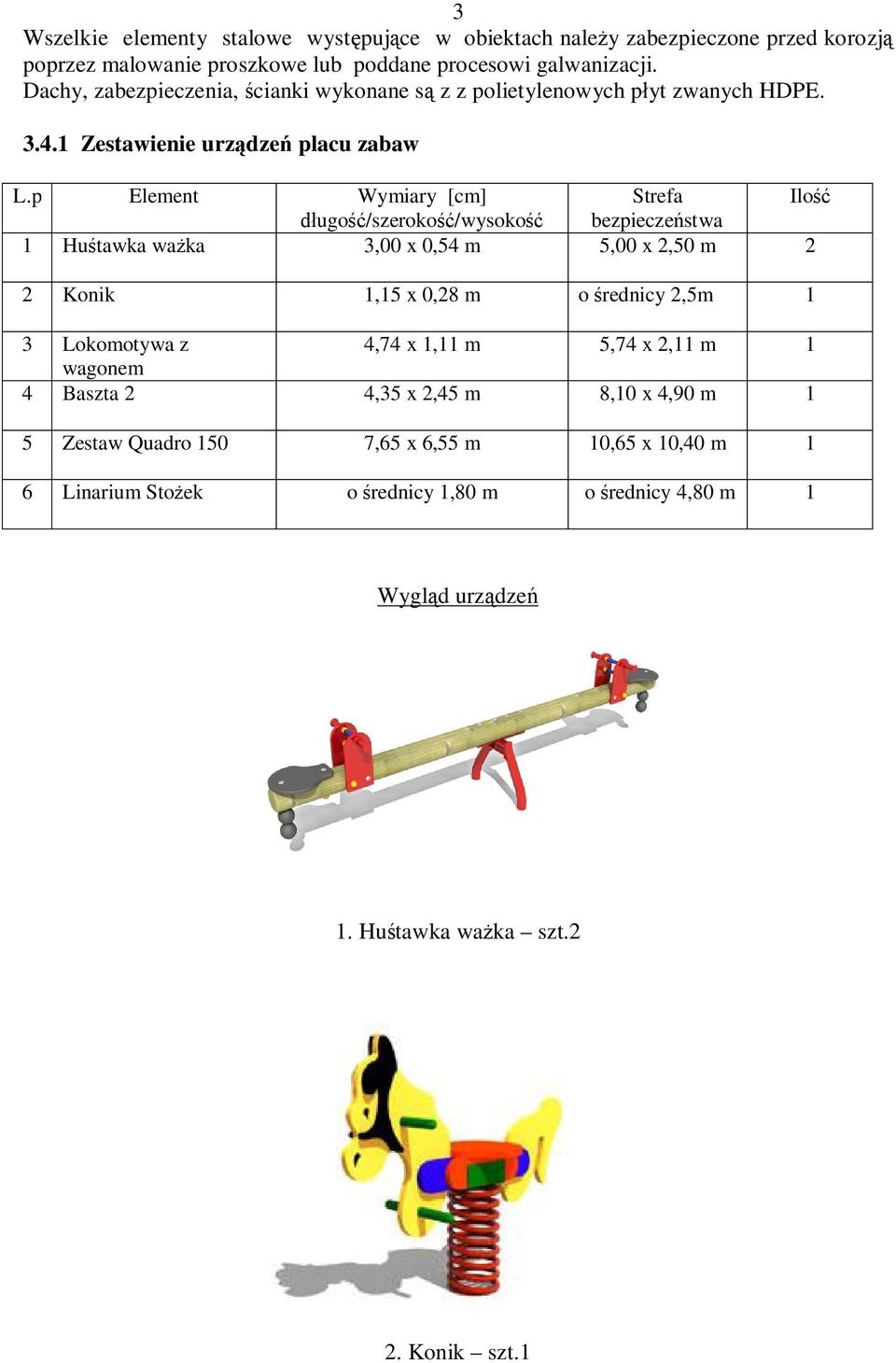

6 3 Wszelkie elementy stalowe wyst puj ce w obiektach nale y zabezpieczone przed korozj poprzez malowanie proszkowe lub poddane procesowi galwanizacji. Dachy, zabezpieczenia, cianki wykonane s z z polietylenowych p yt zwanych HDPE Zestawienie urz dze placu zabaw L.p Element Wymiary [cm] Strefa Ilo ugo /szeroko /wysoko bezpiecze stwa 1 Hu tawka wa ka 3,00 x 0,54 m 5,00 x 2,50 m 2 2 Konik 1,15 x 0,28 m o rednicy 2,5m 1 3 Lokomotywa z 4,74 x 1,11 m 5,74 x 2,11 m 1 wagonem 4 Baszta 2 4,35 x 2,45 m 8,10 x 4,90 m 1 5 Zestaw Quadro 150 7,65 x 6,55 m 10,65 x 10,40 m 1 6 Linarium Sto ek o rednicy 1,80 m o rednicy 4,80 m 1 Wygl d urz dze 1. Hu tawka wa ka szt.2 2. Konik szt.1

p Element Wymiary [cm] Strefa Ilo ugo /szeroko /wysoko bezpiecze stwa 1 Hu tawka wa ka 3,00 x 0,54 m 5,00 x 2,50 m 2 2 Konik 1,15 x 0,28 m o rednicy 2,5m 1 3 Lokomotywa

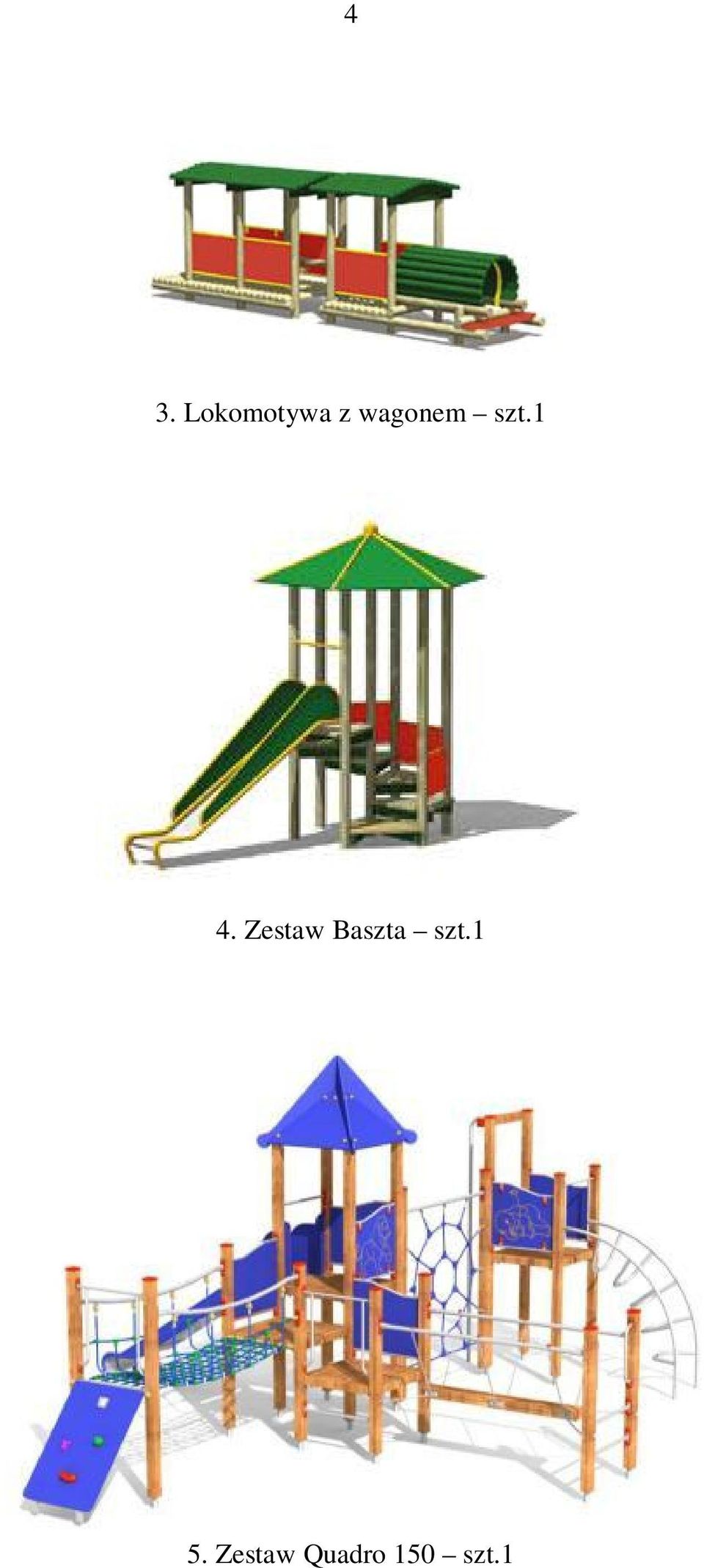

7 4 3. Lokomotywa z wagonem szt.1 4. Zestaw Baszta szt.1 5. Zestaw Quadro 150 szt.1

8 5 6. Linarium sto ek szt Ma a architektura Zaprojektowano wyposa enie placu w awki z oparciem i kosze na mieci oraz tablic informacyjn. awka parkowa - awka drewniana na stela u betonowym z oparciem szt.2 Kosz na mieci - drewniany z pó wa ków - szt.1

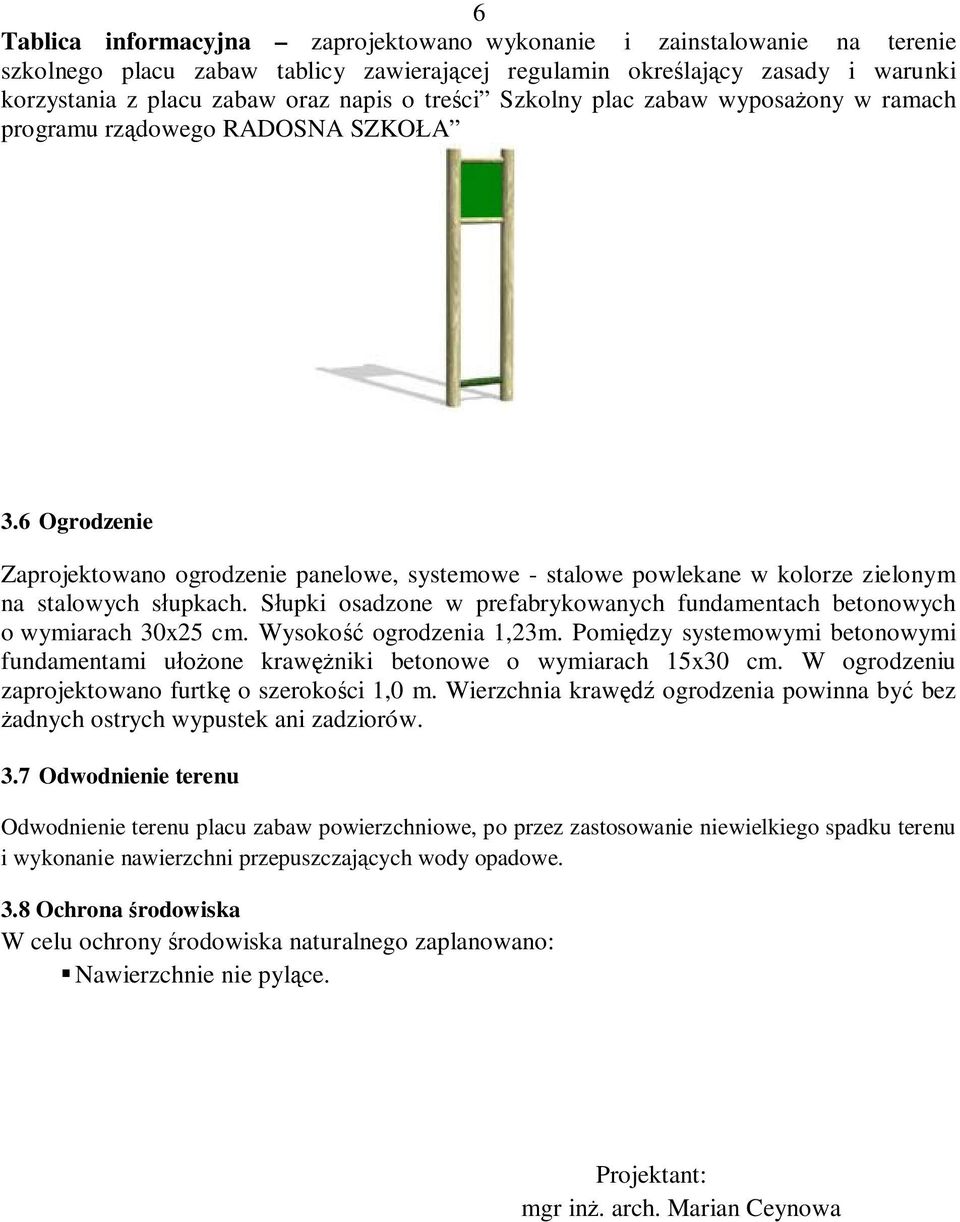

9 6 Tablica informacyjna zaprojektowano wykonanie i zainstalowanie na terenie szkolnego placu zabaw tablicy zawieraj cej regulamin okre laj cy zasady i warunki korzystania z placu zabaw oraz napis o tre ci Szkolny plac zabaw wyposa ony w ramach programu rz dowego RADOSNA SZKO A 3.6 Ogrodzenie Zaprojektowano ogrodzenie panelowe, systemowe - stalowe powlekane w kolorze zielonym na stalowych s upkach. S upki osadzone w prefabrykowanych fundamentach betonowych o wymiarach 30x25 cm. Wysoko ogrodzenia 1,23m. Pomi dzy systemowymi betonowymi fundamentami u one kraw niki betonowe o wymiarach 15x30 cm. W ogrodzeniu zaprojektowano furtk o szeroko ci 1,0 m. Wierzchnia kraw ogrodzenia powinna by bez adnych ostrych wypustek ani zadziorów. 3.7 Odwodnienie terenu Odwodnienie terenu placu zabaw powierzchniowe, po przez zastosowanie niewielkiego spadku terenu i wykonanie nawierzchni przepuszczaj cych wody opadowe. 3.8 Ochrona rodowiska W celu ochrony rodowiska naturalnego zaplanowano: Nawierzchnie nie pyl ce. Projektant: mgr in. arch. Marian Ceynowa

6 Ogrodzenie Zaprojektowano ogrodzenie panelowe, systemowe - stalowe powlekane w kolorze zielonym na stalowych s upkach.
