2 Urządzenia projektowane 9,17 m 6,80 m 1. Kiwak Konik 2. Kiwak Skuter 3. Huśtawka ważka 4. Zestaw zabawowy 5. Regulamin KKŃ KSK REG ,80 m 5 Nawierzchnia Nawierzchnia piaskowa 46,24m2 Plan zagospodarowania terenu Temat: Wagowo Projektant: inż. arch. Weronika Stochmal październik 5, 2017 Rys: A

3

4

5

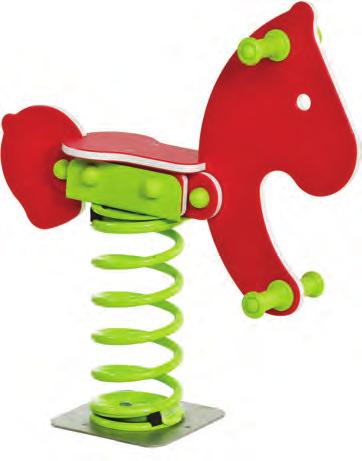

6 KKŃ HUŚTAWKA NA SPRĘŻYNIE - KOŃ Długość Szerokość Wysokość Wys. swobodnego upadku 980 mm 300 mm 900 mm 600 mm Charakterystyka urządzenia 1. Całość wykonana z płyty HDPE grubości 19 mm. 2. Uchwyty i podnóżki z HDPE z profilem antypoślizgowym. 3. Śruby ocynkowane, zabezpieczone zaślepkami z tworzywa. 4. Sprężyna ze stali ocynkowanej malowanej proszkowo - ostatni pierścień sprężyny zabezpieczony przed pułapką na zakleszczenie. 5. Urządzenie osadzone w podłożu na stalowych kotwach, zabetonowanych w gruncie. 6. Kotwa do betonu ze stali galwanizowanej ogniowo.

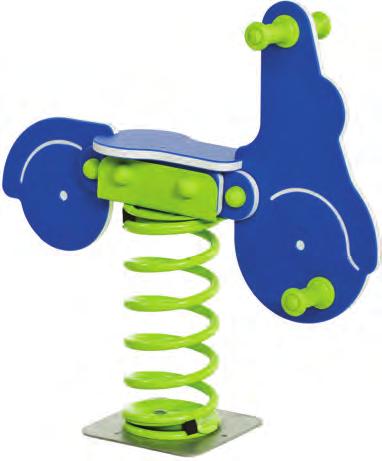

7 KSK HUŚTAWKA NA SPRĘŻYNIE - SKUTER Długość Szerokość Wysokość Wys. swobodnego upadku 980 mm 300 mm 900 mm 600 mm Charakterystyka urządzenia 1. Całość wykonana z płyty HDPE grubości 19 mm. 2. Uchwyty i podnóżki z HDPE z profilem antypoślizgowym. 3. Śruby ocynkowane, zabezpieczone zaślepkami z tworzywa. 4. Sprężyna ze stali ocynkowanej malowanej proszkowo - ostatni pierścień sprężyny zabezpieczony przed pułapką na zakleszczenie. 5. Urządzenie osadzone w podłożu na stalowych kotwach, zabetonowanych w gruncie. 6. Kotwa do betonu ze stali galwanizowanej ogniowo.

8 4102 HUŚTAWKA WAŻKA Długość Szerokość Wysokość Wys. swobodnego upadku 2100 mm 440 mm 800 mm 780 mm Charakterystyka urządzenia 1. Urządzenie osadzone w podłożu na stalowych kotwach ocynkowanych, zabetonowanych w gruncie. 2. Wszystkie elementy drewniane malowane są natryskowo farbami akrylowymi tworzącymi elastyczną warstwę z powłoką uv. 3. Wszystkie elementy wykonane ze sklejek malowane są natryskowo farbami akrylowymi tworzącymi elastyczną warstwę z powłoką uv. 4. Konstrukcja nośna - podwójny profil stalowy w kształcie łuku, malowany proszkowo. 5. Belka poprzeczna o długości minimum 3 m z drewna klejonego z zamocowanymi na krawędziach od spodu obojnakimi pochłaniającymi energię. 6. Uchwyty wykonane z rurki stalowej malowanej proszkowo. 7. Urządzenie posiada siedziska z oparciami. Oparcie siedziska wykonane z rurki stalowej malowanej proszkowo oraz sklejki wodoodpornej o grubości 25 mm.

9 5106 ZESTAW ZABAWOWY Rodzaj urządzenia Długość Szerokość Wysokość Wys. swobodnego upadku Łatwodostępne 3200 mm 3205 mm 2210 mm 2000 mm Uwagi ogólne do zestawu 1. Elementy konstrukcyjne wykonane z drewna klejonego warstwowo (kantówka o wymiarach 100 mm x 100 mm o zaokrąglonych krawędziach). Wszystkie belki konstrukcyjne posiadają frez wzdłużny z każdej strony. Elementy konstrukcyjne zakończone są od góry kapturkami z tworzywa. 2. Urządzenie osadzone w podłożu na stalowych kotwach ocynkowanych, zabetonowanych w gruncie. 3. Wszystkie elementy drewniane malowane są natryskowo farbami akrylowymi tworzącymi elastyczną warstwę z powłoką uv. 4. Wszystkie elementy wykonane ze sklejek malowane są natryskowo farbami akrylowymi tworzącymi elastyczną warstwę z powłoką uv. 5. Elementy wykonane z rurek stalowych grubościennych o średnicy 30 mm malowane proszkowo w kolorze. 6. Śruby ocynkowane w słupach konstrukcyjnych, zabezpieczone zaślepkami z tworzywa. 7. Gniazda łączników zakryte zaślepkami z tworzywa. 8. Podest antypoślizgowy wykonany ze sklejki szalunkowej wodoodpornej grubości 25 mm. 9. Zjeżdżalnia wykonana z: ślizg - stal nierdzewna, boki - sklejka wodoodporna o grubości 25 mm malowana natryskowo farbami akrylowymi.

10 5106 ZESTAW ZABAWOWY Opis techniczny wchodzących w skład elementów 1. Wieża z podestem na wysokości 90 cm. 2. Schody wejściowe na wysokości 90 cm, wykonane w konstrukcji drewnianej na belkach policzkowych z drewna, poręcz przy schodach ze sklejki wodoodpornej. 3. Wieża bez dachu z podestem na wysokości 120 cm. 4. Trap wejściowy łukowy do wspinania się na wysokości 120 cm wykonany z konstrukcji nośnej, z rurek stalowych malowanych proszkowo wypełnione deskami malowanymi akrylami. 5. Rura strażacka z rurki stalowej malowana proszkowo. 6. Zjeżdżalnia na wysokości 90 cm; ślizg wykonany ze stali nierdzewnej, konstrukcja nośna wykonana ze stali, boki wypełnione sklejką wodoodporną. 7. Balkonik ozdobny wykonany ze sklejki wodoodpornej o grubości 25 mm. 8. Lina polipropylenowa ze stalowym wzmocnieniem (kordem) do wspinania się.

11 R REGULAMIN Długość Szerokość Wysokość 1650 mm 480 mm 580 mm Charakterystyka urządzenia 1. Elementy konstrukcyjne wykonane są z rurek stalowych grubościennych zakończonych kapturkami z tworzywa. 2. Wszystkie elementy wykonane z rurek stalowych malowane są proszkowo w kolorze. 3. Tablica zabetonowana w gruncie. 4. Zawiera między innymi następujące informacje: Plac zabaw przeznaczony jest dla dzieci od lat 3. Dzieci poniżej 12 lat muszą znajdować się pod opieką osób dorosłych. Na plac zabaw nie wolno wprowadzać psów. Na placu zabaw nie wolno śmiecić, prosimy o wyrzucanie odpadków do koszy na śmieci. oraz inne informacje, istotne dla bezpieczeństwa bawiących się dzieci.
